手把手教你:BLE从机如何接收手机APP发过来的数据

一、前言

本篇开始讲解如何BLE从机如何接收手机APP发过来的数据信息

二、阅读说明

1、泰凌微芯片学习者，前期使用过该芯片。

2、能够知道怎么进行创建工程，下载代码。

3、有一块开发板，板上的芯片可以是8251,8253或者8258。

三、正文

1、使用的SDK

手把手教你：建立BLE从机私有服务

使用的SDK为该篇文章描述的，这个SDK中的ble_sample例程使用了私有服务，本篇文章会用到

2、配置打印口

#if (UART_PRINT_DEBUG_ENABLE)    #define DEBUG_INFO_TX_PIN               GPIO_PB2    #define PULL_WAKEUP_SRC_PB2             PM_PIN_PULLUP_10K    #define PB2_OUTPUT_ENABLE               1    #define PB2_DATA_OUT                    1#endif

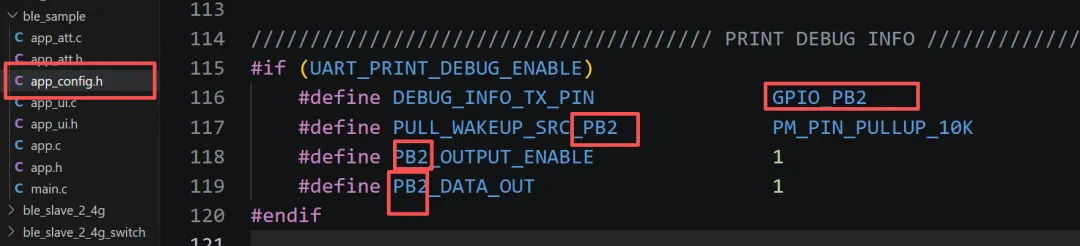

在app_config.h中配置打印口为PB2，该打印口可以修改，根据你自己的开发板端口来选择

3、给私有服务的特征声明增加特性

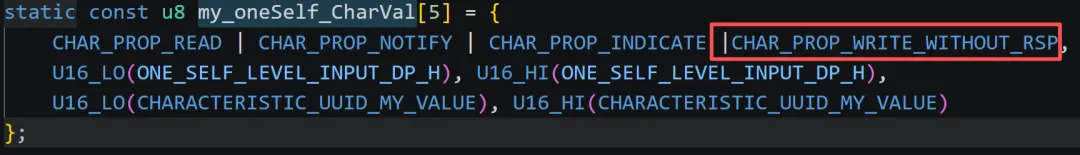

static const u8 my_oneSelf_CharVal[5] = {    CHAR_PROP_READ | CHAR_PROP_NOTIFY | CHAR_PROP_INDICATE |CHAR_PROP_WRITE_WITHOUT_RSP,    U16_LO(ONE_SELF_LEVEL_INPUT_DP_H), U16_HI(ONE_SELF_LEVEL_INPUT_DP_H),    U16_LO(CHARACTERISTIC_UUID_MY_VALUE), U16_HI(CHARACTERISTIC_UUID_MY_VALUE)};

增加一个CHAR_PROP_WRITE_WITHOUT_RSP特性，该特性允许主机（手机）对BLE从机进行不带回应的写操作，也就是允许主机写命令给到从机，但从机不会回应

4、增加写回调函数

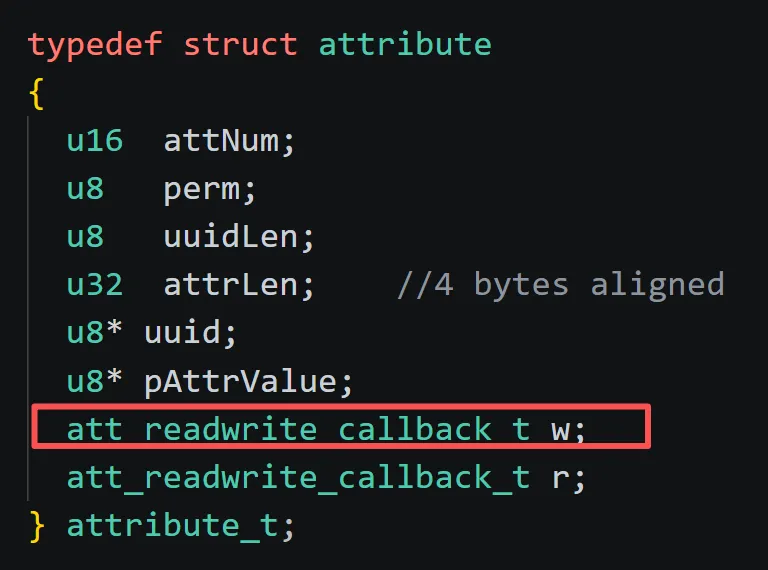

4.1、查看my_Attributes定义的类型，看看哪一个字段端代表了写回调函数

由代码可见第7个元素代表了写的回调函数

4.2、编写回调函数

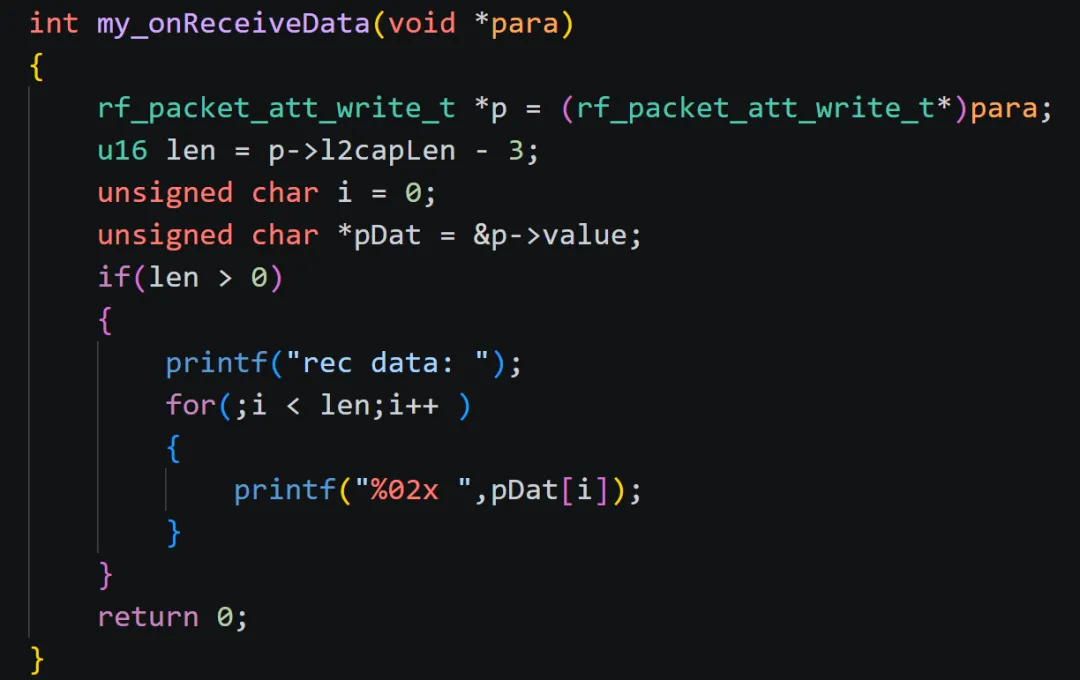

intmy_onReceiveData(void *para){    rf_packet_att_write_t *p = (rf_packet_att_write_t*)para;    u16 len = p->l2capLen - 3;    unsigned char i = 0;    unsigned char *pDat = &p->value;    if(len > 0)    {        printf("rec data: ");        for(;i < len;i++ )        {            printf("%02x ",pDat[i]);        }    }    return 0;}

在app_att.c文件中增加以上函数，该函数的作用是将接收到的数据打印出来

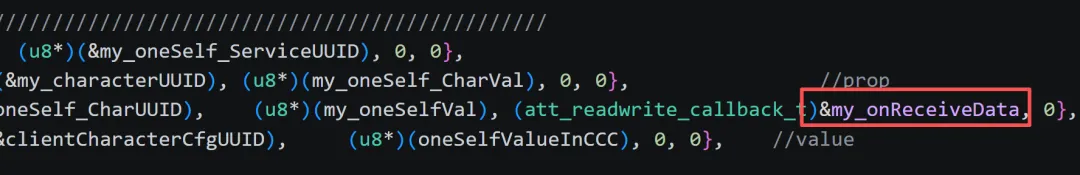

4.3、回调函数添加

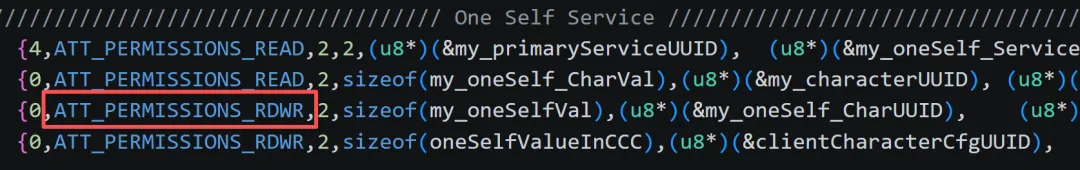

    {4,ATT_PERMISSIONS_READ,2,2,(u8*)(&my_primaryServiceUUID),  (u8*)(&my_oneSelf_ServiceUUID), 0, 0},    {0,ATT_PERMISSIONS_READ,2,sizeof(my_oneSelf_CharVal),(u8*)(&my_characterUUID), (u8*)(my_oneSelf_CharVal), 0, 0},                //prop    {0,ATT_PERMISSIONS_RDWR,2,sizeof(my_oneSelfVal),(u8*)(&my_oneSelf_CharUUID),    (u8*)(my_oneSelfVal), (att_readwrite_callback_t)&my_onReceiveData, 0},    //value    {0,ATT_PERMISSIONS_RDWR,2,sizeof(oneSelfValueInCCC),(u8*)(&clientCharacterCfgUUID),     (u8*)(oneSelfValueInCCC), 0, 0},    //value
