PDF转CAD你真的做对了吗?请收好这份深度避坑指南

点上方蓝字关注加星标干货不错过

把通用发布格式的pdf文件转成高精度、可编辑设计模式的CAD图纸几乎是每个设计师都会遇到的常规操作。从AutoCAD2017开始，PDFIMPORT命令就悄悄上线，它能直接将矢量 PDF“还原”为可编辑的DWG对象，彻底打破数据孤岛。但这种转换本质上是一次“有损手术”，想要导入得又准又干净，以下设置必不可少。

两种玩法

输入命令后，会有以下两种选项...

直接导入新文件

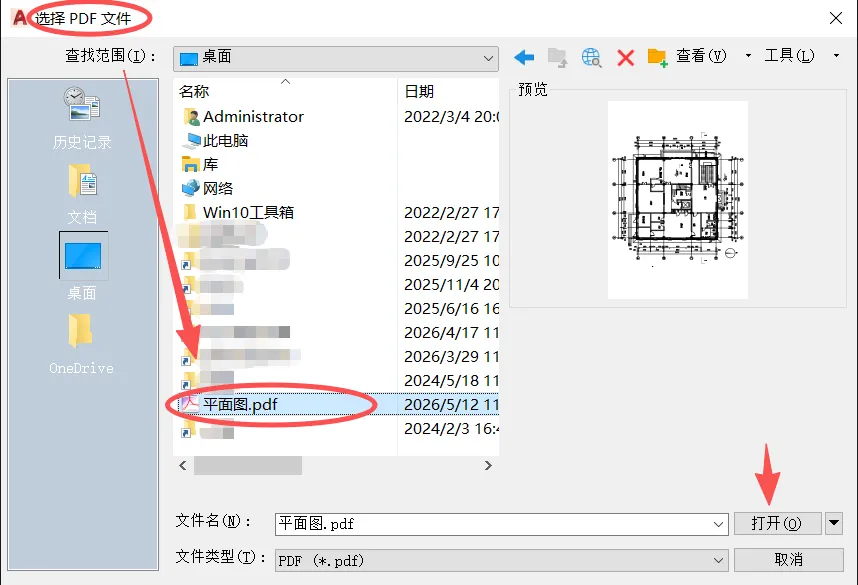

输入命令PDFIMPORT或点击文件 → 输入，在弹出的对话框里选择PDF文件。

转换已附着的底图

如果已经用PDFATTACH命令附着了pdf参考底图，输入命令PDFIMPORT，选择参考底图，按需选择要转换的区域，以及原底图是保留、拆离还是卸载即可。

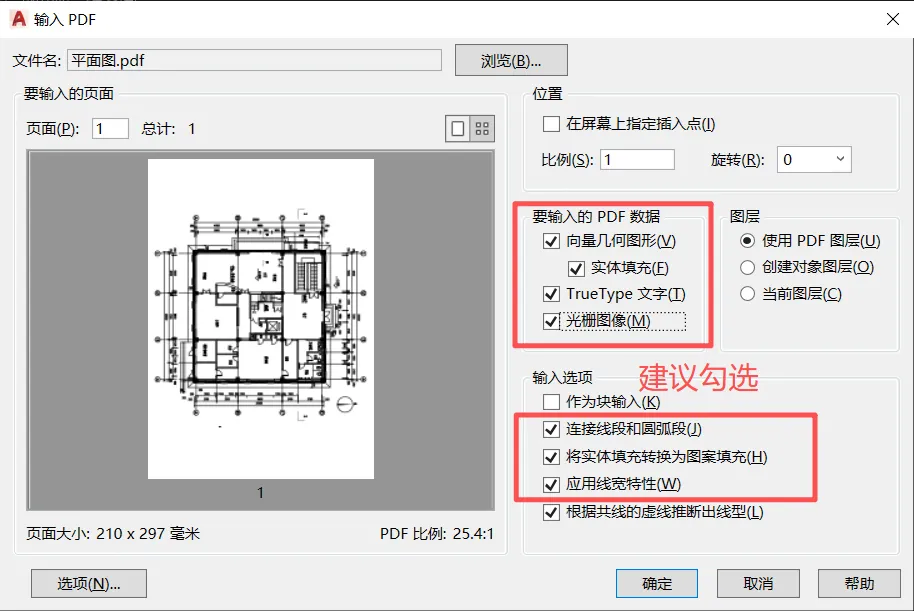

PDF输入设置

这个对话框设置很关键，能避开90%的坑...

向量几何图形，实体填充——必选！

TrueType 文字（必选）：只有基于系统TrueType字体的文字才能被识别为可编辑文本，SHX单线体字不在此列，会被直接当成几何线条。解决方案如下：

用PDFSHXTEXT拯救shx字

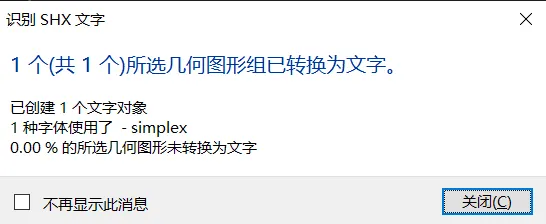

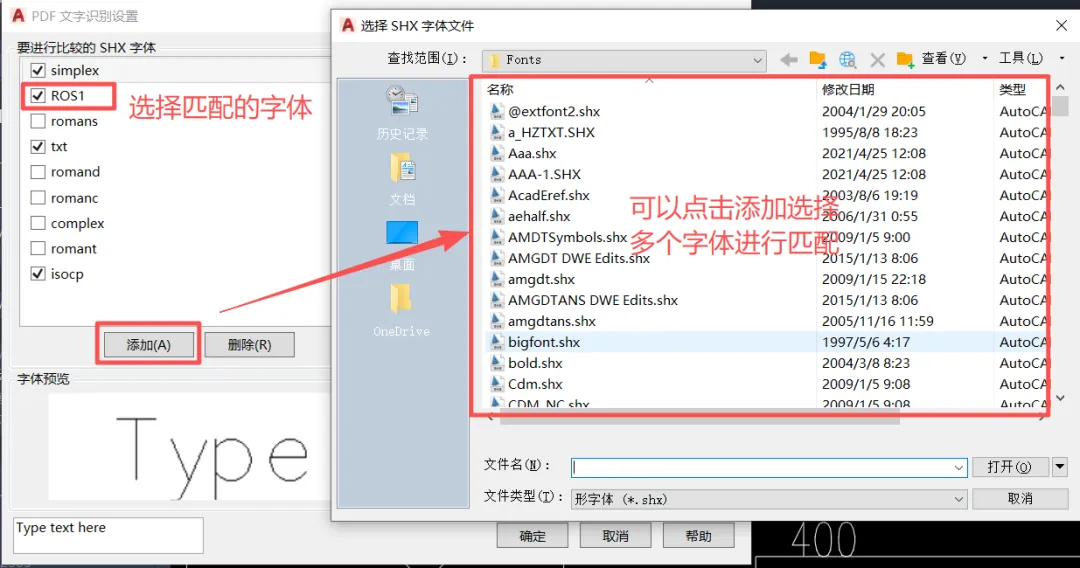

输入命令PDFSHXTEXT可将SHX文字的几何表示形式转换为多行文字对象，选择设置，选择常用的字体进行比较，匹配后可将图形转换为文字。

1.

2.

3.

光栅图像（建议选）：如果PDF里有图片（或根本就是扫描图），必须勾选此项，CAD 会把图片提取为PNG图片并作为外部参照挂进来。

图层管理——决定转为CAD后，图纸中对象的图层归属：

使用 PDF 图层：沿用原图层名，并自动加上PDF_ 前缀。

创建对象图层：按类型分拣到 PDF_Geometry、PDF_Text 等图层。

当前图层：全堆在当前图层上（慎用）。

输入选项：

连接直线段和圆弧段，必选。

将实体填充转换为图案填充：变成CAD原生填充对象，必选。

应用线宽特性：让线宽显示更接近原始PDF，必选。

避坑点

除以上设置外，下面这些点也要特别留意...

1️⃣ 由AutoCAD、Revit等专业软件直接“打印”输出的矢量 PDF还原度最好，但精度流失却是不可避免的。纯扫描的图片型PDF，只能得到一个光栅图片。超大坐标图纸或低DPI打印的PDF，偏差难以避免。

2️⃣ 复合对象，例如尺寸标注、表格、图案填充等在PDF里早已“解体”成基础线条和文字，转换后不再有原来的性质。

3️⃣ 很多PDF生成时是依照英寸逻辑，而我们用单位毫米的模板导入，整个图形尺寸完全对不上，只能用SCALE命令缩放调整。

4️⃣ 永远不要在干活的图纸里直接执行PDFIMPORT！新建空白DWG，把所有导入、清理、核查比例的工作在里面做完，规整好后再引入项目图纸。

如果你觉得有用，转发给身边需要的人！关注我，解锁更多CAD高阶玩法。
