从野外记录到数字图解:使用Dips软件绘制玫瑰图与赤平投影图全流程指南

将杂乱的地质笔记，变为揭示大地秘密的清晰图案。

一、起点：野外地质记录与数据采集

一切始于野外。地质工程师或地质学家在露头、探槽、钻孔岩芯或边坡面上，系统性地测量和记录岩体中的结构面，主要是节理（岩石中的裂隙）。这是最基础、最关键的一步。

记录什么？

对于每一个测量的结构面，需要记录两个核心的产状数据：

倾向：结构面倾斜的方向，用0°到360°的方位角表示（如120°表示东南方向）。
倾角：结构面与水平面之间的夹角，范围从0°（水平）到90°（垂直）。

如何记录？

传统上使用地质罗盘直接测量并记录在野外记录本上。现代实践中，也常使用具有数据记录功能的电子罗盘或平板电脑，直接生成电子表格。一个规范的野外记录表通常包含：测点编号、结构面类型（节理、层理、断层等）、倾向、倾角，以及可选的其他信息，如裂隙长度、宽度、充填物、粗糙度等。

关键步骤：数据统计与整理

野外工作结束后，面对可能上百条甚至上千条的原始数据，需要进行整理和初步统计。

数据录入：将野外记录系统地录入到电子表格（如Excel）中。至少应包含“倾向”和“倾角”两列。
数据清洗：检查并修正可能的记录错误或异常值。
初步分组：通过简单的统计（如编制倾向频率表），可以初步识别出几组优势节理方向，即大多数节理集中分布的几个倾向区间。这为后续的深入分析提供了方向。

至此，我们拥有了分析的“原料”——一份结构清晰的结构面产状数据表。

二、核心工具：Dips软件简介

Dips是由Rocscience公司开发的一款专门用于地质构造数据（方位数据）交互式分析的软件。它强大的功能正是为了高效处理我们上面收集到的那些数据。其核心能力包括：

数据管理与可视化：以表格形式管理数据，并生成多种投影图。
统计分析：自动进行节理分组、密度计算等。
图形生成：一键生成极点图、等值线图（等密图）、玫瑰花图等专业图件。
稳定性分析：辅助进行岩质边坡的平面滑动、楔形体滑动等稳定性分析。

下面，我们将详细讲解如何将野外数据导入Dips，并生成最常用的两种图件：玫瑰花图和赤平投影图（通常指极点图或等密图）。

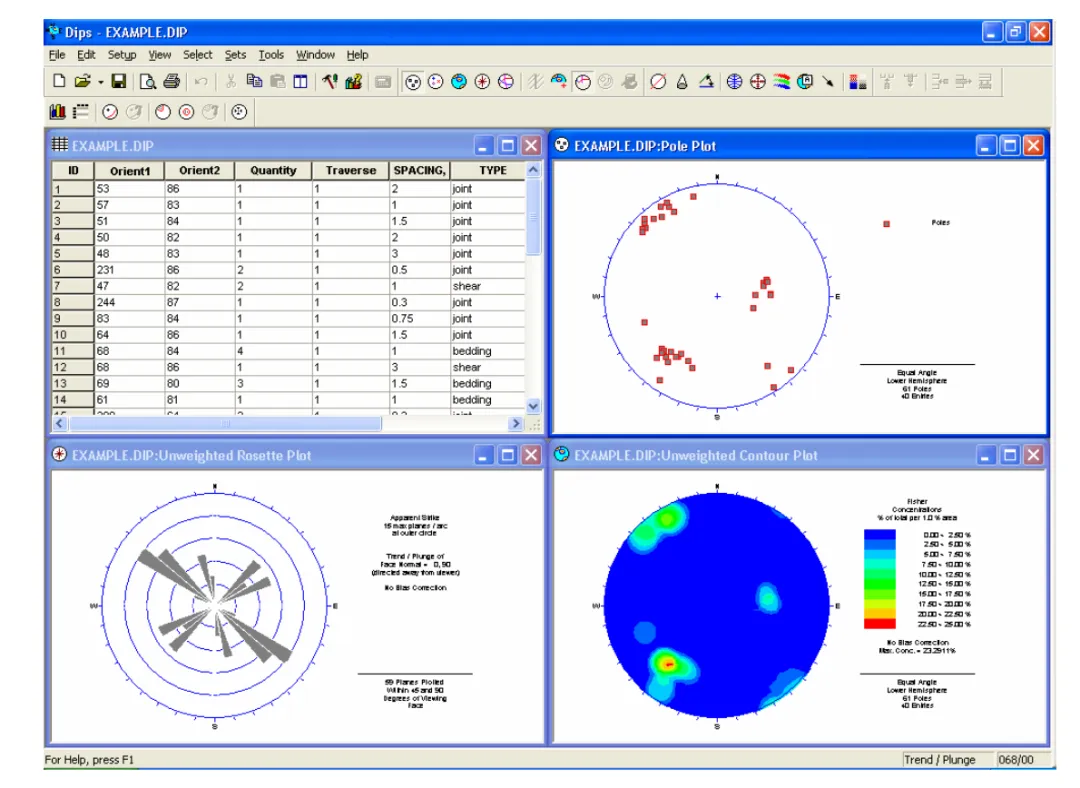

三、流程详解：从数据到图件

第一步：创建新文件与全局设置

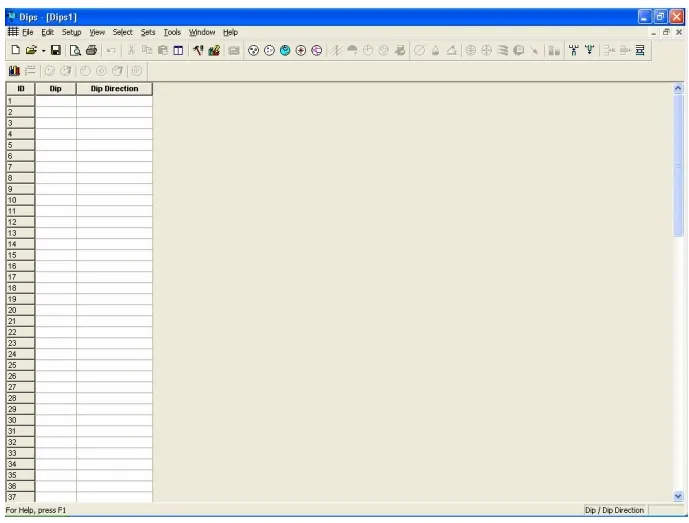

启动与新建：打开Dips软件，通过菜单 File → New 创建一个新的空白数据文件。

设置工程参数 (Job Control)：这是关键一步，通过 Setup → Job Control 打开对话框。

（设置参考来源：Tutorial_02_Creating_a_Dips_File.pdf）

第二步：输入或导入数据

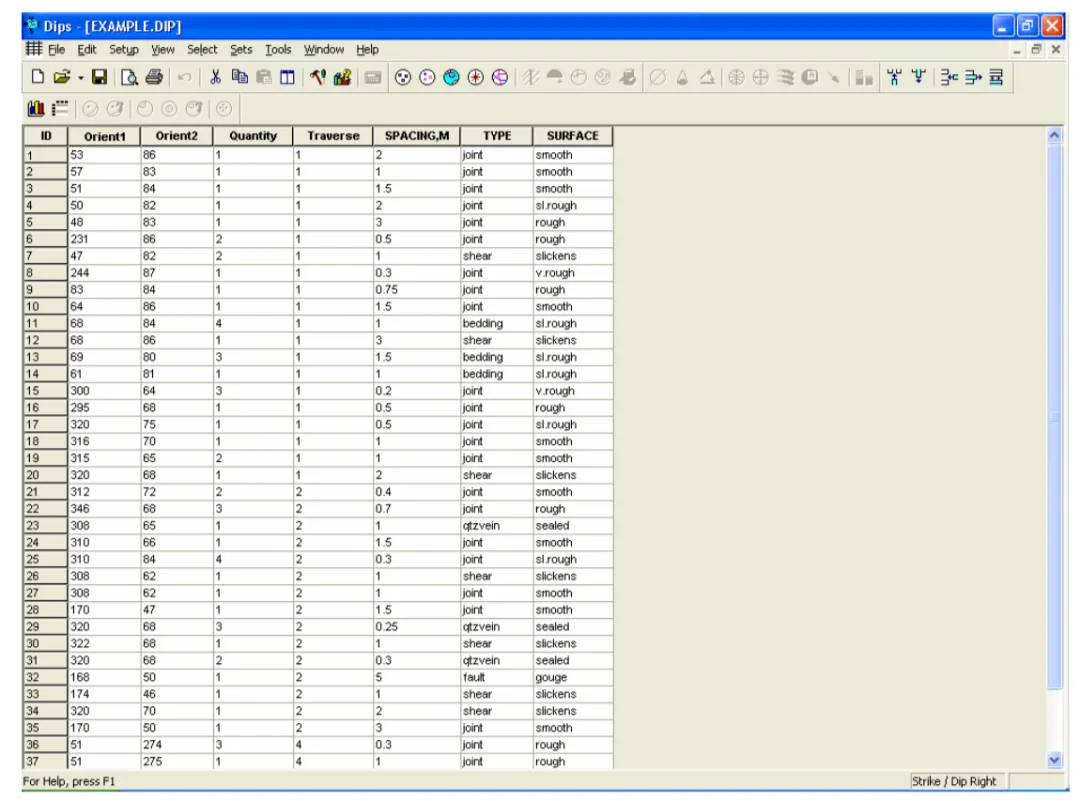

Dips的数据界面像一个电子表格。

直接输入：在对应的“Orient1”（通常为倾向）和“Orient2”（通常为倾角）列中，逐行输入你的数据。

导入数据：更高效的方式是从外部文件导入。Dips支持导入文本文件（如.txt, .csv）。确保你的文本文件数据排列顺序与Dips的列设置匹配。可以通过 File → Import 功能完成。

第三步：生成玫瑰花图 (Rosette Plot)

玫瑰花图是直观展示节理倾向分布密度的极坐标式直方图，特别适合向非专业人士展示优势节理方向。

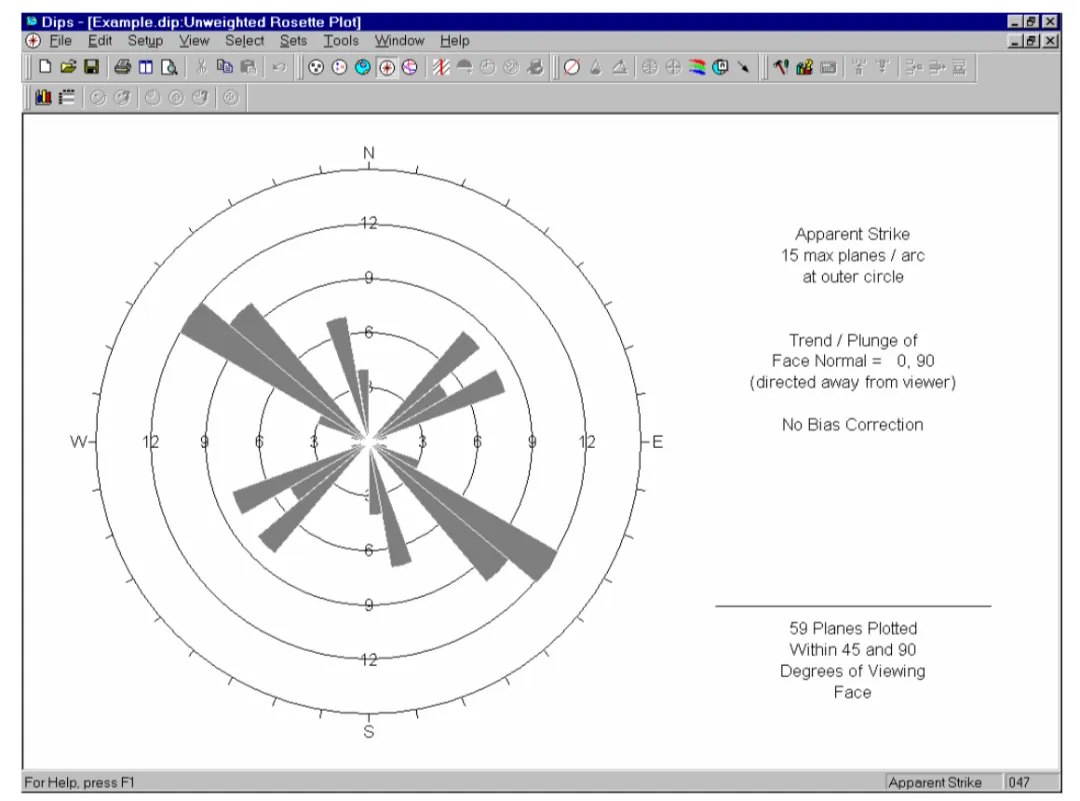

生成图形：在数据表视图下，通过菜单 View → Rosette Plot，或点击工具栏对应图标。

即时结果：软件会立即生成一个玫瑰花图。圆的周长代表360°方位，每个扇形（“花瓣”）代表一个方位区间（如10°一段），扇形的半径长度代表该方位区间内节理的数量或频率。

解读图形：图中最长的“花瓣”指向的方向，就是该测区最发育的节理优势倾向。可以清晰看出有几组主要节理组。

高级设置 (Rosette Options)：右键点击玫瑰花图，选择“Rosette Options”，可以进行详细设置，例如：改变扇形区间大小、选择显示的是真倾向还是相对于某个特定基准面的视倾向、是否应用Terzaghi加权以校正沿测线测量的采样偏差等。

（功能参考来源：Tutorial_01_Quick_Start.pdf 中关于玫瑰花图及加权的章节）

第四步：生成赤平投影图（极点图与等密图）

赤平投影图能同时表达节理的倾向和倾角，是进行空间几何分析的核心工具。在Dips中，最常用的是极点图和在其基础上生成的等值线图（等密图）。

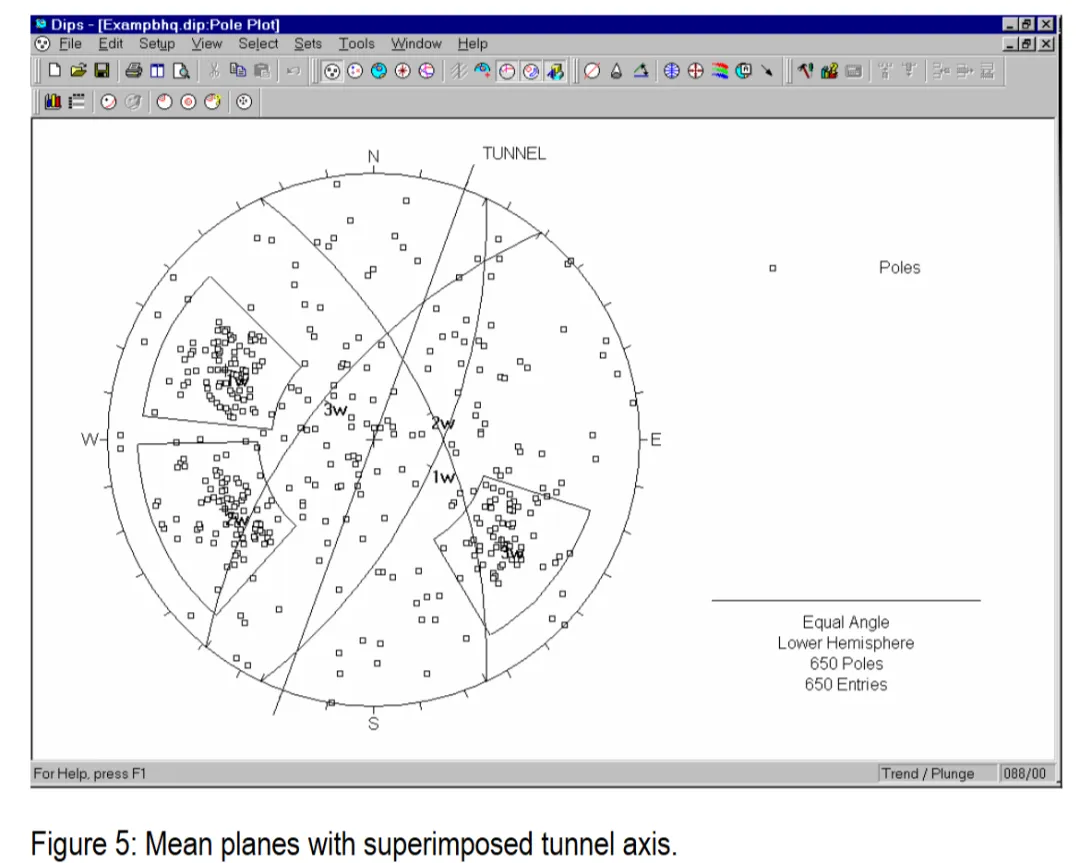

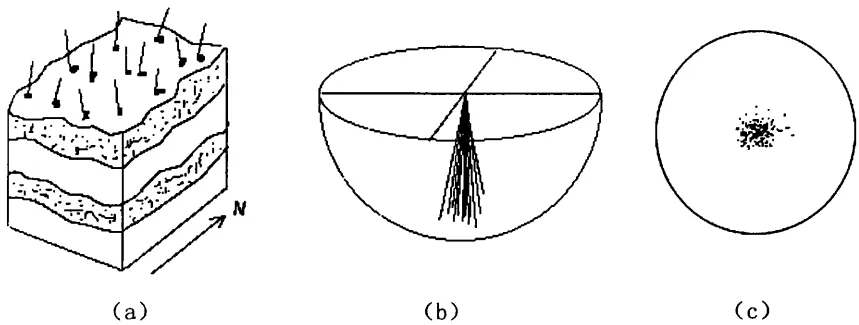

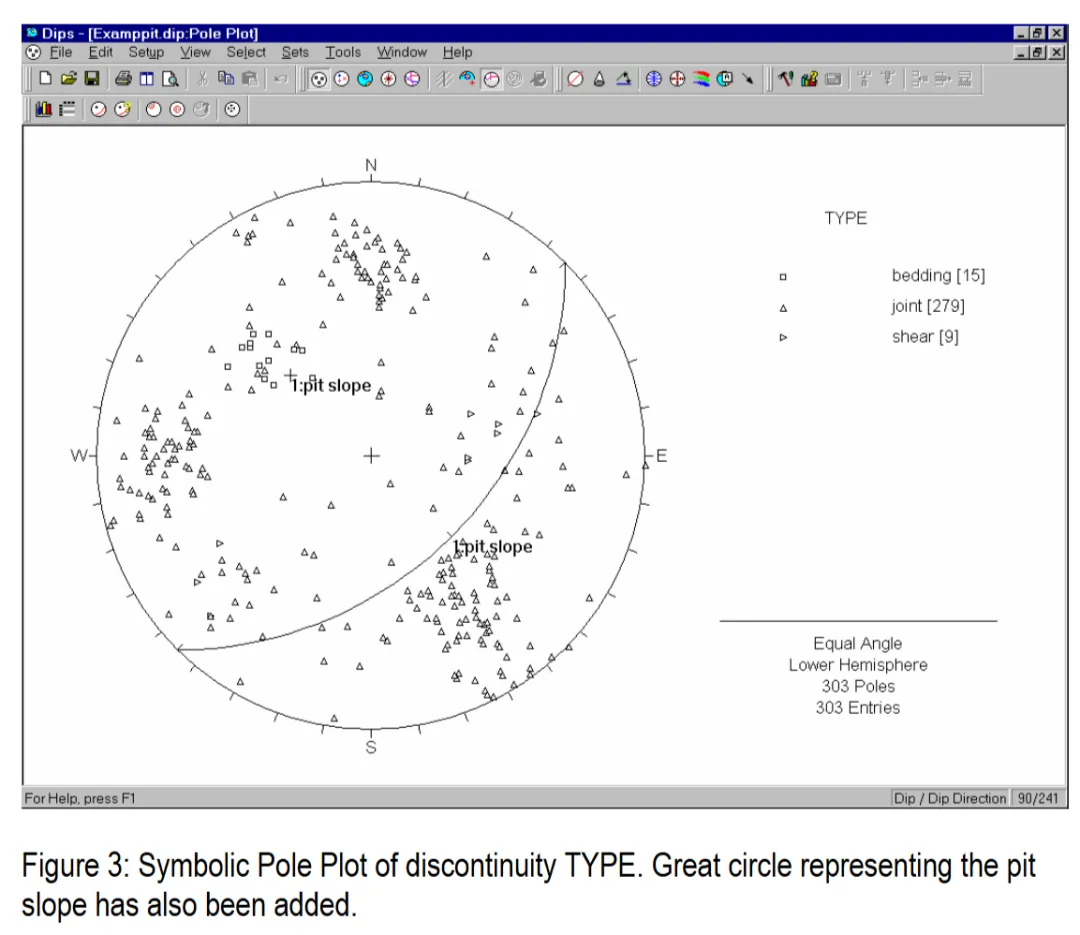

生成极点图 (Pole Plot)：通过菜单 View → Pole Plot 生成。图中每个点代表一个节理面的法线（即垂直于节理面的直线）在下半球球面上的投影。点的位置同时编码了该节理的倾向和倾角信息。

解读极点图：点的聚集区（极密区）代表具有相似产状的节理组。通过观察点的分布，可以定性判断有几组优势节理，以及它们的产状大致如何。

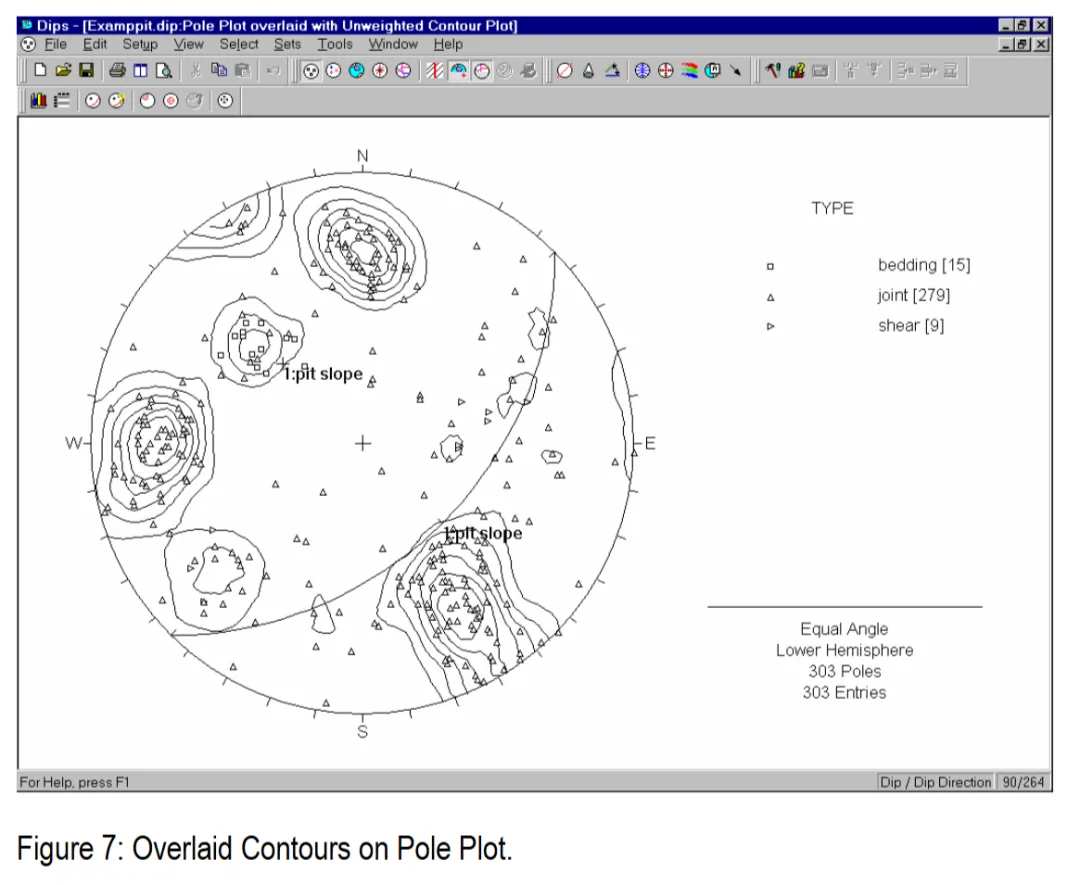

生成等值线图 (Contour Plot)：当数据量很大时，极点图会显得杂乱。等值线图可以更清晰地显示数据分布的密度。通过 View → Contour Plot 生成。软件会计算单位投影面积内的极点数量，并用不同颜色的等值线或色块表示密度，清晰圈定出极密区。

高级分析：

（流程与功能参考来源：Tutorial_01_Quick_Start.pdf 中关于极点图、等值线图、加权及Set创建的完整章节；极点等密图.ppt 阐述了等密图的编制原理）

第五步：成果输出与应用

生成满意的图件后，可以通过 Edit → Copy 将图形复制为矢量图，粘贴到报告或演示文稿中。也可以直接打印，或导出为图像文件。

最终得到的玫瑰花图和赤平投影等值线图，可以直接用于：

工程地质报告：直观展示场地节理发育规律。

岩体质量评价：作为计算RQD、节理组数（Jn）等指标的基础。

边坡稳定性初步分析：将代表边坡面的平面投影到赤平图上，与节理组极点或大圆对比，快速定性评估平面滑动或楔形滑动的可能性。

四、总结：从现象到本质的数字桥梁

从野外用罗盘小心翼翼测量每一条裂隙，到在Dips软件中点击几下鼠标生成色彩分明、信息丰富的专业图件，这个过程是现代地质工程工作的一个缩影。它连接了传统的野外地质技能与现代计算机辅助分析，将定性的观察转化为定量的、可视化的分析成果。

玫瑰花图告诉你“节理主要朝哪个方向”，而赤平投影等值线图则进一步告诉你“这些节理有多陡，并且它们是如何在三维空间中聚集的”。掌握了这个流程，就掌握了一把将杂乱大地现象解码为清晰工程语言的钥匙。
