AI for IC设计实践 :从功能正确到微架构对齐

本文在AI的辅助下为ODL（open_digital_lib）仓库增加一个基本模块，通过开源实践观察AI在工程设计中的微观表现。

大模型在生成verilog代码中使用“功能等价”来达到“功能正确”的目标，在某种程度上破坏了微架构设计，需要对生成的代码进行进一步的检视与修正，以对齐原始设计意图。

1. 设计目标：位串行乘法器

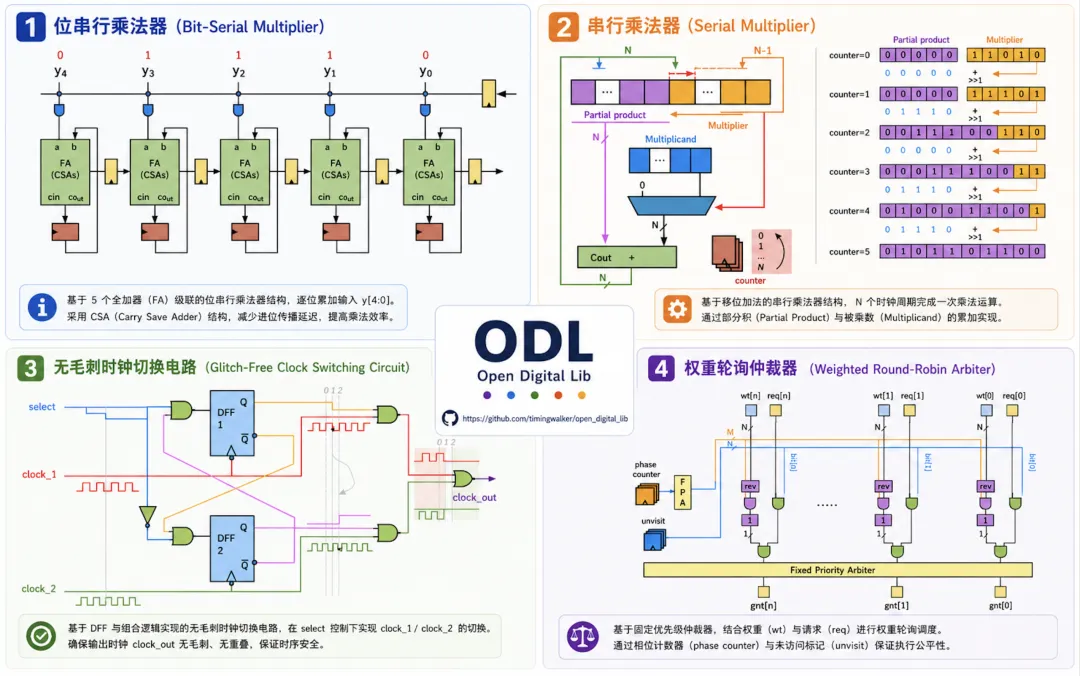

输入：图片

预期：输出参数化的设计代码并完成验证。

模型：codex 5.5 - high

2. 功能正确：大模型的基本能力

这次要生成的“位串行乘法器”是教科书级别的经典电路，不存在特殊定制的规格。

在大模型能力迅速迭代的当下，正确识别设计图并生成代码应该是基本能力。

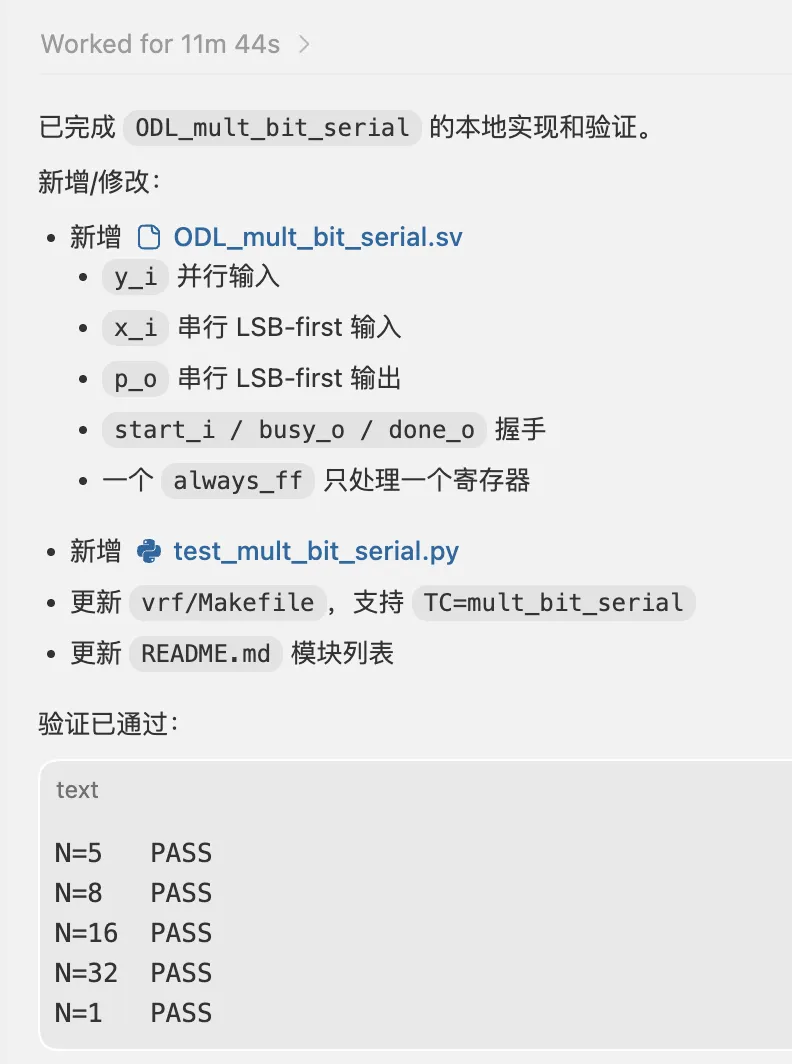

不到12分钟就完成了代码的生成跟验证过程：

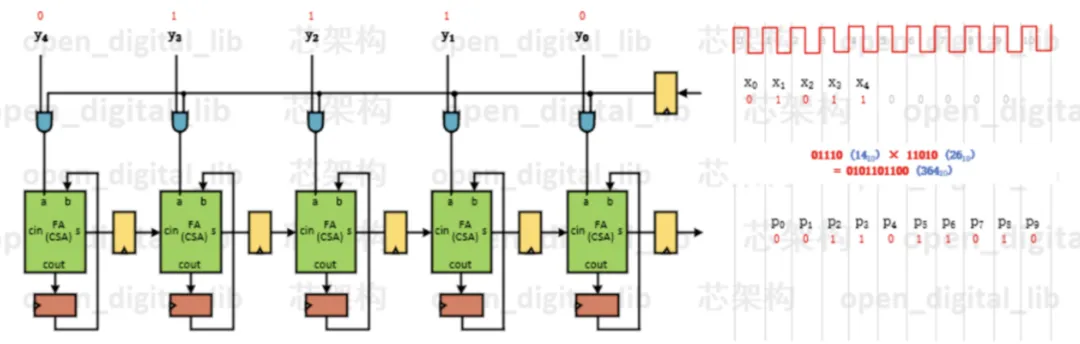

原图只有数据通路，模块接口和控制通路都是由大模型推断出来的，直接补齐了几个关键信息：

增加控制输入输出时序的接口：start_i/busy_o/done_o
内部增加了控制位串行计算过程的计数器
增加参数N用于配置乘法器位宽

如果只是Vibe coding，那么看到验证通过也就可以结束了。

但是大部分芯片设计工程师不会把未经检视的RTL代码直接拿去流片。

而这，才是一切的起点。

3. 微架构对齐

为了将生成的代码严格对齐到设计图的结构，以得到一份高质量、高可读性的代码，还做了额外的修正，主要包括：

将行为级加法修正为bit-slice结构
优化FA输入端口的冗余MUX
优化product_o冗余的输出寄存器
将输出端口的done_o修正为valid_o
优化冗余的iter_idx信号
优化冗余的iter_valid信号
优化partial product
优化sum_1d_shift

下面是具体的过程。

将行为级加法修正为bit-slice微架构

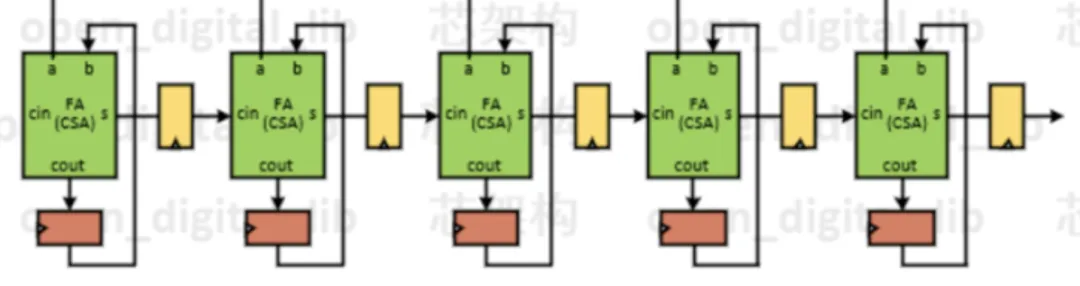

打开生成的代码，看到很多控制信号，粗略一看都很正常。但是没有看到由全加器（FA）组成的结构，按照正常的设计思维，这应该是在代码里面一眼就能看到的核心逻辑：

仔细检查，才发现代码藏在一个角落：

assign add_result  = {1'b0, acc_for_add} + ( x_bit ? {1'b0, y_for_add} : '0 );

这里显然是把多个全加器组成的“半脉动阵列”结构直接优化成一个大位宽的加法器，丢失掉最关键的“加法器”和位输出打拍的细节，没有正确对齐设计图，最终会导致频率严重下降。

修正后，RTL数据通路与设计图微架构对齐，而不是仅保持功能等价。

优化FA输入端口的冗余MUX

全加器的输入端被额外增加了两个MUX：

assign y_for_add   = start_accept ? y_i : y;assign acc_for_add = start_accept ? '0  : acc;

意图是：在start信号到来，开启一次乘法计算的时候，给全加器强制赋予一个初始值0。

但是在这个电路中，随着数据的流动，积的最后一比特结果被输出的时候，寄存器的数据都已经被清空，不需要额外的清零：

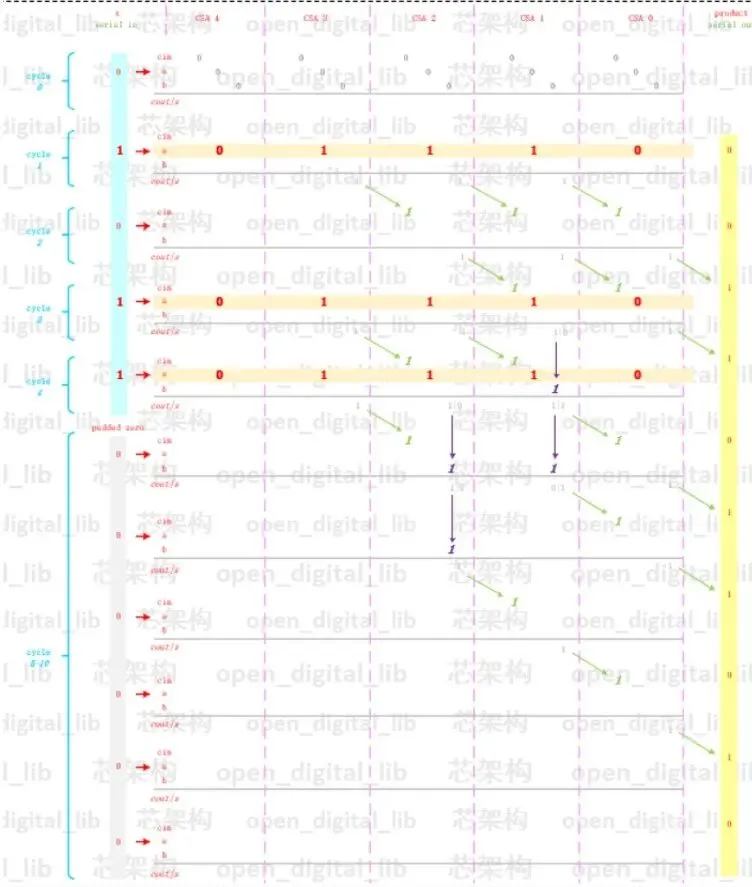

优化product_o冗余的输出寄存器

FA的输出多寄存一拍后才生成product_o。

可以由sum_1d[0]直接驱动，更符合设计图结构。

将输出端口的done_o修正为valid_o

输出端口使用done_o在最后一拍拉高来表示计算完成，这种方式更加适合结果并行输出的场景。

而 bit-serial multiplier 的输出是连续 2N 拍逐比特输出，因此更合理的方式是用持续拉高的valid_o来指示当前输出数据有效。

优化冗余的iter_idx信号

使用了额外的 iter_idx信号：

assign iter_idx = start_accept ? '0 : cnt;

实际上cnt会在last_cycle后清零，新一轮 start_accept到来前，cnt已经清零，因此iter_idx是冗余的。

优化冗余的iter_valid信号

使用iter_valid表示当前周期是否执行一次迭代：

assign iter_valid = start_accept || busy;

后续代码中iter_valid的使用范围逐渐收缩到只剩一次使用，为了减少中间信号，提高可读性，直接展开：

else if ( start_accept || busy ) begin    sum_1d   <= sum;    carry_1d <= carry;    cnt      <= cnt + CNT_WIDTH'(1);end

优化partial product

中间版本曾使用条件选择生成 partial product：

assign partial_product = multiplier ? multiplicand_i : '0;

虽然功能正确，但不能清晰表达出设计图中的结构。

修正后，将 multiplier 的补零行为和 partial product 的与门结构分开表达：

assign multiplier      = ( cnt < CNT_WIDTH'(N) ) ? multiplier_i : 1'b0;assign partial_product = {N{multiplier}} & multiplicand_i;

其中multiplier表示在输入阶段使用外部串行输入，在flush阶段补 0；而partial_product则明确对应与门阵列。

优化sum_1d_shift

为兼容N=1，使用 generate 引入了不必要的参数分支，降低代码可读性：

generate    if ( N == 1 ) begin : gen_sum_1d_shift_n1        assign sum_1d_shift = '0;    end    else begin : gen_sum_1d_shift        assign sum_1d_shift = {1'b0, sum_1d[N-1:1]};    endendgenerate

修正后使用统一的右移表达式：

assign sum_1d_shift = sum_1d >> 1;

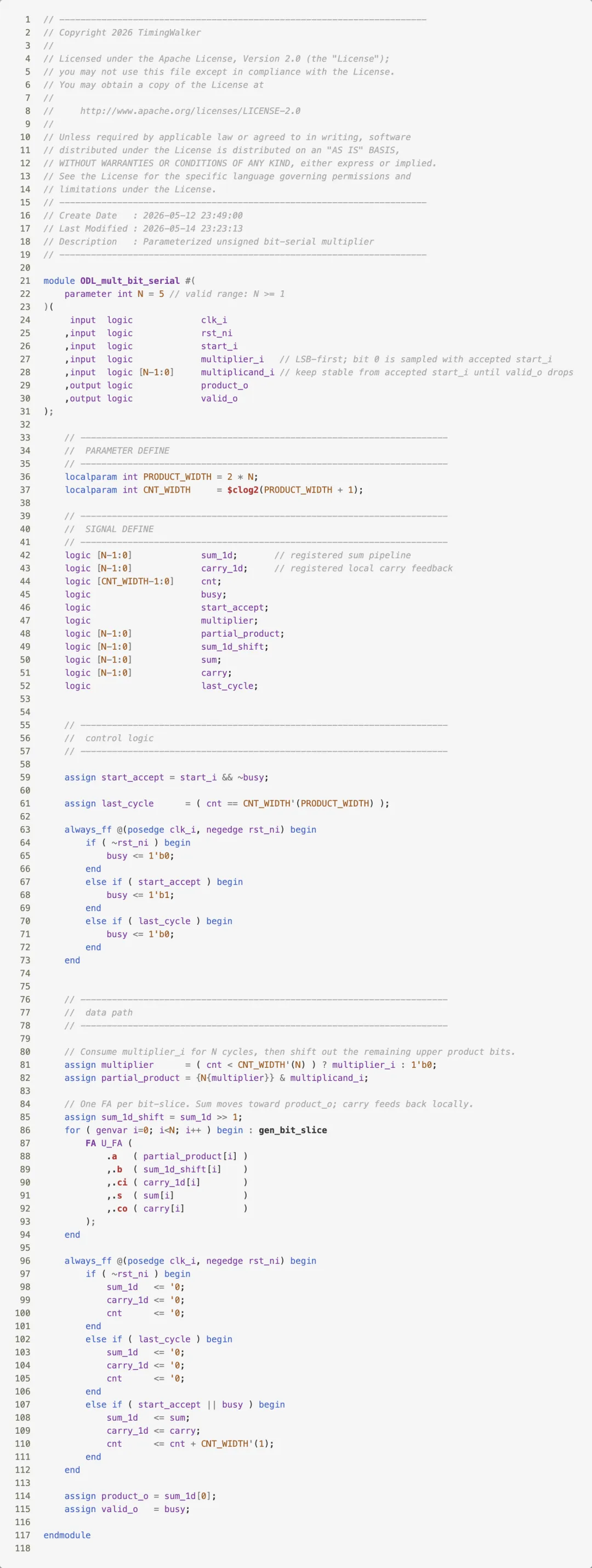

附：经过多轮修正后的代码

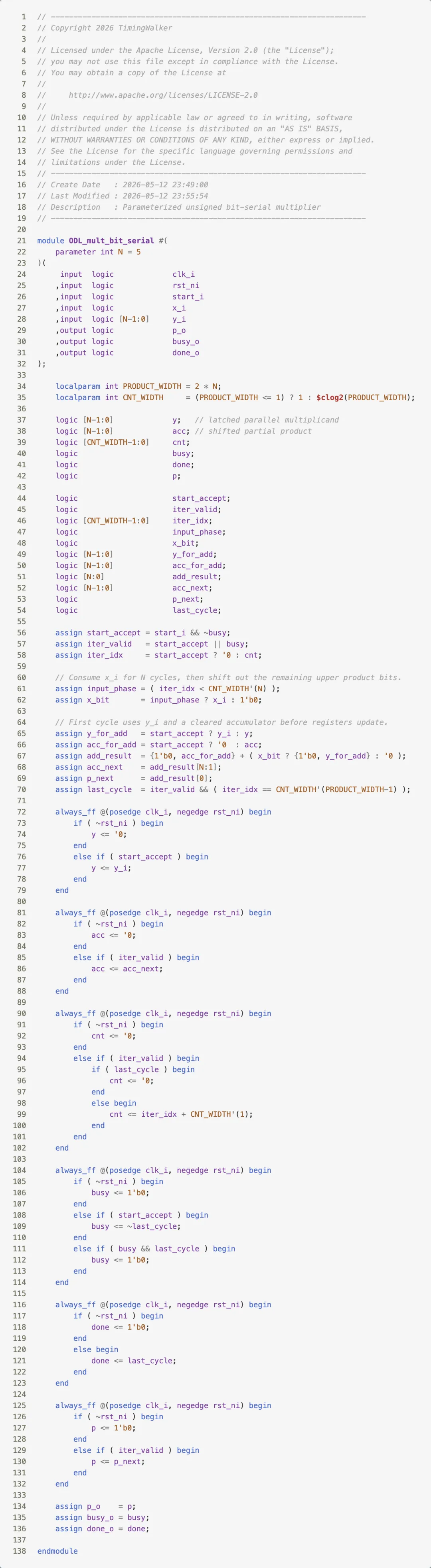

调整前的代码：
