夜雨聆风AI 终于摸到 CAD 的硬骨头：GenCAD 不是“秒杀工程师”，但方向很关键
上周网上有条帖子跑得很快。
有网友爆料，MIT 开源了一个 AI 模型，可以把照片转换成完全可编辑的 CAD 程序，「“悄悄杀死 150 美元/小时的 CAD 建模行业”」。只要上传草图或照片，就能生成完整参数化 3D 模型，可导出 STL、可制造，不需要 SolidWorks 许可，不需要几周建模，也不需要 CAD 工程师。
这段话很适合传播，问题是太满了。
该网友把真相说出来了：这是两个 MIT 工程师发表的研究项目，没有 UI，需要 Docker、GPU 和命令行。技术方向很强，但它不是一个普通设计师今天打开网页就能用的产品。

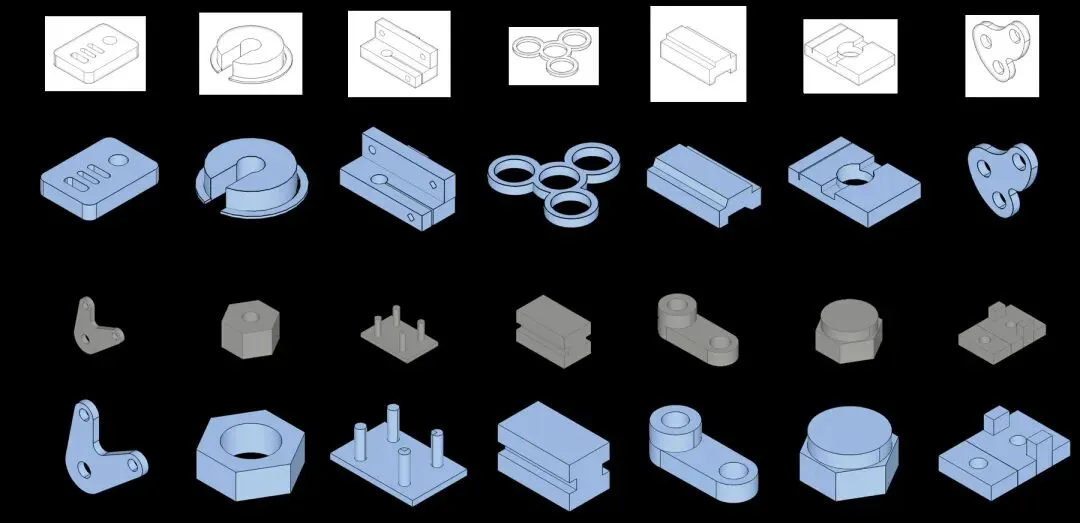

我更愿意把 GenCAD 看成一个信号：「AI 在 3D 领域过去几年主要做“看起来像 3D 的东西”，而 GenCAD 开始碰 CAD 里最硬、也最有工程价值的部分——参数化建模历史。」
这比“生成一个漂亮模型”难得多，也重要得多。
先准确还原：官方仓库到底是什么
GenCAD 的 GitHub 仓库标题是：
❝Image-conditioned Computer-Aided Design Generation with Transformer-based Contrastive Representation and Diffusion Priors
❞
项目对应论文是 arXiv:2409.16294，后来被 TMLR 2025 接收。作者是 MIT 机械工程系的 Md Ferdous Alam 和 Faez Ahmed。
仓库里没有消费级界面。README 给出的路径很研究工程化：
下载 dataset，放进 data/；下载 pretrained models，放进 data/ckpt/；推荐用 Docker； 推理时在 headless server 上用 xvfb-run；示例命令是： python inference_gencad.py -image_path data/images -export_img；还提供 stl2img.py把 STL 转成 PNG；Evaluation 一栏写的是：Coming soon。
几个细节要先看清。它说明 GenCAD 当前更像一个可复现实验仓库，而不是“上传图片，自动交付可制造零件”的 SaaS。
但也别因为它不像产品就低估它。
过去很多 AI 3D 工具解决的是视觉资产问题：给游戏、美术、AR/VR 一个 mesh、point cloud 或 implicit shape。它们可以被看见、被渲染、被放进场景。到了工程师手里，经常还差一口气。
工程 CAD 要的是另一类东西：尺寸、约束、草图、挤出、布尔操作、设计历史、可回退、可编辑、可制造。
GenCAD 的重点恰好在这里。
CAD 不是“3 D 图片”，而是一段工程语言
论文里最核心的一句话是：GenCAD 最终输出的不止是 3D solid，还包括整个 CAD program，也就是一串参数化 CAD 命令。
这里要多说两句。
如果 AI 只生成 mesh，它给你的是一个表面。表面可以很好看，但你想把孔径从 5 mm 改成 6 mm，想把倒角从 1 mm 改成 2 mm，想让某个凸台跟随另一个面联动，事情就没那么简单。
CAD 软件里的模型不能只看成“形状”，它还是一段建模过程。工程师先画草图，再拉伸，再切除，再倒角，再镜像，每一步都带着参数和意图。这个历史链条就是工程模型的灵魂。
GenCAD 试图让 AI 生成这条链条。

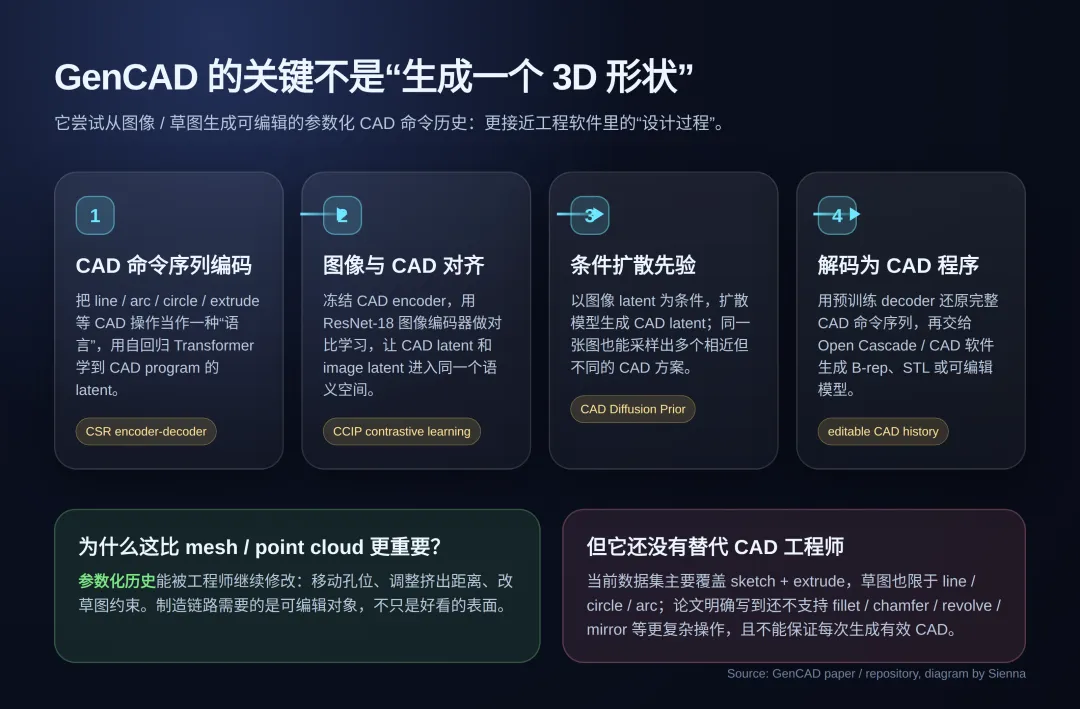

论文把方法拆成四步：

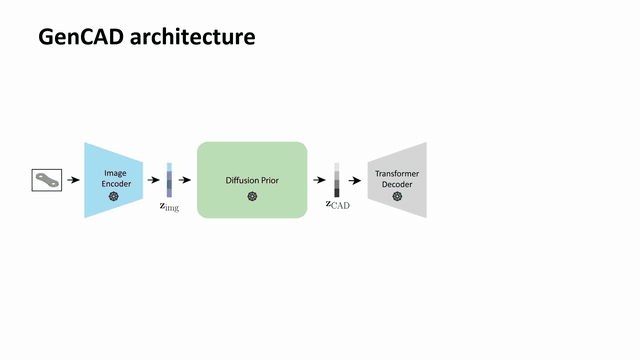

用自回归 Transformer 学 CAD 命令序列的 latent representation； 用对比学习把 CAD latent 和图像 latent 对齐； 用条件 latent diffusion model，根据图像 latent 生成 CAD latent； 用预训练 decoder 把 CAD latent 解码回参数化 CAD 命令序列，再交给几何内核生成 3D solid。
这里最有意思的地方不在 Transformer / diffusion 这些名词，而在它把 CAD 当成一种语言。
在 GenCAD 的设定里，CAD 命令包括 line、arc、circle、extrude 等。每个命令带参数，例如圆心、半径、圆弧端点、扫掠角、拉伸方向、距离、布尔操作类型。模型没有直接猜一个三维外壳，它在学习“这个形状应该由哪些操作一步步构成”。
普通 3D 生成到这里就分流了。
官方视频里展示了什么
项目页有一个 63 秒的 teaser 视频。我按写文流程拆成了 4 段 GIF，方便看它实际想表达的能力边界。

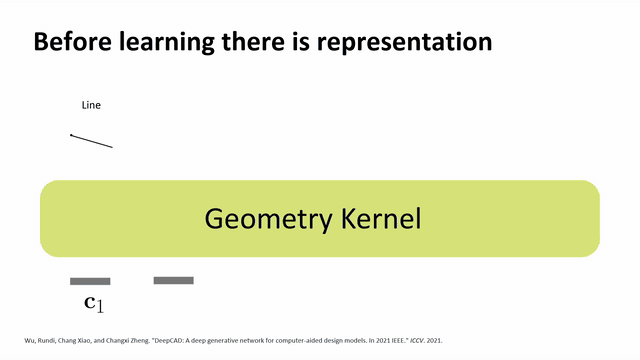

第一段是从输入图像到 CAD 生成的总览：
第二段强调同一输入可以采样出不同 CAD 结果。这点来自扩散先验：它不把图片确定性地映射到唯一模型，也能在相近结构里给出变化。
第三段更接近我认为短期最实用的方向：CAD retrieval。也就是用一张图或草图，从已有 CAD 数据库里找相似的 CAD program。
第四段回到完整流程：图像、草图、生成结果与多样性。
这几段视频没法证明“工程师不需要了”。它证明的是更具体的一层：AI 已经可以开始学习 CAD 操作序列与图像外观之间的对应关系。
长期价值在这里。
数据集决定了它现在能做什么，也限制了它不能做什么
GenCAD 使用的是 DeepCAD dataset。这个数据集来自 ABC dataset 和 Onshape public repository，通过解析 CAD 设计历史得到命令序列。
论文里给了比较清楚的数据口径：原 DeepCAD 有 178,238 个 CAD designs；作者用 Open Cascade 过滤能生成 3D solid 的样本，得到 168,674 个带命令序列的 CAD models。训练、验证、测试划分分别是 152,530、8,515、7,629。
为了得到图像输入，作者又对每个 CAD 模型做 x/y/z 方向缩放，生成多个灰度 CAD image，最终得到 845,105 张图像。草图版本则来自 Canny edge 加 Gaussian blur，也有 845,105 张。
这些数字看起来不小，但限制也很硬。
DeepCAD 为了让神经网络更容易学习，只保留了 sketch 和 extrude。论文明确写到，它不包含 fillets/chamfers、revolve、mirror 等 CAD 操作；草图也只限 line、circle、arc。
也就是说，GenCAD 学到的还不是完整工业 CAD 语言，只是一套被简化过的 CAD 子集。
这个限制不能轻描淡写。真实机械设计里，倒角、圆角、旋转、阵列、壳体、约束关系、装配关系、材料、公差、制造工艺都会进入设计判断。GenCAD 目前离这些还有距离。
所以主帖里“ready for manufacturing”“no CAD engineer needed”的说法，我会打一个很大的折扣。
论文结果：它强在哪里
GenCAD 的结果大致分三类：重建、检索、生成。
第一是 CAD 命令重建。

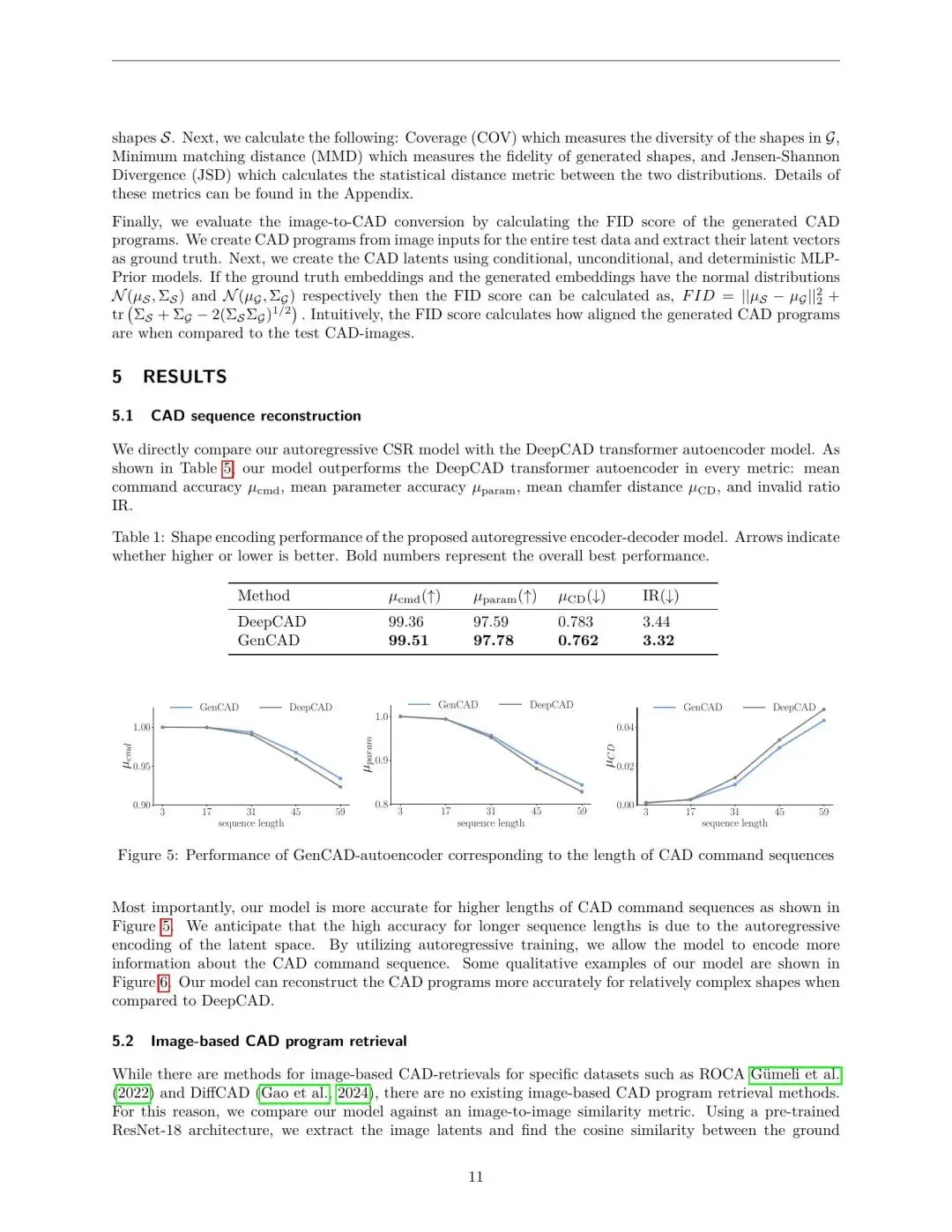

论文把 GenCAD 的 CSR 模型和 DeepCAD autoencoder 比。表 1 里，GenCAD 在四个指标上都略好：
命令准确率：99.51 vs 99.36； 参数准确率：97.78 vs 97.59； Chamfer distance：0.762 vs 0.783； invalid ratio：3.32 vs 3.44。
差距不是夸张级别，但论文强调，在更长 CAD 命令序列上，自回归训练更有优势。
第二是 image-based CAD retrieval。
我反而觉得，检索比“纯生成”更接近短期产品价值。给一张图，从 CAD 库里找对应或相似的 CAD program，这对企业内部零件库、供应链复用、逆向工程、设计检索都很有用。

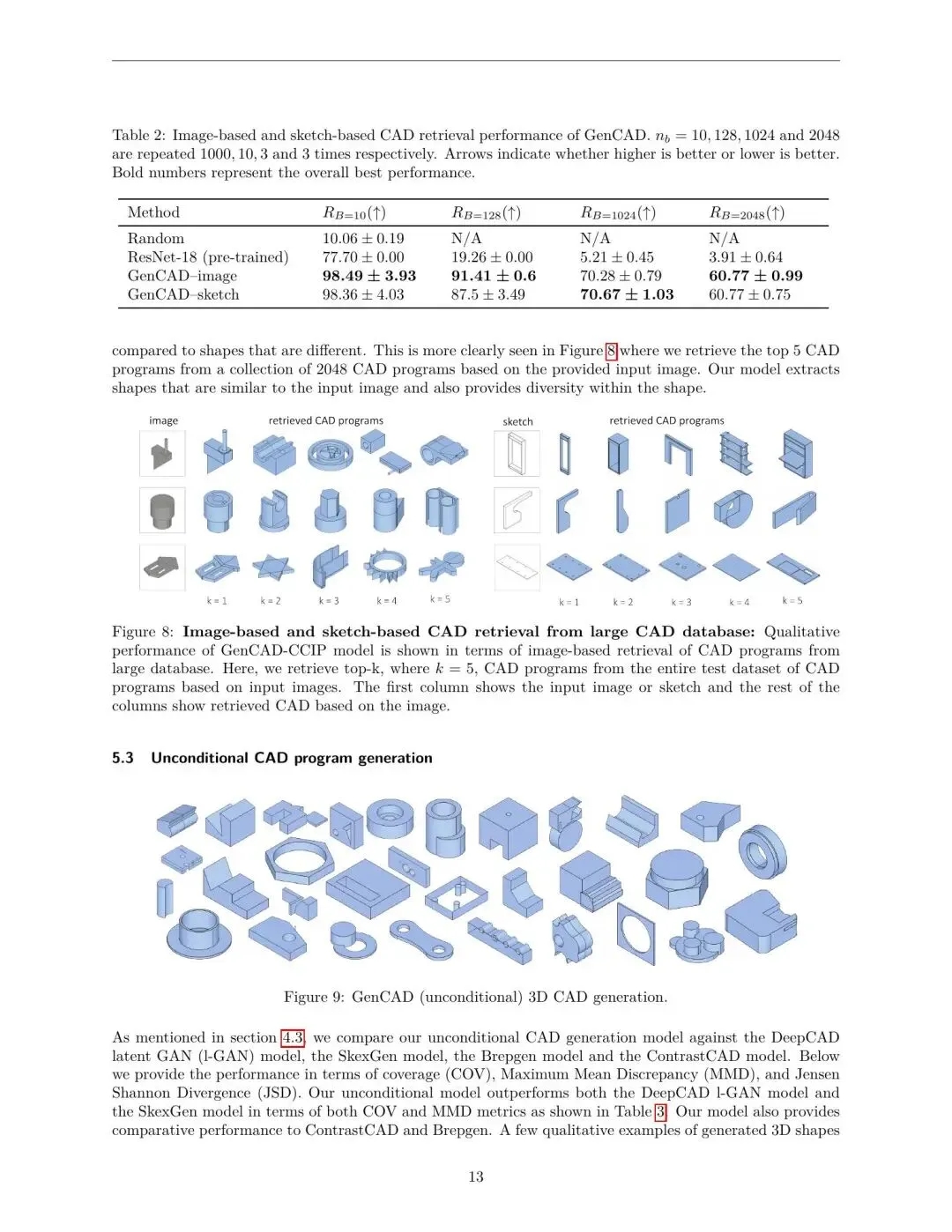

论文的检索实验里，当候选 CAD 数量是 2048 时，预训练 ResNet-18 的 image-to-image search 准确率只有 3.91±0.64，而 GenCAD-image 是 60.77±0.99，GenCAD-sketch 也是 60.77 左右。作者因此说，CCIP 相比 image-to-image search 在检索正确 CAD program 上准确率超过 15 倍。
这个结果比“看图生成一个模型”更扎实。企业里很多时候并不需要 AI 从零发明一个零件。更常见的需求是：把“我想要的这个结构”从历史资产里找出来。
第三是条件生成。
论文用 COV、MMD、JSD 评价生成质量。GenCAD-image conditional 的 COV 是 81.37，MMD 是 1.38，JSD 是 3.49；GenCAD-sketch conditional 的 COV 是 82.59，MMD 是 1.33，JSD 是 3.53。
对比 DeepCAD、SkexGen、ContrastCAD，它的条件版本整体更强。Brepgen 在 MMD 和 JSD 上更好，但论文也指出它牺牲了 diversity。换句话说，GenCAD 更像是在多样性、保真度和统计距离之间取了一个平衡。

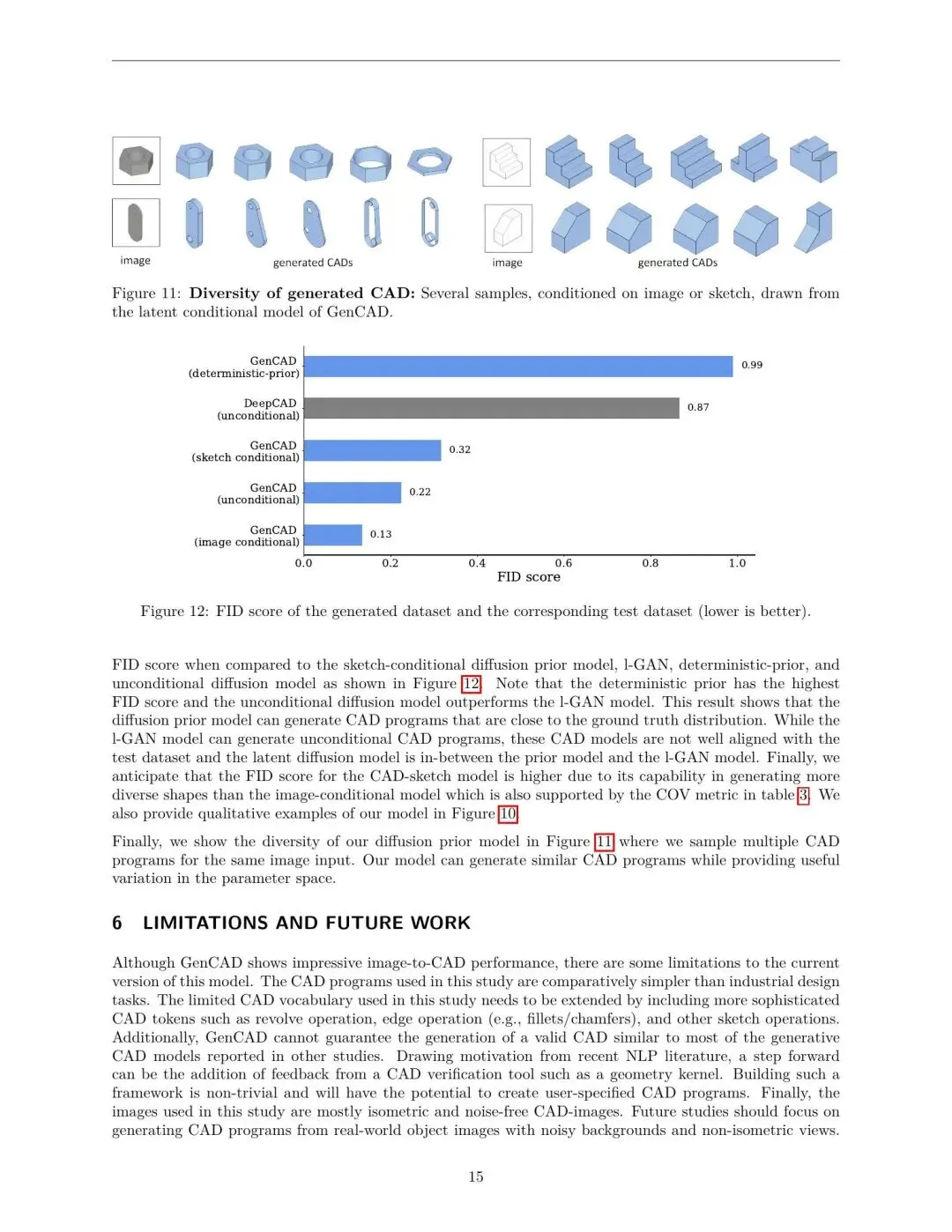

FID 指标上，GenCAD image conditional 是 0.13，优于 GenCAD unconditional 的 0.22、sketch conditional 的 0.32、DeepCAD unconditional 的 0.87，以及 deterministic-prior 的 0.99。
这些结果说明：把图像条件引入 CAD program 生成，确实比无条件生成更贴近输入，也更有用。
但它还不能替代 CAD 工程师
论文自己的 Limitations 写得很诚实。
当前 CAD programs 相比工业设计任务更简单；CAD vocabulary 需要扩展到 revolve、edge operations，比如 fillets/chamfers，以及更多 sketch operations。GenCAD 也不能保证每次生成 valid CAD，这一点和很多生成式 CAD 模型一样。
作者还提到，未来可以加入 CAD verification tool，也就是用几何内核做反馈。但这并不简单。CAD 命令对精度、拓扑和顺序都很敏感，一步错，后面可能全错。
OpenReview 的修改记录里还有一个有意思的小细节：作者试过移除 average pooling，但生成模型持续无法产出 valid CAD programs。他们认为原因可能是每个 CAD operation 对结构和精度要求很高，模型需要更稳定的表示。
这个小插曲很能说明 CAD 和图像生成的差别。
图像生成可以容忍局部瑕疵。一个阴影错了，一根头发糊了，很多人未必在意。CAD 不一样。一个圆心偏了，一个拉伸方向错了，一个布尔操作失败了，模型就可能不可用。
更不用说真实制造还要考虑尺寸、公差、材料、装配、受力、加工方式和成本。
所以“AI 取代 CAD 工程师”不是现在应该得出的结论。更现实的判断是：「AI 会先接管 CAD 工作流里低意图、重复性、检索型、初稿型的部分。」
我真正看好的方向：CAD Copilot
如果只把 GenCAD 理解成“拍照生成模型”，反而容易低估它。
我认为更大的机会在 CAD Copilot：
看草图，生成一个可编辑初稿； 看图片，从历史 CAD 库里检索最接近的可编辑模型； 根据自然语言调整参数，比如“把这个孔扩大 2 mm”“把这个支架加厚 15%”； 在几何内核里验证每一步是否有效； 结合仿真、制造约束、材料库，给出可落地的设计建议。
GenCAD 现在还没有做到这些，但它提供了一个关键积木：让视觉输入和 CAD program latent 对齐。
这件事一旦继续发展，CAD 软件的交互方式会变。
传统 CAD 是人脑里有形状，然后用软件命令一点点表达出来。未来可能是人给意图、草图、参考图和约束，AI 生成可编辑方案，人再在关键工程判断上接管。
CAD 工程师不会因此消失，但工作重心会变：少画重复命令，多审方案、定约束、做验证。
行业价值也许不在省掉 150 美元/小时，而在把早期方案探索速度提高一个数量级。
为什么 CAD 这块一直没有被 AI 轻松攻破
AI 在图像、视频、文本上进展快，是因为这些对象虽然复杂，但容错空间很大，也更容易收集互联网级数据。
CAD 难在几个地方：
「第一，数据少」。大量工业 CAD 数据在企业内部，不公开，带设计历史的数据更少。
「第二，表示难」。B-rep 很适合工程软件，却不适合直接喂给神经网络。mesh、voxel、point cloud 更容易学，但损失了工程可编辑性。
「第三，正确性要求高」。CAD 不是“像不像”，而是能不能被几何内核解析，能不能被制造链路接受。
「第四，设计意图难标注」。两个外形相似的零件，建模历史可能完全不同；同一个形状，也可能有多种合理 CAD program。
GenCAD 的方法并没有一次性解决这些问题，但它抓住了正确对象：CAD command sequence。
这是我对它评价比较高的原因。
写在最后
GenCAD 不是一个“上传照片，替代 SolidWorks 工程师”的现成产品。官方仓库也没有这样包装自己。它是一个研究项目，需要 Docker、GPU、命令行、数据集和 checkpoint；它训练在简化 CAD 命令集上，主要覆盖 sketch + extrude；它不能保证每次生成有效 CAD，也还没处理真实世界复杂照片里的噪声、视角和工程约束。
但它值得关注。
因为它把 AI 3D 从“生成一个可看的形状”，往“生成一段可编辑的工程建模历史”推进了一步。
这一步很小，也很硬。
CAD 领域不会像文生图那样突然被消费级产品刷屏。更可能先落在一些缝隙里：检索、逆向工程、概念建模、企业零件库复用、设计初稿生成。真正的爆发，也许要等到 CAD program generation、几何内核验证、自然语言约束、仿真反馈和企业数据闭环接起来。
到那时，AI 在 CAD 里的价值才不会停留在“画得像”。真正有用的标准会变成：改得动、算得过、造得出。
「GenCAD 现在还早，但方向是对的。」
