XANES预边峰说明了什么?

说明：本文主要介绍 XANES 预边峰的物理来源、强度和位置变化的含义，以及它和吸收边、白线、EXAFS、WT-EXAFS之间的判读关系。

一、XANES预边峰是什么？

XANES 是吸收边附近几十 eV 范围内的精细结构。入射 X 射线能量扫过某个元素的吸收边时，内层电子被激发到未占据态，谱线会出现吸收边、白线、肩峰和边前弱峰等特征。预边峰就是出现在主吸收边之前的小峰，它通常比白线弱很多，但对金属中心的局域对称性、d 轨道空态和金属-配体杂化很敏感。

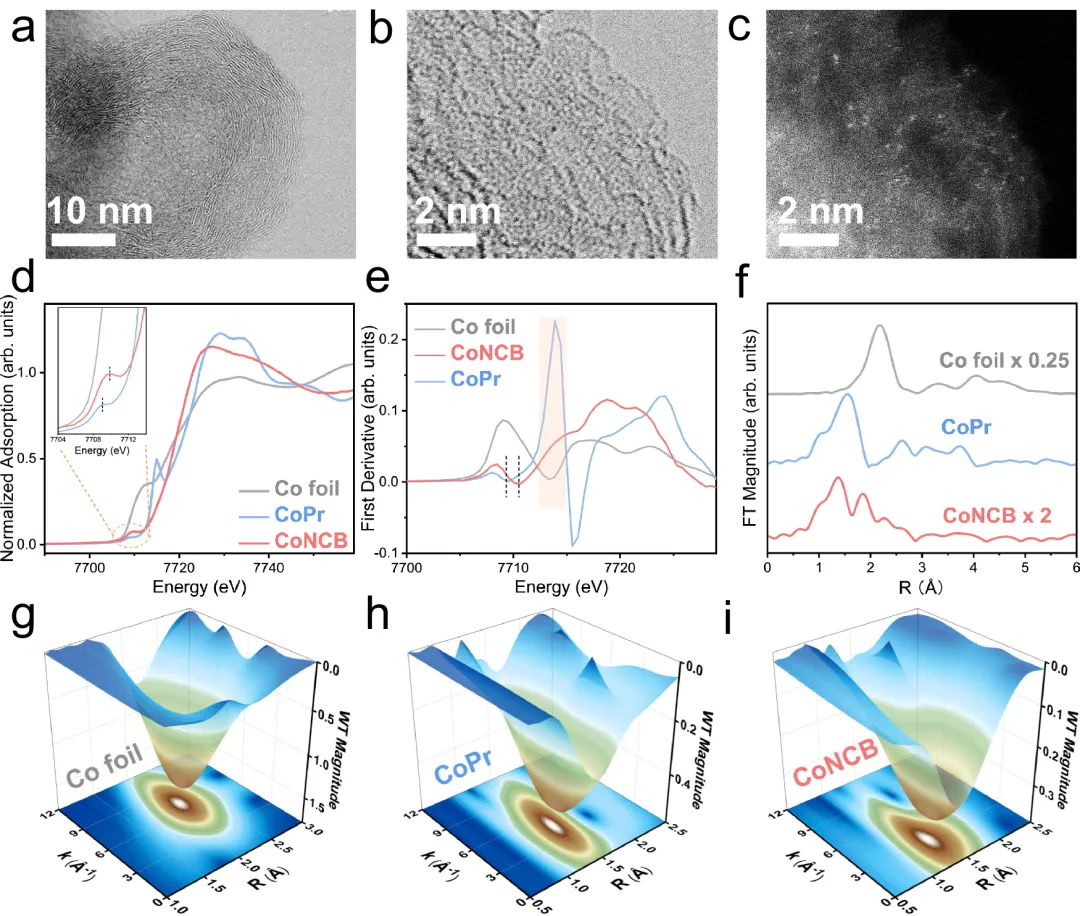

图1. CoNCB中原子级分散Co位点的Co K边XANES、FT-EXAFS和WT-EXAFS结构表征，预边区和边位用于比较对称Co-N4参考结构与非对称Co-C/N/O位点。DOI：10.1038/s41467-024-48209-0

以过渡金属 K 边为例，常见预边峰来自1s 到 3d 未占据态的跃迁。这个跃迁在理想中心对称环境中主要属于四极跃迁，强度本来很弱；当金属位点发生畸变、轴向配位加入、配体场分裂改变，3d 和 4p 轨道混合增强，偶极贡献被打开，预边峰就会变高、变宽或发生能量移动。

所以，预边峰并非一个简单的“价态按钮”。同样的峰增强，可能来自氧化态升高带来的空 d 态增加，也可能来自配位几何从平面对称变成非中心对称，还可能来自吸附中间体使金属中心偏离原来的配位平面。判读时要同时记录三个量：峰位、峰强和峰形。

实际处理预边峰时，常会先做背景扣除和归一化，再在边前窄能区内比较峰高、积分面积和重心能量。峰高受能量分辨率和展宽影响较大，积分面积受单点噪声影响较小；重心能量则反映未占据态能级移动。若只拿一个最高点做价态判断，样品厚度、自吸收、白线尾部和归一化窗口都会放大误差。

二、预边峰为什么会变？

预边峰最常被用来判断金属中心的对称性变化。八面体中心对称结构中，1s→3d 的偶极跃迁被严格限制；四面体、畸变八面体、轴向配位、缺陷配位会让金属原子周围的反演对称性降低，3d-4p混合增强，预边峰面积随之增加。这个变化指向的是局域几何，不等同于“金属一定被氧化”。

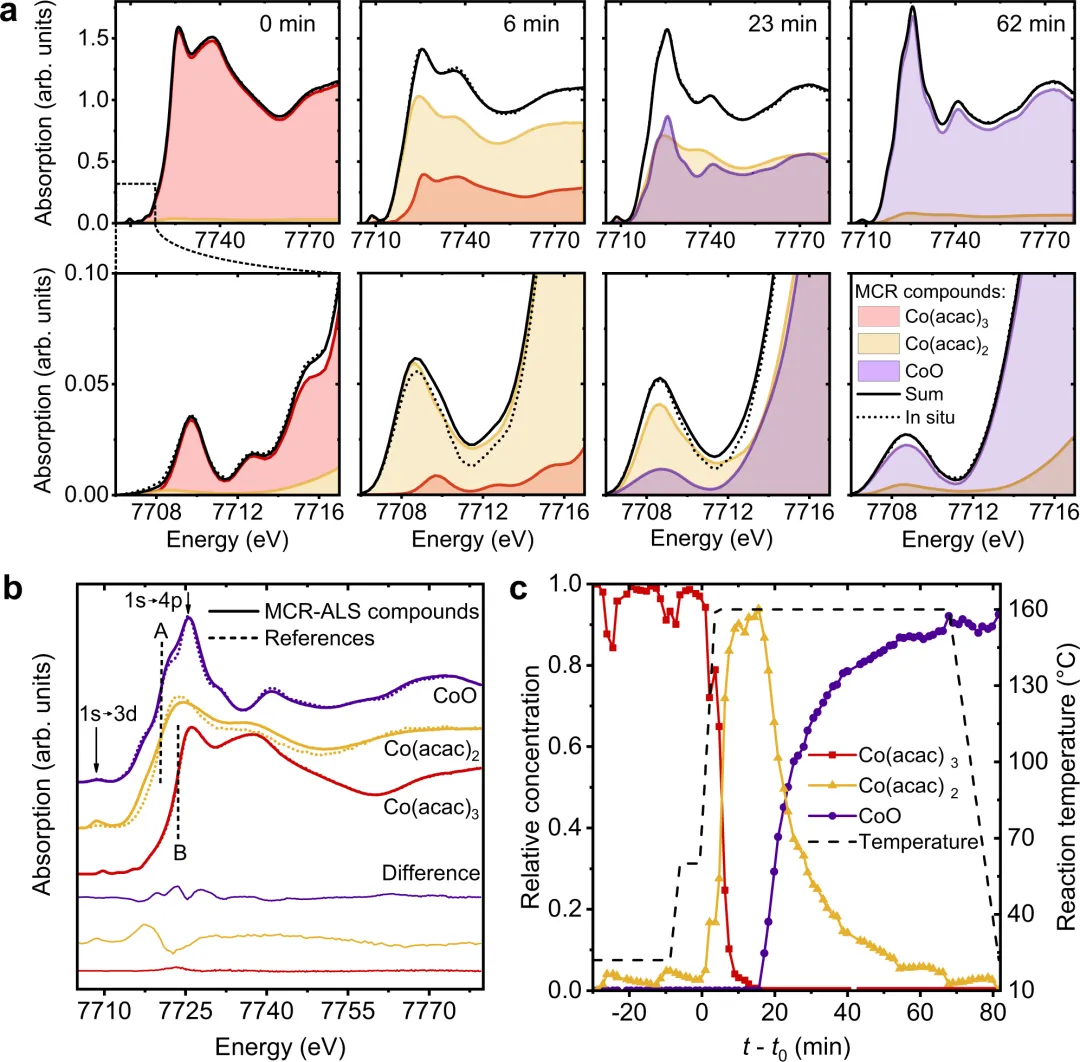

图2. 原位HERFD-XANES时间序列和MCR-ALS分析用于分离CoO组装过程中的主边、预边和组分浓度变化。DOI：10.1038/s41467-021-24557-z

原位 HERFD-XANES 对 CoO 组装过程的跟踪给出一个直观例子：反应早期存在多个 Co 预边特征，随后收敛为单一特征。这里的预边区同时记录了Co³⁺前驱体、Co²⁺中间体和 CoO 生成过程，边位和白线参与价态判断，预边峰形则提供配位环境演化信息。

配体种类会改变金属 3d 轨道和配体 p 轨道的耦合强度。O、N、S、C 等配位原子电负性不同，轨道能级和共价性不同，预边峰会表现出不同的峰位和宽度。峰面积增加常常意味着未占据 d 态或 p-d 杂化增强，但它还受配位数、畸变程度和热无序影响。

同一个金属中心如果从 N 配位换成 O 配位，预边峰不一定只做简单增强或减弱。有时峰会分裂成两个肩峰，对应不同晶场分裂能级；有时峰宽增加，表示样品中存在多种局域构型。预边峰形状比单个峰高更能暴露位点不均一性，这也是单原子材料、缺陷氧化物和工作态催化剂常把预边区单独放大的原因。

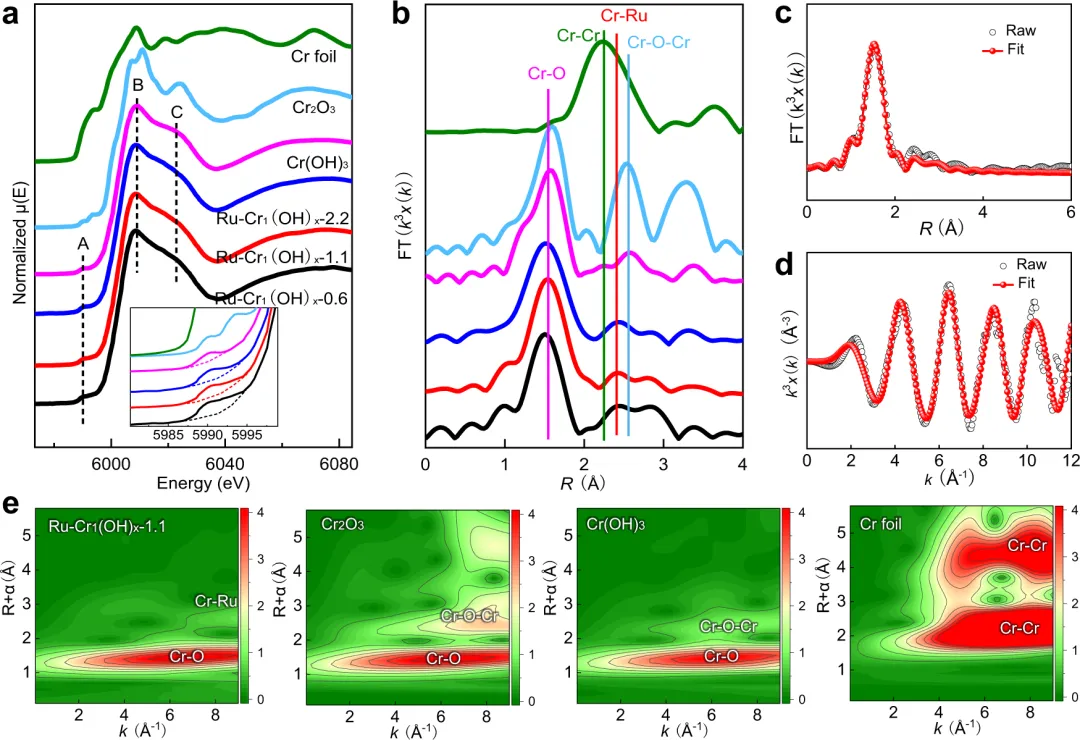

图3. Ru-Cr1(OH)x样品的Cr K边XANES预边放大、FT-EXAFS拟合和WT-EXAFS分析用于判定Cr羟基簇局域结构。DOI：10.1038/s41467-022-33625-x

Cr 单原子羟基簇锚定在 Ru 表面的研究中，Cr K边预边峰被单独放大，同时配套给出FT-EXAFS 拟合和WT分析。这个组合很关键：预边峰提供Cr 局域电子结构和配体场变化，EXAFS 约束第一配位壳层，WT 排查 Cr-Cr 或 Cr-O-Cr 高壳层散射。

原位和操作态 XANES 中，预边峰还会响应吸附中间体。O*、OH*、CO、OOH*这类物种接近金属中心时，会改变金属-配体键长、局域电荷和未占据轨道分布。如果峰强随电位、气氛或温度可逆变化，它往往对应活性位点的工作态，不局限于制备后的静态结构。

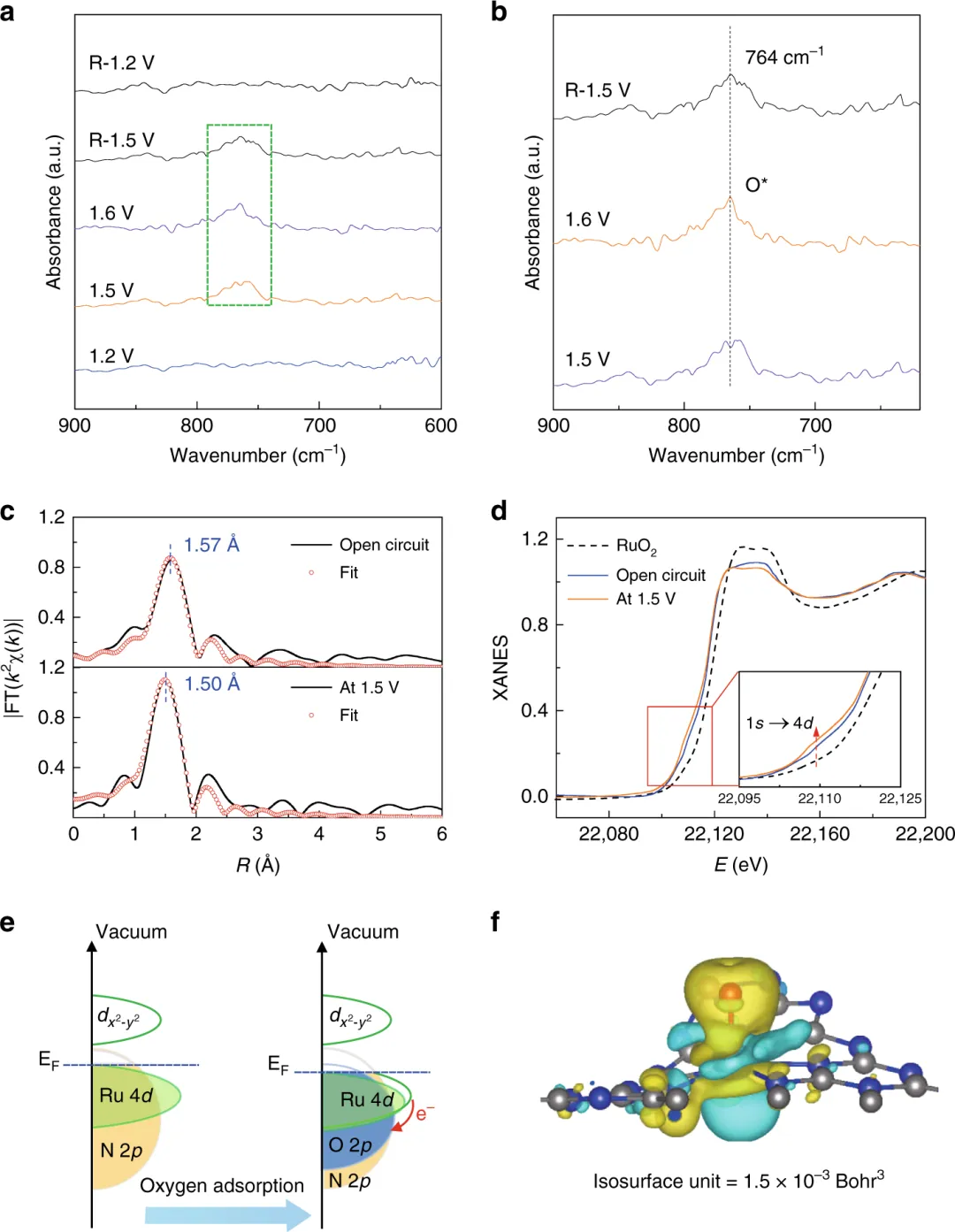

图4. Ru-N-C在酸性OER过程中的操作态SR-FTIR、EXAFS拟合和Ru K边XANES预边放大区用于追踪氧吸附引起的结构变化。DOI：10.1038/s41467-019-12886-z

单原子 Ru-N-C 催化酸性析氧时，操作态 XAFS 与 SR-FTIR 同时记录到氧相关吸附物种。Ru K边预边区随电位变化，EXAFS 第一壳层也发生短程结构调整。这里预边峰适合描述氧吸附引发的电子结构响应，FT-EXAFS负责给出 Ru-N/O 壳层的距离和拟合约束。

工作态判读还要看变化是否跟反应变量同步。电位升高时预边峰增强，降回初始电位后又恢复，说明活性位点存在可逆吸附或可逆氧化还原；电位恢复后峰形仍停留在新状态，则提示结构重排、配体流失或金属聚集。时间轴能把瞬时吸附态和不可逆结构变化分开。

三、预边峰能说明哪些结构和电子信息？

当金属中心从完整配位变成低配位、缺陷配位或不对称配位，预边峰通常会增强。Cu-MOF 脱水后，Cu K边预边和肩峰增强，白线强度下降，边位向低能移动；这类变化指向水配体移除、配位环境畸变和 Cu 价态降低。预边峰在这里读的是三维局域结构变化，边位负责限制氧化还原方向。

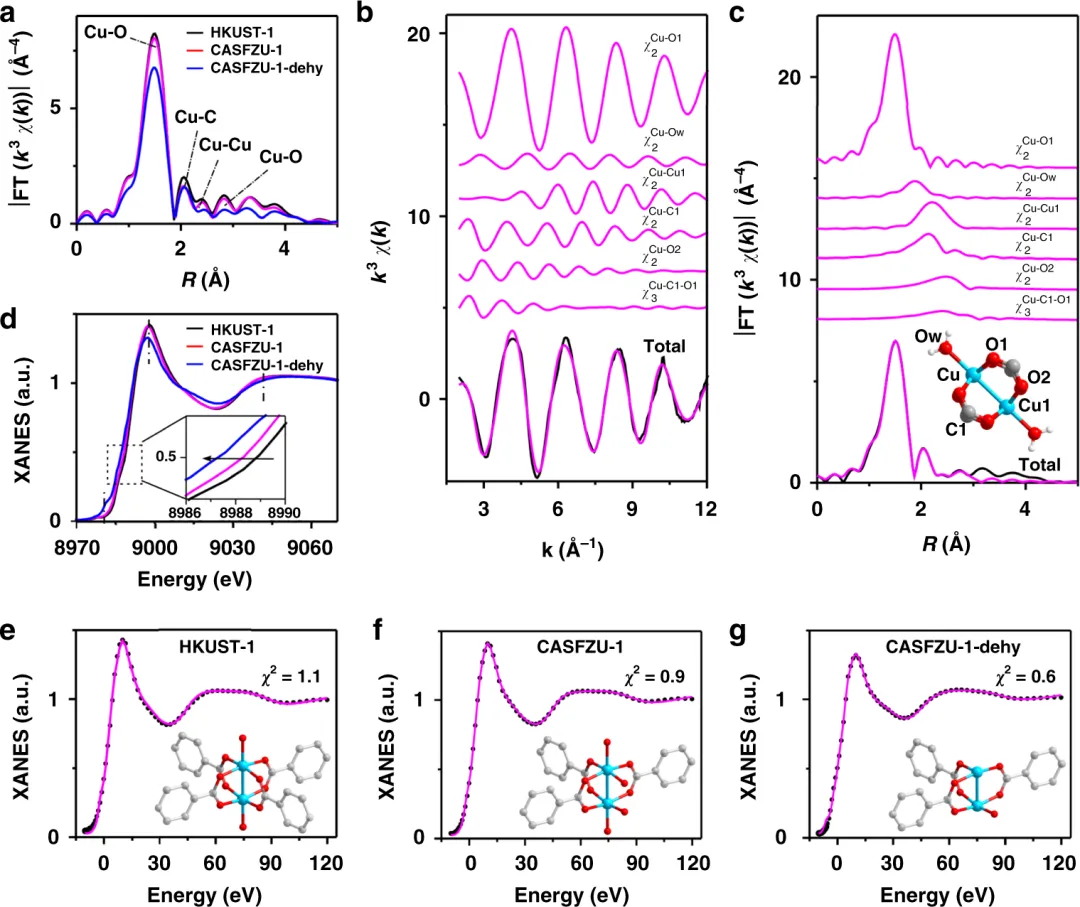

图5. HKUST-1和CASFZU-1脱水前后的Cu K边EXAFS、XANES实验谱和理论谱用于分析Cu配位笼结构变化。DOI：10.1038/s41467-019-10547-9

这类配位几何变化通常会同时体现在两个地方：XANES 预边和肩峰记录电子态与对称性，EXAFS 第一壳层记录 Cu-O 距离和配位笼收缩。两类信号同向变化时，低配位或缺陷配位判断才有结构支撑。

价态升高时，金属 d 空态增多，预边峰可能增强并向高能移动。不过配体场增强、对称性降低也会造成相似现象。价态判断要由吸收边位置、白线强度和标准样共同限定，预边峰提供的是空态分布和局域对称性的补充信息。

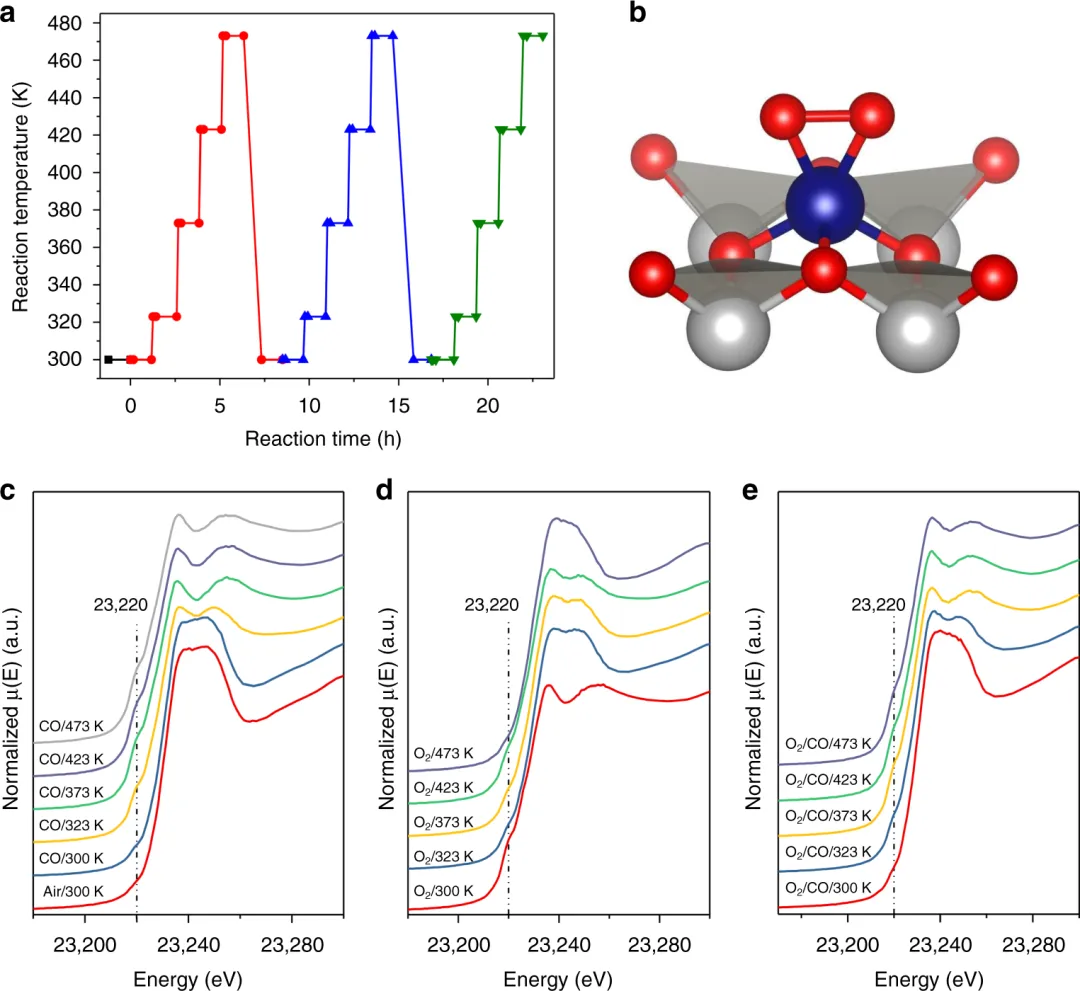

图6. Rh单原子催化剂在CO、O2和CO/O2气氛中的操作态Rh K边XAS变化，虚线标出预边特征随气氛和温度的响应。DOI：10.1038/s41467-019-09188-9

Rh 单原子催化 CO 氧化时，CO、O₂和反应混合气氛会改变 Rh K边预边特征。预边峰出现和消退对应氧空位生成、CO配位和 Rh 局域对称性变化；同时，白线强度记录 Rh 电荷状态，EXAFS 与小波分析排查 Rh-Rh 聚集。单个预边峰增强不能直接写成“Rh价态升高”。

单原子催化剂里，M-N₄、M-N₃C、M-N₂O₂等位点的第一配位壳层很接近，单看 FT-EXAFS 主峰常会混在 1.4-1.6 Å 附近。预边峰对金属中心是否偏离平面对称更敏感，当预边峰明显高于平面大环参考物时，不对称配位的可能性会增加。

四、实际判读时还要看哪些信号？

预边峰判读的第一步是选对标准样。金属箔、氧化物、配合物、大环参考物、低配位模型各自提供不同参照。吸收边向高能移动，通常对应平均价态升高；向低能移动，通常对应电子密度增加或价态降低。如果边位几乎不动而预边峰增强，优先考虑局域对称性、配体场或吸附态变化。

白线强度反映未占据态数量和配体场影响，EXAFS提供第一壳层键长、配位数、无序度和高壳层散射。预边峰增强、白线增强、边位右移同时出现时，电子空态增加的证据较充分；预边峰增强但白线下降、边位左移时，低配位或配体移除的权重会上升。预边峰负责提示异常，EXAFS负责约束结构对象。

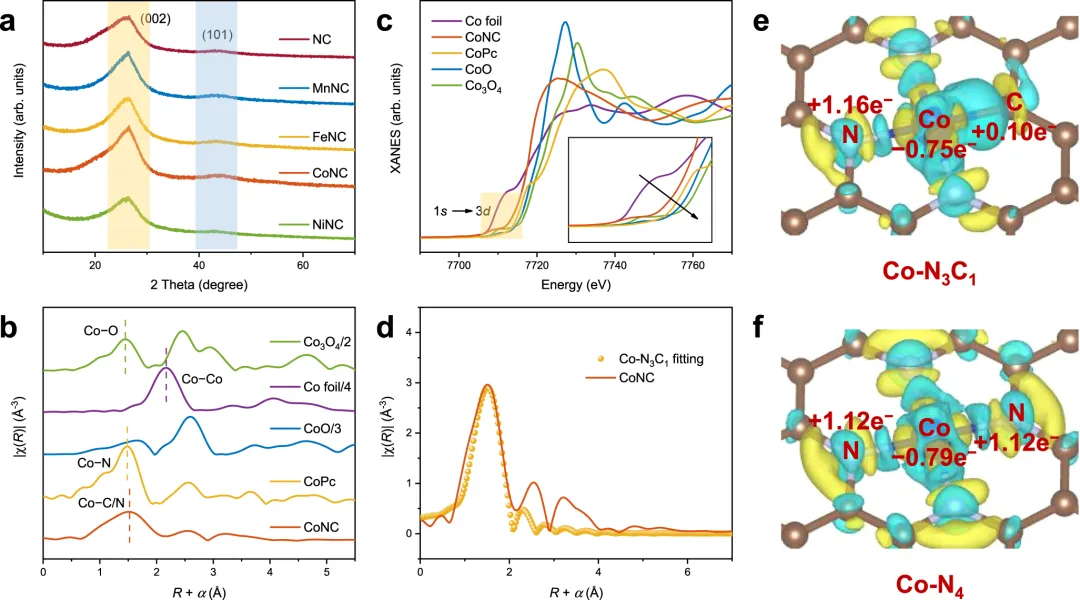

图7. CoNC中Co K边XANES、EXAFS和电荷差分模型用于确认Co1-N3C1不对称单原子活性位。DOI：10.1038/s41467-023-42853-8

M₁-N₃C₁活性位的 Co K边 XANES 中，7710 eV 附近的预边峰被用于识别不对称 Co 配位。EXAFS 主峰给出Co-N/C 第一壳层，拟合限定 Co₁-N₃C₁占优，电荷差分再描述金属和非金属位点的电子重分布。

电位、温度、气氛、pH、吸附覆盖度都会改变预边峰。原位谱要记录采谱时间、反应电流、气氛切换和参考电极状态；离线样品要记录空气暴露、干燥、还原和后处理条件。预边峰最适合回答“金属中心附近的未占据态和局域对称性是否改变”，完整的价态、配位和结构拟合仍然要由多类信号共同限定。

#同步辐射#XANES#EXAFS#催化#电子结构#配位#配位环境#单原子催化#华算科技#科研干货#科研
