有位产业研究者最近说，中国大模型正在迎来「历史性的全栈自主创新拐点」——从半导体设备到模型应用，产业链全部打通。论据是 DeepSeek V4 跑在了华为昇腾芯片上。前半句没错。模型层确实争气。OpenRouter（开源模型路由平台）全球调用量前 9 名里，中国模型占 6 席。深度求索（DeepSeek）V4 对标 GPT-5.5（OpenAI 旗舰模型），成本只有十分之一。我把芯片制造的物理层拆开——不是「半导体设备」四个字一笔带过，是真的一条产线、一台机器、一种化学试剂地拆。类别 | 环节 | 国产化率 | 难度 |
|---|
设计 | EDA（电子设计自动化）工具 | ~15% | 🔴🔴 |
| IP 核（知识产权核）/ 架构授权 | ~30% | 🟡 |
制造 | EUV（极紫外）光刻机 | ~5% | 🔴🔴🔴 |
| 刻蚀机 | 50-60% | 🟩 |
| 薄膜沉积（CVD 化学气相沉积 / PVD 物理气相沉积） | ~40% | 🟩🟨 |
| 外延设备 | ~10% | 🔴 |
| 离子注入机 | ~10% | 🔴 |
| CMP（化学机械抛光）设备 | ~30% | 🟩 |
| CMP 抛光垫/抛光液 | ~20% | 🟨 |
| 清洗设备 | ~35% | 🟩 |
| 量测 / 检测 | ~20% | 🟨🟩 |
| 测试机 | ~25% | 🟩 |
材料 | 光刻胶 | ~5% | 🔴🔴 |
| 光掩模版 | ~5% | 🔴🔴 |
| 硅片 | ~20% | 🟨 |
| 电子特气 | ~25% | 🟨 |
| 高纯化学试剂 | ~30% | 🟨 |
| 溅射靶材 | ~40% | 🟩 |
封装 | ABF（味之素堆积膜）封装基板 | ~0% | 🔴🔴 |
| 贴片机（Die Bonder，芯片贴装设备） | ~0% | 🔴 |
| 晶圆键合机 | ~0% | 🔴 |
| 封装服务 | ~15% | 🟨 |
存储 | HBM（高带宽内存） | ~5% | 🔴 |
好消息和坏消息
刻蚀机——中微公司做到了 5nm，国产化率超过 50%。CMP（化学机械抛光）——华海清科进了中芯国际产线。溅射靶材——江丰电子进了台积电 3nm 供应链。这些都是「工程红利」类：技术路径清晰，靠工程师数量和快速迭代就能赶上。但如果只看这些，会产生一种幻觉：所有环节都在赶上的路上。23 个技术栈里，赶上或接近赶上的只有 7 个。剩下的，要么在追，要么是硬骨头。而有 5 个，不是追不追得上的问题——是根本没有任何国产替代。我用三个问题来筛：有没有替代方案？能不能绕过去？国产有没有量产能力？

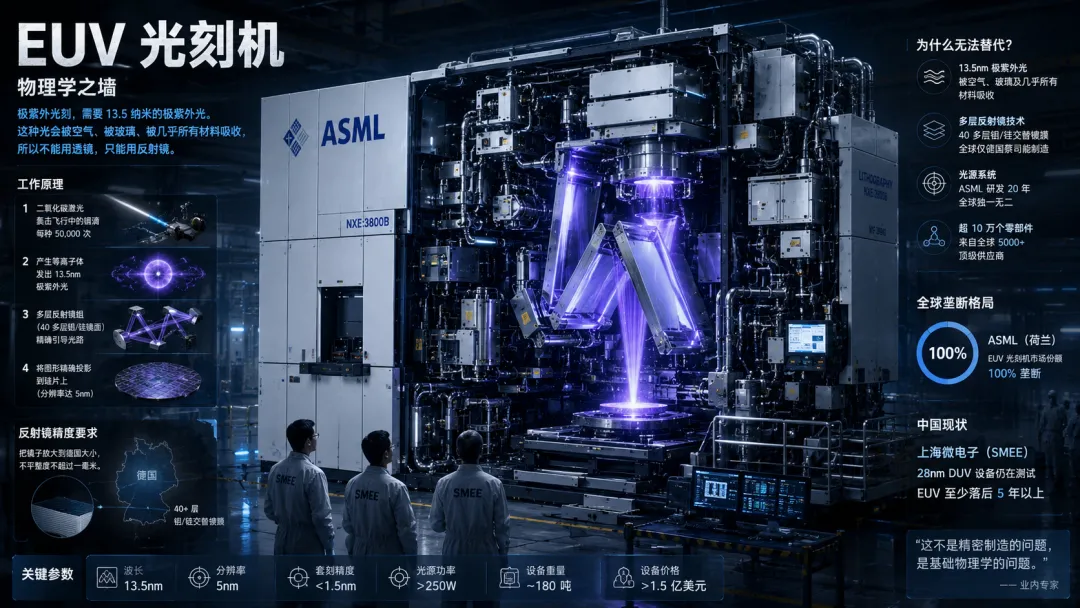

第一个：EUV（极紫外）光刻机
荷兰阿斯麦（ASML）垄断 EUV 光刻机 100%。一台机器十万多个零部件，来自全球五千多家供应商。EUV 光刻需要 13.5 纳米的极紫外光。这种光会被空气吸收，被玻璃吸收，被几乎所有材料吸收。所以不能用透镜，只能用反射镜。每面镜子由 40 多层钼和硅交替镀膜。表面精度要求：把镜子放大到德国大小，不平整度不超过一毫米。只有德国蔡司能做。光源：二氧化碳激光轰击飞行中的锡滴，每秒五万次。ASML 为这套光源研发了二十年。DUV（深紫外）多重曝光理论上能到 7nm，但成本爆炸，良率崩塌。AI 训练芯片是大面积裸片（die），绕不开 EUV。上海微电子（SMEE）的 28nm DUV 还在中芯国际测试，EUV 至少五年。

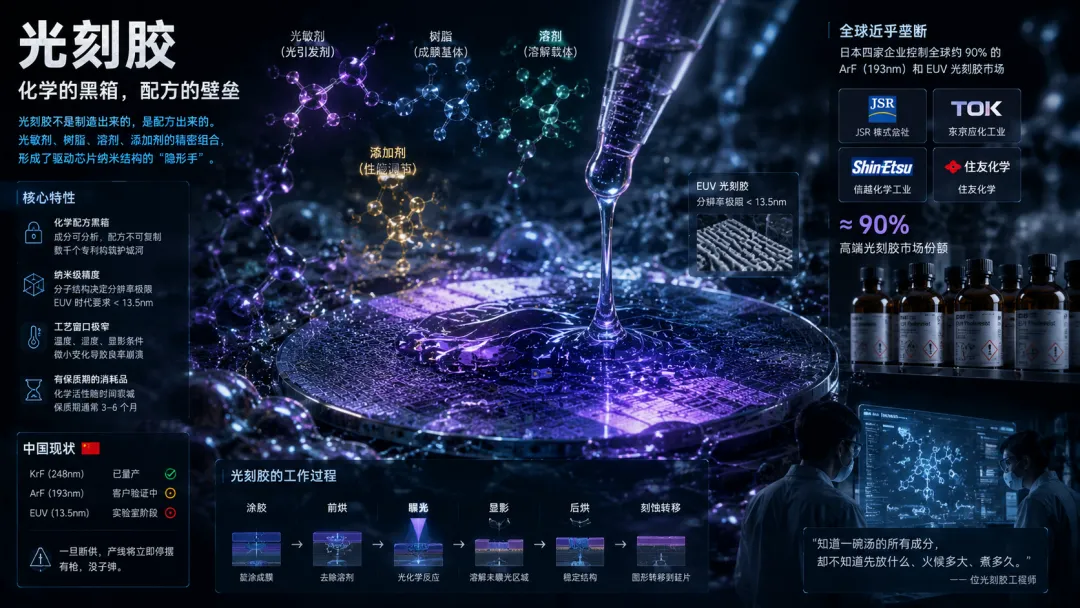

第二个：光刻胶
日本 JSR、TOK、信越化学、住友化学——四家控制了全球约 90% 的 ArF（氟化氩）和 EUV 光刻胶。光刻胶不是制造出来的，是配方出来的。光敏剂、树脂、溶剂、添加剂。你可以用质谱仪分析出有什么元素，但不知道它们怎么组合。就像知道一碗汤的成分，不知道先放什么、火候多大、煮多久。日本企业积累了数千个专利。一堵墙你可以绕过。一千堵墙不行。而且光刻胶有保质期。光刻机可以囤，用十年。光刻胶不行，化学活性衰减，保质期几个月。日本如果断供，不是以后造不了芯片——是现有产线直接停摆。

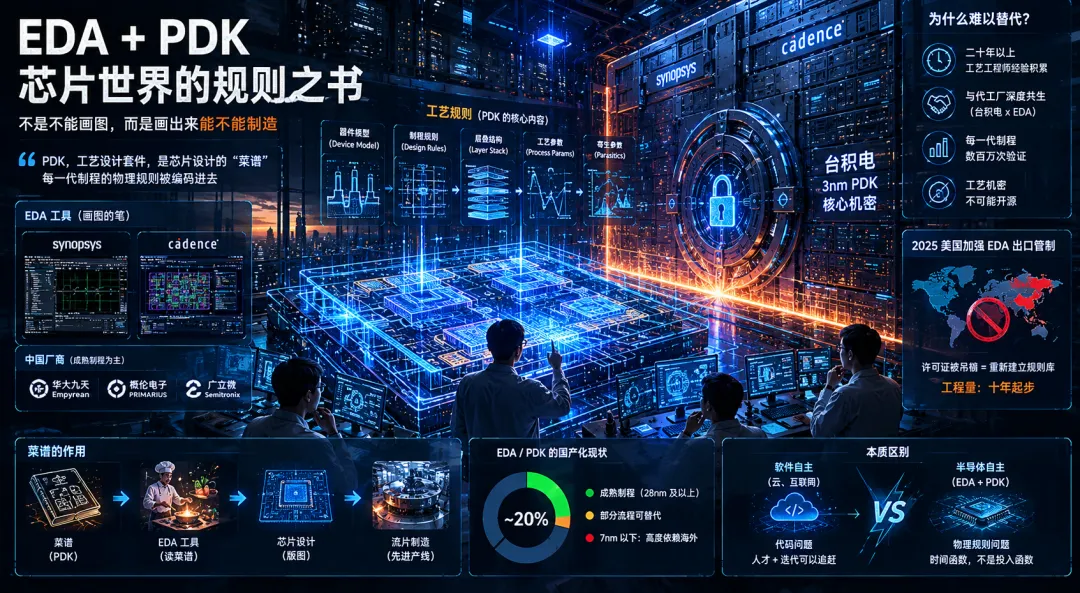

第三个：EDA + PDK
EDA（电子设计自动化）工具的问题很多人知道。华大九天能覆盖成熟制程，7nm 以下还是新思科技（Synopsys）和楷登电子（Cadence）的天下。PDK，工艺设计套件。芯片设计的「菜谱」。每一代制程的物理规则被编码进去，EDA 工具读了菜谱才知道怎么画版图。菜谱谁写的？台积电和三星的工艺工程师，用了二十多年，跟 Synopsys 和 Cadence 一起迭代出来的。台积电 3nm 的 PDK 是核心机密，不可能开源。这不是卡「能不能画图」——是卡「画出来的图能不能在先进产线上流片」。2025 年美国加强 EDA 出口管制。许可证被吊销的话，中国公司面临的不只是换工具，是重新建立一整套工艺规则库。这个工程量，十年起步。

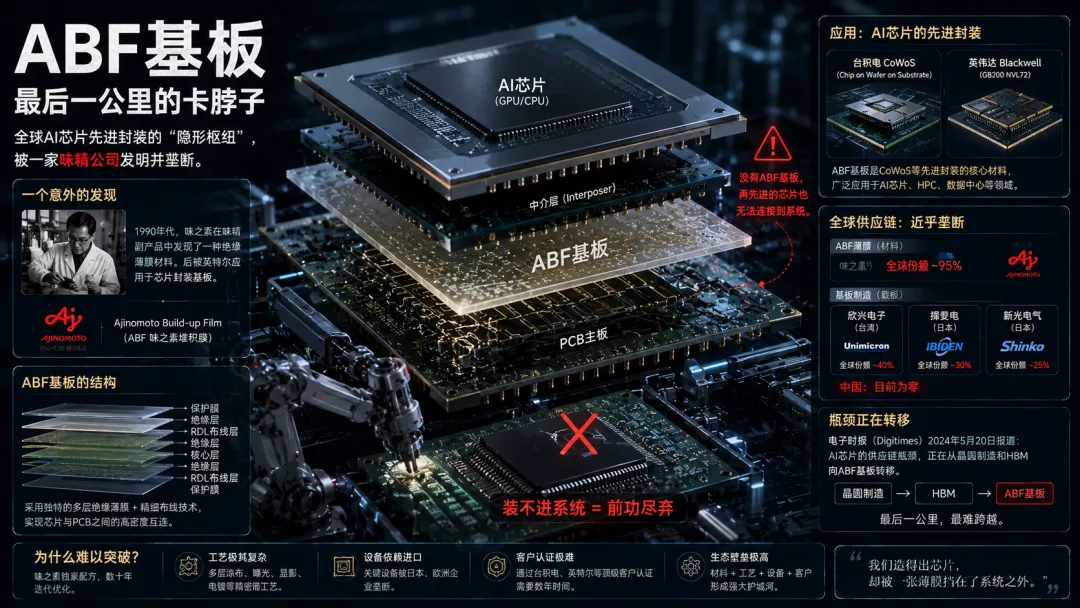

第四个：ABF 基板
全球 AI 芯片的先进封装，被一家做味精的日本公司卡住了。1990 年代，他们在味精副产品里发现了一种绝缘薄膜。后来被英特尔用来做芯片封装基板。这种东西叫 ABF——Ajinomoto Build-up Film（味之素堆积膜）。现在所有 AI 芯片的先进封装——台积电 CoWoS（基板上晶圆上芯片）、英伟达 Blackwell（最新 GPU 架构）——都离不开它。芯片和 PCB（印制电路板）之间的翻译层。没有它，前面光刻、刻蚀、封装全做完了，装不进系统。味之素在薄膜上近乎垄断。基板制造由台湾欣兴、日本揖斐电、新光电气包揽。深南电路能做低端载板。ABF 先进基板，没有任何量产能力。而且瓶颈正在恶化。电子时报（Digitimes）今年 5 月 20 日报道：AI 芯片的供应链瓶颈，正在从晶圆制造和 HBM 向 ABF 基板转移。你突破了光刻机、突破了光刻胶、搞定了封装。芯片造出来了。但装不进系统。

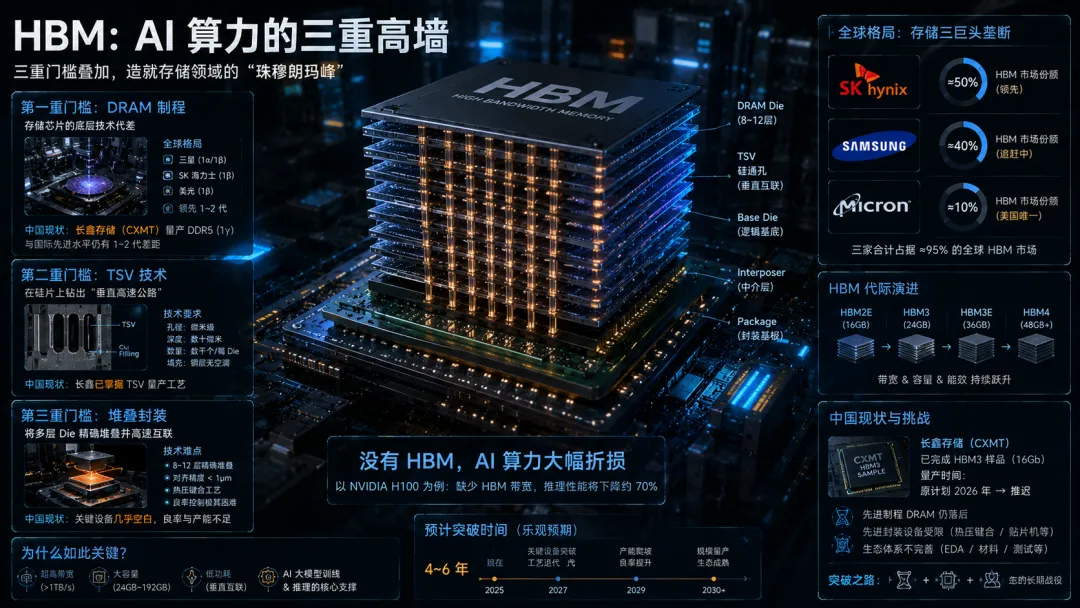

第五个：HBM
第一道，DRAM（动态随机存取存储器）制程。长鑫存储（CXMT）量产了 DDR5（第五代双倍数据率内存），跟三星差一到两代。第二道，TSV（硅通孔）。在芯片上钻几千个微米级孔，填铜，垂直互联。长鑫已经掌握。第三道，堆叠封装。8 到 12 层 DRAM 精确堆叠，对齐精度微米以下。需要先进热压键合设备。贴片机全球龙头是荷兰 BESI（半导体贴片设备商）和新加坡 ASMPT（先进封装设备商），中国几乎空白。长鑫交付了 16nm HBM3 样品，但量产已从 2026 年推迟。三星和 SK 海力士在量产 HBM4。没有 HBM，英伟达 H100 的推理性能打三折。
五张底牌
卡脖子环节 | 垄断者 | 份额 | 国产替代 | 预计突破 |
|---|
EUV 光刻机 | ASML（荷兰） | 100% | 无 | 8-10 年 |
光刻胶 | 日本四家 | ~90% | ArF验证中 | 5-8 年 |
EDA+PDK | Synopsys/Cadence | ~75% | 成熟制程有 | 5-8 年 |
ABF 基板 | 味之素+欣兴/Ibiden | ~95% | 无 | 5-7 年 |
HBM | 三星/SK/美光 | ~95% | HBM3 样品 | 4-6 年 |
如果你想下注
这五个卡脖子环节，A 股和全球市场各有什么标的？诚实地说——有的环节 A 股是空的。A 股：无。上海微电子（SMEE）未上市。北方华创（002371）做沉积和刻蚀，不碰光刻。中微公司（688012）做刻蚀，不碰光刻。全球：ASML（ASML）。唯一的标的，唯一的垄断。蔡司（未上市）、Trumpf（未上市）都在 EUV 供应链上，但都不是纯光刻机投资。A 股：南大光电（300346）、上海新阳（300236）、晶瑞电材（300655）。但必须诚实——这三家目前的主要营收来自 KrF（氟化氪，248nm）光刻胶。ArF（氟化氩，193nm）在客户验证中，EUV 还在实验室。严格来说，它们不是「EUV 光刻胶概念」——是「国产光刻胶替代概念」。风险在于，ArF 验证如果通不过，估值逻辑可能崩塌。全球：日本四家——JSR（4185.T）、TOK（4186.T）、信越化学（4063.T）、住友化学（4005.T）。四家合计控制约 90% 的高端光刻胶市场。信越化学业务最分散（硅片 + 光刻胶 + PVC），波动更小。JSR 最纯。A 股：华大九天（301269）——国内 EDA 龙头，覆盖模拟电路全流程，数字电路部分流程。概伦电子（688206）、广立微（301095）。同样要诚实：三家目前的收入来自成熟制程。先进制程 EDA 的营收占比极低。但 EDA 的国产替代逻辑比光刻胶更确定——因为客户（国内芯片设计公司）在制裁下被迫换工具。全球：Synopsys（SNPS）、Cadence（CDNS）。两家市值都在千亿美元级别，护城河是 PDK 绑定。增速稳定但不炸裂——EDA 是一个「细水长流」的行业，不是爆发型。A 股：几乎空白。深南电路（002916）和兴森科技（002436）在做 IC（集成电路）载板，但主要是 BT（双马来酰亚胺三嗪）基板，中低端产品。ABF 先进基板目前没有 A 股公司能规模量产。如果你买深南电路赌 ABF 突破，要知道目前它的 AI 相关收入主要来自 PCB（印制电路板），不是封装基板。全球：味之素（2802.T）——做味精的公司，ABF 薄膜近乎垄断。欣兴电子（3037.TW）、揖斐电 Ibiden（4062.T）、新光电气 Shinko（6967.T）——三家基板制造商。味之素的逻辑最纯（薄膜涨价直接受益），三家基板厂受 CoWoS 产能扩张驱动。A 股：无。没有任何 A 股公司直接生产 HBM。佰维存储（300525，但注意代码可能有误——以最新行情为准）、江波龙（301308）是存储模组组装商——买三星/SK 海力士的 DRAM 颗粒，贴自己的牌子卖模组。和 HBM 核心制造无关。低毛利，高周转，不是 AI 算力逻辑。全球：三星电子（005930.KS）、SK 海力士（000660.KS）、美光（MU）。三家垄断全球 HBM 市场。SK 海力士是 HBM 市场份额第一，三星追赶中，美光是美国唯一标的。但 HBM 只占三家公司营收的一部分（SK 海力士占比最高，约 30-40%），不是纯 HBM 投资。A 股在卡脖子环节的尴尬：五个里面，三个完全没有标的（EUV、ABF、HBM）。剩下的两个（光刻胶、EDA），有标的但营收还没到拐点。这不是不看好——是时间还没到。
为什么砸钱没用
这五个东西有一个共同特征：都是时间函数，不是投入函数。EUV 是 ASML 花了三十年，整合全球五千家供应商做出来的。光源来自美国 Cymer（已被 ASML 收购），镜头来自德国蔡司，工件台来自荷兰。不是投一千亿就能复制——是你要同时拥有三个国家的尖端技术。光刻胶是日本化学企业几十年的配方黑箱。你连对手的配方是什么都不知道。PDK（工艺设计套件）是代工厂和工具厂二十年的共生关系。不是开发一个软件，是重新建立一套工艺生态。ABF 基板，一家味精公司无意中发现、迭代了二十年的材料。材料科学的突破，从来不按五年计划走。HBM，存储三巨头的代际壁垒。DRAM 本身就是赢家通吃。
如果赌另一边呢
RISC-V（第五代精简指令集）开源架构正在绕过 ARM（安谋）的授权壁垒。如果叠加开源 PDK 运动（比如谷歌的 Open MPW 开放多项目晶圆项目向先进制程延伸），EDA 的卡脖子可能被软件社区的协作力量削弱。光刻胶的突破也不一定非要「自主研发」——如果中国公司收购一家二线日本光刻胶企业（比如购买 JSR 的部分业务），可以跳过配方黑箱。CXMT 的 HBM 如果拿到足够的设备供应，量产时间可能比悲观预期早一到两年。但这些「如果」，每一个都是小概率事件。五个小概率事件同时发生的概率，是乘积。所以合理的判断是：方向对，路线图清晰，但拐点远没到。我们现在大约在 35% 到 40% 的位置。最快五年，最慢十年。
那个讲话人漏算的东西
他说：2000 年代互联网建在别人平台上，2010 年代云平台实现软件自主，2020 年代大模型将实现全栈自主。但他漏算了一件事：半导体自主和软件自主，不在同一个难度量级上。云自主是「在别人做好的硬件上写自己的软件」。半导体自主是「自己把硬件也造出来」。代码可以靠人才和迭代追赶。物理学不行。极紫外光不会因为你多投一千亿就变得更稳定。光刻胶分子不会因为你宣布自主可控就自动合成出来。
本文数据来源：Reuters, Bloomberg, SCMP, Digitimes, Tom's Hardware, CSET/Georgetown, TrendForce, OpenRouter。各环节国产化率为估算区间。
