一只 800G 光模块要吃掉 4–8 颗它做的激光器芯片，升级到 1.6T 翻倍。当全球算力集体提速，这块银灰色的小晶圆，正悄悄成为整条 AI 数据链上最紧俏的"硬通货"。
● In + P → InP ｜ Ⅲ–Ⅴ 族直接带隙半导体
◆ 快速切入
◆ 是什么：磷化铟（InP）是Ⅲ–Ⅴ族化合物半导体，电子迁移率高、属直接带隙，是高速光芯片与激光器最理想的衬底之一。
◆ 为什么火：AI 算力推动光模块 400G→800G→1.6T 跃迁，单模块 InP 激光器用量近乎翻倍增长。
◆ 痛点在哪：衬底环节被住友、AXT、JX 三家垄断约九成，国产化率此前不足 10%，2 英寸片一年内涨价近 2 倍。
◆ 变量是什么：6 英寸国产单晶取得突破，云南锗业、先导、三安等加速扩产，国产替代进入兑现窗口。

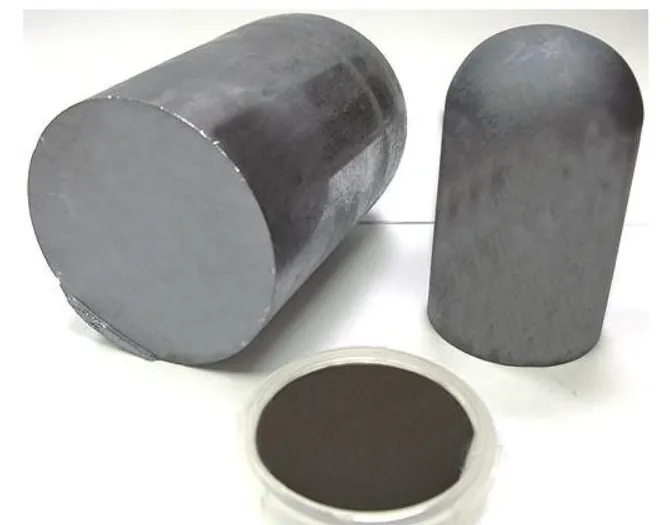

磷化铟晶圆 / 晶锭实拍图
01 / 材料
一块"会发光"的晶圆
磷化铟由金属铟（In）与磷（P）人工合成，是一种银灰色单晶无机化合物，熔点约 1600℃。它属于Ⅲ–Ⅴ族化合物半导体，和硅最大的不同在于：它是直接带隙材料——电子跃迁时能高效"发光"，而硅是间接带隙，发光效率极低。
这决定了它的命运：硅擅长"算"，InP 擅长"发光与收光"。在 1.3–1.6μm 光纤通信黄金波段，InP 与其上生长的 InGaAsP、InGaAs 合金晶格匹配，天然适合做激光器、调制器与探测器，是光通信收发两端绕不开的核心材料。
表 1 · 三类衬底材料定位对比（示意）
▲ InP 单晶生长时磷蒸气压极高、热应力难控，良率波动很大——业内合格率低则 2%、高则 40%，这也是它长期昂贵且紧缺的根本原因。
02 / 需求引擎
AI 把它推到了聚光灯下
过去 InP 是个安静的小众材料，真正点燃它的是这一轮 AI 算力竞赛。数据中心内部，GPU 与服务器之间靠海量光模块互联，而光模块的"心脏"——EML（电吸收调制激光器）正长在 InP 衬底上。
速率每升一档，对 InP 的消耗就近乎翻倍：一只 800G 光模块约需 4–8 颗 InP 激光器芯片，1.6T 则需 8–16 颗，单模块对衬底面积的需求约为 800G 的 2.7 倍。
4–8→8–16单模块 InP 激光器芯片用量（800G→1.6T，颗）
3 亿颗2025 全球数据中心 InP 芯片需求，约 2022 的 3 倍
→45%车载激光雷达 InP 器件渗透率（自约 20% 提升）
图 1 · 每只光模块 InP 激光器芯片用量（颗）
400G ——— 2–4 颗
800G ——— 4–8 颗
1.6T ——— 8–16 颗
速率每提升一档，InP 用量近乎翻倍（区间为行业测算）
不只是光模块
InP 的应用半径正在扩大：车载激光雷达用它做探测器（已上车蔚来、沃尔沃等）；卫星与商业航天用它做红外相机和星间激光通信；还延伸到毫米波雷达、太阳能电池、医疗传感与量子器件等高端场景。一条材料、多条赛道，需求弹性十足。
03 / 产业链全景
从一克高纯铟，到一颗光芯片
磷化铟产业链可拆成三段：上游原料与设备、中游衬底与外延、下游器件与应用。衬底（中游）是技术壁垒最高、也是国产化最难啃的环节。
UPSTREAM · 上游
原料 + 装备
高纯铟、高纯红磷等原料，以及单晶生长炉、研磨/抛光/切割与检测设备
高纯铟 7N+高纯红磷单晶生长炉抛光/切割设备
↓
MIDSTREAM · 中游（核心壁垒）
多晶合成 → 单晶生长 → 衬底加工 → 外延片
把原料做成低缺陷单晶锭，切磨抛成衬底，再在其上外延生长量子阱结构
InP 单晶锭InP 衬底 2/3/4/6″半绝缘/导电片InGaAs 外延片
↓
DOWNSTREAM · 下游
光芯片 / 器件 → 模块 → 终端
激光器（DFB/EML）、探测器、调制器封装成光模块，进入数据中心、5G、雷达
EML/DFB 激光器光电探测器光模块 800G/1.6T激光雷达 / 卫星
◆ 越往中游走，玩家越少。能稳定供应通信级高品质 InP 衬底的全球只有寥寥数家；外延片则被 Coherent、Lumentum、三菱电机等把持。这正是整条链上的"咽喉"。
04 / 技术壁垒
三种长晶法，与"6 英寸"这道坎
InP 单晶批量生长主要有三条技术路线，难点都在于驯服磷的高蒸气压、压住位错密度、控制晶圆翘曲。AXT 主用 VGF，住友以 VB/改良工艺见长。
表 2 · InP 单晶主流生长工艺
为什么大家都盯着 6 英寸？
目前主流衬底仍以 4 英寸为主。尺寸越大，单片切出的芯片越多、单位成本越低，也越能对接现代晶圆厂的标准化产线。据测算，6 英寸平台较 3 英寸单片产能提升约 4 倍，材料利用率提高约 30%。
★ 关键节点：2025 年 8 月，九峰山实验室与云南鑫耀的 6 英寸 InP 衬底合作取得突破，被视为大尺寸材料制备从核心装备到关键材料"全国产化"的一步。6 英寸衬底预计 2026–2027 年大批量进入商业化应用。
05 / 市场与供需
盘子不大，但坡很陡
就衬底环节本身而言，市场规模不算大但增速可观。据 Yole 等口径，全球 InP 衬底市场规模由 2019 年约 0.89 亿美元增至 2026 年约 2.02 亿美元，复合增速约 12.4%。
图 2 · 全球 InP 衬底市场规模（亿美元，机构口径）
2019 ——— 0.89
2022 ——— 1.27
2024 ——— 1.60
2026E ——— 2.02
沿约 12.4% 复合增速上行（不同机构口径存在差异）
真正的张力在供需。全球总产能 2025 年约 120 余万片、2026 年预计提至约 150 万片（折合 2 英寸），但 AI 高端需求集中爆发叠加良率波动，供给持续偏紧，价格随之走高：2 英寸片一年多涨价近 2 倍，急单价格一度逼近 3000 美元/片。
! 一个变量：硅光替代。在中低端 800G/1.6T 应用中，硅光（CW 光源 + 硅调制）对 InP 用量有显著替代效应，但高端 EML 仍高度依赖 InP。硅光渗透节奏，是供需的关键摆动项。
06 / 竞争格局
三家垄断九成，国产正在破局
衬底是典型寡头市场。按机构估算，日本住友电工份额最高（约 45%–60%），美国 AXT（中国子公司北京通美晶体）约 35%，日本 JX 金属约 5%，三家合计约九成。AXT 主要产能在中国，因此从产地口径看中国是最大供应国之一。
图 3 · 全球 InP 衬底竞争格局（机构估算，CR3≈90%）
住友电工（日） ～50%
AXT / 通美（美·中） ～35%
JX 金属（日） ～5%
其他 / 国产 ～10%
份额为机构估算区间中值，仅示意
AI 行情下，纯衬底标的 AXT 股价一年内出现数十倍级别飙升，把这条赛道彻底带火；国内企业则借"缺货 + 涨价 + 国产替代"三重逻辑加速追赶，从"原料在外、设备在外、技术在外"的困局中逐步突围。
07 / 产业链公司梳理
谁在做这块晶圆？
海外龙头
国产追赶者（A 股相关）
鑫耀半导体 | ||
先导稀材 | ||
天通凯巨 | ||
总结
磷化铟是一块典型的"小材料、大杠杆"晶圆：盘子不大，却卡在 AI 数据流最关键的收发节点上。短期享受 1.6T 升级与缺货涨价红利；中长期看，硅光替代节奏、6 英寸良率爬坡、以及国产份额能否从不足 10% 真正走向 30%+，将共同决定这条赛道的最终形态。
