半导体电镀设备的研发对象应被定义为完整制造系统，而非单一电镀槽或若干标准部件的组合。
对前道铜互连（BEOL）、TSV、RDL、Cu pillar、bump 和 panel-level fan-out 等应用而言，设备研发需要把电化学沉积过程转化为可定义、可控制、可验证、可维护的制造能力。
从项目管理角度看，研发起点应放在需求输入、设备指标、工艺验证和客户验收之间的一致映射上，机械结构选型和进度表编制应在该映射关系明确后展开。若这一映射关系不清晰，后续槽体、夹持、电源、液路、材料、软件和自动化设计都可能在集成阶段暴露接口偏差。
本文作为系列第一篇，先给出一个系统工程层面的研发框架。后续各篇再分别展开应用场景、需求书、方案评审、槽体流场、夹持密封、电源波形、材料兼容、软件联锁、供应链、集成验证和量产导入。
应用边界决定设备指标体系
半导体电镀设备的技术指标必须从目标应用推导，而不适宜从既有硬件平台反向假设。
在前道铜互连中，电化学沉积需要将金属完整填充到 vias 和 trenches 中，避免 seam 或 void 对电可靠性产生影响。Applied Materials 的 ECD 资料将这一点作为铜互连功能成立的基本条件。
先进封装中的指标体系不同。ECD 可用于 bump、pillar、RDL、TSV 和 pads 等结构，也覆盖 2.5D/3D、fan-out、fan-in、hybrid bonding 等封装路线。Lam Research 的 SABRE 3D 资料进一步指出，WLP 和 TSV 电镀相对 BEOL damascene 的沉积尺度更大，通常需要更长沉积时间和多步骤制程；关键工程目标包括高电镀速率下的晶圆内均匀性、die 内共面度、缺陷控制以及可靠的无空洞微凸块和焊点。
因此，立项阶段应首先明确应用边界：
前道互连：重点关注小尺寸结构填充、电可靠性、缺陷和后续 CMP 接口。 TSV/TGV：重点关注高深宽比结构的填充路径、种子层连续性、空洞风险和截面验证。 RDL：重点关注线宽线距、厚度均匀性、图形完整性、光刻胶兼容和大面积一致性。 Cu pillar / bump：重点关注高度、形貌、共面度、多金属体系和封装可靠性。 Panel-level fan-out：重点关注大面积基板搬运、翘曲、边缘效应、流场一致性和产能成本。
同一套设备平台可以覆盖多个应用，但不同应用对电场、流场、化学体系、夹持方式、传片方式和检测方法的权重并不相同。研发团队需要在需求阶段明确主应用和扩展应用，避免把多个应用的约束无差别叠加到第一版样机中。
需求分解应形成可验证的指标树
客户需求、工艺需求、设备需求和验收需求应在项目早期分层管理。
例如“支持 RDL 电镀”属于应用描述，尚未达到可直接设计的工程需求粒度。它需要进一步拆分为基板尺寸、种子层条件、线宽线距、目标镀层厚度、允许厚度偏差、边缘区域定义、前后处理接口、光刻胶兼容性、颗粒控制要求、检测方法和统计口径。
“提高节拍”也不能直接等价为提高电流或增加腔体数量。电镀速率的提高会同时影响传质、局部电流密度、温升、添加剂消耗、沉积应力、厚度均匀性和缺陷风险。SemiEngineering 对封装电镀的报道中提到，铜柱和 fan-out 应用中电镀速度与厚度均匀性存在工程折中，形貌差异和片内均匀性会影响 bumping yield 和可靠性。

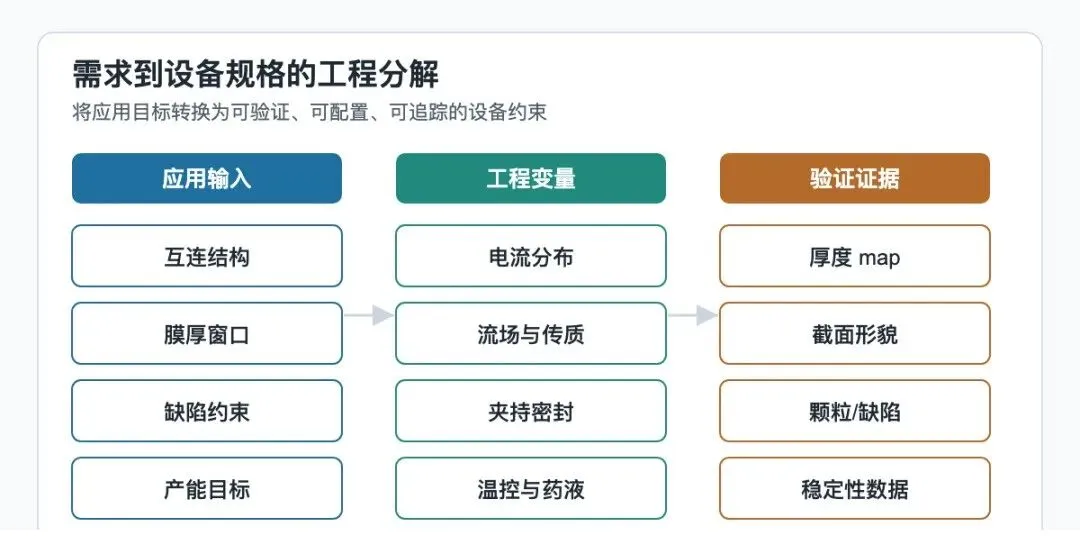

建议在第一版需求书中形成如下指标树：
电化学沉积结果由多物理场和材料体系共同决定
半导体电镀的局部沉积速率受多因素耦合影响，包括电流密度、电位分布、离子输运、添加剂吸附、温度、边界层厚度、种子层电阻、图形几何和晶圆夹持条件。设备研发不能把电镀结果归因于单一子系统。
Applied Materials 的 Raider ECD 资料提到，300mm 晶圆电镀使用可动态改变电流密度的 chamber reactor，并通过多区阳极阵列适配超薄和高电阻种子层。这类设计目标对应的是晶圆尺度扩大、种子层变薄和图形结构复杂化之后的电流分布控制问题。
从设备研发角度，至少需要建立以下耦合关系：
电源与波形：影响电流密度分布、沉积速率、形貌、应力和异常保护。 槽体与流场：影响离子输运、添加剂分布、边界层厚度、气泡排出和温度稳定性。 夹持与接触：影响接触电阻、边缘电场、密封可靠性、edge exclusion 和金属污染风险。 化学与过滤：影响添加剂寿命、颗粒水平、金属离子浓度、交叉污染和维护周期。 机械与自动化：影响传片节拍、晶圆保护、位置重复性、维护空间和整机稼动率。 软件与数据：影响 recipe 管理、报警策略、权限控制、日志追溯、SECS/GEM 和厂务联锁。
研发评审时应避免只按专业边界检查设计完成度。更有效的方式是按 wafer result 建立问题链路，例如“边缘厚度异常”、“局部 void”、“颗粒升高”、“片间漂移”、“节拍波动”、“报警误触发”，再反向检查相关子系统是否具有可调参数、数据记录和验证方法。
平台架构需要同时考虑工艺能力和工程可维护性
一台先进电镀设备通常包括前处理、主电镀、后清洗、甩干、传片、对准、夹持密封、电源、药液循环、过滤、温控、补液、排废、安全联锁、recipe 管理、日志和厂务接口。研发过程中，这些模块可以分工开发，但最终必须通过整机平台验证。
Applied Materials 的 Nokota ECD 资料不仅描述先进封装电镀应用，也强调 wafer protection、multi-metal plating sequence、seal leak testing、post-process cleaning、HotSwap 维护和模块化配置。这些内容说明，量产设备的研发对象还包括晶圆保护、维护效率、工艺切换和长期运行稳定性。
因此，样机阶段需要区分三类目标：
工艺可行性：设备能否在目标结构上形成符合要求的沉积结果。 工程稳定性：设备能否在多批次、多 recipe、多维护周期中保持重复性。 现场可维护性：设备能否在异常、换液、密封件更换、过滤器维护和软件报警后恢复到可追溯状态。
若样机阶段只验证单片最佳结果，而未建立连续运行、异常恢复、维护后复测和数据追溯机制，后续客户现场导入会出现较高工程风险。
面板级封装扩大了设备研发边界
先进封装正在推动 ECD 从晶圆级平台向更大面积和更多材料体系扩展。RDL、Cu pillar、microbump、TSV/TGV、fan-out 和 panel-level packaging 对设备平台提出了不同约束，尤其是 panel-level 方向会进一步放大搬运、翘曲、夹持、边缘效应、流场一致性和产能成本问题。
ACM Research 在 2025 年 11 月发布的 Ultra ECP ap-p 信息中，将该工具定位为面向 fan-out panel-level packaging 的水平面板电化学电镀工具，支持 pillar、bump 和 RDL 工艺，并覆盖 Cu、Ni、SnAg、Au 等材料。这类公开进展表明，先进封装电镀设备正在从晶圆级单一平台向更细分的应用平台演化。
对于研发项目，面板级方向不应简单视为尺寸放大。设备定义阶段至少需要重新评估：
基板搬运方式和夹持边界。 大面积电流分布和流场均匀性。 翘曲、局部接触和密封可靠性。 水平/垂直电镀架构对颗粒、气泡和维护的影响。 多金属工艺之间的交叉污染和清洗策略。 客户验收是否按单板、批次、区域或结构单元统计。
这些约束会影响平台架构、供应链能力、工艺开发周期和成本模型，不能留到整机集成阶段再补充定义。
研发流程建议：从需求冻结到验证闭环
面向研发工程团队，建议将半导体电镀设备研发流程划分为六个阶段。
1. 应用定义
明确主应用、扩展应用、基板类型、目标结构、前后工序接口、客户检测方法和不可承诺边界。该阶段输出应用规格书和初版验证矩阵。
2. 指标分解
将客户目标转化为工艺指标、设备指标、子系统指标和验收指标。该阶段输出需求追踪矩阵，确保每项客户需求都有对应设计输入和验证方法。
3. 方案评审
评审单片/批量、水平/垂直、槽体架构、晶圆夹持、液流路径、电源方案、化学管理、自动化方式、软件架构和安全联锁。该阶段应明确哪些参数冻结，哪些参数保留工程调节空间。
4. 子系统开发
机械、电气、液路、材料、软件、工艺和供应链并行推进，但需围绕统一接口文档和风险清单更新。关键件应建立来料检验、兼容性验证和备选供应商策略。
5. 整机集成
整机集成不应只检查各子系统是否运行，还应验证 wafer result 与设备日志、传感器数据、recipe 参数和维护记录之间是否能建立因果追溯。典型集成问题包括液路污染、气泡、节拍冲突、报警策略、机械干涉和厂务波动。
6. 验证与导入
验证阶段需要覆盖 FAT、SAT、工艺验证、重复性、稳定性、维护后复测、异常恢复和客户验收口径。验证输出应包括数据包、问题闭环记录、变更记录和量产导入风险清单。
小结
半导体电镀设备研发是一项系统工程。其核心工作是将电化学沉积过程、目标应用结构、设备子系统和客户验收数据连接成闭环。
对研发工程团队而言，研发质量不取决于单一子系统性能描述，而取决于需求分解是否清晰、关键耦合是否识别、调节参数是否可控、验证口径是否明确、异常数据是否可追溯。
本系列后续将沿这一框架展开。下一篇将从应用场景出发，比较前道铜互连、TSV、RDL、Cu pillar、bump 和 panel-level fan-out 对设备路线的不同约束。
说明：主要由AI根据公开材料整理，很多实际研发Knowhow和经验需要业内专业人士指导，这个系列主要是服务笔者自己学习和记录，不当之处，请多指正。
