STM32F103 标准库工程模板怎么建?把官方库、头文件路径和源码关系一次讲清楚

在学习 STM32 的过程中，初学者往往不是被寄存器或 C 语言本身难住，而是对工程模板的结构和文件关系感到陌生。

标准库解压后，有 Libraries、Project、Utilities；

Keil 工程里，又有 CORE、FWLIB、USER、STARTUP、CMSIS。

网上教程里的目录命名还不统一，有的叫 CORE，有的叫 CMSIS，有的叫 USER，有的叫 APP。

看得越多，反而越乱。

其实创建 STM32 标准库工程模板，核心不是死记某个教程的步骤，而是搞清楚三个问题：

第一，官方标准库里到底有哪些东西？

第二，哪些文件必须放进自己的工程？

第三，Keil 里为什么既要添加源文件，又要配置 Include Paths？

只要这三个问题搞明白，后面创建 GPIO、USART、TIM、ADC、DMA 工程，思路就会清楚很多。

这篇文章以STM32F103C8T6 + 标准外设库 + Keil MDK为例，把标准库工程模板从头梳理一遍。

为什么要先认识标准库？

很多初学者创建 STM32 工程时，习惯直接照着教程复制文件。

这个做法短期能跑起来，但问题是：换一个芯片，不知道启动文件怎么选；换一个外设，不知道库函数文件在哪里；编译报错，不知道是头文件路径问题，还是源文件没加。

看到 STM32F10X_MD、USE_STDPERIPH_DRIVER，不知道这些宏到底从哪来。所以，学习 STM32 标准库，不能只会复制工程模板。标准库本质上是 ST 官方提供的一套开发工具箱。

你不需要一开始逐行读懂里面所有源码，但至少要知道：

（1）标准库有哪些主要目录；

（2）每个目录大概放什么内容；

（3）工程模板需要哪些文件；

（4）官方例程在哪里；

（5）库函数说明书在哪里；

（6）出问题时应该回到哪里查。

一句话：

先知道标准库有什么，再知道东西在哪里，最后用到哪里深入哪里。

官方标准库根目录怎么看？

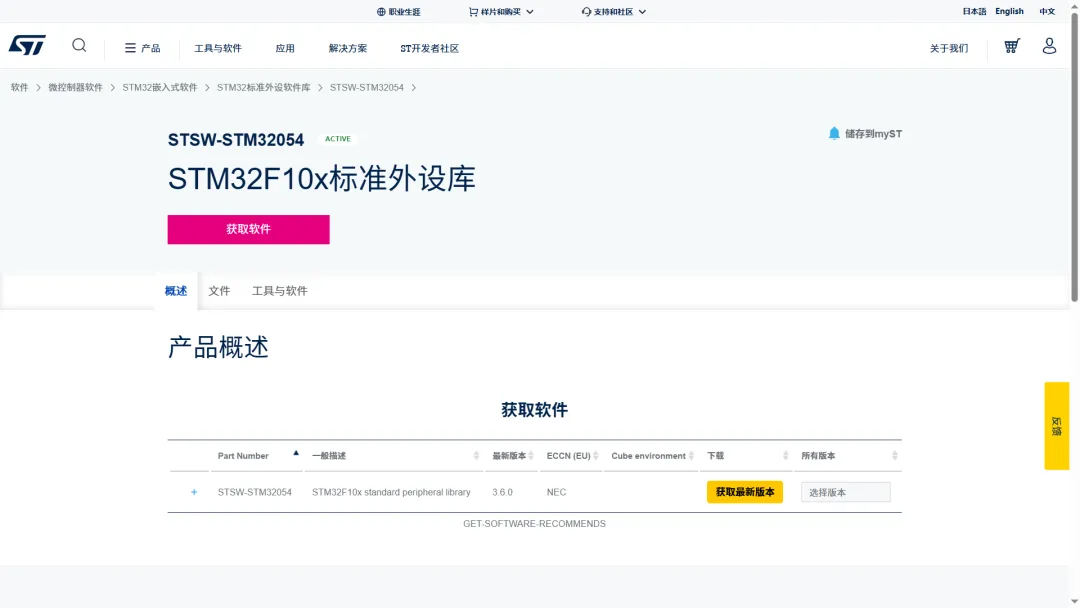

首先，你需要从 ST 官方网站下载 STM32F10x 标准外设库（推荐最新稳定版本 V3.6.0）：https://www.st.com.cn/zh/embedded-software/stsw-stm32054.html?utm_source

页面说明：下载页面包含版本信息、授权协议、用户手册（.chm）等资源，建议保留手册以便查阅函数说明。

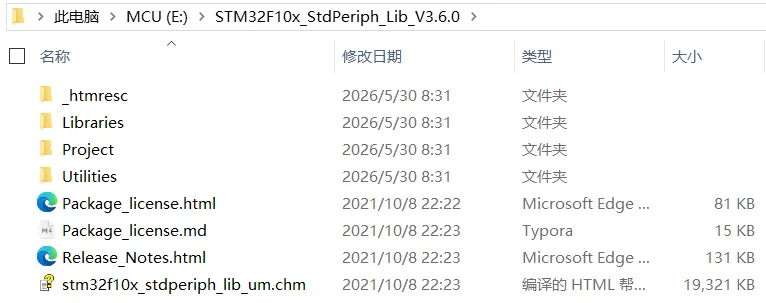

解压后根目录如下：

以 STM32F10x_StdPeriph_Lib_V3.6.0 为例，解压后根目录如下：

STM32F10x_StdPeriph_Lib_V3.6.0├─ _htmresc                         ← HTML 文档资源，可跳过├─ Libraries                        ← 重点，工程所需库文件├─ Project                          ← 重点，官方模板和官方例程├─ Utilities                        ← 官方评估板支持包，普通开发板可跳过├─ Package_license.html             ← 授权说明，可跳过├─ Package_license.md               ← 授权说明，可跳过├─ Release_Notes.html               ← 版本说明，可跳过└─ stm32f10x_stdperiph_lib_um.chm   ← 标准库用户手册，建议保留

这里面初学者重点看三个东西：

LibrariesProjectstm32f10x_stdperiph_lib_um.chm

其中：

Libraries 是工程真正需要的库文件。Project   是官方模板和官方例程。stm32f10x_stdperiph_lib_um.chm 是标准库用户手册。

至于 _htmresc、授权文件、版本说明，前期知道它们存在即可，不需要重点研究。

Utilities 主要是 ST 官方评估板支持包，比如官方开发板上的 LCD、按键、LED 等板级资源。普通最小系统板或者自己画的板子，一般不需要重点使用。

所以，创建标准库工程模板时，最重要的一句话是：

重点看 Libraries 和 Project。

Libraries：工程真正需要的库文件

Libraries 是标准库最核心的目录。

它包含两部分：

Libraries├─ CMSIS└─ STM32F10x_StdPeriph_Driver

可以简单理解为：

CMSIS                         → 内核和芯片支持STM32F10x_StdPeriph_Driver    → STM32外设标准库驱动

再说得通俗一点：

CMSIS 让程序认识 Cortex-M3 内核和 STM32F10x 芯片。

StdPeriph_Driver 提供 GPIO、RCC、USART、TIM、ADC、DMA 等外设库函数。

一个负责底层基础，一个负责外设操作。

CMSIS：启动、内核、芯片和系统时钟

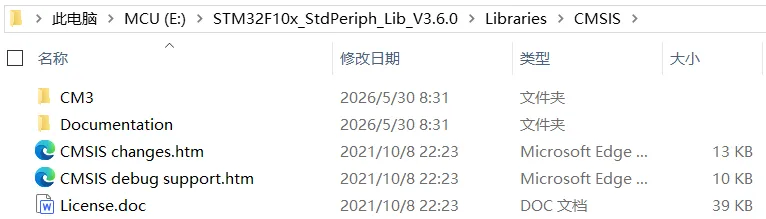

在 STM32F10x 标准库中，CMSIS 重点看这个路径：

Libraries└─ CMSIS   └─ CM3      ├─ CoreSupport       ← Cortex-M3 内核支持      └─ DeviceSupport     ← ST 芯片支持

1. CoreSupport

CoreSupport├─ core_cm3.c    ← Cortex-M3 内核支持源文件└─ core_cm3.h    ← Cortex-M3 内核支持头文件

这两个文件提供 Cortex-M3 内核相关支持，比如：

NVIC；SysTick；SCB；内核寄存器访问；一些内核相关的基础定义。

简单理解：

core_cm3.c 和 core_cm3.h 是 Cortex-M3 内核支持文件。

2. DeviceSupport

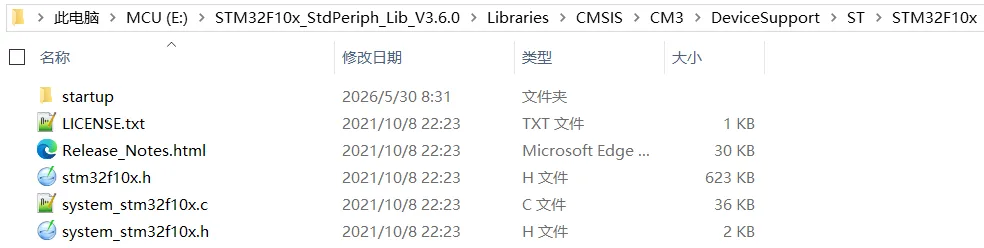

DeviceSupport 里重点看：

DeviceSupport└─ ST   └─ STM32F10x      ├─ startup                 ← 启动文件目录      ├─ stm32f10x.h             ← STM32F10x 芯片总头文件      ├─ system_stm32f10x.c      ← 系统时钟初始化源文件      └─ system_stm32f10x.h      ← 系统时钟初始化头文件

这里面每个文件都很关键。

其中：

stm32f10x.h             ← 定义寄存器、外设基地址、中断号、芯片宏system_stm32f10x.c      ← 提供 SystemInit()，负责系统时钟初始化startup_xx.s            ← 复位后最先执行，最后进入 main()

启动文件应该怎么选？

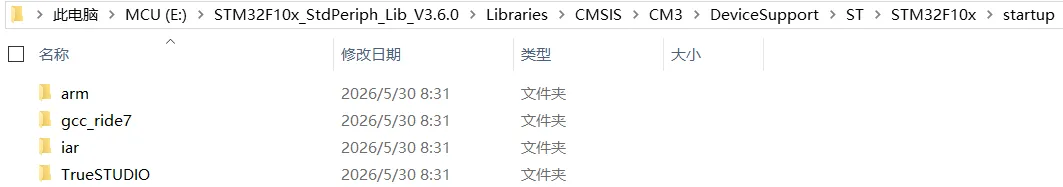

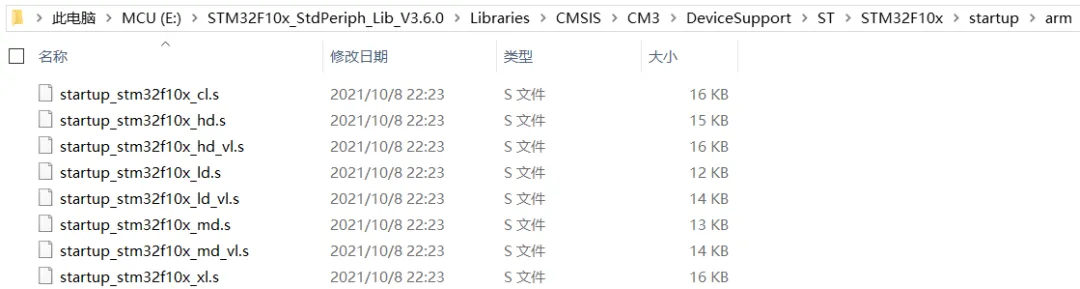

Keil 使用的启动文件在：

STM32F10x└─ startup   └─ arm                          ← Keil MDK 使用这个目录      ├─ startup_stm32f10x_ld.s    ← 低容量芯片      ├─ startup_stm32f10x_md.s    ← 中容量芯片，STM32F103C8T6 常用      ├─ startup_stm32f10x_hd.s    ← 大容量芯片      ├─ startup_stm32f10x_xl.s    ← 超大容量芯片      └─ startup_stm32f10x_cl.s    ← 互联型芯片

这些文件不是随便选的，而是根据芯片容量和系列选择。

常见含义如下：

ld    → Low-density，低容量芯片md    → Medium-density，中容量芯片hd    → High-density，大容量芯片xl    → XL-density，超大容量芯片cl    → Connectivity line，互联型芯片

以 STM32F103C8T6 为例，它通常是 64KB Flash，属于中容量芯片，所以选择：startup_stm32f10x_md.s

这一步非常重要，启动文件选错，轻则编译异常，重则程序运行不正常。

标准外设库驱动目录：inc 和 src 分别干什么？

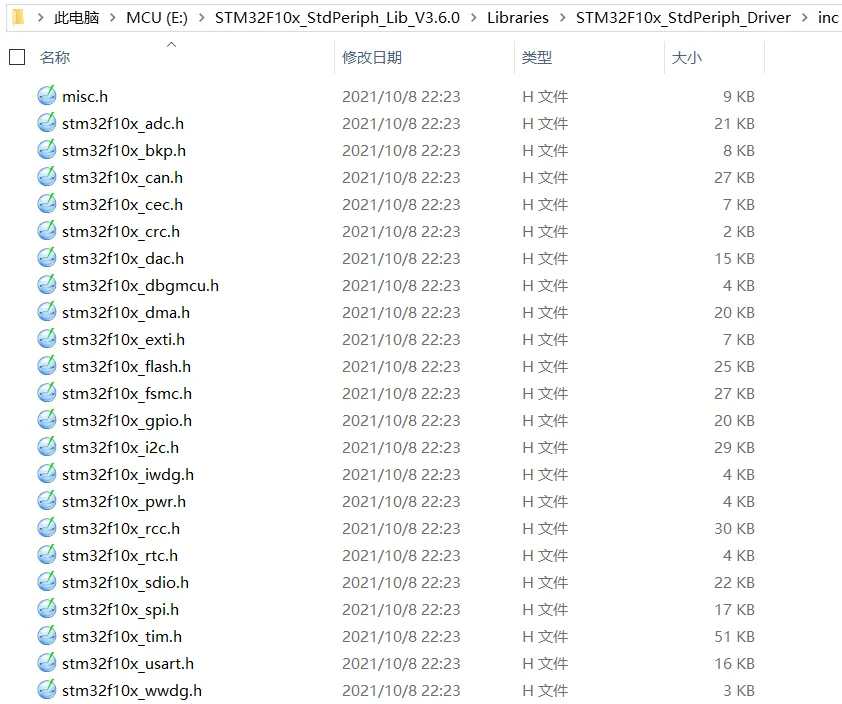

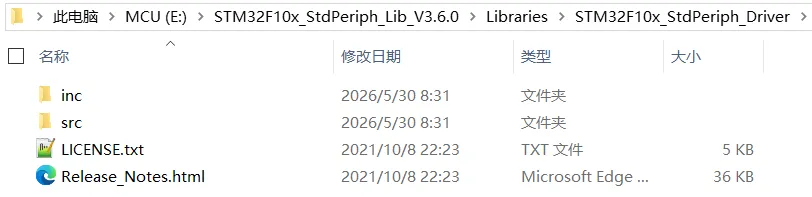

标准外设库驱动本体在：

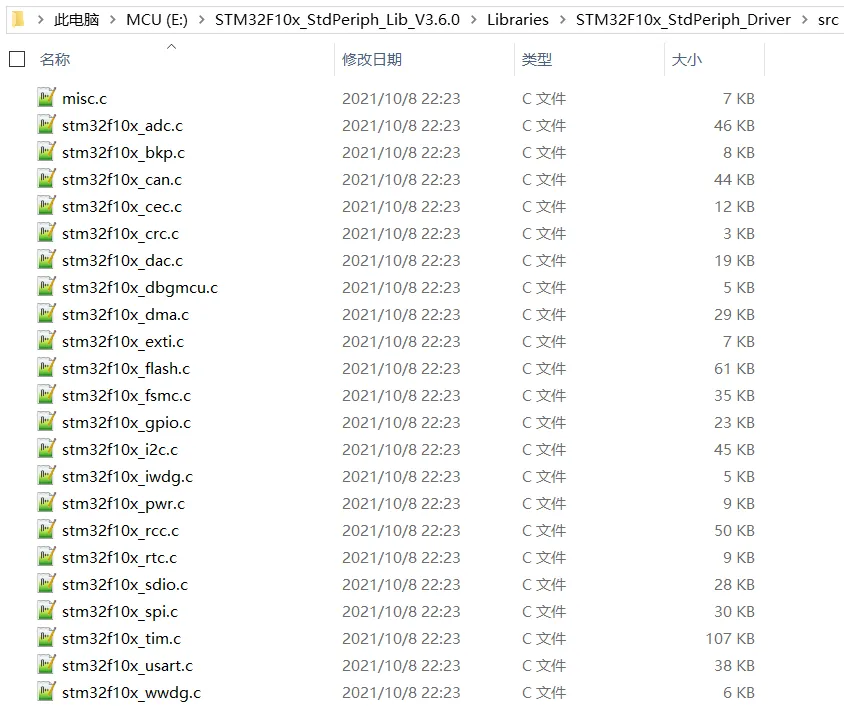

Libraries└─ STM32F10x_StdPeriph_Driver   ├─ inc                     → 头文件目录   └─ src                     → 源文件目录

展开后是这样：

Libraries└─ STM32F10x_StdPeriph_Driver   ├─ inc                         ← 外设驱动头文件目录   │  ├─ misc.h                   ← NVIC、SysTick 等辅助函数声明   │  ├─ stm32f10x_gpio.h         ← GPIO 头文件   │  ├─ stm32f10x_rcc.h          ← 时钟控制头文件   │  ├─ stm32f10x_usart.h        ← 串口头文件   │  ├─ stm32f10x_tim.h          ← 定时器头文件   │  ├─ stm32f10x_adc.h          ← ADC 头文件   │  ├─ stm32f10x_dma.h          ← DMA 头文件   │  └─ ...   │   └─ src                         ← 外设驱动源文件目录      ├─ misc.c                   ← NVIC、SysTick 等辅助函数实现      ├─ stm32f10x_gpio.c         ← GPIO 驱动实现      ├─ stm32f10x_rcc.c          ← RCC 驱动实现      ├─ stm32f10x_usart.c        ← USART 驱动实现      ├─ stm32f10x_tim.c          ← TIM 驱动实现      ├─ stm32f10x_adc.c          ← ADC 驱动实现      ├─ stm32f10x_dma.c          ← DMA 驱动实现      └─ ...

这里要重点理解：

inc 里面放的是 .h 头文件。

src 里面放的是 .c 源文件。

.h 文件主要负责声明，比如函数声明、结构体定义、宏定义。

.c 文件主要负责实现，也就是真正的函数代码。

举个例子：

函数声明：FWLIB\inc\stm32f10x_gpio.h

函数实现：FWLIB\src\stm32f10x_gpio.c

所以不能只复制 inc，也不能只配置头文件路径。

如果你要使用 GPIO 标准库函数，就不仅要让编译器找到 stm32f10x_gpio.h，还要让 stm32f10x_gpio.c 参与编译。

这也是很多初学者经常报错的地方。

Project：官方模板和官方例程

Project 目录也非常重要。

Project├─ STM32F10x_StdPeriph_Template  ← 官方标准库工程模板└─ STM32F10x_StdPeriph_Examples  ← 官方标准库外设例程

网上教程很多，但真正可靠的起点，还是官方模板和官方例程。

因为官方例程和标准库版本是匹配的，展示的是 ST 推荐的基本用法。

当网上资料说法不一致时，建议优先回到官方 Project 目录查。

官方模板里面有什么？

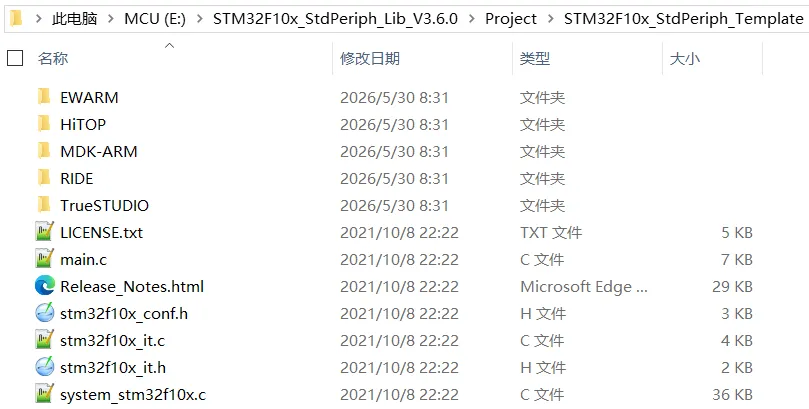

官方模板目录如下：

Project└─ STM32F10x_StdPeriph_Template   ├─ EWARM                  ← IAR Embedded Workbench 工程文件目录，使用 IAR 时参考   ├─ HiTOP                  ← HiTOP 工具链工程文件目录，普通 Keil 用户可跳过   ├─ MDK-ARM                ← Keil MDK 工程文件目录，使用 Keil 时重点看   ├─ RIDE                   ← RIDE 工具链工程文件目录，普通 Keil 用户可跳过   ├─ TrueSTUDIO             ← TrueSTUDIO 工程文件目录，普通 Keil 用户可跳过   │   ├─ LICENSE.txt            ← 模板工程授权说明，可了解，创建工程时不是必须文件   ├─ Release_Notes.html     ← 模板工程版本说明，可跳过   │   ├─ main.c                 ← 主函数模板，程序入口，实际项目通常要改成自己的 main.c   ├─ stm32f10x_conf.h       ← 标准库配置文件，决定包含哪些外设库头文件，重点   ├─ stm32f10x_it.c         ← 中断服务函数源文件，写 SysTick、USART、EXTI 等中断函数   ├─ stm32f10x_it.h         ← 中断服务函数头文件，声明中断函数   └─ system_stm32f10x.c     ← 系统时钟初始化文件，提供 SystemInit()，重点

这里面重点看：

STM32F10x_StdPeriph_Template├─ main.c                 ← 主函数模板├─ stm32f10x_it.c         ← 中断服务函数源文件├─ stm32f10x_it.h         ← 中断服务函数头文件├─ stm32f10x_conf.h       ← 标准库配置文件├─ system_stm32f10x.c     ← 系统时钟文件，模板中也提供一份

这里面最容易被忽略，但又非常关键的是：

stm32f10x_conf.h

/**  ******************************************************************************  * @file    Project/STM32F10x_StdPeriph_Template/stm32f10x_conf.h   * @author  MCD Application Team  * @version V3.6.0  * @date    20-September-2021  * @brief   Library configuration file.  ******************************************************************************  * @attention  *  * Copyright (c) 2011 STMicroelectronics.  * All rights reserved.  *  * This software is licensed under terms that can be found in the LICENSE file  * in the root directory of this software component.  * If no LICENSE file comes with this software, it is provided AS-IS.  *  ******************************************************************************  *//* Define to prevent recursive inclusion -------------------------------------*/#ifndef __STM32F10x_CONF_H#define __STM32F10x_CONF_H/* Includes ------------------------------------------------------------------*//* Uncomment/Comment the line below to enable/disable peripheral header file inclusion */#include"stm32f10x_adc.h"#include"stm32f10x_bkp.h"#include"stm32f10x_can.h"#include"stm32f10x_cec.h"#include"stm32f10x_crc.h"#include"stm32f10x_dac.h"#include"stm32f10x_dbgmcu.h"#include"stm32f10x_dma.h"#include"stm32f10x_exti.h"#include"stm32f10x_flash.h"#include"stm32f10x_fsmc.h"#include"stm32f10x_gpio.h"#include"stm32f10x_i2c.h"#include"stm32f10x_iwdg.h"#include"stm32f10x_pwr.h"#include"stm32f10x_rcc.h"#include"stm32f10x_rtc.h"#include"stm32f10x_sdio.h"#include"stm32f10x_spi.h"#include"stm32f10x_tim.h"#include"stm32f10x_usart.h"#include"stm32f10x_wwdg.h"#include"misc.h"/* High level functions for NVIC and SysTick (add-on to CMSIS functions) *//* Exported types ------------------------------------------------------------*//* Exported constants --------------------------------------------------------*//* Uncomment the line below to expanse the "assert_param" macro in the    Standard Peripheral Library drivers code *//* #define USE_FULL_ASSERT    1 *//* Exported macro ------------------------------------------------------------*/#ifdef  USE_FULL_ASSERT/**  * @brief  The assert_param macro is used for function's parameters check.  * @param  expr: If expr is false, it calls assert_failed function which reports   *         the name of the source file and the source line number of the call   *         that failed. If expr is true, it returns no value.  * @retval None  */  #define assert_param(expr) ((expr) ? (void)0 : assert_failed((uint8_t *)__FILE__, __LINE__))/* Exported functions ------------------------------------------------------- */  voidassert_failed(uint8_t* file, uint32_t line);#else  #define assert_param(expr) ((void)0)#endif/* USE_FULL_ASSERT */#endif/* __STM32F10x_CONF_H */

它决定标准库包含哪些外设头文件。

例如你要用 GPIO、RCC、USART，通常就会在 stm32f10x_conf.h 中包含对应头文件：

#include"stm32f10x_gpio.h"#include"stm32f10x_rcc.h"#include"stm32f10x_usart.h"

所以 stm32f10x_conf.h 可以理解为：

标准外设库的配置入口文件。

官方例程怎么用？

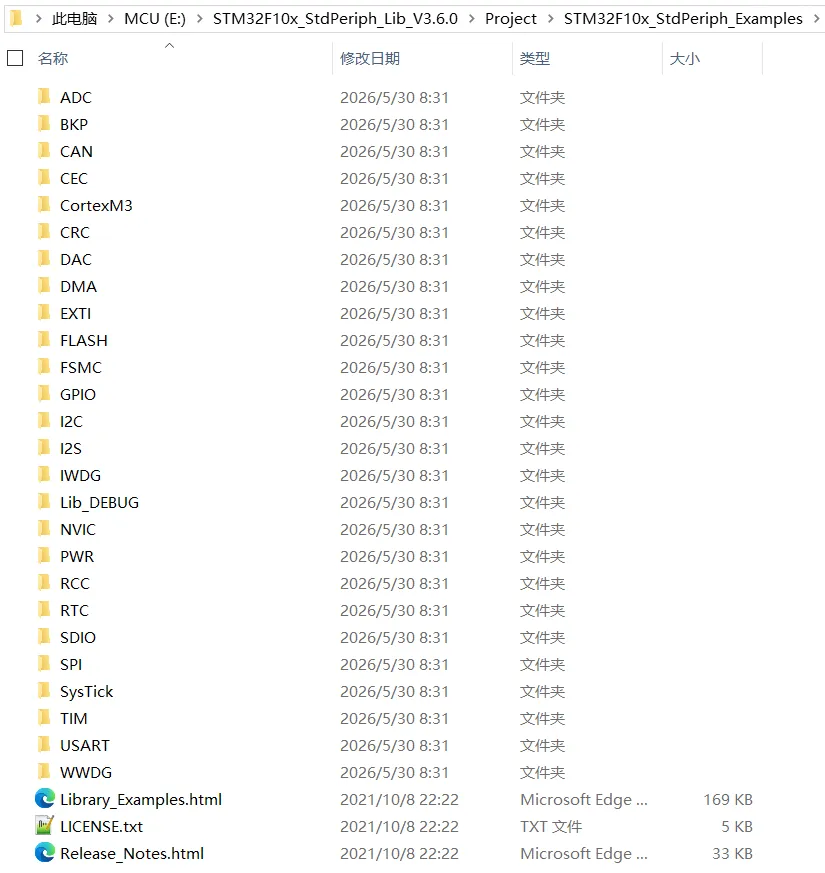

官方例程目录一般按外设分类：

STM32F10x_StdPeriph_Examples├─ GPIO├─ USART├─ TIM├─ ADC├─ DMA├─ SPI├─ I2C├─ EXTI├─ NVIC├─ RCC├─ SysTick└─ ...

用到哪个外设，就优先看哪个目录。

比如：

学 GPIO，就看 GPIO；

学串口，就看 USART；

学定时器，就看 TIM；

学 ADC，就看 ADC；

学 DMA，就看 DMA。

这比到处搜零散代码更靠谱，因为官方例程至少能保证：

库版本匹配；

函数调用方式规范；

文件依赖关系清楚；

适合作为入门参考。

创建工程模板的具体步骤

下面开始正式创建工程模板。

第 1 步：新建工程文件夹

新建文件夹：

STM32F103C8T6_StdPeriph_Template

这个名字表示：

STM32F103C8T6  ← 目标芯片StdPeriph      ← 使用标准外设库Template       ← 工程模板

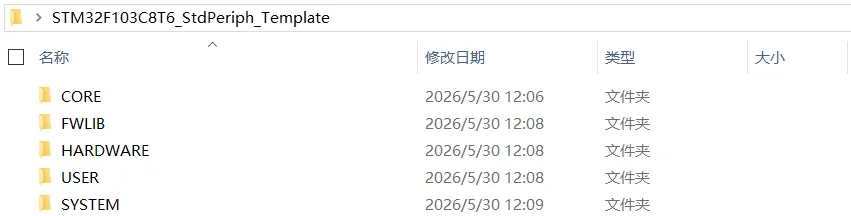

在模板根目录下，手动创建这些源码组织目录：

STM32F103C8T6_StdPeriph_Template├─ CORE├─ FWLIB│  ├─ inc│  └─ src├─ USER├─ HARDWARE└─ SYSTEM

注意：这里只需要手动创建源码目录。下面这些不要急着手动创建：

ObjectsListingsDebugConfigRTE.uvprojx.uvoptx

这些一般由 Keil 新建工程或编译工程时自动生成。

第 2 步：复制 CORE 文件

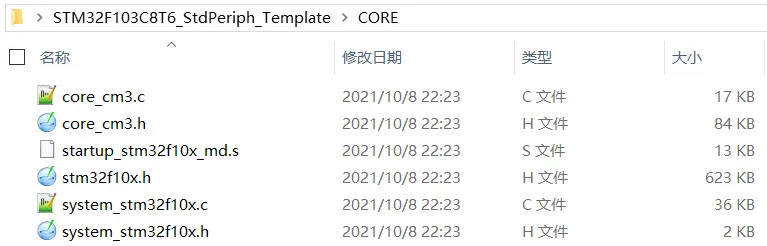

从官方库中复制以下文件到 CORE：

CORE├─ core_cm3.c├─ core_cm3.h├─ stm32f10x.h├─ system_stm32f10x.c├─ system_stm32f10x.h└─ startup_stm32f10x_md.s

对于 STM32F103C8T6，启动文件使用：

startup_stm32f10x_md.s

因为 STM32F103C8T6 属于中容量芯片。

第 3 步：复制 FWLIB 文件

把官方标准外设库驱动复制到 FWLIB。

对应关系如下：

官方 STM32F10x_StdPeriph_Driver\inc    → 工程 FWLIB\inc官方 STM32F10x_StdPeriph_Driver\src    → 工程 FWLIB\src

最终目录如下：

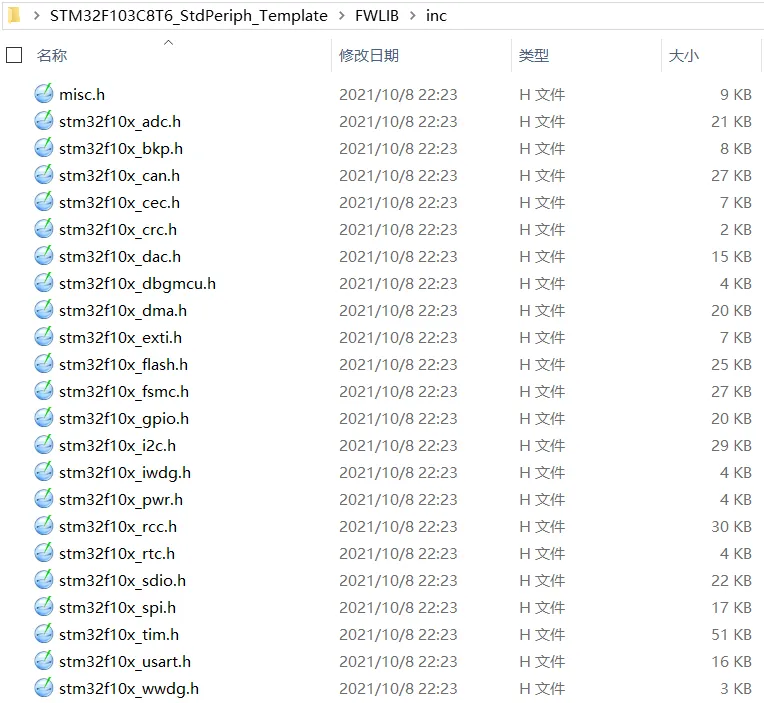

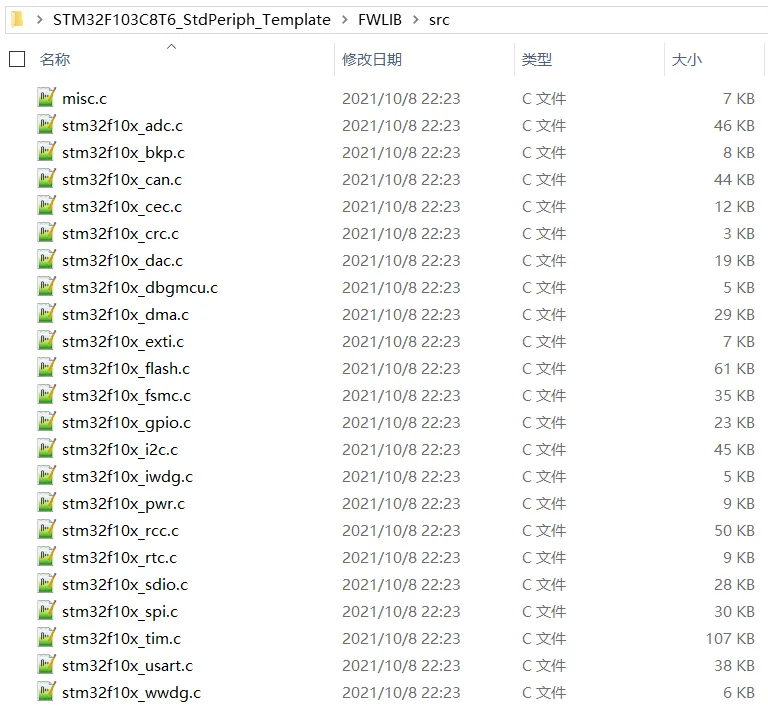

FWLIB├─ inc│  ├─ stm32f10x_gpio.h│  ├─ stm32f10x_rcc.h│  ├─ stm32f10x_usart.h│  └─ ...└─ src├─ stm32f10x_gpio.c├─ stm32f10x_rcc.c├─ stm32f10x_usart.c└─ ...

初学阶段可以把 src 里的 .c 文件全部加入工程，省得漏文件，后期项目成熟后，也可以只加入实际使用到的外设源文件。

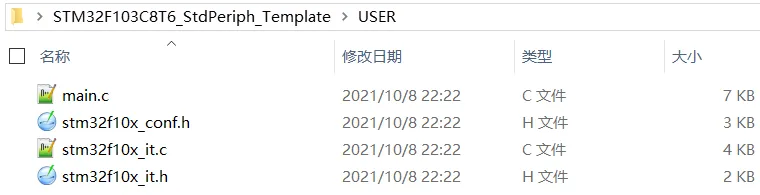

第 4 步：复制 USER 文件

从官方模板复制或自己创建以下文件：

USER├─ main.c├─ stm32f10x_it.c├─ stm32f10x_it.h└─ stm32f10x_conf.h

注意：

官方模板中的 main.c 可能包含官方评估板相关代码，比如 LCD、LED、串口打印等，如果你用的是普通最小系统板，建议把 main.c 改成干净版本。

例如：

#include"stm32f10x.h"intmain(void){    while (1)    {    }}

先保证工程能干净编译通过，再逐步添加 LED、按键、串口等功能。

第 5 步：新建 Keil 工程

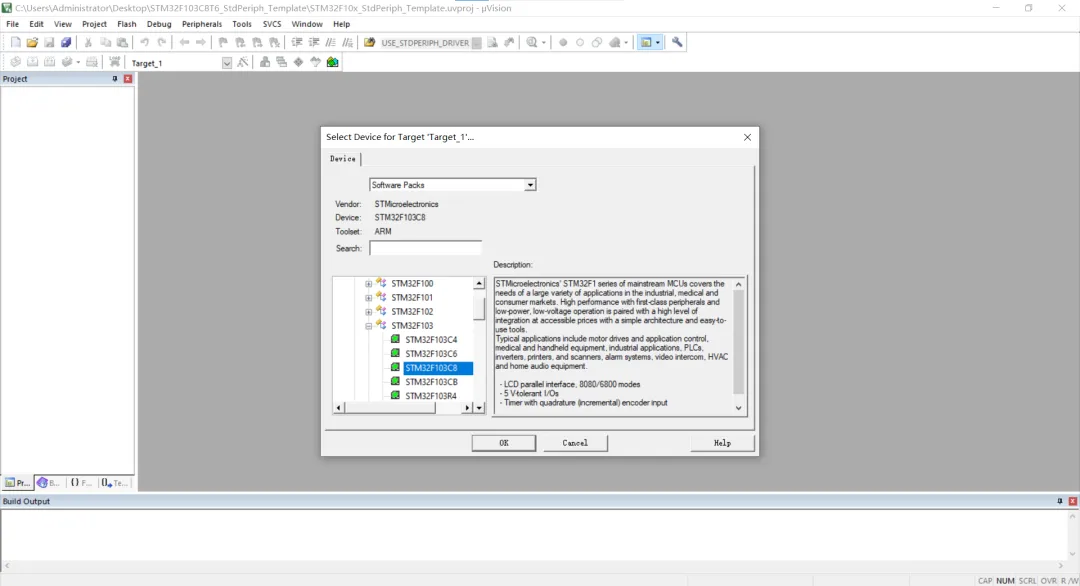

打开 Keil，新建工程，选择芯片：STM32F103C8

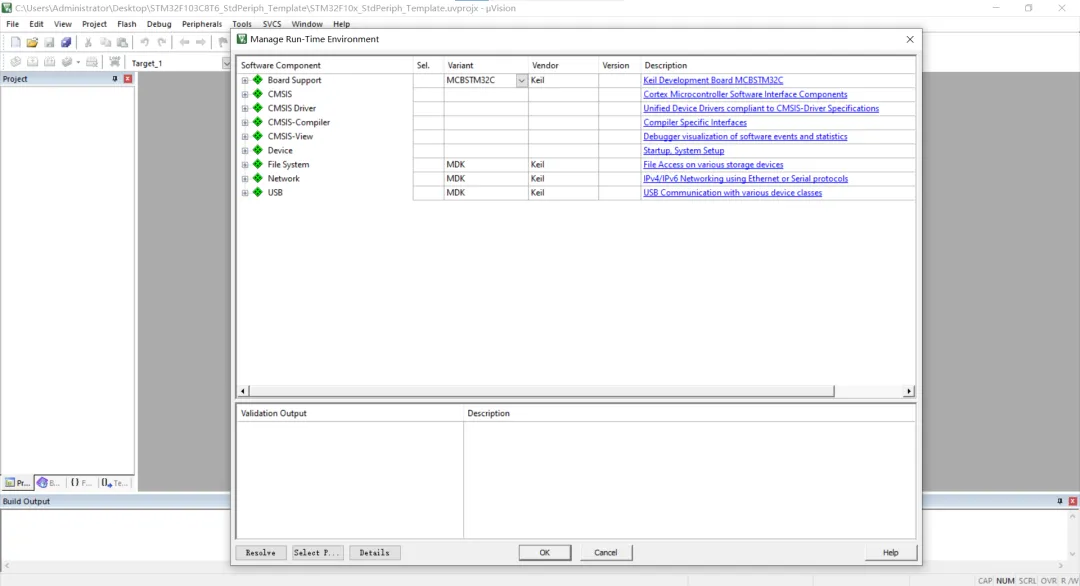

这是 Keil 的 Manage Run-Time Environment 窗口，简称 RTE 管理窗口。它的作用是让你选择 Keil Pack 里的组件，比如：

CMSISDeviceFile SystemNetworkUSBBoard Support

也就是说，它主要服务于 Keil Pack / CMSIS-Pack 组件化工程。因为我们现在创建的是传统标准库工程模板，不是用 Keil Pack 自动生成组件的工程，所以直接关闭就可以了。此时可以看到工程根目录下，由 Keil 新建工程或编译工程时自动生成了一些文件。

你现在看到的是：

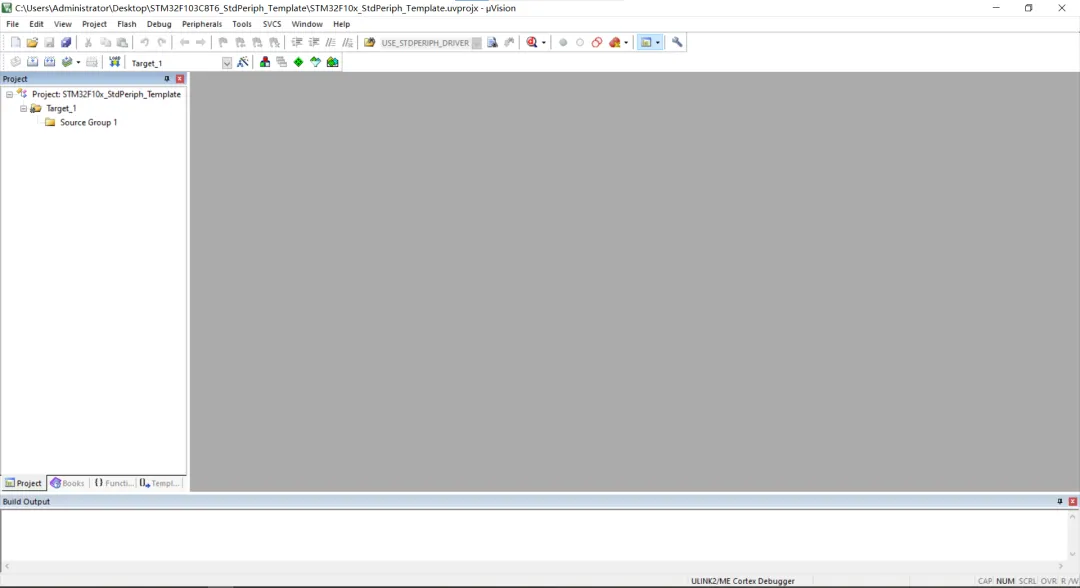

Project: STM32F10x_StdPeriph_Template└─ Target_1   └─ Source Group 1

Source Group 1 是 Keil 默认生成的分组。你可以把它删掉或重命名，然后在 Target_1 下面建立我们需要的分组：

Target_1├─ CORE├─ FWLIB├─ USER├─ HARDWARE└─ SYSTEM

注意：这些是 Keil 工程里的 Group，属于虚拟分组，不一定等于 Windows 真实文件夹。但我们建议让它和真实目录同名，这样最清楚：

真实文件夹 CORE     ↔ Keil Group CORE真实文件夹 FWLIB    ↔ Keil Group FWLIB真实文件夹 USER     ↔ Keil Group USER真实文件夹 HARDWARE ↔ Keil Group HARDWARE真实文件夹 SYSTEM   ↔ Keil Group SYSTEM

操作上一般是：

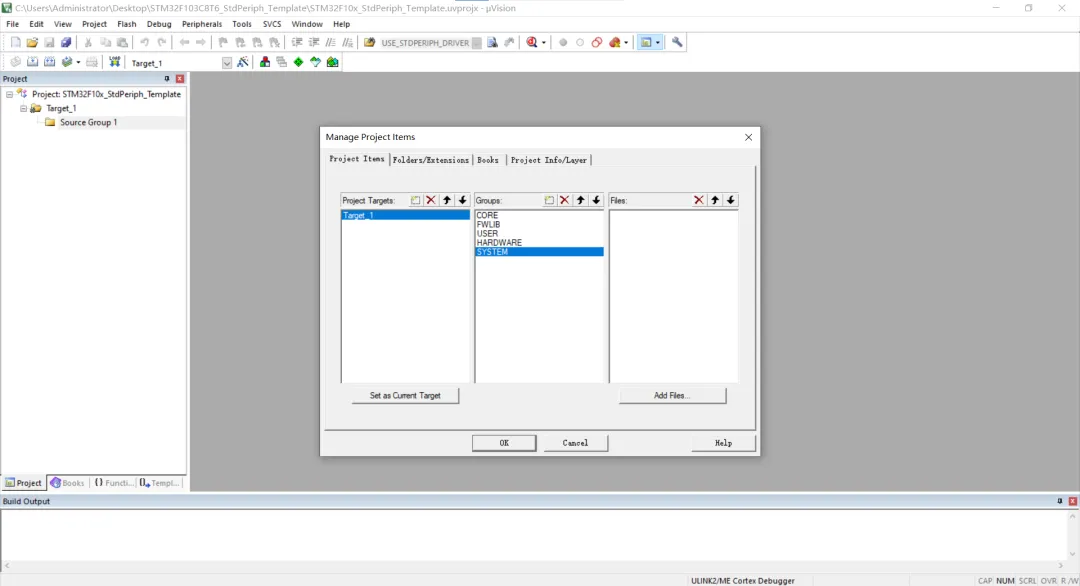

右键 Target_1→ Manage Project Items→ 在 Groups 里删除 Source Group 1 或重命名→ 添加 CORE、FWLIB、USER、HARDWARE、SYSTEM或者右键 Source Group 1，先把它重命名成 CORE，再继续添加其他 Group。

如果想更贴近传统教程，也可以在 Keil 里建：

STARTUPCMSISFWLIBUSER

但建议真实文件目录仍然保持前面那套结构，避免后期混乱。

这一步只是建立了 Keil 的“虚拟分组”，接下来还要往各组里添加对应源码文件。

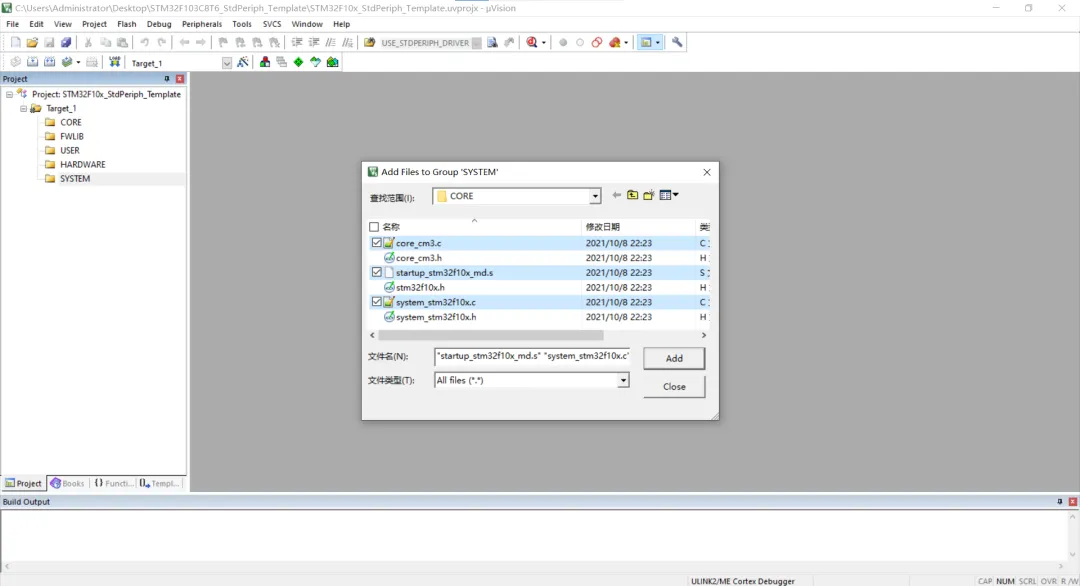

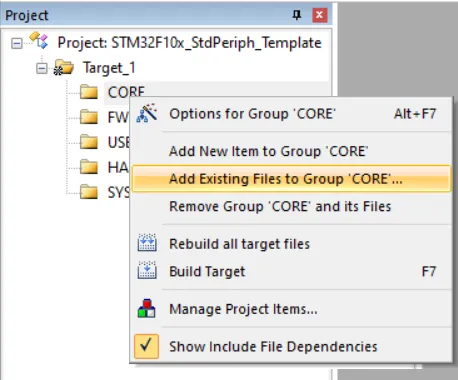

第 6 步：向 Keil 添加源文件

这里非常关键，需要添加到 Keil 工程中参与编译的，主要是：

.c 文件.s 文件

例如：

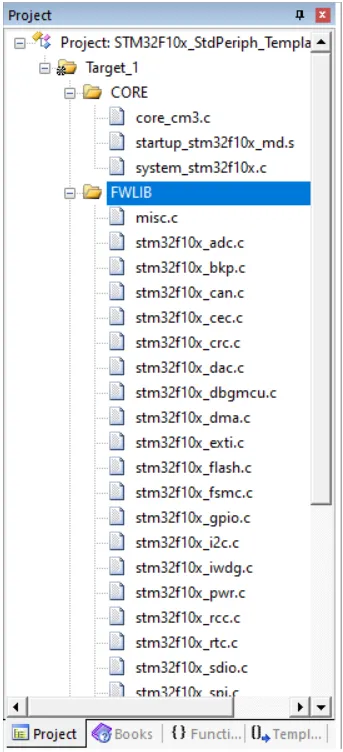

CORE├─ startup_stm32f10x_md.s├─ core_cm3.c└─ system_stm32f10x.cFWLIB├─ misc.c├─ stm32f10x_gpio.c├─ stm32f10x_rcc.c├─ stm32f10x_usart.c├─ stm32f10x_tim.c└─ ...USER├─ main.c└─ stm32f10x_it.c

.h 文件通常不需要单独添加到 Keil 工程里参与编译，但是，.h 文件所在目录必须配置到 Include Paths 中，这两件事一定要分清楚。

HARDWARE 和 SYSTEM 现在空着没问题，后面你写 led.c、delay.c 等模块时再添加。

为什么创建了文件夹，还要导入 Keil？

很多初学者会误以为：我已经在 Windows 里创建了 CORE、FWLIB、USER 文件夹，也把文件复制进去了，Keil 应该自动知道。

实际上不会。

Windows 文件夹只是负责存放文件。

Keil 工程文件负责记录：

哪些 .c 文件参与编译；

哪个 .s 启动文件参与编译；

头文件应该去哪些目录查找；

编译输出放在哪里；

使用哪些宏定义。

所以创建工程时必须做两件事：

（1）把 .c / .s 文件添加到 Keil 工程分组中；

（2）把头文件目录添加到 Include Paths 中。

这两件事一个都不能少。

Include Paths 到底是什么？

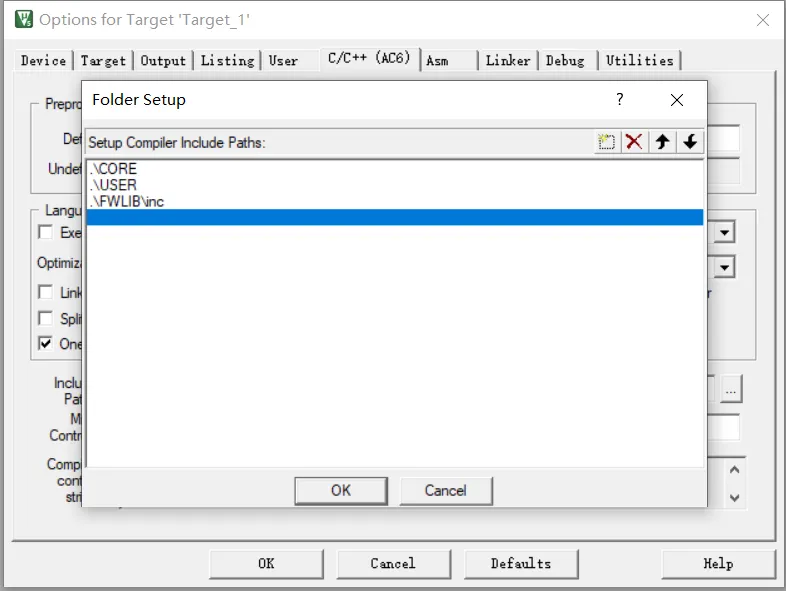

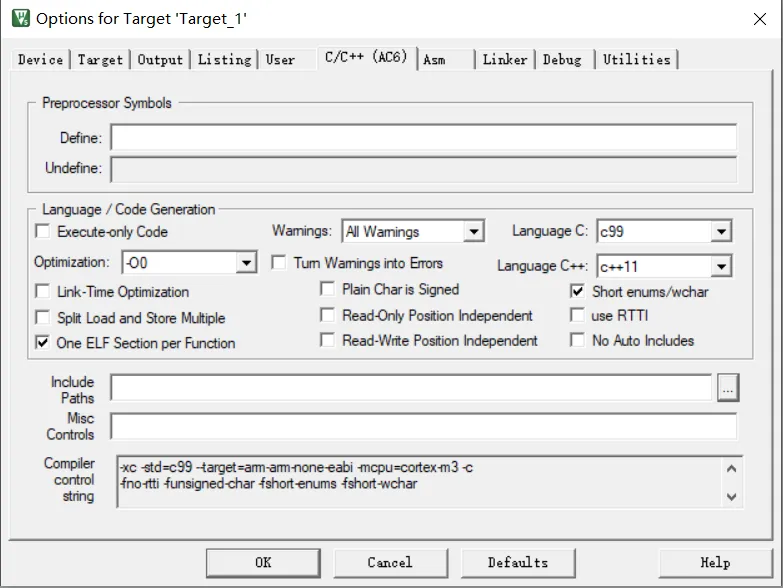

Keil 路径：Options for Target -> C/C++ -> Include Paths

Include Paths 指的是头文件搜索路径。

它的作用是告诉编译器：

当代码中出现：#include "xxx.h" 时，应该去哪些文件夹里找这个头文件。

比如 main.c 中写：

#include"stm32f10x.h"#include"led.h"

编译器就会去 Include Paths 中列出的目录里查找：

stm32f10x.hled.h

常见需要添加：

..\CORE..\USER..\FWLIB\inc

如果你自己写了模块，比如：

HARDWARE\LED\led.hSYSTEM\delay\delay.h

那么也要把对应目录加进去：

..\HARDWARE\LED..\SYSTEM\delay

一句话：

Include Paths 的作用，是解决 .h 头文件去哪里找的问题。

Include Paths 不是添加源文件

这里一定要讲清楚，配置 Include Paths，不等于把源文件加入工程。比如你在 main.c 中写：

#include"stm32f10x_gpio.h"GPIO_Init(GPIOC, &GPIO_InitStructure);

这里会经历两个阶段。

1. 编译阶段

编译器需要找到：stm32f10x_gpio.h

所以必须把下面路径加入 Include Paths：..\FWLIB\inc

这样编译器才能看到 GPIO_Init() 的函数声明。

2. 链接阶段

链接器还需要找到 GPIO_Init() 的真正实现。

它的实现一般在：FWLIB\src\stm32f10x_gpio.c

所以必须把：stm32f10x_gpio.c

加入 Keil 工程参与编译。

否则就可能出现：Undefined symbol GPIO_Init

原因是：编译器知道有 GPIO_Init() 这个函数声明，但链接器找不到它的函数实现。

3. 一句话总结

Include Paths：解决 .h 去哪里找

Add Source File：解决 .c 是否参与编译

不能只加头文件路径，不加源文件。

否则可能出现：编译阶段通过；链接阶段报错。

这就是很多初学者遇到 Undefined symbol 的根本原因。

配置 Define 宏

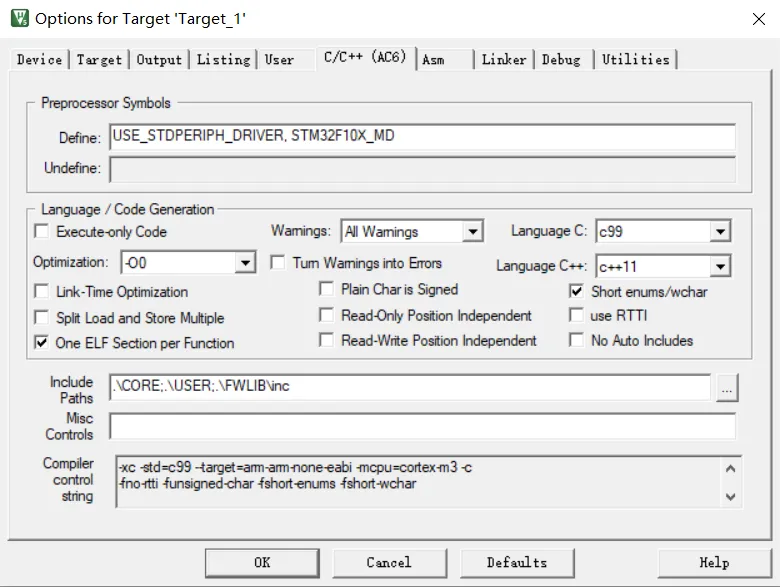

Keil 路径：Options for Target -> C/C++ -> Define

对于常见 STM32F103C8T6 标准库工程，通常填写：

USE_STDPERIPH_DRIVER, STM32F10X_MD

这两个宏非常重要。

USE_STDPERIPH_DRIVER    → 启用标准外设库STM32F10X_MD            → 选择 STM32F10x 中容量芯片

普通最小系统板不要随便添加：USE_STM32100E_EVAL

这是 ST 官方评估板相关宏，如果你不是用官方评估板，乱加这类宏，可能会引入不需要的板级支持代码，反而造成混乱。

STM32F10X_MD 这个宏从哪里来？

很多教程直接告诉你填：STM32F10X_MD

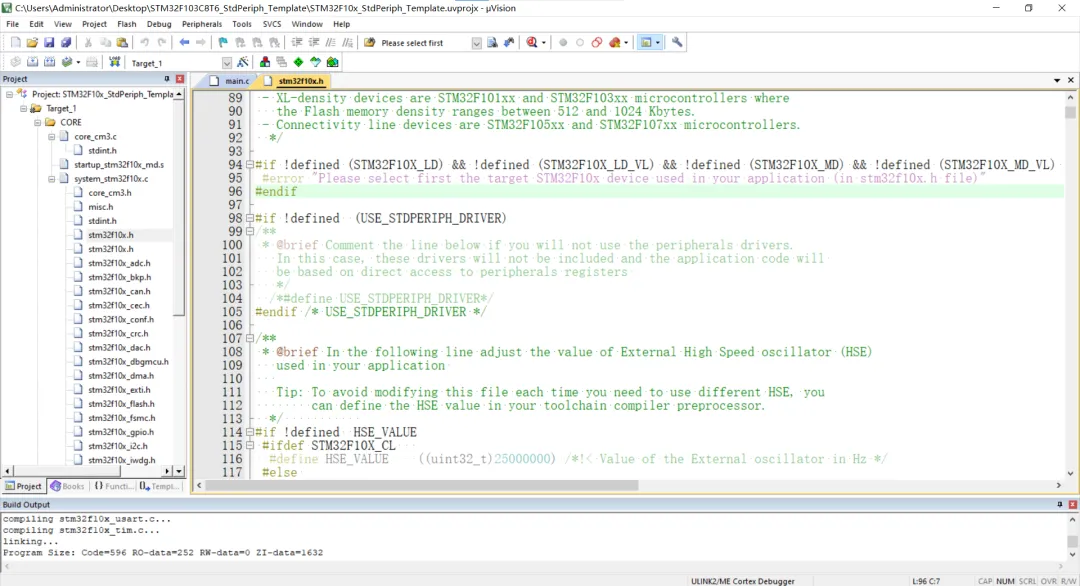

但真正学习时，不能只背结论，还要知道它从哪里来。打开：CORE\stm32f10x.h ，在里面搜索：Please select first

或者搜索：target STM32F10x device

你会看到类似这样的官方提示：

#error "Please select first the target STM32F10x device used in your application"

顺着这段往上看，可以看到一组候选宏：

STM32F10X_LDSTM32F10X_LD_VLSTM32F10X_MDSTM32F10X_MD_VLSTM32F10X_HDSTM32F10X_HD_VLSTM32F10X_XLSTM32F10X_CL

然后根据芯片型号和 Flash 容量选择。

比如：

STM32F103C8T6→ 64KB Flash→ Medium-density→ STM32F10X_MD

所以 STM32F10X_MD 不是凭空来的，而是官方头文件里要求你选择的芯片类型宏。

为什么推荐在 Keil Define 里写宏？

在 stm32f10x.h 中，还有一个很重要的提示，

/*  Tip: To avoid modifying this file each time you need to switch between these        devices, you can define the device in your toolchain compiler preprocessor. - Low-density devices are STM32F101xx, STM32F102xx and STM32F103xx microcontrollers   where the Flash memory density ranges between 16 and 32 Kbytes. - Low-density value line devices are STM32F100xx microcontrollers where the Flash   memory density ranges between 16 and 32 Kbytes. - Medium-density devices are STM32F101xx, STM32F102xx and STM32F103xx microcontrollers   where the Flash memory density ranges between 64 and 128 Kbytes. - Medium-density value line devices are STM32F100xx microcontrollers where the    Flash memory density ranges between 64 and 128 Kbytes.    - High-density devices are STM32F101xx and STM32F103xx microcontrollers where   the Flash memory density ranges between 256 and 512 Kbytes. - High-density value line devices are STM32F100xx microcontrollers where the    Flash memory density ranges between 256 and 512 Kbytes.    - XL-density devices are STM32F101xx and STM32F103xx microcontrollers where   the Flash memory density ranges between 512 and 1024 Kbytes. - Connectivity line devices are STM32F105xx and STM32F107xx microcontrollers.  */

提示：为了避免每次需要在这些不同芯片类型之间切换时都修改这个文件，你可以在工具链编译器的预处理器中定义芯片类型。- 低容量器件是指 STM32F101xx、STM32F102xx 和 STM32F103xx 微控制器，  它们的 Flash 存储器容量范围为 16KB 到 32KB。- 低容量 Value Line 器件是指 STM32F100xx 微控制器，  它们的 Flash 存储器容量范围为 16KB 到 32KB。- 中容量器件是指 STM32F101xx、STM32F102xx 和 STM32F103xx 微控制器，  它们的 Flash 存储器容量范围为 64KB 到 128KB。- 中容量 Value Line 器件是指 STM32F100xx 微控制器，  它们的 Flash 存储器容量范围为 64KB 到 128KB。- 高容量器件是指 STM32F101xx 和 STM32F103xx 微控制器，  它们的 Flash 存储器容量范围为 256KB 到 512KB。- 高容量 Value Line 器件是指 STM32F100xx 微控制器，  它们的 Flash 存储器容量范围为 256KB 到 512KB。- 超大容量器件是指 STM32F101xx 和 STM32F103xx 微控制器，  它们的 Flash 存储器容量范围为 512KB 到 1024KB。- 互联型器件是指 STM32F105xx 和 STM32F107xx 微控制器。

这一段是 STM32F10x 的器件密度分类说明，用来指导我们选择芯片型号宏，例如 STM32F10X_MD 表示中容量器件，STM32F10X_HD 表示高容量器件，这些宏属于 target device macro，也就是目标芯片选择宏。

这段 Tip 非常重要，它是在解释芯片型号宏应该怎么选、为什么建议在 Keil Define 里定义。这里的 this file 指的是：stm32f10x.h

toolchain compiler preprocessor 对 Keil 来说就是：Options for Target -> C/C++ -> Define

也就是说，官方建议你不要直接改 stm32f10x.h，而是在 Keil 的 Define 里写：STM32F10X_MD

这样做有两个好处：

（1）不破坏官方库源码；

（2）换芯片时只需要改工程配置，不需要改官方头文件。

USE_STDPERIPH_DRIVER 是什么？

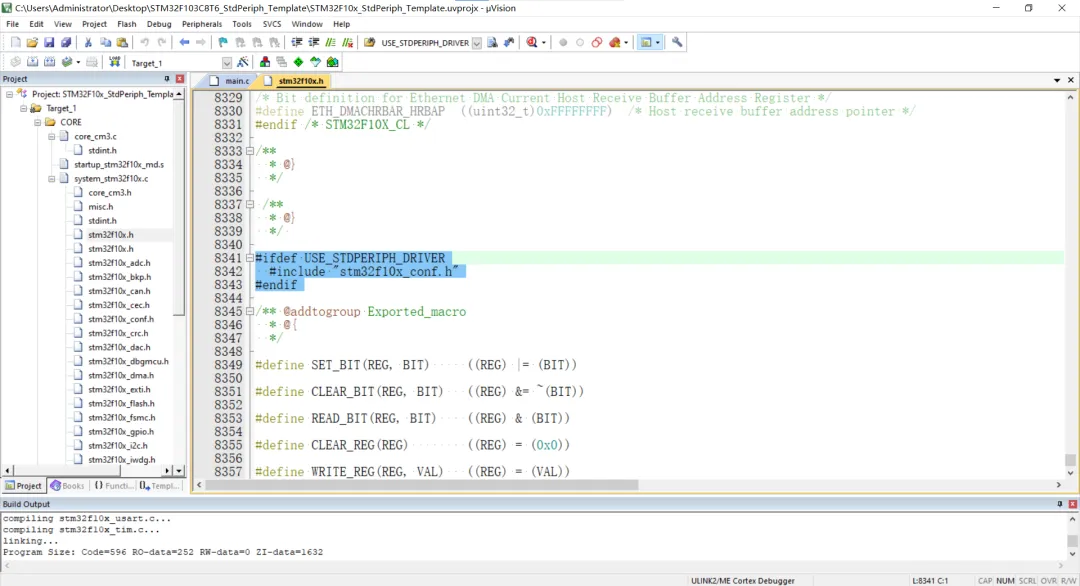

同样打开：CORE\stm32f10x.h

你会看到代码：

#ifdef USE_STDPERIPH_DRIVER#include"stm32f10x_conf.h"#endif

这段代码非常关键，它说明只有定义了：

USE_STDPERIPH_DRIVER

stm32f10x.h 才会包含：stm32f10x_conf.h

然后 stm32f10x_conf.h 才会继续包含 GPIO、RCC、USART、TIM 等标准库头文件。

也就是说：

USE_STDPERIPH_DRIVER↓启用 stm32f10x_conf.h↓启用标准外设库头文件体系↓可以正常使用标准库函数

所以 USE_STDPERIPH_DRIVER 可以理解为：标准外设库总开关。

如果没有定义它，标准库头文件体系可能不会按预期展开。

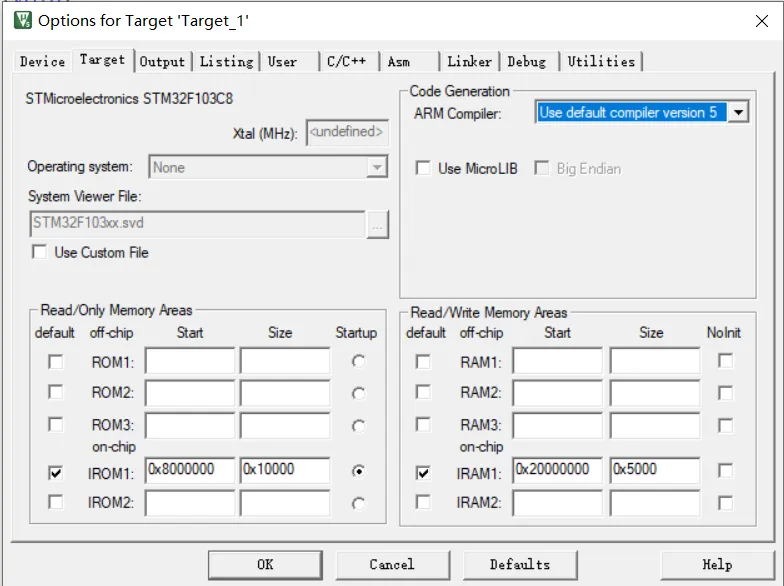

编译器版本要选择 ARM Compiler 5

STM32F10x 标准库比较老，官方模板主要面向早期 MDK-ARM 环境。为了避免兼容性问题，建议在 Keil 中选择：

Options for Target→ Target→ ARM Compiler→ Use default compiler version 5

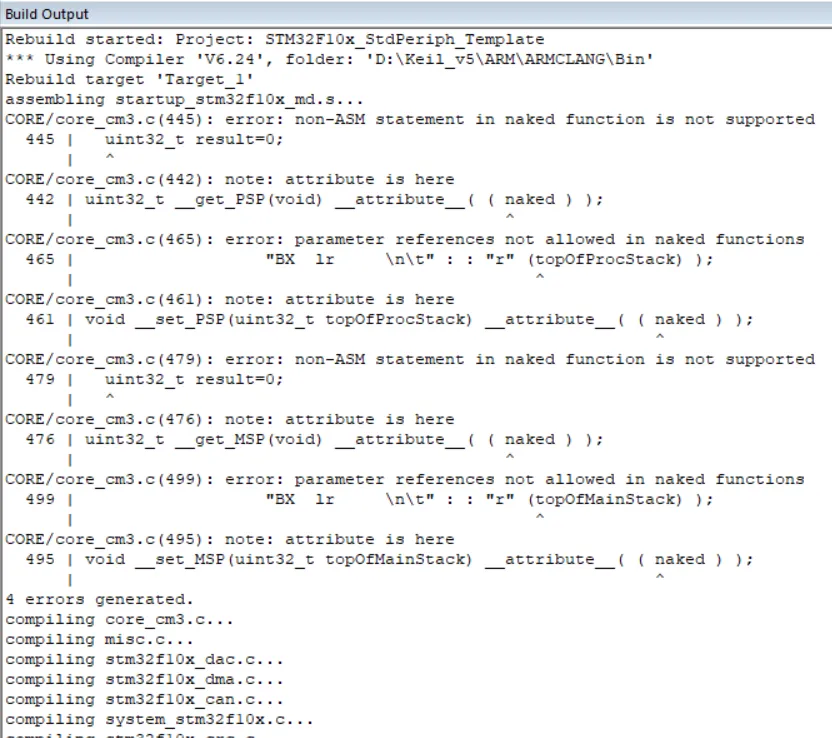

也就是使用 ARM Compiler 5，如果使用 ARM Compiler 6，可能会在 core_cm3.c 中出现类似错误：

这不是标准库文件漏加，也不是头文件路径错误，而是老版 core_cm3.c 中的 naked 函数和 ARM Compiler 6 不兼容，所以标准库模板建议统一使用：ARM Compiler 5

如果 Keil 里没有 Compiler version 5，需要安装：ARM Compiler 5 Legacy Support

STM32F10x 标准库工程建议使用 ARM Compiler 5；初学者不要一上来用 ARM Compiler 6 适配老标准库，否则容易遇到 core_cm3.c 编译错误。

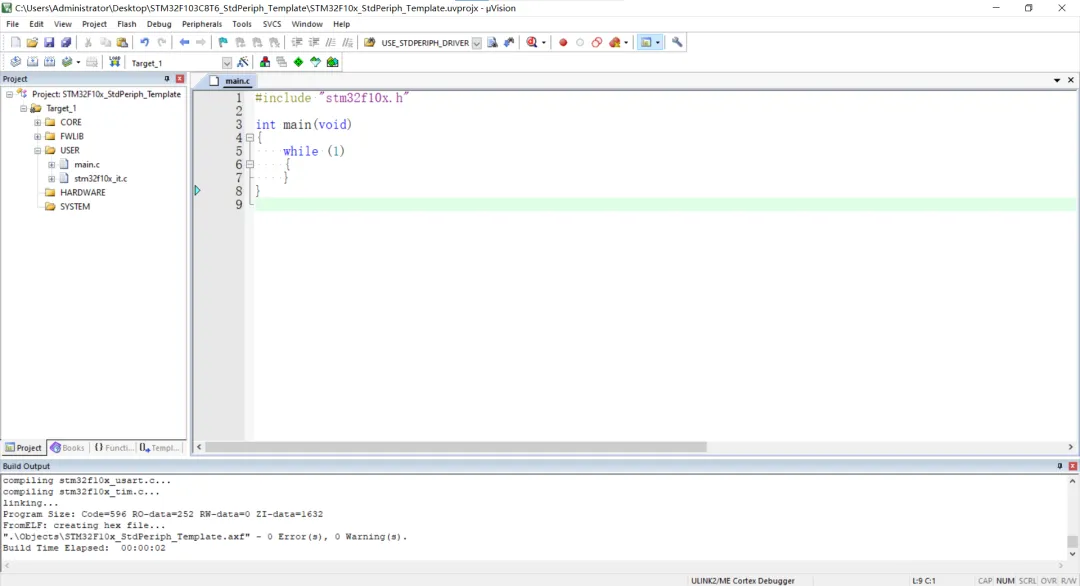

完成以上配置后，点击 Build 或 Rebuild 编译工程。如果编译结果显示：

0 Error(s), 0 Warning(s)

说明启动文件、CMSIS、标准外设库、用户文件、头文件路径和宏定义都已经配置正确。

至此，一个基于 STM32F10x 标准外设库的 Keil 工程模板就创建完成了。后续新建项目时，可以直接复制这份模板，在此基础上添加 LED、KEY、USART、TIM、ADC 等功能模块，进入正式开发。

STM32 标准库工程的调用流

创建工程模板，不只是把文件放进去，还要理解程序是怎么跑起来的，STM32 上电后，大致流程如下：

芯片上电 / 复位↓startup_stm32f10x_md.s↓设置初始栈指针 SP↓建立中断向量表↓进入 Reset_Handler↓调用 SystemInit()↓system_stm32f10x.c 配置系统时钟↓进入 C 运行库初始化↓调用 main()↓main.c 用户程序↓调用标准库函数↓stm32f10x_gpio.c / rcc.c / usart.c 等↓访问 stm32f10x.h 中定义的寄存器↓控制 STM32 硬件外设

这条链路说明：

startup_stm32f10x_md.s 不是可有可无的；

system_stm32f10x.c 负责系统初始化；

main.c 是用户程序入口；

标准库 .c 文件负责外设函数实现；

stm32f10x.h 最终对应到底层寄存器定义。

所以 STM32 工程不是一堆文件随便堆在一起，而是一条完整的启动和调用链。

中断调用链怎么理解？

中断调用链大致如下：

外设产生中断↓NVIC 响应中断↓根据启动文件中的中断向量表找到入口↓跳转到 xxx_IRQHandler()↓执行 stm32f10x_it.c 中的中断服务函数↓读取数据 / 清除中断标志↓返回主程序

这就是为什么标准库模板里通常会有：

stm32f10x_it.cstm32f10x_it.h

it 可以理解为 interrupt，也就是中断相关文件。例如串口中断、定时器中断、外部中断，最终一般都会进入对应的 xxx_IRQHandler()。

这些中断服务函数通常就写在 stm32f10x_it.c 里面。

最后检查清单

以 STM32F103C8T6 标准库工程为例，创建完成后建议按下面清单检查。

1. 启动文件是否选对？

STM32F103C8T6 → startup_stm32f10x_md.s

2. CORE 文件是否完整？

core_cm3.ccore_cm3.hstm32f10x.hsystem_stm32f10x.csystem_stm32f10x.hstartup_stm32f10x_md.s

3. FWLIB 是否复制完整？

FWLIB\incFWLIB\src

4. USER 是否有关键文件？

main.cstm32f10x_it.cstm32f10x_it.hstm32f10x_conf.h

5. Include Paths 是否配置？

至少包括：

..\CORE..\USER..\FWLIB\inc

如果有自己的模块，还要加入：

..\HARDWARE\LED..\SYSTEM\delay

6. 源文件是否加入 Keil 工程？

至少包括：

startup_stm32f10x_md.score_cm3.csystem_stm32f10x.cmain.cstm32f10x_it.cmisc.cstm32f10x_gpio.cstm32f10x_rcc.c

用到哪个外设，就加入对应 .c 文件，初学阶段可以把 FWLIB\src 中的 .c 全部加入，先保证少踩坑。

7. Define 是否填写正确？

对于 STM32F103C8T6，常见配置：

USE_STDPERIPH_DRIVER, STM32F10X_MD

8. 是否误用了官方评估板宏？

普通最小系统板通常不要加：USE_STM32100E_EVAL

类似评估板宏也不要随便加。

9. 是否能编译通过？

常见头文件路径错误：cannot open source input file "stm32f10x.h"

通常说明 Include Paths 没配好。

常见链接错误：Undefined symbol GPIO_Init

通常说明对应 .c 文件没有加入工程。

几个常见错误总结

错误一：只复制了头文件，没有复制源文件

表现：Undefined symbol xxx

原因：.h 只是声明，.c 才是实现。

错误二：源文件复制了，但没添加到 Keil 工程

表现：文件明明在文件夹里，但编译还是报错。

原因：Windows 文件夹有这个文件，不代表 Keil 工程会编译它。

必须手动 Add Existing Files。

错误三：Include Paths 没配

表现：cannot open source input file "xxx.h"

原因：编译器不知道去哪里找头文件。

错误四：芯片宏没选

表现：编译时报错，提示类似：

Please select first the target STM32F10x device used in your application

或者定位到 stm32f10x.h 中的这一行：

#error"Please select first the target STM32F10x device use

出现：Please select first the target STM32F10x device

原因：没有定义 STM32F10X_MD 等芯片类型宏。

错误五：没定义 USE_STDPERIPH_DRIVER

表现：标准库头文件体系没有正常展开，函数或类型找不到。

原因：没有启用标准外设库总开关。

总结

创建 STM32 标准库工程模板，不是把官方库所有文件一股脑复制进去，也不是机械照抄某个教程的目录，真正要做的是：

从官方库中挑出工程需要的文件；

按照清晰职责重新组织目录；

把 .c 和 .s 文件加入 Keil 工程参与编译；

把 .h 所在目录加入 Include Paths；

在 Define 中正确配置芯片宏和标准库宏；

理解启动文件、系统初始化、主函数和标准库函数之间的调用关系。

最重要的几个结论如下：

Libraries 是工程运行基础。

Project 是官方模板和官方例程。

Utilities 主要服务官方评估板，普通开发板可以先跳过。

stm32f10x_stdperiph_lib_um.chm 是标准库用户手册，建议保留。

宏定义不要死记硬背，STM32F10X_MD 可以从 stm32f10x.h 里的 Please select first 提示找到。

USE_STDPERIPH_DRIVER 的直接证据是：

#ifdef USE_STDPERIPH_DRIVER#include"stm32f10x_conf.h"#endif

这说明它本质上就是标准外设库的总开关。

最后再记住一句话：

Include Paths 解决的是 .h 头文件去哪里找；Add Source File 解决的是 .c 源文件是否参与编译。

把这句话理解透，很多 STM32 工程报错就不再神秘，目录结构可以灵活，但不能乱来，工程模板的意义，不是让文件夹看起来复杂，而是让项目真正好开发、好维护、好复用。

对于初学者来说，标准库工程模板不是负担，而是理解 STM32 工程体系的第一道门槛。这一步跨过去，后面学 GPIO、USART、TIM、ADC、DMA，才会真正有章法。
