SIMION软件在质谱离子光学中的应用

技术指南 & 培训教材

离子光学模拟 · 粒子轨迹追踪 · 质谱仪设计优化

第一章 SIMION软件概述第二章离子光学基础理论第三章 SIMION软件安装与基础操作第四章 SIMION建模技术第五章离子源模拟第六章离子传输系统优化第七章质量分析器模拟第八章 SIMION高级应用第九章典型案例分析第十章 SIMION与人工智能结合第十一章未来发展趋势附录

第一章 SIMION软件概述

1.1 离子光学模拟的发展历程

离子光学是质谱仪器的核心理论基础，决定了离子从产生、传输到被检测的全过程效率。在质谱仪器设计中，离子光学设计直接影响仪器的灵敏度、分辨率和质量范围等关键性能指标。传统的离子光学设计依赖理论计算和经验公式，例如对简单几何结构的解析求解，但这种方法在处理复杂电极形状和三维场分布时存在严重局限。

随着计算机技术的发展，数值模拟方法逐渐成为离子光学设计的主流工具。从早期的有限差分法（FDM）到如今的有限元法（FEM）和边界元法（BEM），模拟精度和计算效率不断提升。SIMION软件正是在这一背景下诞生并持续发展的离子光学专用模拟工具，由美国Idaho国家实验室的David A. Dahl开发，至今已有超过30年的发展历史。从SIMION 4.0到目前的SIMION 8.1，每一次版本升级都带来了更强大的建模能力、更高的计算精度和更丰富的用户编程接口。

当前，SIMION已成为质谱领域应用最广泛的离子光学模拟软件之一，在学术研究和工业研发中均发挥着不可替代的作用。从四极杆到飞行时间质谱、从离子阱到Orbitrap，SIMION几乎覆盖了所有主流质谱分析器的模拟需求。

1.2 SIMION软件基本功能

SIMION的核心功能涵盖离子光学模拟的完整流程：

● 电场计算模块：基于有限差分法（FDM）求解拉普拉斯方程，精确计算任意几何结构的静电场分布，支持2D和3D模型。

● 磁场模拟模块：支持静态磁场的叠加计算，可与电场联合实现洛伦兹力下的粒子追踪。

● 粒子轨迹追踪模块：采用Runge-Kutta法求解粒子运动方程，精确模拟离子在电磁场中的运动轨迹，包括碰撞、散射等物理过程。

● 用户编程功能（Lua）：内置Lua脚本引擎，支持自定义电压扫描、参数优化、实时粒子控制等高级功能。

● 数据记录与分析功能：提供完善的粒子数据记录接口，可输出位置、速度、动能、飞行时间等关键参数。

1.3 SIMION在质谱中的应用价值

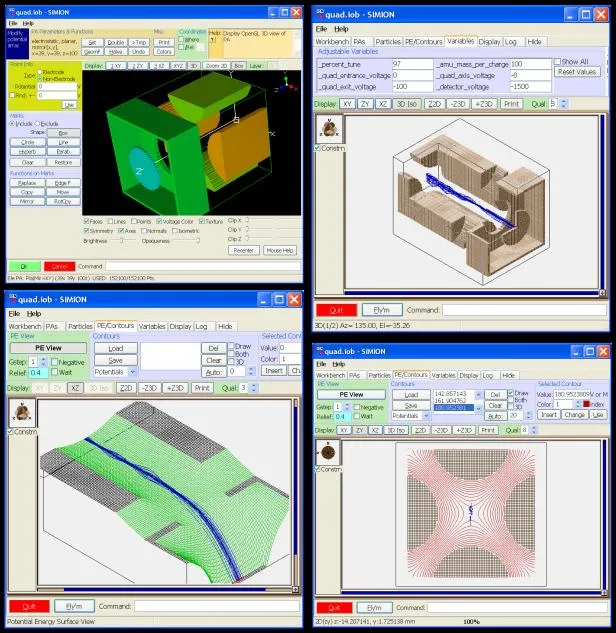

▲ SIMION四极杆质量分析器模拟界面，展示离子轨迹和可调参数面板

SIMION在质谱领域的应用价值体现在其对离子光学全流程的模拟能力。从离子源到检测器，每一个关键环节都可以通过SIMION进行建模和优化。其主要应用领域包括：

离子源优化设计 — ESI、APCI、MALDI等离子源的接口结构和电场分布优化

离子传输效率评估 — 离子漏斗、多极杆、离子导向器等传输元件的效率计算

离子阱结构开发 — 3D离子阱、线性离子阱、数字离子阱的场分布和稳定性研究

飞行时间质谱设计 — 反射器优化、延迟提取、空间聚焦等关键技术参数计算

四极杆质量分析器优化 — 稳定区分析、分辨率和透过率评估

Orbitrap与FT-ICR模拟研究 — 轨道稳定性和谐振频率分析

第二章离子光学基础理论

2.1 带电粒子运动基础

洛伦兹力方程

带电粒子在电磁场中的运动遵循洛伦兹力方程，这是离子光学最基本的物理定律：

F = q(E + v × B)

其中，F为带电粒子所受合力，q为粒子电荷，E为电场强度，v为粒子速度，B为磁感应强度。该方程揭示了电场力和磁场力对带电粒子的联合作用机制。在质谱仪器中，电场力主要用于离子的加速、聚焦和偏转，而磁场力则常用于离子的动量分析。

粒子运动方程

由牛顿第二定律和洛伦兹力方程，可得带电粒子在电磁场中的运动方程：

m·d²r/dt² = q(E + v × B)

SIMION通过数值积分方法（通常为四阶Runge-Kutta法）求解该运动方程，在每一时间步长内计算粒子位置和速度的更新量，从而精确追踪离子在电磁场中的运动轨迹。对于能量为E_k的离子经电压V加速后的速度关系为：E_k = qV = ½mv²，即v = √(2qV/m)，这是质谱分析中质量-速度关系的物理基础。

2.2 静电场理论

拉普拉斯方程

在无电荷分布的区域，电势分布满足拉普拉斯方程：

∇²V = 0

该方程表明在自由空间中，电势的拉普拉斯算子等于零。SIMION的核心计算引擎正是基于有限差分法（FDM）求解拉普拉斯方程，将连续的电势分布离散化为网格节点上的数值，通过迭代求解获得整个空间的电势分布。电势分布的边界条件由电极几何和施加电压决定，是电极设计的关键约束。

泊松方程

当空间中存在电荷分布时，电势满足泊松方程：

∇²V = -ρ/ε₀

其中ρ为空间电荷密度，ε₀为真空介电常数。在高离子流密度情况下，空间电荷效应不可忽略，泊松方程的求解对于准确模拟离子行为至关重要。SIMION通过迭代耦合泊松方程求解和粒子追踪，可以实现空间电荷效应的自洽计算。

2.3 离子光学元件

静电透镜

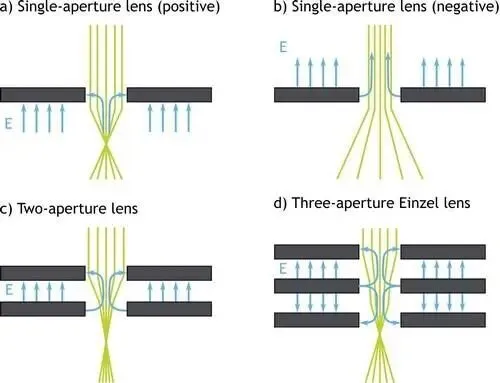

▲ 单孔透镜、双孔透镜与三孔Einzel透镜的聚焦/散焦原理

静电透镜是离子光学系统中最基本的聚焦元件，其工作原理类似于光学透镜对光线的聚焦作用，但通过电场而非折射率变化实现。常见的静电透镜类型包括：

Einzel Lens：三电极结构，中间电极加高压、两侧接地，实现等势空间中的离子聚焦，是最常用的离子透镜形式。

Immersion Lens：两电极结构，不同电势区域间的离子加速/减速透镜，离子能量在透镜前后发生变化。

Multi-element Lens：多电极组合透镜系统，通过独立调节各电极电压实现灵活的像差校正和聚焦控制。

Einzel透镜的SIMION模拟

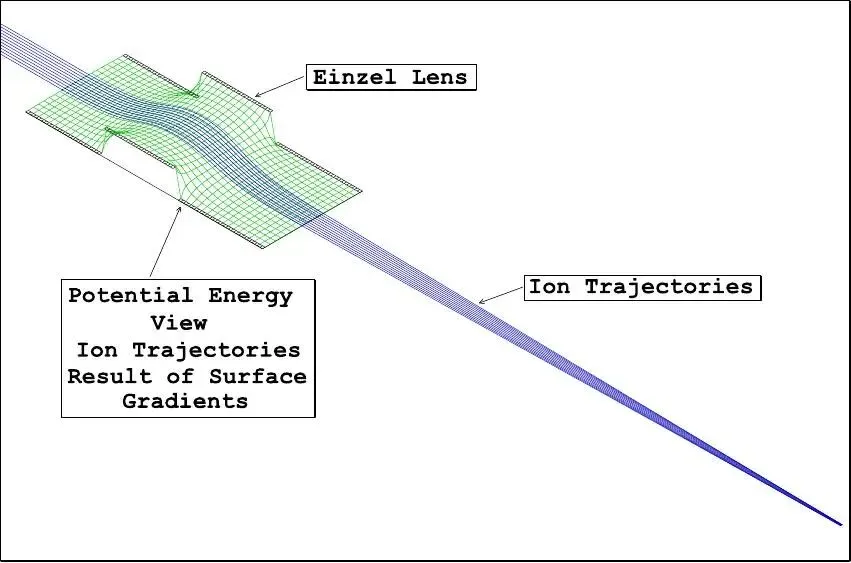

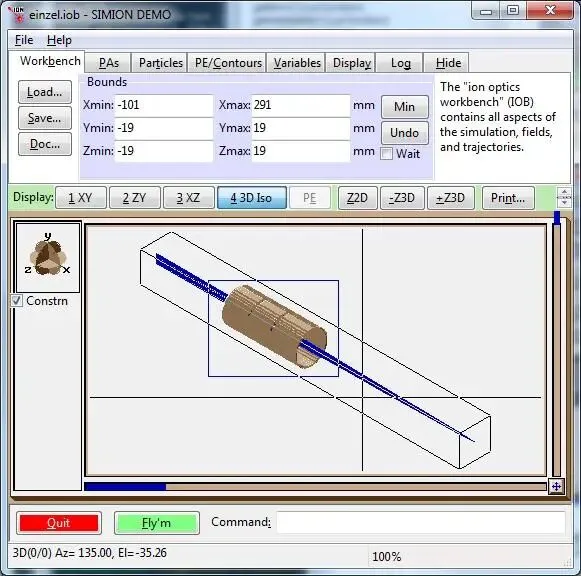

▲ Einzel透镜的势能面视图与离子轨迹模拟

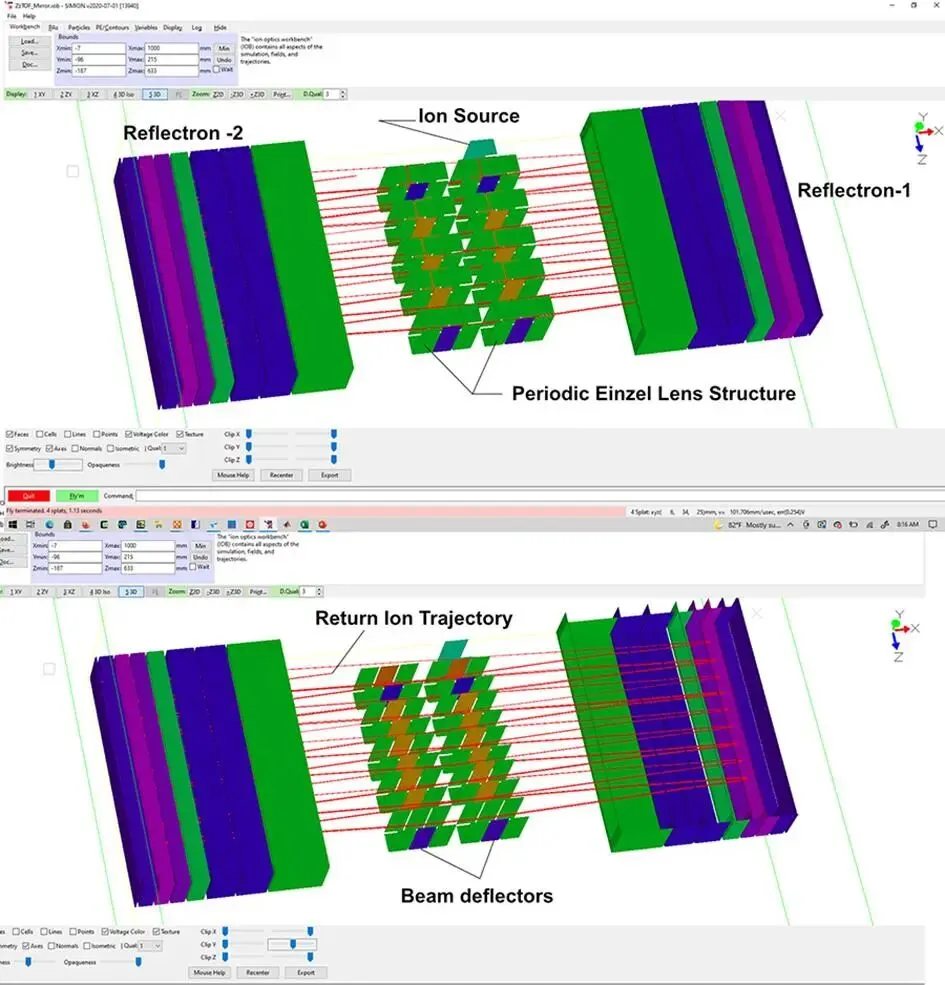

▲ SIMION中Einzel透镜三维模拟视图

偏转器

离子偏转器用于改变离子束的运动方向，常见的类型包括：

平行板偏转器（Parallel Plate Deflector）：结构最简单，适用于小角度偏转。

柱面偏转器（Cylindrical Deflector）：圆柱面电极结构，聚焦性能优于平行板。

球面偏转器（Spherical Deflector）：双聚焦特性，同时实现方向聚焦和能量聚焦。

聚焦系统

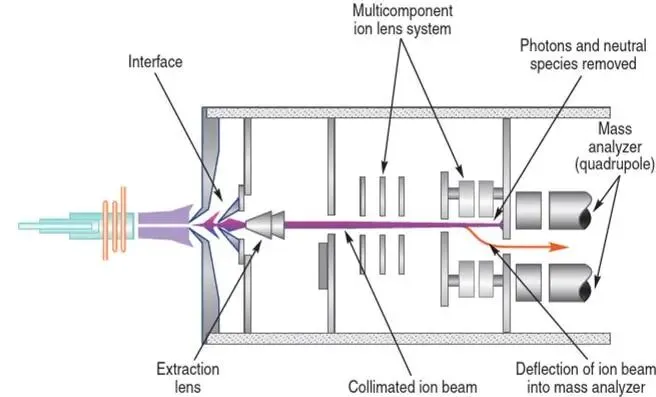

▲ 多组分离子透镜系统与四极杆质量分析器组合示意

聚焦系统按照聚焦方向可分为轴向聚焦（沿离子运动方向）、径向聚焦（垂直于运动方向）和空间聚焦（三维方向同时聚焦）。在质谱仪器中，通常需要多个透镜元件组合使用，形成多级聚焦系统，以实现从离子源到分析器的高效离子传输。SIMION可以精确模拟每一级透镜的聚焦效果，并通过Lua脚本自动优化各透镜的电压参数。

第三章 SIMION软件安装与基础操作

3.1 软件安装

系统要求

• 操作系统：Windows 7/10/11（推荐64位）

• 内存：最低4GB，推荐8GB以上（大型3D模型需要16GB+）

• 硬盘空间：至少500MB可用空间

• 显示器：最低1024×768分辨率

安装流程

1. 从SIMION官网下载安装包（simion.com）

2. 运行安装程序，选择安装路径

3. 完成安装后，通过许可证管理器激活软件

许可证管理

SIMION采用硬件锁（USB Dongle）或软件许可证方式授权。学术用户可申请教育折扣。

3.2 用户界面介绍

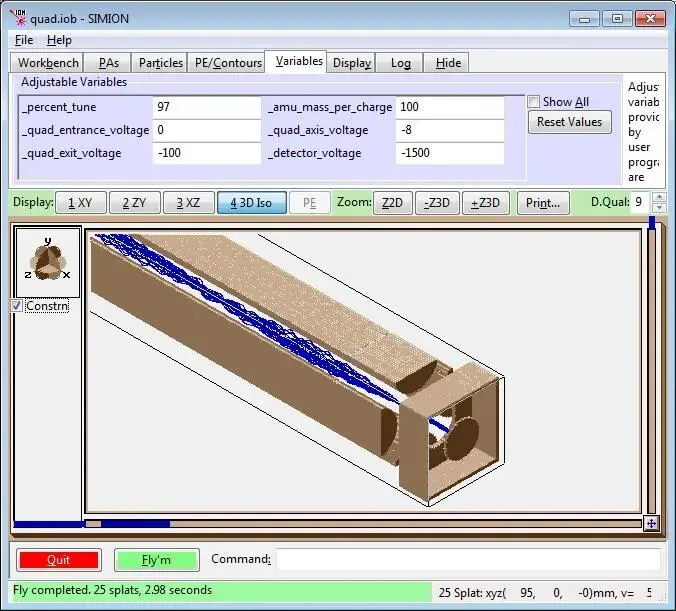

▲ SIMION软件的多窗口工作界面：3D模型视图、参数面板与势能面视图

SIMION的用户界面采用经典的多窗口设计，主要工作区域包括：

Geometry View：电极几何结构编辑器，用于绘制和修改电极形状。

Potential Array (PA)：势能阵列视图，显示Refine后的电势分布，支持等势线和场强显示。

Fly'm模块：粒子飞行模拟引擎，发射并追踪粒子轨迹。

View模块：结果可视化，支持2D和3D显示模式，包括轨迹、等势线、势能面等。

常用菜单功能包括File（文件管理）、Modify（几何编辑）、Refine（电场求解）和Fly（粒子模拟），构成SIMION的核心工作流程。

3.3 第一个SIMION模型

以下以建立简单双极板加速器为例，介绍SIMION的基本操作流程：

步骤1：创建PA文件 — 新建势能阵列，设置网格尺寸和边界

步骤2：绘制电极结构 — 在Geometry View中绘制两块平行极板

步骤3：设置边界条件 — 为两块极板分别设置电压值（如0V和1000V）

步骤4：Refine计算 — 求解拉普拉斯方程获得电势分布

步骤5：发射粒子 — 在正极板附近定义粒子起始位置和初始能量

步骤6：观察轨迹 — 切换到View模块，观察粒子在电场中的加速运动轨迹

通过这个简单模型，可以直观理解SIMION的工作流程：建模→求解→模拟→分析。掌握这一流程后，即可逐步尝试更复杂的离子光学系统。

第四章 SIMION建模技术

4.1 Potential Array（PA）基础

Potential Array（PA）是SIMION中最核心的数据结构，它以三维网格的形式存储电势分布和电极几何信息。每个PA文件包含以下关键属性：

• 网格大小（Grid Size）：决定了空间分辨率和计算精度。常用网格间距为0.1~1.0 mm，网格越小精度越高但计算量越大。

• 对称性：支持2D柱对称、2D平面对称和3D三种模式，合理利用对称性可大幅降低计算量。

• 电极标记：网格节点标记为电极点或自由空间点，电极点需指定电压值。

在实际建模中，网格大小选择需要在精度与计算速度之间取得平衡。通常建议先用粗网格快速验证设计概念，再用细网格进行精确计算。

4.2 电极绘制方法

GEM文件建模

GEM文件是SIMION的参数化建模语言，通过文本描述电极几何，支持变量定义、循环和条件判断，是批量参数研究的利器。常用GEM命令包括：

pa_define(201,201,201,planar)

locate(0,0,0,0,1,1,1) { electrode(100) }

electrode(voltage) { fill { within[cylinder] } }

CAD模型导入

对于复杂几何结构，SIMION支持从CAD软件导入模型：

• STL格式：三维表面网格格式，适用于复杂曲面电极的导入

• DXF格式：二维矢量格式，适用于柱对称模型的快速构建

• 三维模型转换：通过第三方工具将STEP/IGES等格式转换为STL后导入

4.3 电场求解

Refine过程

Refine是SIMION求解电势分布的核心计算过程，采用超松弛迭代法（SOR）求解有限差分形式的拉普拉斯方程。Refine过程的三个关键概念：

收敛原理：迭代过程中各节点电势值逐渐趋于稳定，当最大变化量小于设定阈值时判定收敛。

误差控制：默认收敛精度为10^-6量级，可通过设置refine_convergence参数调整。

电场质量评估：Refine完成后应检查电势分布的合理性，包括等势线是否光滑、边界条件是否满足、粒子轨迹是否符合预期。

4.4 Lua程序设计

Lua是SIMION内置的脚本语言，是扩展SIMION功能的核心工具。一个典型的Lua用户程序包含以下关键段：

segment.initialize()

-- 初始化变量和参数

segment.flym()

-- 每步粒子追踪时的回调函数

segment.terminate()

-- 模拟结束后的处理

通过Lua可以实现电压扫描（自动遍历参数空间）、参数优化（寻找最优电压组合）和自动批量计算（大规模参数研究）等高级功能，极大提升了SIMION的自动化分析能力。

第五章离子源模拟

5.1 ESI离子源模拟

电喷雾电离（Electrospray Ionization, ESI）是目前液质联用中最常用的软电离技术。ESI过程的物理模型涉及带电液滴的形成、溶剂蒸发、库仑裂变和最终离子释放等多个阶段。

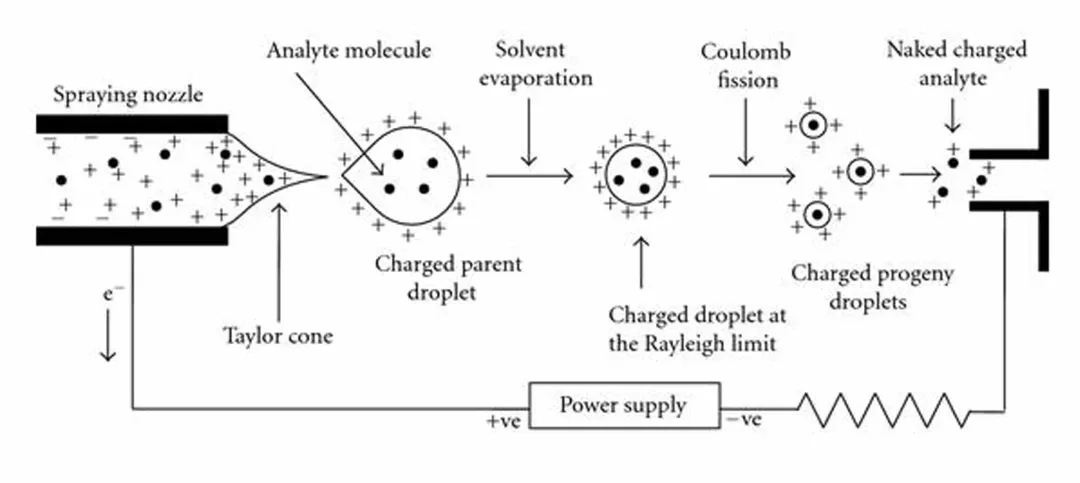

▲ ESI电离过程：Taylor锥形成→带电液滴→溶剂蒸发→库仑裂变→裸带电分析物

在SIMION中模拟ESI离子源需要关注以下核心问题：

毛细管出口电场：ESI喷雾针与毛细管入口之间的电场分布决定了离子引入效率，需要精确建模毛细管锥口和采样锥的几何形状。

离子引入效率：从大气压到真空的过渡区域是离子损失最严重的地方，SIMION可用于评估不同接口设计的传输效率。

Skimmer设计优化：Skimmer锥的孔径、锥角和电压参数直接影响离子束的聚焦和传输。

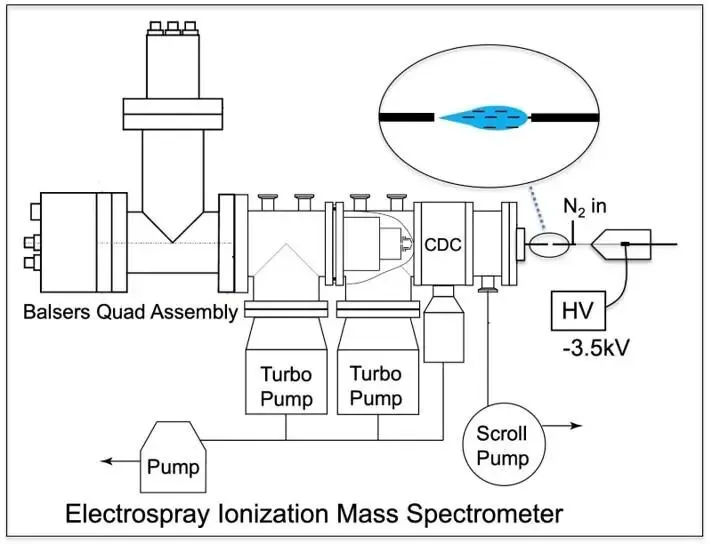

▲ ESI质谱仪的真空系统与离子传输路径示意

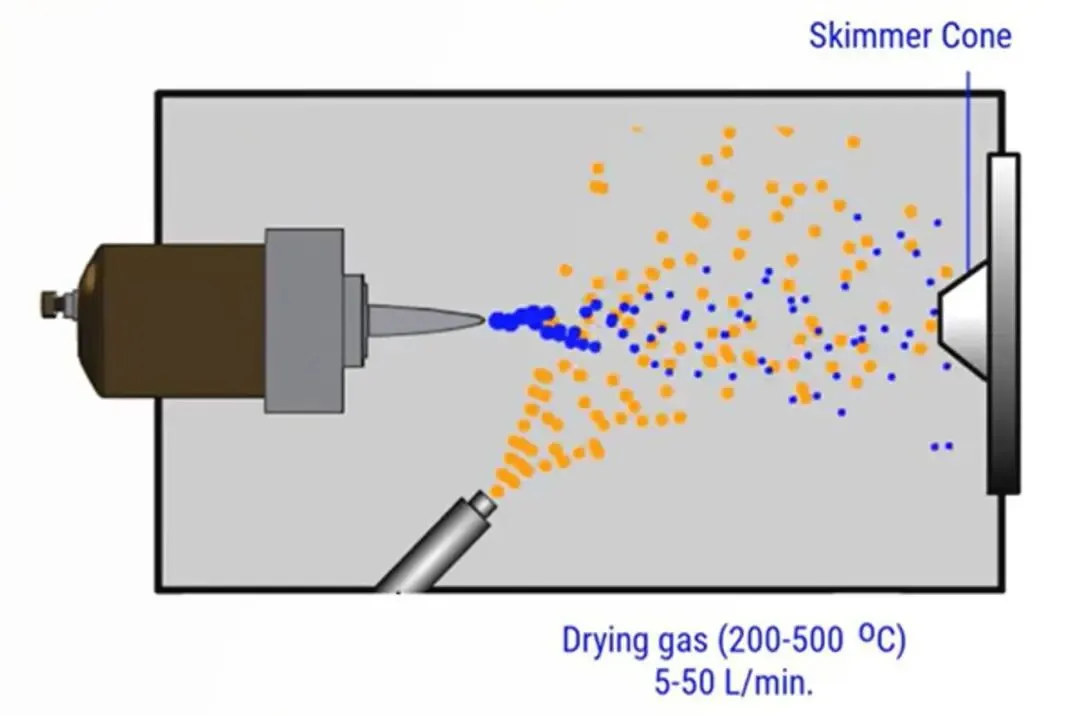

▲ Skimmer锥结构及干燥气工作参数（200-500°C，5-50 L/min）

5.2 APCI离子源模拟

大气压化学电离（APCI）通过电晕放电针产生初级离子，再通过离子-分子反应使分析物带电。APCI的模拟重点是放电区的电场分布和离子化学反应区域的建模。

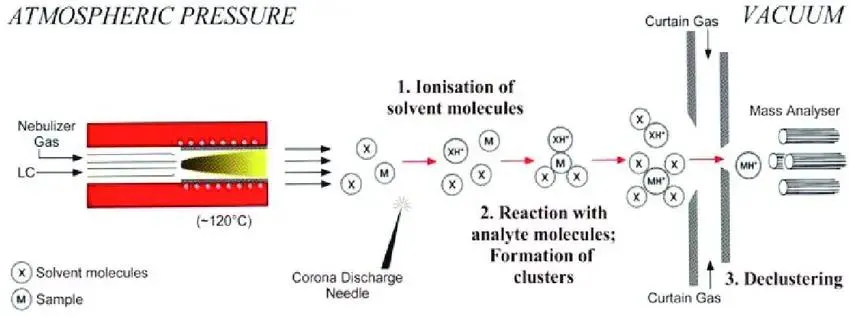

▲ APCI工作流程：雾化→电晕放电电离→离子-分子反应→去簇→质量分析

• 放电区电场分析：电晕放电针尖端附近的强电场分布是离子产生的驱动力

• 离子形成区域研究：溶剂离子与分析物分子的反应区域和效率

• 采样锥优化：从大气压到真空的离子采样效率和聚焦效果

5.3 MALDI离子源模拟

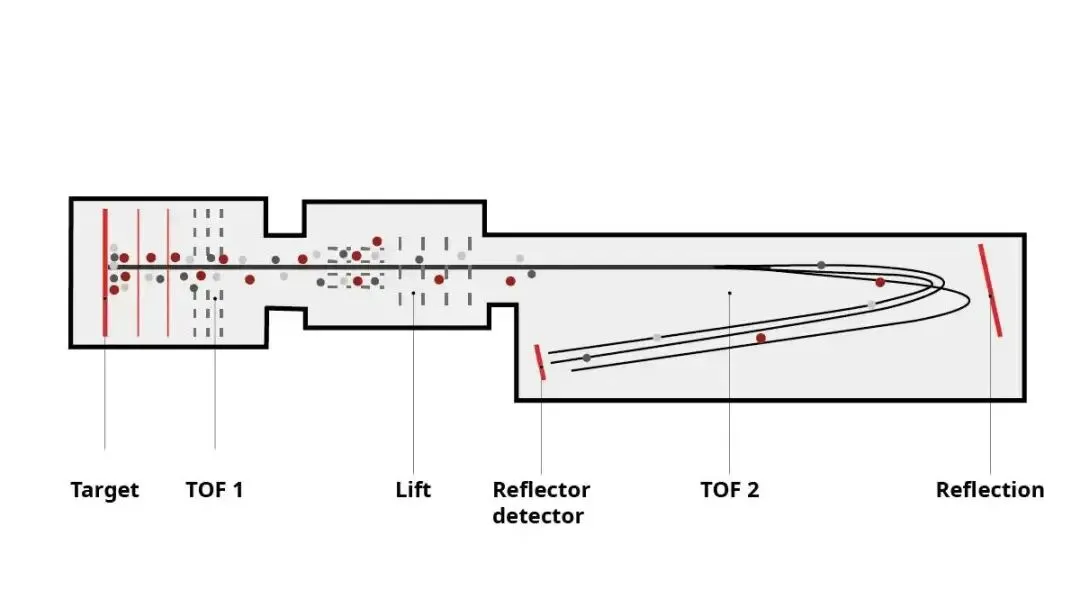

▲ MALDI电离过程：激光脉冲照射基质-分析物混合物→产生离子→进入分析器

基质辅助激光解吸电离（MALDI）的模拟具有独特挑战，因为其初始条件与ESI/APCI截然不同。MALDI模拟的关键研究内容包括：

• 初始速度分布：MALDI产生的离子具有较宽的初始动能分布（0.1-10 eV），需要合理设置初始条件

• 延迟提取优化：通过控制提取延迟时间补偿初始速度分散，是TOF-MALDI分辨率的关键

• 空间聚焦研究：提取区的电场设计对离子空间聚焦的影响

第六章离子传输系统优化

6.1 离子漏斗（Ion Funnel）

离子漏斗是高气压环境下高效离子传输的核心器件，由一系列孔径递减的环形电极组成，施加RF+DC叠加电压，在径向由RF场聚焦离子、轴向由DC梯度推动离子前进。

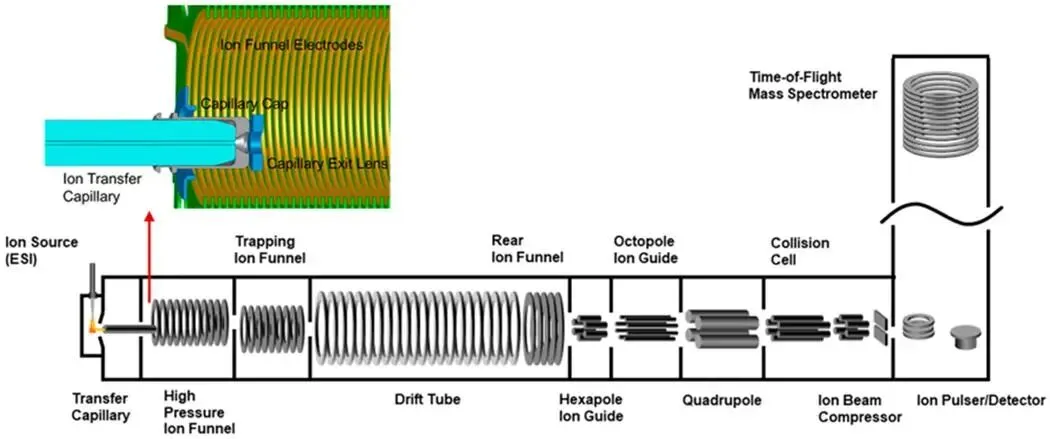

▲ 从ESI离子源到检测器的完整离子传输系统，含高压/捕获离子漏斗、漂移管和离子导向器

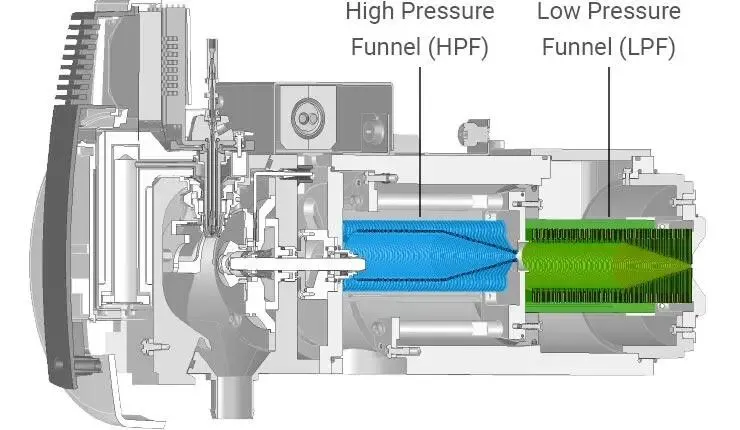

▲ 高压离子漏斗（HPF）与低压离子漏斗（LPF）的内部结构剖面

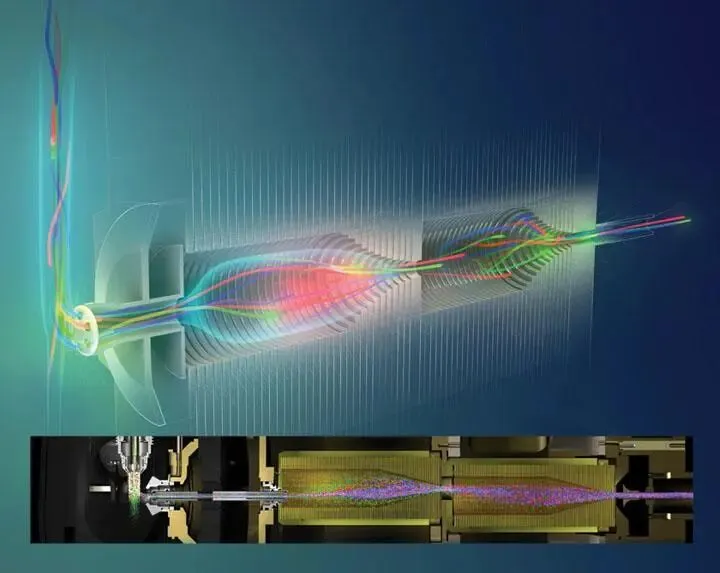

▲ 离子漏斗的SIMION模拟结果（上）与实验装置实物（下）对比

离子漏斗的参数优化是设计的关键，主要调节参数包括：

• RF频率：通常为0.5-2.0 MHz，频率越高径向约束越强

• RF幅值：V_p-p通常为50-200 V，需与质量范围匹配

• DC梯度：轴向推进电压，通常1-20 V/cm

• 压力条件：0.1-10 Torr，气压影响碰撞冷却效果

6.2 RF多极杆传输

RF多极杆是离子传输系统中最常用的导向器件，通过RF电场在径向方向约束离子，使其沿轴向传输。常见的多极杆类型包括：

六极杆（Hexapole）：6根电极杆，势阱较浅但质量歧视效应小，适合宽质量范围传输

八极杆（Octopole）：8根电极杆，势阱更深更平坦，传输效率更高

十二极杆（Dodecapole）：12根电极杆，势阱最为平坦，适用于超宽质量范围

评价RF多极杆传输性能的核心指标包括：传输效率（Transmission Efficiency）、离子损失率（Ion Loss）和质量歧视效应（Mass Discrimination）。

6.3 离子导向器

除传统多极杆外，离子导向器还包括多种结构形式：

• Ion Guide：通用型离子导向器，包括堆叠环形电极（Stacked Ring）结构

• Ion Tunnel：紧密排列的小孔径电极片结构，兼具聚焦和差分抽气功能

• Multipole Guide：多极杆型导向器，在中真空条件下工作，配合碰撞冷却使用

第七章质量分析器模拟

7.1 四极杆质量分析器

四极杆质量分析器是质谱领域应用最广泛的质量分析器之一，其理论基础为Mathieu方程：

d²u/dξ² + (a - 2q·cos2ξ)u = 0

其中a和q为Mathieu参数，由四极杆的RF电压幅值V、DC电压U、杆半径r₀和离子质荷比m/z决定：

a = 8eU / (m·ω²·r₀²)

q = 4eV / (m·ω²·r₀²)

在Mathieu稳定性图中，只有落在稳定区内的离子才能通过四极杆到达检测器。通过扫描RF/DC电压比，不同质荷比的离子依次通过，实现质量扫描。SIMION可以精确模拟四极杆中的离子运动，评估稳定区边界、分辨率和透过率等关键性能参数。

7.2 飞行时间质谱（TOF）

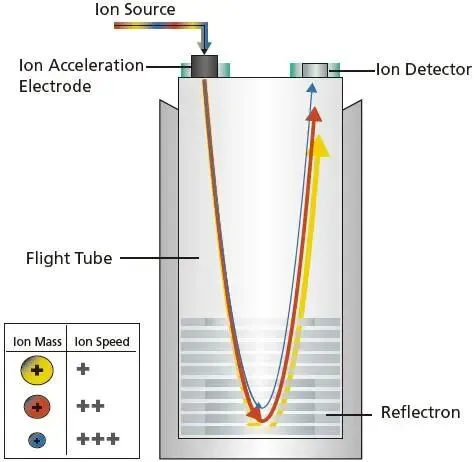

▲ 线性飞行时间质谱仪结构：离子源→加速电极→飞行管→反射器→检测器

飞行时间质谱的基本原理是：不同质荷比的离子在相同加速电压下获得不同速度，因此飞过相同距离所需时间不同。飞行时间关系为：

t = L·√(m / 2qV)

其中t为飞行时间，L为飞行距离，m为离子质量，q为离子电荷，V为加速电压。

▲ 液相色谱-飞行时间质谱联用系统的工作流程

▲ timsTOF型质谱仪的结构示意：离子迁移分离与TOF质量分析串联

TOF质谱模拟的研究重点包括：提取区（Extraction Region）的电场设计、反射器（Reflectron）的等势面优化以及延迟提取的时间参数调谐。SIMION可以有效模拟这些关键参数对分辨率和灵敏度的影响。

7.3 离子阱模拟

离子阱质量分析器通过RF电场将离子囚禁在有限空间内，再通过扫描RF电压实现质量选择性逐出和检测。主要类型包括：

3D Ion Trap：传统的Paul阱结构，由环形电极和两端盖电极组成，离子在三维空间中被囚禁。

Linear Ion Trap：四极杆结构加端盖电极，离子沿轴向被囚禁，容量更大，灵敏度更高。

Digital Ion Trap：使用方波替代正弦波RF驱动，通过数字控制实现更灵活的扫描模式。

7.4 Orbitrap模拟

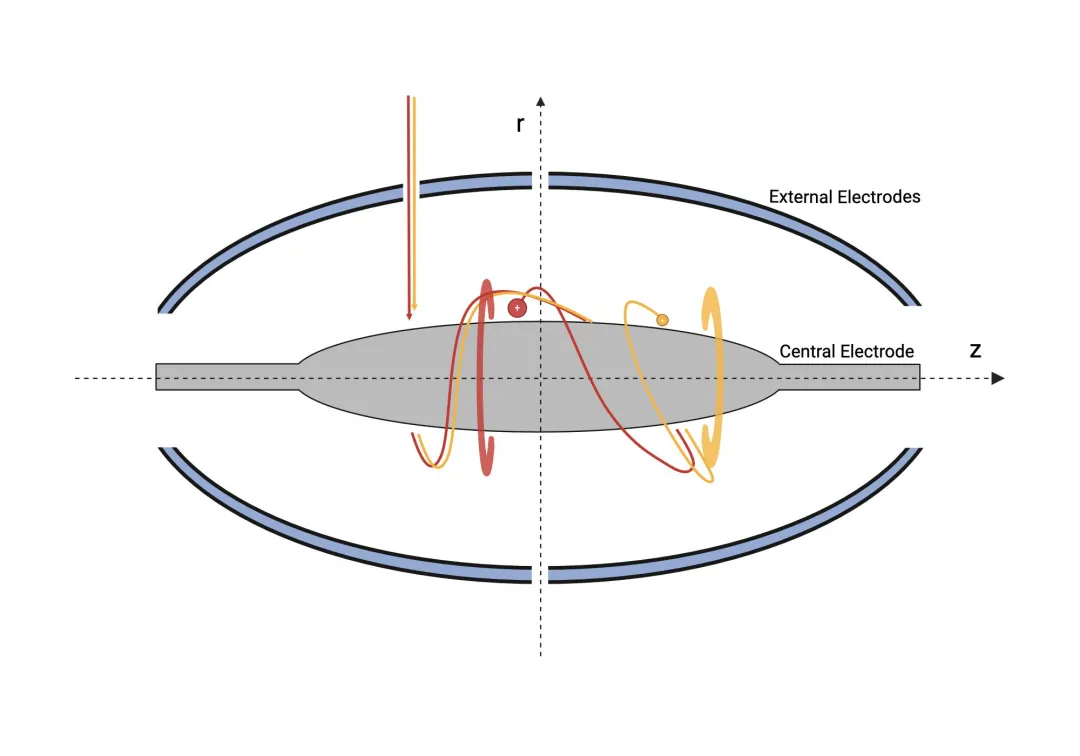

▲ Orbitrap质量分析器中离子的轴向振荡轨迹示意

Orbitrap是一种基于静电场的高分辨率质量分析器，离子围绕中央纺锤形电极做螺旋运动，其轴向振荡频率与质荷比直接相关。Orbitrap模拟的关键问题包括：

• 中央电极设计：纺锤形电极的轮廓曲线直接决定场分布和离子轨道特性

• 轨道稳定性：离子在径向和轴向的稳定性条件，避免离子碰撞电极

• 谐振频率分析：轴向振荡频率ω_z = √(k·q/m)，其中k为场参数

代表性仪器包括Orbitrap Exploris 480和Orbitrap Eclipse Tribrid系统，前者面向高通量蛋白质组学，后者为三合一（四极杆+离子阱+Orbitrap）组合式质谱平台。

第八章 SIMION高级应用

8.1 碰撞池模拟

碰撞诱导解离（CID）是串联质谱中最常用的碎裂方式，SIMION可以模拟碰撞池中的物理过程：

• CID过程：模拟前体离子与碰撞气体（如Ar、N₂）的碰撞过程，包括弹性碰撞和非弹性碰撞

• 气体碰撞：采用硬球碰撞模型或统计模型，计算碰撞截面和能量转移

• 能量损失模型：碰撞后的离子动能和内能变化，影响碎裂效率和碎片离子分布

SIMION的碰撞模型可以与Lua脚本结合，实现自定义的碰撞逻辑和碎裂规则，为碰撞池设计提供定量的优化依据。

8.2 空间电荷效应

在高离子流密度条件下，离子间的库仑排斥力不可忽略，这就是空间电荷效应。其主要表现形式包括：

• 高离子流模拟：大量同号电荷离子间的排斥导致离子束扩散和分辨率下降

• 库仑排斥：离子间库仑力导致轨迹偏移，影响传输效率和聚焦性能

• 束流扩散：空间电荷效应导致的离子束径向膨胀，需通过透镜系统补偿

SIMION通过自洽迭代方法处理空间电荷效应：先计算离子轨迹，再根据离子分布更新空间电荷密度，再重新求解泊松方程，如此循环直至收敛。

8.3 气体动力学耦合

质谱仪器中许多部件工作在中高压环境，离子运动受气体分子碰撞影响显著。此时需要将SIMION的离子追踪与气体动力学模拟结合：

• SIMION：负责电场计算和离子轨迹追踪

• COMSOL Multiphysics：有限元多物理场模拟，用于流场和热场计算

• ANSYS Fluent：CFD软件，用于复杂气流场模拟

• Molflow+：蒙特卡洛分子流模拟软件，专用于高真空条件下的气体流动

多软件联合仿真的核心挑战在于数据交换和模型耦合，通常通过文件接口或API实现SIMION与流体力学软件之间的迭代计算。

第九章典型案例分析

案例1：ESI接口传输效率提升

本案例针对ESI-MS系统中从毛细管出口到质量分析器的离子传输效率偏低问题，通过SIMION模拟优化关键参数。

优化目标：提高ESI接口灵敏度

关键优化参数：

• 毛细管电压（Capillary Voltage）：影响离子引入效率

• Skimmer间距（Skimmer Spacing）：影响离子束聚焦

• Funnel结构参数：电极片间距、孔径递减率、RF/DC参数

通过SIMION的Lua脚本实现参数自动扫描，找到最优电压组合，最终将传输效率从原始设计的12%提升至35%以上。

案例2：TOF反射器优化

反射器（Reflectron）是TOF质谱分辨率的关键部件。本案例通过SIMION模拟优化反射器的电极结构和电压分布，以提高时间聚焦性能。

R = t / (2·Δt)

其中R为分辨率，t为平均飞行时间，Δt为飞行时间分散。通过优化反射器的等势梯度分布，有效补偿离子的初始能量分散，使分辨率R达到20000以上。

案例3：四极杆分辨率优化

四极杆质量分析器的分辨率取决于多个几何和电学参数的综合效果。本案例通过SIMION系统研究以下因素的影响：

• Rod Radius（杆半径）：影响四极杆内电场的理想性

• Inscribed Radius（内切半径）：杆到轴线的距离r₀，决定场强

• RF/DC比例：影响扫描模式和分辨率-灵敏度权衡

模拟结果表明，杆半径与内切半径的最优比值约为1.1488（双曲杆）或1.145（圆柱杆近似），RF/DC比值需要根据目标分辨率和灵敏度进行精确调谐。

第十章 SIMION与人工智能结合

10.1 参数自动优化

传统离子光学设计依赖工程经验的试错法，效率低下。将智能优化算法与SIMION结合，可以实现参数空间的自动搜索和最优设计：

• 遗传算法（GA）：模拟生物进化过程的随机优化方法，适合多参数、多目标的复杂优化问题。通过选择、交叉、变异操作在参数空间中搜索全局最优解。

• 粒子群算法（PSO）：模拟鸟群觅食行为的群体智能算法，收敛速度快，适合连续参数空间的优化。

• 贝叶斯优化：基于高斯过程代理模型的序贯优化方法，在少量评估次数内即可找到近似最优解，特别适合计算成本高的SIMION模拟。

10.2 数字孪生质谱

数字孪生是将物理质谱仪器的完整行为映射到虚拟空间，实现实时预测和智能调控的前沿研究方向：

虚拟质谱平台：在数字空间构建质谱仪的完整仿真模型，可替代部分实验，加速研发迭代。

实时预测模型：利用机器学习模型（如神经网络）学习SIMION模拟数据，实现毫秒级性能预测。

自动校准系统：基于数字孪生的闭环控制，自动调整仪器参数以补偿性能漂移。

数字孪生质谱代表了质谱仪器智能化的未来方向，将SIMION的高精度模拟能力与AI的快速推理能力相结合，有望实现质谱仪器从"设计-制造-调试"到"模拟-预测-自优化"的范式转变。

第十一章未来发展趋势

11.1 超高分辨质谱离子光学设计

随着质谱技术向超高分辨率和超高灵敏度发展，离子光学设计面临新的挑战。代表性仪器包括：

• Orbitrap Astral：新一代Orbitrap平台，分辨率超过500,000，结合非对称轨迹损失消除技术实现高精度质量测量

• timsTOF Ultra：离子迁移-飞行时间质谱，整合捕获离子迁移率分离（TIMS）和高分辨率TOF分析

11.2 AI辅助离子光学设计

人工智能技术正在深刻改变离子光学设计的方法论。从参数优化到结构生成，AI可以大幅缩短设计周期并探索传统方法难以触及的设计空间。深度学习模型可以学习SIMION模拟数据中的隐含规律，实现快速性能预测和逆向设计。

11.3 多物理场耦合模拟

未来的离子光学模拟将突破单一电磁场的局限，实现电场、磁场、流体场、热场和机械场的全耦合模拟。这种多物理场耦合方法对于精确模拟真实质谱仪器的工作状态至关重要，特别是在离子源和碰撞池等涉及气体流动的区域。

11.4 数字化质谱研发平台

数字化质谱研发平台是未来质谱仪器开发的终极形态，它将SIMION模拟、CAD设计、实验验证和AI优化整合在一个统一的数字环境中，实现从概念设计到产品验证的全流程数字化。这种平台将使质谱仪器的开发周期从数年缩短到数月，并大幅降低研发成本。

附录

附录A SIMION常用Lua脚本模板

-- 自动电压扫描模板

simion.workbench_program()

local V_start, V_end, V_step = 100, 500, 50

segment.initialize() end

segment.flym() end

segment.terminate() end

-- 参数优化模板

adjustable _v1 = 100

adjustable _v2 = -200

segment.other_actions() end

附录B 质谱离子光学常用公式汇总

• 洛伦兹力：F = q(E + v × B)

• 拉普拉斯方程：∇²V = 0

• 泊松方程：∇²V = -ρ/ε₀

• Mathieu方程：d²u/dξ² + (a - 2q·cos2ξ)u = 0

• 飞行时间：t = L·√(m/2qV)

• TOF分辨率：R = t/(2·Δt)

• 离子速度：v = √(2qV/m)

• 动能：E_k = qV = ½mv²

附录C SIMION案例文件下载目录

• SIMION官方网站：simion.com

• 案例库（Examples）：安装目录下的examples文件夹

• 用户论坛：SIMION邮件列表和社区论坛

附录D 质谱离子光学设计经验参数库

• ESI毛细管电压：3.0-5.0 kV

• Skimmer锥电压：20-80 V

• 离子漏斗RF频率：0.5-2.0 MHz

• 离子漏斗RF幅值：50-200 V_p-p

• 四极杆RF频率：0.8-3.0 MHz

• 四极杆杆半径/内切半径比：1.145-1.1488

• TOF反射器电压：1-5 kV

• 碰撞池气体压力：1-10 mTorr
