说人话就能出 P-h 图：制冷工程师的 AI 工具实测

查物性、画 P-h 图、算 COP——这些重复性工作，现在可以直接跟 AI 说人话完成。

你一定做过这些事

做制冷系统设计，有些事情每次都要重复：

• 翻物性表或打开 REFPROP，查一个状态点的焓值和熵值
• 手动画 P-h 图，定位蒸发、冷凝、压缩、节流四个过程
• 算 COP、单位制冷量、压缩机比功，用计算器或 Excel 一个一个敲

一个典型的 4 点理论循环，手动操作平均需要：翻物性表 3 次、Excel 敲 2 个公式、画图软件点 4 个点，总共 5~10 分钟。如果每次需求变更——加过热、换制冷剂——还要再来一遍，一天改 5 次就是 25~50 分钟的机械劳动。

如果这些事情，你只需要用工程师的语言描述清楚，AI 就帮你完成呢？

案例一：4 点理论循环

假设我们要分析一个 R134a 标准制冷循环：

• 蒸发温度 4℃
• 冷凝温度 40℃
• 无过热、无过冷、等熵压缩

和 AI 对话

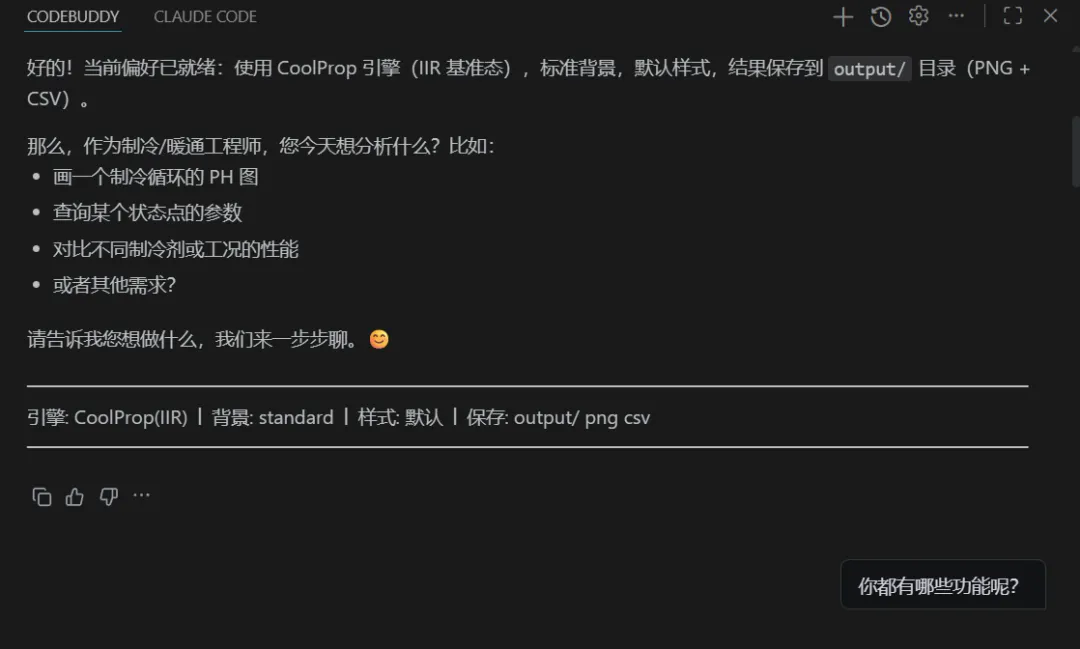

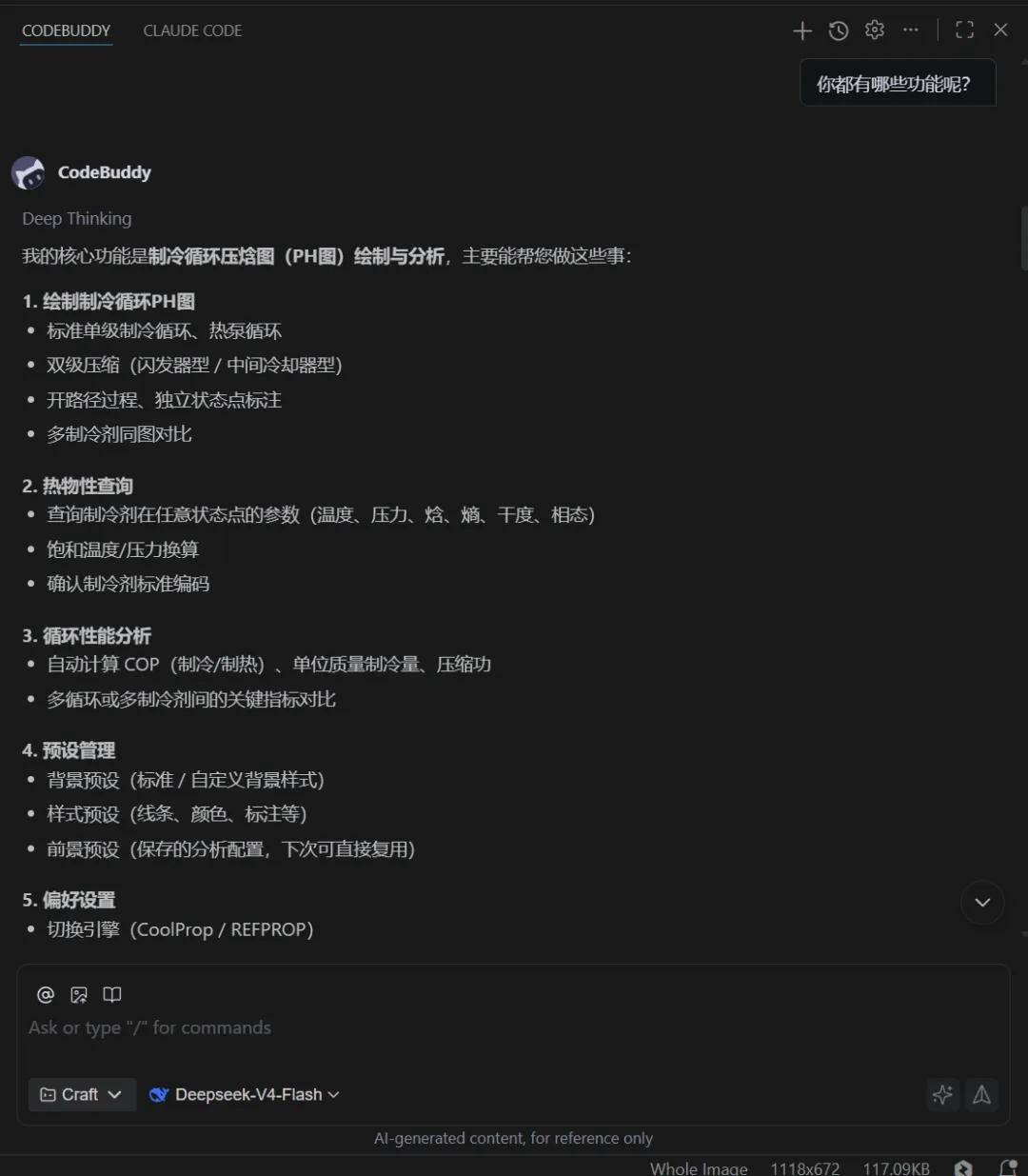

【图1：你还不知道它能做什么？先问问看】

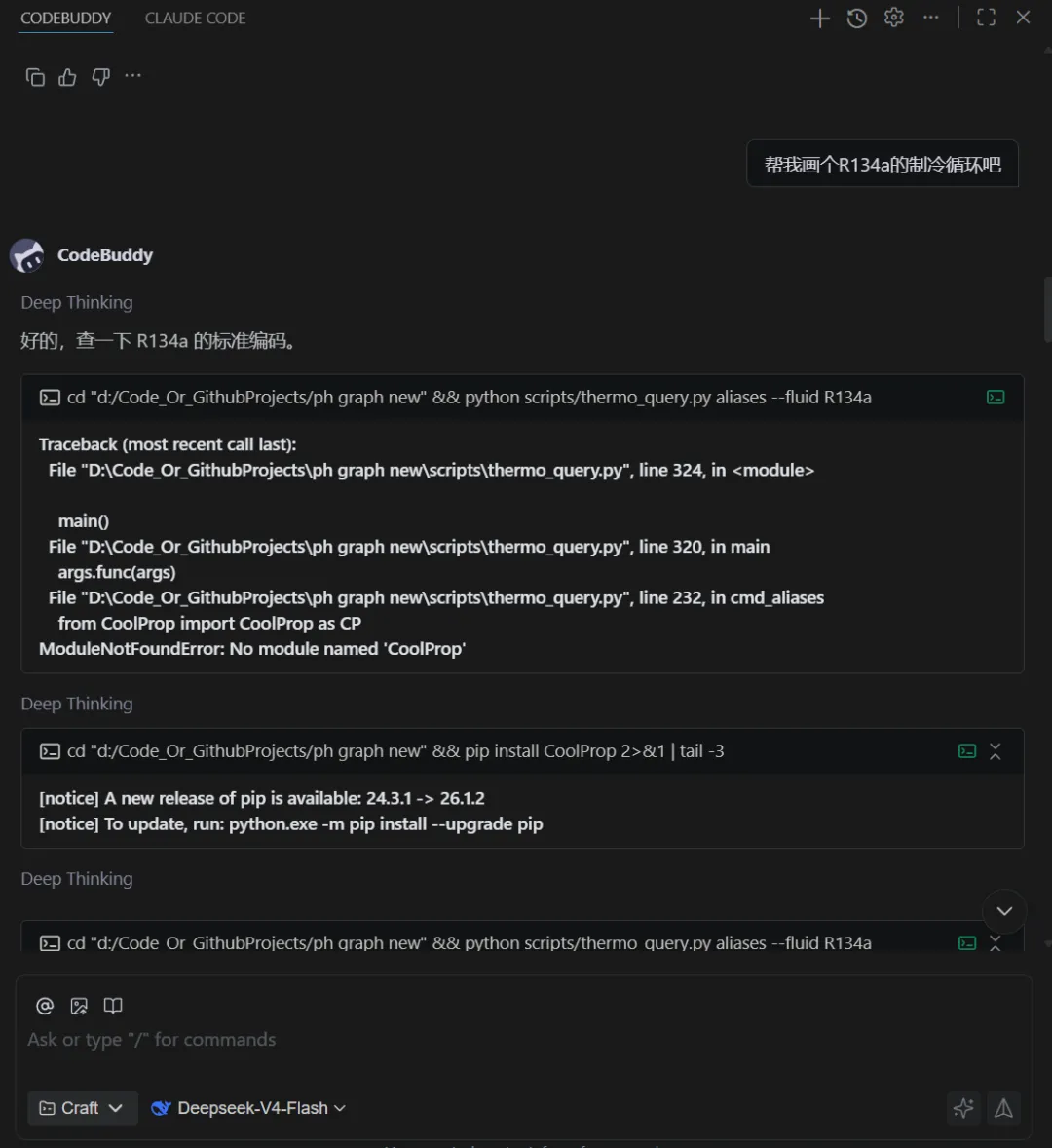

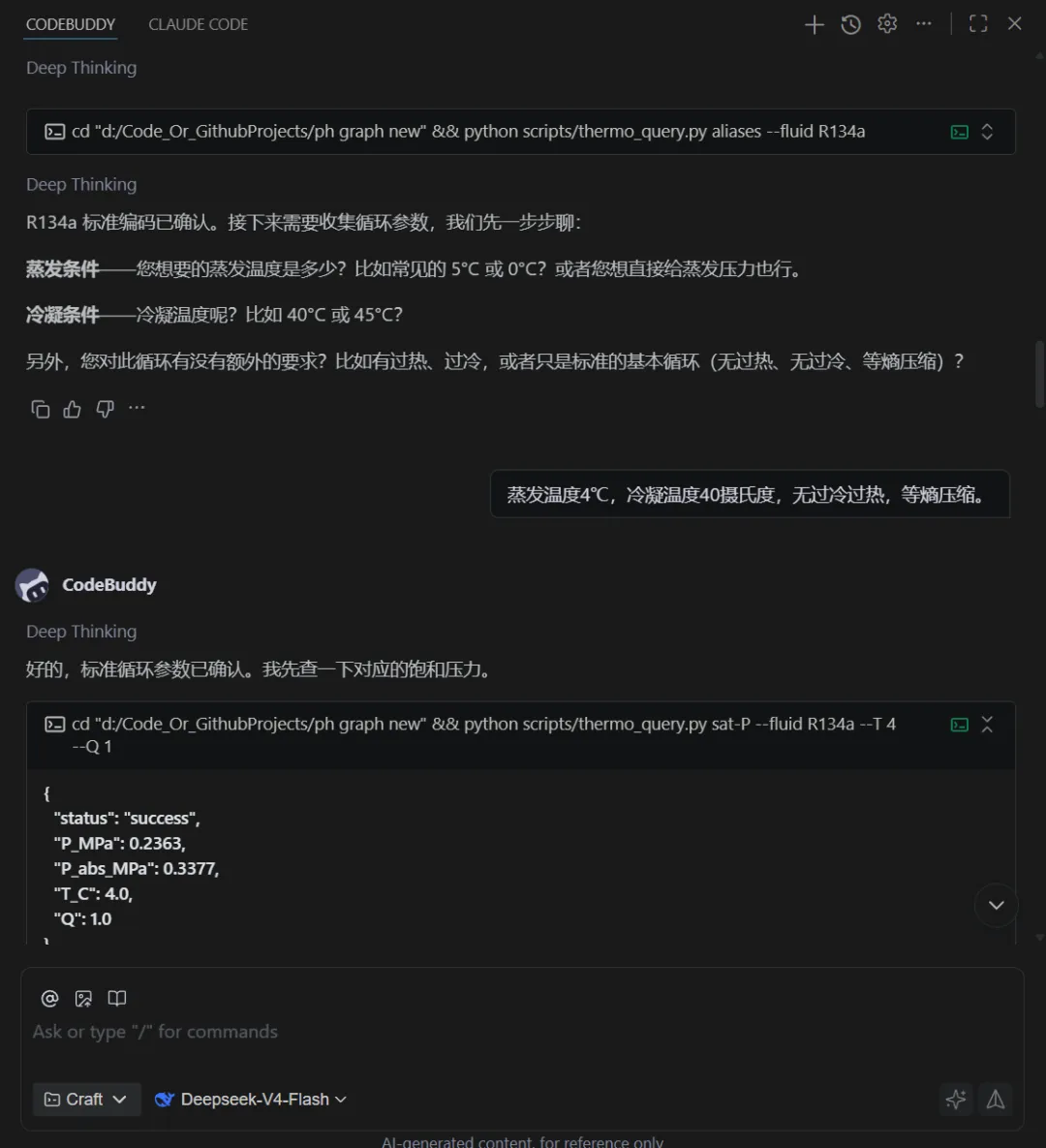

【图2：对话截图——提交需求 + AI 收集参数】

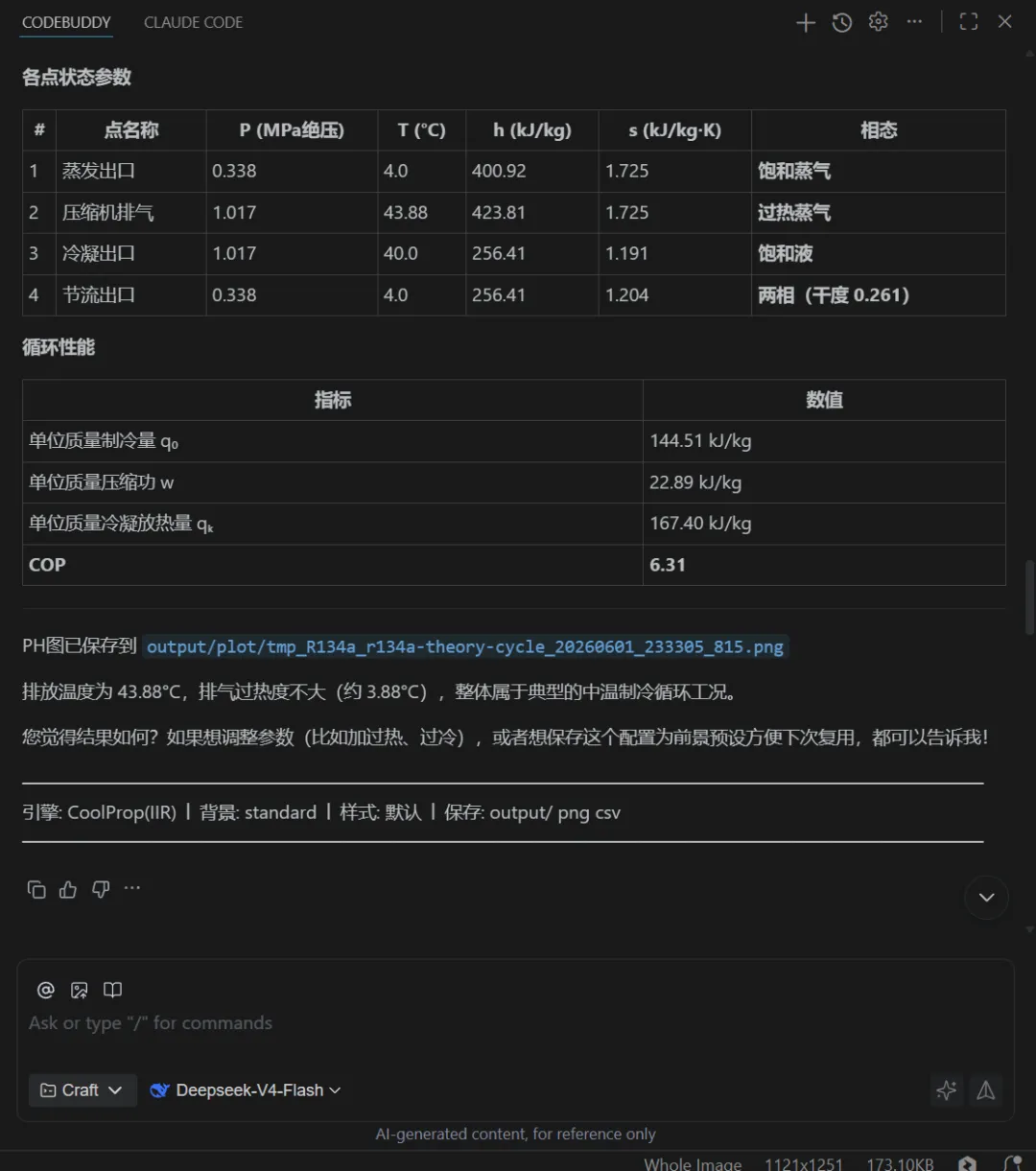

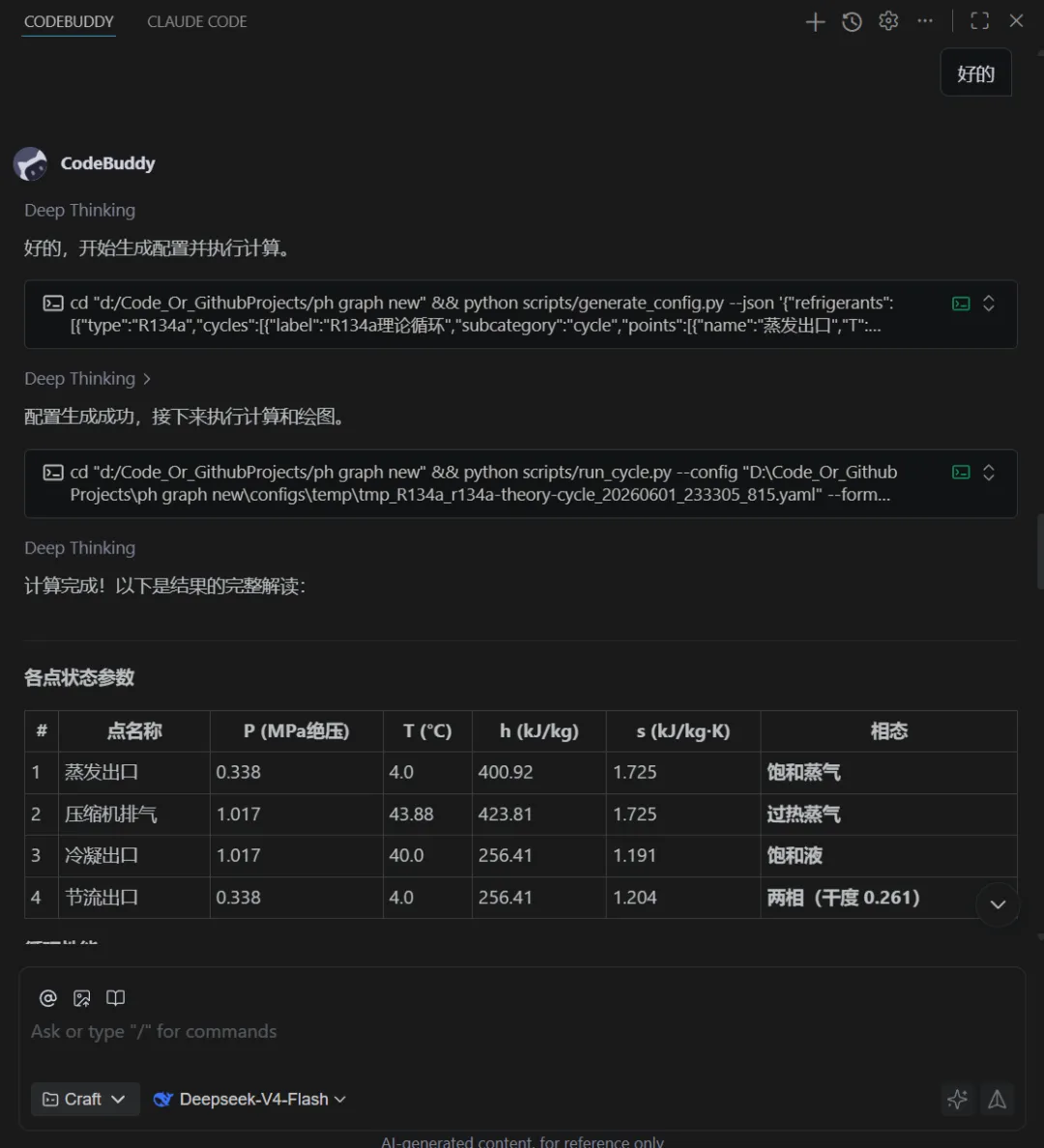

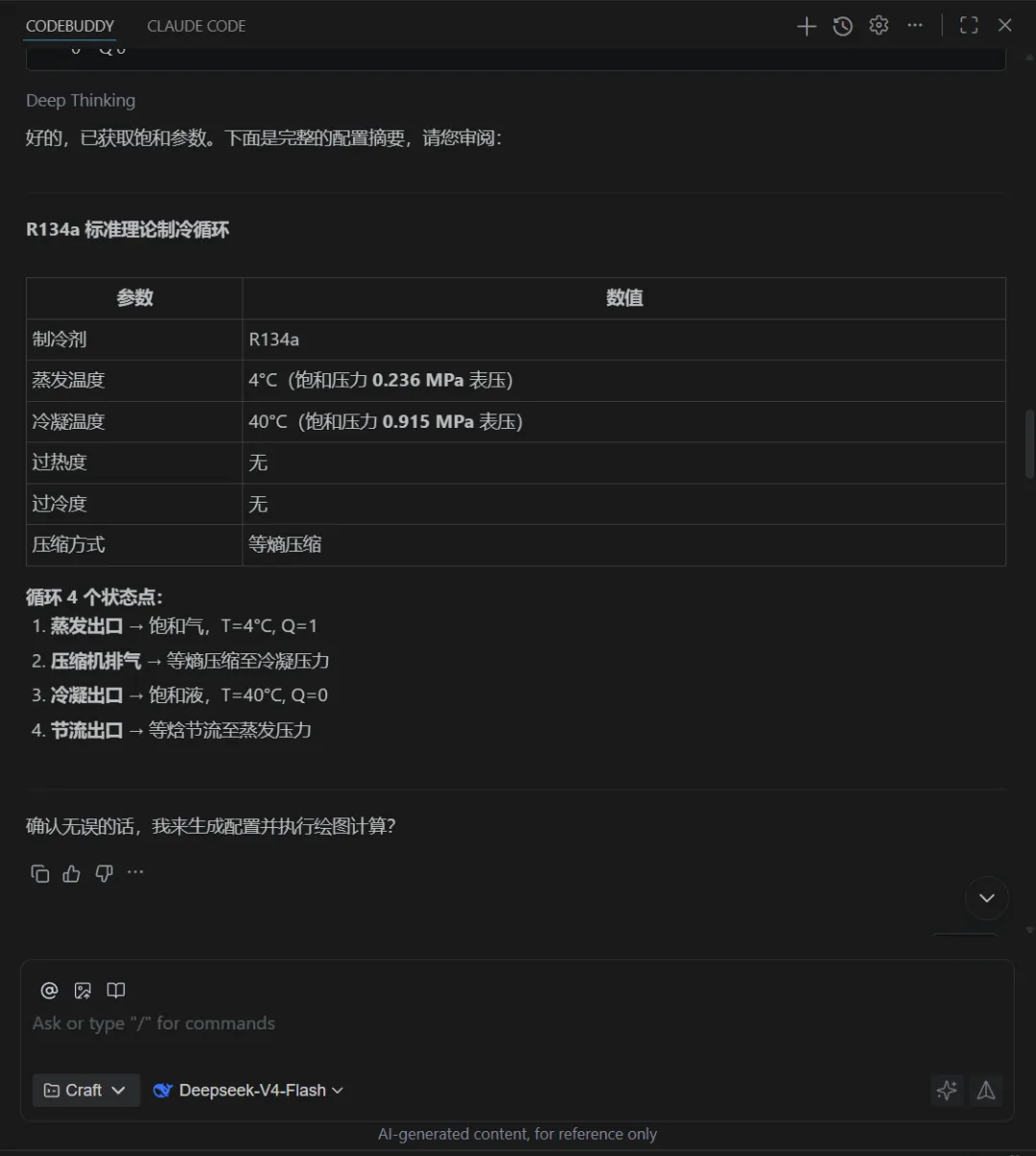

【图3：审阅确认 + 计算结果】

整个过程看起来简单，但每一步背后都有明确的设计意图。拆开来看：

用户：帮我画个R134a的制冷循环吧。

AI：确认是 R134a。您想要的蒸发温度和冷凝温度是多少？

🛑 设计亮点一：它不知道的它会问，不会猜。用户只说了制冷剂类型，但没说蒸发和冷凝条件。AI 不会随便假设一个"默认"值来强行出结果，而是停下来问清楚。这在工程场景下至关重要——错的参数比没参数更危险。

用户：蒸发温度4℃，冷凝温度40℃，无过冷过热，等熵压缩。

AI：已获取饱和参数。4 个状态点——蒸发出口（饱和气 4℃）、等熵压缩至冷凝压力、冷凝出口（饱和液 40℃）、等焓节流回蒸发压力。确认执行？

✅ 设计亮点二：执行前强制审阅，避免"拿到错的答案还以为是正确的"。AI 把理解的参数组合完整复述了一遍，包括什么做了假设（无过热、无过冷、等熵压缩），什么用了你给的参数，然后才问"确认执行？"。这不是多余的礼貌——它让你有机会在出结果之前就纠正理解偏差。

AI 返回了 4 个状态点的完整数据（压力单位 MPa 绝压，1 MPa ≈ 10 bar）：

性能指标：

• 单位制冷量 q₀ = 400.92 − 256.41 = 144.51 kJ/kg
• 压缩机比功 w = 423.81 − 400.92 = 22.89 kJ/kg
• COP = 144.51 / 22.89 = 6.31

🧮 设计亮点三：COP 不需要你手动算，AI 帮你算好并展示推导过程。数据源来自 CoolProp 物性引擎（精度同 REFPROP）。AI 拿到各点焓值后，按公式自动计算出 q₀、w、COP，并且把中间计算展示出来——你可以直接验证数据的合理性，而不是只看到一个"黑箱结果"。

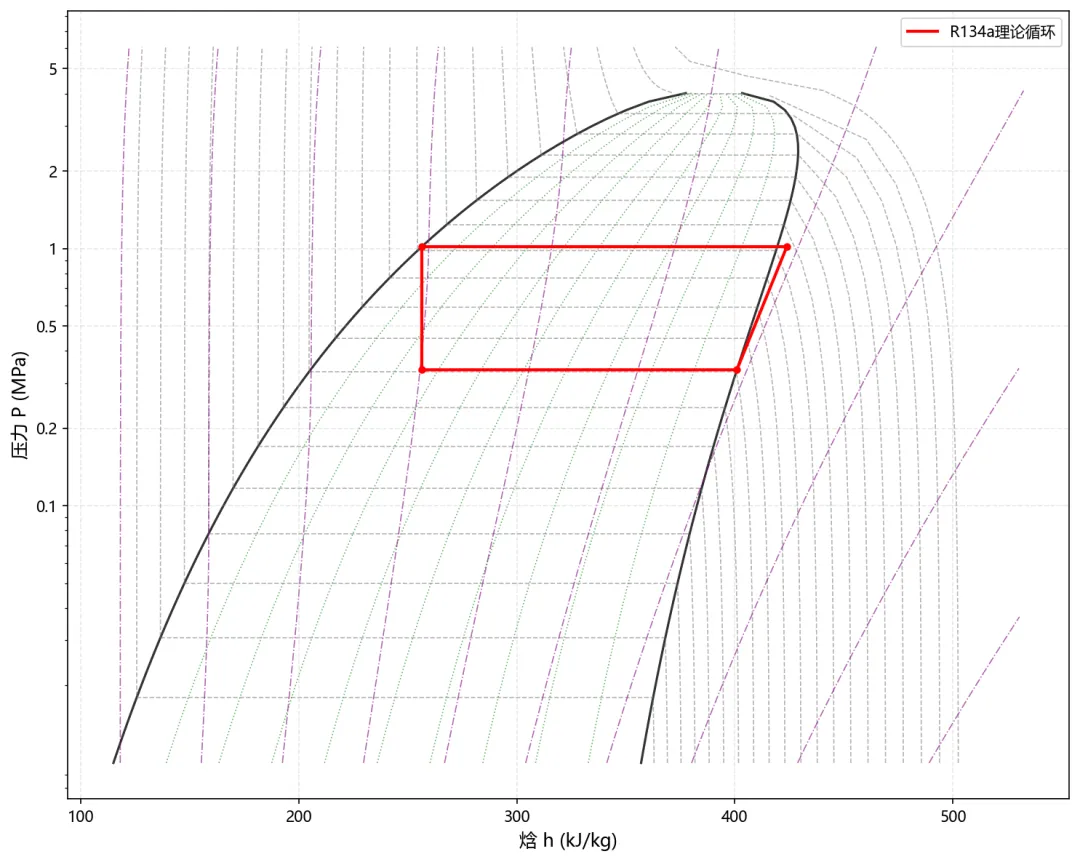

【图4：R134a 标准理论循环 P-h 图】

从开始描述需求到拿到这张 P-h 图和性能数据，你只说了三句话，做了两次确认。**AI 负责"怎么算"，你只负责"说什么"**。

但工程场景下很少一次到位——改参数才是常态。加过热、调排气温度、换制冷剂……每改一次，传统方式就要重来一遍。AI 能不能记住之前的结果？案例二就是回答这个问题。

案例二：4 点实际循环（带过热过冷）

基于刚才的 R134a 循环，继续往下迭代：

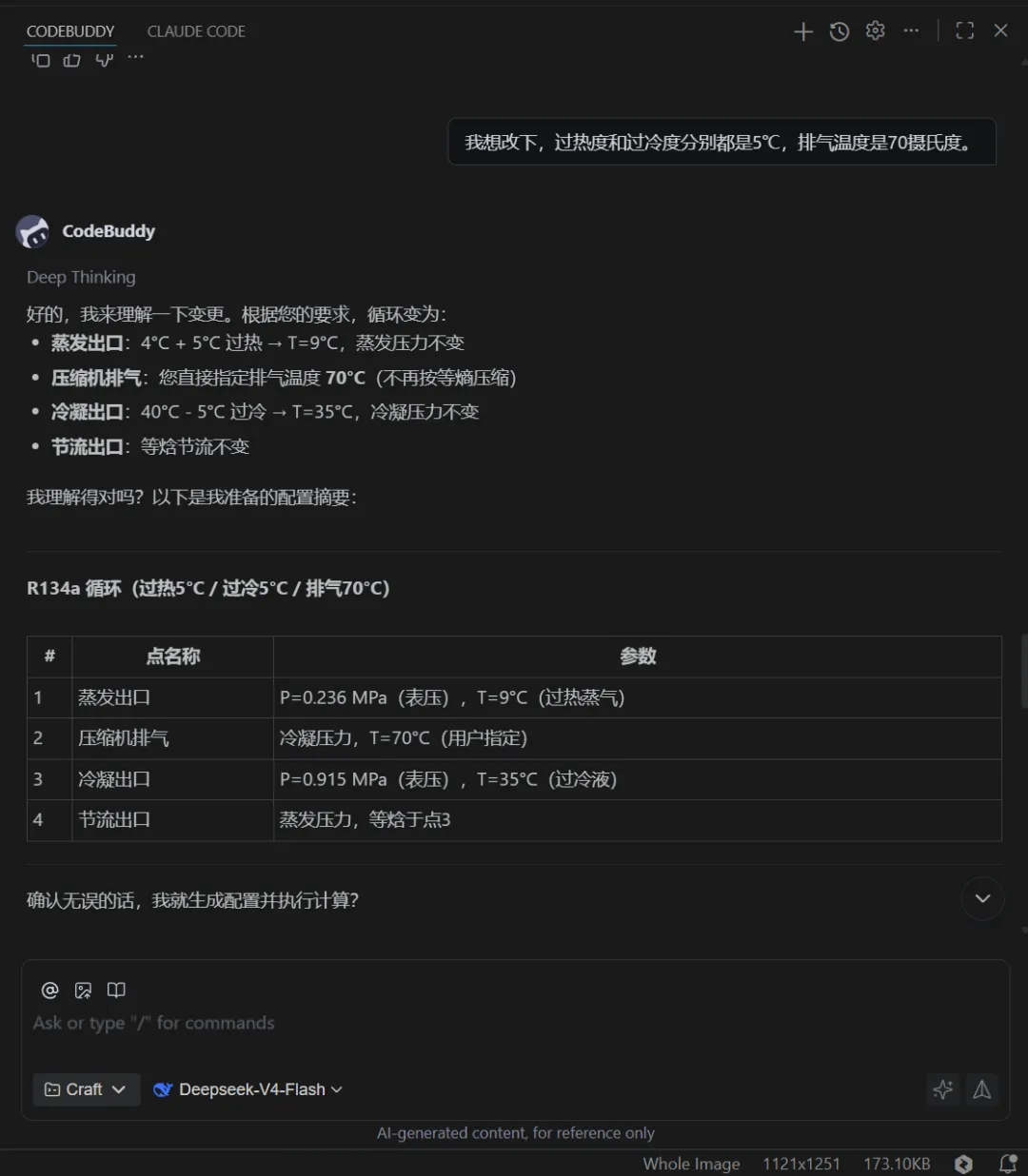

【图5：对话截图——增量修改】

用户：我想改下，过热度和过冷度分别都是5℃，排气温度是70摄氏度。

AI：变更确认——蒸发出口 4+5=9℃、排气 70℃（用户指定，非等熵）、冷凝出口 40−5=35℃、节流等焓不变。确认执行？

🔄 设计亮点四：增量修改——只说"改下"，AI 自动复用历史。用户没有重新输入一遍制冷剂、蒸发温度、冷凝温度，只说"我想改下"。AI 自动识别这是增量修改，在已有配置基础上只改动指定参数，复用其余全部。这是"AI 会话"区别于"填表 UI"的核心体验——你不需要从零开始，只需要说出变化。

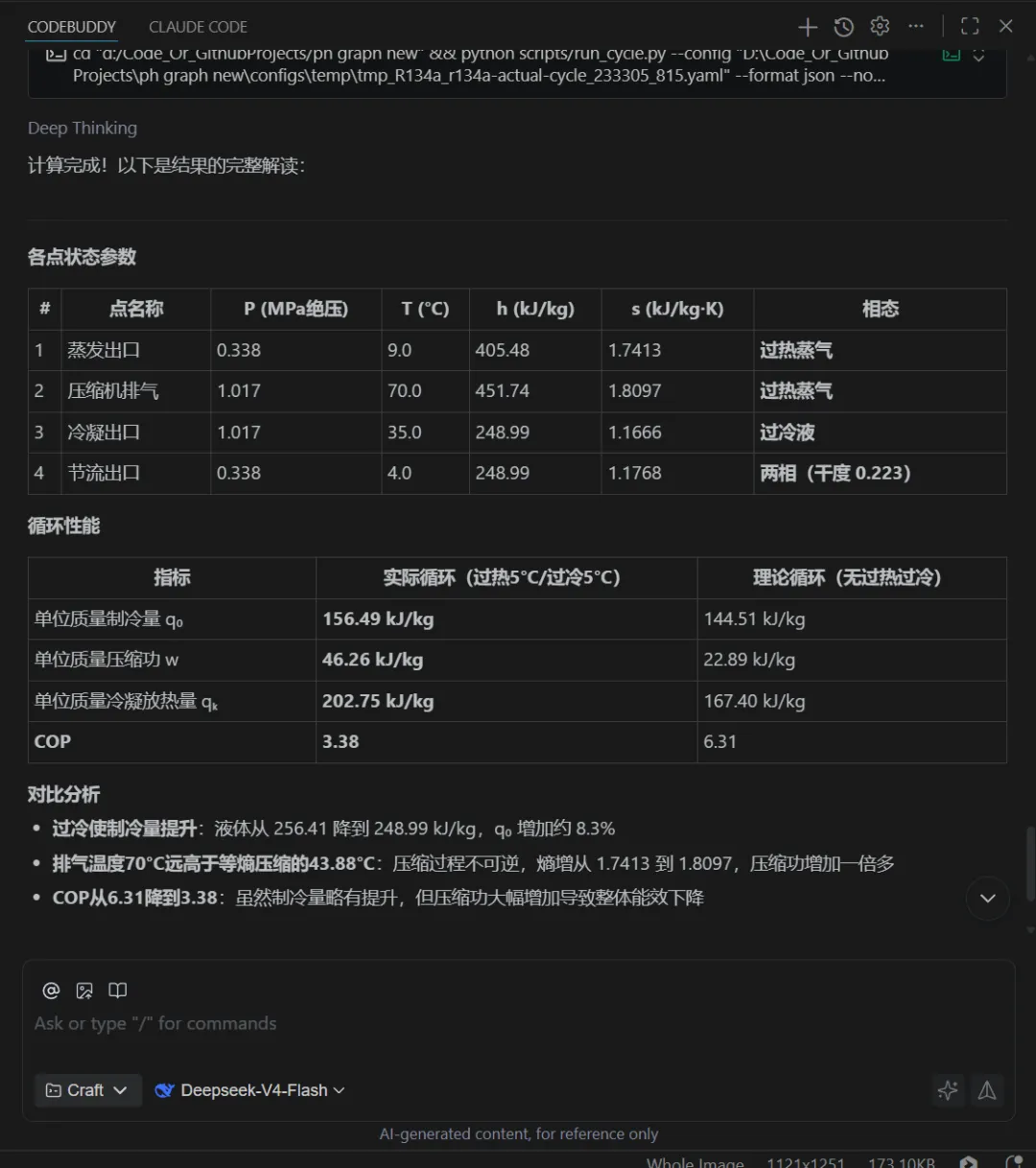

变更后的 4 个状态点结果：

与理论循环对比：

📊 设计亮点五：AI 不只会算数，还会解读对比。AI 自动把新结果和上次的理论循环做了对比，并用工程语言解释了原因：过冷提升了 q₀，但指定的 70℃ 排气温度使压缩功翻倍，净效果 COP 从 6.31 降到 3.38。这种对比分析如果人工操作，需要切换两套数据、逐项相减、再结合经验判断原因，AI 一步到位。

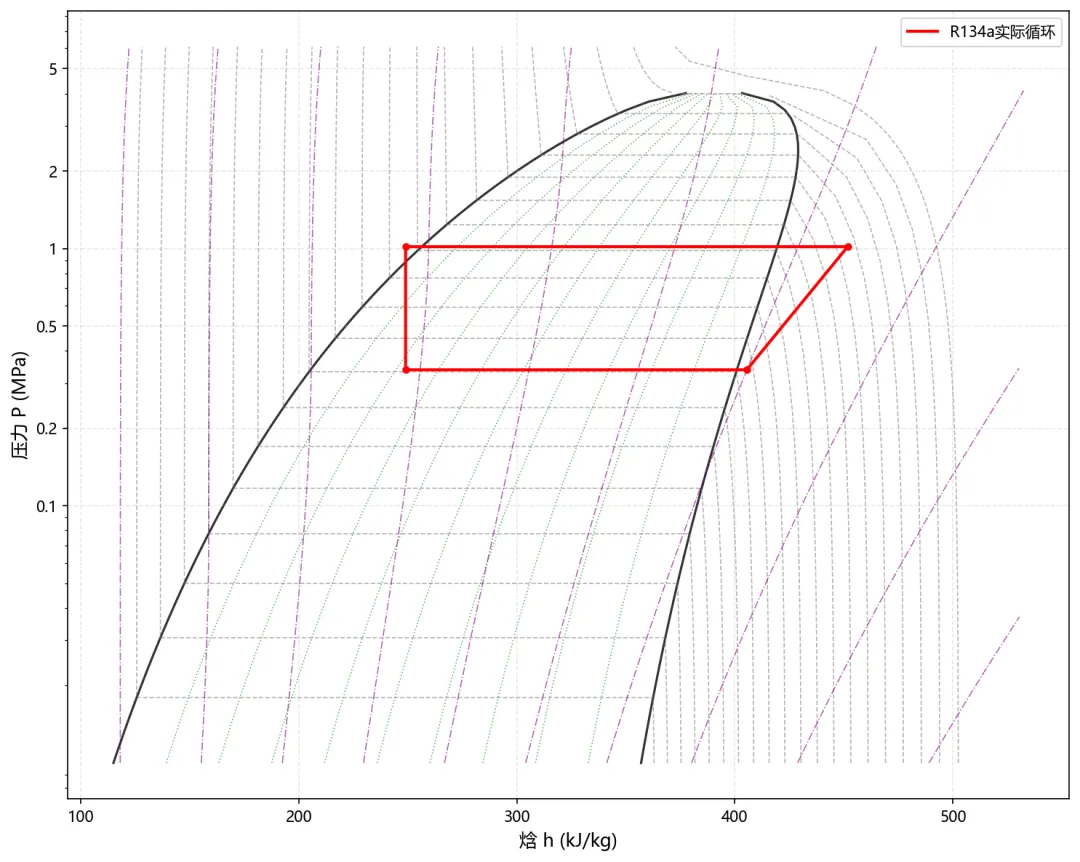

【图6：R134a 实际循环 P-h 图】

🖼️ 设计亮点六：参数变更实时映射到 P-h 图上。两次分析各生成一张带标注的 P-h 图，可直观对比两条曲线的位置变化——理论循环的等熵压缩线 vs 实际循环的 70℃ 排气点，差异一目了然。

回顾：6 个设计亮点背后的原则

它和 REFPROP 有什么不同？

REFPROP 做物理计算，AI 做工程翻译。它不是替代 REFPROP，而是在其上包了一层对话界面：

工程师负责"说什么"，AI 负责"怎么算"。

想用这个工具？

我自己就是制冷工程师——我知道画一张 P-h 图有多烦。查表、算点、对坐标，一个数错了整张图废掉。

想用这个工具，先来个关注呗。

本文基于 ph-graph 工具，支持 CoolProp 和 REFPROP 双引擎。
