夜雨聆风化工设计中，蒸馏工况的计算是最复杂的场景之一——夹套蒸汽冷凝加热、釜内物料升温+气化、冷凝器负荷核算、回流比影响、减压蒸馏真空泵选型……一环扣一环，手算容易漏项出错。

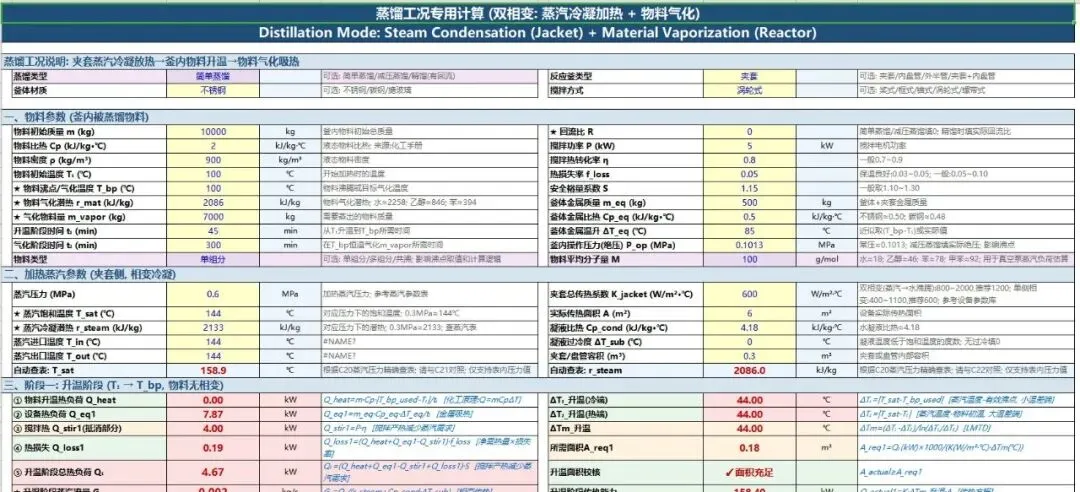

今天详细介绍一款专为反应釜蒸馏工况设计的Excel计算工具，覆盖从热负荷到管径估算的全流程。
一、为什么蒸馏工况需要专用计算表？
蒸馏与普通加热/冷却工况的根本区别在于：**两侧都发生相变**。
-**夹套侧**：蒸汽冷凝放热（恒温传热）
-**釜内侧**：物料升温（显热）→ 沸腾气化（潜热）
这意味着：
1. 热负荷必须分**升温阶段**和**气化阶段**分别计算
2. 精馏时回流比R使实际蒸发量变为 ṁ×(1+R)，蒸汽耗量成倍增加
3. 冷凝器需要冷凝全部上升蒸汽（含回流），其热负荷与再沸器热负荷平衡
4. 减压蒸馏时沸点降低，还需配套真空泵选型
普通传热计算表无法处理这些特殊逻辑，因此我们开发了蒸馏专用计算表。
二、工具概览：16大功能模块
蒸馏计算表共包含16个功能模块，覆盖蒸馏计算的全流程：
| 模块 | 名称 | 核心功能 |
|------|------|----------|
| 一 | 物料参数 | 输入被蒸馏物料的物性数据 |
| 二 | 加热蒸汽参数 | 输入夹套侧蒸汽参数，支持自动查表 |
| 三 | 升温阶段计算 | T₁→T_bp显热传热，LMTD计算 |
| 四 | 气化阶段计算 | T_bp恒温气化，含回流比影响 |
| 五 | 蒸馏全过程汇总 | 设计热负荷、蒸汽流量、总耗汽量 |
| 六 | 过渡段估算 | 升温→气化过渡期额外耗汽 |
| 七 | 污垢热阻修正 | 长期运行K值下降评估 |
| 八 | 温差裕度评估 | 传热推动力是否充足 |
| 九 | 系统充装与体积流量 | 蒸汽/凝液体积流量 |
| 十 | 管径估算 | 蒸汽供应管和凝液排出管口径 |
| 十一 | 热负荷分项占比 | 各项热负荷的百分比分析 |
| 十二 | 回流比敏感性分析 | 不同回流比下蒸汽耗量对比 |
| 十三 | 输入合法性校验 | 自动检查输入数据的合理性 |
| 十四 | 多组分/共沸体系分析 | 沸程、有效沸点、馏分切割建议 |
| 十五 | 真空泵选型辅助 | 减压蒸馏工况的真空泵计算 |
| 十六 | 冷凝器负荷核算 | 塔顶冷凝器面积、冷却水量、过冷段 |
## 三、核心功能详解
### 3.1 双阶段热负荷计算
蒸馏过程分为两个阶段，热负荷特性完全不同：
**升温阶段（T₁ → T_bp）**
物料从初始温度升温到沸点，无相变，属显热传热：
Q₁ = (Q_heat + Q_eq + Q_loss) × S
其中：
- Q_heat = m × Cp × (T_bp - T₁) / t₁ — 物料升温吸热
- Q_eq = m_eq × Cp_eq × ΔT_eq / t₁ — 釜体金属吸热
- Q_loss = (Q_heat + Q_eq) × f_loss — 热损失
升温阶段的传热温差采用**对数平均温差（LMTD）**计算，因为夹套蒸汽恒温冷凝、釜内物料持续升温，属变温传热。
**气化阶段（T_bp恒温）**
物料在沸点恒温气化，属潜热传热：
Q_vap = r_mat × m_vapor × (1+R) / t₂
关键点：**回流比R使实际蒸发量变为m_vapor×(1+R)**。精馏时塔顶冷凝液部分回流，实际上升蒸汽量 = 馏出量 + 回流量 = m_vapor × (1+R)。回流比R=0即为简单蒸馏，R=2时蒸汽耗量为基准的3倍。
气化阶段温差 = T_sat(蒸汽) - T_bp(物料)，为恒温传热，温差恒定。
### 3.2 蒸馏全过程汇总
工具自动取两个阶段热负荷的**大值**作为设计依据：
Q_design = MAX(Q₁, Q₂)
G_design = MAX(G₁, G₂) — 设计蒸汽流量
同时计算全过程蒸汽总耗量 = 升温耗汽 + 气化耗汽，用于采购和成本核算。
### 3.3 冷凝器负荷核算
这是蒸馏计算中最容易出错的部分。工具在第十六模块专门处理：
**冷凝器热负荷 = Q_vap（气化热负荷）**
物理意义：冷凝器必须冷凝全部上升蒸汽（含回流），因此其热负荷等于气化阶段的热负荷。
**过冷段处理**
凝液出口温度可能低于饱和温度（过冷），此时：
Q_sub = ṁ × (1+R) × Cp_condensate × ΔT_sub / 3600
Q_cond_total = Q_cond + Q_sub
过冷段热负荷已包含回流比影响，并加到总冷凝负荷中。冷凝器面积和冷却水流量均基于含过冷段的总负荷计算：
A_cond = (Q_cond + Q_sub) × 1000 / (K_cond × ΔTm) × 裕量
G_cw = (Q_cond + Q_sub) / (Cp_cw × ΔT_cw)
**冷凝器K值参考范围**：
- 有机蒸汽冷凝：300~600 W/m²·℃
- 水蒸汽冷凝：800~1500 W/m²·℃
### 3.4 回流比敏感性分析
回流比是影响蒸汽耗量的关键参数。工具自动计算R=0、1、2、5及当前设定值下的蒸汽耗量对比：
| 回流比R | 实际蒸发量倍数 | 蒸汽耗量变化 |
|---------|---------------|-------------|
| 0（简单蒸馏） | 1× | 基准 |
| 1 | 2× | +100% |
| 2 | 3× | +200% |
| 5 | 6× | +500% |
这个分析帮助工程师直观理解回流比对能耗的影响，在产品纯度和能耗之间做出合理权衡。
### 3.5 多组分/共沸体系分析
实际生产中，釜内物料往往不是纯组分。工具支持三种物料类型：
**单组分**：直接使用输入的沸点T_bp
**多组分**：根据轻重组分沸点和摩尔分数计算有效沸点
T_bp_eff = x_light × T_bp_low + (1-x_light) × T_bp_high
工具还会根据沸程宽度给出馏分切割建议：
- 沸程 ≤ 20℃：无需切割，整体蒸馏
- 沸程 20~50℃：建议切割为两段
- 沸程 > 50℃：强烈建议分3段以上
**共沸体系**：使用共沸温度T_az作为有效沸点，并提示共沸分离限制（如乙醇-水体系需特殊分离方法）。
### 3.6 真空泵选型辅助（减压蒸馏）
减压蒸馏是常见工况，工具在第十五模块提供完整的真空泵选型计算：
**三项抽气速率**：
1.**初始抽气速率** S_init：从常压抽到目标真空度所需
2.**泄漏补偿抽速** S_leak：维持真空度补偿系统泄漏
3.**蒸汽负荷抽速** S_vapor：冷凝器未冷凝蒸汽的排气负荷
S_design = MAX(S_init, S_leak + S_vapor) × S_pump
工具还会根据目标压力自动推荐泵型：
-> 10 kPa：水环式真空泵
- 1~10 kPa：旋片式/滑阀式
- 0.1~1 kPa：罗茨+旋片组合
- < 0.1 kPa：扩散泵/分子泵
并利用**克劳修斯-克拉佩龙方程**估算减压后的沸点降低：
1/T₂ = 1/T₁ - R·ln(P₂/P₁) / ΔHvap
### 3.7 污垢热阻修正
长期运行后，传热面结垢导致K值下降。工具按GB151污垢热阻法修正：
K_actual = 1 / (1/K + Rf)
并计算K值下降幅度和修正后所需面积，确保设备在整个运行周期内都能满足工艺要求。
### 3.8 管径估算
工具根据蒸汽和凝液的体积流量及推荐流速，自动计算管径：
- 蒸汽管推荐流速：20~40 m/s
- 凝液管推荐流速：0.5~2.0 m/s
并按GB/T管径系列向上取整推荐规格（DN15~DN150+）。
## 四、K值取值指南
蒸馏工况涉及两种不同的K值，切勿混淆：
### 夹套总传热系数 K_jacket
夹套侧蒸汽冷凝→釜内物料传热：
| 工况 | K值范围 (W/m²·℃) | 推荐值 |
|------|-------------------|--------|
| 蒸汽→低粘度液体（有搅拌） | 400~1100 | 600 |
| 蒸汽→水沸腾（双相变，有搅拌） | 800~2000 | 1200 |
| 蒸汽→有机物沸腾（双相变，有搅拌） | 500~1200 | 700 |
| 蒸汽→中粘度液体（有搅拌） | 200~600 | 350 |
| 蒸汽→高粘度液体（有搅拌） | 50~280 | 120 |
| 搪玻璃釜（蒸汽→低粘度） | 170~480 | 280 |
**重点**：当釜内物料沸腾时，两侧均为相变传热，K值远高于单侧相变工况。"蒸汽蒸水"的K值可达800~2000 W/m²·℃，推荐设计取1200。
### 冷凝器总传热系数 K_cond
冷凝器内有机蒸汽/水蒸汽冷凝→冷却水传热：
| 冷凝介质 | K值范围 (W/m²·℃) | 推荐值 |
|----------|-------------------|--------|
| 有机蒸汽冷凝 | 300~600 | 400 |
| 水蒸汽冷凝 | 800~1500 | 1000 |
## 五、使用方法
### Step 1：选择蒸馏类型
在表头选择蒸馏类型（简单蒸馏/减压蒸馏/精馏），以及反应釜类型、釜体材质、搅拌方式。
### Step 2：填写物料参数
左侧填写釜内物料参数：质量、比热、密度、初始温度、沸点、气化潜热、气化量、各阶段时间。
右侧填写回流比（简单蒸馏填0）、搅拌功率、热损失率、安全裕量等。
### Step 3：填写蒸汽参数
左侧填写蒸汽压力、饱和温度、冷凝潜热等。右侧填写夹套K值、传热面积。
**提示**：蒸汽饱和温度和潜热支持自动查表（根据蒸汽压力从物性参数库查取），可与手动输入值对照验证。
### Step 4：查看计算结果
所有计算结果自动生成，重点关注：
- ★ 标记的关键结果：设计热负荷、设计蒸汽流量、全过程蒸汽总耗量
- 面积校核：实际面积是否满足需求
- 温差裕度评估：传热推动力是否充足
### Step 5：按需使用高级功能
- 精馏工况 → 查看回流比敏感性分析
- 多组分体系 → 填写物料类型为"多组分"，输入沸程和组成
- 减压蒸馏 → 查看真空泵选型辅助
- 冷凝器设计 → 查看第十六模块冷凝器负荷核算
## 六、计算逻辑验证要点
工具内置多项自动校验：
1.**蒸汽温度 > 釜温**：否则无法传热
2.**回流比合理性**：建议0~20
3.**潜热 > 0**：蒸汽和物料潜热均需为正
4.**质量平衡**：气化量不超过初始质量
5.**蒸汽参数查表对照**：手动输入与自动查表结果对比
6.**减压蒸馏压力检查**：确认操作压力低于常压
## 七、典型应用场景
### 场景1：简单蒸馏蒸水
2000kg水从25℃加热到100℃后蒸出800kg，夹套通0.3MPa蒸汽。
- 升温阶段：显热传热，K≈600~1200（双相变时更高）
- 气化阶段：潜热传热，ΔT = 144-100 = 44℃
- 回流比R=0，蒸汽耗量=气化热/蒸汽潜热
### 场景2：精馏回收乙醇
2000kg乙醇-水混合物（乙醇含量约80%），精馏回收乙醇，回流比R=2。
- 气化热负荷 = r_mat × m_vapor × (1+2) / t₂ — 回流比使蒸汽耗量变为3倍
- 冷凝器热负荷 = Q_vap — 必须冷凝全部上升蒸汽
- 冷凝器K_cond ≈ 400 W/m²·℃（有机蒸汽冷凝）
### 场景3：减压蒸馏热敏物料
物料常压沸点180℃，减压到10kPa后沸点降至约90℃，避免热分解。
- 利用克劳修斯-克拉佩龙方程估算减压后沸点
- 真空泵选型：10kPa建议水环式或旋片式真空泵
- 冷凝器冷却水温需低于减压后沸点
## 八、总结
反应釜蒸馏计算表的核心价值在于：
1.**双阶段分离计算**：升温（显热）和气化（潜热）分别处理，避免混淆
2.**回流比完整处理**：从气化热负荷到冷凝器过冷段，回流比影响贯穿始终
3.**冷凝器独立核算**：面积、冷却水量、过冷段一体化计算
4.**多组分/共沸支持**：有效沸点自动计算，馏分切割建议
5.**减压蒸馏配套**：真空泵选型、沸点降低估算
6.**工程实用性**：管径估算、污垢修正、温差裕度评估
所有公式均基于化工原理传热章和GB151标准，参数取值有据可查。工具采用Excel格式，无需安装任何软件，修改输入参数即可实时看到计算结果变化，非常适合工程师快速完成蒸馏工况的工艺计算。
*本工具基于Python + OpenPyXL自动生成，所有计算公式嵌入Excel单元格，透明可查，可审计可追溯。*
