为深入推进建筑施工领域安全生产“六化”建设，进一步规范我省房屋市政工程施工现场安全管理，精准识别、及时消除生产安全事故隐患，有效防范和遏制生产安全事故发生，近日，江苏省住房和城乡建设厅组织相关专业人员编制了《江苏省建筑施工事故隐患辨识图集》。
即日起，我们将开设“隐患辨识・以案为鉴”专栏，陆续推送一批典型隐患案例，剖析其潜在风险与可能后果，并提供相应的正确做法。希望在建工程参建各方管理人员、作业人员及安全监管人员能以案为鉴、对照落实，准确把握隐患判定情形，切实提升建筑施工现场管理水平和安全监督水平。

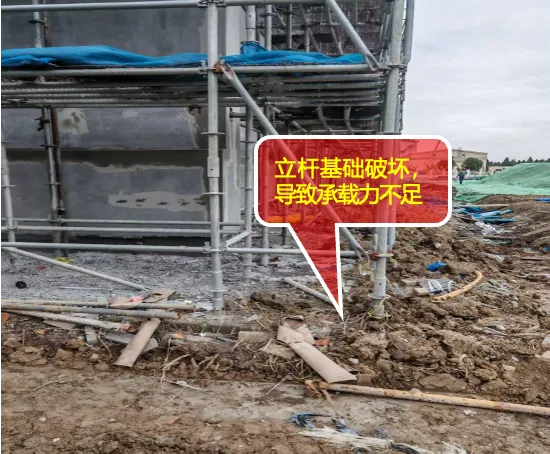

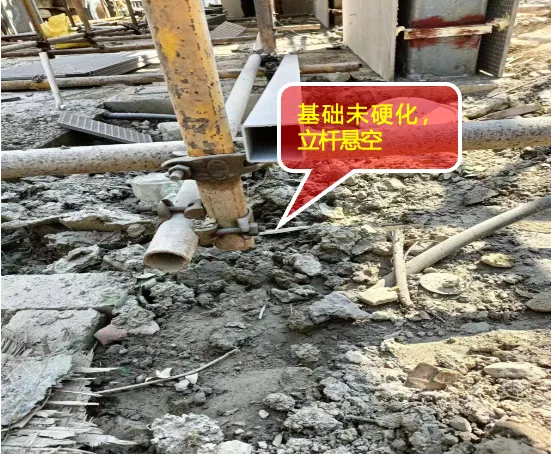

脚手架工程的基础承载力
不满足设计要求
隐患示例
隐患描述
脚手架工程的基础承载力不满足设计要求。
风险分析
重大风险。可能引发的事故类型：导致立杆失稳，架体坍塌。
正确示例
规范要求
《施工脚手架通用规范》GB 55023-2022 第4.1.3条：脚手架地基应符合下列规定：1.应平整坚实，应满足承载力和变形要求。
整改措施

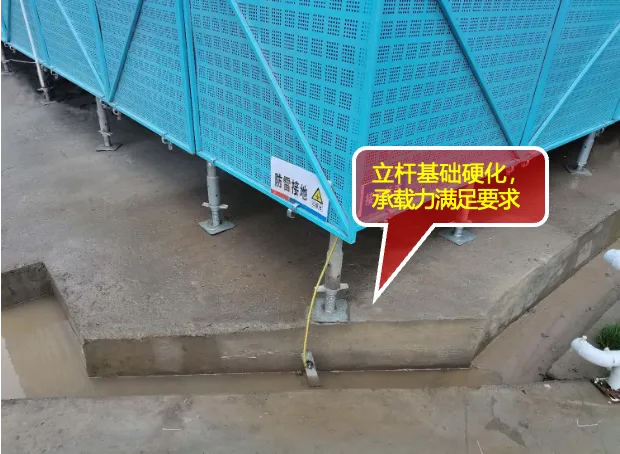

停止施工，按规范和专项施工方案要求进行整改，立杆基础采用铺设通长木板，型钢或混凝土硬化措施。

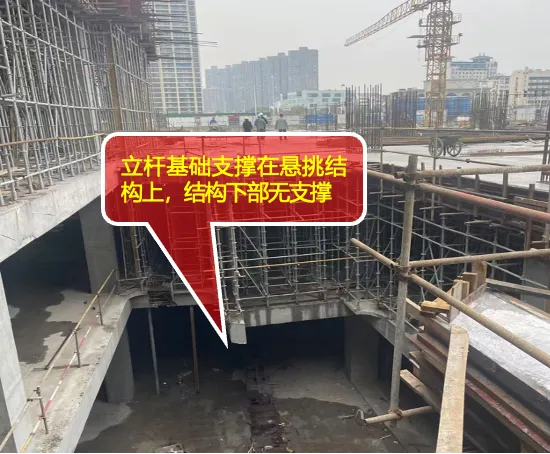

脚手架搭设在承载力
不满足要求的建筑结构上
且未采取可靠的加固措施
隐患示例
隐患描述

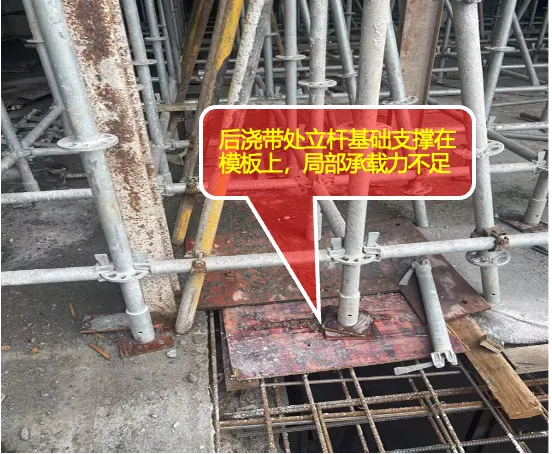

脚手架搭设在承载力不满足要求的建筑结构上且未采取可靠的加固措施。
风险分析
重大风险。可能引发的事故类型：导致脚手架失稳。

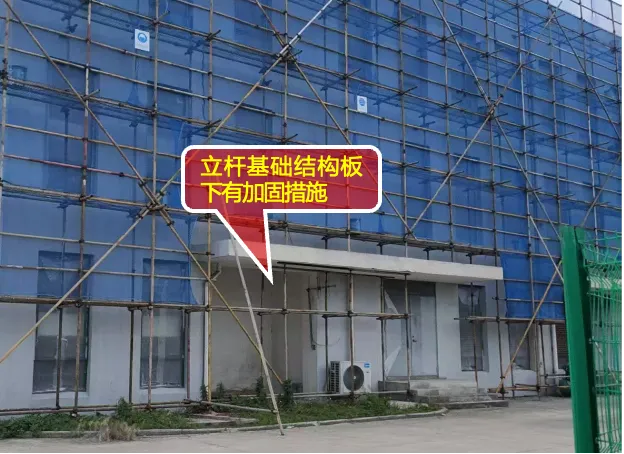

正确示例
规范要求
《施工脚手架通用规范》GB 55023-2022 第4.1.4条：应对支撑脚手架的工程结构和脚手架所附着的工程结构进行强度和变形验算，当验算不能满足安全承载要求时，应根据验算结果采取相应的加固措施。
整改措施
停止施工，按规范和专项施工方案要求进行整改，如采取立杆下部增设支撑加固措施，局部增设型钢的加强措施。
脚手架基础未设置排水措施
隐患示例
隐患描述

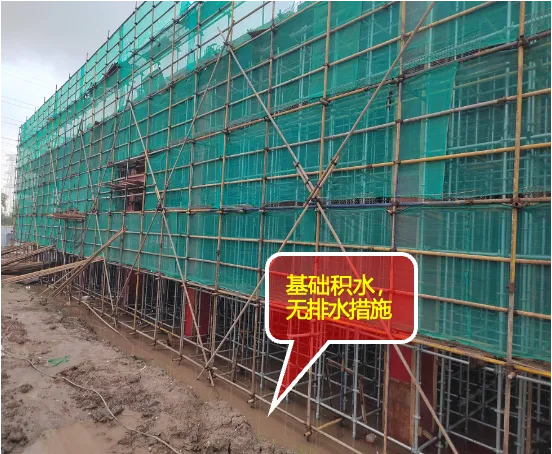

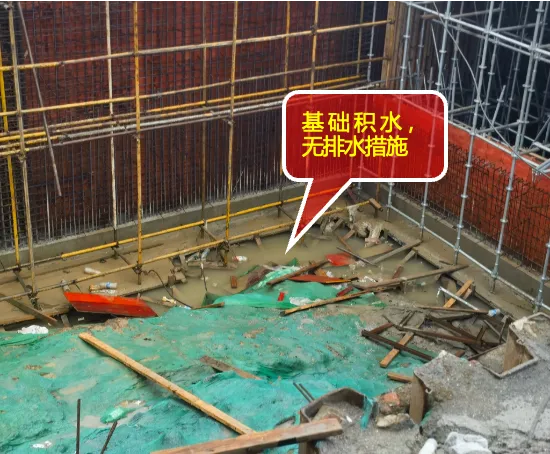

脚手架基础未设置排水措施，搭设场地积水。
风险分析
可能引发的事故类型：导致架体变形、失稳。
正确示例
规范要求
《施工脚手架通用规范》GB 55023-2022 第4.1.3条：脚手架地基应符合下列规定：1.应平整坚实，应满足承载力和变形要求；2.应设置排水措施，搭设场地不应积水；3.冬期施工应采取防冻胀措施。
整改措施
按规范和专项施工方案要求增加脚手架基础的排水措施，防止积水浸泡。

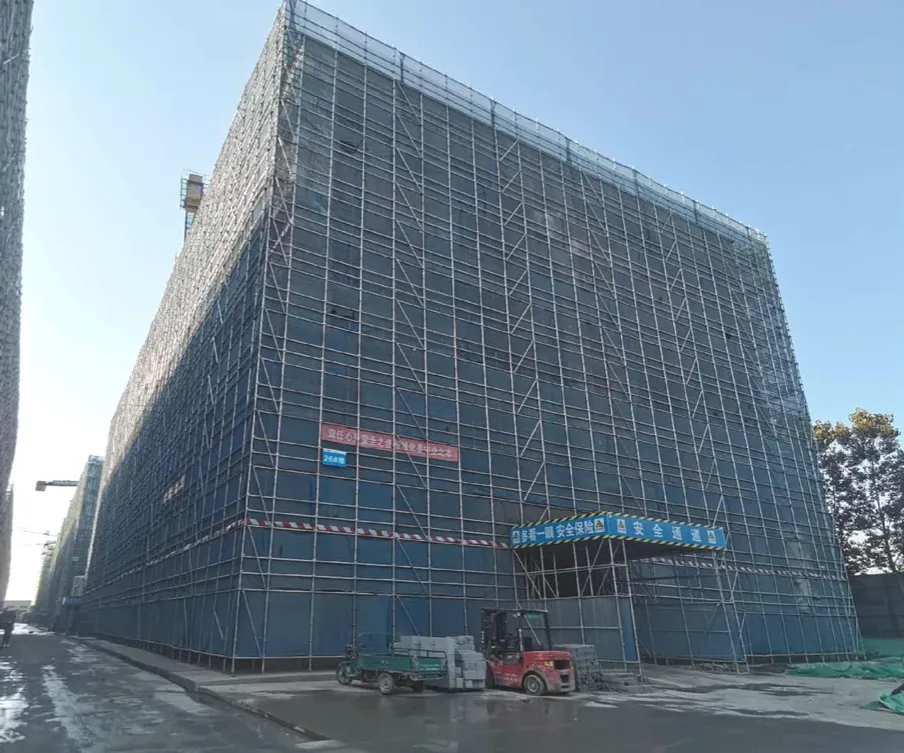

立杆垂直度不符合规范要求
隐患示例
隐患描述

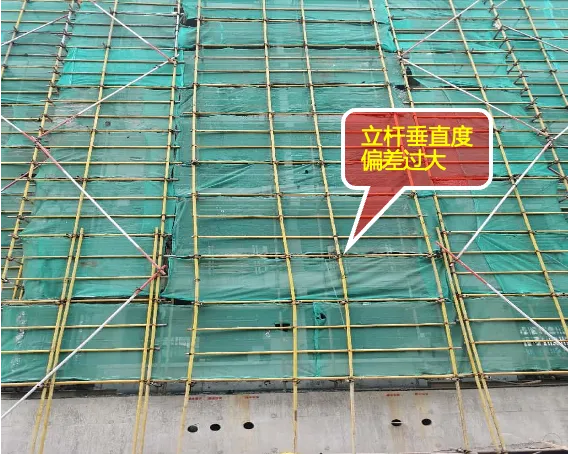

立杆垂直度不符合规范要求。
风险分析
可能引发的事故类型：导致架体失稳。
正确示例
规范要求

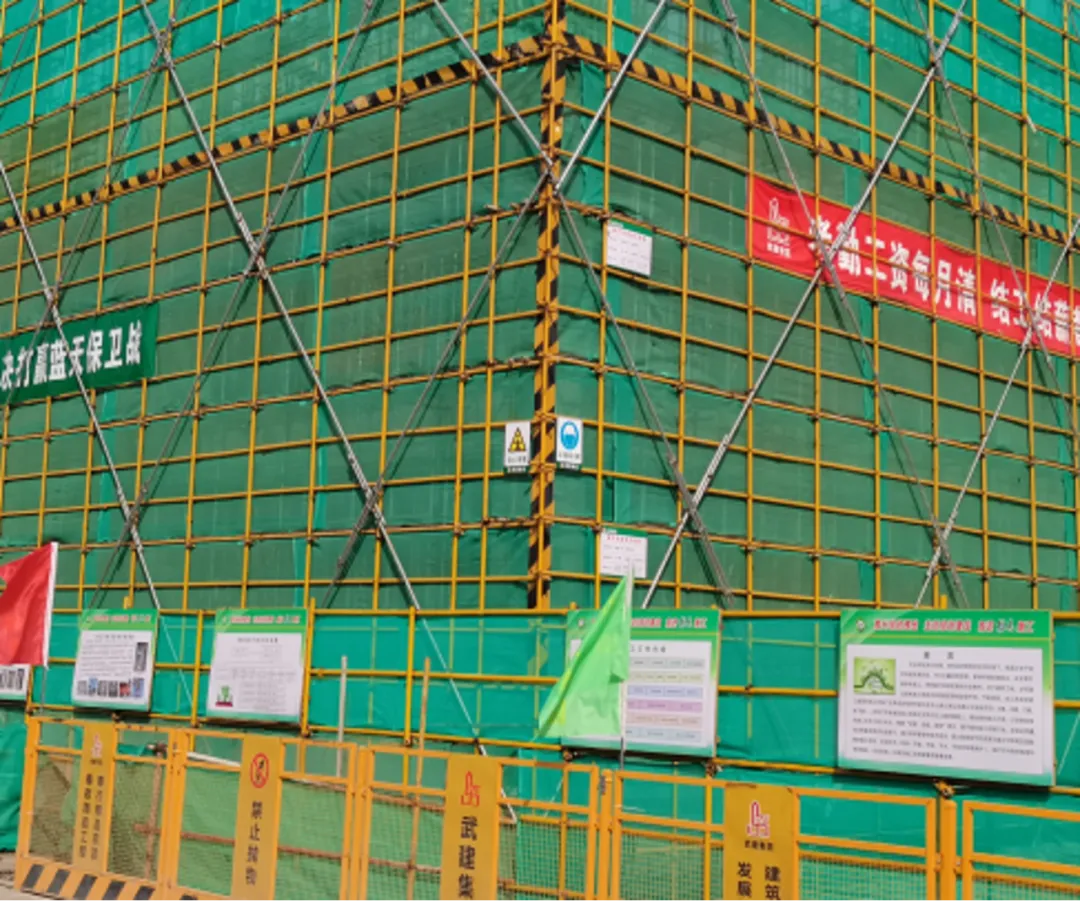

《建筑施工扣件式钢管脚手架安全技术规范》JGJ-130-2011表8.2.4，全高50m以内的落地脚手架立杆垂直度偏差不得超过100mm。
整改措施
按规范和专项施工方案要求进行整改。
悬挑脚手架立杆悬空
或与型钢连接不稳固
隐患示例
隐患描述

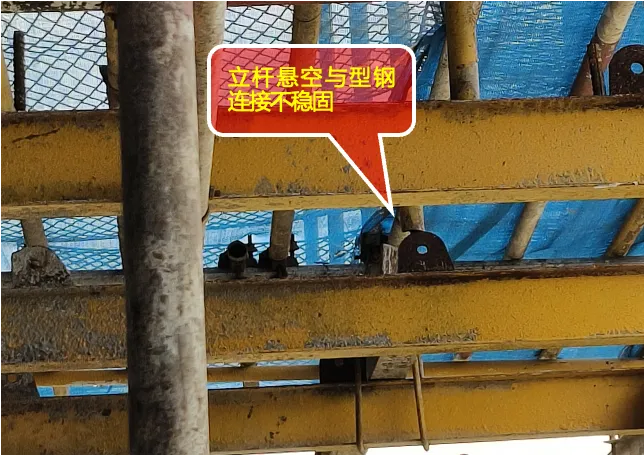

悬挑脚手架立杆悬空或立杆与型钢连接不稳固。
风险分析
可能引发的事故类型：导致架体失稳。

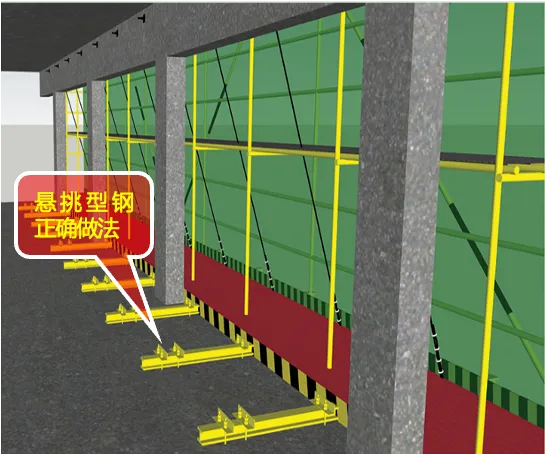

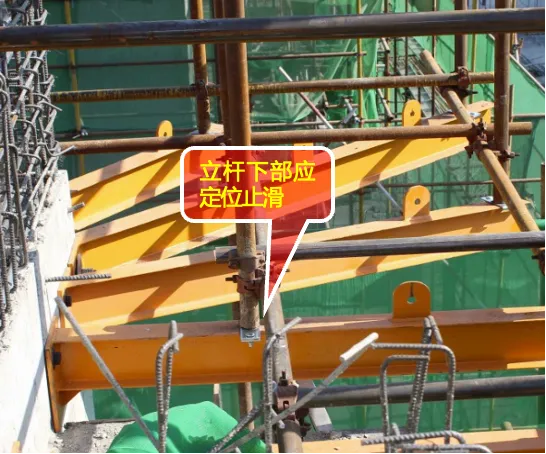

正确示例
规范要求
《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 第6.10.7条：型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。
整改措施

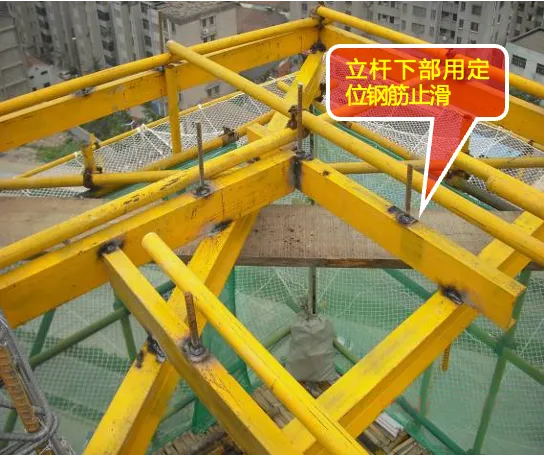

按规范和专项施工方案要求进行整改，型钢上应采用定位措施止滑。

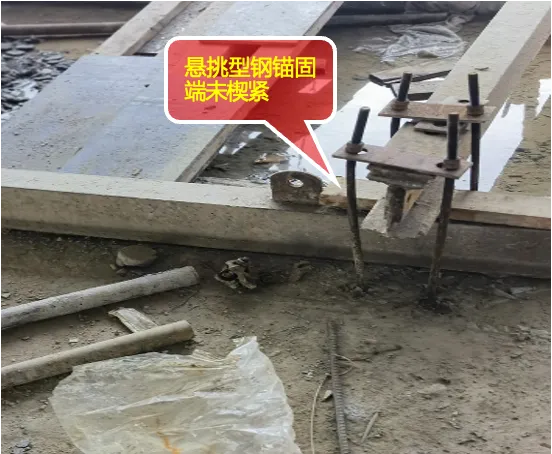

悬挑型钢锚固端未可靠固定
隐患示例
隐患描述

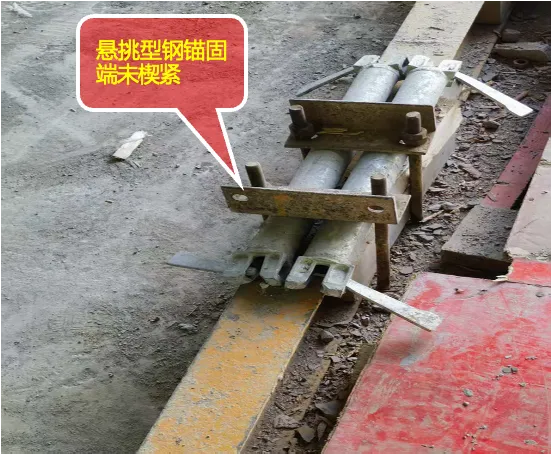

悬挑型钢锚固端未可靠固定。
风险分析
可能引发的事故类型：导致悬挑脚手架失稳。

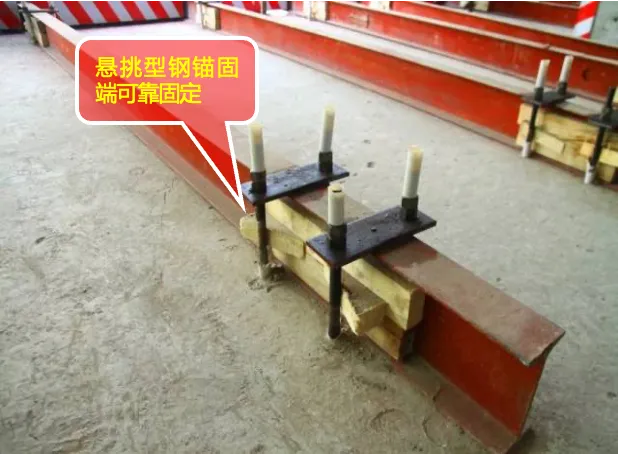

正确示例
规范要求

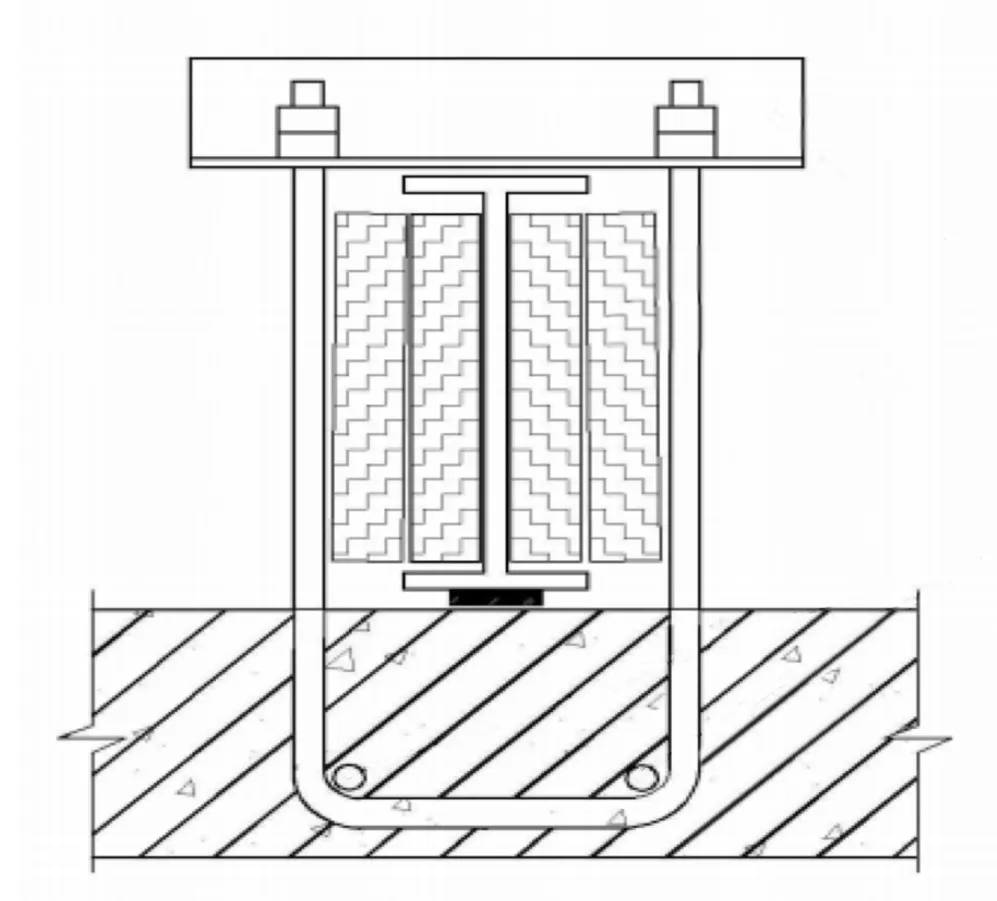

《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 第6.10.3条：U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。第6.10.5条：型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固。
整改措施
按规范和专项施工方案要求进行整改，悬挑型钢锚固端可靠固定。

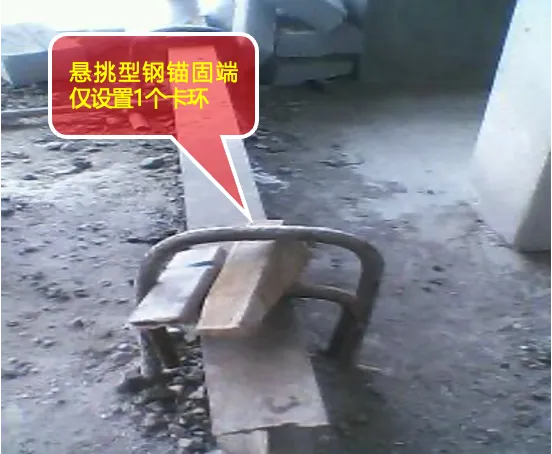

悬挑型钢锚固端仅设1个锚固卡环
隐患示例
隐患描述

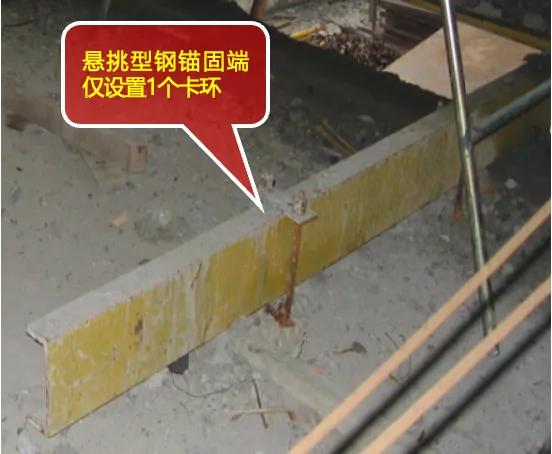

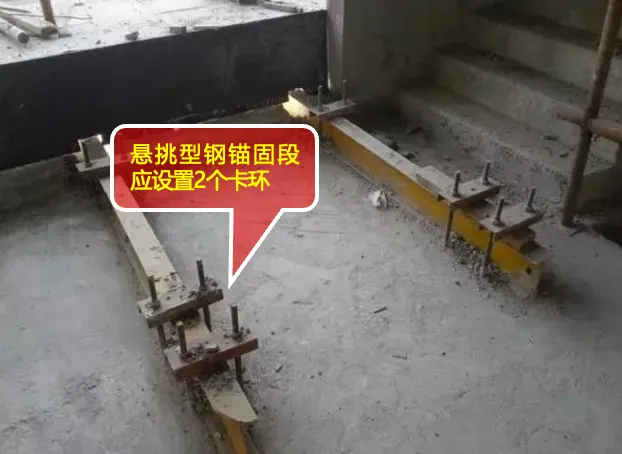

悬挑型钢锚固端仅设1个锚固卡环。
风险分析
可能引发的事故类型：导致降低了锚固点的强度，影响架体稳定性。
正确示例
规范要求
《建筑施工悬挑式钢管脚手架安全技术规程》DB32/T 5173-2025 第8.1.3条：挑梁式悬挑承力架的构造应满足下列要求。b）悬挑型钢梁与楼面结构的锚固点处宜设置两道锚固件，其相邻间距宜取150~200mm。当现浇楼板厚度≥120mm 时，宜设置U型钢筋锚环或U型螺栓；当现浇楼板厚度＜120mm时，宜设置穿过楼板的对拉螺栓，用钢夹板固定。叠合楼板均应采用穿过楼板的对拉螺栓，用钢夹板固定。
整改措施
按规范和专项施工方案要求进行整改，悬挑型钢固定端增设1个锚固卡环。

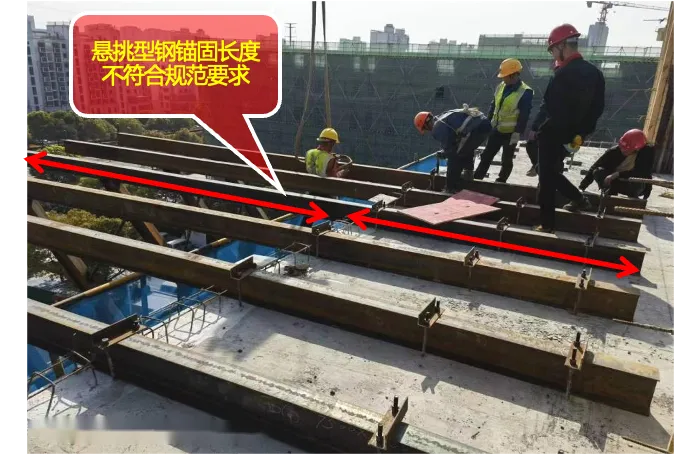

悬挑型钢锚固段长度
小于1.25 倍悬挑段长度
隐患示例
隐患描述
悬挑型钢锚固段长度小于1.25 倍悬挑段长度。
风险分析
可能引发的事故类型：导致悬挑脚手架稳定性下降。

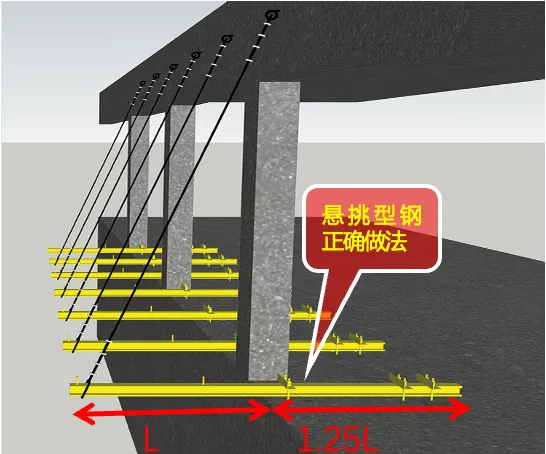

正确示例
规范要求
《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011 第6.10.5条：悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。
整改措施
按规范和专项施工方案要求进行整改；悬挑段长度为L，锚固段长度应≥1.25L。
悬挑型钢的钢压板尺寸
不符合规范要求
隐患示例
隐患描述

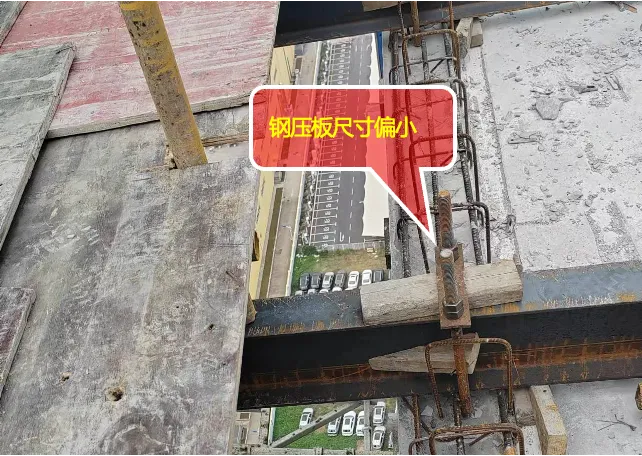

悬挑型钢的钢压板尺寸不符合规范要求。
风险分析
可能引发的事故类型：导致悬挑结构的承载力与稳定性下降。
正确示例
规范要求

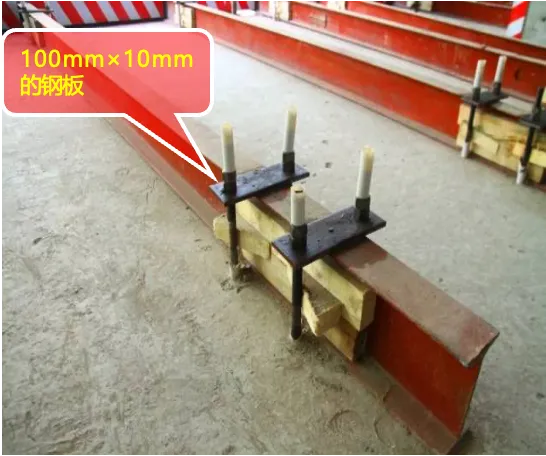

《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.10.6条：当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm (宽×厚) ；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。
整改措施
按规范和专项施工方案要求进行整改，更换符合规范尺寸的压板。

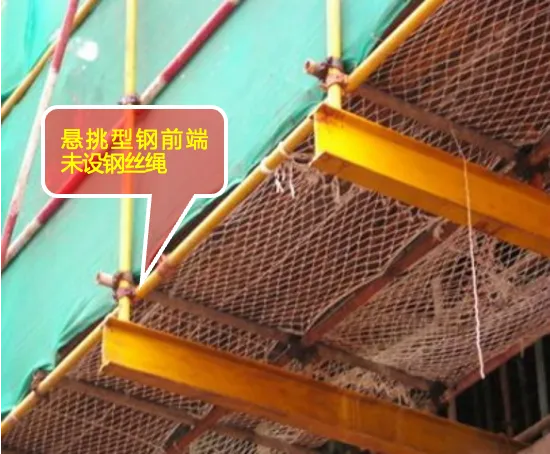

悬挑型钢前端未设钢丝绳
或钢丝绳设置不规范
隐患示例
隐患描述

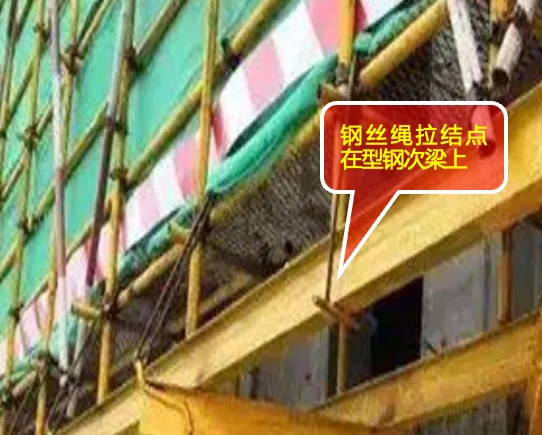

悬挑型钢前端未设钢丝绳或钢丝绳设置不规范。
风险分析
可能引发的事故类型：降低了悬挑结构的安全性。
正确示例
规范要求
《建筑施工悬挑式钢管脚手架安全技术规程》DB32/T 5173-2025 第8.1.3条：挑梁式悬挑承力架的构造应满足下列要求。d）钢丝绳直径应不小于14mm，其两端连接部位应设置鸡心环，钢丝绳绳卡的设置应符合GB/T 5976的规定。钢丝绳与钢梁的水平夹角应不小于45°。
整改措施

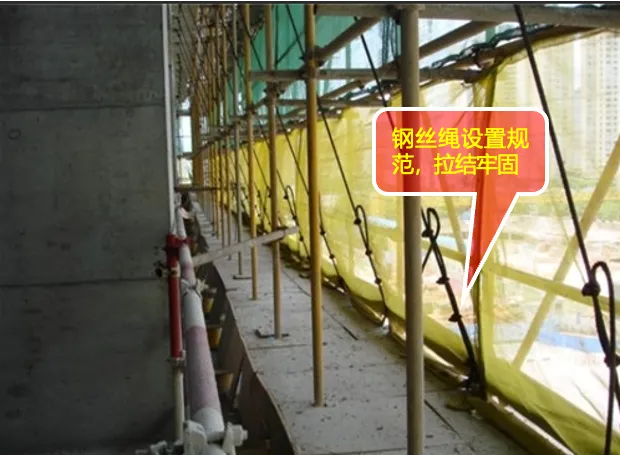

按规范和专项施工方案要求进行整改，钢挑梁前端增加拉结的钢丝绳，并拉结牢固。

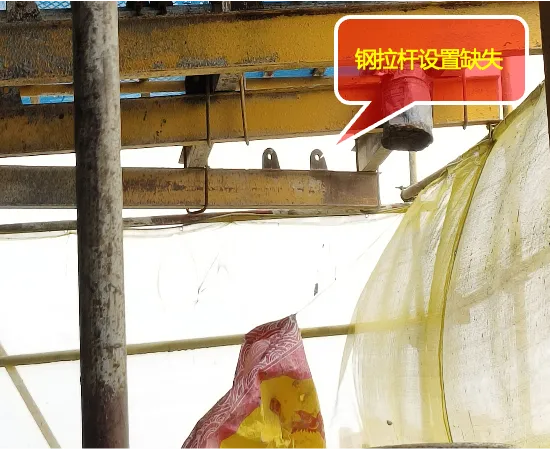

悬挑型钢钢拉杆设置不规范
隐患示例
隐患描述

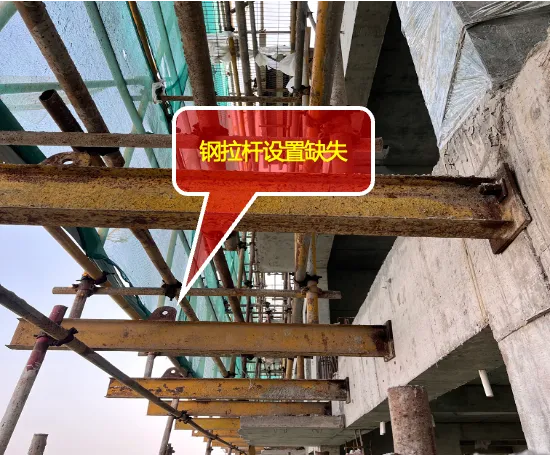

悬挑型钢钢拉杆设置不规范。
风险分析
可能引发的事故类型：降低了悬挑结构的承载力。

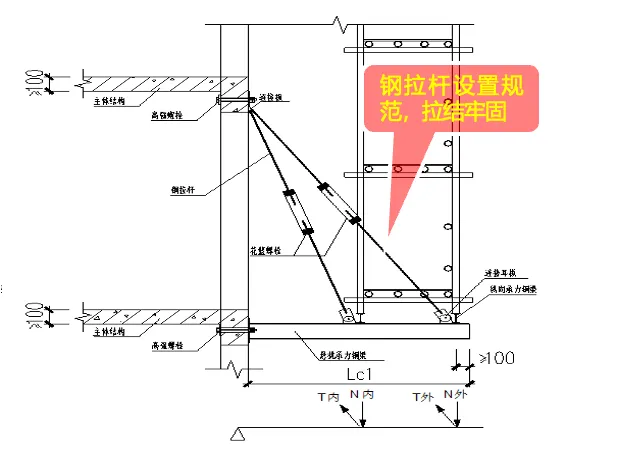

正确示例
规范要求
《建筑施工悬挑式钢管脚手架安全技术规程》DB32/T 5173-2025 第8.1.4条：上拉式悬挑承力架的构造应满足下列要求。a）上拉式悬挑承力架的部件通过锚固螺栓锚固于建筑主体结构外侧，钢梁悬挑长度小于及等于1800mm时，宜设置一根吊拉杆，吊拉位置宜布置在外排立杆附近；悬挑长度大于1800mm小于3500mm时，宜设置内外两根吊拉杆，吊拉位置宜布置在内外排立杆附近。吊拉杆的水平夹角宜不小于45°。
整改措施
按规范和专项施工方案要求进行整改，增设钢拉杆。
螺杆露出螺母长度不足
或垫板尺寸偏小，螺母未拧紧
隐患示例
隐患描述

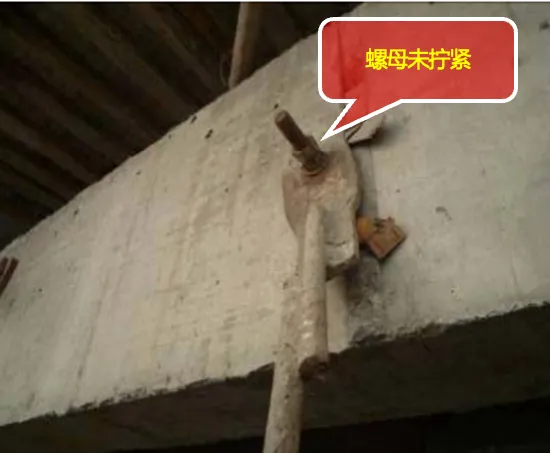

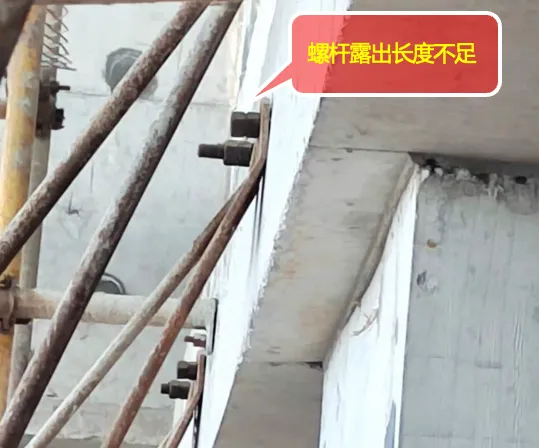

螺杆露出螺母长度不足或垫板尺寸偏小，螺母未拧紧。
风险分析
可能引发的事故类型：导致架体失稳。
正确示例
规范要求
《建筑施工悬挑式钢管脚手架安全技术规程》DB32/T 5173-2025 第8.1.4条：上拉式悬挑承力架的构造应满足下列要求。e）悬挑型钢梁、吊拉杆上端耳板与主体结构连接的锚固螺栓直径应由计算确定；锚固螺栓宜设置双螺母，螺杆露出螺母应不少于3扣和10mm。f）锚固螺栓采用穿墙螺栓时，主体结构另一侧承压面应增设钢垫板，钢垫板尺寸应不小于100 mm×100mm×6mm。锚固螺栓采用内埋螺栓时，内埋深度hef不应低于180mm、锚固块有效直径def不应低于2.25倍螺栓直径。
整改措施
按规范和专项施工方案要求进行整改，更换锚固螺栓、垫板，双螺母应拧紧。
（素材来源：厅工程质量安全监管处）
