保障性租赁住房（厦门国际健康驿站）
超常规盘扣式双排落地外脚手架施工方案
编制： 唐正风
审核： 范卫标
审批： 董清崇
中建一局集团东南建设有限公司
保障性租赁住房（厦门国际健康驿站）项目部
二0 二一年九月目 录

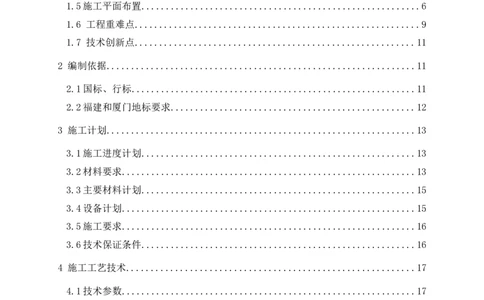

1 工程概况................................................................1
1.1项目概况.............................................................1
1.2各楼座设计概况.......................................................1
1.3方案比选.............................................................3
1.4外脚手架工程概况和特点...............................................4
1.5施工平面布置.........................................................6
1.6 工程重难点..........................................................9
1.7 技术创新点.........................................................11
2 编制依据...............................................................11
2.1国标、行标..........................................................11
2.2福建和厦门地标要求..................................................12
3 施工计划...............................................................13
3.1施工进度计划........................................................13
3.2材料要求............................................................13
3.3主要材料计划........................................................15
3.4设备计划............................................................15
3.5施工要求............................................................16
3.6技术保证条件........................................................16
4 施工工艺技术...........................................................17
4.1技术参数............................................................17
4.2工艺流程............................................................22
4.3施工方法............................................................23
4.4操作要求............................................................41
4.5检查要求............................................................43
4.6施工安全保证措施....................................................44
5 技术措施...............................................................48
5.1 脚手架搭设技术措施.................................................48中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
5.2 脚手架使用技术措施.................................................48
5.3 脚手架拆除技术措施.................................................49
6监测监控措施............................................................51
6.1 监测控制...........................................................51
6.2 监测点设置.........................................................51
6.3 监测措施...........................................................51
6.4 仪器设备配置.......................................................51
6.5 监测说明...........................................................52
6.6 监测频率...........................................................52
7 安全事故应急救援措施...................................................52
7.1 危险源识别.........................................................52
7.2 现场危险源应急救援措施.............................................54
8 施工管理及作业人员配备及分工...........................................57
8.1项目管理层职责分工..................................................58
8.2分包劳务层职责......................................................59
8.3特种工人数量及分工..................................................60
8.4其他作业人员........................................................60
9验收要求................................................................60
9.1验收标准............................................................60
9.2验收程序............................................................61
9.3验收内容............................................................62
9.4验收人员............................................................66
10 应急处置措施..........................................................66
10.1应急救援小组.......................................................67
10.2应急救援小组职责...................................................67
10.3应急救援工作程序...................................................68
10.4应急救援方法.......................................................70
10.5安全事故应急救援措施...............................................72中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
11计算书及相关施工图纸...................................................74
11.1计算书.............................................................75
11.2附图...............................................................84中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
1 工程概况
1.1项目概况
工程名称 保障性租赁住房（厦门国际健康驿站）
建设单位 厦门佳德宏石物流投资有限公司
设计单位 成都基准方中建筑设计有限公司
勘察单位 福建岩土工程勘察研究院有限公司
监理单位 广东华杰建设工程监理咨询有限公司
施工单位 中建一局集团东南建设有限公司
监督单位 厦门市建设工程质量安全站二科
项目位于厦门岛内湖里区航空港北部高端商贸区，高崎机场北侧，自贸区范
围内，用地面积：136440.43m²，总建筑面积：158208m²，地上建筑面积：157643m²，
地下建筑面积：565m²。其中，2#、4#、6#、7#、8#楼为二类高层公共建筑，建筑使用
功能为租赁住房；1#、3#、5#楼为多层公共建筑，建筑使用功能为租赁住房；S1#、
S2#楼为单层、局部二层商业，S3#楼为三层幼儿园，14#为负一层地下生活泵房，
15#、16#、17#、19#楼为单层配电用房，18#楼为一层储藏间及垃圾房。
1.2各楼座设计概况
序号 项 目 内 容
1 建筑功能 保障性租赁住房
2 建筑特点 3#、5#：多层公建；1、2、4、6、7、8#楼：二类高层公建
136440.
建筑 用地面积 总建筑面积 158208
43
总
3
面积
体
地上建筑面
（㎡） 地下建筑面积 565 157643
积

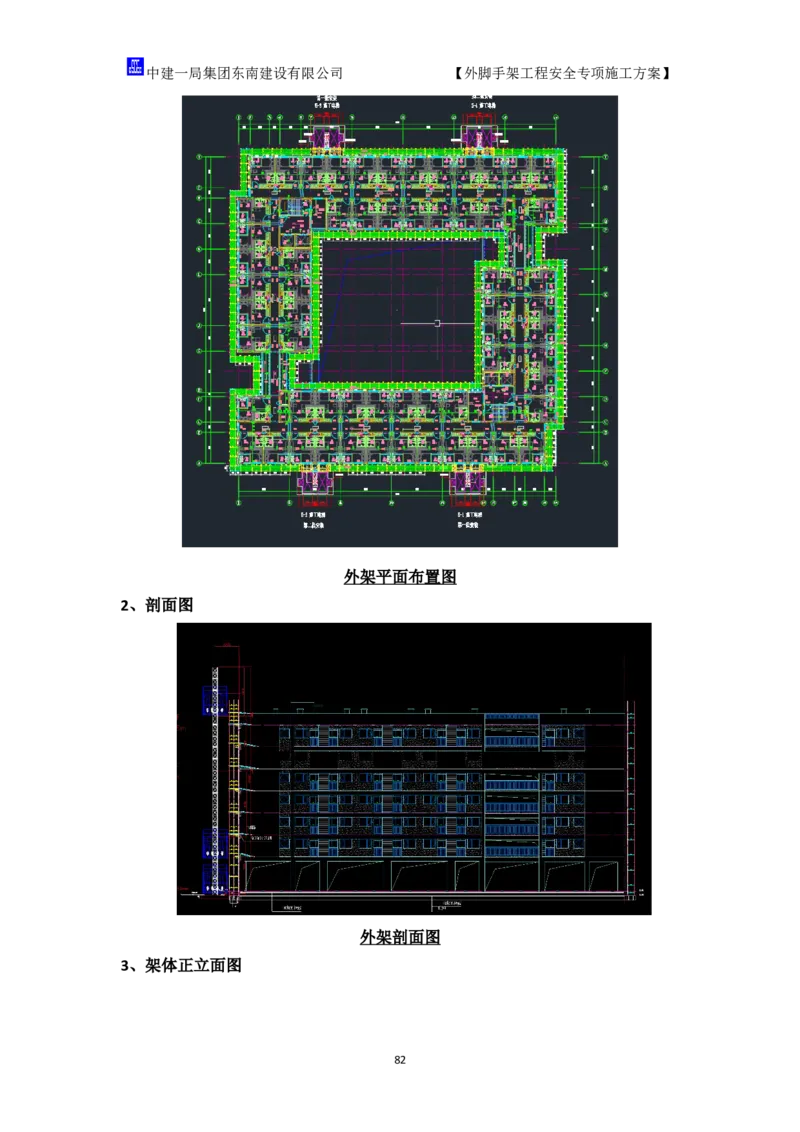

立面图
平面图
4 大回楼型
5 小回楼型
平面图 立面图
1中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
序号 项 目 内 容
1#：8层；2#、4#、6#-8#：9
6 建筑层数 地 上
层；3#-5#：7层
1# 地上 1层：4.5；2-8层：2.9
2#、4#、
7 层高 地上 1层：4.5；2-9层：2.9
6#-8#
3#、5# 地上 1层：4.5；2-7层：2.9
1#：6.7；
2#、4#：
7.2；
±0.00绝对标高 室内外高差 0.1
3#、5#、
7#、8#：
7.3；6#：
建筑高度 7.4
8
（m） 1# ：
1#：26.4
26.25
2#、4#、
2#、4#、
6#-8# ：
女儿墙高度 6#-8# ： 建筑高度
29.3m
29.15
3#、5#：
3#、5#：
23.5
23.35
1.3方案比选
1.3.1架体方案对比分析
本工程考虑到施工工期、质量和安全要求，故在选择方案时，充分考虑以下
几点：
1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐
久性。
3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查
验收；
5、参照《建筑施工安全检查标准》要求和当地安全工地的有关标准。
2中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
方案比选用表
拟选方案 方案简述 预算费用 工期 结论 备注
1、在结构二层开始悬挑，纵距
1500mm，本项目需悬挑两次；
2、工字钢采用16#，水平间距
1、工字钢费
1500mm； 需两次悬挑，对材料
用：
3、梁外悬挑长度1300mm，搁置 的需求量大，影响工
方案一： 2051456
期。且后期板上孔洞
在结构楼板上的固定端长度大
悬挑工字 元； 120天
有渗漏风险，对结构
钢 于其1.25倍；； 2、人工费：
影响大危，险系数高，
4、阳角部位工字钢采用扇形联 450元/天
不利于项目的实施。
梁形式布置工字钢。
5、悬挑梁与上部采用
6×37+1φ14钢丝绳连接。
方案二： 1、搭设落地式钢管脚手架；
传统钢管 2、外架基础为土层夯实后放置 本工程距离海面直线
人工费：450
脚手架 50m垫板。 距离仅800m，土质情
元/天 110天 。
+地基基 3、立杆纵距1500mm，步距 况差，脚手架有很大
础 1800mm，剪刀撑连续设置。 的沉降风险。
1、搭设盘扣式落地脚手架
1、盘扣式脚手架安
2、基础为坐落在回填土上的
全系数高，成型效果
300*600混凝土边梁形式，梁顶
好，提升施工单位形
标高-0.600，与承台钢筋一同
象，搭设速度快，相比
下料，绑扎，浇筑。混凝土标高 悬挑架节约工期25
同承台标号：C30。 天。
方案三：
3、立杆纵距 1.50m，横距 2、通过设计院计算
盘扣式落
人工费：450 设计双基础混凝土边
b=0.9m，步距h=2.0m，内立杆
地架+双 95天
元/天 梁作为外架基础，保
基础边梁 距结构边缘400mm，连墙杆按照
障施工安全，亮点突
每层2跨布置，或每层设置（且
出，得到厦门市质监
约束面积≦9.8㎡），开口部位
站和专家认可。
架体层层设置连墙件。 3、组织专家对架体
4、开口处设置之字形斜拉杆， 进行论证并论证通
连续布置。
过，实施过程中多次
5、外立面斜支撑每隔一跨，由
邀请专家现场指导
底到顶连续设置。
3中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
通过比选可知，方案三在质量控制、降低成本、进度方面具有较大优势。因此
本项目选用盘扣式落地架+双基础边梁式外架。
1.4外脚手架工程概况和特点
1．本项目采用双排落地式盘扣外脚手架，主要用于主体结构施工时的安全
防护和外墙装饰装修。脚手架搭设形式、坐落楼层及搭设高度等设计信息详见下
表：
架体搭
架体设计
设高度
架体搭
建筑高 m （ 步 距
楼层
设起始
（m）
楼号 度 层高 架体坐落层 + 立 杆 横 配杆
数 标高 （建筑
m 距 + 立 杆
高度
（m）
+1.5） 纵距）
+0.6
2.0+0.9+
1# 26.4 8 28.5
1.5
回填土+（-0.6
2.0+0.9+
2#、4# 29.3 9 米起始标高） 31.4
1.5
300*600混凝
4.5(一
2.0+0.9+
土结构梁
3#、5# 23.5 7 层)/2.9 -0.6 25.6
1.5
标准
2.0+0.9+
6# 29.3 9 31.4
1.5
2.0+0.9+
7#、8# 29.3 9 31.4
1.5
2、脚手架的立杆纵距1.50m，横距b=0.9m，步距h=2.0m，内立杆距结构边缘
400mm，连墙杆按照每层2跨布置，或每层设置（且约束面积≦9.8㎡），开口部位
架体层层设置连墙件。连墙件做法按照厦门标准化图册推荐做法，采用梁顶预埋
钢管与外架内力杆相连方式。
3、验算时，选取最高楼座6#（大回，最先开工大回楼座），落地架高度31.4m
和最低楼座5#（小回，最先开工小回）落地架高度25.6m和悬挑施工转料平台进
行验算。其余楼座根据相同高度执行。
4．本工程落地脚手架基础为坐落在回填土上的300*600混凝土边梁形式，
梁顶标高-0.600，与承台钢筋一同下料，绑扎，浇筑。混凝土标高同承台标号：
C30。
4中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】

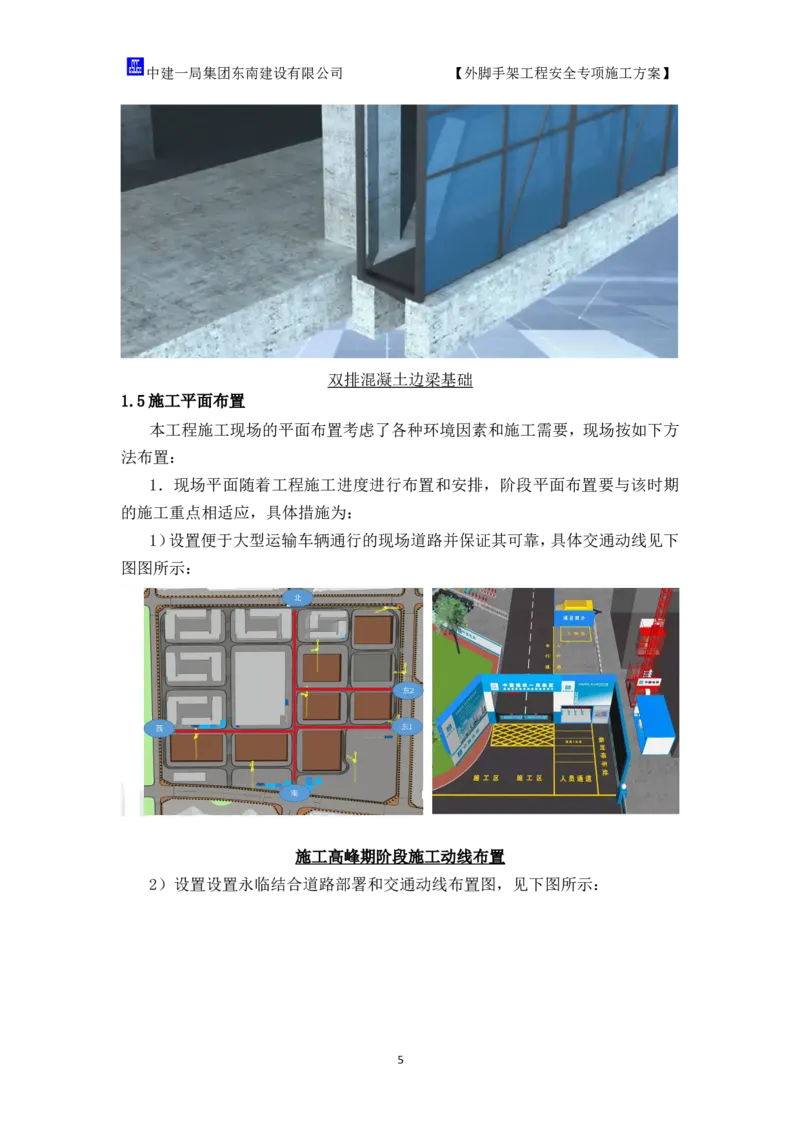

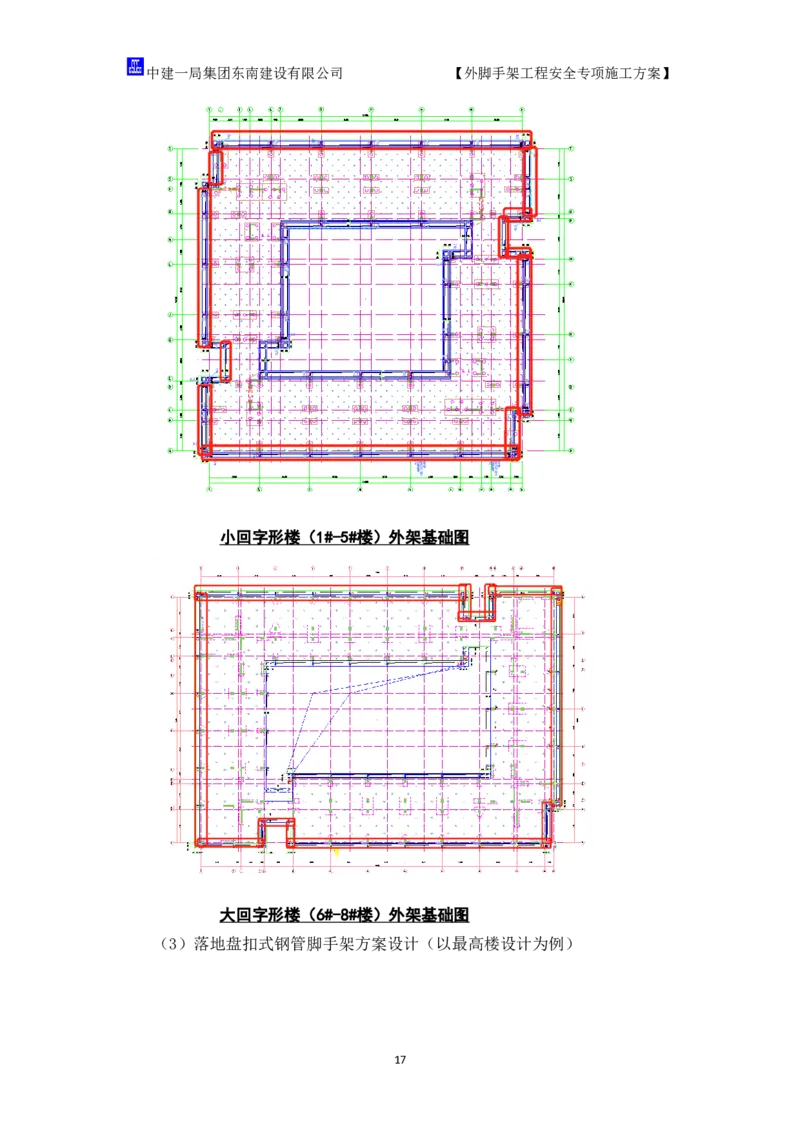

双排混凝土边梁基础
1.5施工平面布置
本工程施工现场的平面布置考虑了各种环境因素和施工需要，现场按如下方
法布置：
1．现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期
的施工重点相适应，具体措施为：
1）设置便于大型运输车辆通行的现场道路并保证其可靠，具体交通动线见下
图图所示：
施工高峰期阶段施工动线布置

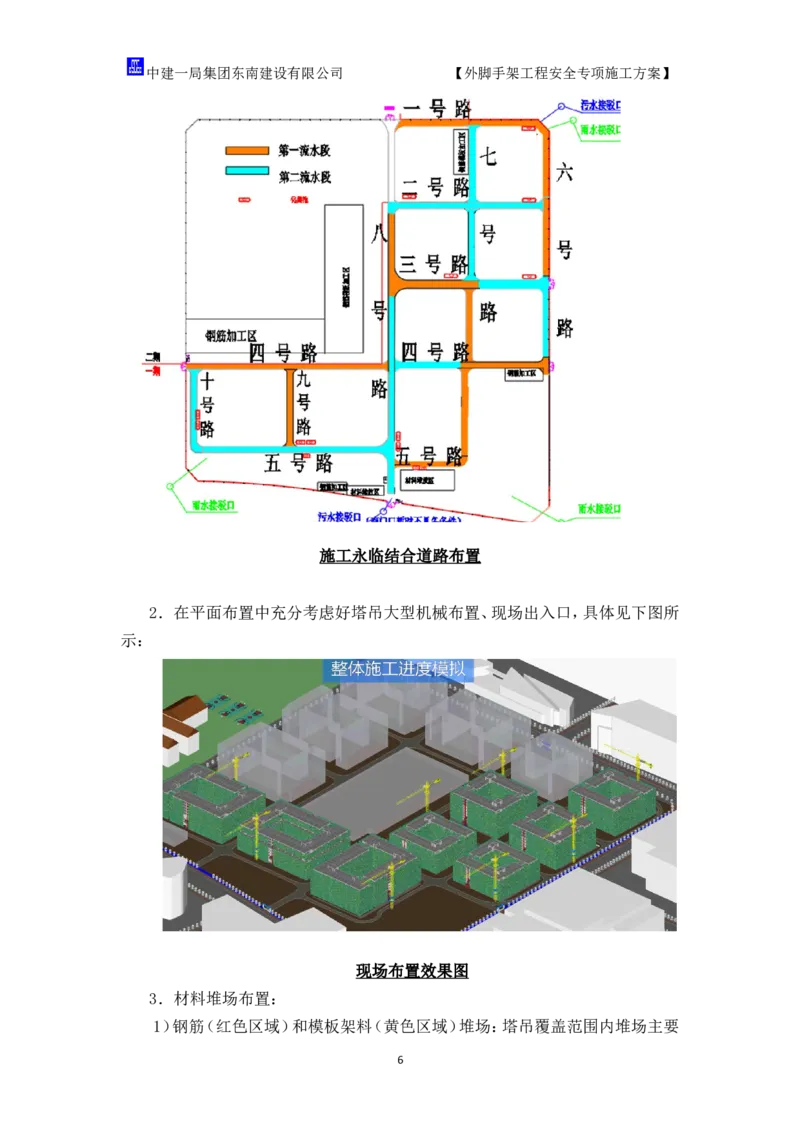

2）设置设置永临结合道路部署和交通动线布置图，见下图所示：
5中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
施工永临结合道路布置
2．在平面布置中充分考虑好塔吊大型机械布置、现场出入口，具体见下图所
示：

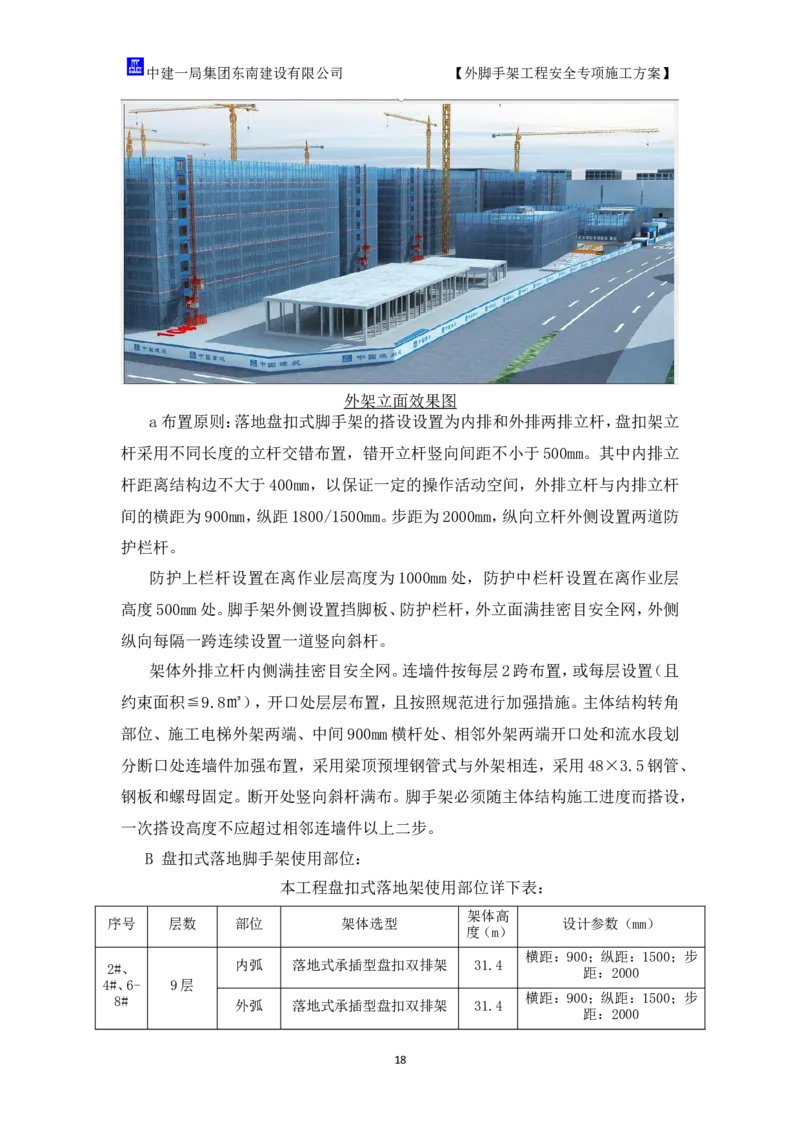

现场布置效果图
3．材料堆场布置：
1）钢筋（红色区域）和模板架料（黄色区域）堆场：塔吊覆盖范围内堆场主要
6中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
设置在二期空场地内、附属用房附近空地内，具体见下图：

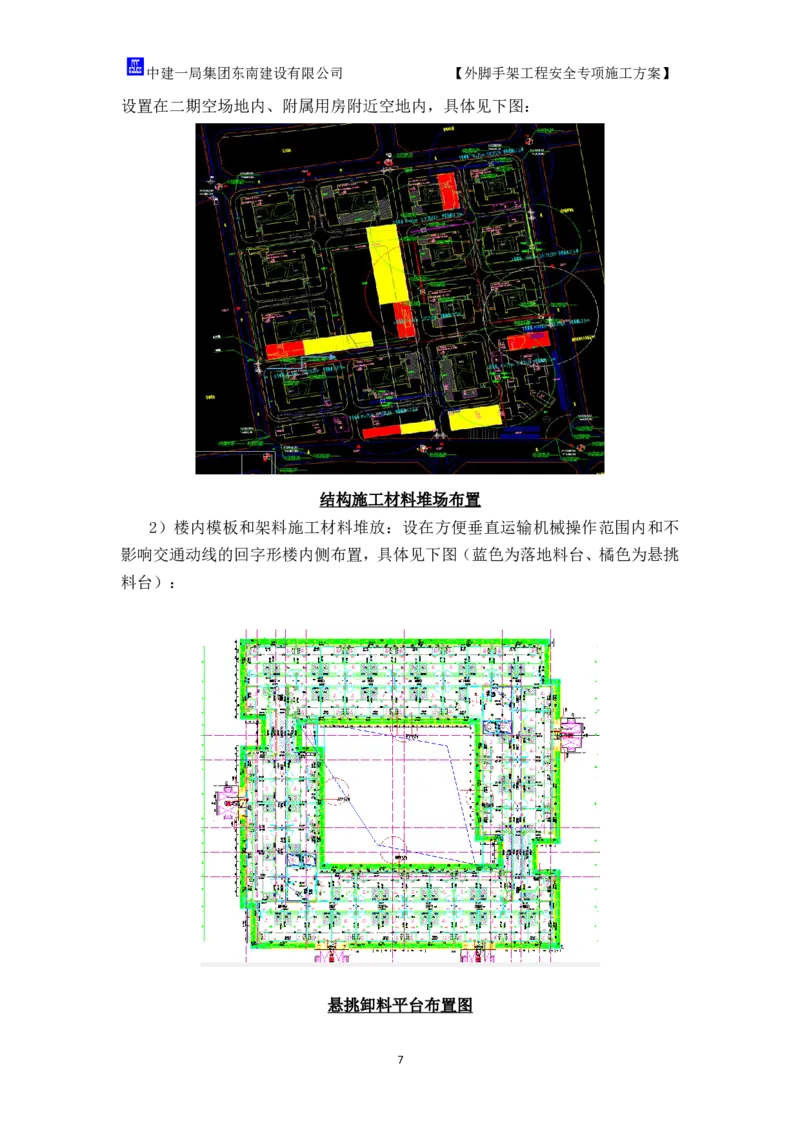

结构施工材料堆场布置
2）楼内模板和架料施工材料堆放：设在方便垂直运输机械操作范围内和不
影响交通动线的回字形楼内侧布置，具体见下图（蓝色为落地料台、橘色为悬挑
料台）：

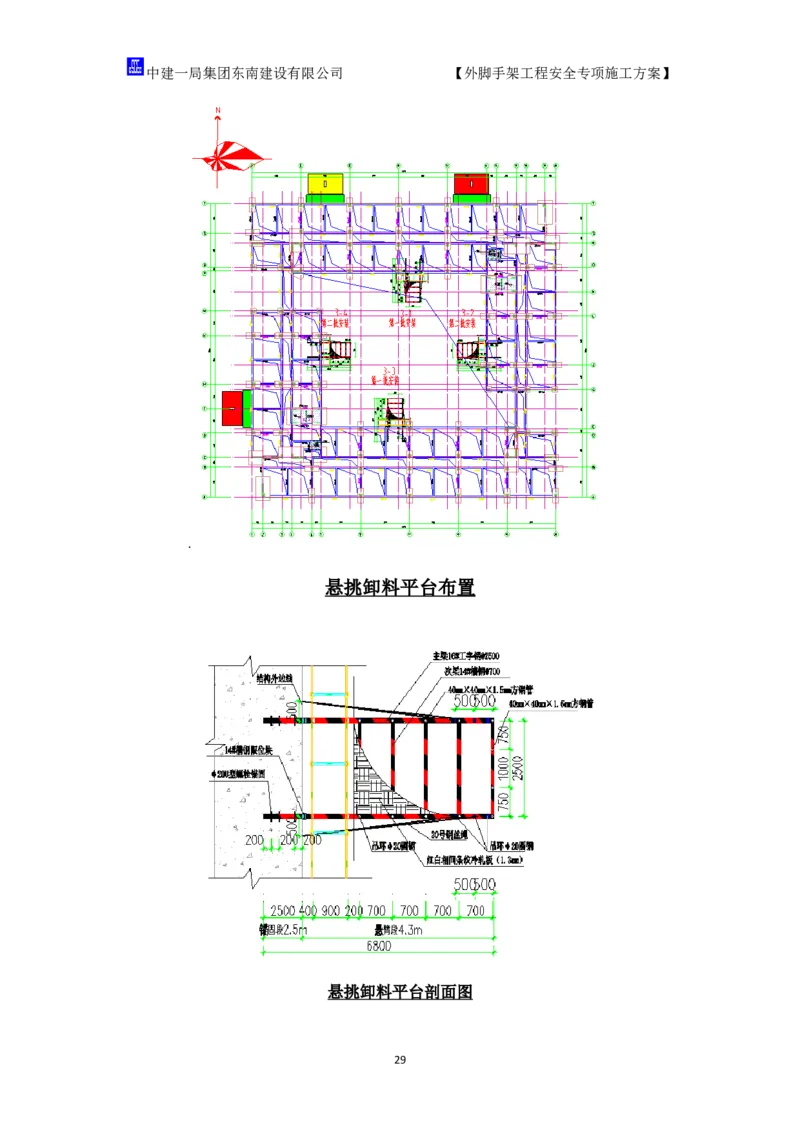

悬挑卸料平台布置图
7中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
3）施工电梯周转材料堆场：施工电梯布置在非主路和非塔吊安装落座的立
面一侧，堆放在施工电梯两侧，且不影响施工动线，具体布置见下图：

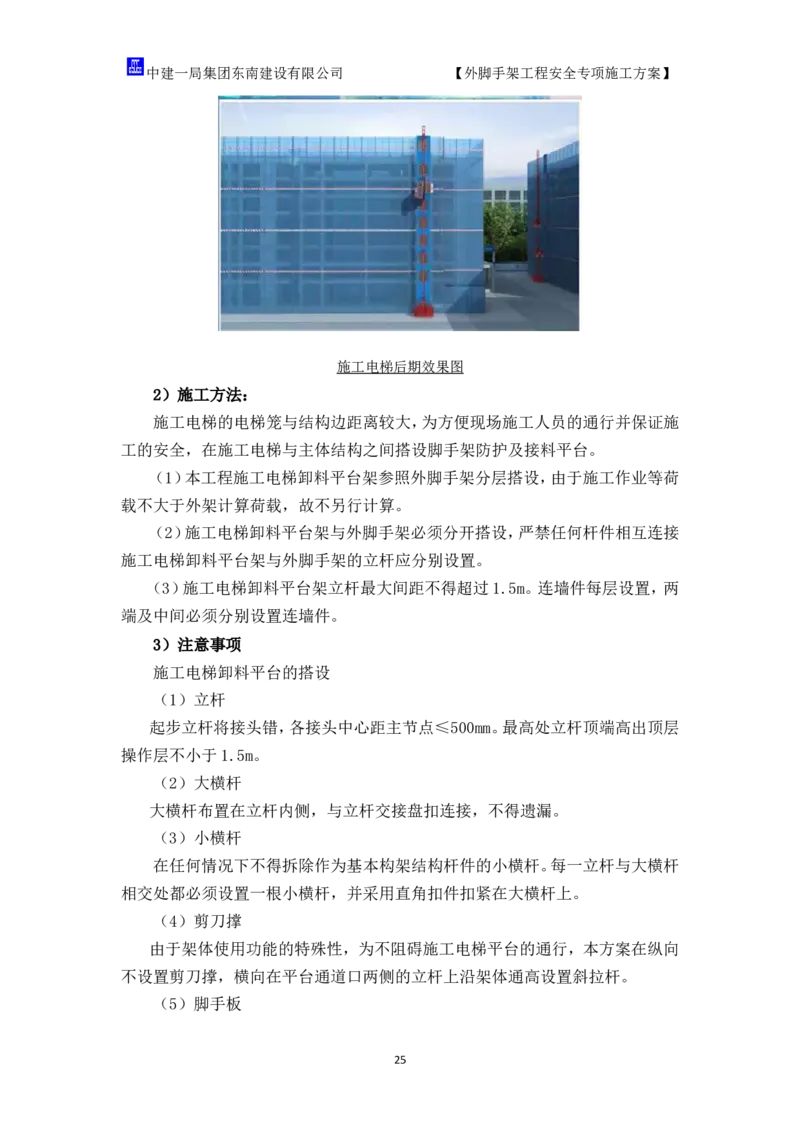

施工电梯位置规划
4．中小型机械的布置要处于安全环境中，避开高空物体打击的范围。
5．临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠
落物体打击的范围，电线尽量采用暗敷方式。
6．加强现场安全管理力度，严格按照我公司的相关规定要求进行管理。
7．加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有
序合理的状态，使该工程在环保、节能等方面成为一个名符其实的绿色建筑。
8．控制粉尘设施排污、废弃物处理及噪声设施的布置。
9．设置便于大型运输车辆通行的现场道路并保证其可靠。
1.6 工程重难点
序号 特点、重点、难点内容 应 对 措 施

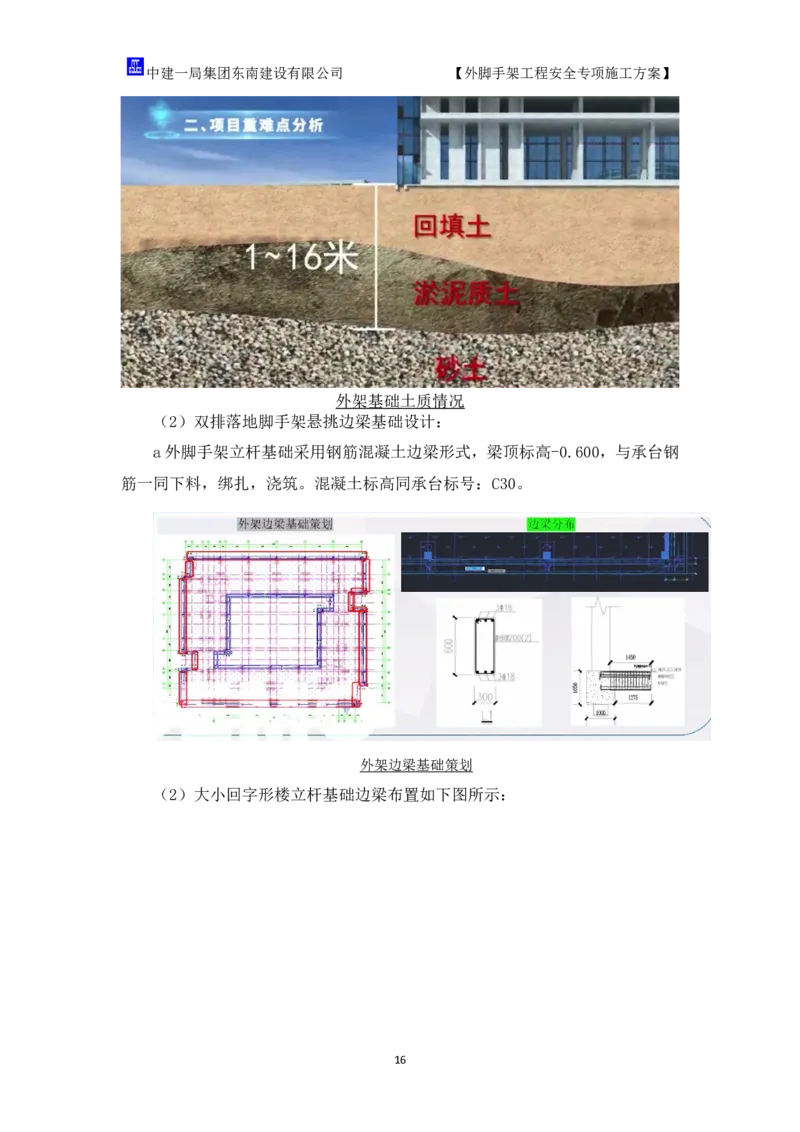

在塔吊基础桩设计、施工电梯基础和落地外架设计过程
不利、复杂的现场地质
1 中，充分利用桩基础、主体结构作为设备设施的基础，把
条件
设备安全放在首位。
1、针对每个塔吊基础对应的地勘点用PKPM软件进行单
独计算，并在施工中监控打桩施工记录和最终压桩力，
考虑到施工的顺畅和塔吊基础的安全，设计地基第7层
塔吊基础、外架基础和
强风化岩作为持力层，桩端入岩深度1米。
2 道路基层等地基处理
2、针对外脚手架基础，根据工期需要，本工程选用落地
的设计和施工难度大
双排盘扣式脚手架，30米高的脚手架对基础承载力要求
高，兼顾安全、工期和成本的前提下需要对落地脚手架
进行专项设计，经过专家论证，是本工程的重点和难点。
3 各项准备工作快速、全 1、中标后在3周内完成各项准备工作，从项目人员组
8中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
织，劳务分包单位选定，各项物资材料资源准备，大型机
械设备选型与一体化公司选定，推进工作持续进行。
面启动，前期工作密 2、现场全面尽早进行施工准备，并快速启动，进场后开
集，组织难度大 始工人生活区和办公区的施工，现场CI和总平面布置，
场地方格网测绘，塔吊桩施工和塔吊基础施工等工作前
置。
1、中标后须在2周内完成技术在履约工期内近70%核心
技术工作和各类策划。包括塔吊选型与布置，外脚手架
选型及方案论证，内支撑架方案和工程量统计，总平面
技术准备工作密集、工
4 布置，临建、临水、临电方案编制，ALC板深化、图纸会审
作量大
问题汇总、试验方案、承台方案等施工启动方案。完成施
工策划、施工组织设计、技术策划、悬挑卸料平台、落地
卸料平台、施工电梯、钢筋、混凝土等各类方案定稿。
1、做好工程施工总控计划，识别关键线路，明确里程碑
节点，并加入深化设计和采购的计划。
2、合理组织人机料的进场计划，确保工程有限进展。
3、做好施工现场的平面布置和交通组织，保障施工。
施工工期紧，6个月内 4、根据工期模拟，对各个施工工况进行精准总平面布
完成近 16万平米的全 置，承台施工阶段穿插市政管线敷设，主体1~4层和4层
5
专业施工，保主线、强 以上穿插装修、室外道路和绿化施工阶段分别对施工工
穿插 况进行推演，确保主体关键线路施工畅通无阻。
5、精益建造加强穿插理念细化进度计划关键点控制，以
满足合同和契合现场现状为基础，通过梳理工程做法及
交付使用标准，合理安排流程，考虑各工序穿插。
在主体结构施工至5层开始2层ALC板安装。ALC板厂家
ALC板施工组织和进度
6 提前选定，深化图纸确认，厂家排产加工，保证ALC板材
保证
能够提前到场安装。
在桩基及承台基础施工阶段，穿插市政道路及管线工
7 永临结合组织部署 程，把临时道路和永久道路结合起来，保证现场交通导
行同时，节省项目工期。
出于对工期等考虑，本工程布置了8台塔吊。塔吊在初
期定位安装、中期使用以及后期拆除都应考虑到可能发
8 群塔作业安全保证
生的碰撞事故，为避免塔吊间发生碰撞事故，保证塔吊
正常、安全地使用，群塔作业防碰撞措施尤为重要。
由公司-项目形成二级防控小组，进一步加强新型冠状
病毒疫情的防控工作，贯彻落实“预防为主，安全第
一”的方针，维护正常生产秩序，确保广大员工及施工
9 疫情防控管理
人员的身体健康和生命安全，制定严格的疫情防控措
施，持续进行监督，加强疫情监测，严格落实早发现、早
报告、早隔离、早治疗，确保正常生产经营秩序。
1.7 技术创新点
1、外架基础由设计院单独设计计算，选用与承台同标号，并与承台结构钢筋
一同下料、绑扎、浇筑为一体的300*600双排C30混凝土边梁，确保混凝土边梁的
足够受力储备，挠度变形满足要求。

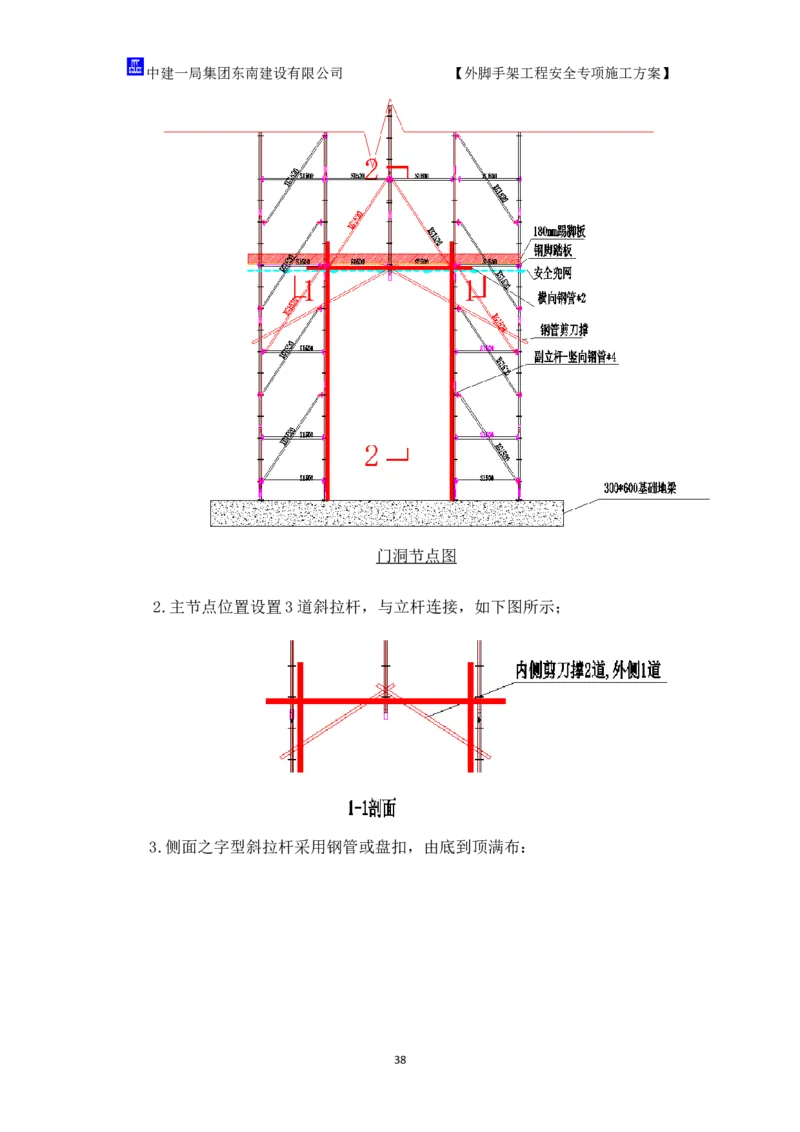

2、根据施工工序，考虑房心土回填和回字形内部地下管线开挖，需对外架进
9中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
行临时门洞开设，以满足土方车辆和挖机施工。本方案设置一种新型门洞口加固
方法，通过在门洞两侧的内、外排单立杆处分别增设两根辅立杆，将拟拆除的中
间立杆的受力均匀分解至两侧新增立杆上，最后传递至基础边梁上。再辅以增加
横向立杆和斜拉杆用于加固，保证架体的稳定性和安全性。
3、外架方案同时考虑施工电梯处的架体设计，同步搭设，在结构三层就可安
装使用施工电梯，节约工期。
4、为确保超24米双排盘扣外脚架体的立面的整体刚度，在厦门市专家组的
指导下，外立面斜杆的选用比地标和国标更为严格，采用隔一步一的方式，角部
采用V字型连续两跨斜杆加固，开口处采用之字形斜拉杆由底到顶连续设置的措
施，提升架体安全稳定性。
2 编制依据
2.1国标、行标
类别 名 称 编 号
中华人民共和国建筑法 主席令第29号
建筑工程质量管理条例 国务院令第714号
法规
建设工程安全生产管理条例 国务院令第393号
危险性较大的分部分项工程安全管理规定 建设部第37号令
建筑地基基础设计规范 GB50007-2011
建筑结构荷载规范 GB50009-2012
混凝土结构设计规范 GB50010-2010
建筑施工脚手架安全技术统一标准 GB51210-2016
钢结构设计标准 GB50017-2017
规范
建筑施工承插型盘扣式钢管支架安全技术规范 DBJ/T 13-318-2019
规程
建筑施工承插盘扣式钢管支架安全技术规范 JGJ231-2021
建筑施工临时支撑结构技术规范 JGJ300-2013
建筑施工安全检查标准 JGJ59-2011
建筑施工高处作业安全技术规范 JGJ80-2016
《建筑工程施工质量验收统一标准》 GB50300—2013
10中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
住房城乡建设部办公厅关于实施《危险性较大的分部分项
建办质(2018) 31号
工程安全管理规定》有关问题的通知
建筑施工手册 第五版
建筑施工脚手架实用手册
保障性租赁住房（厦门国际健康驿站）建筑图纸 2021.9
保障性租赁住房（厦门国际健康驿站）结构图纸 2021.9
保障性租赁住房（厦门国际健康驿站）施工组织设计及施工策划 2021.9
厦门国际健康驿站（保障性租赁住房）岩土工程勘察报告 FY17592023
其他 (中建股科字〔2018〕799
《中建股份有限公司施工组织设计、施工方案管理办法》
号)
中建一局集团《施工组织设计文件》管理办法 （建一科字〔2018〕752 号）
关于发布《测量工程施工方案编制指南》等13项施工方案编制指 （建一科质通字〔2017〕76
南的通知 号）
2021.9.13：1#-8#楼外脚手
1#-8#楼外脚手架增加基础梁技术措施设计变更图纸 架增加基础梁技术措施设
计变更图纸
2.2福建和厦门地标要求
1.闽建建[2015]23号《关于加强建筑施工安全生产工作有关事项的通知》
2.闽建建[2015]26号《关于印发<开展危险性较大的分部分项工程落实施工
方案专项行动实施方案>的通知》
3.闽建建[2017]30号《福建省住房和城乡建设厅关于加强建筑施工主要重大
危险源安全管控的通知》
4.闽建建函[2007]52号《关于转发〈省直监工程建筑施工转料平台安全技术
若干规定〉的通知》
5.闽建科[2004]19号《建筑施工悬挑式脚手架安全技术若干规定（试行）》
6.厦建质安[2020]27号《厦门市建设工程质量安全站关于开展市管建设工程
预防高处坠落专项整治的通知》
3 施工计划
3.1施工进度计划
1）架体基础施工：与承台施工同步进行，确保在搭设架体前满足75%强度要
求。
2）架体进度：每栋每层的搭架时间为该层楼板的梁板模板安装完成后开始，
即早一层搭设外脚手架，用时2天。外架的预埋或搭设工作均不占用结构施工的
工序时间，架体高度不足的与模板安装工序同步配合做好防护。架体的安装与拆
11中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
除不占用工期，与主体同步进行。
落地式脚手架工程施工进度计划表
施工进度
序号 项 目 天数
1 2 3 4 5 6
1 放样、弹线
2 立杆及水平杆搭设
3 剪刀撑搭设
4 脚手板
5 安全网
6 验收
3.2材料要求
本方案盘扣立杆选用盘扣B型（外径48.3mm，壁厚3.2mm）杆件，水平杆、水平
斜杆选用外径48.3mm，壁厚2.5mm杆件，竖向斜杆选用外径48.3mm，壁厚2.5mm杆
件，具体尺寸允许偏差详下表。
承插型盘扣式钢管支架的构配件除有特殊要求外，其材质应符合现行国家标
准《低合金高强度结构钢》GB/T1591、《碳素结构钢》GB/T700以及《一般工程用铸
造碳钢件》GB/T 11352的规定，各类支架主要构配件材质应符合下表的规定。
表承插型盘扣式钢管支架主要构配件材质
竖向 水平 可调底座、可 可调螺 连接盘、
立杆 水平杆 扣接头 连接套管
斜杆 斜杆 调托座 母 插销
Q345B Q235B Q195 Q235B ZG230- ZG230-450 Q235B ZG270 ZG230-
12中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
或20号无 450或
450 -500
缝钢管 Q235B
承插型盘扣式钢管支架的钢管外径允许偏差应符合下表的规定，钢管壁厚允
许偏差应为±0.1mm。
钢管外径允许偏差（mm）
壁厚
序号 名称 型号 外径D 外径允许偏差 壁厚允许偏差
t
1 立杆 B 48.3 3.2 ±0.3 ±0.15
水平杆、
2 Z或B 48.3 2.75 ±0.5 ±0.2
水平斜杆
48.3 2.5 ±0.3 ±0.2
42.4 2.5 ±0.3 ±0.15
3 竖向斜杆 Z或B
38 2.5 ±0.3 ±0.15
33.7 2.3 ±0.3 ±0.15
立杆杆端面与立杆轴线应垂直,垂直度允许偏差为0.5 mm。
承插型盘扣式钢管支架的连接盘、扣接头、插销以及可调螺母的调节手柄采
用碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳
钢件》（GB/T 11352）中牌号为ZG230－450的屈服强度、抗拉强度、延伸率的要求。
可调底座的底板和可调托座托板宜采用Q235钢板制作，厚度不应小于5mm，
允许尺寸偏差应为±0.2mm，承力面钢板长度和宽度均不应小于150mm；承力面钢
板和丝杆应采用环焊，并应设置加劲片或加劲拱度；可调托座托板应设置开口挡
板，挡板高度不应小于40mm。
可调底座及可调托座丝杆与螺母旋合长度不得小于6扣，螺母厚度不得小于
30mm，插入立杆内的长度不得小于150mm。
3.3主要材料计划
序号 材料名称 数量 备注
1 盘扣杆件 1050t 各类杆件
4 工字钢 8850m
5 脚手板 22500㎡ 1000×400×10mm
6 钢丝绳 400条
2.0×6.0m，蓝色2000
7 密目安全网 24000㎡
目
8 水平安全兜网 15200㎡ 1.2m宽白色
13中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
3.4设备计划
脚手架施工及使用期间，根据建筑物平面形状、尺寸及高度、平面布置和工
期要求，拟使用塔吊进行垂直运输，以满足施工要求。施工期间做好使用前的检
验、保养工作，确保运转正常。投入的主要施工设备如下表：
序号 材料名称 单位 数量 进场计划
1 塔吊 台 8 现场常备
2 施工电梯 台 32 现场常备
3 水平仪 台 1 现场常备
4 经纬仪 台 1 现场常备
5 全站仪 台 1 现场常备
6 台式切割机 台 1 一次性进场
7 手提式电钻 把 2 一次性进场
8 电焊机 台 2 一次性进场
3.5施工要求
1．搭设脚手架的所需材料进场后，要进行检查验收，合格后，按品种、规格分
类堆放整齐平稳，变形的、质量不符合要求的管配件一律不得使用。
2．脚手架搭设前，工长按搭设方案中有关搭设要求，向架子工人进行书面的
安全技术交底。按预定距离分别划出立杆位置，并做出标记。
3．架子搭设应由有资质的劳务分包队伍进行，工人应持证上岗，保持人员稳
定。
4．脚手架的搭设作业，要统一指挥，按要求搭设。
5．确保脚手架、转料平台在使用周期内安全、稳定、牢靠。
6．钢管要刷黄油漆，踢脚板刷45º斜向红白相间警戒线，剪刀撑刷红白相间
油漆。
7．立杆、水平杆要求横平竖直，水平杆、立杆外伸、外露长度一致、整齐划一。
剪刀撑要求线条顺直、与水平面夹角一致，接头搭接长度统一、杆件连接关系分
明。
8．脚手架宽度范围内及内立杆与建筑外墙间小横杆外伸部位，需安装脚手
板，脚手板安装要平整、接头规整，与杆件连接牢固。
9．防护立网要求平展，转角加转角立杆，转角方正、线条顺直。防护平网要求
杆件外伸长度一致，斜拉杆长度一致，角度一致，连接节点可靠。
10．施工电梯、转料平台连接处处理要规整、安全、美观。
11．斜拉钢丝绳，同层拉结点、固定点位置一致，钢丝绳斜向角度一致，钢丝
14中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
绳绳卡连接做法一致、规整。
12．企业形象、安全标语等张挂平展、规整、固定牢固。
13．安排专人定期维护，保持外架常用常新。破损的安全网、松动变形的脚手
板、踢脚板等要及时整治、更换；积落的建筑垃圾及时清理。
14．脚手架、转料平台在搭设及拆除过程中要符合工程施工进度要求。
3.6技术保证条件
1．严格按照《关于实施<危险性较大的分部分项工程安全管理规定>有关问
题的通知》（建办质[2018]31号）文件规定编制脚手架工程安全专项施工方案。
2．本方案通过审核后，在施工前由项目技术负责人进行方案交底及技术交
底，在安装和施工过程中实行分段验收，经验收合格方可使用。
3．悬挑架与建筑结构的固定方式应经工程设计单位认可，并严格按照工程
设计单位提出的防范安全生产指导意见进行施工。
4．严格执行其它有关标准、规范、规程及管理文件规定。
4 施工工艺技术
4.1技术参数
1、脚手架设计
结合本工程特点，脚手架搭设形式采用双排落地盘扣式钢管脚手架。具体如
下：
（1）双排落地脚手架地基情况分析：
根据地勘报告外架搭设部位的回填土厚度为1~9米不等的回填土，且回填土
下部存在厚度不等的砂层和淤泥质土，远远不满足外架搭设的地基承载力要求。
经与参建各方共同核定：根据最高楼座的30.4米外脚手架的设计和计算，经与参
见各方共同确定：采用在原承台结构外围加设300*600mm混凝土结构边梁作为双
排落地架基础，受力满足外架搭设的要求。
15中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
外架基础土质情况
（2）双排落地脚手架悬挑边梁基础设计：
a外脚手架立杆基础采用钢筋混凝土边梁形式，梁顶标高-0.600，与承台钢
筋一同下料，绑扎，浇筑。混凝土标高同承台标号：C30。
外架边梁基础策划
（2）大小回字形楼立杆基础边梁布置如下图所示：
16中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】

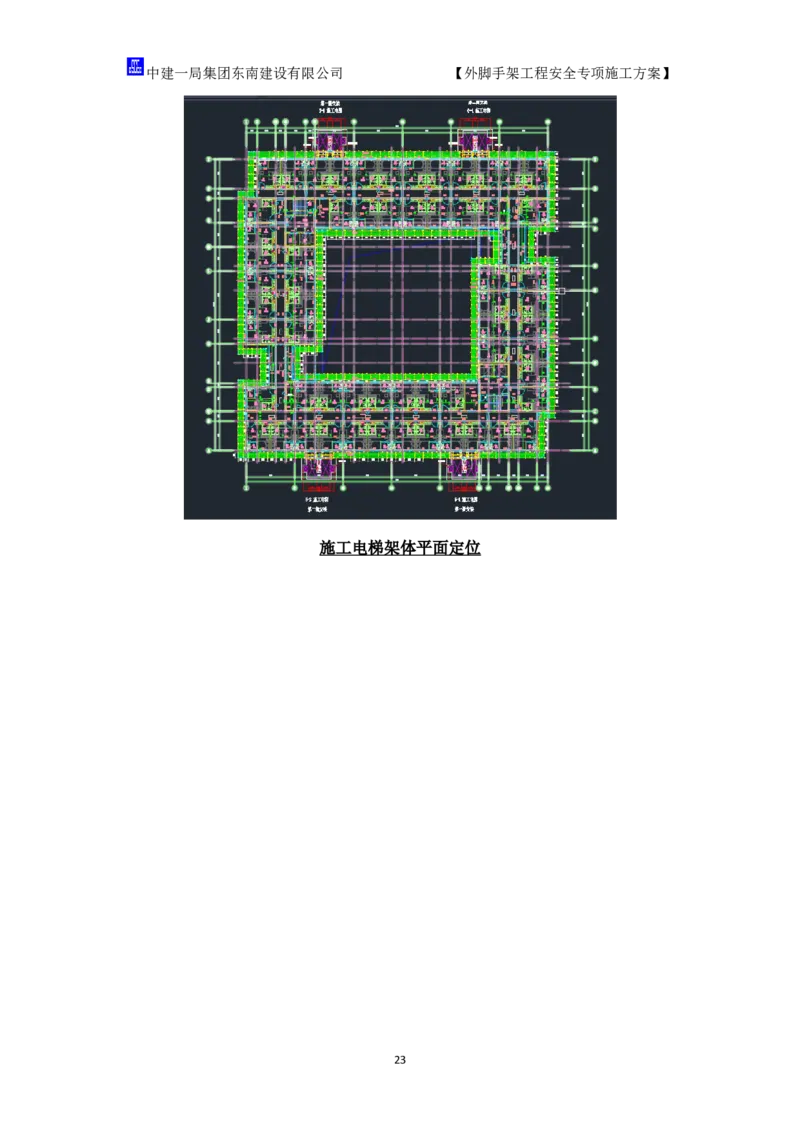

小回字形楼（ 1 # - 5 # 楼）外架基础图
大回字形楼（ 6 # - 8 # 楼）外架基础图
（3）落地盘扣式钢管脚手架方案设计（以最高楼设计为例）
17中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
外架立面效果图
a布置原则：落地盘扣式脚手架的搭设设置为内排和外排两排立杆，盘扣架立
杆采用不同长度的立杆交错布置，错开立杆竖向间距不小于500mm。其中内排立
杆距离结构边不大于400mm，以保证一定的操作活动空间，外排立杆与内排立杆
间的横距为900mm，纵距1800/1500mm。步距为2000mm，纵向立杆外侧设置两道防
护栏杆。
防护上栏杆设置在离作业层高度为1000mm处，防护中栏杆设置在离作业层
高度500mm处。脚手架外侧设置挡脚板、防护栏杆，外立面满挂密目安全网，外侧
纵向每隔一跨连续设置一道竖向斜杆。
架体外排立杆内侧满挂密目安全网。连墙件按每层2跨布置，或每层设置（且
约束面积≦9.8㎡），开口处层层布置，且按照规范进行加强措施。主体结构转角
部位、施工电梯外架两端、中间900mm横杆处、相邻外架两端开口处和流水段划
分断口处连墙件加强布置，采用梁顶预埋钢管式与外架相连，采用48×3.5钢管、
钢板和螺母固定。断开处竖向斜杆满布。脚手架必须随主体结构施工进度而搭设，
一次搭设高度不应超过相邻连墙件以上二步。
B 盘扣式落地脚手架使用部位：
本工程盘扣式落地架使用部位详下表：
架体高
序号 层数 部位 架体选型 设计参数（mm）
度（m）
横距：900；纵距：1500；步
内弧 落地式承插型盘扣双排架 31.4
2#、 距：2000
4#、6- 9层
8# 横距：900；纵距：1500；步
外弧 落地式承插型盘扣双排架 31.4
距：2000
18中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
架体高
序号 层数 部位 架体选型 设计参数（mm）
度（m）
横距：900；纵距：1500；步
内弧 落地式承插型盘扣双排架 25.6m
距：2000
3#、5# 7层
横距：900；纵距：1500；步
外弧 落地式承插型盘扣双排架 25.6m
距：2000
横距：900；纵距：1500；步
内弧 落地式承插型盘扣双排架 28.5m
1# 距：2000
8层
横距：900；纵距：1500；步
外弧 落地式承插型盘扣双排架 28.5m
距：2000
2、脚手架搭设参数
(1)落地盘扣式钢管脚手架搭设参数（搭设高度30.4m）
脚手架排数 双排 立杆型号 Φ48 ×3.2
立杆纵距(m) 1.5 立杆横距(m) 0.9
每层2跨布
置，或每层设
立杆步距(m) 2.0 连墙件布置方式
置（且约束面
积≦9.8㎡）
顶部防护栏杆高 纵横向扫地杆距立杆
1.5 500
h(m) 底距离h2(mm)
1
内立杆离建筑物距离 脚手板及挡脚板铺设
≤0.4 1步1设
a(m) 方式
梁顶预埋钢
每层设置（且约束面积
管，连接扣件
连墙件布置方式 ≦9.8㎡），转角第一根立杆 连墙件连接方式
与外架内力杆
开始设置
刚性相连
单跨间横杆根数n 2 主梁合并根数n 1
jg z
顶部防护栏杆高 纵横向扫地杆距立杆
1.5 ≤500
h(m) 底距离h2(mm)
1
按隔一步一设计，由底到顶
纵向竖向斜拉杆设置
满拉布置
（2）搭设高度30.4脚手架设计计算参数
2 2
盘扣式脚手架立杆钢管强度为300N/mm ，水平杆钢管强度为205.0 N/mm ，钢
管强度折减系数取1.00。
双排脚手架搭设高度30.4米，立杆的纵距1.50米，立杆的横距0.90米，内排架
距离结构0.40米，脚手架步距2.00米。
立杆钢管类型选择：Φ48×3.2×2500和Φ48×3.2×1500;
19中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
横向水平杆钢管类型选择Φ48×2.75×900;
纵 向 水 平 杆 钢 管 类 型 选 择 ： Φ48×2.75×1800 、 Φ48×2.75×1500 、
Φ48×2.75×1200和Φ48×2.75×900;
连墙件采用每层2跨布置，或每层设置（且约束面积≦9.8㎡）。
2
施工活荷载为3.0kN/m ，同时考虑2层施工。
2
脚手板采用钢板脚手板，荷载为0.30kN/m 。
2
安全网荷载取0.0100kN/m 。
脚手板下横向水平杆全部在主结点。
4.2工艺流程
1、搭设顺序
（1）盘扣落地脚手架
场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→
纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅) →设置卸荷
钢丝绳→立杆→横向水平杆→纵向水平杆(格栅)→剪刀撑→连墙件→铺脚手板
→扎防护栏杆→扎安全网
2、搭设要求
（1）立杆套头插入长度应符合规范要求。接头应交错布置，在高度方向错开的距
离不小于500mm；
立杆搭
1 （2）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平
设要求
杆后，应立即设置连墙件。
（3）立杆底部应设置可调托座并将各连接盘调至同一高度。
（1）水平杆与连接盘连接插销应锁紧，并由专人定期负责检查和维护。
纵向水
（2）局部不符合模数，无相应长度标准横杆处使用钢管扣件辅助拉结，连接要求
2 平杆搭
同钢管扣件脚手架（不得采用短钢管搭接）。在搭设过程中注意保持水平，在立杆的
设要求
内侧，用直角扣件与立杆柱扣紧。
横向水 （1）水平杆与连接盘连接插销应锁紧，并由专人定期负责检查和维护。
3 平杆搭 （2）局部不符合模数，无相应长度标准横杆处使用钢管扣件辅助拉结，连接要求
设要求 同钢管扣件脚手架。
（1）本工程连墙件选用梁顶预埋钢管式。按照连墙件按照每层2跨布置，或每层
设置（且约束面积≦9.8㎡）。在无法预埋连墙件处可在结构柱通过抱柱形式布置连墙
连墙件 点替代。
4
设置 （2） 连墙件布置尽可能靠近主节点设置，不超过300mm。
（3） 连墙件中的连墙杆不能水平设置时与脚手架连接的一端应下斜连接。
（4）对于底层层高4.5米，搭设高度5.1米（0.6+4.5=5.1米）按照底层首步第1
20中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
道、第2道和第3道水平杆设置抱柱（由于柱轴网间距4.2米，按照每隔4.2米设置抱
柱。第4道2米步距水平杆在结构梁设置埋件，按照每隔3-3.6米设置埋件。以上设置
均满足“每层设置且约束面积≦9.8㎡设置连墙件。
选用盘扣配套斜拉杆，盘扣架作业层满铺脚手板，不设置水平斜拉杆。
竖向斜拉杆的设置应符合下列规定：
（1）纵向竖向斜拉杆3跨一设，由底至顶满拉（拐角处加强布置，满拉）。
（2）开口、施工电梯处架体断开处侧面满布竖向斜拉杆（使杆件处于受拉状态）。
外立面斜拉杆由底到顶连续设置，根据厦门市专家意见采用隔一布一形式，转
角处两跨连续设置斜拉杆。
斜拉杆
5
设置

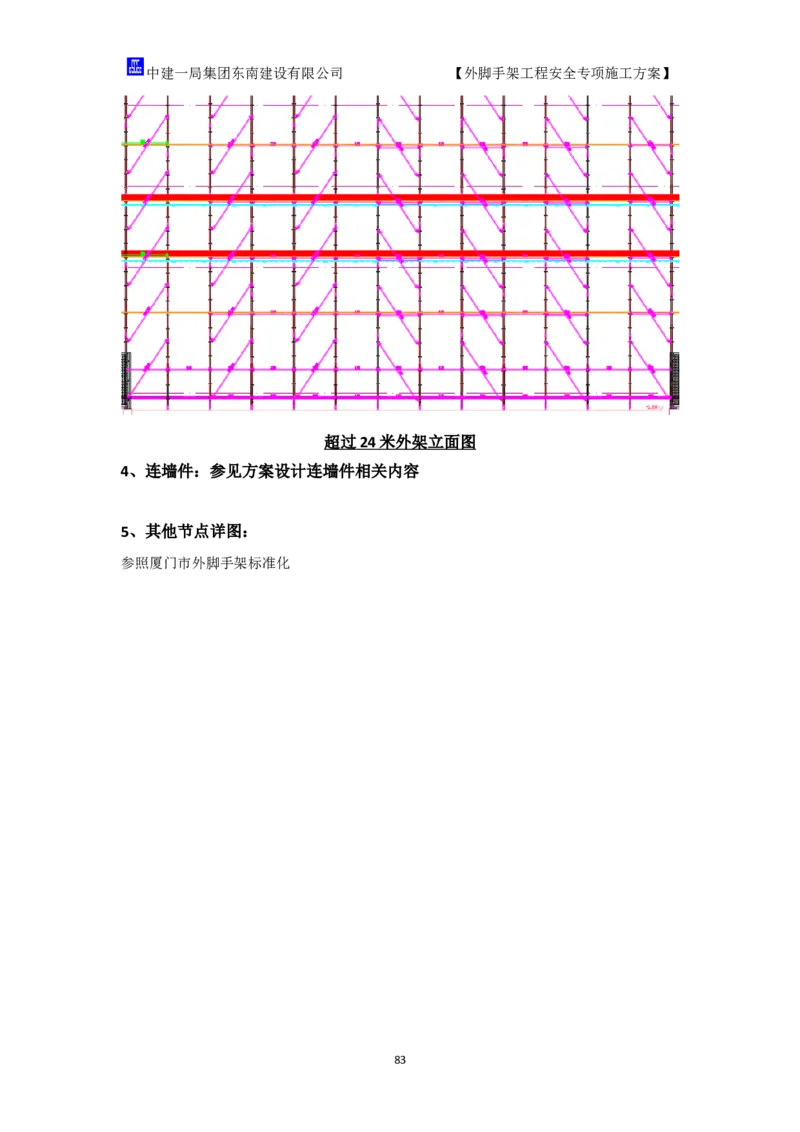

外立面斜杆布置
（1）脚手板一步一设。在铺脚手板的作业层上设置2道护栏，并设挡脚板，（上栏
杆高度1000mm处，防护中栏杆位于500mm处）挡脚板采用200mm高成品铁片式挡
护 栏 和 脚板，面刷红白油漆，挡脚板应采用扎丝与架体绑扎牢固。在作业层下部加设一道水
6 脚 手 板 平兜网，随作业层上升，同时作业层不超过两层。首层满铺一层脚手板，以上每层需
搭设 要设置安全网及外防护栏杆。
（2）脚手板应平铺、满铺、铺稳。内立杆距墙400mm，设置填芯杆，确保填芯杆内
外侧空隙均满足不大于200mm。
脚手架施工时为避免雷击脚手架事件，在施工期间对脚手架采取一定的避雷措
脚手架 施。设置避雷针，避雷针用直径12mm的镀锌钢筋制作，高度1.5m，高出最高脚手架
7 防雷接 不小于2m，设置在脚手架的最高点，避雷针水平间距按50m设置。接地线即引下线
地设置 用直径为8mm的圆钢筋制作，接地线将避雷针全部横向连通，然后向下与接地极连
接。接地极可与结构钢筋连接，利用工程结构的接地系统。
4.3施工方法
1 施工电梯处搭设
施工电梯处脚手架单独搭设，与两侧架体断开。随按平面布置埋设连墙件，采
用梁顶预埋钢管，连接扣件与外架内力杆刚性相连形式。电梯安装后对该处架体
进行局部拆除，拆除前应对先对侧面补充竖向斜拉杆加固，自上而下拆除。
21中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】

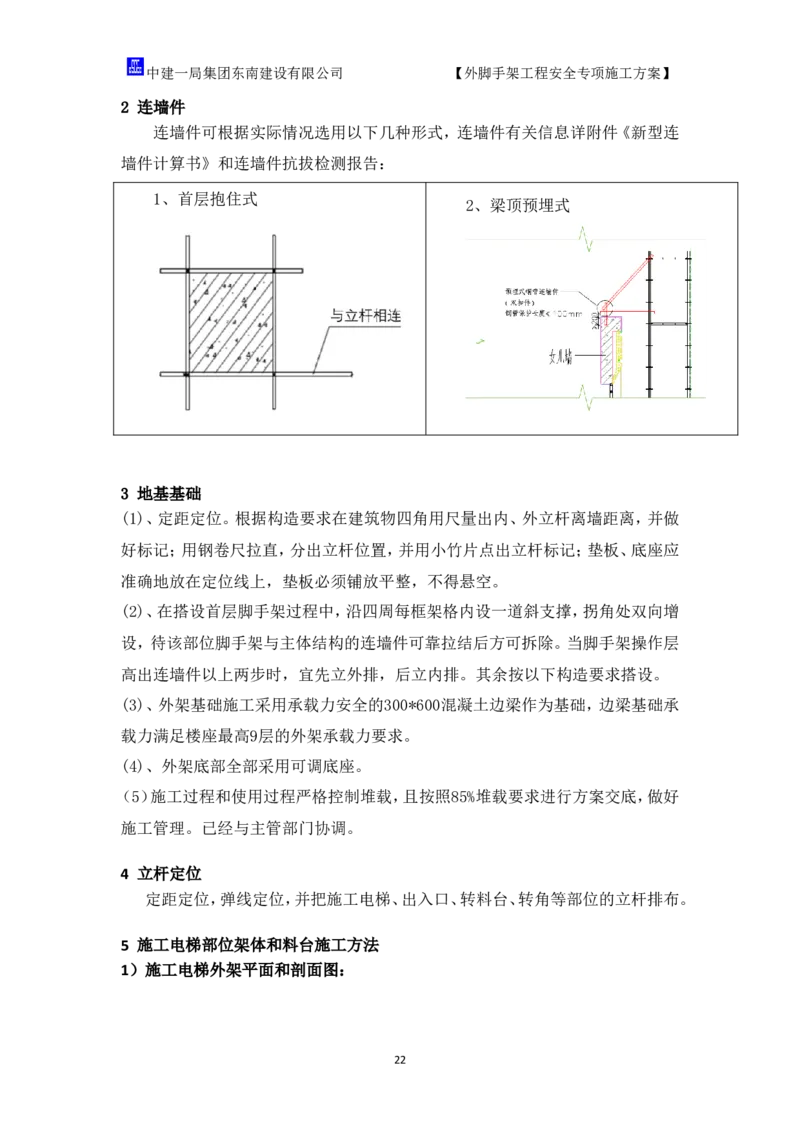

2 连墙件
连墙件可根据实际情况选用以下几种形式，连墙件有关信息详附件《新型连
墙件计算书》和连墙件抗拔检测报告：
1、首层抱住式
2、梁顶预埋式
3 地基基础
(1)、定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做
好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应
准确地放在定位线上，垫板必须铺放平整，不得悬空。
(2)、在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增
设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层
高出连墙件以上两步时，宜先立外排，后立内排。其余按以下构造要求搭设。
(3)、外架基础施工采用承载力安全的300*600混凝土边梁作为基础，边梁基础承
载力满足楼座最高9层的外架承载力要求。
(4)、外架底部全部采用可调底座。
（5）施工过程和使用过程严格控制堆载，且按照85%堆载要求进行方案交底，做好
施工管理。已经与主管部门协调。
4 立杆定位
定距定位，弹线定位，并把施工电梯、出入口、转料台、转角等部位的立杆排布。
5 施工电梯部位架体和料台施工方法
1）施工电梯外架平面和剖面图：
22中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
施工电梯架体平面定位
23中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
施工电梯架体剖面图
施工电梯卸料平台实物图
24中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
施工电梯后期效果图
2）施工方法：
施工电梯的电梯笼与结构边距离较大，为方便现场施工人员的通行并保证施
工的安全，在施工电梯与主体结构之间搭设脚手架防护及接料平台。
（1）本工程施工电梯卸料平台架参照外脚手架分层搭设，由于施工作业等荷
载不大于外架计算荷载，故不另行计算。
（2）施工电梯卸料平台架与外脚手架必须分开搭设，严禁任何杆件相互连接
施工电梯卸料平台架与外脚手架的立杆应分别设置。
（3）施工电梯卸料平台架立杆最大间距不得超过1.5m。连墙件每层设置，两
端及中间必须分别设置连墙件。
3）注意事项
施工电梯卸料平台的搭设
（1）立杆
起步立杆将接头错，各接头中心距主节点≤500mm。最高处立杆顶端高出顶层
操作层不小于1.5m。
（2）大横杆
大横杆布置在立杆内侧，与立杆交接盘扣连接，不得遗漏。
（3）小横杆
在任何情况下不得拆除作为基本构架结构杆件的小横杆。每一立杆与大横杆
相交处都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上。
（4）剪刀撑
由于架体使用功能的特殊性，为不阻碍施工电梯平台的通行，本方案在纵向
不设置剪刀撑，横向在平台通道口两侧的立杆上沿架体通高设置斜拉杆。
（5）脚手板
25中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
作业层满铺钢脚手板，作业层脚手板架体外侧设置挡脚板、防护栏杆。
（6）连墙件
连墙件的设置采取在架体的两侧立杆上用小横杆设置连墙，加固在楼层的预
埋钢管上，连墙件必须每层设置。
（7）防护
平台两侧0.5m 和1.0m 处设两道防护栏杆。底部侧面设200mm高的挡脚板，
挡脚板用红白相间铁皮。
6 脚手板的铺设要求
脚手架里排立杆与结构层之间均应铺设脚手板，内外立杆间应满铺钢脚手板
无探头板。将脚手板两端与水平杆可靠固定，严防倾翻。
满铺层钢脚手板。必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处
必须采取有效的防护措施。
7 防护栏杆
(1)、 脚手架外侧使用建设主管部门认证的合格密目式安全网封闭，且将安全
网固定在脚手架外立杆内侧。
(2)、 选用18#铅丝张挂安全网，要求严密、平整。
(3)、 脚手架外侧施工作业层必须在0.5m、1.0m高位置设置2道防护栏杆和18cm
高挡脚板，栏杆和挡脚板均应搭设在外立杆的内侧。
8 架体内封闭
(1)、 脚手架施工层内立杆与建筑物之间应设置填芯杆，确保填芯杆内外侧空
隙均满足不大于200mm。作业层下，需在每层楼板位置的外架上铺一层安全网作
楼层的临边防护。
26中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
(2)、 施工层以下脚手架每隔10m以及底部用双层网兜进行封闭。

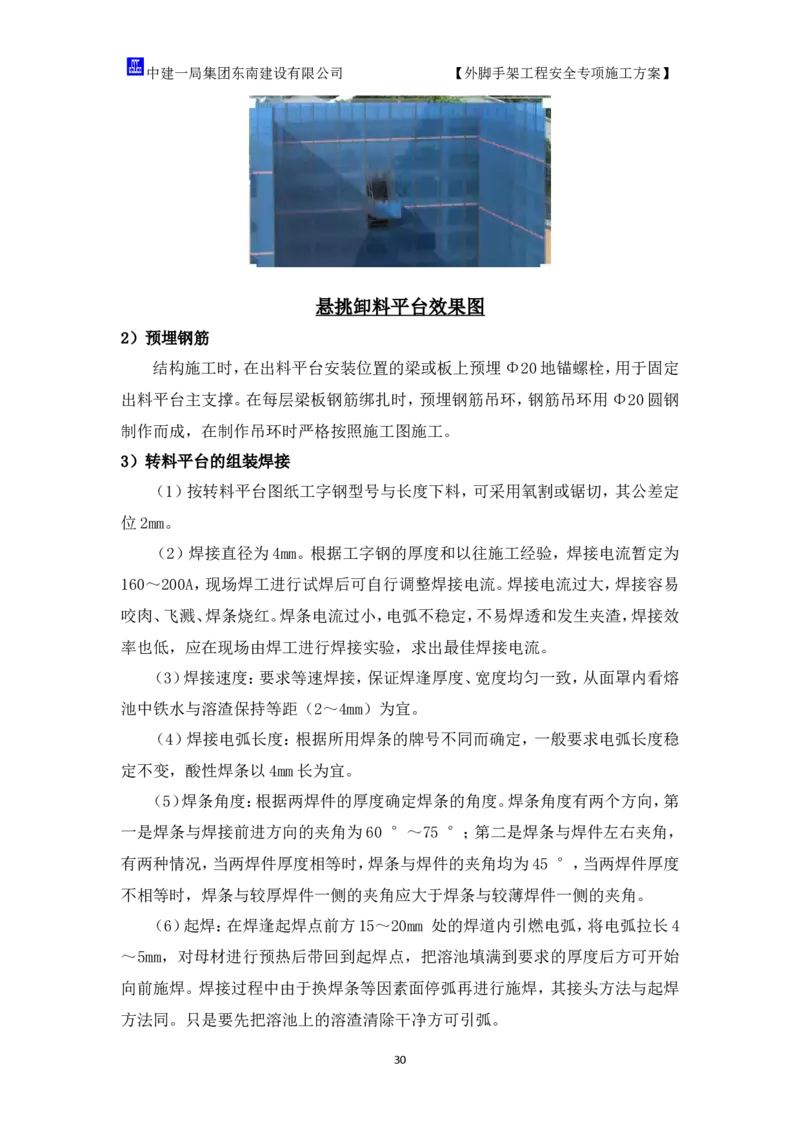

脚手架封闭
9 盘扣式外脚手架搭设
1）立杆、纵横向水平杆设置
立杆应通过立杆连接套管承插连接，脚手架首层立杆应采用不同长度的立杆
交错布置，错开立杆竖向距离不应小于500mm，立杆底部应配置可调底座，当地基
高差较大时，可利用立杆0.5m节点位差进行调整（见下图），纵横向水平杆原则上
按照0.3M、0.6M、0.9M、1.2M、1.5M、1.8M模数设置，当模数与现场实际搭设不符时，
可采用扣件式钢管连接。
可调底座调整立杆连接盘示意
27中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2）斜杆设置
根据厦门市专家现场指导意见，沿架体外侧竖向按隔一布一形式连续设置斜
拉杆（参照下图），转角处斜拉杆连续两跨布置，开口处侧面由底至顶连续设置之
字形斜拉杆。
斜拉杆示意图
3）作业层设置应符合下列规定：
(1)、 钢脚手板的挂钩必须完全扣在水平杆上，挂钩必须处于锁住状态，作业
层脚手板应满铺；
(2)、 作业层的脚手板架体外侧应设挡脚板、防护栏杆，并应在脚手架外侧立
面满挂密目安全网；防护上栏杆设置在离作业层高度为1000mm处，防护中栏杆设
置在离作业层高度为500mm处；
10 悬挑塔吊卸料平台施工方法及操作要点
本工程布置8台塔吊，由于各楼在1-4层拆除模板架料和穿插ALC板、砌筑等
施工期间，主体施工5-9层结构，为确保塔吊调运以保证结构施工进度，在每栋楼
的内侧搭设4部悬挑卸料平台，共计32部；详悬挑卸料平台专项方案。
1）悬挑卸料平台搭设图：
28中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
·
悬挑卸料平台布置
悬挑卸料平台剖面图
29中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
悬挑卸料平台效果图
2）预埋钢筋
结构施工时，在出料平台安装位置的梁或板上预埋Φ20地锚螺栓，用于固定
出料平台主支撑。在每层梁板钢筋绑扎时，预埋钢筋吊环，钢筋吊环用Φ20圆钢
制作而成，在制作吊环时严格按照施工图施工。
3）转料平台的组装焊接
（1）按转料平台图纸工字钢型号与长度下料，可采用氧割或锯切，其公差定
位2mm。
（2）焊接直径为4mm。根据工字钢的厚度和以往施工经验，焊接电流暂定为
160～200A，现场焊工进行试焊后可自行调整焊接电流。焊接电流过大，焊接容易
咬肉、飞溅、焊条烧红。焊条电流过小，电弧不稳定，不易焊透和发生夹渣，焊接效
率也低，应在现场由焊工进行焊接实验，求出最佳焊接电流。
（3）焊接速度：要求等速焊接，保证焊逢厚度、宽度均匀一致，从面罩内看熔
池中铁水与溶渣保持等距（2～4mm）为宜。
（4）焊接电弧长度：根据所用焊条的牌号不同而确定，一般要求电弧长度稳
定不变，酸性焊条以4mm长为宜。
（5）焊条角度：根据两焊件的厚度确定焊条的角度。焊条角度有两个方向，第
一是焊条与焊接前进方向的夹角为60 °～75 °；第二是焊条与焊件左右夹角，
有两种情况，当两焊件厚度相等时，焊条与焊件的夹角均为45 °，当两焊件厚度
不相等时，焊条与较厚焊件一侧的夹角应大于焊条与较薄焊件一侧的夹角。
（6）起焊：在焊逢起焊点前方15～20mm 处的焊道内引燃电弧，将电弧拉长4
～5mm，对母材进行预热后带回到起焊点，把溶池填满到要求的厚度后方可开始
向前施焊。焊接过程中由于换焊条等因素面停弧再进行施焊，其接头方法与起焊
方法同。只是要先把溶池上的溶渣清除干净方可引弧。
30中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
（7）收弧：每条焊逢逢焊到未尾应将弧坑填满后，往焊接方向的反方向带弧，
使弧坑甩在焊道里边，以防弧坑咬肉。
（8）清渣：整条焊逢焊完后清除溶渣，经焊工自检确无问题方可转移继续焊
接。
（9）焊接注意事项
①焊工必须有焊工证。安排焊工所担任的焊接工作应与焊工的技术水平相适
应，并有二年以上的经验。
②焊接前应复查组装质量和焊缝区的处理情况，修整后方能施焊。
③焊接前应对所焊构件进行清理，除去油污、锈蚀、浮水及氧化铁等，在沿焊
缝两侧不少于20mm 范围内露出金属光泽。
④严禁在焊缝外母材上打火引弧。
⑤防止焊接质量通病发生。
A．裂纹：为防止裂纹产生，应选择合理的焊接工艺参数和次序，应该一头焊
完再焊另一头，如发现有裂纹应铲出重新焊接。
B．咬边：应选择用合理的电流，避免电流过大、电弧拉得过长，控制好焊条的
角度和运弧的方法。
C．气孔：焊接区域必须清理干净，焊接过程中，可适当加大焊接电流，降低焊
接速度，使溶池中的气体完全逸出。
D．夹渣：多层施焊应层层将焊渣清除干净，操作中应注意溶渣的流动方向。
4）吊装
采用塔吊吊装就位方法，在吊装起吊前，应设专人检查转料平台与主体结构
连接全部全面卸除。利用塔吊把制作好的钢平台吊装到各楼层，人工配合把两根
悬挑工字钢穿入上一层已经留设好的预埋吊环及楼层面搁支点预埋环内，工字钢
与预埋环或搁支点连接焊接好，其结构构造应能防止左右晃动。斜拉钢丝绳两侧
各设前后两道（其中前二道钢丝绳为主受力绳，后二道钢丝绳为保险绳）；斜拉钢
丝绳在主体建筑物上的联结点（吊环）应分别独立设置锚固牢。钢丝绳与上一层
梁柱拉接。钢丝绳的卡头的卡子不得少于3个，同时建筑物锐角利口围系钢丝绳
处用软垫加衬，钢平台外口略高于内口。上料平台吊装就位后，应将其所有与主
体结构连接部位进行全面检查，需待悬挑工字钢焊接牢固，接好钢丝绳，调整完
毕，经过检查验收，方可松卸起重吊钩。
31中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
5）装围护栏杆
防护栏杆采用40*40*1.5mm方钢，设500mm、1000mm、1500mm各一道，防护栏
杆必须牢固可靠；立柱与主梁焊接，应能承受1000N的外力；立柱内侧采用胶合
板封闭严密。平台底部用胶合板铺设严密，并与平台次梁固定牢固。
6）转料平台注意事项
（1）施工转料平台应按现行的相应规范进行设计，其结构构造应能防止左右
晃动。
（2）施工转料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在
脚手架等施工设备上。
（3）斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧
的一道为安全储备，另外一道应作受力计算。
（4）应设置四个经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩
挂吊环，吊环应用一级圆钢筋制作。
（5）施工转料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时
卡头的卡子不得少于三个，建筑物锐角利口围系钢丝绳处应加衬软垫物，施工转
料平台外口应略高于内口。
（6）台面应满铺脚手板。
（7）施工转料平台左右两侧必须装固定的防护栏杆。
（8）施工转料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，
经过检查验收，方可松卸起重吊钩，上下操作。
（9）施工转料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及
时调换，焊缝脱焊应及时修复。
（10）转料平台上应显著地标明容许荷载值，容许荷载值为3.0kN/m2以内，操
作平台上人员和物料的总重量严禁超过设计容许荷载，应配备专人加以监督。
11 落地塔吊卸料平台施工方法及操作要点
为保证施工进度，本工程按现场进度需要设置落地式卸料平台，使用盘扣式
脚手架搭设，具体搭设形式如下：
32中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
落地式卸料平台效果图
2）落地卸料设计：
落地式卸料平台搭设技术参数
序
项 目 内 容 盘扣搭设示意图
号
使用功 主体施工2层顶、3层
1
能 结构架料拆除
建筑层 搭设借料台的层高：
2
高 5.05m、2.9m
4.8m×4.2m、
卸料平
2 4.8m×3.6m、
台尺寸
4.2m×4.8m
搭设高
3 6.5-7.9m
度
立杆纵距 0.6m，横距
平台架 0.6m，横杆步距
4
体布置 1.5m；平台架体距离
结构边缘0.3m
5 连墙件 连墙件采用抱柱设置
卸料平台四周立面设
置连续的竖向斜撑，
竖向斜
6 底部和顶部水平方向
撑
各设一道钢管剪刀
撑。
外立杆内侧设置挡脚
板，高度180mm，周边
设置三道防护栏杆，
防护设 防护高度1.5m，内侧
7
置 使用木模板进行封
闭，防护栏杆内外两
侧居中悬挂限载标识
牌。
3）地式卸料平台施工方法：
a 技术参数
立杆纵距(m) 0.6 立杆横距(m) 0.6
立杆步距(m) 1.5 盘扣类型 Φ48×2.5、Φ48×2.0
33中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
施工均布活荷载(kN/m2) 2 材料堆放荷载(kN/m2) 3
B 工艺流程
清除地下室顶板上杂物→定位设置底座→定距定位→立杆设置→纵、横向扫
地杆→纵、横向水平杆设置→竖向斜杆→连墙件→铺脚手板、木模板→扎安全网
C 施工方法
混凝土顶板基础：定距定位，用钢卷尺拉直，分出各立杆位置，并点出立杆标
记；底座应准确地放在定位线。
D 盘扣式卸料平台搭设要求
（1）盘扣支架立杆搭设位置应按卸料平台位置放线确定。卸料平台水平横杆
与外架横杆应在起步时避让、错开，禁止与外架连接、接触。卸料平台与楼板缝隙
处铺设通长木跳板。
（2）平台支架搭设应根据立杆放置可调底座，应按先立杆后水平杆再斜杆的
顺序搭设，形成基本的架体单元，应以此扩展搭设成整体支架体系。
（3）可调底座应准确放置在定位线上，保持水平。
（4）每搭完一步支模架后，应及时校正水平杆步距，立杆的纵、横距，立杆的
垂直偏差和水平杆的水平偏差。立杆的垂直偏差不应大于支架总高度的1/500，
且不得大于50mm。
（5）平台支架可调底座调节丝杆外露长度不应大于300mm,作为扫地杆的最
底层水平杆离地高度不应大于550mm。
（6）脚手架首层立杆应采用不同的长度立杆交错布置，错开立杆竖向距离不
应小于500mm。平台支架与周围已建成的结构进行可靠连接。卸料平台除周圈立
杆外，内部操作面位置立杆顶部设置U托，上方布置钢管龙骨，钢管与卸料平台
立杆进行扣件连接。
E 剪刀撑设置要求
卸料平台外立面满布斜杆，水平面底部和顶部各设一道钢管剪刀撑。
F 脚手板的铺设要求
（1）卸料平台应采用50mm厚木跳板铺设，上部满铺木模板，并设3cm模板做
防滑条。
（2）脚手板必须垂直墙面横向铺设，满铺到位，不留空位。
G 防护栏杆及防护挡板
（1）卸料平台施工作业层必须在侧立面设置3道水平防护栏杆。
34中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
（2）在操作层三个侧立面防护栏杆内侧设置一道1.5m高木模板硬质防护,并
加设一道密目网作为防护，木模板必须采用新模板，防护要求封严密实，避免高
空坠物。
I 密目网、大眼网
（1）脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将
安全网固定在脚手架外立杆内侧，密目网应绷拉平直，封闭严密。
（2）选用18#铅丝张挂安全网，要求严密、平整。
（3）卸料平台操作层脚手板下需满铺水平大眼网，大眼网外边沿要明显高于
内边沿50～60cm。
J 连墙件
（1）连墙件采用抱柱的方式，连墙件从底层第一步开始，对于首层层高4.5米，
搭设高度5.1米（0.6+4.5=5.1米）按照底层首步第1道、第2道和第3道水平杆
设置抱柱（由于柱轴网间距4.2米，按照每隔4.2米设置抱柱。
（2）拉结点应保证牢固，防止其移动变形，且尽量设置在外架纵横向水平杆
接点处。宜靠近主节点设置，偏离主节点的距离不应大于300mm；
（3）卸料平台连墙件不得与外架连接。
（4）抱柱位置应垫木方保护柱阳角。
（5）应在搭设落地式卸料平台的位置提前预埋钢管拉结或采用后植筋预埋。
F 卸料平台使用注意事项
每天使用前必须对平台铺设的脚手板等进行全面的检查，发现问题必须及时
处理。
卸料平台应在明显处设置警示标志、限载标识牌和操作规程，设计的均布计
算荷载为2KN/m2，最大堆放荷载为10KN（即1吨）。在使用倒料过程中，物料要均匀
分布，避免集中荷载过大，超过设计荷载。堆物高度不得超过护栏高度，更不可搭
放在护栏上。卸料平台上不得长时间堆载，堆载时间超过2小时需及时转运，卸料
平台最多只允许两人同时操作施工。
落地式卸料平台主要装载构件重量
限 重 （1.0）t
序号 材料名称 每种规格数量
1 4米木方 80根
35中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
限 重 （1.0）t
2 多层板 37张
3 2.5m盘扣立杆 80根
4 2m盘扣横杆 100根
5 1.5m盘扣立杆 130根
6 1.5米盘扣横杆 197根
7 1.2米盘扣横杆 235根
8 0.9米盘扣横杆 295根
以上数据任何一项都不能超过满载极限，转运时应设置专人负责物料堆放检
查指挥，认真检查物料是否超重。
平台上的防护栏杆不得任意拆除。
放物料时必须按规格品种堆放整齐，长短分开，不得混吊，并且不得在平台
上组装和清理模板。
不得从上一层向下一层平台上乱抛物料。
夜间施工平台上必须保持足够的照明。
K 检查验收
脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不合
格的应及时清除出场。
（1）构配件应有相应的产品标识及产品质量合格证；
（2）构配件应有相应的产品主要技术参数及产品使用说明书；
（3）当对构配件质量有疑问时，应进行质量抽检和实验。
脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，
经检查合格后方可交付使用:
（1）基础完工后及脚手架搭设前；
（2）作业层上施加荷载前；
（3）每搭设完两层后，即整体搭设完成后；
（4）遇有六级强风及以上风或大雨后。
5.6.3架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全
负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。
36中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
12 外架设计相关节点图
1）架体与塔吊节点图：本工程所有塔吊均不涉及附墙，且塔吊距离外架为6-
10米左右，不涉及塔吊和塔吊节点。
2）架体与施工电梯节点图：
本工程设置29部施工电梯；每部施工电梯架体均单独搭设与外架断开（具体
参见施工电梯与架体平面布置图和剖面图）。施工电梯一字型架体两侧和与之相
邻的两端开口型架体外架按照要求层层设置连墙件，且满足每层设置且约束面积
≦9.8㎡。连墙件首层不具备两侧预埋并短钢管与架体相连处做抱柱设置，柱距
4.2米，满足要求。标准层具备梁侧预埋埋件，按照层层设置连墙件的要求设置。
3）架体与卸料平台等节点图：
A悬挑卸料平台：本工程悬挑卸料平台从1层顶开始设置，悬挑卸料平台处
将外架间距调整为1.8米。且不与外架相连。
B 落地卸料平台：本工程落地卸料平台按现场实际情况设置，卸料平台宽度
按照4.2米宽度设置，水平方向与4.2米柱距相协调，竖向按照步距1.5米左右
间距设置纵向连墙件（抱柱），满足要求。
13外架门洞加固
现场1#-8#号楼主体因基础房心回填需临时在外架开门洞，现就外架临时门
洞加固方式做如下说明：
1.采用门字型加固形式。门洞两侧设4根6m长竖向钢管，底部设垫板，立杆
基础落在300*600地梁上；门洞上方设2根4m长竖横向钢管。
注：图中红色标识为门洞加固措施
37中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
门洞节点图
2.主节点位置设置3道斜拉杆，与立杆连接，如下图所示；
3.侧面之字型斜拉杆采用钢管或盘扣，由底到顶满布：
38中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
3．钢管立杆扣件均使用双扣件形式；
4.门洞上方作业层层层设置180mm高红白相间踢脚板，上方禁止堆物和上人
作业，门洞口两侧设置警示标语防碰撞。
4.4操作要求
脚手架搭设技术措施
1、 双排脚手架搭设前，施工管理人员应按双排脚手架专项施工方案的
要求对操作人员进行技术交底。
2、 对进入现场的脚手架构配件，使用前应对其质量进行复检。
3、 对经检验合格的构配件应按品种、规格分类放置在堆料区内或码放
在专用架上，清点好数量备用；堆放场地排水应畅通，不得有积水。
4、 脚手架搭设场地必须平整、坚实、有排水措施。
5、 脚手架立杆应定位准确，搭设必须配合施工进度，一次搭设高度不应
超过相邻连墙件以上两步距。
6、 连墙件必须随脚手架高度上升在规定位置处设置，严禁任意拆除。
7、 作业层设置应符合下列要求：
(1)、 必须满铺脚手板；
(2)、 脚手架外侧应设挡脚板及防护栏杆；防护栏杆可在每层作业面立杆
39中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
的0.5m和1.0m的盘扣节点处布置上、中两道水平杆，并应在外侧满挂密目安全
网；
(3)、 作业层与主体结构间的空隙应设置内侧防护网。
8、加固件、斜杆必须与脚手架同步搭设。采用扣件钢管做加固件、斜撑时应
符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011的
有关规定。
9、当架体搭设至顶层时，外侧栏杆高出顶层作业层的高度不应小于
1500mm。
10、 当搭设悬挑外脚手架时，立杆的套管连接接长部位必须采用螺栓作
为立杆连接件固定。
11、 钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆
形成避雷网络，并检测接地电阻不大于30Ω。
12、 外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的
安全接地处理。
13、 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以
达到坚固稳定，确保施工安全。
14、 脚手架可分段搭设分段使用，应由工程项目技术负责人组织相关人
员进行验收，符合专项施工方案后方可使用。
脚手架拆除技术措施
1、 脚手架可分段搭设分段使用，应由工程项目技术负责人组织相关人
员进行验收，符合专项施工方案后方可使用。
2、 双排脚手架拆除时，应全面检查脚手架的连接、支撑体系等是否符合
构造要求，经按技术管理程序批准后方可实施拆除作业。必须按专项施工方案，
在专人统一指挥下进行。
3、 拆除作业前，施工管理人员应对操作人员进行安全技术交底。
4、 双排脚手架拆除时必须划出安全区，并设置警戒标志，派专人看守。
5、 拆除前应清理脚手架上的器具及多余的材料和杂物。
6、 拆除作业应从顶层开始，逐层向下进行，严禁上下层同时拆除。
7、 连墙件必须在双排脚手架拆到该层时方可拆除，严禁提前拆除。
8、 拆除的构配件应采用起重设备吊运或人工传递到地面，严禁抛掷。
40中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
9、 当脚手架采取分段、分立面拆除时，必须事先确定分界处的技术处理
方案。
10、 拆除的构配件应分类堆放，以便于运输、维护和保管。
11、 拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。
12、 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结
扣时，应先通知对方，以防坠落。
13、 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
14、 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后
方可离开。
15、 高层建筑脚手架拆除，应配备良好的通讯装置。
16、 当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的
人为事故。
17、 如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆
除。
18、 翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将
竹笆内未清除的残留物从高处坠落伤人。
4.5检查要求
1、脚手架搭设前，对进入现场的各种构配件应按下列规定进行检查验收，不
合格的应及时清除出场
（1）、构配件应有相应的产品标识及产品质量合格证；
（2）、构配件应有相应的产品主要技术参数及产品使用说明书；
（3）、当对构配件质量有疑问时，应进行质量抽检和实验。
2、脚手架检查验收严格按照《建筑施工安全检查标准》JGJ59的检查评分表进
行。
3、脚手架使用期间的检查
（1）、脚手架使用期间必须设专人经常检查，当其从安全维护架转换为装饰施
工时，必须及时进行检查，符合要求后，必须经过项目技术负责人（项目经理）签
字批准，才能使用。
（2）、检查后不合格部位必须及时修复或更换，符合规定后，方准许继续使用。
41中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
4、脚手架必须验收检查合格后办妥脚手架验收手续，在脚手架醒目处挂上脚
手架验收合格牌后，方可投入使用。
5、架体内必须做到每层封闭（即进行隔离），且不能大于4步。
6、施工人员必须严格执行《建设工程施工安全技术操作规程》。
4.6施工安全保证措施
1组织保障措施
组织管理措施：
（1）项目部成立现场安全生产管理领导小组，项目经理担任组长，执行经理或
技术负责人担任副组长，各有关施工管理的专业施工员、质检员、安全员、机管员
及劳务作业队长或施工班组长担任成员。
（2）现场专职安全员具体负责施工现场的安全生产监督检查工作，对有关违
反工程建设标准强制性条文等的重大安全隐患，有权责令其分部分项工程停工整
改。
（3）公司与项目签订安全生产目标责任书，并每月组织管理责任评审、考核
工作。
（4）严格执行公司、项目部制定的安全生产责任制，各负其责。项目的安全生
产管理目标责任应分解到各岗位施工管理人员和劳务作业队，脚手架工程的安全
管理目标管理责任由分管脚手架的施工员负责，劳务作业队应具体落实脚手架工
程施工的安全操作规程和作业工人的遵章守纪。
（5）项目部应做好脚手架搭设的安全检查和定期旬检查工作，公司安全、技术
部门也应每月组织一次安全检查，项目部应抓好存在问题和安全隐患整改的“三
定一落实”工作。
（6）坚持召开每周安全工作例会,总结上周工作情况,布置本周的工作安排。
（7）公司技术负责人、安全、技术部门必须做好现场脚手架施工、安全技术措
施的落实和跟踪监管工作，在脚手架阶段施工完毕后，应及时组织对脚手架的自
检和验收。
2 建立安全组织管理机构
42中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
企业经理
企业技术、质量、安全管理部门
项目经理
执行经理 技术负责人
安全员 监督检查安全设施、规章制度执行情况 质检员
施工员 施工管理、安全生产文明施工实施等 脚手架搭设
机管员、电工 机械设备及施工用点检查、维修、标养
劳务作业队长、 遵章守纪、遵守操作规程、安全防护用品的正
施工班组长 确使用等
施工安全管理机构框架图
3 明确安全责任制度和安全管理职责
（1）安全生产责任制度
建立以安全生产责任制为核心的各项安全管理制度。主要包括各级各类人员
的安全生产责任制、安全生产目标管理制度、安全检查制度、安全教育制度、安全
技术措施计划制度、安全交底制度、特种作业人员管理制度、安全验收制度、班组
安全活动制度、事故报告与调查处理制度、安全奖罚制度等。安全生产责任目标
层层分解，落实到人。
（2）安全生产教育和培训制度
为外脚手架工程的安全顺利施工，新老职工和新岗位职工必须接受及时和全
面的安全教育，提高职工的安全意识，特制定如下安全教育制度：
①凡新老职工进入本工程项目参加现场施工的人员，必须经过三级教育（公
司、项目部和班组），未经过安全教育的工人一律禁止上岗作业；新工人进场必须
接受不小于50小时的安全知识等教育，并经书面考试合格后方可施工。
43中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
②工人上岗前必须经过安全技术交底，了解和熟练掌握本工种的操作技能，
未经过安全技术交底的工人禁止上岗作业；
③班组必须在每天早上开工前或晚上收工后组织本班工人进行安全作业注
意事项，总结昨天或今天的安全情况，并征求工人意见和合理化建议，更完善地
做好安全工作；
④专业施工员必须每周召集班组组织全班人员进行本周安全总结和下周提
出要求，集思广益，征求工人的合理意见和方法，做到每周有总结，有要求，有记
录，有表扬，有批评，有奖罚；
⑤项目部对班组定期和不定期的安全教育检查，发现有违反本规定，没有及
时组织教育工作的行为，每次对班组长进行处罚；
⑥定期组织员工学习国家有关法规、规范和上级有关规定、文件；重点进行
安全生产思想教育、安全知识教育、安全技术教育、事故教育和法制教育；
⑦经常进行安全生产教育，特别是加强高空、雨季、夜间和季节性施工及临
时用电的安全教育，使职工正确认识生产与安全的关系。
（3）安全生产奖惩制度
①对在安全生产中作出显著成绩的班组和个人给予奖励和表彰；对落后的班
组和个人应予处罚和教育，对事故责任者根据有关规定作出相应的处罚或追究相
应的责任；
②由项目安全主管制定安全生产考核和策划办法，并由项目经理发布实施；
③对每次的安全检查进行评分，对于得分少于 75分项目的责任者进行一定
的经济处罚，对得分高于85分项目的责任者进行一定的经济奖励；
④定期开展安全知识竞赛，对成绩突出者进行一定的奖励；
⑤对检查中提出的问题没有按时整改或整改不彻底的责任者，进行相应的经
济处罚。
（4）安全生产检查与验收制度
①安全检查：
定期检查：项目部每周检查一次，且各种节假日前均要进行一次检查，节后
要复查，检查时要求由项目经理主持，安全主管主要负责，技术、工程、机械、后勤
保卫和班组长等各部门均要配合参加并落实整改责任。
临时性检查：包括施工高峰期、机构和人员有重大变动、节假日前后、工伤和事故
44中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
之后、上级临时安排的检查。检查时生产经理主持，安全主管负责，各主管工长、
班组长均要参加并落实相关整改责任。
对检查出的问题要开出整改通知单，限期整改，进行复检，对存在重大安全
隐患的部位要责令停工整改，各相关责任人分别落实相应的责任，项目经理落实
领导责任，项目副经理落实具体的实施领导责任，技术总工落实技术责任，安全
员落实监督责任，主管工长和班组长落实各主管和承包范围内的整改责任。
②安全验收：
本工程坚持“验收合格才能使用”的原则进行施工安全验收，所有验收都必
须进行记录并办理书面确认手续，否则无效。
（5）安全生产岗位认证制度
①安全员和特种作业人员必须持证上岗；
②特殊工种的操作人员要做到有安全操作证才能上岗工作，这主要指塔吊司
机、司索、架子工、电焊工、电工等特殊工种。
（6）安全事故处理制度
现场发生的安全事故，都要本着“四不放过”的原则进行处理，查明原因，
教育大家，并落实整改措施。大、重大事故必须及时向上级部门及有关部门汇报，
积极配合和接受有关部门的调查和处理。
（7）坚持安全交底制度
技术部在编制施工方案、技术措施时，必须编制详细的、有针对性的安全措施
并向操作人员进行书面交底，双方签字认可。外脚手架搭设、使用、拆除过程中，
应有专业技术人员进行现场指导，设专人负责安全检查，发现险情，立即停止施
工并采取应急措施，排除险情后，方可继续施工。
5 技术措施
5.1 脚手架搭设技术措施
1. 进入施工现场的人员必须正确佩戴安全帽，高空作业正确佩戴安全带，
穿好防滑鞋等，现场严禁吸烟。
2. 严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
3. 脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，
体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作
业者，一律不得上脚手架操作。
45中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
4. 使用的工具要放在工具袋内，防止掉落伤人。登高要穿防滑鞋，袖口及裤
口要扎紧。
5. 搭设过程中划出工作标志区，禁止行人进入，统一指挥、上下呼应、动作
协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，
并得到允许，以防坠落伤人。
6. 脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，
顶板基础的混凝土必须达到设计强度的75%以上才能施工。
7. 各杆件端头伸出扣件盖板边缘不小于100mm。
8. 开始搭设立杆时应每隔4跨设置一根抛撑，直至连墙件安装稳定后，方可
根据情况拆除。
9. 不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁
任意悬挂起重设备。
10. 脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全，未完成
脚手架在每日收工前，一定要确保架子稳定。
11. 脚手架必须配合施工进度搭设，一次搭设的高度不得超过相邻连墙件以
上两步。
12. 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步
验收一次，达到设计施工要求后挂合格牌。
5.2 脚手架使用技术措施
1. 作业层每平方米架面上实际的施工荷载（人员、材料和机具重量），不得
超过3kN/m2。
2. 脚手架上严禁堆放物品。
3. 作业人员在架上的最大作业高度应以可以进行正常操作为度，禁止在架
板上加垫器物或单块脚手板以增加操作高度。
4. 在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固
件和连墙件。确因操作要求需要临时拆除时，必须经技术部同意，后由架子工操
作，作业完毕后，立即恢复。
5. 工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、
闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全处休息。
6. 人员上下脚手架必须走设安全防护出入通（梯）道，严禁攀援脚手架上下
46中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
7. 不准利用脚手架吊运重物，不准推车在架子上跑动，塔吊起吊物体时不
能碰撞和拖动脚手架。
8. 每班工人上架作业时，需先行检查有无影响安全作业的问题存在，在排
除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止
作业进行检查，解决以后才能恢复正常作业。发现有异常和危险情况时，应立即
通知所有架上人员撤离。
9. 在每步架的作业完成之后，必须将架上剩余材料物品上（下）步架或室内
每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去。在作业
期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下
抛掷材料物品和倾倒垃圾。
10. 结构施工时不允许三层同时作业，临时使用的悬挑脚手架同时作业层数
不超过一层。
11. 各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。
5.3 脚手架拆除技术措施
1. 脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连墙件应
在位于其上的全部可拆杆件都拆除之后才能拆除。
2. 拆架前，应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构
造要求；拆除作业中有需要加固的部位，应先加固再拆除，防止架体倒塌；根据检
查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作。
3. 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的
设施等各类障碍物、地锚、揽风绳、连墙杆及被拆除架体各吊点、附件、电器装置
情况，凡能提前拆除的尽量拆除掉。
4. 在拆除前，对拆除部位全面检查并清除脚手架上杂物及楼面障碍物。
5. 架子拆除前应划出作业区，周围和交通要道设绳绑围栏或竖立警戒标志，
并设专人进行监护、专人指挥，禁止非作业人员进入。
6. 拆除外架前，班组成员要明确分工，统一指挥、上下呼应、动作协调，操作
过程中精力要集中，不得东张西望或开玩笑，工具不用时放入工具袋内，当解开
与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人。
7. 作业人员必须正确佩带好个人防护用品方可上架作业，系好安全带、扎
好裹腿、穿软底鞋方允许上架作业；
47中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
8. 拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离
开。
9. 每天拆架下班时，不应留下隐患部位。
10. 拆架时严禁碰撞脚手架附近电源线，以防触电事故。
11. 拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防
止火星和切割物溅落。
12. 严格遵守拆除顺序，拆除作业必须由上而下逐层进行，一步一清，严禁
上下同时作业。
13. 在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠
已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工
作，禁止单人进行拆除较重杆件等危险性作业。
14. 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆
除脚手架；分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。当
脚手架拆除至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固
后，再拆除连墙件横杆。
15. 所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至
地面。
16. 所有的脚手板，应自外向里竖立搬运，以防止脚手板和垃圾物从高处坠
落伤人。
17. 拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双
点起吊，严禁从高空抛掷。
18. 六级风以上（含六级）时停止拆除脚手架施工。
19、外架杆配件材料采用塔吊调运至地面，拆除的杆配件先归堆码放，调运
前杆配件应码放整齐固定牢靠置于吊笼中，拆下的杆配件应吊运至地面，不得向
下抛掷。
6 监测监控措施
6.1 监测控制
采用经纬仪、水准仪、卷尺对架体进行监测，主要监测支架的沉降、位移和变
形。
48中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
6.2 监测点设置
观测点设置在立杆1.2m标高处，用“+”字标出对比点，固定观测标准点在坚
固基础上设置，宜采用钢钉或钢筋头在砼中预埋，柱或砼墙边监测点直接在浇筑
好的砼上用钢钉钉入砼中作为固定对比观测点。监测点设置间距不超过20m。
6.3 监测措施
架体搭设、使用直至完全拆除过程中，派专人检查支架和支撑情况，发现下
沉、松动、变形和水平位移情况的应及时解决。
6.4 仪器设备配置
名称 规格 数量 精度
电子经纬仪 DT202C 1
精密水准仪 1 ±2”
全站仪一台 RXT—232 1 ±2” ，最大允许误差±20”
自动安平水准仪 2 千米往返±3mm
红外线水准仪 1
激光垂直仪 DZJ2 1 h/40000
对讲机 3
卷尺 5m 5
检测板手 1
6.5 监测说明
班组每日进行安全检查，项目部进行安全周检查，公司进行安全月检查；
日常检查、巡查重点部位如下：
杆件的设置和连接，扫地杆、连墙件、支撑，剪刀撑等构件是否符合要求；
连墙件是否松动；
架体是否有不均匀沉降，垂直度偏差；
施工过程中是否有超载现象；
安全防护措施是否符合规范要求；
架体与杆件是否有变形现象；
地基是否有积水，底座是否松动，立杆是否符合要求；
卸荷钢丝绳受力状态，有无松动现象；
49中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
6.6 监测频率
架体搭设期间，一般监测频率不超过3～5天/次；架体使用期间，一般监测频
率不超过10～15天/次,要求监测直至脚手架完全拆除；30.9m落地架一般监测频
率不超过3天/次；架体使用期间，一般监测频率不超过10天/次。
架体顶端水平位移预警值25mm，垂直度变化预警值20mm或沉降预警值20mm。
监测数据超过预警值时必须立即停止施工，疏散人员，并及时进行加固处理
7 安全事故应急救援措施
7.1 危险源识别
1）识别和确定前在的突发事故
不可接受 职业健康安全影
序号 活动点/工序/部位 管理方式
风险 响
人身伤害、财产损
脚手架使用中擅自拆 加强脚手架搭拆安全管理
1 坍塌 失
改 建立目标指标管理方案
作业环境破坏
人身伤害、财产损
2 高空坠落 未正确使用安全带 失 制定“三宝”使用规定
作业环境破坏
临空孔洞、临边未设 人身伤害、财产损 加强“四口、五临边”围护检
3 高空坠落 置安全防护措施、擅 失 查，制定安全防护措施，设置警
自拆除安全防护设施 作业环境破坏 示牌
人身伤害、财产损
4 机械伤害 加工棚、操作层 失 加强机械加工管理
作业环境破坏
人身伤害、财产损
5 狂风暴雨 操作层 失 加强环境预测及现场管理
作业环境破坏
人身伤害、财产损
6 火灾 安全网起火 失 加强电焊作业管理及防火措施
作业环境破坏
健康影响
7 / / 制订防避暑措施；制订应急预案
或职业病
2）各类事故的预防措施
可能发生事故的环
种类 预防措施
节
在外架搭设搭设过程中，有可能发生坠落的楼板边、
阳台边、屋面边、电梯井口、预留洞口、通道口等高处作业
临边、洞口防护 时，都必须设置有效可靠的防护设施，防止高处坠落和物
不严；高处作业物料 体打击。
堆放不平稳；架上嘻 脚手架外侧边缘用密目式安全网封闭。搭设脚手架必
高处坠
戏、打闹、向下抛掷 须编制施工方案和技术措施，操作层的跳板必须满铺，并
落物体
料；不使用劳保用 设置踢脚板和防护栏杆或安全立网。在搭设脚手架前，须
打击事
品，酒后上岗，不遵 向工人作较为详细的交底。
故
守劳动纪律；起重、 塔吊在使用过程中，必须具有力矩限位器和超高、变
吊装工末按安全操 幅及行走限位装置，并灵敏可靠。塔吊的吊钩要有保险装
作规程操作。 置。
严禁架上嘻戏、打闹、洒后上岗和从高处向下抛掷
物块，以避免造成高处坠落和物体打击。
机械伤 机械设备未按 机械设备应按其技术性能的要求正确使用。缺少安全
50中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
说明书安装、未按技 装置或安全装置已失效的机械设备不得使用。
术性能使用；机械设 按规范要求对机械进行验收，验收合格后方可使用。
备缺少安全装置或 机械操作工持证上岗，工作期间坚守岗位，按操作规
安全装置失效；对运 程操作，遵守劳动纪律。
害事故
行中的机械进行维 处在运行和运转中的机械严禁对其进行维修、保养或
修、保养、调整，未 调整等作业。
按操作规程操作；机 机械设备应按时进行保养，当发现有漏保、失修或超
械设备带病运作。 载带病运转等情况时，有关部门应停止其使用。
做施工组织设计时要根据电器设备的用电量正确选
择导线截面，导线架空敷设时其安全间距必须满足规范要
求。
电气操作人员要认真执行规范，正确连接导线，接线
电气线路超过 柱要压牢、压实。
负荷或线路短路；电 现场用的电动机严禁超载使用，电机周围无易燃物，
热设备、照明灯具使 发现问题及时解决，保证设备正常运转。
用不当，大功率照明 施工现场内严禁使用电炉子，使用碘钨灯时，灯与易
火灾事
灯具与易燃物距离 燃物间距要大于30cm，室内不准使用功率超过60w的灯
故
过近；电焊机、点焊 泡。
机使用时电气弧光、 使用焊机时要执行用火证制度，并有人监护、施焊周
火花等引燃周围物 围不能存在易燃物体，并配备防火设备。电焊机要放在通
体。 风良好的地方。
施工现场的高大设备做好防雷接地工作。
存放易燃气体、易燃物仓库内的照明装置一定要采用
防爆型设备，导线敷设、灯具安装、导线与设备连接均应
满足有关规范要求。
暴风雨
强风高处作业（阵风
引起的 六级以上大风严禁登高作业，塔吊、施工电梯等应按
六级、风速
伤亡事 规定安装接地保护和避雷装置。
10.8m/s）；
故
7.2 现场危险源应急救援措施
危险性较大外架工程施工过程中可能发生的事故主要有：机具伤人、火灾事
故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。
1）火灾事故应急处理
①及时报警，组织扑救。当火灾发生时，当事人或周围发现者应立即拨打火
警电话119，并说明火灾位置和简要情况。同时报告给值班人员和义务消防队进
行扑救。
②集中力量控制火势。根据就地情况，利用周围消防设施对可燃物的性质、
数量、火势、燃烧速度及范围作出正确判断，迅速进行灭火。
③消灭飞火。组织人力密切监视未燃尽飞火，防止造成新的火源。
④疏散物资。安排人力物力对没被损坏的物品进行疏散，减少损失，防止火
势蔓延。
⑤注意人身安全。在扑救过程中，防止自身及周围人员的重新伤害。
⑥积极抢救被困人员。由熟悉情况的人员做向导，积极寻找失落遇难的人员
⑦配合好消防人员，最终将火扑灭。
51中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2）触电事故应急处理
①立即切断电源。用干燥的木棒、竹竿等绝缘工具将电线挑开，放置适当位
置，以防再次触电。
②伤员被救后应迅速观察其呼吸、心跳情况。必要时可采取人工呼吸、心脏
挤压术。
③在处理电击时，还应注意有无其他损伤而作相应的处理。
④局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜包扎。由电击
而发生内部组织坏死时，必须注射破伤风抗菌素。
3)高温中暑的应急处理
①应迅速将中暑人员移至阴凉的地方。解开衣服，让其平卧，头部不要垫高。
②降温：用凉水或50％酒精擦其全身，直至皮肤发红，血管扩张以促进散热。
降温过程中必须加强护理，密切观察体温、血压和心脏情况。当肛温降到38℃左
右时，应立即停止降温，防止虚脱。
③及时补充水分和无机盐。能饮水患者应鼓励其喝足凉水或其他饮料；不能
饮水者应静脉补液，其中生理盐水约占一半。
④及时处理呼吸循环衰竭。
⑤转院：医疗条件不完善时，应及时送往就近医院，进行抢救。
4）外架垮塌
如果外架在搭设或使用过程中出现垮塌，应紧急采取事故现场周围设警戒线
统一指挥、密切协同的原则。坍塌事故发生后，参战力量多，现场情况复杂，
各种力量需在现场总指挥部的统一指挥下，积极配合、密切协同，共同完成。
以快制快、行动果断的原则。鉴于坍塌事故具有突发性，在短时间内不易处
理，处置行动必须做到调度快、到达快、准备快、疏散救人快，达到以快制快的目
的。
讲究科学、稳妥可靠的原则。解决坍塌事故要讲科学，避免急躁行动引发连
续坍塌事故发生。
救人第一的原则。当现场遇有人员受到威胁时，首要任务是抢救人员。
伤员抢救立即与急救中心和医院联系，请求出动急救车辆并做好急救准备，
确保伤员得到及时医治。
事故现场取证救助行动中，安排人员同时做好事故调查取证工作，以利于事
52中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
故处理，防止证据遗失。
自我保护，在救助行动中，抢救机械设备和救助人员应严格执行安全操作规
程，配齐安全设施和防护工具，加强自我保护，确保抢救行动中人身安全和财产
安全。
5）坠落
（1）防止高空坠落的安全措施
进入施工现场的所有人必须正确佩带安全帽，高空作业人员必须配备并正确
使用安全带。
脚手架立网统一采用绿色密目网防护，密目网应绷拉平直，封闭严密。钢管
脚手架不得使用严重锈蚀、弯曲、压扁或有裂纹的钢管。
危险区域的隔离防护：凡是落物伤人的危险区域，均设1.8m高防护栏杆，加
挂密目安全网进行防护，并挂禁止通行牌，以防止误入受伤。
（2）高空坠落事故的应急措施
紧急事故发生后，发现人应立即报警。一旦启动本预案，相关责任人要以处
置重大紧急情况为压倒一切的首要任务，绝不能以任何理由推委拖延。各部门之
间、各单位之间必须服从指挥、协调配合，共同做好工作。因工作不到位或玩忽职
守造成严重后果的，要追究有关人员的责任。
项目在接到报警后，应立即组织送附近医院。
疏通事发现场道路，保证救援工作顺利进行。
安全工程师为紧急事务联络员，负责紧急事物的联络工作。
紧急事故处理结束后，安全总监应填写记录，并召集相关人员研究防止事故
再次发生的对策。
平日里加强对施工人员的高空作业安全教育，工人每日上岗前，应检查自身
佩戴的安全用具是否齐整、牢固。
6）物体打击
（1）物体打击事故应急措施
发生物体打击事故后，最早发现事故的人迅速向救援领导小组报告，通信组
立即召集应急救援小组成员赶往现场，了解事故伤害程度做出救治措施。
医疗救治组成员根据伤员的伤势进行现场救治，尽可能的不要移动伤员，尽
量当地救治，根据现场实际施行必要的医疗处理，在伤势允许的情况下，将伤员
53中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
转移到安全的地方；若处在不宜施救的场所时必须将患者搬移到能够安全施救的
地方，搬动时尽可能的多找一些人来般，及时观察患者呼吸和脸色变化，如果伤
员是骨折，不要弯曲和扭动伤员的颈部和身体，不要接触伤口，要使伤员身体放
松，尽量将伤员放到担架或平板上进行搬运。
若伤员伤势严重，不要搬动伤员，在原地施救并立即拨打医院电话，向指定
医院求救，并派人等侯在交叉路口处，指引救护车迅速赶到事故现场，争取医务
人员接替救治。
消防保卫组组织保卫人员疏散现场闲杂人员，保护事故现场，抢险救援组队
迅速对周围环境进行确认，如果仍存在危险，立即组织人员抢修防护，并禁止其
他人员进入。
（2）物体打击事故预防措施
脚手架外侧边缘用密目式安全网封闭。搭设脚手架必须编制施工方案和技术
措施，操作层的跳板必须满铺，并设置踢脚板和防护栏杆或安全立网。在搭设脚
手架前，须向工人作较为详细的交底。
严禁架上嘻戏、打闹、洒后上岗和从高处向下抛掷物块，以避免造成高处坠
落和物体打击。
7）防台、防汛措施
1、每天由专业安全员注意收听市气象台的天气预报，并做好气象预报记录，
有暴雨或台风天气时及时汇报项目部防汛、防台风领导小组，项目部领导应轮流
值班，并组织各施工队安排专人值班，按风雨施工技术措施进行防台风暴雨的准
备工作，并检查各项准备工作的落实情况。
2、为防止下雨时地表水进入排栅基础，对地面排水系统进行合理布置，在施
工全过程中应加强对排水沟的保护和管理，清除沟内杂物淤泥，保持排水沟的畅
通。确保雨水能被及时排入市政管网中，将施工层上的雨水集中汇入预留洞，用
管道导入地面排水井。
3、遇到五级以上大风时，应停止高空作业。架身不应悬挂大面积宣传牌，以
减小风载受力面积。
4、台风、大雨等恶劣气候，不得进行高处作业，对施工作业场内所有可能坠
落的物体，一律事先拆除或加以固定，以防止物体坠落伤人。
5、台风暴雨后，应对外排栅逐一加以检查，发现有松动、脱落、变形、损坏等
54中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
现象，应立即修整完善。
6、本项目外架施工和使用期间施工期间为10月-次年1月，此期间厦门台风
较少。外架搭设和使用期间，关注天气情况，在台风来临之前做好应急预案，并拆
除安全网。
8 施工管理及作业人员配备及分工
8.1项目管理层职责分工
项目管理层职责分工表
序
职务 姓名 主要职责
号
负责外脚手架施工方案的总体策划及决策，负责
1 项目经理 范卫标 组织架体的验收。并负责资源调配和施工总体安
排。
负责外脚手架工程总体施工安排，进度控制，现
2 执行经理 董鹏
场总体施工组织协调，参与支撑架的检查验收。
负责组织外脚手架方案的编制、审核；组织外脚
3 技术负责人 李剑 手架的检查验收；检查监督方案的落实及执行情
况。
负责材料物资供应保障，进场组织物资部进行验
4 商务经理 刘楠
收。
根据实际情况优化方案，进行方案技术交底，参
4 方案师 唐正风 与外脚手架的检查验收，编写施工方案，技术问
题收集处理。
一区现场负责
5 段海玉
人
二区现场负责
6 李明磊
人
外脚手架安装进度计划、质量安全控制，参与检
查验收。
曾招森
三区现场负责
7
人
按外脚手架施工方案组织施工，向作业班组详细
现场责任工程 夏鑫、姚佳
9 技术交底，是现场外脚手架工程质量及安全的执
师 楠、杨海平
行和实施者，参与外脚手架的检查验收。
10 安全总监 董建宏
负责外脚手架施工过程中的安全控制及安全检
孙朋泽 查，并监督检查外脚手架是否按方案施工，参与
11 专职安全员
外脚手架的检查验收。
张朴铅
55中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
序
职务 姓名 主要职责
号
张柏然
高庆佳
门东风
张正垚
负责外脚手架施工过程中的质量控制，并监督检
查外脚手架是否按方案施工，加工及安装质量是
12 质量总监 张佳波
否符合规范要求，参与外脚手架材料及搭设质量
的验收。
负责物资供应，组织对进场外脚手架材料的验
13 物资部经理 李鑫
收、复试和管理。
8.2分包劳务层职责
劳务负责人 职位 职责
重庆津北1队：
负责搭设过程中的监督检查，搭设完成后组织
重庆津北1队： 项目经理 相关人员进行自检，自检合格后上报总包进行
验收。
重庆津北3队：
重庆津北1队：
技术负责 架体搭设过程中技术问题处理及材料计划的
重庆津北1队：
人 提供。
重庆津北3队：
重庆津北1队：
架子工主 负责架体安装的具体施工管理，过程中负责监
重庆津北1队：
管 督检查搭设质量，配合验收及问题整改。
重庆津北3队：
重庆津北1队： 具体负责架体安装过程中的质量检查，执行总
包检查是否按技术交底施工，加工及安装质量
重庆津北1队： 质检员
是否符合规范要求，填写自检验收表格，配合
重庆津北3队： 进行验收。
重庆津北1队：
具体负责架体安装过程中的安全，禁止违规操
重庆津北1队： 安全员
作。
重庆津北3队：
8.3特种工人数量及分工
对于本项目外架搭设、使用、拆除过程中所涉及专业技术人员和技工，参照项
目部劳动力需求计划来确定专业技术人员及技工的需求人数。提前两个月调配人
员，人员确定以后，在人员计划使用时间前5天进场，对人员进行安全、管理培训
并进行编组、登记、发放人员标志牌，让技术人员熟悉图纸。对于普通工人，尽量
召集具有施工经验的工人，提前10天进场，首先对其进行安全教育、技工培训，
56中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
管理编制，熟悉现场。
工人及数量分工表
序号 工种 人数 备注
1 专职安全员 6人
随施工进度增加人数，
2 架子工 60人
最多增至80人
3 力工 30人
4 信号工 16人
8.4其他作业人员
对于本项目外架搭设、使用、拆除过程中所涉及专业技术人员和技工，参照项
目部劳动力需求计划来确定专业技术人员及技工的需求人数。提前两个月调配人
员，人员确定以后，在人员计划使用时间前5天进场，对人员进行安全、管理培训
并进行编组、登记、发放人员标志牌，让技术人员熟悉图纸。对于普通工人，尽量
召集具有施工经验的工人，提前10天进场，首先对其进行安全教育、技工培训，
管理编制，熟悉现场。
9 验收要求
9.1验收标准
1、脚手架下列阶段进行检查与验收，应按规定对脚手架工程的质量进行检查，
经检查合格后方可交付使用
（1）基础完工后及脚手架搭设前；
（2）作业层上施加荷载前；
（3）首段高度达到 6m 时
（4）每搭设完两层后；
（5）达到设计高度后；
（6）遇6级以上强风、大雨后；
（7）停用超过一个月以上，恢复使用前。
2、验收时应具备下列文件
（1）根据编制依据相关文件规范、标准要求所形成的施工组织设计文件；
（2）专项施工方案及变更文件；
57中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
（3）安全技术交底文件；
（4）脚手架构配件的出厂合格证或质量分类合格标志；
（5）脚手架工程的施工记录及质量检查记录；
（6）脚手架搭设过程中出现的重要问题及处理记录；
（7）脚手架工程的施工验收报告。
3、架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责
人、架子班长等人员组成验收小组，进行验收，并填写验收单。

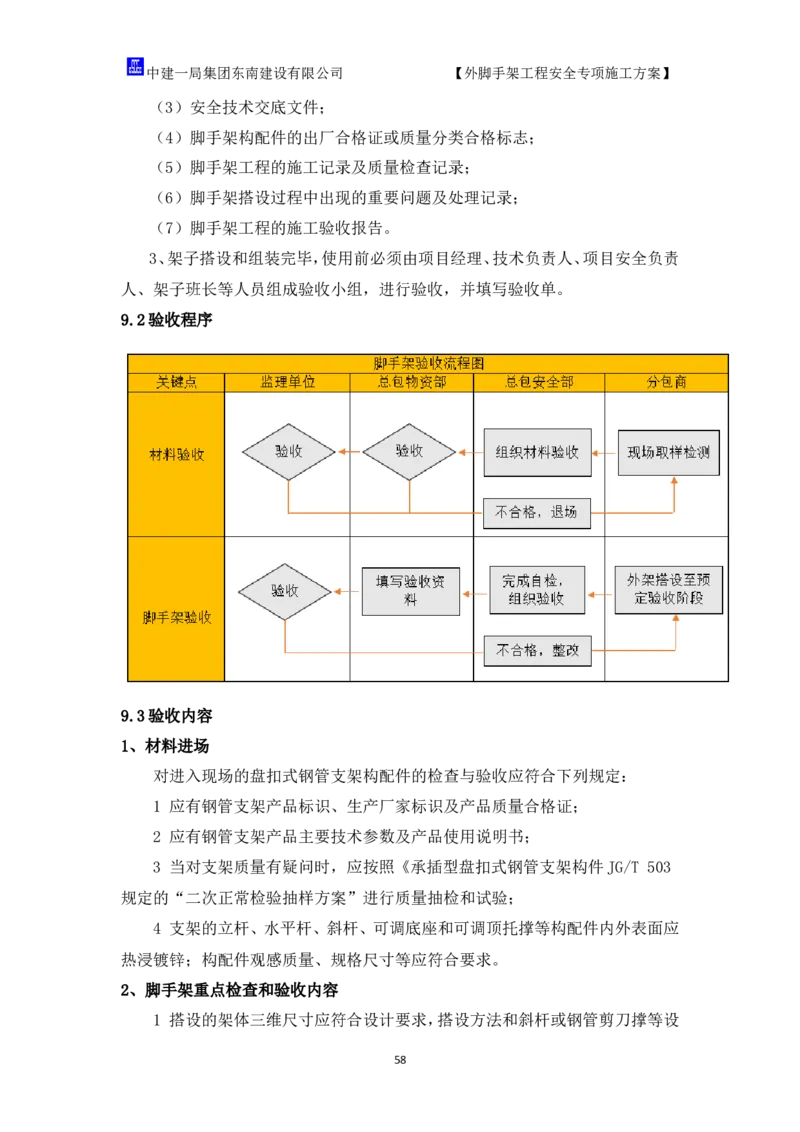

9.2验收程序
9.3验收内容
1、材料进场
对进入现场的盘扣式钢管支架构配件的检查与验收应符合下列规定：
1 应有钢管支架产品标识、生产厂家标识及产品质量合格证；
2 应有钢管支架产品主要技术参数及产品使用说明书；
3 当对支架质量有疑问时，应按照《承插型盘扣式钢管支架构件JG/T 503
规定的“二次正常检验抽样方案”进行质量抽检和试验；
4 支架的立杆、水平杆、斜杆、可调底座和可调顶托撑等构配件内外表面应
热浸镀锌；构配件观感质量、规格尺寸等应符合要求。
2、脚手架重点检查和验收内容
1 搭设的架体三维尺寸应符合设计要求，搭设方法和斜杆或钢管剪刀撑等设
58中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
置应符合本规程规定；
2 立杆基础不应有不均匀沉降，立杆可调底座与基础面的接触不应有松动或
悬空现象；
3 水平杆扣接头、斜杆扣接头与连接盘的连接插销应击紧；
4 连墙件设置应符合设计要求，应与主体结构、架体可靠连接；
5 外侧安全立网和内侧层间水平网的张挂及防护栏杆的设置应齐全、牢固；
6 周转使用的支架构配件使用前应作外观检查，并应作记录；
7 搭设的施工记录和质量检查记录应及时、齐全。
3、外脚手架的技术要求及允许偏差：
项 检查方法与工
项目 允许偏差
次 具
最后验收垂直度 ±100
H=2 ±7
H=10 ±14
H=20 ±28
1 立杆垂直度 经纬仪
搭设中检查的垂直
H=30 ±42
度
H=40 ±55
H=50 ±70
中间档次采用插值法
步距 ±20
2 间距 纵距 ±50 钢板尺
横距 ±20
3 一根杆的两端 ±20 水平仪
纵向水平杆高
差
同跨内两根纵向水平杆的高差 ±10 钢板尺
4、盘扣式落地脚手架验收采用分部搭设分部验收的方式，起步验收包括：
序 验收项目 搭设要求 验收
号 结果
1 施工方案 1) 架体搭设应编制专项施工方案，结构设计应进行计算。
2) 架体搭设超过规范允许高度，专项施工方案应按规定组织
专家论证。
3) 专项施工方案应按规定进行审核、审批。
2 立杆基础 立杆基础应按方案要求平整、穷实，立杆底部设置的垫板、底
座应符合规范要求。
立杆基础不应有不均匀沉降，立杆可调底座与基础面的接触
不应有松动或悬空现象。
3 架体稳定 1) 立杆底部应与连接柱固定。
59中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2) 承插式立杆接长应采用螺栓或销钉固定。
3) 连墙件设置应符合设计要求，应与主体结构、架体可靠连
接。
4) 架体应按规定设置横向斜撑。
5) 架体应采用刚性连墙件与建筑结构拉结，设置的位置、数
量应符合设计和规范要求。
6）水平杆扣接头、斜杆扣接头与连接盘的连接插销应击紧。
4 脚手板 1)脚手板材质、规格应符合规范要求;
2) 脚手板铺设应严密、牢固，探出横向水平杆长度不应大于
150mm。
5 荷载 架体上施工荷载应均匀，并不应超过设计和规范要求。
6 杆件间距 1) 立杆纵、横向间距、纵向水平杆步距应符合设计和规范要
求;
2) 作业层应按脚手板铺设的需要增加横向水平杆。
7 架体防护 1) 作业层应按规范要求设置防护栏杆;
2) 作业层外侧应设置高度不小于200mm 的挡脚板;
3) 架体外侧应采用密目式安全网封闭，网间连接应严密。
8 层间防护 1) 架体作业层脚手板下应采用安全平网兜底，以下每隔10m
应采用安全平网封闭;
2) 作业层里排架体与建筑物之间应采用脚手板或安全平网
封闭;
3) 架体底层应进行封闭。
9 构配件材质 1) 型钢、钢管、构配件规格材质应符合规范要求;
2) 型钢、钢管弯曲、变形、锈蚀应在规范允许范围内。
5、脚手架验收后应形成记录，记录表应符合下表要求
项目 保障性租赁住房(厦门国际健康驿站）
名称
搭设 架 体 高 架 体 跨 架 体 宽 最 大 荷
部位 度/m 度/m 度/m 载/kN
搭 设 班 班 组
组 长
架 体 验 评 判 条 合格 （Y） 不 合 格
技术要求 抽检要求 备注
收内容 件 （N）
边粱尺寸为300×600mm 全部核查 100%
基础边粱
边粱配筋双层双向C8 @200 全部核查
100%
尺寸为6500×1450×120mm 全部核查 100%
接料平台
基础
配筋双层双向C8 @200 全部核查
100%
尺寸为6000×3500×400mm 全部核查 100%
施工电梯
基础
配筋双层双向C8 @200 全部核查
100%
插入立杆深度≥200mm 全部核查 100%
可 调 底
座 可调底座与地基接触良 好， 架体外围底托 全
100%
无虚接触现象 检
立杆间距是否与方案一 致
全部核查 100%
60中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
竖向接长位置处接触情 况，要 检查数量不少 于
100%
立杆 求无错位 30 个
横杆纵横向间距是否与 方案
全部核查 100%
一致
水平杆
横杆插销是否敲紧，横 杆铸钢 节点抽检数量 30
合 格 率
头是否与立杆紧 贴 个或不低于 5%
＞90％
竖向斜杆布置位置是否 与方
全部核查 100%
案一致
竖 向 斜
杆 竖向斜杆插销是否敲 紧， 节点抽检数量 30
合 格 率
斜杆铸钢头是否与 立杆面紧贴 个或不低于 5%
＞90％
扫 地 杆
扫地杆高度≤550mm 全部核查 100%
高度
连墙件 是否符合方案要求 全部核查 100%
护 栏 设
是否符合方案要求 全部核查 100%
置
脚 手 板
是否符合方案要求 全部核查 100%
设置
挡脚板 设
是否符合方案要求 全部核查 100%
置
人行梯 架
是否符合方案要求 全部核查 100%
设置
水平剪刀撑层数与方案 要求一
其它 致，水平斜杆夹 角满足 45°～全部核查 100%
55°
结论：
检查人员：
施工单位
检查结
论 检查日期： 年 月 日
项目技术负责人：
项目经理：
监理单位 结论：
验收结
61中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
专业监理工程师：
论
总监理工程师：
验收日期： 年 月 日
作业脚手架施工验收记录表
9.4验收人员
下表人员需参与脚手架的验收并形成验收记录。
1 项目负责人 6 项目技术负责人
2 专项施工方案编制人员 7 施工员
3 专职安全员 8 专职安全员
4 专职安全员 9 班组负责人
5 总监理工程师 10 专业监理工程师
10 应急处置措施
62中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
10.1应急救援小组
中建一局集团东南建设有限公司
厦门健康驿站项目经理部
总指挥：范卫标
副总指挥：董鹏
物 设 抢 后
通 安 医 资 备 险 勤
讯 全 疗 保 保 救 保
联 保 救 障 障 援 障
络 卫 护 组 组 组 组
组 组 组 ： ： ： ：
： ： ： 李 曾 李 李
张 董 段 招 明 怀
雅 建 海 鑫 森 磊 峰
宏 玉
宁
10.2应急救援小组职责
（1）应急小组组长职责：应急小组组长是应急抢救工作的现场总指挥，负责
应急期间现场指挥工作，负责人员调度、物质调度、指挥抢险并负责事故的调查
分析及提交事故报告。
（2）应急信息员职责：当潜在事故或紧急情况发生时，应在第一时间内向项
目领导及有关部门报告，同时负责应急抢险时的各种命令及其他信息的传递工作
负责医院、消防、救护等救援单位的联络工作。
（3）资源管理员职责：负责应急抢险工作的资源供应工作，当接到指挥员发
出的各种资源调度命令后，应以最快的速度按资源储备计划提供抢险必须的抢险
资源，并负责应急工作完成后的资源回收工作。
（4）公关协调员职责：负责应急抢险工作期间的内外协调工作，负责工人及
周边居民的劝阻、解释说服工作，按照组长的指令向有关领导和部门及相关方通
63中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
报事故的基本情况，并负责善后的处理工作。
（5）应急抢救员职责：按照组长的指令，负责实施应急抢救工作，运用科学、
合理的抢救方法，对危险源采取制止控制手段，并对人员、财产等进行抢救。
（6）应急救护员职责：当潜在事故或紧急情况发生时，救护员应立即赶赴现
场，对在事故中发生的伤员进行现场救护，对伤情较重者应立即按照救护计划送
往医院救治，同时做好应急中的安全隐患的预防工作。
10.3应急救援工作程序
1、应急响应
（1）事故发生时，立即保护好现场，并通知相关负责人。
（2）若发生重伤事故，需立即送往大型综合性医院抢救。
线路 医院名称 医院地址 电话
线路一 厦门医学院附属第二医院 集美区盛光路566号 0592-6068351
湖里区殿前街道社区卫生
线路二 湖里区高殿路9号 0592-5622779
服务中心
64中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】

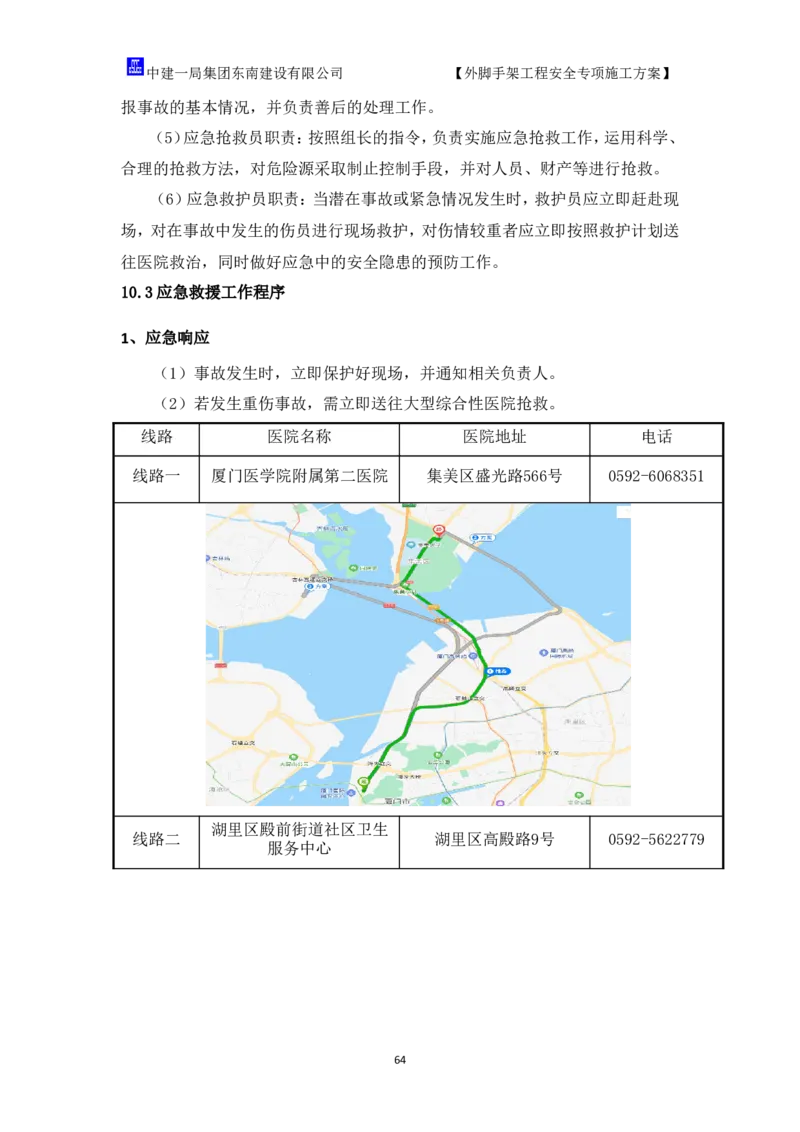

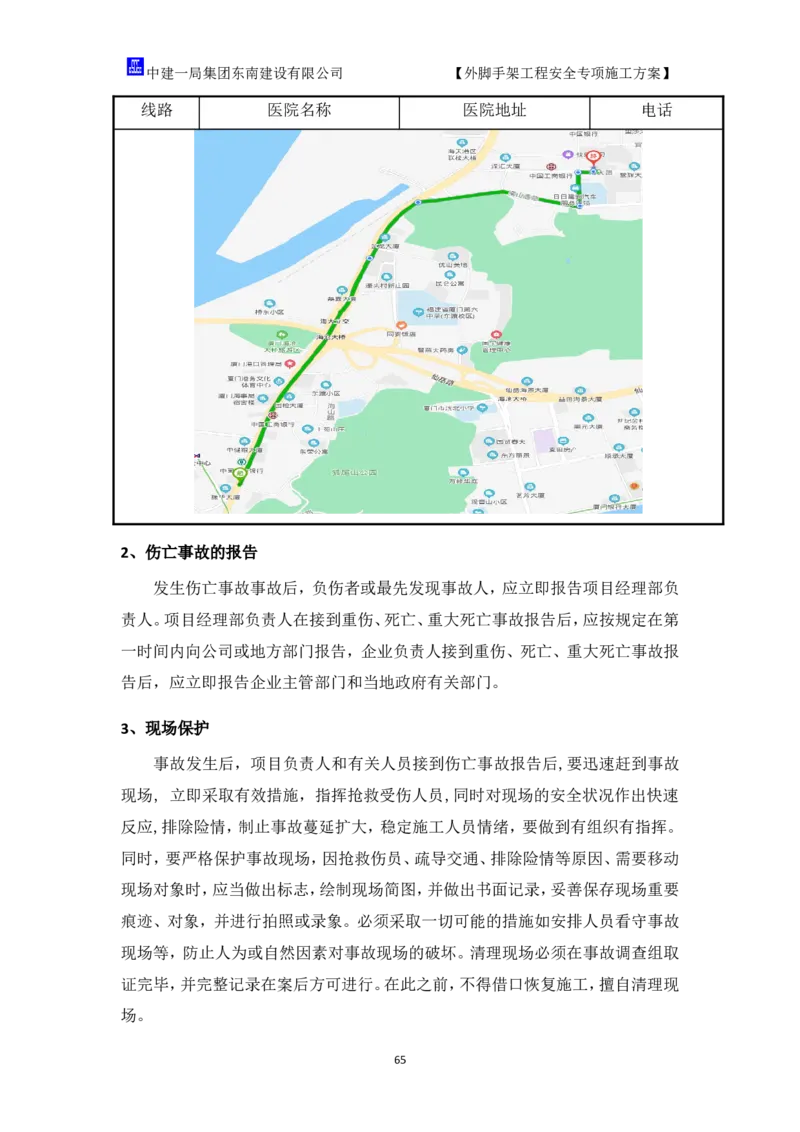

线路 医院名称 医院地址 电话
2、伤亡事故的报告
发生伤亡事故事故后，负伤者或最先发现事故人，应立即报告项目经理部负
责人。项目经理部负责人在接到重伤、死亡、重大死亡事故报告后，应按规定在第
一时间内向公司或地方部门报告，企业负责人接到重伤、死亡、重大死亡事故报
告后，应立即报告企业主管部门和当地政府有关部门。
3、现场保护
事故发生后，项目负责人和有关人员接到伤亡事故报告后,要迅速赶到事故
现场, 立即采取有效措施，指挥抢救受伤人员,同时对现场的安全状况作出快速
反应,排除险情，制止事故蔓延扩大，稳定施工人员情绪，要做到有组织有指挥。
同时，要严格保护事故现场，因抢救伤员、疏导交通、排除险情等原因、需要移动
现场对象时，应当做出标志，绘制现场简图，并做出书面记录，妥善保存现场重要
痕迹、对象，并进行拍照或录象。必须采取一切可能的措施如安排人员看守事故
现场等，防止人为或自然因素对事故现场的破坏。清理现场必须在事故调查组取
证完毕，并完整记录在案后方可进行。在此之前，不得借口恢复施工，擅自清理现
场。
65中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
4、事故调查
事故调查工作必须坚持实事求是，尊重科学的原则。事故调查组成员一般由
公司领导、安全部门、工会、劳资、监察及与事故相关部门负责人组成。
事故调查组有权向事故发生单位、有关人员了解情况和索要有关资料，各有
关单位和个人有义务协助调查组查清事故真相,不得以任何借口拒绝。
事故调查完毕后,事故调查组要写出详细的事故调查报告报公司的主要领导
和上级主管部门。
5、事故处理
（1）事故调查组提出事故处理意见。由公司主管部门、技术部门对事故现场
设施设备的恢复使用及防范措施制定方案,由公司安全部门监督项目组织实施，
项目经理部负责落实处理。
对事故责任者的处理,在调查组建议意见的基础上由公司领导集体研究决定。
（2）因忽视安全生产、违章指挥、违章作业、玩忽职守或者发现事故隐患、而
不采取有效措施以致造成伤亡事故，由企业主管部门给予企业负责人和直接责任
人员行政处分；构成犯罪的由司法机关依法追究刑事责任。
10.4应急救援方法
1、急救步骤
急救是对伤病员提供紧急的监护和救治，给伤病员以最大的生存机会，急救
一定要遵循下述四个步骤：
（1）调查事故现场，调查时要确保无任何危险，迅速使伤病员脱离危险场所，
尤其在工地大型事故现场更是如此；
（2）初步检查伤病员，判断神志、气道、呼吸循环是否有问题，必要时立即进
行现场急救和监护，使伤病员保持呼吸道畅通，视情况采取有效的止血、止痛、防
止休克、包扎伤口等措施，固定、保存好割断的器官或组织，预防感染；
（3）呼救。由专人去呼叫救护车，现场施救一直坚持到救护人员或其他施救者
到达现场接替为止。此时还应反映伤病员的病情和简单救治过程；
（4）如果没有发现危及伤病员的体征，可作第二次检查，以免遗漏其他损伤、
骨折和病变。这样有利于现场施行必要的急救和稳定病情，降低并发症状和伤残
率。
66中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2、施工现场具体急救方法
（1）一般伤员的现场救治
在出事现场，立即采取急救措施，使伤员尽快与致伤因素脱离接触，以避免
继续伤害深层组织。
用清洁包布裹盖伤面做简单包扎，避免创面污染。自己不要随便把水痘弄破
更不要在创面上涂任何有刺激性的液体或不清洁的粉和油剂。因为这样既不能减
轻疼痛，相反增加感染机会，并为进一步创面处理增加了困难。
伤员口渴时可给适量饮水或含盐饮料。
经现场处理后的伤员要迅速转送到医院救治，转送过程中要注意观察呼吸、
脉搏、血压等的变化。
创伤性出血现场救治要根据现场现实条件及时地、（2）严重创伤出血伤员的
现场救治
正确地采取暂时性的止血，清洁包扎，固定和运送等方面措施。
止血：可采用压迫止血法、指压动脉出血近心端止血法、弹性止血带止血法。
包扎、固定：创伤处用消毒的敷料或清洁的棉纺制品覆盖，再用绷带或布条
包扎，即可以保护创口预防感染，又可减少出血帮助止血。在肢体骨折时，又可借
助绷带包扎夹板来固定受伤部位上下二个关节，减少损伤，减少疼痛，预防休克。
搬运：经现场止血、包扎、固定后的伤员，应尽快正确的搬运转送医院抢救。
不正确的搬运，可导致继发性的创伤，加重病痛，甚至威胁生命。
搬运伤员时应注意：
①在肢体受伤后局部出现疼痛、肿胀、功能障碍或畸形变化，就表示有骨折
存在。宜在止血固定后再搬运，防止骨折断端因搬运振动而移位，加重疼痛，导致
损伤附近的血管神经，使创伤加重。
②在搬运严重创伤伴有大出血或已有休克的伤员时，要平卧运输伤员，头部
可放置冰袋或带冰帽，路途中要尽量避免震荡。
③在搬运高处坠落伤员时，因疑有脊椎受伤可能，一定要使伤员平卧在硬板
上搬运，切忌只抬伤员的两肩与两腿或单肩背运伤员。因为这样会使伤员的躯干
过分屈曲或过分伸展，而使已受伤的脊椎移动，甚至断裂造成截瘫，招致死亡。
（3）创伤救护的注意事项
①护送伤员的人员，应向医生详细介绍受伤的经过。如受伤时间、地点，受伤
67中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
时所受暴力大小，现场场地情况。凡属高处坠落致伤时还要介绍坠落高度，伤员
最先着落部位或间接击伤部位，坠落过程中是否有其他阻挡或转折。
②高处坠落的伤员，在已诊有颅骨骨折时，即使伤者当时神志清楚，但若伴
有头痛、头晕、恶心、呕吐等症状，仍应劝留医院严密观察。
③在模板倒塌、土方陷落、交通等事故中，在肢体受到严重挤压后，局部软组
织因缺血而呈苍白，皮肤温度降低，感觉麻木，肌肉无力。一般在解除肢体压迫后
应马上用弹性绷带绕受伤肢体，以免发生组织肿胀，还要给以固定少动，以减少
延毒性分解产物的释放和吸收。在这种情况下的伤肢就不应该抬高，不应该进行
局部按摩，不应该施行热敷，不应该继续活动。
④胸部受伤的伤员，实际损伤程度常较胸壁表面所显示的损伤面更为严重，
有时甚至完全表里分离。如伤员胸壁皮肤完好无伤痕，但已有肋骨骨折存在，甚
至还伴有外伤性气胸和血胸，要高度提高警惕，以免误诊，影响救治。在下胸部受
伤时，要想到腹腔内脏受击伤引起内出血的可能。
⑤引起创伤性休克的主要原因是创伤后的剧烈疼痛、失血引起的休克以及软
组织坏死后的分解产物被吸收而中毒。处于休克状态的伤员要让其安静、保暖、
平卧、少动，并将下肢抬高约200左右，及时止血、包扎、固定伤肢减少创伤疼痛，
尽快送到医院进行抢救治疗。
10.5安全事故应急救援措施
1、外架垮塌
如果外架在搭设或使用过程中出现垮塌，应紧急采取事故现场周围设警戒线
统一指挥、密切协同的原则。坍塌事故发生后，参战力量多，现场情况复杂，
各种力量需在现场总指挥部的统一指挥下，积极配合、密切协同，共同完成。
以快制快、行动果断的原则。鉴于坍塌事故具有突发性，在短时间内不易处
理，处置行动必须做到调度快、到达快、准备快、疏散救人快，达到以快制快的目
的。
讲究科学、稳妥可靠的原则。解决坍塌事故要讲科学，避免急躁行动引发连
续坍塌事故发生。
救人第一的原则。当现场遇有人员受到威胁时，首要任务是抢救人员。
伤员抢救立即与急救中心和医院联系，请求出动急救车辆并做好急救准备，
确保伤员得到及时医治。
68中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
事故现场取证救助行动中，安排人员同时做好事故调查取证工作，以利于事
故处理，防止证据遗失。
自我保护，在救助行动中，抢救机械设备和救助人员应严格执行安全操作规
程，配齐安全设施和防护工具，加强自我保护，确保抢救行动中人身安全和财产
安全。
2、坠落
（1）防止高空坠落的安全措施
进入施工现场的所有人必须正确佩带安全帽，高空作业人员必须配备并正确
使用安全带。
脚手架立网统一采用绿色密目网防护，密目网应绷拉平直，封闭严密。钢管
脚手架不得使用严重锈蚀、弯曲、压扁或有裂纹的钢管。
危险区域的隔离防护：凡是落物伤人的危险区域，均设1.8m高防护栏杆，加
挂密目安全网进行防护，并挂禁止通行牌，以防止误入受伤。
（2）高空坠落事故的应急措施
紧急事故发生后，发现人应立即报警。一旦启动本预案，相关责任人要以处
置重大紧急情况为压倒一切的首要任务，绝不能以任何理由推委拖延。各部门之
间、各单位之间必须服从指挥、协调配合，共同做好工作。因工作不到位或玩忽职
守造成严重后果的，要追究有关人员的责任。
项目在接到报警后，应立即组织送附近医院。
疏通事发现场道路，保证救援工作顺利进行。
安全工程师为紧急事务联络员，负责紧急事物的联络工作。
紧急事故处理结束后，安全总监应填写记录，并召集相关人员研究防止事故
再次发生的对策。
平日里加强对施工人员的高空作业安全教育，工人每日上岗前，应在现场穿
衣镜前检查自身佩戴的安全用具是否齐整、牢固。
3、物体打击
（1）物体打击事故应急措施
发生物体打击事故后，最早发现事故的人迅速向救援领导小组报告，通信组
立即召集应急救援小组成员赶往现场，了解事故伤害程度做出救治措施。
69中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
医疗救治组成员根据伤员的伤势进行现场救治，尽可能的不要移动伤员，尽
量当地救治，根据现场实际施行必要的医疗处理，在伤势允许的情况下，将伤员
转移到安全的地方；若处在不宜施救的场所时必须将患者搬移到能够安全施救的
地方，搬动时尽可能的多找一些人来般，及时观察患者呼吸和脸色变化，如果伤
员是骨折，不要弯曲和扭动伤员的颈部和身体，不要接触伤口，要使伤员身体放
松，尽量将伤员放到担架或平板上进行搬运。
若伤员伤势严重，不要搬动伤员，在原地施救并立即拨打医院电话，向指定
医院求救，并派人等侯在交叉路口处，指引救护车迅速赶到事故现场，争取医务
人员接替救治。
消防保卫组组织保卫人员疏散现场闲杂人员，保护事故现场，抢险救援组队
迅速对周围环境进行确认，如果仍存在危险，立即组织人员抢修防护，并禁止其
他人员进入。
（2）物体打击事故预防措施
脚手架外侧边缘用密目式安全网封闭。搭设脚手架必须编制施工方案和技术
措施，操作层的跳板必须满铺，并设置踢脚板和防护栏杆或安全立网。在搭设脚
手架前，须向工人作较为详细的交底。
严禁架上嘻戏、打闹、洒后上岗和从高处向下抛掷物块，以避免造成高处坠
落和物体打击。
11 计算书及相关施工图纸
11.1 计算书
双排盘扣钢管脚手架计算书
依据规范:
《建筑施工脚手架安全技术统一标准》GB51210-2016
《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2021
《建筑施工模板安全技术规范》JGJ 162-2008
《建筑结构荷载规范》GB50009-2012
《钢结构设计标准》GB50017-2017
70中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
《混凝土结构设计规范》GB50010-2010
《建筑地基基础设计规范》GB50007-2011
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
计算参数:
2 2
盘扣式脚手架立杆钢管强度为300N/mm ，水平杆钢管强度为205.0 N/mm ，钢管
强度折减系数取1.00。
双排脚手架搭设高度31.0米，
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.40米，脚手架步距
2.00米。
立杆钢管类型选择：B-LG-2000(Φ48×3.2×2000);
横向水平杆钢管类型选择：A-SG-900(Φ48×2.5×840);
纵向水平杆钢管类型选择：A-SG-1800(Φ48×2.5×1740);
连墙件按照每层2跨布置，或每层设置（且约束面积≦9.8㎡）。
2
施工活荷载为3.0kN/m ，同时考虑2层施工。
2
脚手板采用钢板脚手板，荷载为0.30kN/m 。
2
安全网荷载取0.0100kN/m 。
脚手板下横向水平杆全部在主结点。
2
基本风压0.80kN/m ，高度变化系数1.7900，体型系数1.0000。
2 2
地基承载力标准值250kN/m ，基础底面扩展面积0.250m ，地基承载力调整系数
0.80。
4 4 4 4
钢管惯性矩计算采用 I=π(D -d )/64，抵抗矩计算采用 W=π(D -d )/32D。
一、横向水平杆的计算:
横向水平杆按照简支梁进行强度和挠度计算，
按照水平杆上面的脚手板和活荷载作为均布荷载计算水平杆的最大弯矩和变形。
71中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
1.均布荷载值计算
横向水平杆的自重标准值 P =0.036kN/m
1
脚手板的荷载标准值 P =0.300×1.500/1=0.450kN/m
2
活荷载标准值 Q=3.000×1.500/1=4.500kN/m
荷载的计算值 q=1.20×0.036+1.20×0.450+1.40×4.500=6.883kN/m
横向水平杆计算简图
2.抗弯强度计算
最大弯矩考虑为简支梁均布荷载作用下的弯矩
计算公式如下:
2
M=6.883×0.900 /8=0.697kN.m
6 2
σ=γ M/W = 1.100×0.697×10 /3860.0=198.590N/mm
0
2
横向水平杆的计算强度小于205.0N/mm ,满足要求!
3.挠度计算
最大挠度考虑为简支梁均布荷载作用下的挠度
计算公式如下:
荷载标准值 q=0.036+0.450+4.500=4.986kN/m
简支梁均布荷载作用下的最大挠度
72中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
4 5
V=5.0×4.986×900.0 /(384×2.06×10 ×92800.0)=2.228mm
横向水平杆的最大挠度小于900.0/150与10mm,满足要求!
二、跨间水平杆的计算:
盘扣架跨间未设置水平杆，无需计算。
三、纵向水平杆的计算:
纵向水平杆按照三跨连续梁进行强度和挠度计算，
用跨间水平杆承插盘处的最大反力计算值，在最不利荷载布置下计算纵向水平杆
的最大弯矩和变形。
1.荷载值计算
跨间水平杆的自重标准值 P =0.033×0.900=0.030kN
1
脚手板的荷载标准值 P =0.300×0.900×1.500/1=0.405kN
2
活荷载标准值 Q=3.000×0.900×1.500/1=4.050kN
荷载的计算值 P=(1.20×0.030+1.20×0.405+1.40×4.050)/2=3.096kN
纵向水平杆计算简图
2.抗弯强度计算
最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:
集中荷载最大弯矩计算公式如下:
2
M=0.08×(1.20×0.033)×1.500 1.500=0.007kN.m
6 2
σ=γ M/W = 1.100×0.007×10 /3860.0=2.018N/mm
0
2
纵向水平杆的计算强度小于205.0N/mm ,满足要求!
73中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
3.挠度计算
最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和
均布荷载最大挠度计算公式如下:
集中荷载最大挠度计算公式如下:
纵向水平杆自重均布荷载引起的最大挠度
4 5
V =0.677×0.033×1500.00 /(100×2.060×10 ×92800.000)=0.06mm
1
集中荷载标准值 P=(0.030+0.405+4.050)/2=2.242kN
集中荷载标准值最不利分配引起的最大挠度
3 5
V 1500.00 /(100×2.060×10 ×92800.000)=0.00mm
1
最大挠度和
V=V +V =0.059mm
1 2
纵向水平杆的最大挠度小于1500.0/150与10mm,满足要求!
四、盘扣节点连接盘抗剪承载力的计算:
纵向或横向水平杆与立杆连接时，盘扣节点连接盘的抗剪承载力按照下式计算
(规范5.3.4):
γ F ≤ Q
0 R b
其中 Q —— 连接盘抗剪承载力设计值,取40.0kN；
b
F —— 作用在盘扣节点处连接盘上的竖向力设计值；
R
γ —— 结构重要性系数；
0
荷载值计算
74中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
横杆的自重标准值 P =0.033×1.500=0.049kN
1
脚手板的荷载标准值 P =0.300×0.900×1.500/2=0.203kN
2
活荷载标准值 Q=3.000×0.900×1.500/2=2.025kN
荷 载 的 计 算 值 γ R =
0
1.100×(1.20×0.049+1.20×0.203+1.40×2.025) = 3.137kN
盘扣节点抗剪承载力的设计计算满足要求!
五、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容
(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.0821
N = 0.082×31.000=2.545kN
G1
2
(2)脚手板的自重标准值(kN/m )；本例采用钢板脚手板，标准值为0.30
N = 0.300×4×1.500×(0.900+0.300)=1.080kN
G2
(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、竹串片脚手板挡板，标准
值为0.17
N = 0.170×1.500×4=1.020kN
G3
2
(4)吊挂的安全设施荷载，包括安全网(kN/m )；0.010
N = 0.010×1.500×31.000=0.465kN
G4
经计算得到，静荷载标准值 N = N +N +N +N = 5.110kN。
G G1 G2 G3 G4
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总
和的1/2取值。
经计算得到，活荷载标准值 N = 3.000×2×1.500×0.900/2=4.050kN
Q
75中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
风荷载标准值应按照以下公式计算
2
其中 W —— 基本风压(kN/m )， W = 0.800
0 0
U —— 风荷载高度变化系数，U = 1.790
z z
U —— 风荷载体型系数： U = 1.000
s s
2
经计算得到：W = 0.800×1.790×1.000 =（1.432）kN/m 。
k
考虑风荷载时,立杆的轴向压力设计值计算公式
N = λ N + λ N
G G Q Q
经过计算得到，底部立杆的最大轴向压力：
N=1.20×5.110+1.0×1.40×4.050=11.801kN
不考虑风荷载时,立杆的轴向压力设计值计算公式
N = λ N + λ N
G G Q Q
经过计算得到，底部立杆的最大轴向压力：
N=1.20×5.110+1.40×4.050=11.801kN
风荷载设计值产生的立杆段弯矩 M 计算公式
W
2
M = 1.40×0.6×0.05ξW l H
W k a c
2
其中 W —— 风荷载标准值(kN/m )；
k
l —— 立杆的纵距 (m)；
a
ξ —— 弯矩折减系数；
Hc —— 连墙件间竖向垂直距离 (m)。
经过计算得到风荷载产生的弯矩：
M =1.40×0.6×0.05×0.60×1.432×1.500×4.000×4.000=0.541（0.866）
w
76中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
kN.m
六、立杆的稳定性计算:
1.不考虑风荷载时,立杆的稳定性计算
其中 N —— 立杆的轴心压力设计值，N=11.801kN；
i —— 计算立杆的截面回转半径，i=1.59cm；
k —— 计算长度附加系数，取1.155；
u —— 计算长度系数，由脚手架的构造参数确定，u=1.450；
l — — 计 算 长 度 (m), 由 公 式 l = kuh 确 定 ，
0 0
l =1.155×1.450×2.000=2.900m；
0
2
A —— 立杆净截面面积，A=4.500cm ；
3
W —— 立杆净截面模量(抵抗矩),W=4.730cm ；
λ —— 由长细比，为2900/16=182；
φ —— 轴心受压立杆的稳定系数,由长细比 l /i 的结果查表得到
0
0.159；
2
σ —— 钢管立杆受压强度计算值 (N/mm )；
2
[f] —— 钢管立杆抗压强度设计值，[f]=300.00N/mm ；
经计算得到:
2
σ=1.1×11801/(0.16×450)=165.287N/mm ；
不考虑风荷载时，立杆的稳定性计算 σ < [f],满足要求!
77中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2.考虑风荷载时,立杆的稳定性计算
其中 N —— 立杆的轴心压力设计值，N=11.801kN；
i —— 计算立杆的截面回转半径，i=1.59cm；
k —— 计算长度附加系数，取1.155；
u —— 计算长度系数，由脚手架的构造参数确定，u=1.450；
l — — 计 算 长 度 (m), 由 公 式 l = kuh 确 定 ，
0 0
l =1.155×1.450×2.000=2.900m；
0
2
A —— 立杆净截面面积，A=4.500cm ；
3
W —— 立杆净截面模量(抵抗矩),W=4.730cm ；
λ —— 由长细比，为2900/16=182；
φ —— 轴心受压立杆的稳定系数,由长细比 l /i 的结果查表得到
0
0.159；
M —— 计算立杆段由风荷载设计值产生的弯矩，M =0.866kN.m；
W W
2
σ —— 钢管立杆受压强度计算值 (N/mm )；
2
[f] —— 钢管立杆抗压强度设计值，[f]=300.00N/mm ；
经计算得到 σ=1.1×11801/(0.16×450)+1.1×866000/4730=（381.688）
2
N/mm ；
考虑风荷载时，立杆的稳定性计算 σ < [f],满足要求!
七、最大搭设高度的计算:
不考虑风荷载时，双排脚手架允许搭设高度[H]，按下列计算：
78中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
其中 N —— 构配件自重标准值产生的轴向力，N = 2.565kN；
G2K G2K
N —— 活荷载标准值， N = 4.050kN；
Q Q
g —— 每米立杆承受的结构自重标准值，g = 0.082kN/m；
k k
经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 [H] = 128.650米。
考虑风荷载时，双排脚手架允许搭设高度[H]，按下列计算：
其中 N —— 构配件自重标准值产生的轴向力，N = 2.565kN；
G2K G2K
N —— 活荷载标准值， N = 4.050kN；
Q Q
g —— 每米立杆承受的结构自重标准值，g = 0.082kN/m；
k k
M —— 计算立杆段由风荷载标准值产生的弯矩，M = 0.387kN.m；
wk wk
经计算得到，考虑风荷载时，按照稳定性计算的搭设高度 [H] = 45.696米。
取上面两式计算结果的最小值，脚手架允许搭设高度 [H]=45.696米。
根据规范构造要求，脚手架搭设高度不宜超过24米；当超过24米时，应另行专门
设计。
八、连墙件的计算:
连墙件的轴向力计算值应按照下式计算：
N = N + N
l lw o
其中 N —— 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算：
lw
N = 1.40 × w × A
lw k w
79中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
2
w —— 风荷载标准值，w = （1.432）kN/m ；
k k
A —— 每个连墙件的覆盖面积内脚手架外侧的迎风面积:
w
2
A = 4.00×3.00 = 12.000m ；
w
N —— 连墙件约束脚手架平面外变形所产生的轴向力(kN)；N = 3.000
o o
经计算得到 N = 15.036kN，连墙件轴向力计算值 N = 18.036kN
lw l
根据连墙件杆件强度要求，轴向力设计值 N = 0.85A [f]/γ
f1 n 0
根据连墙件杆件稳定性要求，轴向力设计值 N = 0.85φA[f]/γ
f2 0
其中 φ —— 轴心受压立杆的稳定系数,由长细比 l/i=90.00/1.61的结果查
表得到φ=0.95；
2 2
净截面面积 An = 3.57cm ；毛截面面积 A = 18.10cm ；[f] =
2
205.00N/mm 。
经过计算得到 N = 56.552kN
f1
N >N ，连墙件的设计计算满足强度设计要求!
f1 l
经过计算得到 N = 272.827kN
f
N >N ，连墙件的设计计算满足稳定性设计要求!
f2 l
连墙件采用普通螺栓连接，普通螺栓计算参见《施工计算手册》钢结构部分。
九、立杆的地基承载力计算:
立杆基础底面的平均压力应满足下式的要求
80中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
p =N/A ≤ γ f
k g u a
其中 p —— 脚手架立杆基础底面处的平均压力设计值，p =N/A =47.21
k k g
(kPa)
N —— 上部结构传至基础顶面的轴向力设计值 N = 11.80kN
2
Ag —— 基础底面面积 (m )；Ag = 0.25
γ —— 永久荷载和可变荷载分项系数加权平均值，双排脚手架取
u
1.254
2
f —— 地基承载力设计值 (kN/m )；f = 200.00
a a
地基承载力设计值应按下式计算
f = m × f
a f ak
其中 m —— 脚手架地基承载力调整系数；m = 0.80
f f
f —— 地基承载力标准值；f = 250.00
ak ak
地基承载力的计算满足要求!
11.2附图
1、平面布置图
81中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
外架平面布置图
2、剖面图
外架剖面图
3、架体正立面图
82中建一局集团东南建设有限公司 【外脚手架工程安全专项施工方案】
超过 2 4 米外架立面图
4、连墙件：参见方案设计连墙件相关内容
5、其他节点详图：
参照厦门市外脚手架标准化
83
