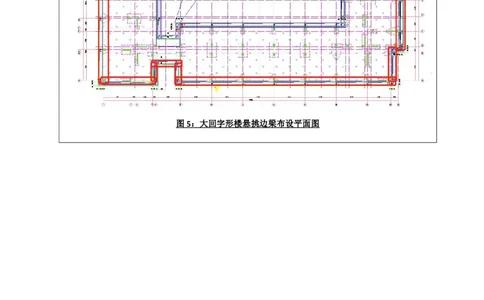

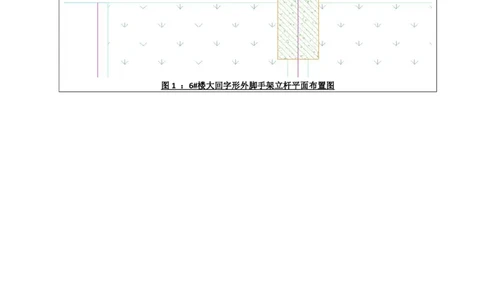

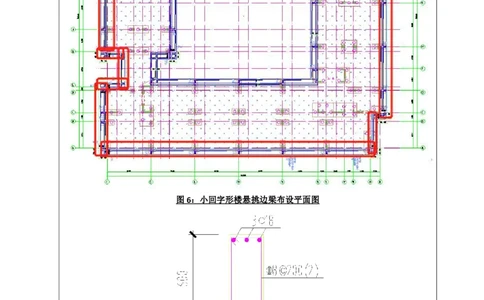

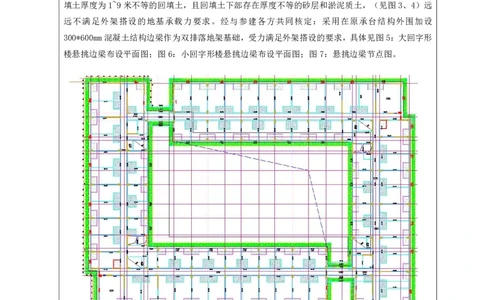

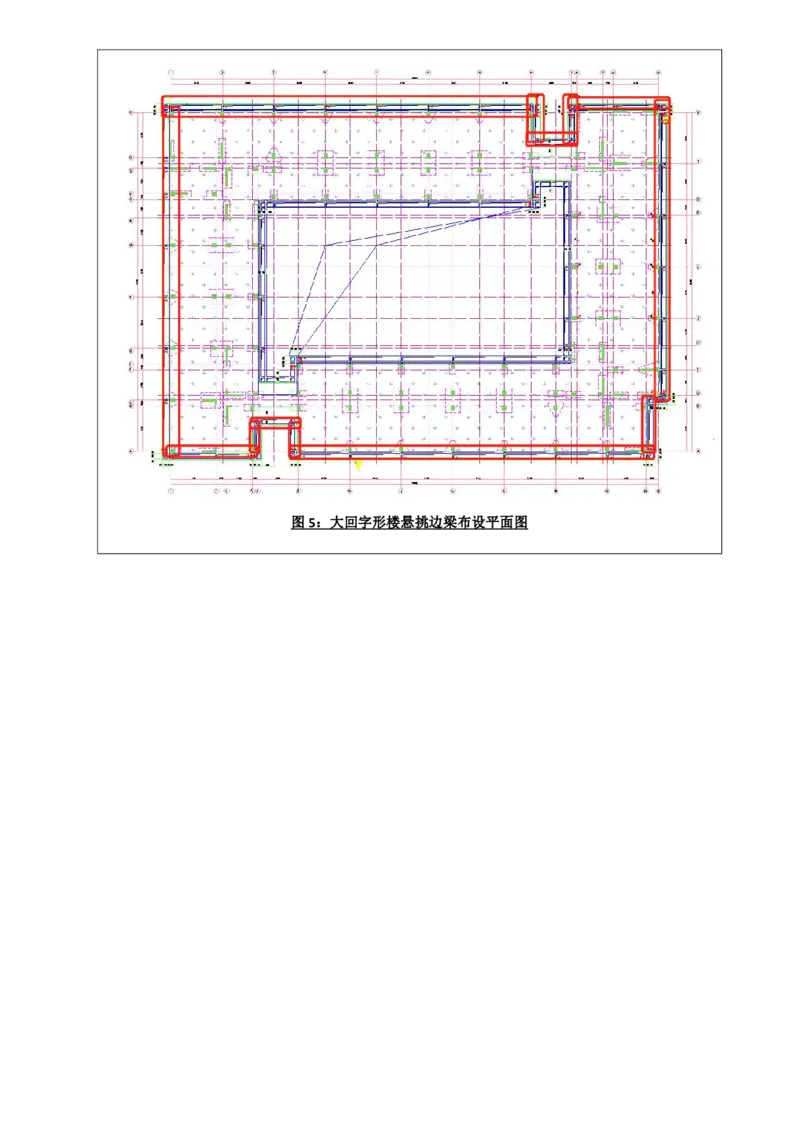

工程联系单 保障性租赁住房（厦门国际健康驿 工程名称 编 号 001 站） 主题 增设外脚手架立杆基础 专 业 结构专业 联系内容： 1、1、3、5#楼外脚手架设计高度25米，2、4、6、7、8#楼外脚手架设计高度31米，立杆底部荷载 按31米搭设高度计算，纵距1.5米，步距2米，横距0.9米，传至基础的荷载为11.8KN（具体参 见下图1：外脚手架立杆平面布置图和图2：相应计算书节选）。根据地勘报告：外架搭设部位的回 填土厚度为1~9米不等的回填土，且回填土下部存在厚度不等的砂层和淤泥质土，（见图3、4）远 远不满足外架搭设的地基承载力要求。经与参建各方共同核定：采用在原承台结构外围加设 300*600mm混凝土结构边梁作为双排落地架基础，受力满足外架搭设的要求，具体见图5：大回字形 楼悬挑边梁布设平面图；图6：小回字形楼悬挑边梁布设平面图；图7：悬挑边梁节点图。图1 ：6#楼大回字形外脚手架立杆平面布置图图5：大回字形楼悬挑边梁布设平面图图6：小回字形楼悬挑边梁布设平面图 图7：悬挑边梁节点图
