AI芯片越做越大,台积电开始寻找一种新材料

过去两年，AI几乎重塑了整个半导体产业链。

从GPU到HBM，从先进封装到光模块，每一次技术突破背后都对应着新的产业机会。市场习惯把目光聚焦在最耀眼的环节，比如英伟达的GPU、SK海力士的HBM，或者台积电的先进制程。但如果把视线从芯片本身移开，一个新的变化正在发生：越来越多半导体巨头开始讨论同一个东西——玻璃基板。

英特尔把它写进未来封装路线图，台积电正在围绕它开发下一代CoPoS封装，三星电机计划在2027年前后实现量产，而苹果等终端厂商也开始关注玻璃基板方案。对于一个过去主要应用于显示面板行业的材料来说，这样的待遇并不常见。

问题是，当整个行业都在追逐更先进的GPU和更大的HBM时，为什么突然开始研究一块玻璃？

答案其实藏在一个越来越明显的趋势里：AI芯片正在变得越来越大。

芯片为什么越来越大？

如果把过去二十年的半导体产业浓缩成一句话，那就是：把更多晶体管塞进更小的面积里。从90纳米到65纳米，从28纳米到7纳米，再到今天的3纳米和2纳米，整个行业都在围绕摩尔定律运转。每一次工艺升级，都意味着更高的晶体管密度和更强的计算能力。

但进入AI时代后，情况开始发生变化。

随着先进制程逼近物理极限，单纯依靠缩小晶体管已经越来越难获得过去那样的性能提升。于是，先进封装开始接过接力棒。过去是一颗芯片完成所有任务，现在则是逻辑芯片负责计算、HBM负责存储、不同Chiplet承担不同功能，再通过先进封装把它们重新整合起来。这种方式让性能继续提升，但也带来了一个此前并不明显的问题——芯片尺寸开始快速膨胀。

以当前主流AI服务器为例，一颗高端GPU往往需要搭配8颗甚至12颗HBM。为了获得更高带宽和更强算力，越来越多芯粒被集成进同一个封装结构之中。过去行业讨论的是谁能把芯片做得更小，而今天行业开始讨论谁能把更多东西装进去。

这也是为什么CoWoS会在过去两年成为整个AI产业链最紧张的环节之一。作为台积电最核心的先进封装技术，CoWoS几乎成为高性能AI芯片的标准配置。从英伟达H100到B200，从AMD MI300到各家云厂商自研AI加速器，几乎都离不开CoWoS。市场一直在讨论CoWoS产能不足，但很多人忽略了另一个问题：真正紧张的未必只是产能，还有技术路线本身。

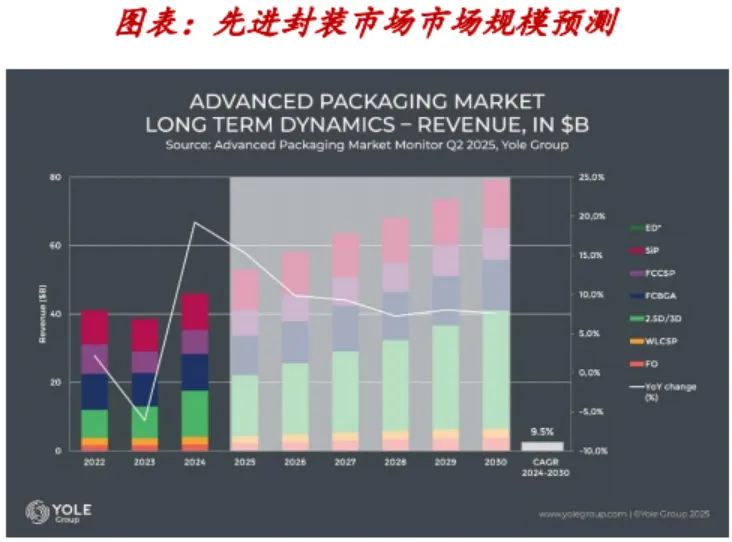

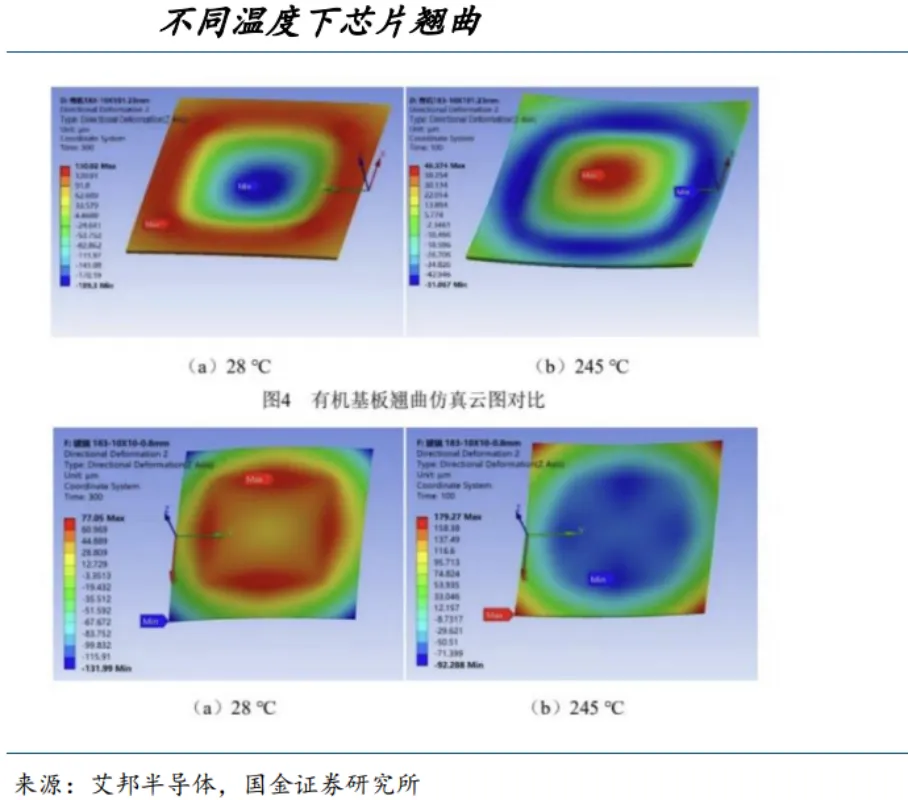

随着封装面积不断扩大，传统有机基板开始面临越来越大的物理挑战。最典型的问题就是翘曲。当封装尺寸越来越大、功耗越来越高时，不同材料之间会因为热膨胀系数差异产生形变。对于先进封装来说，这不仅会影响信号传输，还会直接影响产品良率。而良率决定成本，成本决定商业化速度。一个原本属于材料领域的问题，开始反过来影响整个AI产业链的发展节奏。

某种程度上说，AI时代的先进封装正在遇到新的材料瓶颈。而玻璃基板的出现，本质上就是行业寻找解决方案的过程。

为什么是玻璃基板？

面对越来越大的芯片和越来越复杂的封装结构，行业寻找的并不是一种更先进的芯片材料，而是一种能够支撑未来封装架构的新底座。

玻璃基板因此进入视野。

从材料参数来看，玻璃的优势非常明显。硅的热膨胀系数约为2.7ppm/℃，传统有机材料FR-4约为16ppm/℃，而低热膨胀玻璃约为3.8ppm/℃。这意味着玻璃与硅在受热时的变化趋势更加接近，能够显著降低大尺寸封装带来的翘曲问题。与此同时，玻璃还拥有更高平整度、更低介电损耗以及更优异的高频传输性能。这些特性放在过去或许只是加分项，但放在AI时代，却越来越接近刚需。

真正推动行业加速转向的，是英特尔和台积电。

英特尔很早就开始研究玻璃基板，并将其视为未来封装平台的重要组成部分。在其公开路线图中，玻璃基板被视为先进封装下一阶段的重要方向。2026年NEPCON Japan大会上，英特尔进一步展示了最新玻璃基板方案，其封装面积已经达到传统光罩尺寸的两倍，通过双层玻璃结构实现更高密度布线和更大封装尺寸。

而另一边，台积电正在推进下一代先进封装技术CoPoS。与传统CoWoS相比，CoPoS最大的变化在于从圆形晶圆向方形面板封装过渡。按照研报测算，当面板尺寸进一步扩大后，单次产出甚至有望达到传统12英寸晶圆的4至8倍以上。但面板越大，对材料稳定性的要求越高，玻璃基板因此成为整个体系中的关键环节。

如果说英特尔押注的是未来，那么台积电解决的是当下。当两家定义全球先进封装方向的企业同时把目光投向玻璃时，这件事已经不再只是一个材料创新故事，而开始演变成一次新的产业升级。

事实上，玻璃基板真正的核心并不只是材料本身，而是围绕它形成的新工艺体系。其中最关键的技术环节是TGV（Through Glass Via），即玻璃通孔技术。简单理解，就是在玻璃内部加工出大量微米级孔洞，再通过铜填充形成导电通路。这个过程涉及激光加工、电镀、再布线等多个复杂环节，也是当前产业链最主要的技术壁垒之一。

从某种意义上说，玻璃基板能否真正走向产业化，最终并不取决于市场是否需要它，而取决于这些关键工艺能否实现规模化量产。

下一代封装平台？

任何新技术从实验室走向产业化，都要经历一个漫长过程。

HBM如此，CoWoS如此，玻璃基板也不会例外。

目前行业普遍认为，2026年有望成为玻璃基板进入小规模商业化验证的重要节点，而2028年前后则可能进入规模化渗透阶段。从时间上看，它正处于产业化前夜。

更值得关注的是，玻璃基板的想象空间并不仅限于AI封装。未来无论是CPO光电共封装，还是6G高频通信，都对材料性能提出更高要求，而玻璃在高频传输和低损耗方面具备天然优势。这意味着它不仅仅是在分享AI红利，还有机会参与下一轮通信基础设施升级。

与此同时，国产产业链也正在加速布局。从玻璃材料到激光设备，再到TGV加工和封装制造，越来越多国内企业开始进入这一赛道。材料环节的凯盛科技、旗滨集团、戈碧迦，设备环节的帝尔激光、大族激光、德龙激光，以及布局TGV技术的沃格光电等企业，都已经开始围绕玻璃基板展开投入。虽然与海外龙头相比仍有差距，但随着产业化窗口逐渐打开，国产替代同样具备成长空间。

回头看AI产业链的发展路径，GPU率先受益，随后HBM成为最大的赢家之一，再后来CoWoS成为整个行业最紧缺的资源。而今天，玻璃基板正处于一个类似的产业阶段。

它不创造算力，却决定算力还能否继续扩张；它不生产芯片，却决定芯片还能否继续变大。

过去十年，半导体行业一直在思考如何把晶体管做得更小。而未来十年，一个新的问题正在出现：芯片还能做多大？

从HBM到Chiplet，从CoWoS到CoPoS，AI正在推动芯片不断突破尺寸边界。而玻璃基板的价值，恰恰不在于替代谁，而在于让这些更大的芯片能够被制造出来。

这或许也是为什么，当台积电、英特尔、三星等行业巨头同时押注同一个方向时，市场开始重新审视这块曾经属于显示面板行业的玻璃。

因为下一代封装平台的竞争，可能才刚刚开始。
