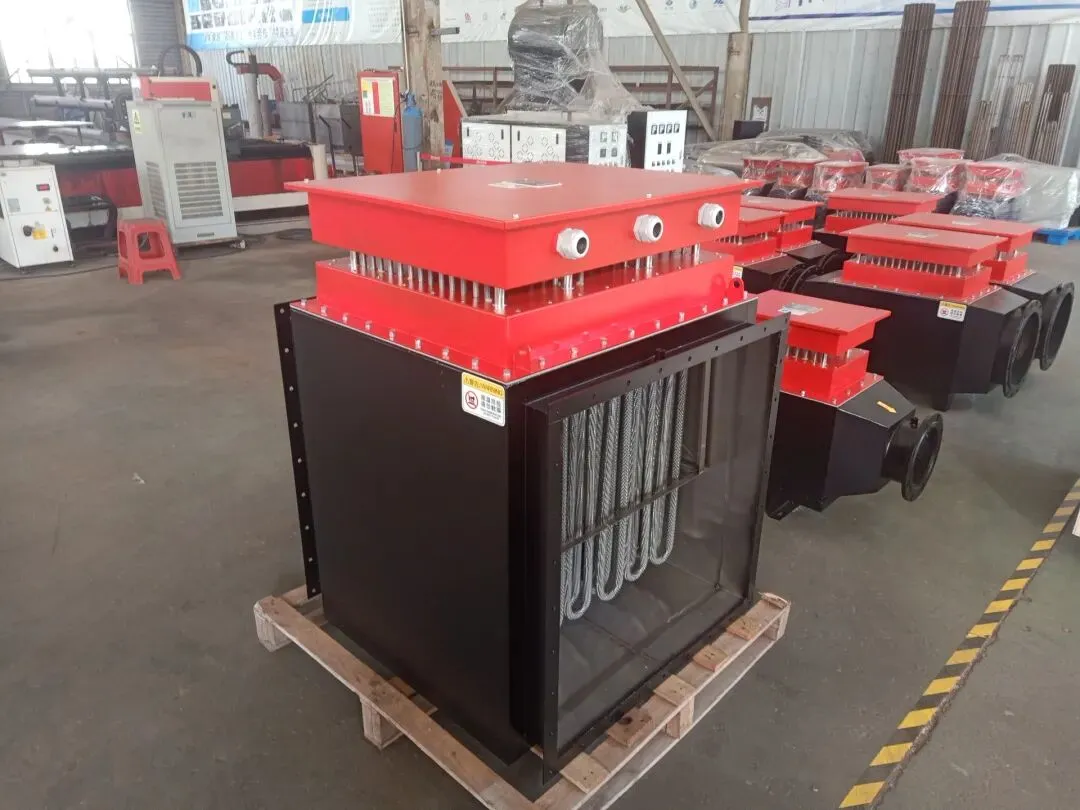

夜雨聆风新风空调系统中使用的“电阻式框架式加热器”（通常也叫风道式电加热器），本质上是一个大功率的“热风炉”。由于这类设备属于定制化工程部件，没有通用的纸质说明书，其核心原理和操作规范主要围绕“先通风、后加热”这一铁律展开。
一、 设备身份卡（通用参数）
虽然具体尺寸功率各异，但大部分框架式加热器的底子是一样的：
项目
典型规格
结构
框架式（角钢/不锈钢）+ 翅片电热管
加热方式
电阻式（电流热效应）
常用电压
220V（小功率）、380V（三相，常见）
控制逻辑
必须与风机联动（严禁无风干烧）
核心保护
超温保护开关（常闭，高温自动断电）
二、 安全使用“三步法”（说明书核心）
这是所有此类设备必须遵守的操作顺序，违反极易引发火灾：
启动顺序（先风后火）：必须先启动风机，待风道内气流正常（或延时30-60秒）后，才能给加热器通电。严禁在风机未启动或风量不足时开启加热。
停机顺序（先火后风）：停机时，必须先切断加热器电源，让风机继续运行至少2-3分钟，将加热管余热吹散（冷却），最后再关闭风机。
联锁控制：正规安装必须配置“风机-加热器”电气联锁。即风机接触器不吸合，加热器接触器无法得电。这是防止误操作的最后防线。
三、 接线与安装红线
严禁干烧：这是最致命的错误。如果风机故障、滤网堵塞或风阀关闭导致无风通过，加热管会在几十秒内红热并烧毁设备，甚至引燃周围保温材料。
接地必须可靠：由于功率大（常为几千瓦至几十千瓦），外壳必须通过黄绿双色线可靠接地，防止漏电风险。
绝缘检测：长期闲置后首次使用，需用兆欧表测量加热管对地绝缘电阻，应 ≥1 MΩ。
三相平衡：如果是380V设备，三组加热管的电阻值应基本一致，避免单相过载。
四、 常见故障自查表
如果你遇到设备不工作，可以按此顺序排查：
现象最可能原因
排查点
完全不加热，风机正常
1. 超温保护器跳闸（需手动复位）
2. 交流接触器线圈烧毁
3. 熔断器（保险）熔断
检查接线盒内的黑色小按钮（保护器）是否弹出；测量接触器线圈电压。
加热温度不够
1. 风量过大（风速太快，来不及加热）
2. 某相缺相（三相设备）
3. 加热管部分烧断
检查风机频率或风阀开度；测量三相电压是否平衡。
跳空开/漏保
1. 加热管对地短路（绝缘破损）
2. 功率配置过大
断电后，用万用表测火线与地线之间是否导通。
