大家好，我是仲一，上一篇文章里面，我顺着module_init()梳理了一遍内核模块的入口问题。我们先来回顾一下：module_init()其实并不是普通意义上的函数调用，对于.ko模块来说，他会通过宏和符号别名机制，把初始化函数接到模块的标准入口上，在后面使用insmod加载对应模块时，最终会通过模块标准入口调用到初始化函数。更详细的内容可以参考上一篇文章。在查资料，实验并完成上一篇文章之后，我获得的最大收获就是：内核模块可能并不是我以前想象的那么简单，它的底层实现是一套复杂而又严谨的机制。所以这篇文章我们来学习一个看似简单，但其实能够很大程度上提升你对内核模块理解的一个内容，就是内核模块宏。以前看这些宏：__init __exit module_param() MODULE_LICENSE() MODULE_AUTHOR() MODULE_DESCRIPTION()我更多的是把他们当成模板代码，每次敲代码的时候走个形式，至于它们在编译时到底干了什么，在.ko中留下了什么东西，加载模块时又怎么用这些东西，我没有想清楚，甚至可以说当时根本没意识到这块能够继续深入学习。就算是C语言初学者，也知道宏是在预处理阶段进行的简单文本替换，但是看了这部分的源码之后，我发现这些内核宏绝大多数都不只是进行了文本替换，它们中有的宏会影响这个函数被放在ELF的哪个段里，有的会生成参数描述结构体，有的会把许可证、作者、描述信息写进模块元信息里。换句话说，内核模块里的很多宏，本质上是在给.ko生成一份说明书。这篇文章就主要围绕这个问题展开，看看内核模块的这些宏到底在编译阶段干了什么。

1. 我最初对宏的刻板印象

当初学C语言的时候，宏给我的第一印象通常是预处理阶段的文本替换，大家应该也是这样学的。

比如：

#define PI 3.14

或者：

#define MAX(a, b) ((a) > (b) ? (a) : (b))

这种宏确实比较直观，预处理器把宏展开，后面再交给编译器处理。

所以我刚开始看内核模块时，也很容易用这种方式理解：

staticint__initmydrv_init(void){return0;}

当时我的想法是：“__init应该就是一个标记，说明这个函数是初始化函数。”

再比如：

module_param(ret_value,int,0644);

我一开始也只是把它理解成“这个宏让ret_value可以从insmod命令行传进来。”

这些理解不能说完全错，但都太表面了，这两句话都只是描述了宏最终达成的效果，而没有说明宏是怎么一步步实现这个结果的。

真正继续往源码里看，会发现内核里的宏通常不只是替换几个字符这么简单，它们往往会配合GCC扩展、链接脚本、ELF section、特殊的结构体和用户态工具一起工作。

比如__init，它不是单纯提醒人这是初始化函数，而是会影响这个函数最终被放到.init.text这种特殊代码段里。再比如module_param()，它不是在宏展开的位置直接给变量赋值，而是生成一个struct kernel_param，并把它放进__param段，模块加载时，内核再根据这些描述项解析insmod传进来的参数。还有MODULE_LICENSE("GPL")，它也不是注释，而是会生成模块元信息，使用modinfo就能看到license: GPL，就是因为编译出来的.ko里真的携带了这些信息。

所以我后来对内核模块宏形成了一个新的理解：在内核里，宏经常是生成信息的工具，而不只是简单的替换代码的工具。

它生成的东西可能是一个标准入口符号，一个特殊ELF段里的函数，一个模块参数描述结构体，一条.modinfo元信息，一个用于模块加载器识别的信息表。这也是为什么内核代码里宏特别多，而且有些宏看起来不像普通C代码。因为它们很多时候不只是给当前这段C代码服务，而是在给后面的编译、链接、模块加载、sysfs、modinfo等机制提供信息。

下面就从最常见的__init和__exit开始。它们看起来只是修饰函数，但实际上涉及到一个很重要的概念：函数和变量在编译后会被放进不同的段里。

2. `init`和`exit`函数为什么会被放到特殊段里？

我们先看最常见的一种写法：

staticint__initmydrv_init(void){return0;}staticvoid__exitmydrv_exit(void){}

最初我看到__init和__exit，更多是把它们当成一种语义标记。比如__init说明这是初始化函数，__exit说明这是退出函数，这个理解不能说错，但这只是表面现象。

继续看源码会发现，__init背后真正关键的是这一层：

也就是说，__init最重要的作用，不是给我们看的注释，而是把被它修饰的函数放到一个特殊的代码段里，即.init.text。

我们还可以简要看一下注释，注释说：这是适用于所有架构的通用代码，但后面补充说明，并不是所有架构在编译内核模块时，都会真正丢弃这个段。

在Linux内核中，.init.text段通常存放初始化代码，这些代码在内核启动完成后可以被释放以节省内存。然而，对于可加载模块，某些架构可能不会在模块加载或卸载过程中丢弃该段，因此这个宏在模块中可能不会起到节省内存的作用，但定义依然存在以保证代码的可移植性。

我们再继续深入往下看，__section本身也是一个宏：

所以：

__section(".init.text")

最终会变成GCC的section属性：

__attribute__((__section__(".init.text")))

套到函数上，就可以理解成：

staticint__attribute__((__section__(".init.text")))mydrv_init(void){return0;}

这样一来，mydrv_init()编译后就不会被放到普通的.text代码段里，而是会进入.init.text这种初始化代码段。

这让我意识到一个以前没怎么认真想过的问题：C代码编译出来以后，不是所有东西都随便堆在一起。函数、变量、常量都会被放进不同的段里。

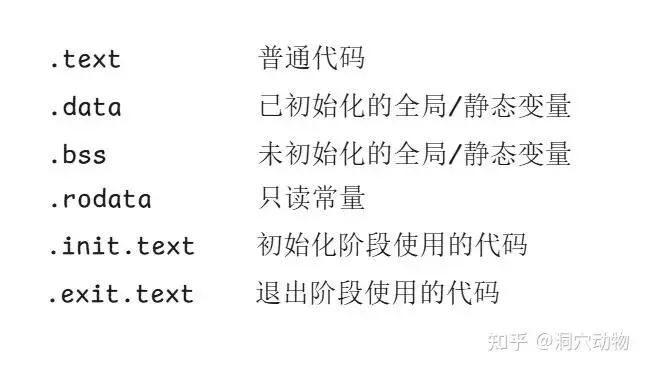

常见的段大概有：

内核之所以要把初始化代码单独放到.init.text，就是因为这些代码通常只在启动阶段或者模块加载阶段用一次，初始化完成后，它们就不应该长期占着内核内存。

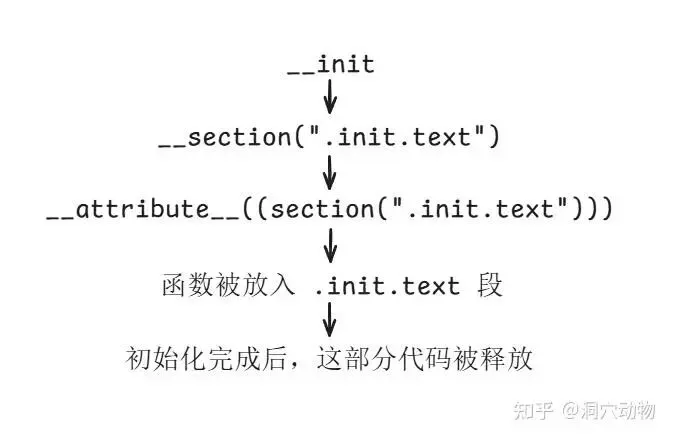

所以__init的核心链路可以这样理解：

__exit也是类似思路：

它会把退出函数放到.exit.text段里，对于.ko可加载模块来说，rmmod卸载模块时会用到退出函数，但对于内建进内核的驱动来说，因为不能像模块一样动态卸载，所以__exit修饰的退出逻辑通常没有实际的意义。

这里还有一个需要注意的点，被__init修饰的函数，原则上只应该在初始化阶段调用。因为它所在的.init.text段在初始化完成后就已经被释放，如果后面的普通运行路径里还去调用这个函数，就可能访问到已经释放的代码区域。

所以现在再看：

staticint__initmydrv_init(void)

它表达的意思就不只是这是一个初始化函数，而应该更准确地理解成这是一个只在初始化阶段使用的函数，把它放到初始化代码段里，初始化结束后它不需要长期存在。

这就是我看完源码后对__init的第一感受：它不是一个普通的修饰符，也不是单纯给人看的标记，而是通过宏、GCC属性和ELF段的共同作用，改变了函数在模块文件里的组织方式。

也就是说，内核模块里的宏开始变得不只是文本替换了，它已经在参与生成.ko文件的结构。

3. module_param()：为什么insmod能改变模块里的变量？

上一篇文章里，我为了测试init返回值，写过这样一个参数：

staticintret_value=0;module_param(ret_value,int,0644);

然后加载模块时可以这样传参：

sudo insmod mod_ret_test.ko ret_value=-22

结果模块里的ret_value真的就变成了 -22。

最初我对这个现象的理解也很简单：“module_param()让这个变量可以从命令行传进去。”但这句话还是太表面了。

继续看源码之后会发现，module_param()并不是在当前位置直接给ret_value赋值，它真正做的事情，是在编译期生成一份参数描述信息，告诉内核这个模块有一个参数，名字叫ret_value，类型是int，对应的变量地址是&ret_value，权限是0644。

我们下面从第一层开始看：

也就是说：

module_param(ret_value,int,0644);

会先展开成：

module_param_named(ret_value,ret_value,int,0644);

大家可能疑惑这里为什么有两个ret_value？这其实是因为module_param_named()支持对外暴露的参数名和模块内部变量名不一样。

比如：

staticintdebug_level;module_param_named(debug,debug_level,int,0644);

这样用户加载模块时写的是sudo insmod xxx.ko debug=3，但真正被赋值的是模块里的变量debug_level。

而普通的module_param(ret_value, int, 0644)，只是默认让参数名和变量名相同而已。

我们继续深入往下看，module_param_named()的核心是：

把ret_value和int代进去，可以先理解成：

param_check_int(ret_value,&(ret_value));module_param_cb(ret_value,&param_ops_int,&ret_value,0644);__MODULE_PARM_TYPE(ret_value,"int");

第一句param_check_int()用来做类型检查，避免你明明声明的是int类型参数，却传了一个不匹配的变量。

第二句最关键：

module_param_cb(ret_value,&param_ops_int,&ret_value,0644);

它把参数名、类型操作函数、变量地址和权限继续传下去。这里的param_ops_int很重要，它说明这个参数按int类型处理，以后内核解析ret_value=-22时，真正负责把字符串"-22"转成整数-22的，就是param_ops_int里面的set函数。

第三句：

__MODULE_PARM_TYPE(ret_value,"int");

用来生成参数类型相关的模块元信息，比如以后用modinfo看.ko模块时，可以看到参数类型信息。

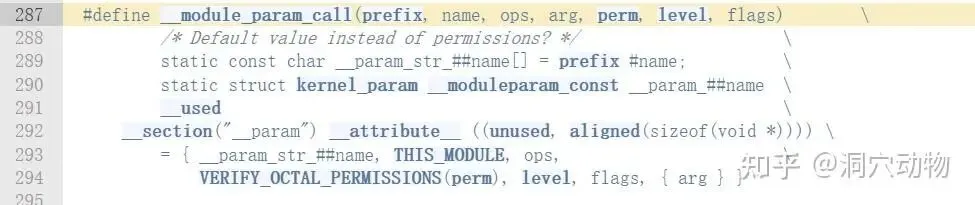

再继续深入能看到：

这段看着很复杂，但按ret_value代进去，主干就清楚了：

staticconstchar__param_str_ret_value[]="ret_value";staticstructkernel_param__param_ret_value__used__section("__param")={__param_str_ret_value,THIS_MODULE,&param_ops_int,0644,-1,0,{&ret_value}};

也就是说，module_param()最终生成了一个struct kernel_param结构体，并且把它放到了一个特殊段__param里面。

struct kernel_param这个结构体里记录了：

.name = "ret_value".ops  = &param_ops_int.arg  = &ret_value.perm = 0644

这就很清楚了。

模块参数不是运行时临时靠变量名去查找的，而是编译时就生成了一张参数描述表。模块加载时，内核扫描这个模块里的__param段，找到所有struct kernel_param描述项，然后根据用户传入的参数名，比如ret_value=-22，找到名字匹配的那一项。

找到对应的参数描述项之后，内核还需要解决一个问题：ret_value=-22里面的-22本质上还是字符串，怎么把它变成真正的整数，并写进ret_value这个变量里呢？

关键就在struct kernel_param里的这个字段：

.ops=&param_ops_int

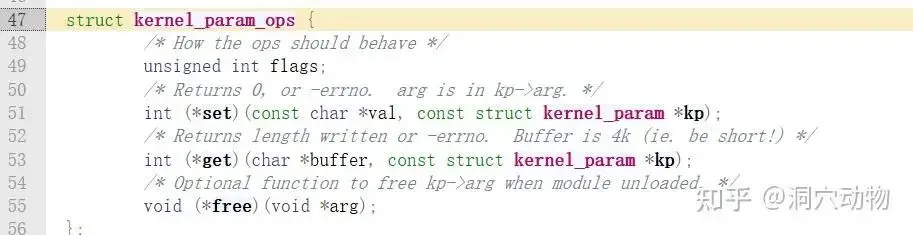

这里的ops不是一个普通变量，而是一张参数操作函数表。源码里可以看到它的结构大概是这样：

其中set用来设置参数值。比如执行：

sudo insmod mod_ret_test.ko ret_value=-22

内核解析到ret_value=-22后，会找到前面生成的struct kernel_param，然后通过它里面的ops->set()去设置参数。

对于int类型来说：

.ops = &param_ops_int

所以实际会走到param_ops_int里的set方法。

get 则用来读取参数值，比如模块加载成功后执行：

cat /sys/module/mod_ret_test/parameters/ret_value

内核就会通过ops->get()把当前的整数值转换成字符串，再返回给用户态。

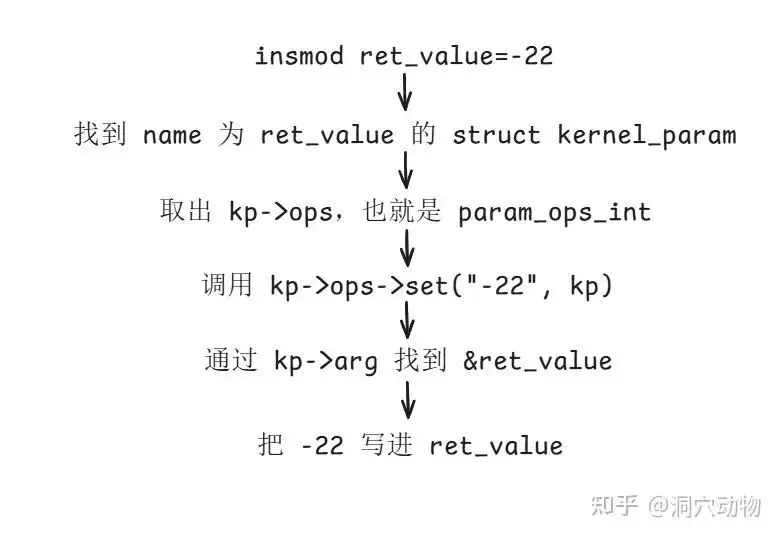

所以可以先把关系理解成：

那param_ops_int又是从哪里来的？

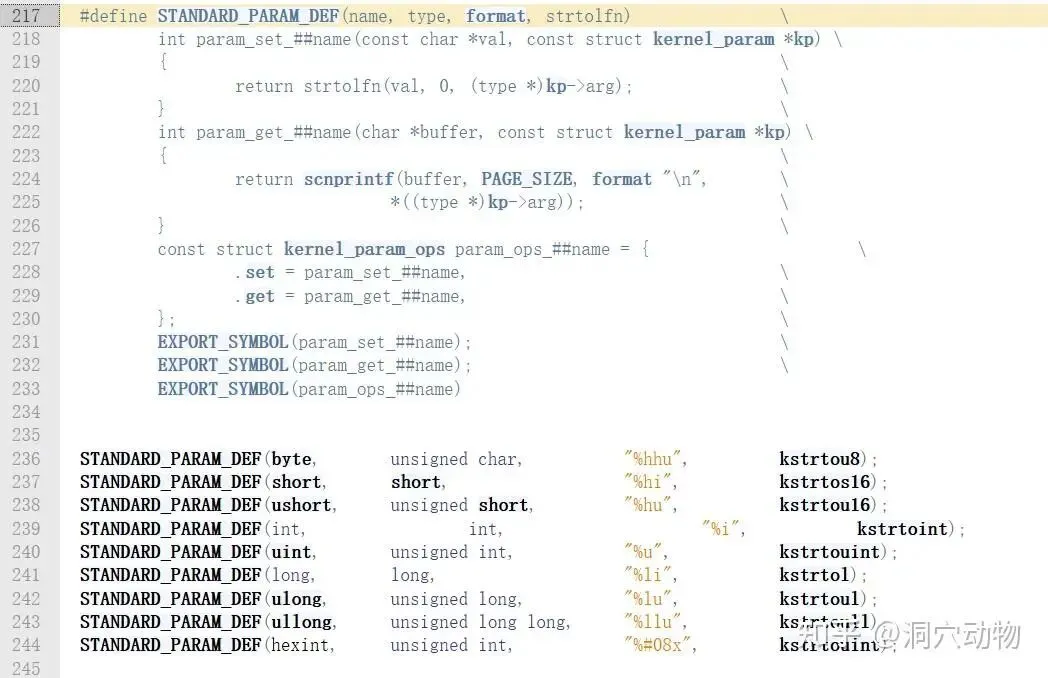

我们继续看源码，会发现它不是手写出来的一段普通定义，而是通过一个宏批量生成的：

把int代进去以后，就会变成：

intparam_set_int(constchar*val,conststructkernel_param*kp){returnkstrtoint(val,0,(int*)kp->arg);}intparam_get_int(char*buffer,conststructkernel_param*kp){returnscnprintf(buffer,PAGE_SIZE,"%i\n",*((int*)kp->arg));}conststructkernel_param_opsparam_ops_int={.set=param_set_int,.get=param_get_int,};

这样逻辑就闭环了。

我们再完整的梳理一下整个流程：

对于：

staticintret_value=0;module_param(ret_value,int,0644);

module_param()会生成一个参数描述项：

name = "ret_value"ops  = &param_ops_intarg  = &ret_valueperm = 0644

当执行：

sudo insmod mod_ret_test.ko ret_value=-22

内核会根据参数名找到这个描述项，然后调用：

param_ops_int.set("-22",kp)

也就是：

param_set_int("-22",kp)

而 param_set_int() 内部最终会调用：

kstrtoint("-22",0,(int*)kp->arg);

因为：

kp->arg = &ret_value

所以实际效果就是把字符串"-22"转成整数-22，再写入ret_value变量。

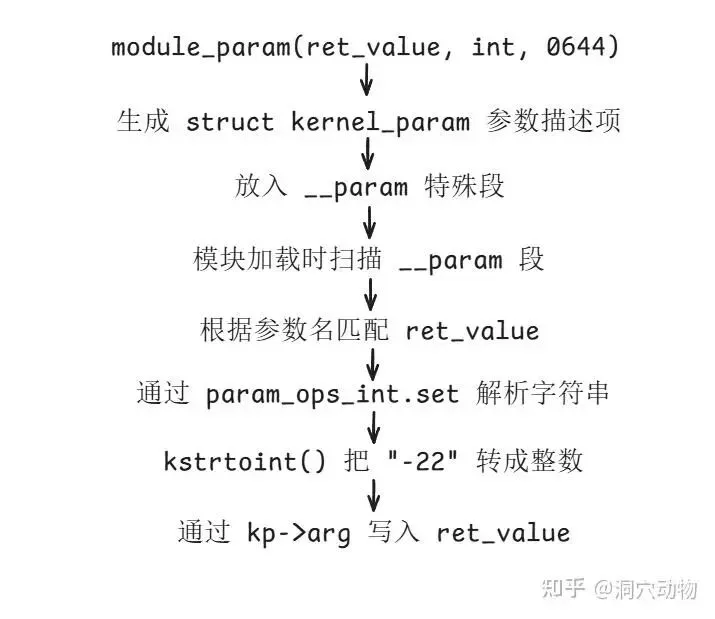

到这里，module_param() 的完整链路就能串起来了：

所以，module_param()并不是在源码这一行直接修改变量，它真正做的是提前生成一张参数描述表，等模块加载时，内核再根据这张表完成参数匹配、类型转换和变量写入。

4. 参数为什么会出现在sysfs？

前面看module_param()的时候，第三个参数一直写的是：

module_param(ret_value,int,0644);

一开始我也只是照着教程写0644，知道它大概和权限有关，但并没有仔细想过它到底影响了什么。

继续看源码和实验后会发现，这个0644主要决定的是：模块加载成功后，这个参数是否会暴露到sysfs，以及暴露出来以后能不能读写。

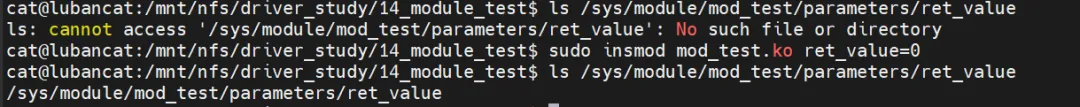

可以看到，没有加载模块时这个路径并不存在，加载之后就能看见了，这正是模块参数系统根据module_param()生成的参数描述信息，在模块加载成功后自动暴露出来的：

代码里默认写的是：

staticintret_value=0;module_param(ret_value,int,0644);

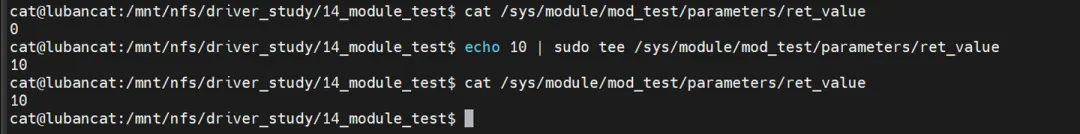

那么继续在板子上做一个简单实验：

刚加载时ret_value的值为0，说明insmod mod_ret_test.ko ret_value=0传进去的字符串"0"，已经转换成int类型并写进了ret_value变量。

然后在命令行向ret_value写入10，再读一次，确实变成10了，就说明模块加载成功后，可以通过sysfs参数文件继续修改这个变量。

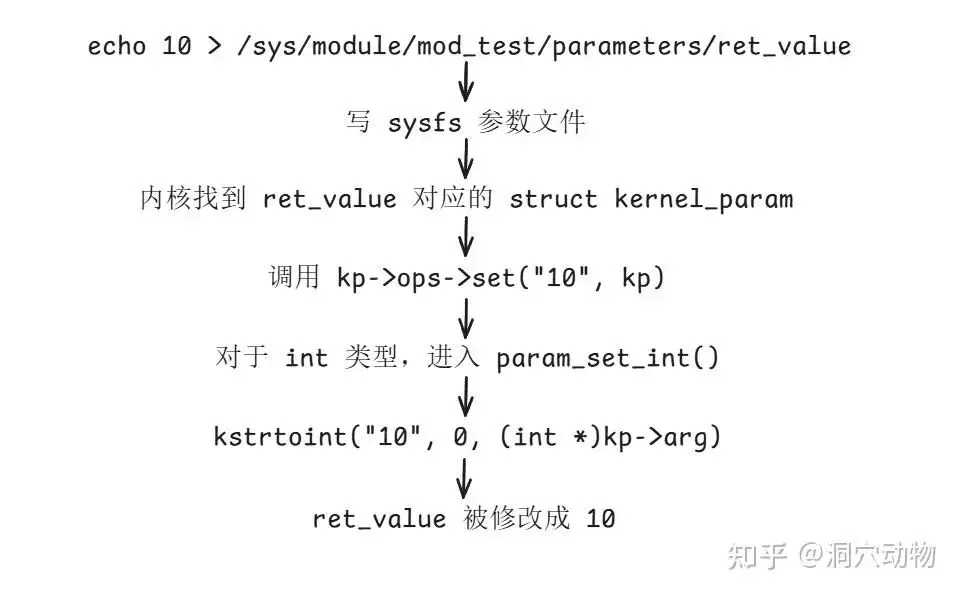

这里要注意一点，通过sysfs写参数时，内核也不是直接改变量，它仍然会走前面那套参数系统。

也就是说：

再回到0644本身，它就是Linux里常见的文件权限：

0：八进制前缀6：所有者可读可写4：组用户可读4：其他用户可读

所以0644表示root可以读写这个参数文件，普通用户一般只能读。

如果写成：

module_param(ret_value,int,0444);

那参数文件就是只读的，模块加载时仍然可以通过：

sudo insmod mod_ret_test.ko ret_value=10

传参，但模块加载成功后，就不能再通过sysfs修改它。

如果写成：

module_param(ret_value,int,0);

那含义又不一样。

这表示参数仍然可以在insmod时传入，但不会在/sys/module/mod_test/parameters/下暴露成参数文件。也就是说，加载时可以用，加载成功后用户态看不到这个sysfs参数入口。

到这里，module_param(ret_value, int, 0644)这句话我们已经理解的差不多了，它不只是说ret_value可以从insmod传进来，还表明：

生成一个 int 类型模块参数描述项；参数名是 ret_value；变量地址是 &ret_value；加载时可以解析 ret_value=xxx；模块加载成功后，根据 0644 权限在 sysfs 下暴露参数文件；后续读写这个文件时，仍然通过 param_ops_int 的 get/set 方法完成。

它表面上只是一行宏，但背后同时连接了编译期的__param段、模块加载时的参数解析、运行时的sysfs文件，以及不同类型参数的set/get函数。

5. MODULE_LICENSE和.modinfo

前面讲module_param()的时候，其实已经能看出一个规律：内核模块里的宏，很多不是在当前位置执行一段普通C逻辑，而是在编译期往.ko里生成某种描述信息。

module_param()生成的是参数描述信息，放到__param段里。

接下来这些宏也是类似思路：

MODULE_LICENSE("GPL");MODULE_AUTHOR("xlp");MODULE_DESCRIPTION("Test module init return value");MODULE_PARM_DESC(ret_value,"return value of module init");

以前我更多把它们当成模块注释，但继续看源码后会发现，它们不是普通注释。注释不会进入编译产物，而这些信息会真的写进.ko文件里。

比如MODULE_LICENSE("GPL")的宏定义：

先不管MODULE_FILE，主干就是MODULE_INFO(license, "GPL")，可以理解成给当前模块记录一条元信息：

key   = licensevalue = GPL

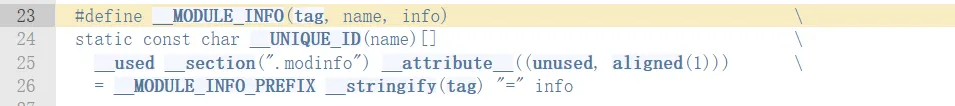

再继续往下，MODULE_INFO会展开到更底层的__MODULE_INFO：

__MODULE_INFO__用于在Linux内核模块的.modinfo段中存放键值对形式的元数据，比如模块的作者、描述、许可证等信息。

__UNIQUE_ID(name)是GCC内置宏，能生成全局唯一的标识符。__section("_modinfo")表示将定义好的字符串数组放入目标文件的_modinfo段。stringify(tag)会将tag原样转为字符串。

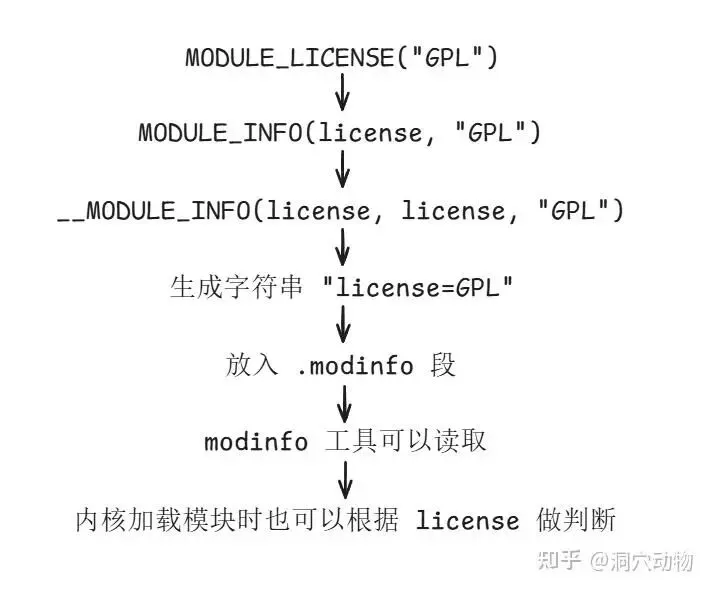

所以完整链路可以这样理解：

MODULE_AUTHOR()、MODULE_DESCRIPTION()也是类似的。

MODULE_PARM_DESC()则和参数描述有关，它会给某个模块参数增加说明文字。前面module_param(ret_value, int, 0644)已经让内核知道了参数名和类型，而MODULE_PARM_DESC(ret_value, "...")会让modinfo能显示这个参数的说明。

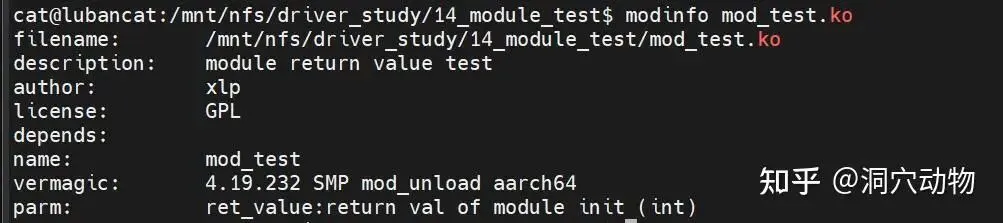

可以看到，最后一行就是模块参数的说明：

此外，还能看到author，license，description等信息。

这说明modinfo不是在读你源码里的注释，也不是在读当前系统里模块的运行状态，而是在读取.ko文件里的.modinfo元信息段。

所以再看这些宏，就不能把它们当成可有可无的注释，尤其是MODULE_LICENSE("GPL")。如果不写它，或者写了非GPL兼容许可证，内核可能会认为这个模块不是GPL-compatible，这样不仅可能导致内核被标记为tainted，还会影响模块能否使用EXPORT_SYMBOL_GPL导出的符号。

不过我在实际实验是还发现了另一种现象，需要进行区分。有时候即使你写了：

MODULE_LICENSE("GPL");

加载外部模块时，dmesg里仍然可能看到：

loading out-of-tree module taints kernel

这不一定是license问题。因为taint有不同原因，你写了MODULE_LICENSE("GPL")，只是说明模块声明了GPL-compatible许可证，但这个模块如果是内核源码树外单独编译出来的out-of-tree模块，仍然可能因为外部模块这个身份触发out-of-tree taint。

也就是说，MODULE_LICENSE("GPL")不是让所有taint都消失，它主要解决的是license相关判断。
