夜雨聆风换热网络设计是化工过程设计中的一个重要环节，它涉及到多个换热器的优化配置，以实现能量的有效利用和系统的经济性。
视频 | 换热网络软件基本操作
北京欧倍尔CSLAB换热网络软件可以进行换热网络的设计与优化，可用来分析和提升现有工艺中换热网络的性能，降低能量消耗，对能量系统的集成理论、夹点技术、工艺流程优化实现综合应用。
CSLAB换热网络设计
三大功能优势
01
集成稳态模拟
系统可直接导入CSLAB稳态模拟数据，包括工艺物流和公用工程数据，确保温焓数据源的准确性。

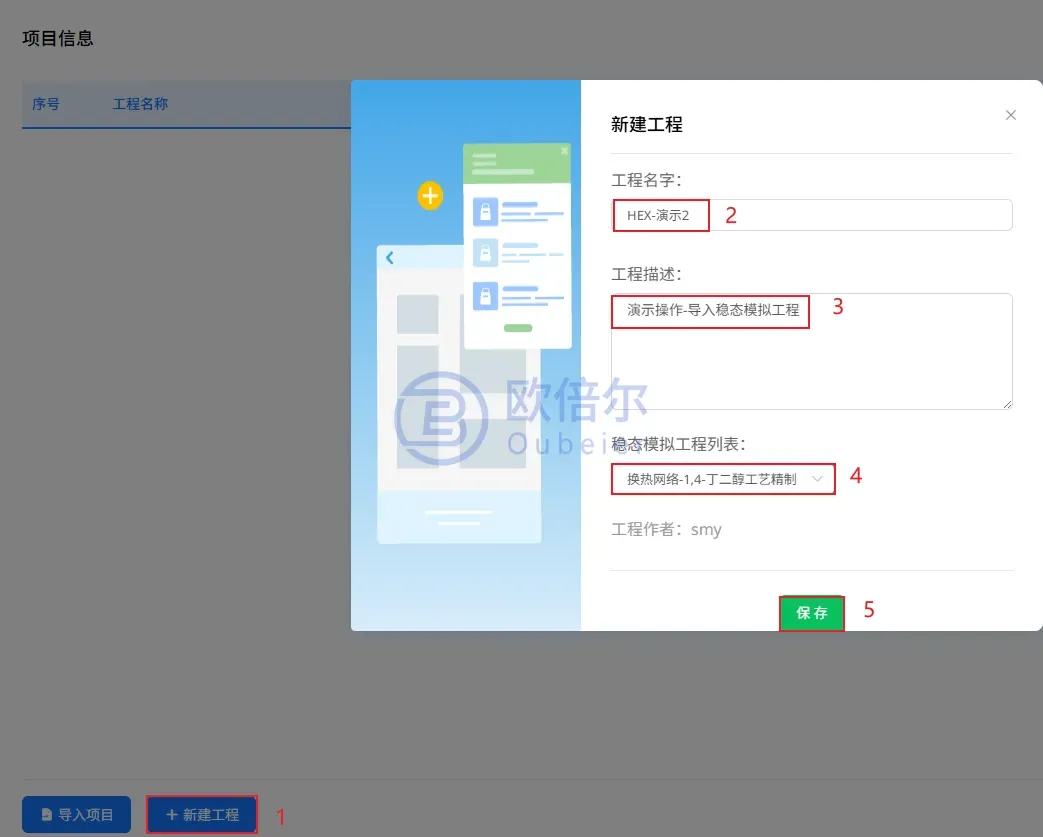

图 | 新建项目工程
02
可视化夹点分析
摒弃传统手工绘图、笔算模式，系统自动绘制传热温差与经济关系曲线、温焓组合曲线、总组合曲线。
1
传热温差与经济关系曲线
通过经济衡算，权衡设备投资与操作成本，找到年总成本最低的最小传热温差。

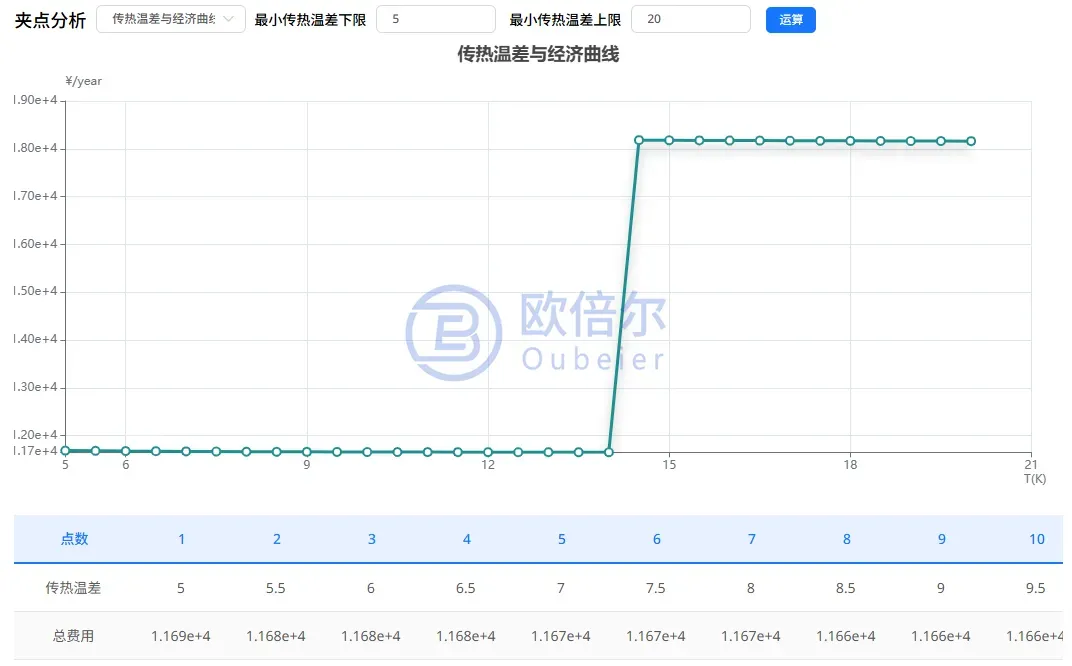

图 | 传热温差与经济曲线
2
组合曲线
绘制组合曲线直观展示物流匹配潜力，识别温差瓶颈和公用工程需求。

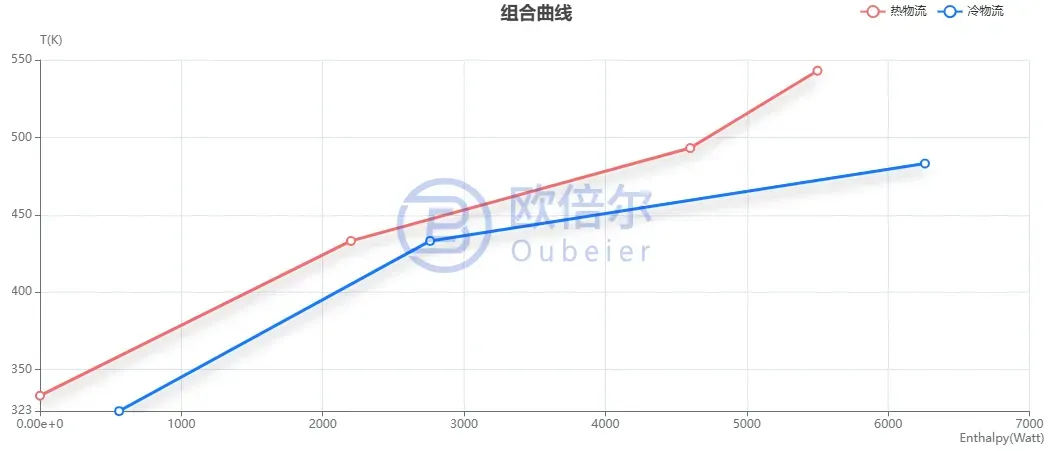

图 | 冷热物流组合曲线
3
总组合曲线
构建总组合曲线，精确定位系统夹点，设定节能目标，分析工艺改进方案。

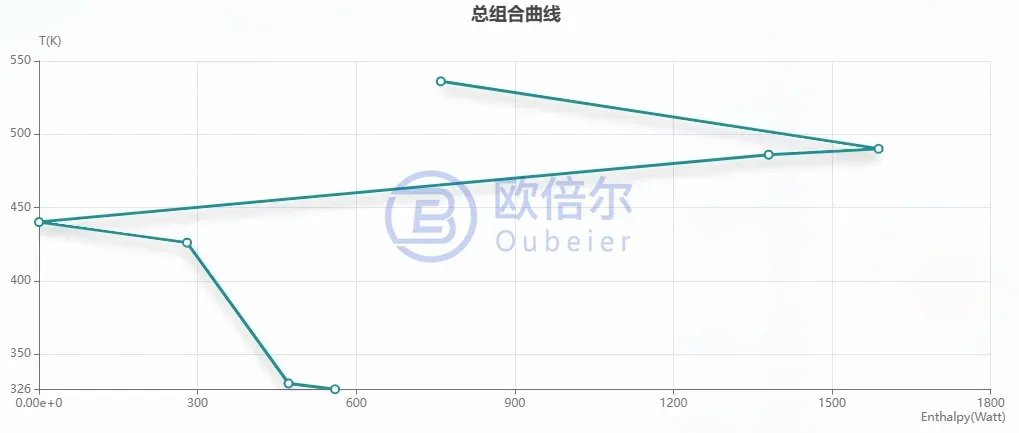

图 | 总组合曲线
03
智慧化网络生成
基于夹点分析结果与优化算法，智能完成冷热物流匹配、换热器排布、换热负荷分配，省去人工反复试算、组合调试的繁琐，高效完成换热网络设计。
1
自动生成换热网络
系统内置夹点设计逻辑，除了根据导入的数据自动生成稳态模拟对应的初始换热网络，也提供自动设计功能，生成可行的换热网络方案。

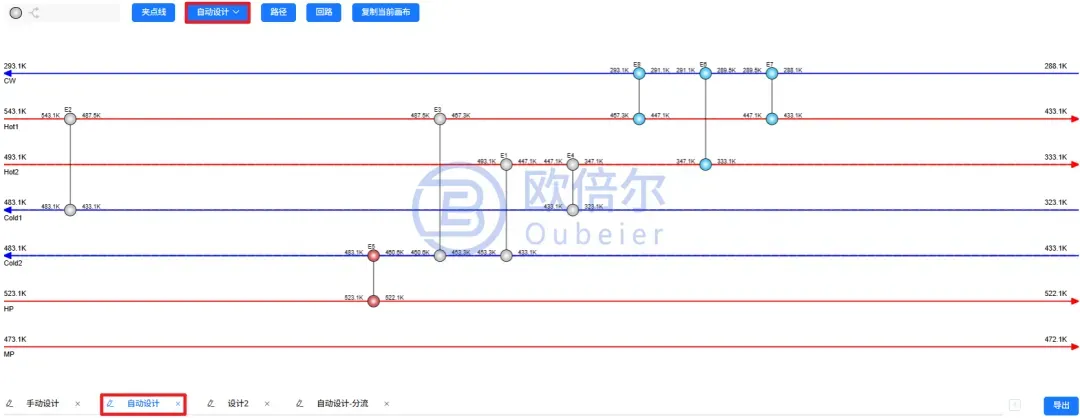

图 | 自动设计
2
自动消除回路
换热网络设计后，以节能经济效益为目标优化换热网络，考虑消除回路；不经济的小换热器；距离太远、管路成本过高的换热关系等方法。 CSLAB相比传统的换热网络平台，在手动消除回路的基础上增加了自动消除回路功能，将复杂的拓扑优化逻辑封装在软件底层，大大降低了换热网络优化的门槛。

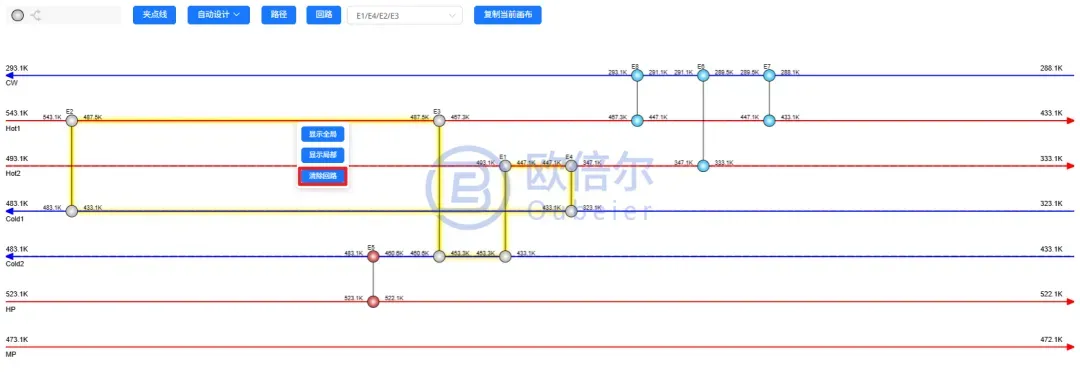

图 | 清除回路
3
自动生成经济报表
系统能够实时抓取换热网络中的所有设备参数，自动统计换热器的数量、传热面积、热负荷、公用工程消耗量等关键数据，并且可以直观展示不同设计方案下的费用差异，辅助用户快速锁定最佳经济设计方案。

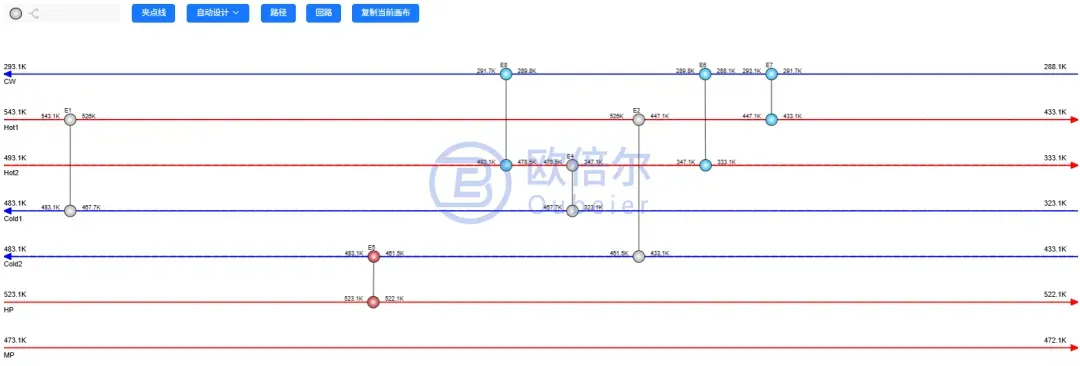

图 | 手动设计
