在 AI 算力革命的浪潮中，全球科技产业的竞争焦点正从芯片、光模块等显性硬件，逐步向支撑这些硬件运行的核心基础材料延伸。电子布，全称电子级玻璃纤维布，作为印制电路板（PCB）与覆铜板（CCL）的核心增强基材，被誉为电子信息产业的 “隐形骨架”，其性能直接决定 PCB 的信号传输效率、热稳定性与结构强度，进而影响 AI 服务器、高速交换机等高端设备的运行效能。
随着 AI 大模型训练与推理需求爆发，全球 AI 服务器出货量持续高速增长，单台 AI 服务器的 PCB 用量是传统服务器的 3-5 倍，且对电子布的介电性能、热膨胀系数等指标提出极致要求，推动电子布行业从传统周期品向高端战略材料转型。国内电子布产业凭借技术突破与产能扩张，逐步打破海外垄断，涌现出中国巨石、中材科技、宏和科技、国际复材四大龙头企业，形成差异化竞争格局。本文将从电子布的概念与核心产品、国内龙头企业的产品特点与规模、电子布在 AI 领域的应用及行业发展趋势四大维度，展开全面分析。
一、电子布的核心概念与主要产品
（一）核心概念
电子布是一种以高纯玻璃纤维纱为原料，经整经、织造、表面处理等精密工序制成的高端工业织物，核心作用是作为覆铜板的增强材料，与树脂、铜箔压合后形成 PCB，承担机械支撑、电气绝缘、信号传输三大核心功能。
从产业链位置来看，电子布处于玻纤产业与电子信息产业的交汇点，上游连接高纯石英砂、电子纱等原材料，下游对接覆铜板、PCB 厂商，最终应用于 AI 服务器、数据中心、5G 通信、新能源汽车、高端消费电子等领域。与普通玻纤布相比，电子布具有高精度、低介电、高耐热、低膨胀、高绝缘等特性，生产过程需满足 ppb 级杂质控制、极小厚度公差等严苛标准，技术壁垒极高。
（二）主要产品分类及特性
电子布产品迭代与下游 PCB 技术升级高度绑定，目前已形成四大核心品类，性能从基础到高端逐级提升，适配不同应用场景，其中高端品类成为 AI 算力产业链的核心刚需。
1. 普通 E 布（E-Glass 布）
普通 E 布是最基础的电子布品类，采用 E 玻纤（含多种金属氧化物）织造，介电常数（Dk）约 4.8-4.9，介电损耗（Df）较高，热膨胀系数（CTE）偏大。核心规格包括 7628（厚布，厚度 0.173mm）、2116（薄布，厚度 0.094mm）、1080（超薄布，厚度 0.053mm），价格低廉，约 4-6 元 / 米。
该类产品主要用于传统消费电子、家电、普通服务器等对信号传输速度要求不高的场景，目前国内产能充足，国产化率超 90%，市场竞争激烈，利润空间有限。
2. 低介电 Low-Dk 布
Low-Dk 布是为适配高频高速场景开发的高端产品，通过优化玻璃配方，降低介电常数与损耗，分为一代与二代两个级别。
一代 Low-Dk 布：Dk 约 4.2-4.3，Df≤0.0020，价格约 60 元 / 米，主要用于 5G 基站、普通 AI 服务器等中端场景。 二代 Low-Dk 布：Dk≤2.8，Df≤0.0015（1GHz），价格约 120-150 元 / 米，适配英伟达 H100、GB200 等高端 AI 服务器，是当前 AI 算力产业链的主流高端材料。
3. 低膨胀 Low-CTE 布（T 布）
Low-CTE 布核心优势是热膨胀系数极低（CTE≤3.0ppm/℃），能有效解决芯片先进封装过程中因温度剧烈变化导致的热应力开裂问题。产品厚度可低至 4μm，属于极薄高端品类，主要用于高端 GPU、CPU 封装载板、AI 服务器高层数 PCB 等场景，技术壁垒极高，此前长期被海外企业垄断。
4. 石英 Q 布（第三代电子布）
石英 Q 布是电子布的最高端品类，采用高纯石英纤维（SiO₂纯度≥99.95%）织造，Dk 低至 2.2-2.3，Df 仅 0.0001-0.0007，耐温超 600℃，热膨胀系数接近 0。价格超 250 元 / 米，是普通布的 50-100 倍，主要用于英伟达 Rubin 架构顶级 AI 服务器、1.6T/3.2T 高速光模块、先进封装基板等超高算力场景，目前全球产能稀缺，供需缺口显著。
二、国内电子布龙头企业产品特点、规模分析

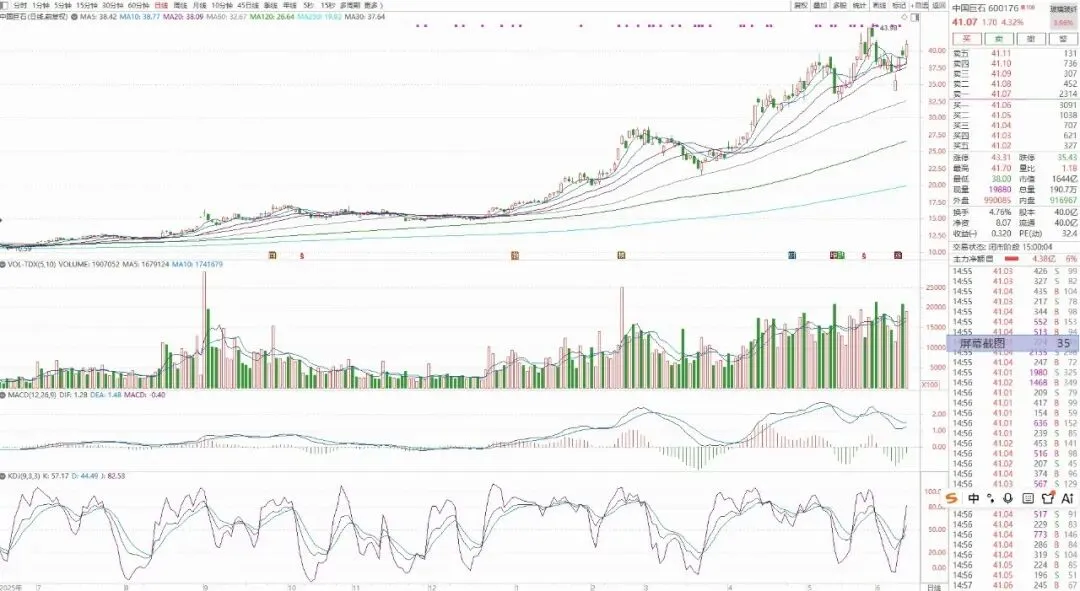

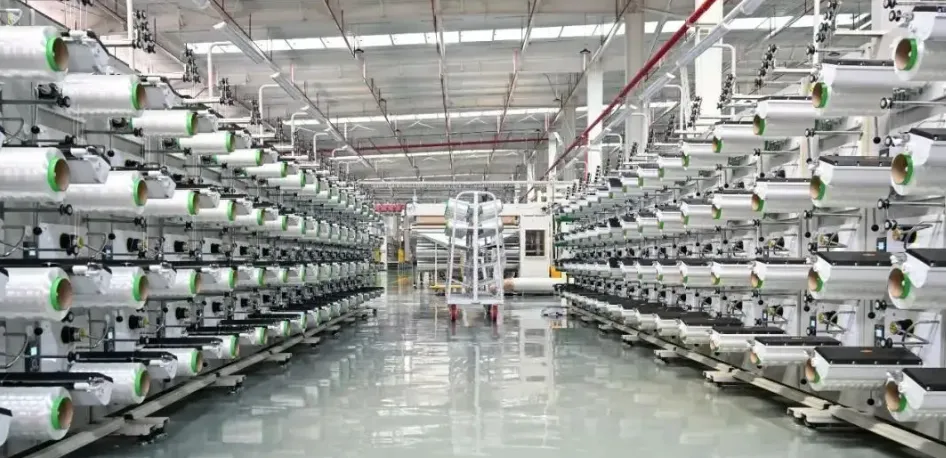

（一）中国巨石（600176）：全球规模龙头，成本优势显著
1. 产品特点
中国巨石作为全球玻纤行业绝对龙头，产品覆盖普通 E 布、Low-Dk 布全品类，形成 “基础布 + 高端布” 双线布局。普通 E 布以 7628、2116、1080 等主流规格为主，品质稳定，适配中低端 PCB 市场；高端领域自主研发 TLD 低介电玻璃纤维配方，二代 Low-Dk 布 Dk≤2.8、Df≤0.0015，达到国际一线水准，已通过英伟达认证，适配高端 AI 服务器。
公司核心优势在于一体化生产与成本控制，从高纯石英砂、电子纱到电子布全产业链覆盖，单位生产成本较同行低 15%-20%，高端产品价格较日企低 20%，性价比优势突出。
2. 产能规模
中国巨石电子布年产能达 13 亿米，全球市占率 23%，位居全球第一。淮安基地 3.9 亿米电子布生产线为全球最大单体产线，2026 年新增 1-1.5 亿米产能，2027 年规划 10 亿米产能落地，长期规模优势持续扩大。
客户资源方面，深度绑定生益科技、南亚新材、建滔积层板等全球头部覆铜板企业，普通布与高端布同步放量，2025 年电子布销量约 10.6 亿米，营收与利润稳步增长。

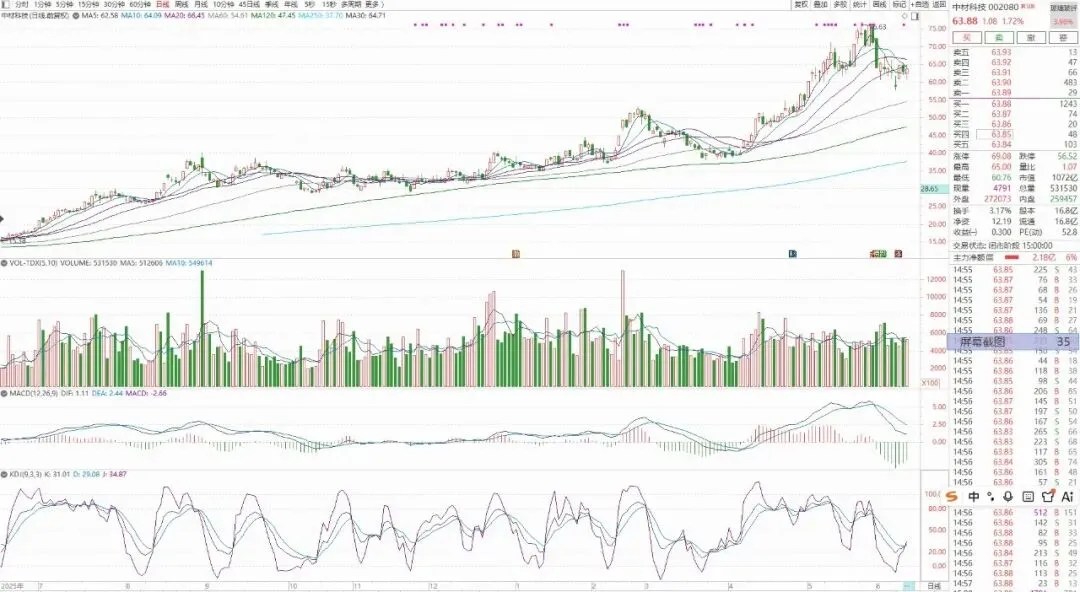

（二）中材科技（002080）：全品类布局，国产替代先锋
1. 产品特点
中材科技（泰山玻纤）是国内唯一覆盖一代 Low-Dk 布、二代 Low-Dk 布、Low-CTE 布、石英 Q 布全品类的企业，打破日企在高端电子布领域的长期垄断。二代 Low-Dk 布对标日东 N700，Dk≤2.8，性能达到国际先进水平；Low-CTE 布实现全系列量产，适配先进封装场景；石英 Q 布已通过下游客户认证，进入量产阶段。
产品定位聚焦高端化、全覆盖，既能满足 AI 服务器、高速通信等高端需求，也能覆盖中低端市场，客户结构多元，抗风险能力强。
2. 产能规模
公司电子布总规划产能 9400 万米，其中一期 3500 万米产能预计 2026 年下半年投产，山东基地 5900 万米产能计划 2027 年上半年落地，全部达产后高端电子布产能将位居国内前列。
2025 年特种电子布销量 1917 万米，营收占比逐步提升，已通过 NV GB300 认证，批量供货 AI 算力产业链核心客户，成为国产替代核心力量。

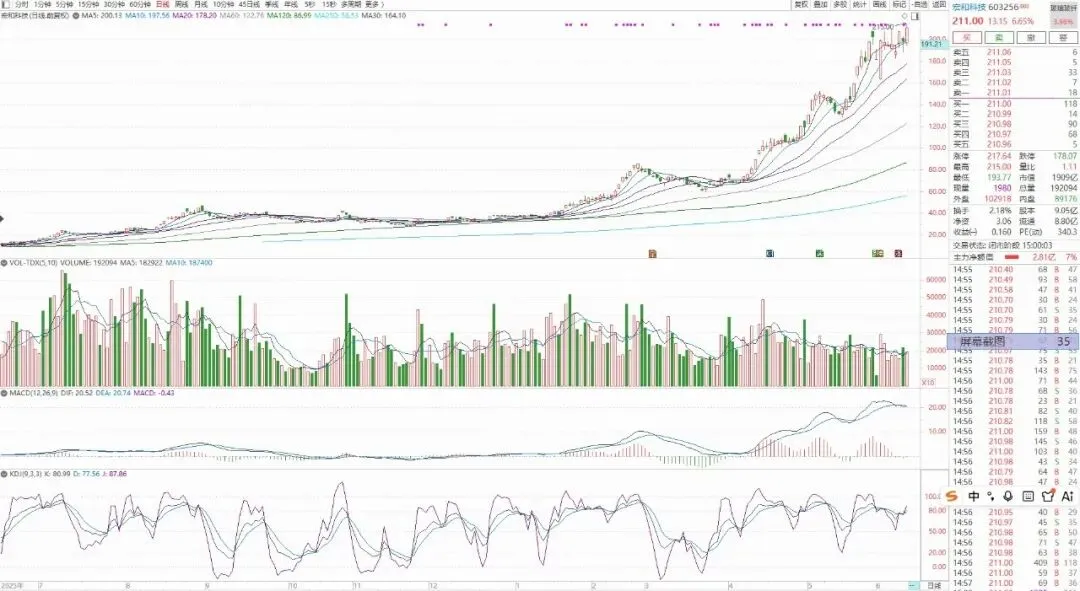

（三）宏和科技（603256）：极薄 / 特种布龙头，AI 高端赛道垄断者
1. 产品特点
宏和科技专注于极薄布、超薄布、Low-Dk 布、Low-CTE 布等高端电子布研发生产，是全球极少数实现电子纱与电子布一体化研发生产的企业。核心产品优势突出：极薄布厚度低至 4μm，为全球唯一量产该规格 Low-CTE 布的企业，热膨胀系数极低，适配高端 GPU 封装；二代 Low-Dk 布 Df≤0.0014，信号损耗行业领先；石英布为全球首批通过认证并量产的产品。
产品聚焦 AI 算力产业链最高端场景，技术壁垒与认证壁垒极高，四大全球头部 CPU、GPU 及 PCB 客户已锁定其未来 2-3 年产能，高端产品供不应求。
2. 产能规模
2025 年公司电子布销量约 2.1 亿米，以高端产品为主，极薄布和超薄布合计收入规模全球第一，市占率 20.5%；Low-CTE 布收入规模全球第三、中国第一，市占率 5.0%；Low-Dk 布收入规模全球第七、中国第三，市占率 4.0%。
2023 年黄石宏和年产 5040 万米高端电子布项目投产，进一步巩固高端产能优势，2025 年上半年 Low-CTE 布收入环比增长 190.8%，业绩弹性显著。

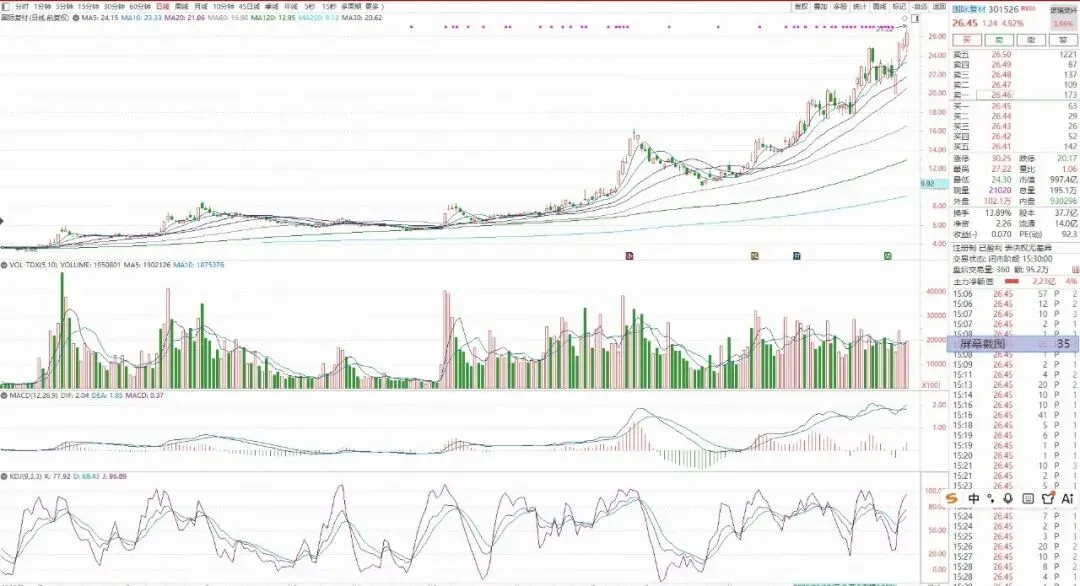

（四）国际复材（301526）：低介电技术突破，高频细分龙头
1. 产品特点
国际复材核心聚焦 ** 低介电电子布（LDK）** 领域，是行业唯一同时掌握坩埚法与池窑法两种技术路线生产低介电电子纱的企业，实现全链条自主可控。自主研发的 LDK 二代布在一代产品基础上优化，信号损耗降低 20%，Df 低至 0.0002-0.0004，耐热温度 200-300℃，适配 AI 服务器、5G-A/6G 高速通信场景。
产品定位高频高速中端高端市场，兼顾性价比与性能，国内高端二代布市占率 28%，绑定生益科技、深南电路等头部覆铜板企业，在 AI 服务器与高速交换机领域渗透率快速提升。
2. 产能规模
2025 年公司电子布销量 2.6 亿米，同比增长 23.1%，传统玻纤布产能充足，高端低介电布产能稳步扩张。3600 万米高频电子布项目计划 2026 年下半年至 2027 年一季度落地，达产后二代 Low-Dk 布月出货量将从 40-50 万米提升至 120 万米，高端产能规模进一步扩大。
2025 年公司归母净利润 2.72 亿元，同比增长 176.99%，2026 年一季度净利润 2.70 亿元，同比增长 412.94%，高端产品放量驱动业绩高速增长。
三、电子布在 AI 领域的核心应用
AI 算力革命重构了电子布的需求逻辑，电子布从传统周期品跃升为 AI 产业链的战略核心材料，其性能直接决定 AI 服务器的算力密度、运行稳定性与能耗水平，核心应用集中在AI 服务器 PCB、高速光模块、先进封装载板三大领域。
（一）AI 服务器高层数 PCB
AI 服务器作为算力核心，PCB 层数从传统服务器的 14-24 层飙升至 30-52 层，单台服务器 PCB 用量是传统服务器的 3-5 倍，且对信号传输速度、损耗、热稳定性要求极致。
中端 AI 服务器（如英伟达 H100 平台）：采用二代 Low-Dk 布，Dk≤2.8、Df≤0.0015，保障 112Gbps-224Gbps 信号稳定传输，降低信号延迟与损耗。 高端 AI 服务器（如英伟达 Rubin 平台）：采用石英 Q 布，Dk 低至 2.2-2.3，适配 224Gbps 以上超高速信号传输，同时具备超高耐热性，可承受 GPU 满载运行时的高温环境，避免 PCB 变形或损坏。
（二）1.6T/3.2T 高速光模块
光模块是 AI 服务器数据传输的核心部件，速率从 800G 向 1.6T、3.2T 跃迁，对 PCB 基材的介电性能要求大幅提升。普通 E 布因介电损耗过大，无法满足高速信号传输需求，必须采用 Low-Dk 布或石英 Q 布。石英 Q 布凭借极低的 Df 值，可显著减少高速信号传输过程中的能量损耗与干扰，保障光模块在超高速率下的稳定运行，是 1.6T 及以上速率光模块的刚需材料。
（三）高端 GPU/CPU 先进封装载板
AI 芯片（GPU/CPU）向高算力、小尺寸方向发展，先进封装（如 HBM、2.5D/3D 封装）成为主流，封装载板需承受芯片运行时的剧烈温度变化，热膨胀系数不匹配易导致芯片开裂、性能失效。Low-CTE 布（极薄 T 布）热膨胀系数极低，与芯片硅材料匹配度高，可有效缓解热应力，保障封装结构稳定，是英伟达 H20、华为升腾等高端 AI 芯片封装载板的核心材料。
四、行业发展趋势总结
（一）高端化趋势明确，供需缺口持续扩大
AI 算力需求爆发驱动高端电子布（Low-Dk 二代布、Low-CTE 布、石英 Q 布）需求高速增长，而高端产能受设备、技术、认证周期限制，短期难以快速扩张，供需缺口持续扩大。2025-2027 年，低介电电子布市场需求将从 9349 万米增长至 2.4 亿米，市场规模从 39 亿元扩大至 292 亿元，高端产品价格与毛利率维持高位。
（二）国产替代加速，龙头份额集中
国内四大龙头企业技术突破，逐步打破海外垄断，在二代 Low-Dk 布、Low-CTE 布领域实现批量供货，石英 Q 布进入认证与量产阶段。凭借成本优势、产能扩张与客户认证推进，国内龙头企业市场份额持续提升，行业集中度进一步提高，中国巨石、中材科技、宏和科技、国际复材将成为全球高端电子布供应的核心力量。
（三）技术迭代聚焦低介电、低膨胀、超薄化
未来电子布技术迭代将围绕更低介电常数、更低热膨胀系数、更薄厚度三大方向展开，适配 AI 算力密度持续提升、芯片封装小型化的需求。石英 Q 布技术将持续突破，成本逐步下降，渗透率快速提升；Low-Dk 布向更低 Dk/Df 值迭代，适配更高频率信号传输；极薄 Low-CTE 布厚度进一步降低，满足先进封装极致化需求。
结语
电子布作为 AI 算力时代的 “隐形基石”，其战略价值已伴随算力革命全面凸显。国内四大龙头企业凭借差异化优势，在规模、技术、高端产能布局上各有突破，共同推动我国电子布产业从 “追赶者” 向 “引领者” 转变。短期来看，高端电子布供需缺口持续，龙头企业将充分受益于量价齐升；长期来看，技术迭代与国产替代将成为行业核心驱动力，具备全产业链优势、高端技术壁垒、稳定客户资源的龙头企业，将在全球 AI 算力产业链竞争中占据核心地位，持续释放成长潜力。
