夜雨聆风导读： 图框替换后图名压线了？改图名属性段号圈圈又没了？结构人的"信仰"到底该不该坚守？今天咱们就来聊聊，如何在保留段号圈圈的同时，解决图名压框的世纪难题！
01 宝子们，小编收到一个灵魂拷问
The Question
事情是这样的，有个小伙伴火急火燎地来找小编：

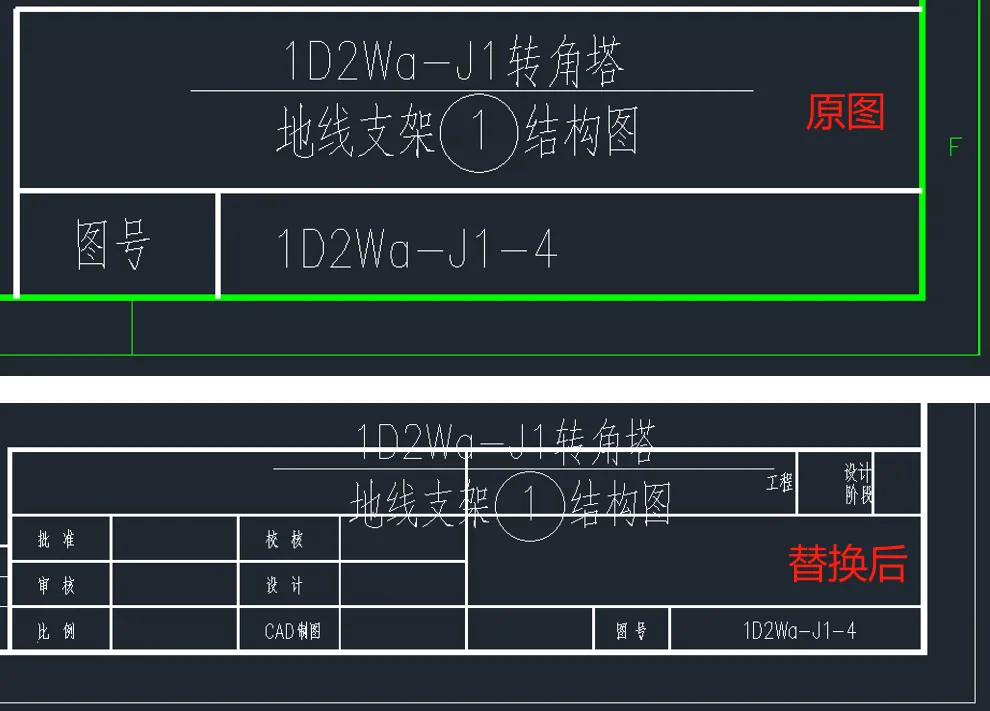

"小编，这套图纸的图名太大了，图框替换之后图名压线了，怎么办呀？"
图名压框，确实头疼
小编当时心想，这不是so easy？图名保存在图框的属性里面不就好了？
简单替换，不就好了吗？
万万没想到，小伙伴一声哀嚎——

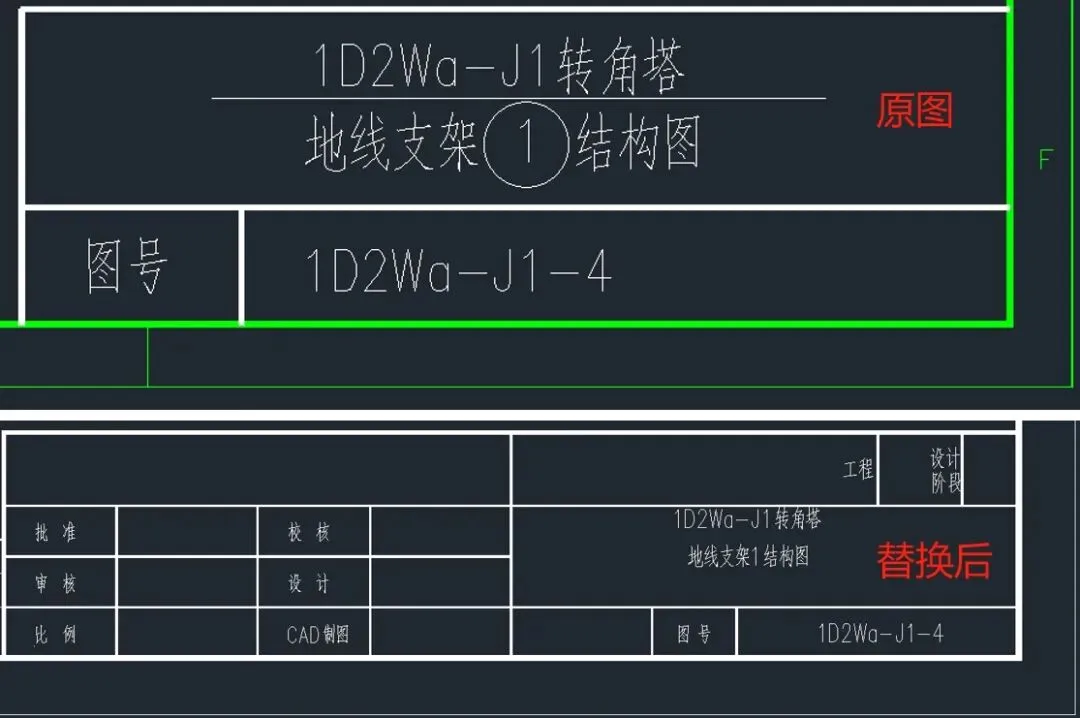

"小编，这样不行！！！你看看，替换之后段号外边的圈圈没了！！！"
圈圈没了，信仰何在？
小编试图挣扎："圈圈没了就没了呗，不影响阅读呀。"
结果小伙伴当场炸毛——
"段号外边怎么能没有圈圈！！！小编，你是不是搞结构的，这个圈圈是咱们结构人的信仰！！！"
02 小编吐槽：我曾想干掉这个圈圈
The Confession
说实话，关于塔图段号的圈圈，小编入行送电结构设计没多久的时候，就想把它干掉。（不知道此处会不会引起对圈圈有执念的送电结构设计同行的口诛笔伐
）
为什么呢？因为当时小编编了一个自动化生成塔图目录的小程序，但就是这个圈圈，导致成图后还要手动补圈，让一件本来可以自动化处理的事情变成了半自动。
十多年过去了，现在要让程序自动正确处理这个段号的圈圈，仍然不是一件容易的事情。这个小小圆圈，真的是结构设计自动化路上的一道"拦路虎"。
03 行业里的"圈圈"众生相
Industry Approaches
其实在行业内，如何处理这个圈圈，各大设计院也是"各显神通"：

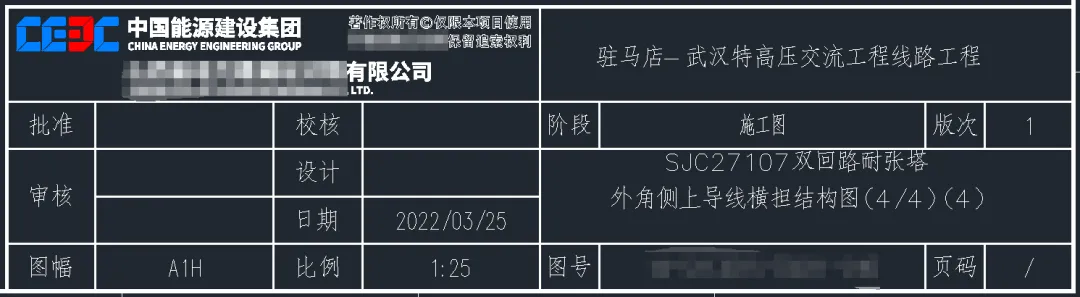

·方式一： 有些大院直接用括号代替了圆圈，简单粗暴，自动化处理毫无压力。

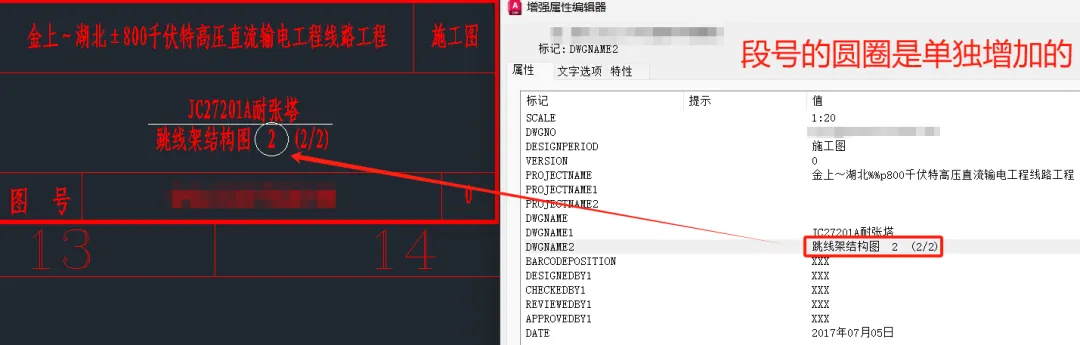

·方式二： 有些大院的塔图图名是写在图框属性里的，但段号圈圈是在模型空间中单独绘制的。
某设计院的做法：直接用括号代替圈圈
另一种做法：圈圈在模型空间中单独绘制
像第二种情况就没有太好的处理办法，因为这个圈圈在每张图中的位置不是固定的。如果替换图框后一定要保留这个段号圈圈，就只能图框替换之后人工补充了。
04 解决方案来了：图元缩放与偏移
The Solution
既然小伙伴说了，这个是信仰，那就要为信仰买单！这次咱们就来介绍，如果要保留段号这个圈圈但又不能压图签边线，该如何操作。
SmartFR 的"图元（Entity）缩放与偏移"功能，专治各种"压线"疑难杂症！
操作视频奉上，宝子们赶紧码住👇
特意强调：该功能只适用 图名文字、圆圈 均在 CAD模型空间的情况
提示：建议在电脑端打开观看高清视频
05 总结：信仰需要"技术"来守护
Conclusion
说到底，段号圈圈虽然只是图纸上的一个小小元素，但它承载的是一代代结构人对图纸规范性的执着追求。这种"执念"，说到底是对工程质量的责任心。
SmartFR 的图元缩放与偏移功能，就是希望能帮大家在坚守"信仰"的同时，不必在繁琐的手动调整上浪费时间。让技术为信仰兜底，让自动化真正落地。
"要么干掉圈圈，要么学会缩放偏移——总有一种方式，让你和圈圈和解。"
--- END ---
SmartFR 让结构设计更智能
