夜雨聆风纳滤膜在水处理、药物脱盐等领域至关重要，但传统界面聚合法制备的聚酰胺膜通常较厚（数百纳米）且电离度低，导致渗透性和选择性难以兼顾。本研究提出一种新策略：利用表面富含羟基的层状双金属氢氧化物（LDH）纳米片作为中间层，通过其诱导的“界面有序水”与胺单体（哌嗪，PIP）形成强氢键网络，显著抑制PIP扩散，同时使水-油界面模糊化，从而制备出厚度仅8–12 nm、高电离度（羧基含量达18.75%）的超薄聚酰胺纳滤膜。该膜具有粗糙表面，有效过滤面积增大，纯水渗透率高达89.6 L m⁻² h⁻¹ bar⁻¹，截留率>95%，并在抗生素/盐分离中展现出极高选择性。此外，该工艺采用喷涂法，原料易得、成本低廉（每平方米仅增加0.017美元），易于放大生产。该工作为可控制备高性能、可规模化的纳滤膜提供了全新平台，也为二维材料调控界面聚合反应机制提供了深刻见解。
一 研究背景：纳滤膜的“不可能三角”
制备高性能纳滤膜长期面临一个“不可能三角”的挑战：
高渗透性：希望水能快速通过。
高选择性：希望精准截留目标离子或分子。
规模化制备：希望工艺简单、成本低，能大规模生产。
传统方法难以兼顾这三者。常见的界面聚合法（IP）制备的聚酰胺（PA）膜，通常厚度大（几百纳米）、电离度低，限制了其性能。为解决这个问题，研究人员尝试了多种方法，例如引入中间层、使用添加剂或改变水相状态等。
二 核心创新：利用LDH调控“界面水”

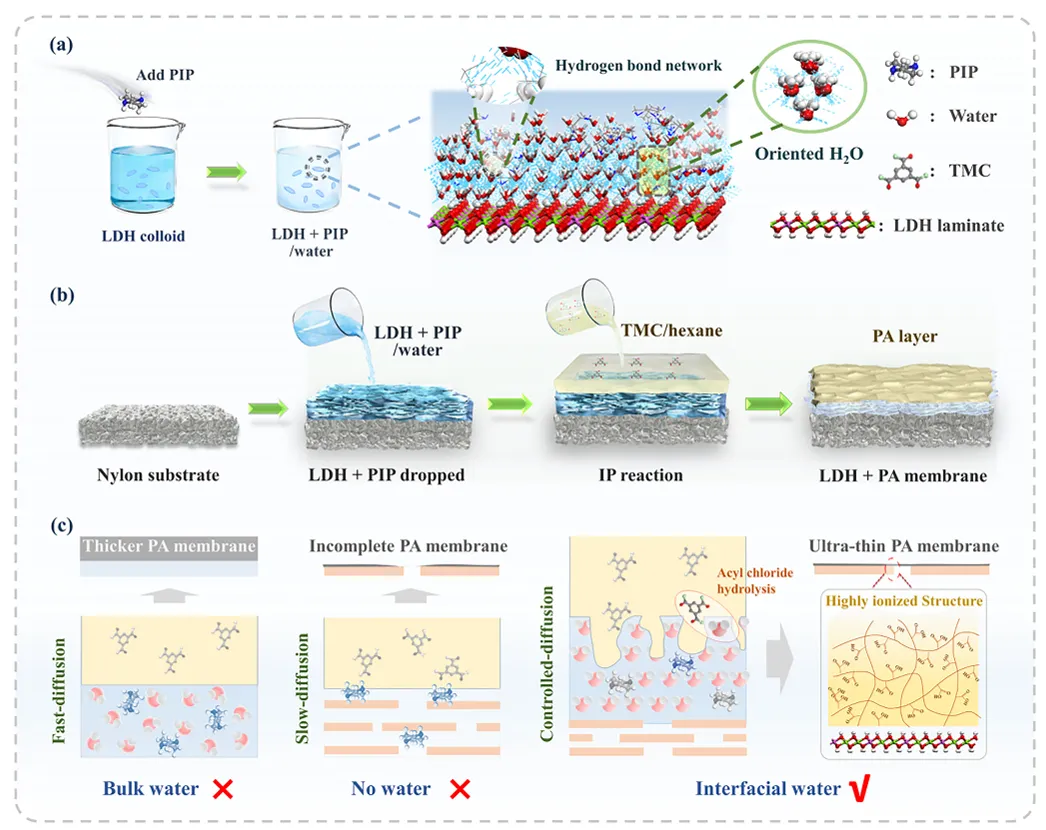

本研究的核心创新在于，利用一种叫层状双金属氢氧化物（LDH） 的二维纳米材料作为中间层。其关键在于，LDH表面均匀分布的羟基能诱导水分子在其表面形成有序排列。
抑制单体扩散：这种有序的“界面水”与胺单体（ Piperazine， PIP ）形成强氢键作用，显著减缓了PIP分子的扩散速度。
形成模糊界面：减缓的扩散和有序的水层共同导致水相与油相的界面变得“模糊”，有利于形成超薄且高电离度的聚酰胺层。
三 技术方案：LDH负载+界面聚合
制备LDH分散液：通过共沉淀法合成LDH纳米片胶体分散液。
构建负载中间层：将LDH分散液与PIP溶液混合后，涂覆在多孔尼龙基底上，形成负载PIP的LDH中间层。
界面聚合反应：在中间层表面滴加溶有均苯三甲酰氯（TMC）的有机溶液，触发界面聚合反应，形成超薄聚酰胺分离层。

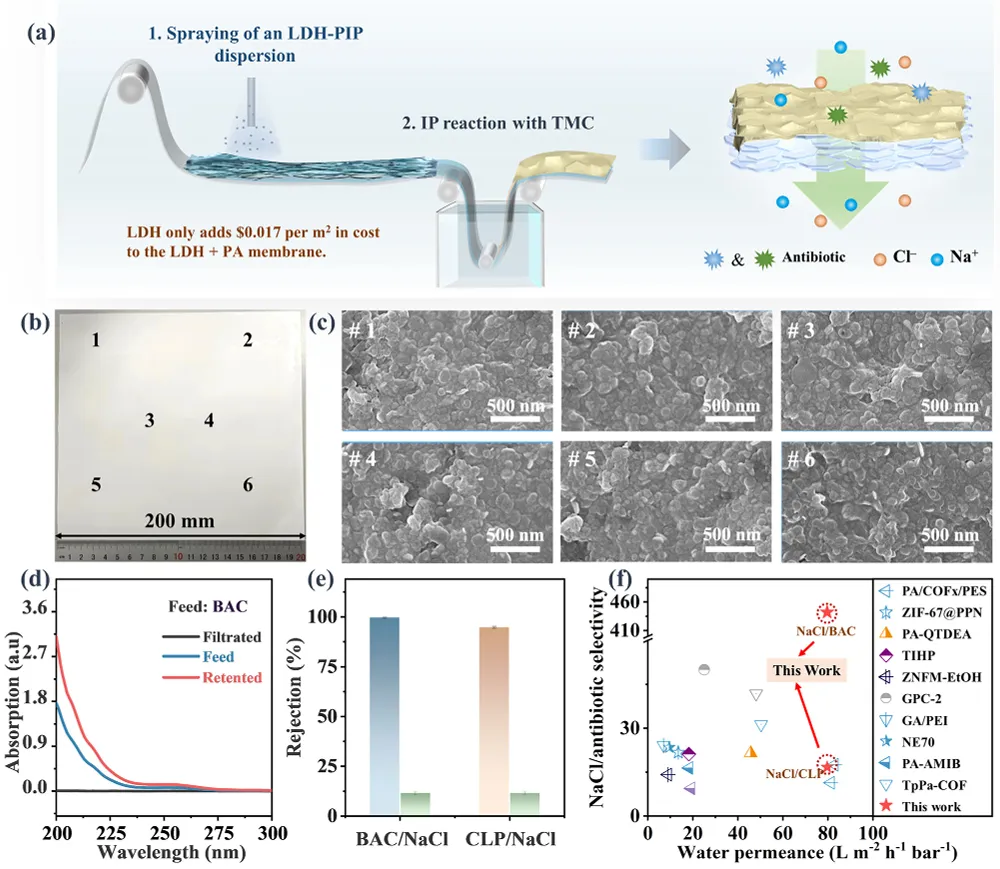

工艺可规模化：该工艺采用喷涂法结合界面聚合，操作简单，易于放大，具备规模化生产潜力。
四 性能优势：打破“ trade-off ”效应
该研究制备的膜（LDH+PA）性能卓越，成功打破了渗透性与选择性之间的“ trade-off ”效应。

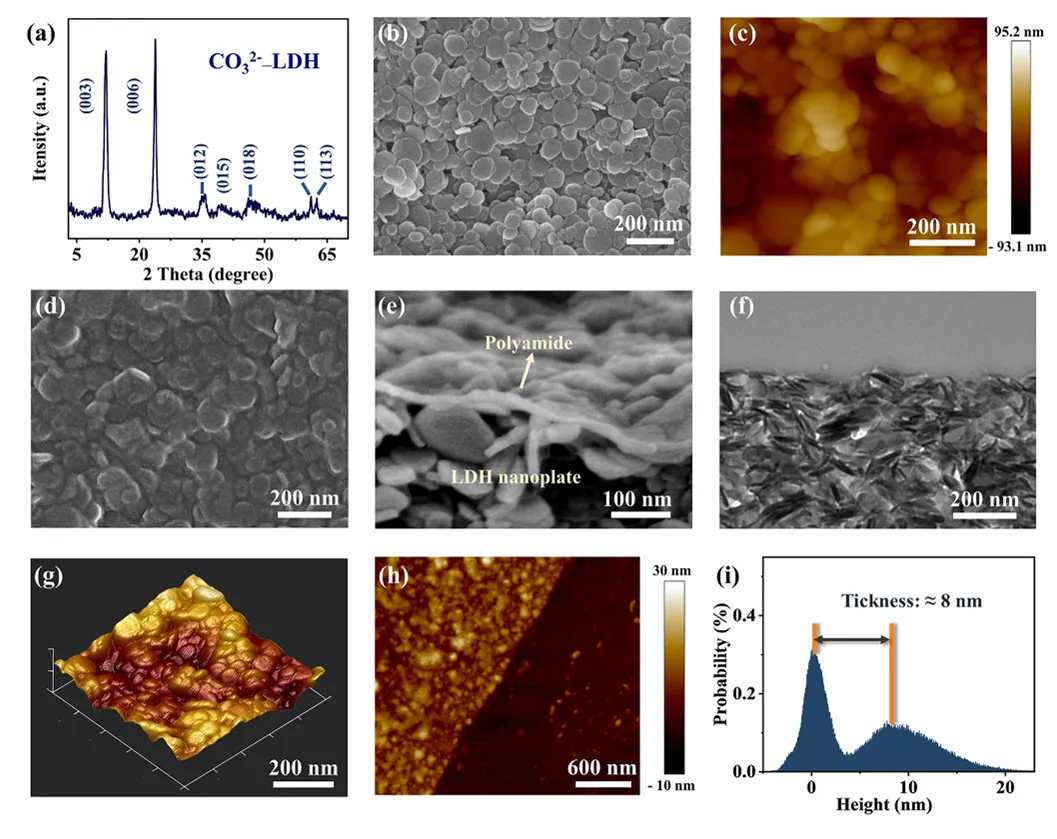

超薄厚度：聚酰胺层厚度可控制在8-12纳米之间。

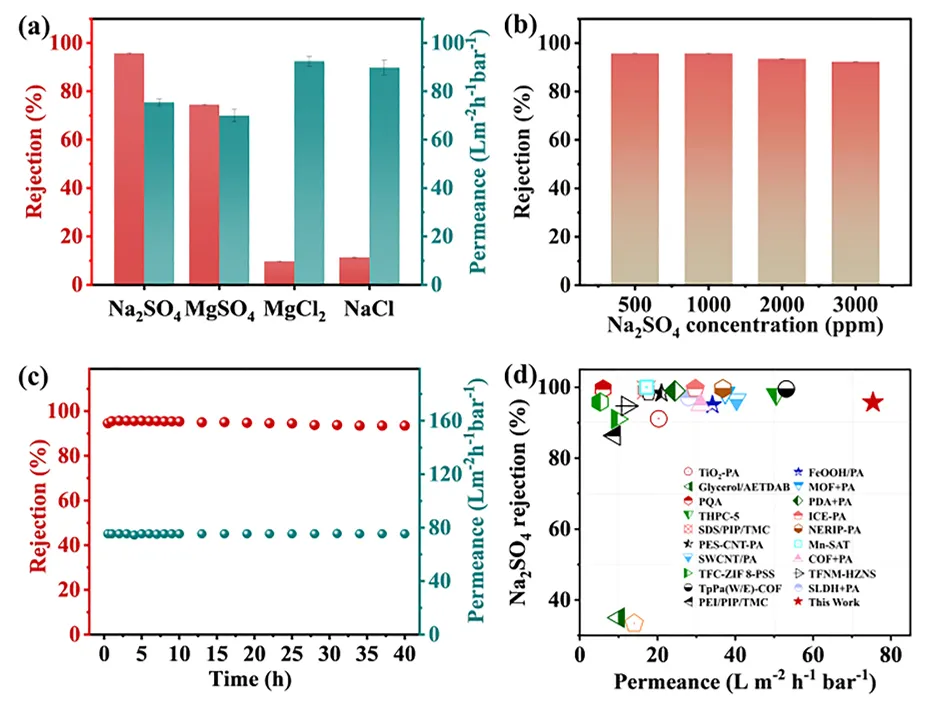

超高渗透性：纯水渗透率高达89.6 L m⁻² h⁻¹ bar⁻¹。
高选择性：对硫酸钠（Na₂SO₄）的截留率超过95%。
高电离度：膜表面具有高密度负电荷（COO⁻），强化了Donnan排斥效应。
抗生素脱盐：在分离抗生素（如杆菌肽）和氯化钠（NaCl）的混合物时，表现出极高的选择性。
五 总结与展望
这项研究通过调控二维材料表面的“界面水”来控制界面聚合反应，为制备下一代高性能纳滤膜提供了新思路。该技术工艺简单、材料易得且易于放大，在水处理、盐/染料分离、药物脱盐等领域具有广阔的工业化应用前景。
知识产权：论文和图片的版权归论文作者或单位所有，专利权归专利权人所有，文章如有不当内容，欢迎批评指正，如有侵权请联系后台删除或修改，感谢您的支持！
投稿：非常欢迎各位专家学者在材料科学通公上介绍课题组和企业的前沿科技成果！后台联系即可。
