夜雨聆风AI CAE 工具实践/第 03 期
Abaqus-MCP 配置的关键，不是把命令复制完，而是让 AI 客户端、外部 Python Server 和 Abaqus/CAE 插件指向同一条可追踪通路。
上一期我们拆解了 Abaqus-MCP：外部 MCP 客户端并不直接"控制 Abaqus"，而是通过 mcp_server.py 与 Abaqus/CAE 插件之间的 file-based IPC，把命令、状态和结果放到本地文件通道里传递。
这一期进入配置实战。本期只做三件低风险验证：连接检查、只读模型查询、视口截图回传。
本文边界：
●Abaqus 是商业软件，需要本地可用许可证。
●第一次测试只用空白会话或 demo 副本，不接生产模型。
●本文命令用于建立检查路径，不保证所有机器直接复制成功。
●本期只验证工具链连通，不解释仿真结果，也不证明它适合生产环境。
●1. 理解三层环境
配置这类工具时，最常见的误判是：AI 客户端里看到了工具，就以为 Abaqus 已经连上了。

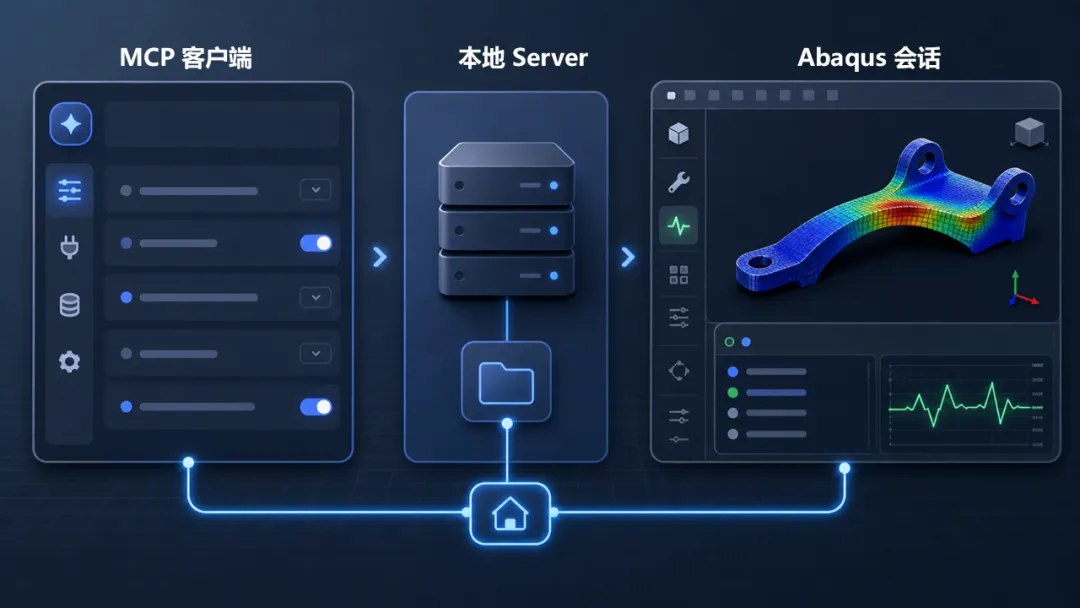

实际链路至少有三层：

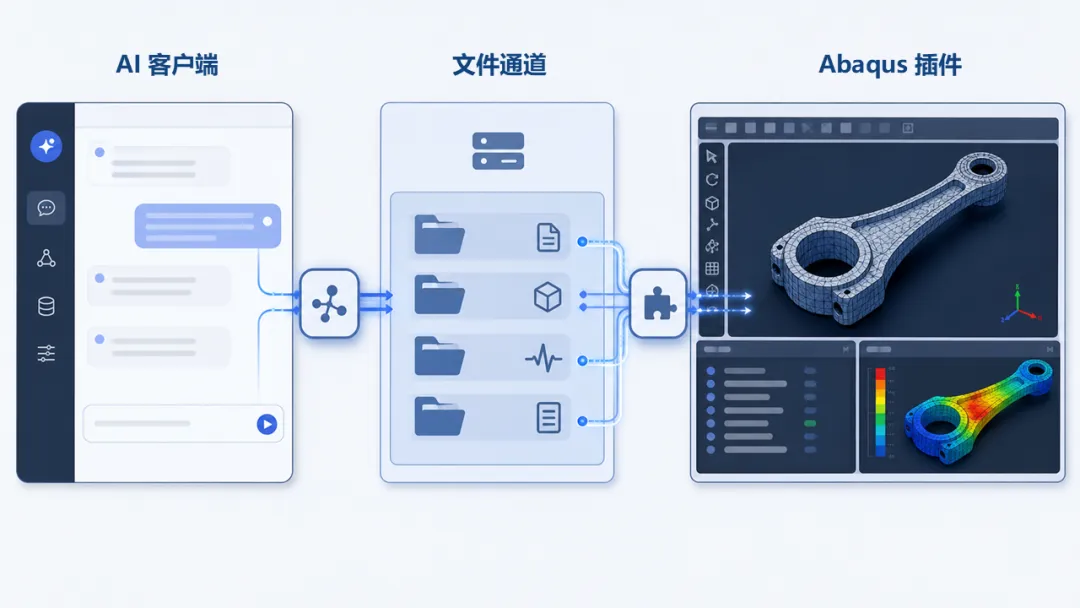

AI 客户端层 -> 发现并调用 MCP Server外部 Python MCP Server 层 -> 运行 mcp_server.py，写入 commands/Abaqus/CAE 插件层 -> 读取 commands/，执行后写回 results/
三层之间通过文件通道（file-based IPC）通信：commands/ 存放待执行命令，results/ 回写执行结果，status.json 维护心跳，mcp.log 留存操作日志。
| 层级 | 常见问题 | 优先排查 |
|---|---|---|
| AI 客户端 | server 配置路径不对 | MCP 配置、客户端日志、是否重启 |
| 外部 Python | mcp 依赖未装到当前解释器 | python --version、python -m pip show mcp |
| Abaqus 插件 | 插件未启动或 home 目录不一致 | status.json、mcp.log、插件菜单 |
| 文件通道 | commands/ 未消费 | 目录权限、心跳、启动模式 |
排错时优先定位是哪一层坏了，不要一上来就同时改客户端、Python 和 Abaqus 插件。
●2. 先记录环境，再装项目

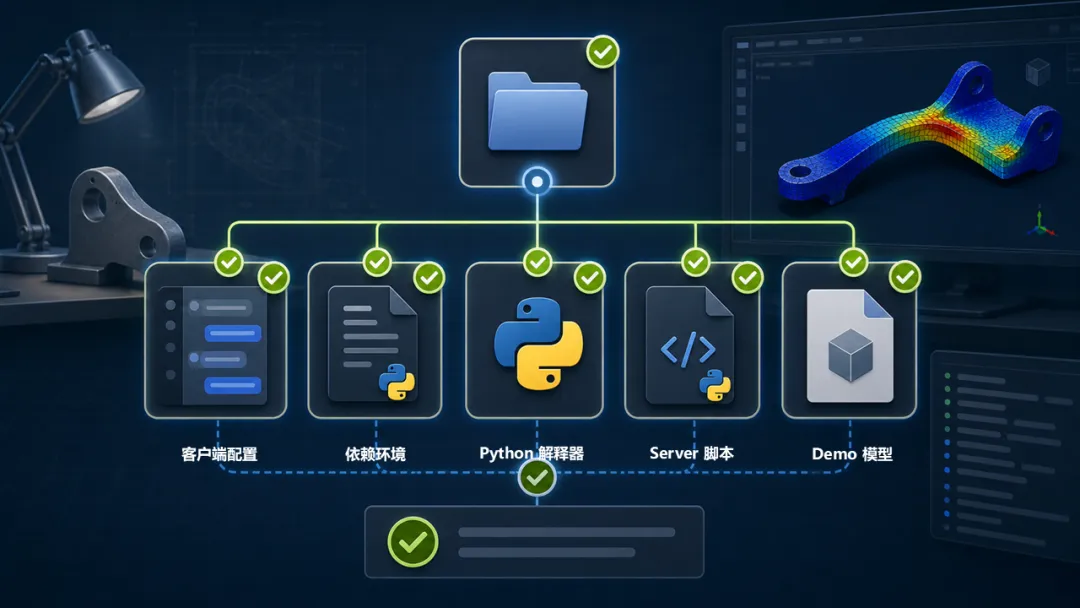

动手前，建议把这次配置的关键信息记下来——工程工具最怕的不是失败，而是失败以后无法复盘。
至少要记四类：环境（操作系统、Abaqus 版本、外部 Python 版本）、工具（Abaqus-MCP 的版本号或 commit hash、使用的 MCP 客户端）、路径（项目目录，如 %USERPROFILE%\.abaqus-mcp），以及测试用的模型（空白模型或 demo 副本）。再加上一个日期，方便日后回查。
然后是 README 给出的基础安装步骤：
git clone https://github.com/Cai-aa/abaqus-mcp.git $env:USERPROFILE\.abaqus-mcppip install mcp
装好后做个最小自检：
python --versionpython -c "import mcp; print('mcp ok')"Test-Path "$env:USERPROFILE\.abaqus-mcp\mcp_server.py"
注意路径写法的一致性：PowerShell 里常用 $env:USERPROFILE\.abaqus-mcp，而后续 MCP 客户端配置里通常会写成 C:/Users/.../mcp_server.py。两种写法可以共存，但必须指向同一个真实目录——不要出现正反斜杠混用、未转义反斜杠、用户名占位符没替换这类客户端解析不了的写法。
如果企业电脑限制用户目录写入，还要确认 .abaqus-mcp 可读写——这个项目依赖本地文件通道，目录不可写会直接变成连接超时。
●3. 让 Abaqus/CAE 加载并启动插件
外部 Python server 只是桥的一侧，真正执行 Abaqus 动作的是 Abaqus/CAE 会话内插件。这一节把插件装上，并选一种启动方式跑起来。
加载方式
README 提供两个方向，二选一即可（也可以同时用）：
方向 1 — 自动加载插件：复制 abaqus_v6.env.example 到用户目录的 abaqus_v6.env：
copy "$env:USERPROFILE\.abaqus-mcp\abaqus_v6.env.example" "$env:USERPROFILE\abaqus_v6.env"
方向 2 — 安装 GUI 插件菜单：把 abaqus_plugins/mcp_control 复制到用户 abaqus_plugins 目录：
Copy-Item -Recurse "$env:USERPROFILE\.abaqus-mcp\abaqus_plugins\mcp_control" "$env:USERPROFILE\abaqus_plugins\mcp_control"
如果已有自己的 abaqus_v6.env，不要直接覆盖。先备份，再合并。若 Abaqus 使用了不同 home 目录，需要在插件加载前设置 ABAQUS_MCP_HOME，让插件和外部 server 指向同一个 .abaqus-mcp。
这一步的验收不是"文件复制完成"，而是重启 Abaqus/CAE 后能看到插件菜单，或能在 console 中启动对应 MCP 控制逻辑。
选择启动模式
Abaqus-MCP v4.0 README 中列出三种启动方式：
| 模式 | 特点 | 建议场景 |
|---|---|---|
| mcp_start() / Background | GUI 理论上保持响应，但部分 Abaqus build 可能不稳定 | 试验、演示 |
| mcp_coop_loop() / Cooperative | 多数情况下较响应 | 交互测试 |
| mcp_loop() / Blocking | 会阻塞 console，但更可靠 | 首次配置优先尝试 |
第一次配置时，优先确认插件能稳定消费命令，再考虑界面体验。如果 background mode 不稳定，可以切到 cooperative 或 blocking。启动后先看 status.json 是否持续更新，再看 mcp.log 是否有异常——这两项都正常，才说明 Abaqus 这一侧已经准备好接收命令。
●4. 配置 MCP 客户端
客户端配置通常类似：
{ "mcpServers": { "abaqus-mcp-server": { "command": "python", "args": ["C:/Users/YourUsername/.abaqus-mcp/mcp_server.py"] } }}
不同客户端配置入口不同，本文不编造固定路径。前面在项目安装时已经验证过本机的 Python 能 import mcp，但客户端不一定调用同一个 Python——这是配置阶段最容易踩的坑。所以要重点检查四个共同点：
●command 指向哪个 Python。
●这个 Python 是否安装了 mcp。
●args 里的 mcp_server.py 是否存在。
●修改配置后，客户端是否已经重启或刷新 server。
也可以先在终端直接运行：
python "$env:USERPROFILE\.abaqus-mcp\mcp_server.py"
直接运行 server 可能表现为等待客户端连接或没有明显输出，这不一定是错误；但如果立刻报 ModuleNotFoundError、路径错误或 Python 启动失败，就需要先解决再回到客户端。
●5. 只读三步：连接、查询、截图
前面的章节都是搭路，从这一节开始才真正跑命令。本期的核心产出物就是这条只读闭环：

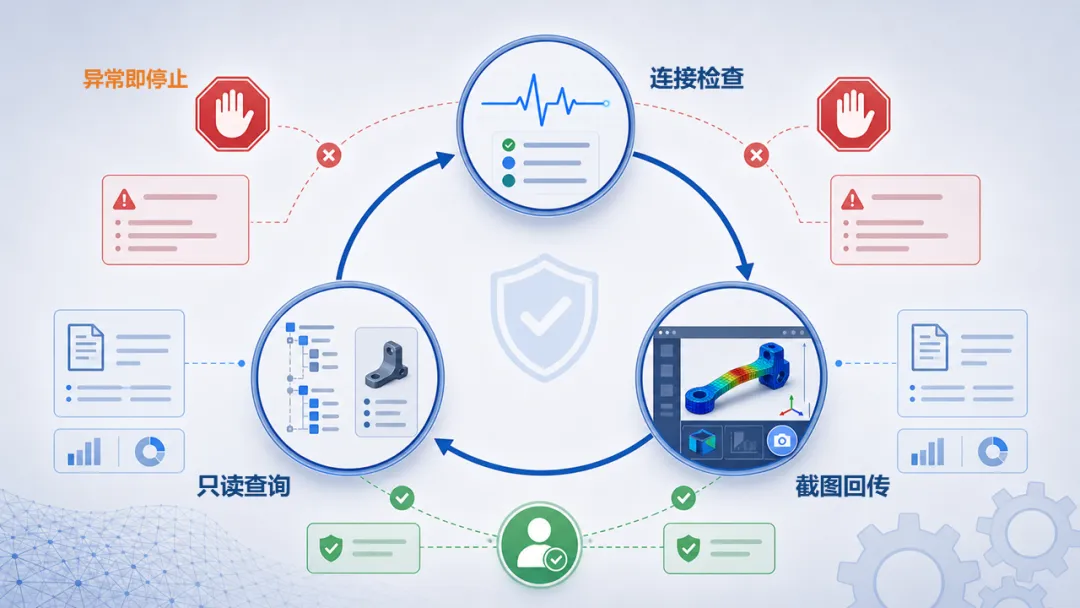

连接检查 -> 只读模型信息查询 -> 视口截图回传
推荐执行顺序：
1.打开 Abaqus/CAE。
2.打开空白模型或 demo 模型。
3.启动 Abaqus-MCP 插件。
4.确认 status.json 心跳更新时间。
5.在 AI 客户端中依次跑三步只读命令。
Step 1：连接检查
在 AI 客户端中调用 check_abaqus_connection 或 ping，预期返回包含（格式以版本为准）：
connection: okplugin_status: runningversion: v4.0.xuptime: ...
注意：客户端能看到工具，只说明 MCP server 可能被加载；连接检查成功，才说明外部 server 和 Abaqus 插件之间确实有响应。
如果第一条命令不稳定，不要继续后面两步，更不要执行 execute_script。先确认工具链，再开放更高权限。
Step 2：只读模型查询
连接通过后，下一步仍然不要建模、不要提交 Job、不要改文件：
请通过 Abaqus-MCP 查询当前 Abaqus/CAE 会话中的模型信息，只读取，不修改任何模型。返回模型名、部件、材料、Step、载荷、边界条件和 Job 列表。
如果当前是空白模型，返回空列表不一定是失败。真正的问题是调用超时、心跳停止、结果目录没有返回，或日志里出现 Python / 路径 / 权限异常。
Step 3：视口截图
请获取当前 Abaqus 视口截图，返回图片或 base64 图像结果。不要执行任何模型修改。
截图能证明工具链可以回传 GUI 状态，也为下一期的 ODB 和云图检查打基础。但截图不能替代模型数据，更不能替代工程判断。
验收清单
| 验收项 | 通过标准 | 不通过时先看 |
|---|---|---|
| 工具列表 | 客户端出现 Abaqus-MCP 工具 | MCP 配置、客户端日志 |
| 心跳 | status.json 时间戳持续更新 | 插件是否启动、home 目录 |
| 连接检查 | 返回 running / version / uptime | mcp.log、commands/、results/ |
| 只读查询 | 空模型返回空列表也可接受 | 当前会话是否加载模型 |
| 截图 | 返回图像或可追踪截图结果 | GUI 视口、screenshots 权限 |
常见报错速查
配置过程中如果卡住，可以先对照下表判断问题更可能出在哪一层：
| 症状 | 可能原因 | 排查 |
|---|---|---|
| 工具列表为空 | MCP 配置未加载 | 重启客户端，检查 JSON 路径 |
| import mcp 失败 | 依赖未安装到当前解释器 | python -m pip show mcp |
| 插件菜单不显示 | 插件目录未复制或 Abaqus 未重启 | 检查 ~/abaqus_plugins/mcp_control/ |
| 调用超时 | 插件未运行或心跳停止 | 查看 status.json、mcp.log |
| commands/ 堆积 | 插件未消费命令 | 重启插件或改用 blocking mode |
| 路径含空格出错 | 配置路径未正确引用 | 使用完整路径和引号 |
什么时候该停
只读三步任何一步异常，都要停下来确认，不要硬推进：
●status.json 不更新时，不要继续执行 execute_script。
●AI 客户端看不到工具时，不要反复改 Abaqus 插件——回到 §04 检查配置。
●模型信息查询失败时，不要直接提交 Job。
●当前打开的是生产模型或不可回滚目录时，停止测试，换 demo 副本。
●6. 结语：让 AI 先站到门口
这一期的目标不是让 AI 跑仿真，而是确认它有没有以一种可观察、可排查、可停止的方式连到 Abaqus/CAE。
工具列表只是入口。只有 status.json 心跳在更新，连接检查能返回状态，只读模型信息能取回，视口截图能回传，我们才可以说这条通路初步成立。
到这一步，AI 还没有获得工程判断权。它只是从聊天窗口走到了 Abaqus/CAE 的门口，能够读状态、拿证据、把问题暴露在日志和文件通道里。真正进入建模、提交 Job、读取 ODB 之前，脚本内容、作业名、输出目录和结果解释都还要放到人工确认点下。
下一期，我们会在这条连接基础上做一个最小结构仿真闭环：创建 demo 模型、提交 Job、读取 ODB、返回截图和结果摘要。重点仍然不是“自动完成仿真”，而是让每一步工具调用都可确认、可追溯、可复核。
让 AI 连上工具只是开始；让每一次调用都留下证据和确认点，才是工程自动化真正的门槛。
