近年来,随着生成式人工智能与CAD/CAE系统的深度融合,机械设计与工程制图领域正在发生结构性变化。尤其是在参数化建模、特征识别与自动化工程图生成方面,AI已经从辅助工具逐步演进为参与设计流程的重要技术节点。这一趋势正在重塑机械设计师的工作方式与能力边界。

从传统机械设计流程来看,设计工作主要依赖工程师基于经验与标准规范,在三维建模软件中逐步构建几何特征,并完成工程图表达、尺寸标注及公差设计。以典型零部件为例,如圆柱体结构、阶梯孔、同轴孔系及螺纹结构,其建模过程高度依赖人工操作与重复性特征输入。这一过程虽然成熟稳定,但效率受限于人为操作成本与标准化程度。

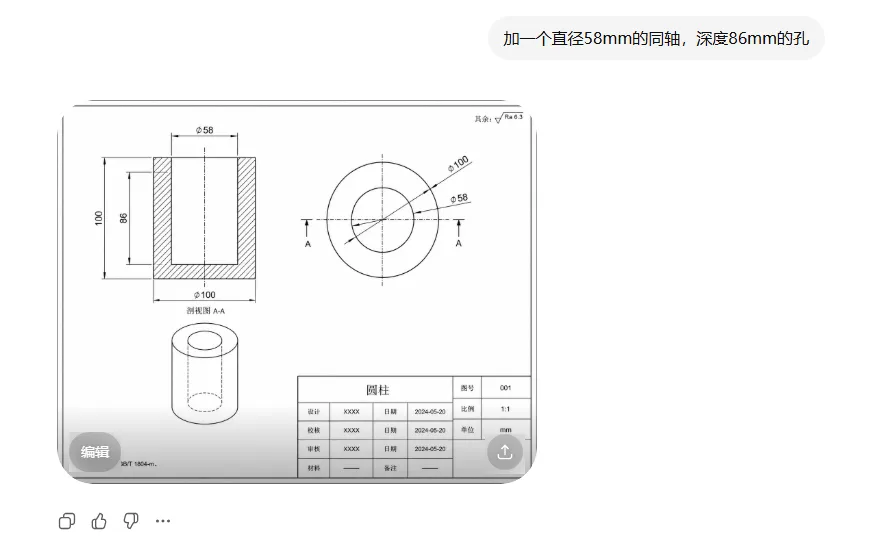

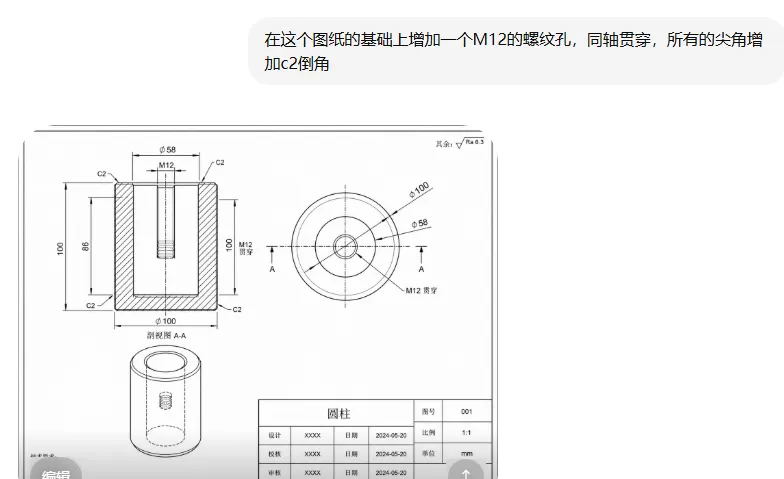

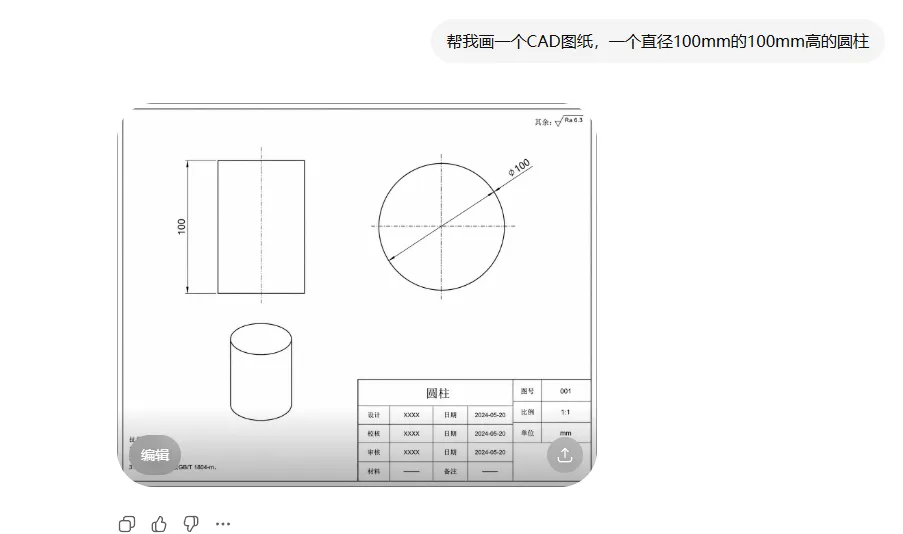

随着AI辅助设计系统的发展,上述流程正在发生显著变化。当前部分AI工具已能够基于自然语言输入或结构化参数描述,自动生成三维模型及工程图雏形。例如,输入“直径100mm、高100mm圆柱体,增加同轴58mm盲孔,深度86mm,并设置M12贯穿螺纹孔及C2倒角”等指令,系统即可生成基础几何模型,并完成部分工程特征的自动匹配。这标志着机械设计正从“几何驱动”逐步向“语义驱动+参数驱动”转型。



从技术影响层面分析,这一变化主要体现在三个方面:
第一,设计效率结构重构。 AI正在接管大量标准化、规则化设计任务,如孔系生成、标准件调用、特征倒角、基础标注等,使工程师从重复性操作中解放出来,设计周期显著缩短。设计工作重心逐步从“绘图执行”转向“设计意图定义”。
第二,设计方法论发生转变。 传统CAD体系以逐步建模为核心,而AI驱动的设计模式更强调需求表达与方案生成能力。工程师通过描述功能需求或结构约束,即可获得多个设计方案,并在系统推荐基础上进行筛选与优化。这一过程强化了“方案生成—工程决策”的闭环,而弱化了“逐步建模”的操作链条。
第三,工程决策权重上移。 尽管AI在几何生成方面能力显著提升,但在工程可行性判断方面仍存在局限,例如材料选型合理性、应力分布合理性、加工工艺约束(刀具可达性、装夹方式、加工顺序)以及行业标准(如API、ISO等规范)适配能力仍需人工校核。因此,工程师的核心价值正在向高阶工程判断与系统设计能力集中。
同时也应客观认识到当前AI在机械设计领域的技术边界:
其一,对复杂非标工况的工程理解仍不稳定,可能生成“几何正确但工程不可用”的设计;
其二,对制造工艺链的全流程约束理解不足;
其三,对行业规范体系的完整映射能力仍处于发展阶段。
因此,现阶段AI更适合作为“高效设计辅助系统”,而非独立设计主体。
从发展趋势来看,机械设计行业正在形成新的分层结构:基础建模与标准化制图将高度自动化;中层结构设计将依赖AI生成与工程筛选;而系统级设计与关键工程决策仍将由具备深厚经验的工程师主导。这一分工模式将长期共存,并持续演进。
总体而言,AI并未削弱机械设计师的专业价值,而是对其能力结构进行了重构。从“绘图执行者”转向“工程定义者”,从“几何构建”转向“系统设计与决策优化”,将成为未来机械工程师的核心发展方向。在高复杂度工程领域,如油气装备、井下工具及测井仪器设计中,这一趋势将体现得更为明显。
