AI算力狂飙背后,功率半导体正上演一场“静默革命”

当全球目光聚焦于英伟达GPU的算力跃迁与大语言模型的参数竞赛时，一场更为底层、却同样深刻的产业变革正在悄然发生——功率半导体，这个长期隐身于电子系统后台的基础器件，正被AI算力的爆发式增长推至舞台中央。

过去，功率器件只是标准化配件，负责最朴素的“开与关”和“升与降”，在服务器电源、变频空调或工业电机中按部就班地工作。它们的性能参数被写在数据手册的末页，成本被压缩在BOM表的边角，既无关算力名次，也无关算法精度。在那时，功率器件是电子世界沉默的“搬运工”，只要耐压够、电流足、散热勉强过关，便算尽职尽责。

但AI改变了这一切。

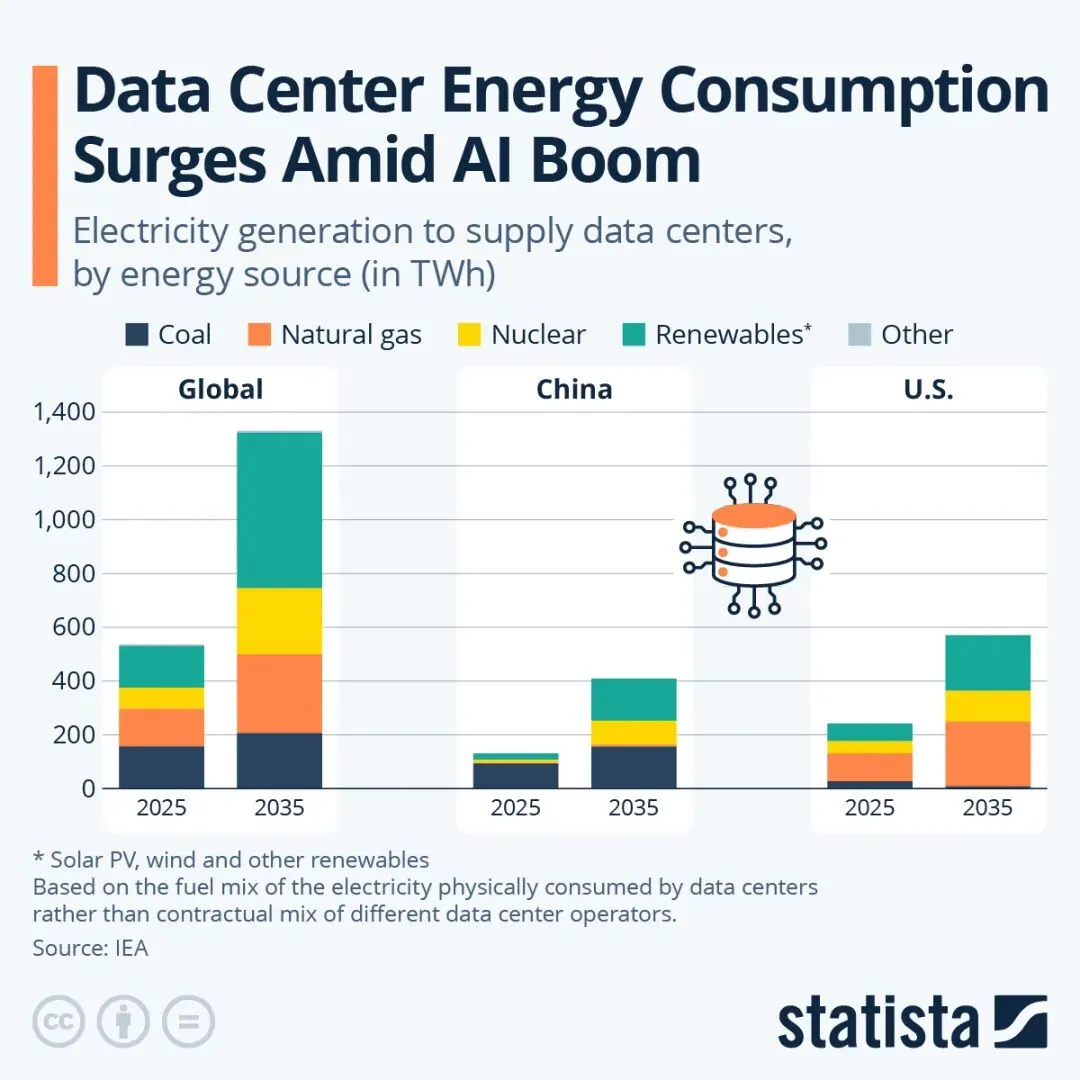

图1.全球、中国、美国数据中心电力消耗激增趋势

（图源：Statista）

当训练一个千亿参数的大模型需要数千张GPU连续运转数周，当单台AI服务器的峰值功耗从几千瓦骤然攀升至十几千瓦乃至更高，电力不再是廉价的“背景供给”，而变成了决定算力能否持续堆叠的硬约束。每提升1%的电源转换效率，就意味着一个中等规模数据中心每年可以节省百万级的电费开支；每降低几毫欧的导通电阻，就可能在极限负载下避免一次因过热触发的降频或宕机。因此，功率器件的好坏不再只关乎配套，而是直接锁定了算力密度、机架功耗上限和电能利用效率的优化天花板。

于是，一场针对功率器件的“定向进化”正被AI强行启动。

AI算力的指数级扩张，正将功率半导体从“后台配角”推至“核心瓶颈”——这一论断并非修辞，而是当前数据中心产业链正在发生的事实。

据悉，在AI训练集群中，GPU的算力密度每两年翻一番，但供电架构的功率密度提升速度却远远滞后。以英伟达H100集群为例，单机柜峰值功耗已突破40kW，而下一代B300系统预计将超过100kW。这意味着，从电网到GPU核心之间，功率转换链路必须经历交流/直流、高压/低压、多相稳压等多级变换，每一级都伴随能量损耗，而每一级损耗最终都以热量形式叠加在散热系统上。

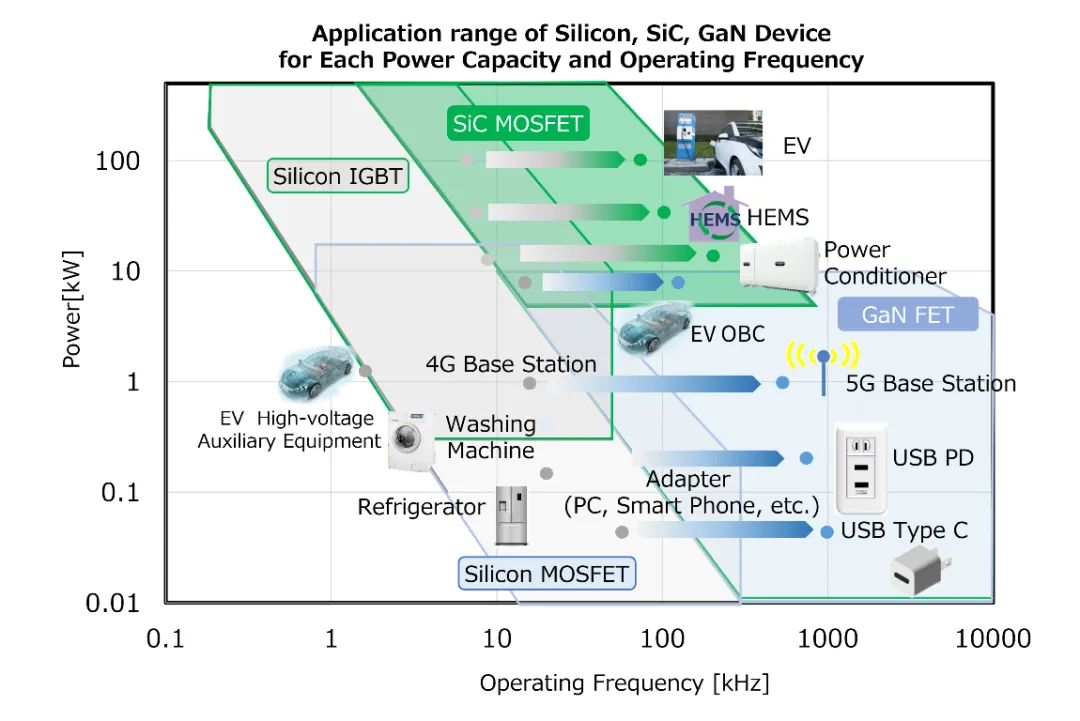

图2.SiC vs GaN vs Si 器件应用矩阵

（图源：Sanken Electric）

当前，主流服务器电源方案仍以硅基MOSFET为主，其导通电阻和开关损耗在高压高频场景下已逼近材料极限。对比之下，以氮化镓和碳化硅为代表的第三代半导体，在击穿电场强度、电子迁移率和热导率等关键指标上全面超越硅基器件，理论导通损耗可降低50%以上，开关频率可提升3～5倍，显著缩小变压器和滤波元件的尺寸，在同样机架空间内释放更多功率密度。

但材料迭代只是效率突围的技术路径之一，更深层的变化在于，AI负载的剧烈波动性彻底改变了功率器件的设计逻辑。传统服务器电源面向相对平稳的CPU负载设计，而AI训练任务呈现“脉冲式”功耗特征——在梯度计算与参数同步之间，电流可在毫秒级内从20%跃升至100%。这对功率器件的动态响应、热循环耐受力和长期可靠性提出了更高的要求。为此，头部功率半导体厂商已将“AI级”作为新的产品定义维度，在封装层面引入双面散热、银烧结和嵌入式Die技术，在驱动层面集成智能电流检测和自适应死区控制，使功率级从“被动执行”转向“主动适配”。

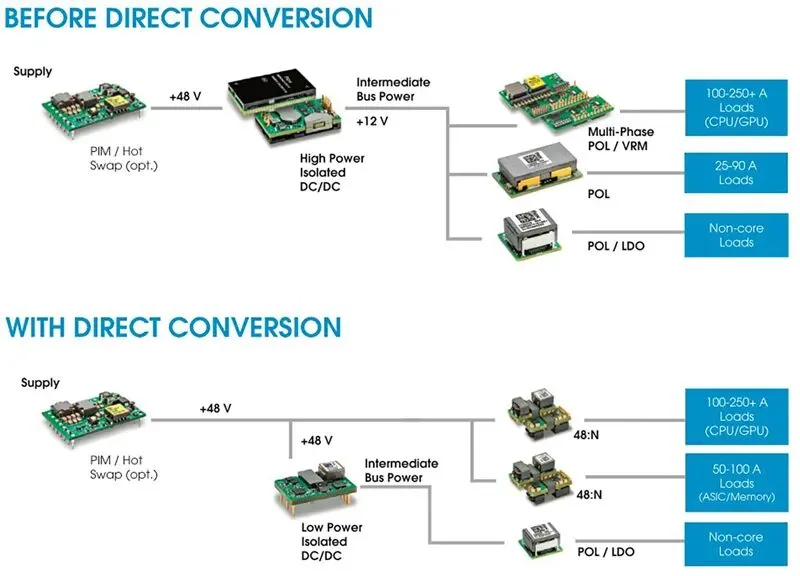

图3.48V直供架构 vs 传统12V架构对比

（图源：Power Systems Design）

更进一步观察，效率突围的边界正在从单个器件延伸至全链路协同。英伟达在2025年3月推出了800V高压直流供电架构，以更高电压降低传输电流，大幅减少铜损与线径，支撑100kW+机柜，供电效率突破97%，而这一架构的实现依赖于耐压更高、开关更快的新型功率器件。类似地，英伟达与台积电合作开发的硅基氮化镓工艺，试图将功率级与逻辑芯片异质集成，从根本上缩短电流路径，消除连接寄生参数。

可以说，AI算力竞赛已从“每一Flop”延伸到“每一瓦特”。当制程微缩逼近物理极限，算力的下一轮提升将越来越依赖供电效率的边际改善。而功率半导体，作为连接电与算的唯一物理接口，正从BOM表末尾的“配角”变成决定整个系统性价比与可持续性的“新锚点”。这场静默革命的实质，是用材料的极限突破和架构的系统重构，为算力的持续狂奔铺平每一米电路轨道。

02

国产替代纵深推进，功率器件迎来“黄金窗口”

AI算力的爆发式增长，正在从根本上重塑功率半导体的国产替代路径。

一方面，需求结构的跃迁打开了新的竞争窗口。传统功率器件的市场增长主要依赖新能源汽车与工业变频，而AI数据中心对供电效率与功率密度的极致追求，将宽禁带半导体推上了不可替代的位置。从12V低压架构向48V乃至800V高压直流的升级，意味着每一代供电标准的迭代都是一次供应链的重新洗牌——国产厂商不再只是跟随国际巨头的技术路线，而是在新架构的定义期就获得了同台竞技的入场券。

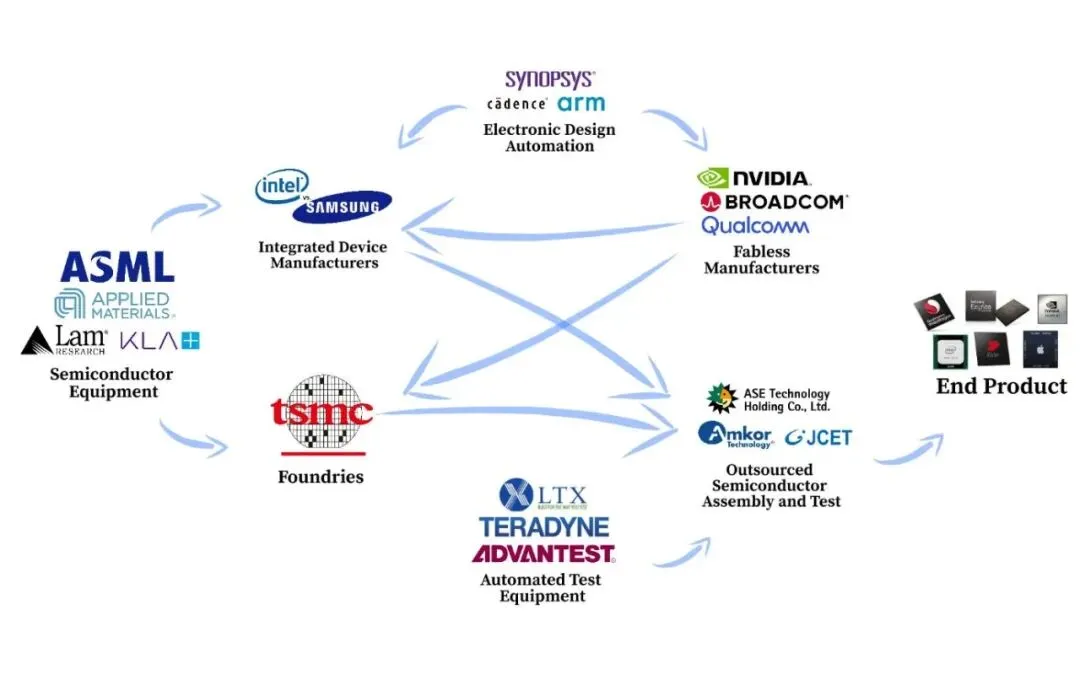

图4.全球半导体供应链生态图

另一方面，国际龙头的阶段性困境进一步释放了市场空间。近年来，海外SiC头部企业面临产能扩张不及预期、成本居高不下等经营压力，客观上为国产替代创造了有利时机。AI数据中心由此成为国产功率器件实现“弯道超车”的核心赛道。

于是，行业机遇正从三个维度加速展开。

·传统硅基领域，IGBT、MOSFET等产品的国产化率持续提升，中低端环节已实现规模化替代，为向高端延伸奠定了产业基础；

·第三代半导体领域，SiC与GaN功率器件的市场增速远超行业平均水平，8英寸SiC衬底的量产突破打破了长期垄断，良率提升与成本下降使国产产品具备了与国际厂商正面竞争的经济性；

·系统级层面，AI服务器电源对“从AC到DC、从高压直流到芯片核心供电”的全链路解决方案需求，催生了电源管理芯片、驱动芯片等配套产品的爆发式增长，国产厂商正加速进入国际头部算力企业的供应链体系。

除此之外，政策与资本的双重加持进一步放大了这一趋势——国家大基金重点投向第三代半导体产业链，多个地区已形成具备规模效应的产业集群，覆盖材料、设计、制造到封测的全环节生态日趋成熟。

然而，机遇背后仍有结构性短板。尽管中低端产品国产化率已超六成，但高端车规级SiC模块、超高压IGBT等核心领域仍高度依赖进口，第三代半导体整体国产化率尚不足5%。国际巨头正通过合资建厂等方式加码中国市场，竞争格局日趋复杂。

可以预见的是，这场由AI算力革命引爆的功率半导体变革，远非简单的市场份额再分配，而是一次产业话语权的根本性重构。面向未来，国产厂商面对的不再是“追赶者”的宿命剧本，而是“定义者”的历史机遇。

————
