配电柜安装避坑指南:5个常见“雷区”和它们的“拆弹手册”

干了这么多年工地，大家都明白一个理儿：配电柜装好了，系统就稳了半壁江山；可要是装得毛糙，轻则返工拖工期，重则埋下安全隐患，以后查起故障来，能把人逼疯。今天咱不说规范条文，就聊聊配电柜安装中最容易踩的5个“坑”，以及怎么把它们填得平平整整。都是现场摸爬滚打出来的经验，希望能帮朋友们少走一些弯路。

雷区一：接地“悬空”，PE排成了摆设

常见病状：基础槽钢焊得挺牢，柜体也立得周正，可偏偏忘了把槽钢和柜内的PE母排连起来。有人觉得“槽钢埋地了，自然就接地了”，这想法要不得——槽钢和柜体之间如果没有可靠的电气通路，一旦柜内漏电，金属框架可能带电，保护装置却不会跳闸，酿成大祸。

拆弹手册：记住一句话——“硬连接不如软搭桥”。基础槽钢和柜内PE排之间，必须用不小于6mm²的多股铜芯软导线跨接，两头压接接线端子，拧紧螺栓，再贴上黄绿双色的接地标识。这活儿看着小，关键时刻能保命。同时，柜门的金属框架、活动面板，也别忘了用编织铜带跟PE排“握手”，确保每一块金属都“有根”。

雷区二：回路标识“打游击”，系统图“失踪”

常见病状：柜子送电了，调试人员对着几十个开关一脸懵——哪个回路管照明？哪个是空调？哪个是消防泵？全靠猜。更别说系统图，要么没贴，要么贴的是一张皱巴巴的复印件，过两天字迹就模糊了。等以后检修拉闸，拉错了回路，那叫一个抓狂。

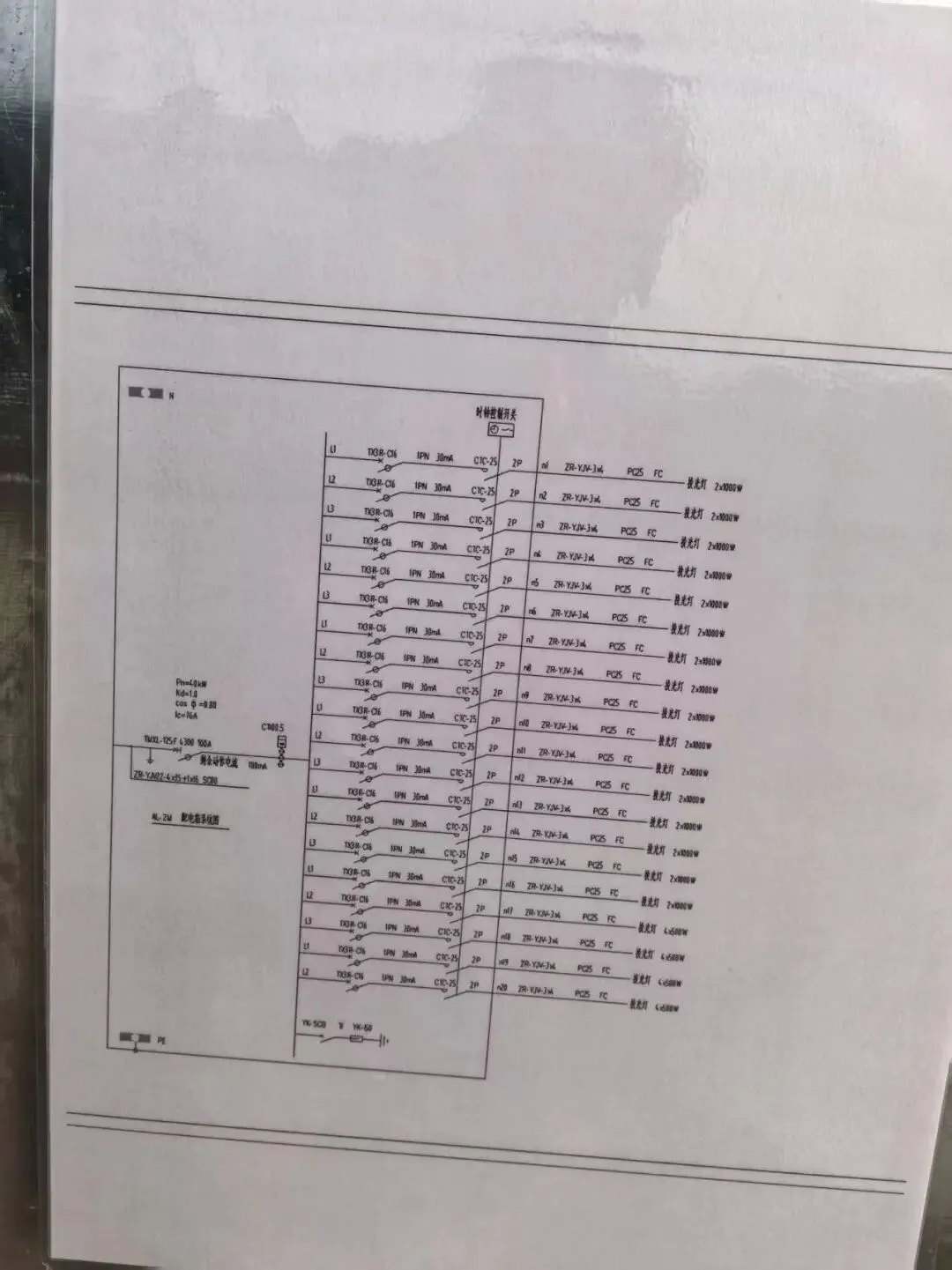

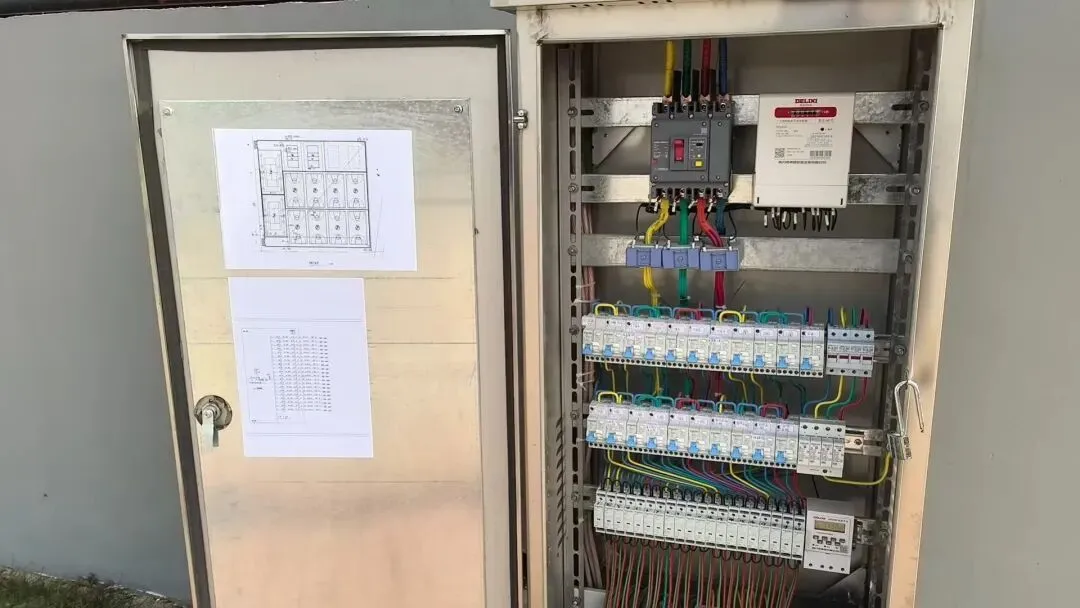

拆弹手册：在柜子通电试验之前，必须把系统图“定居”在柜门内侧——最好用防水耐磨的亚克力板封住，永久保存。每一个出线回路，都要套上白色热缩管或粘贴式标识牌，上面写清楚回路编号、所带设备名称和位置（比如“A1-3F-照明-走廊”），字迹要工整，推荐用标签打印机，防油防褪色。别嫌麻烦，现在多花十分钟，日后省下十小时。

雷区三：消防柜“隐身”，紧急时刻找不着北

常见病状：所有配电柜排成一排，外观长得一模一样，消防泵柜、喷淋柜、普通照明柜傻傻分不清。真到了火场，消防队员或值班员要在浓烟和紧张中一个个拉开柜门去找，耽误的每一秒都是生命。

拆弹手册：消防专用柜必须“自成一派”——在柜体正上方和柜门中央，粘贴红底白字的“消防电源”铭牌，尺寸要比普通标识大一号。如果现场有备用消防电源（比如双路供电或发电机），那备用柜要在主柜旁边，用“主用”“备用”清晰区分。不同消防设施（消火栓泵、喷淋泵、排烟风机）的柜子，再分别贴上子标识。总之，让人三米之外就能一眼锁定目标。

雷区四：柜内配线“盘丝洞”，检修愁断肠

常见病状：打开柜门，里面导线横七竖八，有的搭在断路器上，有的悬在半空，甚至不同回路的导线绞在一起。查线时得一根根捋，像拆毛线团，稍有不慎还碰触带电部分。

拆弹手册：规矩就一条——“横平竖直，绑扎成束”。所有进出线在柜内沿走线槽或线夹敷设，按支路分开，每间隔一段用尼龙扎带扎紧，但别扎死，留点余量。每个线头要套上号码管，与原理图一一对应。不同电压等级（比如控制线220V和信号线24V）要分层或分槽敷设，避免干扰。固定要牢靠，防止运行震动导致接头松动。

雷区五：开孔“任性”，护口“缺席”

常见病状：有些工人图省事，现场用气割在柜顶或柜底烧洞，管径和孔洞大小不匹配，管子进去晃晃悠悠；更甚者，开完孔不装护口，锋利的金属边缘直接“咬”住电缆绝缘皮，时间一长，绝缘磨破，短路事故就在所难免。

拆弹手册：首先，管进柜必须“一管一孔”，孔径比管外径大1~2mm最合适，绝不能用电气焊，要用开孔器或液压冲孔。孔边必须装上配套的塑料或橡胶护口，保护电缆。如果是桥架或线槽进柜，那要在柜体上开长方形孔，孔周用绝缘胶条或专用护边包好，防止划伤电缆。最聪明的做法是——柜子定做前，就和技术人员把进出线方式、孔位尺寸敲定，要求厂家预留敲落孔或做成活动盖板，这样现场就免了开孔这档子麻烦事，既美观又安全。

最后说两句

配电柜安装，说到底是个“细心活儿”。不图快，只图稳；不靠经验硬来，得按规矩办事。上面这五个雷区，个个都是前辈们用教训换来的。咱们做工程的，既要对自己负责，更要对使用的人负责。每次合上柜门之前，多问自己一句：接地可靠吗？标识清晰吗？走线顺眼吗？如果答案都是“是”，那这柜子就算装到位了。
