PDMS E3D输出STP的源码

     PDMS和E3D是有自带的功能输出STP格式文件的，但刚接触软件的朋友可能对界面不熟悉，还需要花时间找下。我翻了下软件输出STP的源码，可以做成宏文件，直接调用。

软件自带输出界面

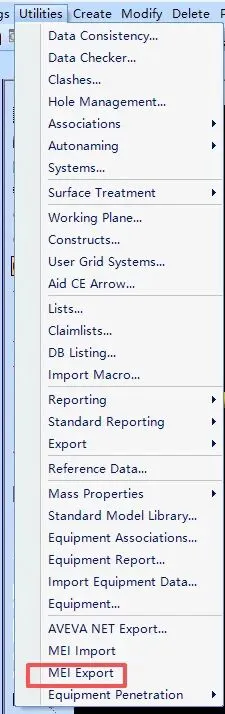

PDMS自带输出STP

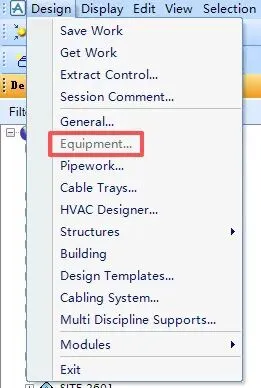

需要先切换到equipment模块

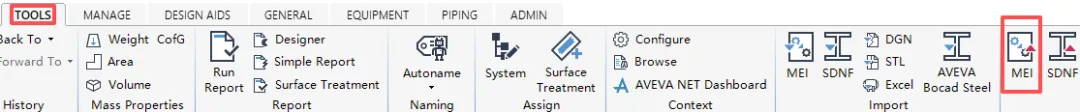

E3D自带输出STP

输出STP源码

源文件中输出STP的代码，核心就几行指令

!name = !!ce.name!namn = before('$!!ce.namn','/')!file = |D:\| + !namn + |.stp|export system /explantmcadexport file"$!file" overexport holes onexport $!nameexport finish

更多需求

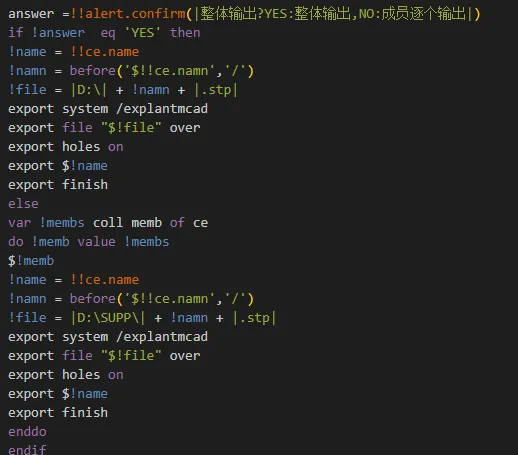

有时候并不想输出当前一个整体，或者业主有要求一台设备或者一个管道输出一个STP，我又加了个判断，可以选择输出当CE或者CE MEMB。优化后的宏指令如下(默认放在D盘根目录，可以自己修改)
