Android WiFi 源码分析(二):Framework 与 HAL — 从点击开关到 HAL 就绪

你点了一下"WiFi"开关，屏幕上的图标转了两圈，WiFi 列表就出现了。这半秒钟里，Android 系统做了多少事？从 Java 框架的权限检查，到状态机的层层调度，到 HAL 进程的拉取、再到内核 netlink 通道的建立——本文从点击开关开始，一路追踪到 HAL 就绪那一刻，把整条链路的代码打开来看。

本章导读

本章比喻：WiFi 打开的过程，就像给一栋大楼供电。你按下墙上的开关（WifiManager），电流不会直接到电器——它要先经过配电箱的断路器检查线路是否安全（WifiServiceImpl 权限校验），再由总调度室决定启用哪条供电线路（ActiveModeWarden + WifiController 状态机），然后逐级合上楼层配电柜的闸（ConcreteClientModeManager → ClientModeImpl），最后接通大楼与电网之间的变压器（HAL → nl80211 → kernel）。每一层都有自己的"保险丝"和"合闸顺序"，跳过一个环节整栋楼都不会有电。

你将学到：
•Android WiFi 从 App 层到 HAL 就绪的完整调用链•WifiServiceImpl 的 6 道权限/场景闸门•ActiveModeWarden + WifiController 的状态机驱动机制•ConcreteClientModeManager 与 ClientModeImpl 的初始化流程•HalDeviceManager → AIDL/HIDL → 厂商 .so 的加载链路•QCOM 与 MTK 厂商 HAL 的实现差异•nl80211 netlink 通道的建立方式

数据来源：
•packages/modules/Wifi^[1]（AOSP WiFi Framework，Java）•hardware/interfaces/wifi^[2]（AIDL HAL 默认实现，C++）•hardware/qcom/wlan/qcwcn/wifi_hal^[3]（高通 QCOM 厂商 HAL）•hardware/mediatek/wlan/wifi_hal^[4]（联发科 MTK 厂商 HAL）

代码说明：本文所有代码块均来自真实源码，有部分精简（去除 log 行、注释行），核心逻辑完整保留。文件路径标注在代码块首行注释。

一、点击 WiFi 开关后，第一行代码在哪里执行？

一句话总结：App 层的 WifiManager.setWifiEnabled() 只是一个薄壳，真正的逻辑在系统进程 system_server 中的 WifiServiceImpl。

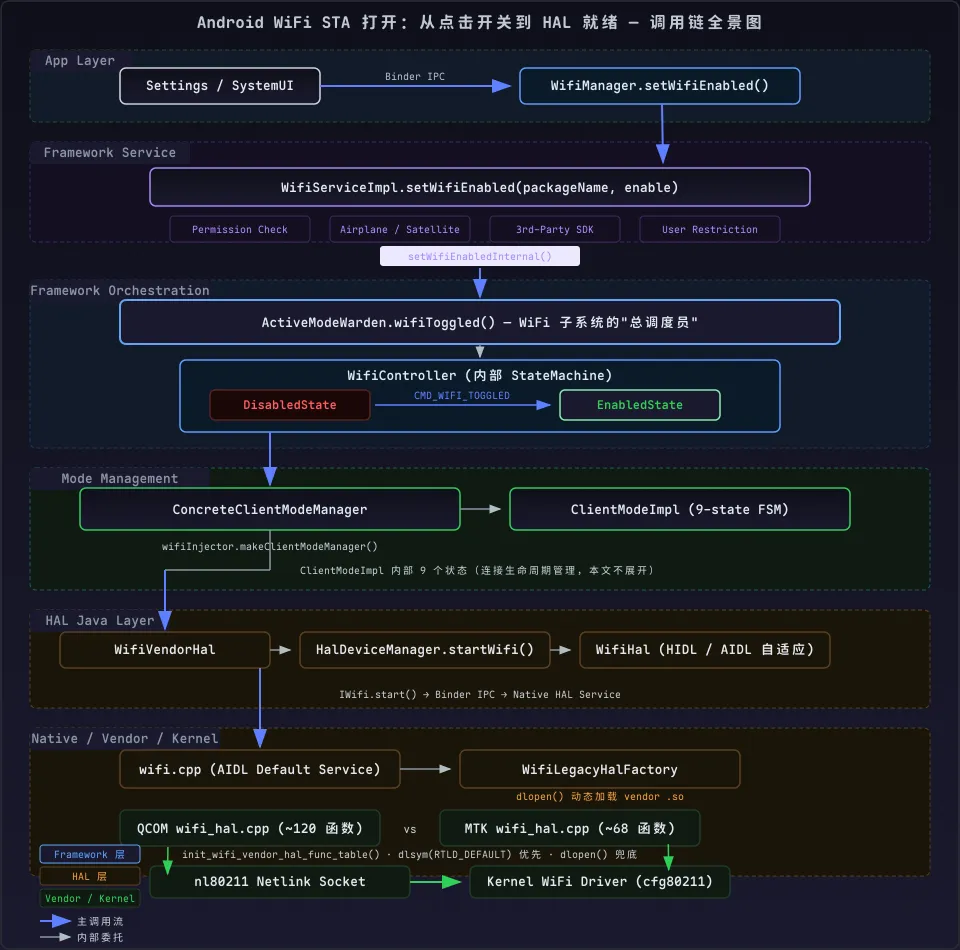

1.1 架构全景图

这张图覆盖了从 App 层到内核的完整调用链，建议先花 30 秒建立整体印象，再逐层深入。

图中最关键的几条线：

•蓝色箭头 = 主调用流（跨层传递，跟随它就能走完整个链路）•灰色箭头 = 内部委托（同层组件间的方法调用）•绿色箭头 = Vendor HAL 到内核的 nl80211 通道

1.2 WifiManager.setWifiEnabled() — 它真的什么都没做

你在 Settings 里点击 WiFi 开关，最终会调用到 WifiManager.setWifiEnabled()：

// packages/modules/Wifi/framework/java/android/net/wifi/WifiManager.java@Deprecatedpublic boolean setWifiEnabled(boolean enabled) {    try {        return mService.setWifiEnabled(mContext.getOpPackageName(), enabled);    } catch (RemoteException e) {        throw e.rethrowFromSystemServer();    }}

主要功能：

•方法体只有 5 行，全部逻辑就是委托给 mService（一个 IWifiManager 的 Binder 代理对象）•mContext.getOpPackageName() 传出调用方的包名，这是为了后面权限检查时能区分"谁在请求"•RemoteException 被 rethrowFromSystemServer() 包装成 RuntimeException 抛出，对 App 来说它是透明的•这不是一个异步方法——调用方会阻塞等待 system_server 的 Binder 响应

那 mService 这个对象是怎么来的？WifiManager 的构造函数接收一个 IWifiManager 参数，它是由 Context.getSystemService(WIFI_SERVICE) 通过 ServiceManager 查找到的 Binder 代理。IWifiManager 是一个 AIDL 接口，定义如下：

// packages_modules_Wifi/framework/java/android/net/wifi/IWifiManager.aidlboolean setWifiEnabled(String packageName, boolean enable);

从 App 进程到 system_server 的 Binder 调用，走的是 Android 标准的跨进程通信机制。本文不展开 Binder，你只需要知道：调用 mService.setWifiEnabled() 之后，执行权已经跳转到了 system_server 进程中的 WifiServiceImpl。

二、WifiServiceImpl 拿到请求后，做了什么检查？

一句话总结：WifiServiceImpl.setWifiEnabled() 的本质是配电箱里的断路器面板——它在启动 WiFi 之前逐项检查权限和场景约束，不满足条件的断路器会跳闸，直接切断后续供电链路。

回到我们的大楼供电比喻——如果说 WifiManager.setWifiEnabled() 是墙上的开关，那么 WifiServiceImpl.setWifiEnabled() 就是配电箱里的断路器面板。只有所有断路器都处于"允许"状态，电流才能往下游走。

2.1 权限检查：谁有资格打开 WiFi？

// service/java/com/android/server/wifi/WifiServiceImpl.java@CheckResultprivate int enforceChangePermission(String callingPackage) {    mAppOps.checkPackage(Binder.getCallingUid(), callingPackage);    if (checkNetworkSettingsPermission(Binder.getCallingPid(), Binder.getCallingUid())) {        return MODE_ALLOWED;    }    mContext.enforceCallingOrSelfPermission(        android.Manifest.permission.CHANGE_WIFI_STATE, "WifiService");    return mAppOps.noteOp(        AppOpsManager.OPSTR_CHANGE_WIFI_STATE,        Binder.getCallingUid(), callingPackage);}

主要功能：

•先检查签名级权限 NETWORK_SETTINGS——持有此权限的系统 App（如 Settings）直接放行，无需后续检查•否则强制执行 CHANGE_WIFI_STATE 危险权限——没有的话直接抛 SecurityException•最后通过 AppOpsManager.noteOp() 记录本次权限使用，供审计追踪•注意这里的双路径设计：系统 App 走快捷通道（NETWORK_SETTINGS），普通 App 走完整通道（CHANGE_WIFI_STATE + AppOps）

checkNetworkSettingsPermission() 的实现也值得一看——它直接检查调用者的 PID/UID 是否持有 NETWORK_SETTINGS：

// service/java/com/android/server/wifi/WifiServiceImpl.javaprivate boolean checkNetworkSettingsPermission(int pid, int uid) {    return mContext.checkPermission(        android.Manifest.permission.NETWORK_SETTINGS, pid, uid)        == PERMISSION_GRANTED;}

这是签名级（signature）权限，只有用平台签名签过的 App 才能持有——也就是说只有系统应用能拿到这个"绿色通道"。

2.2 场景闸门：什么情况下不能打开 WiFi？

权限过了之后，还有一连串场景检查。这就像断路器面板上不只有"权限"这一个开关，还有"飞行模式"、"卫星模式"、"热点正在用"等一系列互锁装置。看 setWifiEnabled() 的完整实现：

// service/java/com/android/server/wifi/WifiServiceImpl.java@Overridepublic synchronized boolean setWifiEnabled(String packageName, boolean enable) {    if (enforceChangePermission(packageName) != MODE_ALLOWED) {        return false;    }    enforceValidCallingUser();    int callingUid = Binder.getCallingUid();    int callingPid = Binder.getCallingPid();    boolean isPrivileged = isPrivileged(callingPid, callingUid);    boolean isThirdParty = !isPrivileged            && !isDeviceOrProfileOwner(callingUid, packageName)            && !mWifiPermissionsUtil.isSystem(packageName, callingUid);    boolean isTargetSdkLessThanQ = mWifiPermissionsUtil.isTargetSdkLessThan(            packageName, Build.VERSION_CODES.Q, callingUid) && !isGuestUser();    mWifiPermissionsUtil.checkPackage(callingUid, packageName);    // 闸门1：第三方App SDK版本检查    if (isThirdParty && !isTargetSdkLessThanQ) {        mLog.info("setWifiEnabled not allowed for uid=%").c(callingUid).flush();        return false;    }    // 闸门2：卫星模式    if (mSettingsStore.isSatelliteModeOn()) {        mLog.info("setWifiEnabled not allowed as satellite mode is on.").flush();        return false;    }    // 闸门3：飞行模式    if (mSettingsStore.isAirplaneModeOn() && !isPrivileged) {        mLog.err("setWifiEnabled in Airplane mode: only Settings can toggle wifi").flush();        return false;    }    // ... 后续闸门见下段

前三个闸门关注的是"调用者有没有资格、设备状态允不允许"：

•闸门 1 是 Android Q 引入的安全边界——第三方 App 在 Q+ 设备上不允许直接开关 WiFi，必须走系统提供的 Settings Panel API。这个设计的原因是：Q 之前第三方 App 可以静默关闭 WiFi 来干扰用户的网络连接，所以 Q 开始收紧了这一权限•闸门 2 是硬件资源共享冲突——卫星通信和 WiFi 共用射频前端，两者不能同时使用。这不是"不让你用"，而是物理上只能二选一•闸门 3 是系统级快捷开关的保护——飞行模式下只有 Settings 能打开 WiFi（比如用户手动在飞行模式里单独打开 WiFi），第三方 App 不能绕过飞行模式的意图

（接上文 setWifiEnabled() 后半段——同一个方法，处理闸门 4-6）

    // ... 接上文 setWifiEnabled() 后半段    // 闸门4：热点运行中（pre-S 设备）    if (!SdkLevel.isAtLeastS() && !isPrivileged            && mTetheredSoftApTracker.getState().getState() == WIFI_AP_STATE_ENABLED) {        mLog.err("setWifiEnabled with SoftAp enabled: only Settings can toggle wifi").flush();        return false;    }    // 闸门5：用户限制（T+ 设备）    long ident = Binder.clearCallingIdentity();    try {        if (SdkLevel.isAtLeastT() && mUserManager.hasUserRestrictionForUser(                UserManager.DISALLOW_CHANGE_WIFI_STATE,                UserHandle.getUserHandleForUid(callingUid))                && !isDeviceOrProfileOwner(callingUid, packageName)) {            mLog.err("setWifiEnabled with user restriction: only DO/PO can toggle wifi").flush();            return false;        }    } finally {        Binder.restoreCallingIdentity(ident);    }    // 闸门6：旧版App确认对话框    if (enable && isTargetSdkLessThanQ && isThirdParty            && showDialogWhenThirdPartyAppsEnableWifi()) {        mLog.info("setWifiEnabled must show user confirmation dialog for uid=%")                .c(callingUid).flush();        mWifiThreadRunner.post(() -> {            // 异步投递到 WiFi 线程——投递与执行之间可能有时差            if (mActiveModeWarden.getWifiState() == WIFI_STATE_ENABLED) {                return;  // WiFi 已被其他方式启用，跳过弹框            }            showWifiEnableRequestDialog(callingUid, callingPid, packageName);        }, TAG + "#setWifiEnabled");        return true;    }    setWifiEnabledInternal(packageName, enable, callingUid, callingPid, isPrivileged);    return true;}

后三个闸门关注的是"当前系统场景下开 WiFi 会不会引起冲突"：

•闸门 4 阻止了 Pre-S 设备上热点和 STA 同时存在的冲突——大部分旧芯片不支持 STA+AP 并发，如果热点开着，打开 STA 会导致其中一个接口被迫关闭。Android S+ 的设备通常支持并发，所以这个限制被移除了•闸门 5 是 Android T 引入的企业设备策略（Device Policy）支持——IT 管理员可以通过 DISALLOW_CHANGE_WIFI_STATE 限制工作设备上的 WiFi 操作。注意这里调用了 Binder.clearCallingIdentity()：用户限制检查需要以 system 身份读取 UserManager 数据，不是所有调用者都有这个权限•闸门 6 是一个特殊的兼容路径——targetSdk < Q 的旧版 App 仍然可以请求打开 WiFi，但必须先弹出确认对话框让用户知情。注意它返回的是 true 而非 false：这里不是直接调用showWifiEnableRequestDialog()，而是通过 mWifiThreadRunner.post() 将弹框逻辑异步投递到 WiFi 线程——投递与执行之间可能有时差，lambda 内会先检查 getWifiState() == WIFI_STATE_ENABLED，如果 WiFi 已被其他方式启用则跳过弹框。用户点击"允许"后，对话框回调会再次调用 setWifiEnabled()，此时 showDialogWhenThirdPartyAppsEnableWifi() 返回 false（不再弹框），流程才会到达 setWifiEnabledInternal()

这 6 道闸门对应的调用者身份组合，用一张表总结会更清晰：

调用者类型	普通状态	飞行模式	热点运行中(pre-S)	用户限制(T+)
Settings（`NETWORK_SETTINGS`）	✅	✅	✅	❌
Device Owner / Profile Owner	✅	❌	❌	✅
系统 App（`isSystem`）	✅	❌	❌	❌
第三方 App（targetSdk < Q）	弹对话框	❌	❌	❌
第三方 App（targetSdk >= Q）	❌	❌	❌	❌

异常路径提示：以上任何一道闸门不通过，setWifiEnabled() 都直接返回 false，App 端只能拿到一个布尔返回值，看不到具体的拒绝原因。这正是 Android 权限模型的设计意图——不向第三方 App 泄露系统状态（如是否处于飞行模式）。系统 App（Settings）可以通过 NETWORK_SETTINGS 权限绕过大部分闸门，唯独受限于 UserManager 的用户限制（如企业设备策略），此时 WifiService 也不会抛出异常，而是静默返回 false。
下面逐闸门列出不通过时的返回值和日志——如果你在调试 WiFi 打不开的问题，这些日志关键字可以直接用于 logcat 过滤：

闸门	条件	不通过时的日志	返回
① 第三方 SDK 等级	`isThirdParty && !isTargetSdkLessThanQ`	`"setWifiEnabled not allowed for uid=%"` (info)	`false`
② 卫星模式	`mSettingsStore.isSatelliteModeOn()`	`"setWifiEnabled not allowed as satellite mode is on."` (info)	`false`
③ 飞行模式	`isAirplaneModeOn && !isPrivileged`	`"setWifiEnabled in Airplane mode: only Settings can toggle wifi"` (err)	`false`
④ 热点运行中(pre-S)	`!SdkLevel.isAtLeastS() && !isPrivileged && AP enabled`	`"setWifiEnabled with SoftAp enabled: only Settings can toggle wifi"` (err)	`false`
⑤ 用户限制(T+)	`DISALLOW_CHANGE_WIFI_STATE && !isDeviceOrProfileOwner`	`"setWifiEnabled with user restriction: only DO/PO can toggle wifi"` (err)	`false`
⑥ 旧版App确认框	`enable && isTargetSdkLessThanQ && isThirdParty`	`"setWifiEnabled must show user confirmation dialog for uid=%"` (info)	`true` （异步弹框而非直接拒绝）

2.3 setWifiEnabledInternal() — 通过检查后的真正入口

所有闸门都通过后，调用进入 setWifiEnabledInternal()：

// service/java/com/android/server/wifi/WifiServiceImpl.javaprivate void setWifiEnabledInternal(String packageName, boolean enable,        int callingUid, int callingPid, boolean isPrivileged) {    long ident = Binder.clearCallingIdentity();    try {        if (!mSettingsStore.handleWifiToggled(enable)) {            return;  // 无法切换状态，直接返回        }    } finally {        Binder.restoreCallingIdentity(ident);    }    // ... 省略：清理旧对话框（mWifiEnableRequestDialogHandles）、权限分级指标    //       （autoJoin 重启用/关闭日志）、InterfaceConflictManager 重置、    //       toggle 计数器递增、WiFi 状态变更广播 ...    mActiveModeWarden.wifiToggled(new WorkSource(callingUid, packageName));    mLastCallerInfoManager.put(WifiManager.API_WIFI_ENABLED, Process.myTid(),            callingUid, callingPid, packageName, enable);}

主要功能：

•mSettingsStore.handleWifiToggled(enable) 将用户的开关状态持久化到 Settings 数据库——如果当前状态已经等于目标状态（如 WiFi 已经开着又点了"开"），方法返回 false，后续流程全部跳过，这是一个幂等优化•核心动作只有一行：mActiveModeWarden.wifiToggled(...)——把控制权交给 WiFi 子系统的"总调度员"•WorkSource 对象携带了本次操作的调用者信息（UID + 包名），用于后续的 blame 链追踪•Binder.clearCallingIdentity() 再次出现——持久化设置需要以 system 身份写 Settings，不能以 App 身份

到这里，权限检查和场景约束都完成了。"电流"已经通过了配电箱的断路器面板，接下来该总调度室决定启用哪条供电线路。

三、ActiveModeWarden 是怎么调度 WiFi 子系统的？

一句话总结：ActiveModeWarden 是 WiFi 子系统的"总调度员"，它不亲自执行 WiFi 的开关逻辑，而是通过内部的 WifiController 状态机来管理 STA / SoftAp / ScanOnly 三种模式之间的切换。

3.1 为什么需要一个"总调度员"？

WiFi 子系统不是只有 STA（连 AP）这一种模式。同一个物理芯片上，可能同时需要支持：

•STA 模式（连接 AP，就是本文讲的场景）•SoftAp 模式（开启热点，让别人连你）•ScanOnly 模式（只扫描、不连接，Android 的位置服务需要这个）•STA+STA 双连接（同时连两个 AP，Android 12+ 支持）•STA+AP 并发（自己连着 WiFi 的同时开热点，部分芯片支持）

这些模式之间有冲突——比如你不能在同一个接口上既做 STA 又做 SoftAp。谁来仲裁这些冲突？谁来保证模式切换时不会留下"半死不活"的中间状态？

这就是 ActiveModeWarden 存在的意义。回到大楼供电比喻——它就像大楼的配电总控室，看着整栋楼的用电需求（"3 楼要开灯"、"5 楼要用空调"、"地下室要充电"），然后决定启用哪几条供电干线，同时确保不会因为同时开太多线路而导致跳闸。

3.2 wifiToggled() — 一句话，把活交给状态机

从 WifiServiceImpl 过来的请求，在 ActiveModeWarden 里只做了一件事：

// service/java/com/android/server/wifi/ActiveModeWarden.javapublic void wifiToggled(WorkSource requestorWs) {    mWifiController.sendMessage(WifiController.CMD_WIFI_TOGGLED, requestorWs);}

主要功能：

•函数体只有一行——发送 CMD_WIFI_TOGGLED 消息给内部状态机•WifiController 是 ActiveModeWarden 的内部类，不是独立文件（两者定义在同一个 .java 文件中）•这是典型的 StateMachine 消息驱动模式——外部只发送"发生了什么"（Event），内部状态机根据当前状态决定"该做什么"（Action）

但 ActiveModeWarden 不只是个消息转发器。它还持有 WiFi 子系统的核心资源引用：

// service/java/com/android/server/wifi/ActiveModeWarden.javapublic class ActiveModeWarden {    // Holder for active mode managers    private final Set<ConcreteClientModeManager> mClientModeManagers = new ArraySet<>();    private final Set<SoftApManager> mSoftApManagers = new ArraySet<>();    private final DefaultClientModeManager mDefaultClientModeManager;    private final WifiInjector mWifiInjector;    private final WifiNative mWifiNative;    private final WifiController mWifiController;  // 内部类状态机    private final AtomicInteger mWifiState = new AtomicInteger(WIFI_STATE_DISABLED);    // ...其他字段省略（mWifiMetrics、mSettingsStore、mScanRequestProxy 等约 30 个字段）...}

主要功能：

•两组 Set 分别管理 STA 模式管理器（ConcreteClientModeManager）和 AP 模式管理器（SoftApManager）•mWifiState 是一个 AtomicInteger，对外暴露 WiFi 开关状态（DISABLED / DISABLING / ENABLED / ENABLING / UNKNOWN）•mWifiNative 直接持有原生层的引用——它在 ActiveModeWarden 构造函数里注册了一个 daemon 崩溃监听，一旦 wpa_supplicant 挂了，自动触发 SelfRecovery

ActiveModeWarden 的构造函数（约 60 行）只做两件事：存储依赖注入（接收 14 个外部依赖参数）+ 创建内部的 WifiController 状态机。没有任何实际的 WiFi 操作——一切工作都推迟到状态机启动后才发生。

四、WifiController 状态机是怎么工作的？

一句话总结：WifiController 是一个只有两个子状态的状态机——DisabledState 和 EnabledState。它不关心 WiFi 连接的具体细节，只决定"WiFi 该不该开"这个最高层级的决策。

4.1 为什么需要状态机？

如果 WiFi 的开启/关闭只是简单的 if (on) { startWifi() } else { stopWifi() }，那确实不需要状态机。但现实场景比这复杂得多：

•WiFi 正在关闭时，用户又点了开启——怎么办？•紧急呼叫模式下，运营商要求 WiFi 关闭——怎么覆盖用户的设置？•飞行模式切换时，WiFi 的状态要不要恢复？•SelfRecovery 触发重启时，WiFi 应该回到什么状态？

搞状态机的本质是：把"在什么状态下收到什么消息该做什么"这个决策逻辑显式化，而不是散落在几十个 if-else 里。Android 框架提供了一个基础的 StateMachine 类，WifiController 就是基于它构建的。

回到大楼供电比喻——WifiController 就像一个带有互锁装置的变压器总开关。它只有两个位置："合闸"和"分闸"，但它能保证无论什么时候有人去扳它（哪怕你刚把它拉到一半又推回去），结果都是确定的。

4.2 三层状态层级

WifiController 的状态层次很简洁：

StateMachine  └── WifiController        ├── DefaultState (顶层——处理所有子状态未覆盖的消息)        │     ├── DisabledState (WiFi 关闭)        │     └── EnabledState  (WiFi 打开)

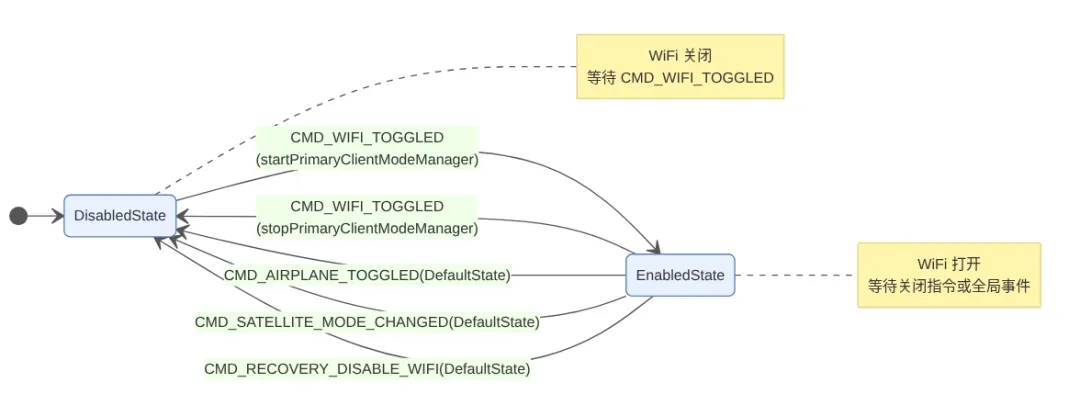

状态转移全景（→ 标注触发消息）：

构造代码：

// service/java/com/android/server/wifi/ActiveModeWarden.java// WifiController 内部类（约 L1930）WifiController() {    super(TAG, mLooper);    final int threshold = mResourceCache.getInteger(            R.integer.config_wifiConfigurationWifiRunnerThresholdInMs);    DefaultState defaultState = new DefaultState(threshold);    mEnabledState = new EnabledState(threshold);    mDisabledState = new DisabledState(threshold);    addState(defaultState); {        addState(mDisabledState, defaultState);        addState(mEnabledState, defaultState);    }}

主要功能：

•DefaultState 是父状态——DisabledState 和 EnabledState 都是它的子状态•子状态中未处理的消息会自动"冒泡"到父状态——这就是为什么 DefaultState 里集中处理了飞行模式、卫星模式等跨状态通用消息•只有两个子状态，因为 WiFi 的顶层决策确实只有两个答案："开"或"关"

DefaultState 作为顶层，处理的消息包括：

•CMD_AIRPLANE_TOGGLED：飞行模式开 → 关掉一切（STA + AP）；飞行模式关 → 根据 toggle 状态决定是否开 STA•CMD_SATELLITE_MODE_CHANGED：卫星模式开 → 关掉一切（卫星通信与 WiFi 共享天线资源，不能同时用）•CMD_RECOVERY_DISABLE_WIFI：SelfRecovery 限流后，放弃重启，直接关闭 WiFi

4.3 DisabledState → EnabledState：一次完整的转移

WiFi 从关闭到打开的核心状态转移发生在 DisabledState 中。当 CMD_WIFI_TOGGLED 消息到达时：

// ActiveModeWarden.java (WifiController 内部类, DisabledState)case CMD_WIFI_TOGGLED:case CMD_SCAN_ALWAYS_MODE_CHANGED:    handleStaToggleChangeInDisabledState((WorkSource) msg.obj);    break;

handleStaToggleChangeInDisabledState() 的判断逻辑：

// ActiveModeWarden.javaprivate void handleStaToggleChangeInDisabledState(WorkSource requestorWs) {    if (shouldEnableSta()) {        startPrimaryOrScanOnlyClientModeManager(requestorWs);        transitionTo(mEnabledState);    }}

主要功能：

•先调用 shouldEnableSta() 判断是否可以开 STA——检查 toggle 开关 AND 卫星模式•如果可以，调用 startPrimaryOrScanOnlyClientModeManager() 创建一个 ConcreteClientModeManager•然后 transitionTo(mEnabledState) 完成状态转移•注意顺序：先创建 Manager，再转移到 EnabledState——这是因为 EnabledState 的 enterImpl() 会断言至少有一个 Manager 存在

shouldEnableSta() 的实现：

// ActiveModeWarden.javaprivate boolean shouldEnableSta() {    return (mSettingsStore.isWifiToggleEnabled() || shouldEnableScanOnlyMode())            && !mSettingsStore.isSatelliteModeOn();}

如果只是普通的"WiFi 开关打开"场景（不是 ScanOnly），startPrimaryOrScanOnlyClientModeManager() 会调用到 startPrimaryClientModeManager()：

// ActiveModeWarden.javaprivate boolean startPrimaryClientModeManager(WorkSource requestorWs) {    if (hasPrimaryOrScanOnlyModeManager()) {        Log.e(TAG, "Unexpected state - primary CMM should not be started when a primary "                + "or scan only CMM is already present.");        if (!mIsMultiplePrimaryBugreportTaken) {            mIsMultiplePrimaryBugreportTaken = true;            mWifiDiagnostics.takeBugReport("Wi-Fi ActiveModeWarden bugreport",                    "Trying to start primary mode manager when one already exists.");        }        return false;    }    Log.d(TAG, "Starting primary ClientModeManager in connect mode");    ConcreteClientModeManager manager = mWifiInjector.makeClientModeManager(            new ClientListener(), requestorWs, ROLE_CLIENT_PRIMARY, mVerboseLoggingEnabled);    mClientModeManagers.add(manager);    mLastPrimaryClientModeManagerRequestorWs = requestorWs;    return true;}

主要功能：

•防重复：如果已经有一个 primary/scanOnly Manager 存在，直接返回 false•通过 mWifiInjector.makeClientModeManager() 工厂方法创建 ConcreteClientModeManager——这是依赖注入的标准模式，便于测试时 mock•ClientListener 是一个回调对象，它会在 Manager 启动成功（onStarted()）、失败（onStartFailure()）、停止（onStopped()）时被通知•Manager 加入 mClientModeManagers 集合后，其自身的 StateMachine 就会开始运转

WifiController 在启动时还有一个特殊路径——如果设备在上次关机时 WiFi 是开着的，start() 方法会直接初始化在 EnabledState：

// ActiveModeWarden.java:1974 (WifiController.start())public void start() {    boolean isAirplaneModeOn = mSettingsStore.isAirplaneModeOn();    boolean isWifiEnabled = mSettingsStore.isWifiToggleEnabled();    boolean isScanningAlwaysAvailable = mSettingsStore.isScanAlwaysAvailable();    boolean isLocationModeActive = mWifiPermissionsUtil.isLocationModeEnabled();    boolean isSatelliteModeOn = mSettingsStore.isSatelliteModeOn();    // 用 Settings 的初始值填充 Requestor 来源    mLastPrimaryClientModeManagerRequestorWs = mFacade.getSettingsWorkSource(mContext);    mLastScanOnlyClientModeManagerRequestorWs = INTERNAL_REQUESTOR_WS;    ActiveModeManager.ClientRole role = getRoleForPrimaryOrScanOnlyClientModeManager();    if (role == ROLE_CLIENT_PRIMARY) {        startPrimaryClientModeManager(mLastPrimaryClientModeManagerRequestorWs);        setInitialState(mEnabledState);    } else if (role == ROLE_CLIENT_SCAN_ONLY) {        startScanOnlyClientModeManager(mLastScanOnlyClientModeManagerRequestorWs);        setInitialState(mEnabledState);    } else {        setInitialState(mDisabledState);    }    mWifiNative.initialize();   // 注册 Vendor HAL/wificond 死亡通知框架    super.start();              // 启动 StateMachine 消息循环}

主要功能：

•从 5 个 Settings 开关读取初始状态（飞行模式、WiFi toggle、ScanAlways、位置模式、卫星模式）•getRoleForPrimaryOrScanOnlyClientModeManager() 综合这些开关决定初始角色——是 PRIMARY（可连接）还是 SCAN_ONLY（只扫描）还是都不启动•mWifiNative.initialize() 在状态机启动前注册底层基础设施（Vendor HAL 和 wificond 的死亡通知框架）——注意这个调用在条件分支之外，无论 WiFi 初始状态是开还是关都会执行。wpa_supplicant 不在此处启动（见第 9.2 节的 lazy HAL 机制）•super.start() 启动 Android StateMachine 的消息泵——之后所有 sendMessage() 才会被处理

WifiNative.initialize() 的职责：这个方法和第六章的 startHal() 是不同的入口，它们有明确的职责边界：

// service/java/com/android/server/wifi/WifiNative.java:1451public boolean initialize() {    synchronized (mLock) {        if (!mWifiVendorHal.initialize(new VendorHalDeathHandlerInternal())) {            Log.e(TAG, "Failed to initialize vendor HAL");            return false;        }        mWifiCondManager.setOnServiceDeadCallback(new WificondDeathHandlerInternal());        mWifiCondManager.tearDownInterfaces();        mWifiVendorHal.registerRadioModeChangeHandler(                new VendorHalRadioModeChangeHandlerInternal());        mNetdWrapper = mWifiInjector.makeNetdWrapper();        return true;    }}

主要功能：

•注册死亡通知：为 Vendor HAL 和 wificond 分别注册死亡回调（DeathHandlerInternal），一旦底层进程崩溃，Framework 能立即感知并触发 SelfRecovery。wpa_supplicant 的死亡回调在 SupplicantStaIfaceHal.initialize() 中单独注册•清理残留接口：tearDownInterfaces() 清除上次运行可能遗留的 wificond 接口，确保干净的初始状态•注册 Radio Mode 变更回调：监听底层芯片的模式切换（如 WiFi 和蓝牙共享天线时的模式变更）

initialize() vs startHal() 的职责边界：

•initialize()：一次性准备工作——注册死亡通知、清理残留、建立回调框架。只在系统启动时执行一次•startHal()：按需拉活——当有接口请求时才真正启动 HAL 进程。每次 WiFi 从关闭到打开都可能执行

4.4 EnabledState：WiFi 开着时，状态机在做什么？

上一节展示了如何『进入』EnabledState，但进入之后呢？EnabledState 不是空的——它在等待两类消息：

消息一：用户再次点击开关（CMD_WIFI_TOGGLED）

// ActiveModeWarden.java (WifiController 内部类, EnabledState)case CMD_WIFI_TOGGLED:    // 用户点了"关闭 WiFi"    transitionTo(mDisabledState);    break;

WiFi 打开后，用户再次点击开关，EnabledState 直接转移到 DisabledState——这会触发 DisabledState.enterImpl() 中调用 stopPrimaryClientModeManager()，进而停止 ConcreteClientModeManager、关闭 HAL、卸载驱动。

消息二：飞行模式/卫星模式/Recovery 等全局事件

这些消息在 DefaultState 中处理（第 4.2 节已列出），无论当前是 DisabledState 还是 EnabledState，都会触发。飞行模式开启时，DefaultState 处理 CMD_AIRPLANE_TOGGLED——关掉 STA 和 AP，并从 EnabledState 转移到 DisabledState。

消息三：STA 接口就绪后的模式切换

// ActiveModeWarden.java (WifiController 内部类, EnabledState)case CMD_CLIENT_MODE_MANAGER_STATUS_CHANGED:    // ConcreteClientModeManager 报告自己已经启动或停止    break;

当 ConcreteClientModeManager 成功初始化 STA 接口后，它向 WifiController 发送状态变更通知。EnabledState 据此更新 mWifiState（ENABLING → ENABLED），Framework 上层通过 WifiManager.getWifiState() 就能看到 WiFi 已完全就绪。

状态转移一图总结：

                    CMD_WIFI_TOGGLEDDisabledState ──────────────────────────→ EnabledState       ↑                                        │       │          CMD_WIFI_TOGGLED              │       └────────────────────────────────────────┘       ↑                                        │       │   CMD_AIRPLANE_TOGGLED / SATELLITE     │       └────────────────────────────────────────┘              (DefaultState 统一处理)

为什么 EnabledState 这么简单？ 因为 WifiController 只管"WiFi 该不该开"这个最高决策。一旦决定"该开"，具体的执行（创建设备接口、启动 HAL、初始化 Supplicant）全部委托给 ConcreteClientModeManager。EnabledState 的核心工作是两件事：① 监听关闭指令（用户关开关、飞行模式），② 监听子 Manager 的状态报告（用于更新 WiFi 状态指示）。

至此，WiFi 的顶层决策已经完成。WifiController 由 DisabledState 转移到了 EnabledState，ConcreteClientModeManager 也已经创建。接下来该看这个"楼层配电柜"是怎么启动的了。

五、ConcreteClientModeManager 和 ClientModeImpl 是怎么初始化的？

一句话总结：ConcreteClientModeManager 是 STA 模式的"大管家"，它内部自带一个 ClientModeStateMachine 子状态机来管理接口生命周期，在 ConnectModeState 下会创建更底层的 ClientModeImpl（一个拥有 9 个状态的连接管理状态机）。

回到大楼供电比喻——前面几章已经把变压器总闸合上了（WifiController 转移到 EnabledState），现在该逐层合上楼层配电柜的闸。ConcreteClientModeManager 就是 3 楼的配电柜：它的工作是把总闸送来的电（"已启用"状态）分配到具体的电器线路（接口模式：是连接还是只扫描），并且安装一个"漏电保护器"（ClientModeImpl 的 9 状态 FSM 负责监控连接全生命周期的异常）。

5.1 ConcreteClientModeManager 的创建与启动

ConcreteClientModeManager 有三个角色（对应 ClientRole 枚举）：

角色	说明	场景
`ROLE_CLIENT_PRIMARY`	主 STA 连接模式	用户打开 WiFi 开关
`ROLE_CLIENT_SECONDARY`	第二路 STA（STA+STA）	双 WiFi 加速
`ROLE_CLIENT_SCAN_ONLY`	仅扫描、不连接	位置服务

本文关注的是 ROLE_CLIENT_PRIMARY（普通 WiFi 连接）的初始化路径。

ConcreteClientModeManager 的构造函数：

// service/java/com/android/server/wifi/ConcreteClientModeManager.javaConcreteClientModeManager(WifiContext context, ..., ClientRole role,        WifiNative wifiNative, ...) {    // 存储依赖注入的各种对象    mStateMachine = new ClientModeStateMachine(looper);    // ... 发送 CMD_START 给内部状态机    sendMessage(CMD_START, new RoleChangeInfo(role, requestorWs, listener));}

构造完成后，内部的 ClientModeStateMachine 开始运转。它有自己的 4 个状态：

IdleState (初始状态)  └── StartedState (接口已就绪)        ├── ScanOnlyModeState (仅扫描，不创建 ClientModeImpl)        └── ConnectModeState (连接模式，创建 ClientModeImpl)

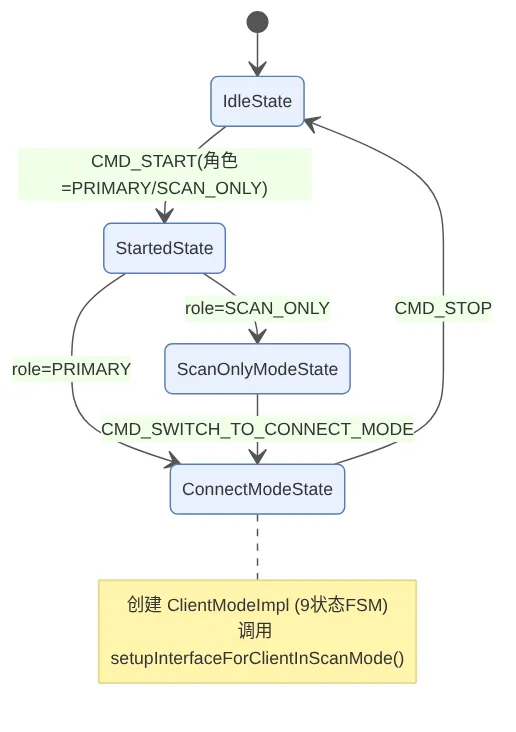

状态转移：

对于 ROLE_CLIENT_PRIMARY，CMD_START 处理后进入 IdleState，然后立即切换到 StartedState，再根据角色切换到 ConnectModeState。

5.2 ClientModeImpl 的创建——ConnectModeState 的 enterImpl

当 ConnectModeState 被进入时，关键的初始化发生：

// service/java/com/android/server/wifi/ConcreteClientModeManager.java:1222// ConnectModeState.enterImpl()mClientModeImpl = mWifiInjector.makeClientModeImpl(    mClientInterfaceName, ConcreteClientModeManager.this, mVerboseLoggingEnabled);

这一行触发了 WifiInjector.makeClientModeImpl()，它内部创建了一个 new ClientModeImpl(...)，传入约 58 个依赖参数（Context、WifiMetrics、Clock、WifiNative、WifiConfigManager、PasspointManager、WifiMonitor 等等）。ClientModeImpl 构造完成后，会立即构建自己的 9 状态层级并调用 start() 开始运转。

5.3 ClientModeImpl 的 9 个状态（速览）

ClientModeImpl 是 WiFi 连接的"心脏"，它管理从断开到完全连接的全生命周期。本文只做速览，详细的状态转移留给连接章节。

ConnectableState（根状态）—— 过滤无效连接请求，分发到子状态│├── DisconnectedState —— 空闲，无连接│     (父: ConnectableState，与 ConnectingOrConnectedState 平级)│└── ConnectingOrConnectedState —— 所有"非空闲"状态的父容器      (父: ConnectableState，与 DisconnectedState 平级)      │      ├── L2ConnectingState —— 802.11 关联/认证进行中      │     (父: ConnectingOrConnectedState，与 L2ConnectedState 平级)      │      └── L2ConnectedState —— L2 链路已建立，承载 L3 子状态            (父: ConnectingOrConnectedState，与 L2ConnectingState 平级)            │            ├── WaitBeforeL3ProvisioningState —— 等待 DHCP 前操作            │     (父: L2ConnectedState，四个子状态互斥)            ├── L3ProvisioningState —— 获取 IP 地址            │     (父: L2ConnectedState)            ├── L3ConnectedState —— 完全连接，IP 就绪            │     (父: L2ConnectedState)            └── RoamingState —— 正在漫游到另一个 AP                  (父: L2ConnectedState)

9 个状态的职责简述：

#	状态	父状态	职责
1	`ConnectableState`	(根)	过滤无效连接请求，分发到子状态
2	`DisconnectedState`	`ConnectableState`	空闲状态，等待 `CMD_START_CONNECT`
3	`ConnectingOrConnectedState`	`ConnectableState`	连接中/已连接阶段共同的逻辑（屏幕状态、省电优化）
4	`L2ConnectingState`	`ConnectingOrConnectedState`	处理 wpa_supplicant 状态变更事件，关联超时看门狗
5	`L2ConnectedState`	`ConnectingOrConnectedState`	L2 链路建立，启动 DHCP 客户端
6	`WaitBeforeL3ProvisioningState`	`L2ConnectedState`	等待网络验证（如 Portal 检测）完成
7	`L3ProvisioningState`	`L2ConnectedState`	DHCP/IPv6 地址获取，处理成功/失败
8	`L3ConnectedState`	`L2ConnectedState`	完全连接，注册 NetworkAgent，发送 CONNECTIVITY_ACTION 广播
9	`RoamingState`	`L2ConnectedState`	同 SSID 下漫游到另一个 AP，漫游看门狗

这些状态我们会在后续的连接章节中展开分析。本文到达 HAL 就绪即止——此时 ClientModeImpl 还停留在 DisconnectedState，等待后续的连接指令。

六、HalDeviceManager 是怎么启动 HAL 进程的？

一句话总结：HalDeviceManager 是 Java 框架与 Native HAL 之间的"门卫"——它通过 AIDL/HIDL Binder 调用拉起 vendor.wifi_hal 服务进程，并管理重试逻辑。

回到大楼供电比喻——前面几章已经把楼层配电柜的闸逐一合上（ConcreteClientModeManager → ClientModeImpl），现在要接通大楼与电网之间的变压器（HAL 层）。变压器的"合闸"不是打开开关就完事——需要先确认型号（HIDL vs AIDL）、等待预热（retry 逻辑）、然后才能送出电流。

6.1 先澄清一个易混淆点：HAL 何时被启动？

在深入源码之前，必须回答一个关键问题：HAL 是系统启动时就启动的，还是用户点击开关时才启动的？

•系统启动时：WifiController.start() 调用 mWifiNative.initialize()，注册 Vendor HAL 和 wificond 的死亡通知框架、清理残留接口。此时 HAL 进程本身尚未启动——它只搭建了"当 HAL 崩溃时通知我"的回调基础设施（详见第四章 4.3 节末尾的 initialize() vs startHal() 职责边界）。•用户点击开关时：走到本章的路径——ConnectModeState.enterImpl() → WifiNative.startHal() → HalDeviceManager.startWifi()，显式拉起vendor.wifi_hal 进程。

本章聚焦第二种场景。下面的调用链展示了从 Framework 到 HAL 进程拉起的完整路径：

ConnectModeState.enterImpl()  → WifiNative.setupInterfaceForClientInScanMode()    → WifiNative.startHal()                    ← HAL 在这里显式启动      → WifiVendorHal.startVendorHal()        → HalDeviceManager.start()          → HalDeviceManager.startWifi()    → createStaIface()    → mWifiCondManager.setupInterfaceForClientMode()      → mWificond.createClientInterface()      ← wificond 接口在这里创建

6.2 Framework 到 HAL 的真正桥接点：setupInterfaceForClientMode()

在 ConnectModeState.enterImpl() 创建了 ClientModeImpl 之后，Framework 需要向 wificond 守护进程注册一个 STA 接口。这个桥接点就是 WifiNl80211Manager.setupInterfaceForClientMode()——它通过 Binder 调用 wificond，创建 IClientInterface 并注册扫描回调：

// base/wifi/java/src/android/net/wifi/nl80211/WifiNl80211Manager.javapublic boolean setupInterfaceForClientMode(@NonNull String ifaceName,        @NonNull @CallbackExecutor Executor executor,        @NonNull ScanEventCallback scanCallback,        @NonNull ScanEventCallback pnoScanCallback) {    Log.d(TAG, "Setting up interface for client mode: " + ifaceName);    if (!retrieveWificondAndRegisterForDeath()) {        return false;  // wificond 服务未就绪    }    if (scanCallback == null || pnoScanCallback == null || executor == null) {        Log.e(TAG, "setupInterfaceForClientMode invoked with null callbacks");        return false;    }    IClientInterface clientInterface = null;    try {        clientInterface = mWificond.createClientInterface(ifaceName);    } catch (RemoteException e1) {        Log.e(TAG, "Failed to get IClientInterface due to remote exception");        return false;    } catch (NullPointerException e2) {        Log.e(TAG, "setupInterfaceForClientMode NullPointerException");        return false;    }    if (clientInterface == null) {        Log.e(TAG, "Could not get IClientInterface instance from wificond");        return false;    }    Binder.allowBlocking(clientInterface.asBinder());    // ... 注册扫描回调见下段

这一段做的是接口创建：三步验证（wificond 就绪 + 参数非空 + 创建成功），外加一个 Binder.allowBlocking() 允许后续操作阻塞当前线程。但接口创建只是拿到了一个句柄——框架还没有办法从 wificond 收到任何扫描结果。要让这个接口"活起来"，必须注册扫描事件回调：

    // ... 接上文，IClientInterface 已创建，继续注册扫描回调    mClientInterfaces.put(ifaceName, clientInterface);    try {        IWifiScannerImpl wificondScanner = clientInterface.getWifiScannerImpl();        if (wificondScanner == null) {            Log.e(TAG, "Failed to get WificondScannerImpl");            return false;        }        mWificondScanners.put(ifaceName, wificondScanner);        Binder.allowBlocking(wificondScanner.asBinder());        ScanEventHandler scanEventHandler = new ScanEventHandler(executor, scanCallback);        mScanEventHandlers.put(ifaceName, scanEventHandler);        wificondScanner.subscribeScanEvents(scanEventHandler);        PnoScanEventHandler pnoScanEventHandler = new PnoScanEventHandler(executor,                pnoScanCallback);        mPnoScanEventHandlers.put(ifaceName, pnoScanEventHandler);        wificondScanner.subscribePnoScanEvents(pnoScanEventHandler);    } catch (RemoteException e) {        Log.e(TAG, "Failed to refresh wificond scanner due to remote exception");    }    return true;}

主要功能：

•retrieveWificondAndRegisterForDeath() 获取 wificond 的 Binder 代理并注册死亡通知——这是 HAL 层与 Framework 之间的"心跳线"•mWificond.createClientInterface(ifaceName) 通过 Binder 调用 wificond，创建 STA 模式的 IClientInterface——这一行是真正的跨进程桥接点•创建接口后立即注册两个扫描回调：ScanEventHandler（普通扫描）和 PnoScanEventHandler（离线扫描/Preferred Network Offload）——设计上把它们放在同一个 try-catch 里，说明这是一个原子操作：要么两个回调都注册成功，要么都失败•Binder.allowBlocking() 允许 Binder 调用阻塞当前线程——因为某些 wificond 操作（尤其是 scanner 操作）可能耗时较长，不允许阻塞会导致 RemoteException。

setupInterfaceForClientMode() 是在WifiNl80211Manager中定义的，但 Framework 上层通过WifiNative来间接调用它（WifiNative持有mWifiCondManager，即WifiNl80211Manager的实例）。需要注意的是，HAL 启动不是由createClientInterface()间接触发的——在setupInterfaceForClientInScanMode()中，startHal()在createClientInterface() 之前就被显式调用了（详见下方调用链）。

WifiNative.startHal() 的实现：

// service/java/com/android/server/wifi/WifiNative.javaprivate boolean startHal() {    synchronized (mLock) {        if (!mIfaceMgr.hasAnyIface()) {            if (mWifiVendorHal.isVendorHalSupported()) {                if (!mWifiVendorHal.startVendorHal()) {                    Log.e(TAG, "Failed to start vendor HAL");                    return false;                }                if (SdkLevel.isAtLeastS()) {                    mWifiVendorHal.setCoexUnsafeChannels(                            mCachedCoexUnsafeChannels, mCachedCoexRestrictions);                }            } else {                Log.i(TAG, "Vendor Hal not supported, ignoring start.");            }        }        registerWificondListenerIfNecessary();        return true;    }}

WifiVendorHal.startVendorHal() 直接把锅甩给 HalDeviceManager：

// service/java/com/android/server/wifi/WifiVendorHal.javapublic boolean startVendorHal() {    synchronized (sLock) {        if (!mHalDeviceManager.start()) {            mLog.err("Failed to start vendor HAL").flush();            return false;        }        mLog.info("Vendor Hal started successfully").flush();        return true;    }}

6.3 HalDeviceManager.startWifi() — 带重试的 start

// service/java/com/android/server/wifi/HalDeviceManager.javapublic static final int START_HAL_RETRY_TIMES = 3;   // 最多重试 3 次，即共 4 次尝试// ...省略其他代码...private boolean startWifi() {    if (VDBG) Log.d(TAG, "startWifi");    initializeInternal();  // 确保 HAL 已初始化（注册回调 + 死亡通知）    synchronized (mLock) {        int triedCount = 0;        while (triedCount <= START_HAL_RETRY_TIMES) {            int status = mWifiHal.start();            if (status == WifiHal.WIFI_STATUS_SUCCESS) {                managerStatusListenerDispatch();                if (triedCount != 0) {                    Log.d(TAG, "start IWifi succeeded after trying "                             + triedCount + " times");                }                WifiChipInfo[] wifiChipInfos = getAllChipInfo(false);                if (wifiChipInfos == null) {                    Log.e(TAG, "Started wifi but could not get current chip info.");                }                return true;            // ... 失败路径见下段

成功路径的核心逻辑是：拿到 WIFI_STATUS_SUCCESS → 通知监听者 → 查询芯片信息 → 返回。但现实并非总是这么顺利——下面的代码处理两种失败场景：

            // ... 接上文 startWifi()，处理 HAL start 失败            } else if (status == WifiHal.WIFI_STATUS_ERROR_NOT_AVAILABLE) {                // HAL 进程正在停止中（上一次 stop 还没完成），重试                Log.e(TAG, "Cannot start wifi because unavailable. Retrying...");                try {                    Thread.sleep(START_HAL_RETRY_INTERVAL_MS);                } catch (InterruptedException ignore) {                    // no-op                }                triedCount++;            } else {                // 其他错误，不重试                Log.e(TAG, "Cannot start IWifi. Status: " + status);                return false;            }        }        Log.e(TAG, "Cannot start IWifi after trying " + triedCount + " times");        return false;    }}

主要功能：

•START_HAL_RETRY_TIMES = 3，即最多重试 3 次，加上初始尝试共 4 次机会•initializeInternal() 在每次 start 前都会调用——它内部只做一件事：mWifiHal.initialize(mIWifiDeathRecipient)，注册 HAL 死亡回调。它是幂等的，已经初始化过就直接返回•重试逻辑只针对 ERROR_NOT_AVAILABLE 这一个错误码——它表示 HAL 进程还在 STOPPING 状态（上一次 stop 的清理工作还没完成）。这是有意设计的窄白名单：其他错误码（如 ERROR_UNKNOWN）表示 HAL 内部出了不可恢复的问题，重试毫无意义•成功后调用 getAllChipInfo(false) 查询芯片信息。注意即使 getAllChipInfo 返回 null（拿不到芯片信息），startWifi() 依然返回 true——芯片信息查询失败不会回滚 HAL 的启动，因为这是一个"尽力而为"的查询，不影响 HAL 的基本功能

这个重试逻辑的设计很有意思——它说明了一个事实：HAL 进程的 stop 不是瞬时的。如果用户快速开关 WiFi，上一个 stop 的清理可能还没结束，下一个 start 就来了。这时候必须等它清理完再启动。

异常路径提示：如果 retry 次数耗尽（START_HAL_RETRY_TIMES = 3，共 4 次尝试）仍然返回 ERROR_NOT_AVAILABLE，或 HAL 返回其他错误码，startWifi() 返回 false。这个 false 会沿调用链向上传播：HalDeviceManager.start() → WifiVendorHal.startVendorHal() → WifiNative.startHal()。WifiNative.startHal() 失败时只记录 "Failed to start vendor HAL" 日志，然后返回 false，不会重试也不会触发 SelfRecovery。这意味着如果 HAL 启动失败，WiFi 子系统会静默保持在 DisabledState，用户在 Settings 里看到的仍然是"WiFi 已关闭"—点击开关后图标转几圈就回到关闭状态。

在 logcat 中可以搜索以下关键字定位问题：

•"Cannot start IWifi after trying" — 4 次尝试全部失败•"Cannot start IWifi. Status:" — 非重试类错误（HAL 返回 WIFI_STATUS_ERROR_UNKNOWN）•"Cannot start wifi because unavailable. Retrying..." — 单次重试（HAL 还在 STOPPING 状态）•"Failed to start vendor HAL" — 最终失败，在 WifiVendorHal.java 中打印

6.4 HIDL vs AIDL：两条 HAL 通信路径

Android 的 HAL 通信经历了从 HIDL 到 AIDL 的迁移。WifiHal 类封装了这两种路径的差异：

// service/java/com/android/server/wifi/hal/WifiHal.javaprotected IWifiHal createWifiHalMockable(...) {    if (WifiHalHidlImpl.serviceDeclared()) {        return new WifiHalHidlImpl(context, ssidTranslator);  // HIDL 路径    } else if (WifiHalAidlImpl.serviceDeclared()) {        return new WifiHalAidlImpl(context, ssidTranslator);  // AIDL 路径    } else {        Log.e(TAG, "No HIDL or AIDL service available for the Wifi Vendor HAL.");        return null;    }}

主要功能：

•优先尝试 HIDL，然后是 AIDL——这是为了向后兼容旧设备•两条路径实现同一个 IWifiHal 接口，对上层完全透明•如果两条路径都没有可用的服务，返回 null——这说明厂商没有提供 WiFi HAL 实现

AIDL 路径下，获取 HAL 服务的方式：

// service/java/com/android/server/wifi/hal/WifiHalAidlImpl.javaprotected android.hardware.wifi.IWifi getWifiServiceMockable() {    if (SdkLevel.isAtLeastU()) {        return android.hardware.wifi.IWifi.Stub.asInterface(                ServiceManager.waitForDeclaredService(HAL_INSTANCE_NAME));    }    return null;}

其中 HAL_INSTANCE_NAME 是 "android.hardware.wifi.IWifi/default"。ServiceManager.waitForDeclaredService() 会阻塞等待直到服务注册完成。而 start() 方法会捕获两种 Binder 异常：

// service/java/com/android/server/wifi/hal/WifiHalAidlImpl.javapublic @WifiHal.WifiStatusCode int start() {    final String methodStr = "start";    synchronized (mLock) {        try {            if (!checkWifiAndLogFailure(methodStr)) return WifiHal.WIFI_STATUS_ERROR_UNKNOWN;            mWifi.start();  // Binder 调用 → 进入 Native HAL Service            return WifiHal.WIFI_STATUS_SUCCESS;        } catch (RemoteException e) {            handleRemoteException(e, methodStr);            return WifiHal.WIFI_STATUS_ERROR_REMOTE_EXCEPTION;        } catch (ServiceSpecificException e) {            handleServiceSpecificException(e, methodStr);            return halToFrameworkWifiStatusCode(e.errorCode);        }    }}

mWifi.start() 是一个 Binder 调用，它跨进程进入 vendor.wifi_hal 服务进程，执行 wifi.cpp 中的 Wifi::start() 方法。

七、厂商 HAL 是怎么被加载的？

一句话总结：厂商 HAL 以共享库（.so）的形式存在，由 WifiLegacyHalFactory 通过 dlopen + dlsym 加载，不同厂商（QCOM / MTK）在同一个 init_wifi_vendor_hal_func_table() 函数名下实现了完全不同的功能集合。

7.1 Native HAL 的 startInternal()

当 Binder 调用到达 vendor.wifi_hal 进程后，Wifi::start() 触发了 startInternal()：

// hardware/interfaces/wifi/aidl/default/wifi.cppndk::ScopedAStatus Wifi::startInternal() {    if (run_state_ == RunState::STARTED) {        return ndk::ScopedAStatus::ok();  // 幂等：已启动    }    if (run_state_ == RunState::STOPPING) {        return createWifiStatus(WifiStatusCode::ERROR_NOT_AVAILABLE);  // 还在关，重试    }    // ... initializeModeControllerAndLegacyHal() 返回 ndk::ScopedAStatus    if (auto wifi_status = initializeModeControllerAndLegacyHal(); !wifi_status.isOk()) {        return wifi_status;    }    // 创建 WifiChip 对象...    run_state_ = RunState::STARTED;    // 通知 Java 侧：遍历所有注册的回调，逐一调用 onStart()    for (const auto& callback : event_cb_handler_.getCallbacks()) {        if (!callback->onStart().isOk()) {            LOG(ERROR) << "Failed to invoke onStart callback";        }    }    return ndk::ScopedAStatus::ok();}

主要功能：

•STARTED 状态直接返回成功——支持幂等调用•STOPPING 状态返回 ERROR_NOT_AVAILABLE——这就是 Java 侧重试逻辑触发的原因•initializeModeControllerAndLegacyHal() 是真正的初始化入口——它返回 ndk::ScopedAStatus（而非 bool），内部调用 WifiLegacyHalFactory 来加载厂商 .so•event_cb_handler_.getCallbacks() 返回所有已注册的 IWifiEventCallback 列表，代码遍历列表逐一调用 onStart()——这个回调会逐级向上传播，最终触发 ClientListener.onStarted()

initializeModeControllerAndLegacyHal() 的实现：

// hardware/interfaces/wifi/aidl/default/wifi.cpp// 精简说明：省略了 mode_controller_->initialize() 的返回值检查和日志ndk::ScopedAStatus Wifi::initializeModeControllerAndLegacyHal() {    mode_controller_->initialize();  // 固件模式控制器初始化    // 获取所有 Legacy HAL 对象（每个物理芯片一个）    const auto legacy_hals = legacy_hal_factory_->getHals();    if (legacy_hals.empty()) {        return createWifiStatus(WifiStatusCode::ERROR_UNKNOWN);    }    for (const auto& legacy_hal : legacy_hals) {        legacy_hal::wifi_error legacy_status = legacy_hal->initialize();        if (legacy_status != legacy_hal::WIFI_SUCCESS) {            return createWifiStatus(WifiStatusCode::ERROR_UNKNOWN);        }    }    return ndk::ScopedAStatus::ok();}

legacy_hal_factory_.getHals() 返回的是 WifiLegacyHal 对象列表——每一个对象对应一个物理 WiFi 芯片的"遗留 HAL"封装。

7.2 两种加载方式：先"自家人"，再"找外援"

WifiLegacyHalFactory 加载厂商 .so 分两步走：

第一步：静态链接（dlsym RTLD_DEFAULT）

// hardware/interfaces/wifi/aidl/default/wifi_legacy_hal_factory.cpp:774// 精简说明：省略了 initHalFuncTableWithStubs() 和 initfn() 的返回值检查boolWifiLegacyHalFactory::initLinkedHalFunctionTable(wifi_hal_fn* hal_fn){    init_wifi_vendor_hal_func_table_t initfn;    initfn = (init_wifi_vendor_hal_func_table_t)dlsym(        RTLD_DEFAULT, "init_wifi_vendor_hal_func_table");    if (!initfn) {        LOG(INFO) << "no vendor HAL library linked, will try dynamic load";        return false;    }    initHalFuncTableWithStubs(hal_fn);  // 先用 stub 填满    initfn(hal_fn);                      // 再让厂商覆盖    return true;}

主要功能：

•dlsym(RTLD_DEFAULT, ...) 在当前进程的全局符号表中查找——如果厂商 .so 已经通过 LD_PRELOAD 或编译期链接进进程，这里就能找到•先调用 initHalFuncTableWithStubs() 把整个函数表填满"空实现"——防止函数指针为 NULL•再调用厂商的 initfn() 覆盖掉它实现了的那些函数•如果 dlsym 返回 NULL（没有厂商 .so 静态链接进来），返回 false 进入动态加载

第二步：动态加载（dlopen + XML 描述文件）

// hardware/interfaces/wifi/aidl/default/wifi_legacy_hal_factory.cpp:798// 精简说明：省略了 wifi_early_initialize() 的错误处理（实际允许 WIFI_ERROR_NOT_SUPPORTED）boolWifiLegacyHalFactory::loadVendorHalLib(        const std::string& path, wifi_hal_lib_desc& desc) {    void* h = dlopen(path.c_str(), RTLD_NOW | RTLD_LOCAL);    if (!h) {        LOG(ERROR) << "failed to open vendor hal library: " << path;        return false;    }    init_wifi_vendor_hal_func_table_t initfn;    initfn = (init_wifi_vendor_hal_func_table_t)dlsym(        h, "init_wifi_vendor_hal_func_table");    if (!initfn) {        LOG(ERROR) << "init_wifi_vendor_hal_func_table not found in: " << path;        dlclose(h);        return false;    }    initHalFuncTableWithStubs(&desc.fn);    initfn(&desc.fn);    desc.fn.wifi_early_initialize();  // 厂商的早期初始化 hook    desc.handle = h;    return true;}

主要功能：

•.so 的路径来自 /vendor/etc/wifi/vendor_hals/*.xml——每个芯片的 HAL 描述文件指定了 .so 的位置•RTLD_NOW | RTLD_LOCAL 表示立即解析所有符号，且符号不导出到全局（隔离不同厂商的 HAL）•加载成功后调用 wifi_early_initialize()——这是一个厂商早期的初始化 hook，可以在函数表注册之后、正式工作之前做一些准备工作•.so 的句柄保存下来，后续 dlclose 时用于卸载

异常路径提示：如果 dlopen()失败（.so 文件不存在、权限不足、或缺少依赖库），loadVendorHalLib()返回false，整个 LEGACY HAL 对象被标记为INVALID。Wifi::startInternal()会检测到没有任何可用的 Legacy HAL，返回ERROR_UNKNOWN。Java 侧的HalDeviceManager.startWifi()不再重试（ERROR_UNKNOWN不在重试白名单中），直接返回false。但有一个例外：如果厂商实现了 AIDL HAL 的完整接口（而不依赖 Legacy HAL 桥接），Wifi::startInternal()可能不需要 Legacy HAL 也能成功——这种情况下legacy_hal_factory_.getHals()返回空列表，initializeModeControllerAndLegacyHal()仍然返回true。

在 logcat 中搜索以下关键字定位 dlopen 失败：

•"failed to open vendor hal library: " + .so 路径 — dlopen 本身失败（文件不存在、权限、依赖缺失）•"init_wifi_vendor_hal_func_table not found in: " + .so 路径 — .so 加载成功但没导出 init_wifi_vendor_hal_func_table 符号（厂商 .so 不符合 AOSP 接口约定）•"no vendor HAL library linked, will try dynamic load" — 静态链接路径未找到，进入 dlopen 动态加载路径（这是正常流程，不是错误）

7.3 QCOM vs MTK：同一个接口，两个世界

两家厂商都导出同一个函数签名：

wifi_error init_wifi_vendor_hal_func_table(wifi_hal_fn *fn);

这个函数由 AIDL HAL 的 WifiLegacyHalFactory 通过 dlsym 加载（见 7.2 节）。但两家厂商的实现策略差异巨大。

QCOM（高通）的实现：

QCOM 的 wifi_hal.cpp 中同样有完整的 init_wifi_vendor_hal_func_table（约 1072 行起），集中填充了 ~100 个函数指针，覆盖 AOSP 定义的几乎所有 HAL 函数。与 MTK 的区别在于：QCOM 采用"全功能"策略——即使某些功能在特定芯片上不支持，也提供返回"不支持"的实现，而非用 dummy 填充。其 wifi_initialize() 中除了标准的 nl80211 通道外，还通过 cld80211 库建立了一个额外的诊断通道（见 8.3 节），用于固件日志、逐包统计和 OEM 消息的上报。QCOM 的 HAL 包含大量私有扩展：SAR（人体吸收率功率管理）、温控、DTIM 配置、TWT（Target Wake Time）、VoIP 模式等。

MTK（联发科）的实现：

// MTK/hardware-mediatek-wlan/wifi_hal/wifi_hal.cppwifi_error init_wifi_vendor_hal_func_table(wifi_hal_fn* fn) {    if (fn == NULL) returnWIFI_ERROR_UNKNOWN;    fn->wifi_initialize = wifi_initialize;    fn->wifi_cleanup = wifi_cleanup;    fn->wifi_event_loop = wifi_event_loop;    // ... 约 55 个真实函数实现（核心功能 + NAN + RTT + 链路统计）...    // 另有约 5 个函数指向 _dummy 后缀的空实现（如 get_ring_buffers_status_dummy）    // 用模板"虚函数"替代不需要的功能：    populateDummyFor(fn->wifi_wait_for_driver_ready);    populateDummyFor(fn->wifi_set_nodfs_flag);    populateDummyFor(fn->wifi_set_log_handler);    populateDummyFor(fn->wifi_reset_log_handler);    populateDummyFor(fn->wifi_configure_nd_offload);    populateDummyFor(fn->wifi_start_pkt_fate_monitoring);    populateDummyFor(fn->wifi_get_ring_data);    populateDummyFor(fn->wifi_start_logging);    return WIFI_SUCCESS;}

主要功能：

•函数表共约 68 个函数指针（约 60 个真实实现 + 8 个 populateDummyFor 填充的空函数）•不需要的功能用 populateDummyFor<T>() 模板函数填充——返回值类型返回 WIFI_SUCCESS，void 类型啥也不做•这是典型的"最小实现"策略——降低维护成本，减少出 bug 的面•但这 8 个 dummy 函数在上层框架看来是"调用成功"但不是"功能正常"——如果 Framework 依赖这些函数的返回结果做决策，可能产生非预期行为

populateDummyFor 的实现利用了 C++ 模板特化：

// MTK/hardware-mediatek-wlan/wifi_hal/wifi_hal.cpptemplate <typename T>voidpopulateDummyFor(T& val){    val = &DummyFunction<T>::invoke;}

这个模板为每种函数签名自动生成一个返回"成功"的空函数——比手写 8 个 stub 优雅得多。

QCOM vs MTK 对比总结：

维度	QCOM（高通）	MTK（联发科）
实现策略	全功能——函数分散在多个文件，覆盖 AOSP 定义的几乎所有 HAL 函数	精简——集中在单个文件，约 60 个核心函数 + 8 个 dummy
未实现策略	每个函数都有实现（返回错误码或"不支持"）	`populateDummyFor` 模板返回 `WIFI_SUCCESS`
特有功能	SAR、温控、TWT、DTIM、CLD80211 诊断通道	无
初始化复杂度	高（标准 NL socket + CLD80211 库 + OEM 控制 socket）	低（2 个 NL socket）
函数表初始化	`wifi_hal.cpp` 集中初始化，全部 ~100 个函数均为真实实现	`wifi_hal.cpp` 集中初始化，约 60 个真实函数 + 8 个 dummy

回到大楼供电比喻——QCOM 的 HAL 像标准化的工业接口（USB-C：一口多用，但实现成本高），MTK 的 HAL 像定制化的专用接口（DC 圆头：功能单一，但够用且省事）。

进一步说，这就像两栋大楼装了不同品牌的变压器。QCOM 的变压器功能齐全，附带智能监控、远程诊断（CLD80211 的 6 个组播组）、自动调压；MTK 的变压器功能精简，只做最基本的电压转换，其他功能面板上装了"假开关"（dummy），按下去灯亮但什么都不会发生。Framework 作为"大楼管理员"，并不关心变压器的品牌——它只需要变压器把电送进来。

八、nl80211 + ioctl：用户空间到内核的两条通信通道

一句话总结：HAL 层到 kernel 的通信有两条通道——nl80211（Generic Netlink） 负责标准 WiFi 操作（扫描、连接、密钥），ioctl（SIOCDEVPRIVATE+1、SIOCGIFFLAGS、WEXT SIOCIWFIRSTPRIV+N）负责接口管理和厂商私有命令。每个厂商的 wifi_initialize() 都会独立创建 netlink socket 并解析 nl80211 family ID，同时也通过 ioctl 操作网络接口。

回到大楼供电比喻——到这里，大楼内部的配电线路已经全部就绪（WifiController 总闸合上 → ConcreteClientModeManager 楼层配电柜就绪 → HalDeviceManager 变压器通电），但还缺最后一根电缆：从变压器到电网的接线。nl80211 就是这根电缆——它把用户空间（HAL）和内核空间（cfg80211）连接起来，让上层的每一条命令都能送达 WiFi 芯片的驱动程序。

8.1 nl80211 是什么？

nl80211 是 Linux 内核中 cfg80211 子系统对外暴露的用户空间接口。它不是 TCP/UDP 这种传统 socket——它是 AF_NETLINK 协议族下的 NETLINK_GENERIC 子类型。简单理解：nl80211 是内核 WiFi 栈给用户空间开的一扇"专用窗口"，所有标准 WiFi 操作（扫描、关联、断开、设置信道……）都通过这扇窗口发送命令。

8.2 Netlink socket 创建的标准流程

无论是 QCOM 还是 MTK 的 HAL，创建 nl80211 socket 的流程都是相同三步：

// 以 MTK 为例// MTK/hardware-mediatek-wlan/wifi_hal/wifi_hal.cppstatic nl_sock* wifi_create_nl_socket(int port){    struct nl_sock* sock = nl_socket_alloc();  // 步骤 1：分配 socket    if (!sock) return NULL;    wifi_socket_set_local_port(sock, port);    // 步骤 1.5：设置本地端口号    if (nl_connect(sock, NETLINK_GENERIC)) {   // 步骤 2：连接到 NETLINK_GENERIC        nl_socket_free(sock);        return NULL;    }    return sock;}

然后在 wifi_initialize() 中：

// 创建两个 socket：一个发命令，一个收事件info->cmd_sock   = wifi_create_nl_socket(WIFI_HAL_CMD_SOCK_PORT);    // 命令通道info->event_sock = wifi_create_nl_socket(WIFI_HAL_EVENT_SOCK_PORT);  // 事件通道// 解析 nl80211 family IDinfo->nl80211_family_id = genl_ctrl_resolve(cmd_sock, "nl80211");if (info->nl80211_family_id < 0) {    // 致命错误——内核不支持 nl80211，级联释放所有已分配资源    nl_socket_free(cmd_sock);    nl_socket_free(event_sock);    free(info->event_cb);    free(info->cmd);    free(info);    return WIFI_ERROR_UNKNOWN;}// 订阅组播事件wifi_add_membership((wifi_handle)info, "scan");wifi_add_membership((wifi_handle)info, "mlme");wifi_add_membership((wifi_handle)info, "regulatory");wifi_add_membership((wifi_handle)info, "vendor");

主要功能：

•两个 socket 分工明确：cmd_sock 发命令并等待响应（同步），event_sock 接收内核主动推送的事件（异步）•为什么必须是两个 socket 而不是一个？ Netlink 协议用序列号匹配请求和响应——HAL 发出 NL80211_CMD_TRIGGER_SCAN（序列号=42），内核返回 NL80211_CMD_SCAN_RESULTS（序列号=42），HAL 凭序列号识别这是第 42 号命令的响应。如果内核的异步事件（如 NL80211_CMD_DISASSOCIATED，由 AP 断连触发）和 HAL 的命令响应混在同一个 socket 上，异步事件可能恰好落在 HAL 等待第 42 号响应的窗口内，被误当成命令响应来解析——序列号对不上，HAL 的逻辑就会出错。两路分拆消除了这个竞态。•nl_connect(sock, NETLINK_GENERIC) 连接的不是传统网络地址，而是内核的 Generic Netlink 总线•genl_ctrl_resolve() 发起一次 CTRL_CMD_GETFAMILY 查询，询问内核"nl80211 的 family ID 是多少"——后续所有 nl80211 消息都需要带上这个 ID。注意这里传入的是局部变量 cmd_sock（而非 info->cmd_sock，虽然两者此时指向同一个对象）•wifi_add_membership() 的第一个参数是 (wifi_handle)info——将 hal_info* 指针转换为不透明的 wifi_handle 类型，函数内部通过 getHalInfo() 再转回来•四个组播组的含义：scan（扫描结果通知）、mlme（802.11 管理帧事件）、regulatory（频谱管制域变更）、vendor（厂商自定义事件）

异常路径提示：如果 genl_ctrl_resolve("nl80211") 返回负数（内核未加载 cfg80211 模块、或不支持 nl80211 族），HAL 的 wifi_initialize() 会级联释放已分配的所有资源（nl_socket_free + free）并返回 WIFI_ERROR_UNKNOWN。这个错误沿 HAL 调用链返回 Wifi::startInternal() → Wifi::start() → Binder 错误码 → Java 侧 HalDeviceManager.startWifi() 返回 false → 最终 WiFi 子系统停留在 DisabledState。这是一个不可恢复的硬件层错误——此时即使重试也毫无意义，因为内核根本没有提供 nl80211 接口。

8.3 ioctl 通道：HAL 和 Supplicant 如何与内核交互

除了 nl80211，WiFi 子系统还大量使用 ioctl 系统调用进行通信：

调用方	ioctl 类型	用途	典型 SIOC 常量
wpa_supplicant	`linux_ioctl.c`	网络接口管理	`SIOCGIFFLAGS` /`SIOCSIFFLAGS`（up/down 接口）、`SIOCGIFHWADDR`/`SIOCSIFHWADDR`（MAC 地址）、`SIOCBRADDBR`/`SIOCBRDELBR`（网桥）
wpa_supplicant	`driver_cmd_nl80211.c`	私有 DRIVER 命令	`SIOCDEVPRIVATE + 1` — 与内核驱动的 PRIMARY 通信通道
QCOM HAL	`wificonfig.cpp`	创建虚拟接口	`SIOCGIFFLAGS` /`SIOCSIFFLAGS`（设置 `IFF_UP`）
MTK HAL	`wifi_hal.cpp`	固件参数	`SIOCDEVPRIVATE + 1` （设置 `set_fw_param`）
QCOM 内核 HAL	`wlan_hdd_wext.c`	vendor 私有命令（~30+ 命令）	`SIOCIWFIRSTPRIV + N` （设置/获取参数、链路速度、PNO、keepalive……）
MTK 内核 HAL	`gl_wext.c` + `gl_wext_priv.c`	标准 WEXT（~20+）+ 私有（~20+ 命令）	`SIOCGIW` /`SIOCSIW`（ESSID、扫描、信道……）+ `SIOCIWFIRSTPRIV + N`

关键理解：nl80211 和 ioctl 是两条互补的通道，不是竞争关系。nl80211 处理 cfg80211 框架定义的标准 WiFi 操作，ioctl 处理网络层操作（接口 up/down、MAC 地址）和厂商自定义扩展命令。HAL 和 Supplicant 同时使用两者。

8.4 QCOM 的额外通道：CLD80211

QCOM 的 HAL 比 MTK 多了一个特殊的通信通道——CLD80211：

// QCOM/hardware-qcom-wlan/qcwcn/wifi_hal/wifi_hal.cpp (wifi_initialize 中)// 创建 CLD80211 诊断通道info->cldctx = cld80211_init();if (info->cldctx != NULL) {    // 成功：提取底层 nl_sock 并设置回调    info->user_sock = cld80211_get_nl_socket_ctx(info->cldctx);    if (info->user_sock == NULL) goto cld80211_cleanup;    wifi_init_cld80211_sock_cb(info);  // 设置 NL 回调（error/finish/ack/valid）    // 订阅 4 个无条件组播组    cld80211_add_mcast_group(info->cldctx, "host_logs");    cld80211_add_mcast_group(info->cldctx, "per_pkt_stats");    cld80211_add_mcast_group(info->cldctx, "diag_events");    cld80211_add_mcast_group(info->cldctx, "fatal_events");    // oem_msgs 需要 OEM 控制 socket 就绪    if (info->wifihal_ctrl_sock.s > 0) {        cld80211_add_mcast_group(info->cldctx, "oem_msgs");    }} else {    // CLD80211 不可用，回退到标准 NL socket    ret = wifi_init_user_sock(info);    if (ret != WIFI_SUCCESS) goto unload;}// fw_logs 在函数末尾单独订阅（gated on cldctx != NULL）

主要功能：

•CLD80211 是 QCOM 私有的 Generic Netlink 族，用于固件日志和诊断数据的上报•成功路径（cldctx != NULL）有 2 个中间步骤：先通过 cld80211_get_nl_socket_ctx() 提取底层 nl_sock，再通过 wifi_init_cld80211_sock_cb() 设置 NL 回调（error/finish/ack/valid handler）•4 个无条件组播组：host_logs、per_pkt_stats、diag_events、fatal_events•oem_msgs 有条件包裹：仅当 OEM 控制 socket 已创建（wifihal_ctrl_sock.s > 0）时才订阅•fw_logs 在函数末尾单独订阅（不在主 cld80211 块内），同样 gated on cldctx != NULL•失败路径（cldctx == NULL）回退到 wifi_init_user_sock()——一个不依赖 cld80211 库的标准 NL socket•MTK 没有这个通道——它的日志和诊断信息通过标准 nl80211 vendor 事件上报

8.5 三条独立的 nl80211 通道

读到这里你可能已经注意到：系统的不同组件各自独立地创建 netlink socket。总结如下：

进程	谁创建的	socket 数量	用途
`wpa_supplicant`	`driver_nl80211.c`	2（cmd + event） + 每个 BSS 1 个	标准 802.11 操作（扫描、认证、关联）
`wificond`	`netlink_manager.cpp`	2（sync + async）	接口管理 + 某些 offload 操作
`vendor.wifi_hal`	QCOM/MTK `wifi_hal.cpp`	2-3（cmd + event + 可选 user）	厂商私有命令（vendor commands）

它们没有共享 socket——每个进程独立 nl_socket_alloc() → nl_connect() → genl_ctrl_resolve("nl80211")。三个进程各自持有自己的 nl80211 family ID，各自独立向内核收发消息。

这种设计的好处是进程隔离：如果 wpa_supplicant 崩溃，vendor.wifi_hal 的 socket 不受影响；如果厂商 HAL 需要发 vendor 命令，它不需要经过 wpa_supplicant 中转。坏处是内核中的重复开销——三个进程各自维护 netlink 缓冲区，各自订阅组播组，内核需要向三个 socket 各自推送相同的事件。

九、HAL 就绪之后：驱动加载 & Supplicant 启动

前面八章追踪了从用户点击开关到 HAL 就绪的完整链路。到这里，HalDeviceManager.startWifi() 已经拉起了 vendor.wifi_hal 进程，HAL 已经初始化完毕。接下来有两件事要完成，而且有先后顺序：

1.第一步：驱动加载——HAL 进程内部通过 vendor .so 加载 WiFi 驱动，完成 PCIe 枚举、固件下载、WMI 握手2.第二步：Supplicant 启动——驱动就绪后，Framework 才启动 wpa_supplicant，它通过 nl80211 与已注册的 cfg80211 通信

9.1 第一步：驱动是怎么被加载的？

HalDeviceManager.startWifi() 调用 mWifi.start() 通过 AIDL Binder 跨进程调用 HAL 进程的 Wifi::startInternal()。Framework 的 Java 代码不会直接 insmod 驱动——驱动加载是 HAL 进程内部的 C++ 代码完成的。

调用链从 Framework 到 insmod：

HalDeviceManager.startWifi()                    // HalDeviceManager.java:1471  → WifiHal.start()                             // WifiHal.java:209    → WifiHalAidlImpl.start()                   // WifiHalAidlImpl.java:174      ──── AIDL Binder IPC（跨进程） ────      → Wifi::startInternal()                   // wifi.cpp:246        → initializeModeControllerAndLegacyHal()  // wifi.cpp:361          → mode_controller_->initialize()      // wifi_mode_controller.cpp            → driver_tool_->LoadDriver()        // driver_tool.cpp:34              → ::wifi_load_driver()            // wifi_hal_common.cpp:180                → insmod()                      // syscall(__NR_finit_module)

wifi_load_driver() 通过 insmod() 系统调用将 WiFi 驱动模块（.ko 文件）加载到内核。insmod() 内部调用 syscall(__NR_finit_module, fd, path, flags)——这是 Linux 内核提供的模块加载接口，用户空间的 C 代码可以通过它向内核注入模块，Java 代码做不到这一点。

加载驱动之后，HAL 还需要初始化 vendor HAL .so：

        → WifiLegacyHalFactory::getHals()       // wifi_legacy_hal_factory.cpp:72          → dlopen("libwifi-hal-qcom.so")       // 加载厂商 HAL 实现          → dlsym("init_wifi_vendor_hal_func_table")  // 填充函数指针表        → WifiLegacyHal::start()                // wifi_legacy_hal.cpp:558          → wifi_wait_for_driver_ready()        // 等待驱动就绪          → wifi_initialize()                   // 获取全局句柄

insmod vs dlopen：insmod 加载的是内核模块（.ko），运行在内核空间；dlopen 加载的是用户空间共享库（.so），运行在 HAL 进程中。WiFi 驱动加载涉及两者：先 insmod 内核驱动模块，再 dlopen vendor HAL .so 来与内核驱动通信。

9.2 第二步：Supplicant 是怎么被启动的？

驱动就绪后，ConcreteClientModeManager 的状态机收到 CMD_SWITCH_TO_CONNECT_MODE，开始启动 Supplicant。调用链：

ConcreteClientModeManager.ClientModeStateMachine   // ConcreteClientModeManager.java:1077  → CMD_SWITCH_TO_CONNECT_MODE 处理    → WifiNative.switchClientInterfaceToConnectivityMode()  // WifiNative.java:1749      → WifiNative.startSupplicant()             // WifiNative.java:725        → WifiNative.startAndWaitForSupplicantConnection()  // WifiNative.java:698          → SupplicantStaIfaceHal.initialize()   // 检查 ISupplicant 服务是否已声明          → SupplicantStaIfaceHal.startDaemon()  // SupplicantStaIfaceHal.java:1012            → SupplicantStaIfaceHalAidlImpl.startDaemon()  // :492              → getSupplicantMockable()          // :576                → ServiceManager.waitForDeclaredService(                    "android.hardware.wifi.supplicant.ISupplicant/default")

ServiceManager.waitForDeclaredService() 是关键——它不会主动启动服务，而是等待服务出现。由于 .rc 文件中 wpa_supplicant 声明了 disabled（开机不自启动），Android 的 lazy HAL 机制会在客户端调用 waitForDeclaredService() 时通知 init 启动该服务：

# external_wpa_supplicant_8/wpa_supplicant/aidl/vendor/android.hardware.wifi.supplicant-service.rcservice wpa_supplicant /vendor/bin/hw/wpa_supplicant \    -O/data/vendor/wifi/wpa/sockets -dd \    -g@android:wpa_wlan0    interface aidl android.hardware.wifi.supplicant.ISupplicant/default    class main    socket wpa_wlan0 dgram 660 wifi wifi    disabled    oneshot

init 收到启动请求后，fork() + execve("/vendor/bin/hw/wpa_supplicant", ...) 启动进程，main() 被调用。main() 执行后，AIDL 层将 ISupplicant 服务注册到 ServiceManager，Framework 的 waitForDeclaredService() 返回，连接建立。

rc 文件语法速览：service <名称> <可执行文件路径> 定义一个 init 管理的服务。interface aidl ... 声明该服务提供的 AIDL 接口（init 用它来响应 lazy HAL 启动请求）。disabled 表示开机不自动启动，等被请求时才启动。oneshot 表示进程退出后不自动重启。socket 让 init 预创建一个 Unix domain socket 并传给服务进程。
lazy HAL 机制：Android 的 lazy HAL 允许服务声明为"按需启动"。当客户端调用 ServiceManager.waitForDeclaredService() 时，ServiceManager 检查服务是否已注册——如果没有，它通过 init 的属性系统触发服务启动。客户端阻塞等待直到服务注册完成。这种机制的好处是：不使用 WiFi 时 Supplicant 进程不占用内存和 CPU

驱动加载的详细分析（QCOM 6 阶段、MTK wlanProbe 12 步、SSR 崩溃恢复）见下一篇《驱动加载与崩溃恢复》。Supplicant 启动后的 eloop 事件循环、状态机、AIDL 接口层见后续《Supplicant 启动》。

常见错误速查表

WiFi 打不开是 Android 用户最常见的问题之一。下面这张表按调用链的顺序，列出了从点击开关到 HAL 就绪过程中所有可能的失败点、对应的日志关键字和排查思路。

#	失败阶段	失败原因	logcat 关键字	用户看到什么	排查方向	章节
0	App 层调用	没有 `CHANGE_WIFI_STATE` 权限	`SecurityException: WifiService`	App 崩溃	检查 AndroidManifest.xml	§1.2
1	闸门①	第三方 App targetSdk >= Q	`"setWifiEnabled not allowed for uid="` (info)	返回 false，WiFi 不打开	非 bug，设计如此——Q+ 的第三方 App 不允许直接开关 WiFi，应使用 Settings Panel API	§2.2
2	闸门②	卫星模式开启	`"setWifiEnabled not allowed as satellite mode is on."` (info)	返回 false	等卫星通信结束再试，或检查卫星模式设置	§2.2
3	闸门③	飞行模式 + 非特权调用者	`"setWifiEnabled in Airplane mode: only Settings can toggle wifi"` (err)	返回 false	关闭飞行模式，或用 Settings 界面操作	§2.2
4	闸门④	热点运行中(pre-S)	`"setWifiEnabled with SoftAp enabled"` (err)	返回 false	先关闭热点再开 WiFi（S+ 设备无此限制）	§2.2
5	闸门⑤	IT 管理员限制(T+)	`"setWifiEnabled with user restriction: only DO/PO can toggle wifi"` (err)	返回 false	企业设备策略限制，联系 IT 管理员	§2.2
6	闸门⑥	旧版 App 确认框	`"setWifiEnabled must show user confirmation dialog for uid=%"` (info)	异步弹出确认对话框	用户点击"允许"后重新进入 setWifiEnabled	§2.2
7	SettingsStore	飞行模式下 WiFi 不可切换	`handleWifiToggled` 返回 false	WiFi 不打开	`AIRPLANE_MODE_TOGGLEABLE_RADIOS` 未包含 wifi	§2.3
8	HAL 启动	HAL 返回 `ERROR_NOT_AVAILABLE`（STOPPING 状态）	`"Cannot start wifi because unavailable. Retrying..."`	点击后转圈，可能成功（重试中）	快速开关导致的上次 stop 未完成，等几秒再试	§6.3
9	HAL 启动	HAL 重试 3 次后全部失败	`"Cannot start IWifi after trying 3 times"`	WiFi 开关回弹到关闭	`vendor.wifi_hal` 进程卡在 STOPPING 状态，需重启该进程或 reboot	§6.3
10	HAL 启动	HAL 返回非重试类错误	`"Cannot start IWifi. Status: <code>"`	WiFi 开关回弹	HAL 进程崩溃、内存不足、或芯片初始化失败	§6.3
11	HAL 启动	`vendor.wifi_hal` 服务未注册	`"No HIDL or AIDL service available for the Wifi Vendor HAL."`	WiFi 开关回弹	厂商 HAL 服务未启动，检查 `init.rc` 和 HAL 进程状态	§6.4
12	Legacy HAL	dlopen 厂商 .so 失败	`"failed to open vendor hal library: <path>"`	WiFi 开关回弹	.so 文件缺失、权限错误、或 ELF 依赖缺失（`ldd` 检查）	§7.2
13	Legacy HAL	.so 加载成功但缺少符号	`"init_wifi_vendor_hal_func_table not found in: <path>"`	WiFi 开关回弹	厂商 .so 不符合 AOSP 接口约定，检查 .so 的导出符号表	§7.2
14	nl80211	内核未加载 cfg80211 模块	`genl_ctrl_resolve("nl80211")` 返回负数（HAL log）	WiFi 开关回弹	内核配置问题：`CONFIG_CFG80211` 未开启或模块未加载（`lsmod \| grep cfg80211`）	§8.2
15	wificond	wificond 服务未就绪	`"Failed to get IClientInterface"`	WiFi 可能显示"已打开"但无实际功能	wificond 守护进程崩溃或未启动，检查 `wificond` 进程状态	§6.2
16	WifiNative.initialize	Vendor HAL 初始化失败	`"Failed to initialize vendor HAL"`	开机后 WiFi 始终关闭	系统启动时的底层基础设施未就绪，通常需要 reboot	§4.3

日志级别说明：info 级别的拒绝日志在默认 logcat 中可见；err 级别的日志会更显眼。调试时建议 logcat -s WifiService:* WifiVendorHal:* HalDeviceManager:*。

总结：从点击开关到 HAL 就绪，一条线串起来

这篇文章追踪了一条完整的调用链。让这张表帮你回顾整个过程：

阶段	组件	关键操作	比喻
1. 入口	`WifiManager`	Binder IPC 到 system_server	按下墙上的开关（WifiManager 只是一个薄壳，真正的逻辑在 system_server）
2. 安检	`WifiServiceImpl`	权限检查 + 6 道场景闸门	配电箱断路器面板（6 个互锁开关逐一检查）
3. 调度	`ActiveModeWarden`	`wifiToggled()` 发送 CMD 给状态机	总调度室收到用电请求（不亲自执行，交给状态机）
4. 决策	`WifiController`	`DisabledState` → `EnabledState` 转移	合上变压器总闸（带互锁装置，防止反复扳动）
5. 初始化	`ConcreteClientModeManager`	创建 `ClientModeImpl`（9 状态 FSM）	合上楼层配电柜闸（分配具体线路：连接 or 仅扫描）
6. 拉活	`HalDeviceManager`	AIDL/HIDL → `IWifi.start()` 拉起 HAL 进程	接通大楼到电网之间的变压器（带重试机制）
7. 加载	`WifiLegacyHalFactory`	`dlopen` / `dlsym` 加载厂商 .so	确认变压器品牌型号（QCOM 全功能 vs MTK 精简版）
8. 接线	厂商 HAL + kernel	`nl_socket_alloc()` → `genl_ctrl_resolve("nl80211")`	把电缆接上电网（建立与内核 cfg80211 的通信通道）

此时 HAL 已就绪，nl80211 通道已建立，ClientModeImpl 正处于 DisconnectedState 等待连接指令。接下来的事情——wpa_supplicant 的初始化、扫描、关联、DHCP——这些属于"从 HAL 就绪到连接成功"的下半场。我们下一章继续。

下一章预告

Android WiFi 源码分析（三）：驱动加载 — QCOM 与 MTK 怎么把芯片叫醒？

•QCOM 平台驱动加载的 6 个阶段：从 module_init 到 wiphy_register•ICNSS2 集成 WiFi 路径（WCN6750/WCN7750）与 cnss2 PCIe 路径的差异•MTK 平台驱动加载的完整流程：conninfra 共享框架 → wlanProbe → FW Ready 位轮询•wlan_objmgr 三层对象模型的创建机制和组件回调模式•WMI 握手的三个事件（Service Ready / EXT / EXT2）各自携带什么信息•SSR 崩溃恢复的三级体系（QCOM）和两级体系（MTK）

References

[1] packages/modules/Wifi: https://android.googlesource.com/platform/packages/modules/Wifi/[2] hardware/interfaces/wifi: https://android.googlesource.com/platform/hardware/interfaces/[3] hardware/qcom/wlan/qcwcn/wifi_hal: https://github.com/nicklela21/hardware_qcom_wlan[4] hardware/mediatek/wlan/wifi_hal: https://github.com/nicklela21/hardware_mediatek
