vLLM 源码结构分析 — 总览导航

定位：本文档是 vLLM 源码分析系列（共 22 篇）的总览导航入口与宏观概览，旨在为读者建立对 vLLM 整体架构的全局认知地图。建议首次阅读时按顺序浏览本文档的全部章节，之后可作为快速查阅索引使用。

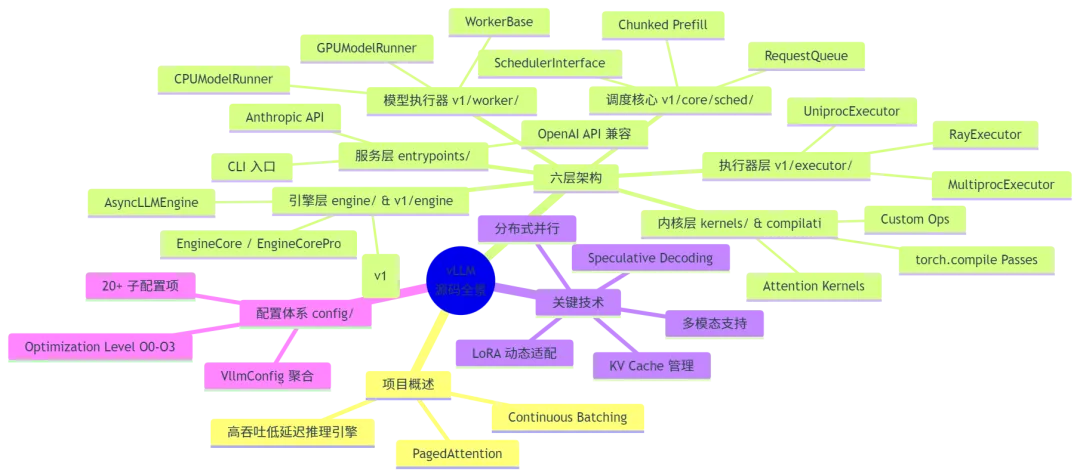

📌 全局知识图谱

一、项目概述

1.1 基本信息

属性	值
项目名称	vLLM
定位	高吞吐、内存高效的大语言模型（LLM）推理与服务引擎
开源协议	Apache-2.0
核心口号	“a high-throughput and memory-efficient inference engine for LLMs” （见 [`__init__.py`](file:///workspace/vllm/init.py#L3)）
版本管理	通过 [`version.py`](file:///workspace/vllm/version.py) → `_version.py` 管理，开发版显示 `dev`

1.2 核心价值主张

vLLM 的核心竞争力源于两项奠基性技术创新：

PagedAttention
：将操作系统虚拟内存的分页（Paging）思想引入注意力计算中的 KV Cache 管理。将 KV Cache 按固定大小的 Block 组织，实现非连续内存分配，极大减少内存碎片和浪费。
Continuous Batching（连续批处理）
：突破传统静态批处理的限制，在一个迭代步（iteration step）内动态地混排处于不同阶段（prefill / decode）的请求，实现 GPU 利用率的最大化。

1.3 生态地位

vLLM 已成为 LLM 推理服务的事实标准之一：

提供 OpenAI 兼容 API 服务端（[entrypoints/openai/api_server.py](file:///workspace/vllm/entrypoints/openai/api_server.py)）
支持 Anthropic 兼容协议（[entrypoints/anthropic/](file:///workspace/vllm/entrypoints/anthropic/)）
支持 200+ 模型架构（见 [model_executor/models/](file:///workspace/vllm/model_executor/models/) 目录下的模型文件）
支持 多模态（视觉、音频、视频）、LoRA、Speculative Decoding、前缀缓存、分布式并行（TP/PP/DP/EP）等企业级特性

二、整体架构图

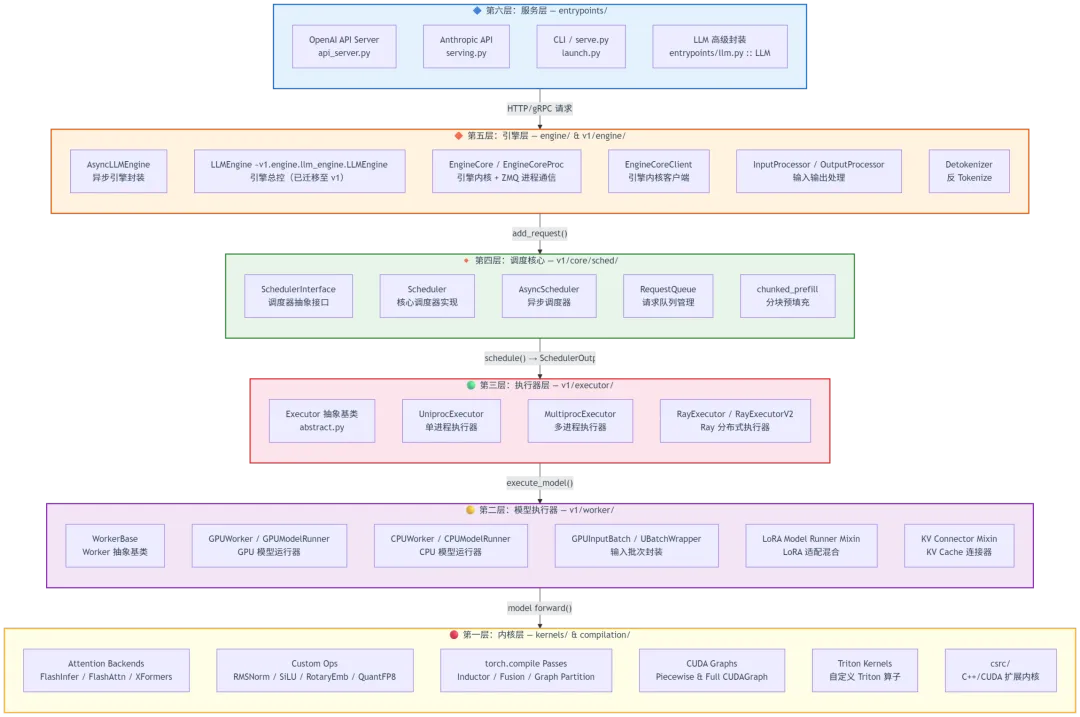

vLLM 采用清晰的六层分层架构，自上而下依次为：

各层职责速查

层级	核心目录	核心职责	关键类/模块
L6 服务层	`entrypoints/`	对外提供 API 服务、CLI 入口、高级 SDK 封装	`LLM` , `ApiServer`, `OpenAIServing`
L5 引擎层	`engine/` , `v1/engine/`	引擎生命周期管理、请求编排、进程通信	`LLMEngine` , `EngineCore`, `EngineCoreProc`, `AsyncLLMEngine`
L4 调度核心	`v1/core/sched/`	请求排队、策略调度、Chunked Prefill、KV Cache 分配	`Scheduler` , `SchedulerInterface`, `RequestQueue`
L3 执行器层	`v1/executor/`	多进程/多节点分布式执行策略	`UniprocExecutor` , `MultiprocExecutor`, `RayExecutor`
L2 模型执行器	`v1/worker/`	模型加载、前向传播、采样、CUDA Graph 管理	`GPUModelRunner` , `WorkerBase`, `GPUWorker`
L1 内核层	`kernels/` , `compilation/`, `csrc/`	底层算子、注意力后端、编译优化、CUDA/C++ 扩展	FlashInfer, CustomOps, InductorPasses

三、版本演进路线：v0 → v1 迁移策略

3.1 迁移背景

vLLM 经历了一次重大的架构重构——从 v0 架构迁移到 v1 架构。这次重构的核心目标是：

解耦 Engine Core
：将引擎的核心调度循环（EngineCore）从对外接口中分离出来，支持跨进程部署
引入 ZMQ 进程通信
：通过 ZeroMQ 实现 EngineCore 与前端的高效 IPC
支持 Data Parallel（DP）
：原生支持数据并行和弹性扩缩容（Elastic EP）
统一 Async Scheduling
：内置异步调度能力

3.2 向后兼容机制

vLLM 在迁移过程中采用了精巧的向后兼容策略，确保现有用户代码无需修改即可升级：

（1）`LLMEngine` 别名重定向

在 [engine/llm_engine.py](file:///workspace/vllm/engine/llm_engine.py) 中，原来的 LLMEngine 类已被替换为一个简单的别名重定向：

from vllm.v1.engine.llm_engine import LLMEngine as V1LLMEngineLLMEngine = V1LLMEngine  # type: ignore"""The `LLMEngine` class is an alias of [vllm.v1.engine.llm_engine.LLMEngine][]."""

这意味着所有 from vllm import LLMEngine 的导入都会自动指向 v1 版本。

（2）`getattr` 延迟导入

在 [__init__.py](file:///workspace/vllm/init.py#L65-L73) 中，使用了 Python 3.7+ 的 __getattr__ 延迟导入机制：

def __getattr__(name: str) -> typing.Any:    from importlib import import_module    if name in MODULE_ATTRS:        module_name, attr_name = MODULE_ATTRS[name].split(":")        module = import_module(module_name, __package__)        return getattr(module, attr_name)    else:        raise AttributeError(f"module {__package__} has no attribute {name}")

配合 MODULE_ATTRS 字典映射表（[第16-39行](file:///workspace/vllm/init.py#L16-L39)），实现了：

按需加载
：只有当用户实际访问某个属性时才触发对应模块的导入
零成本兼容
：不增加启动时的导入开销
统一入口
：from vllm import LLMEngine, SamplingParams, LLM 等写法全部生效

（3）v1 引擎内部结构

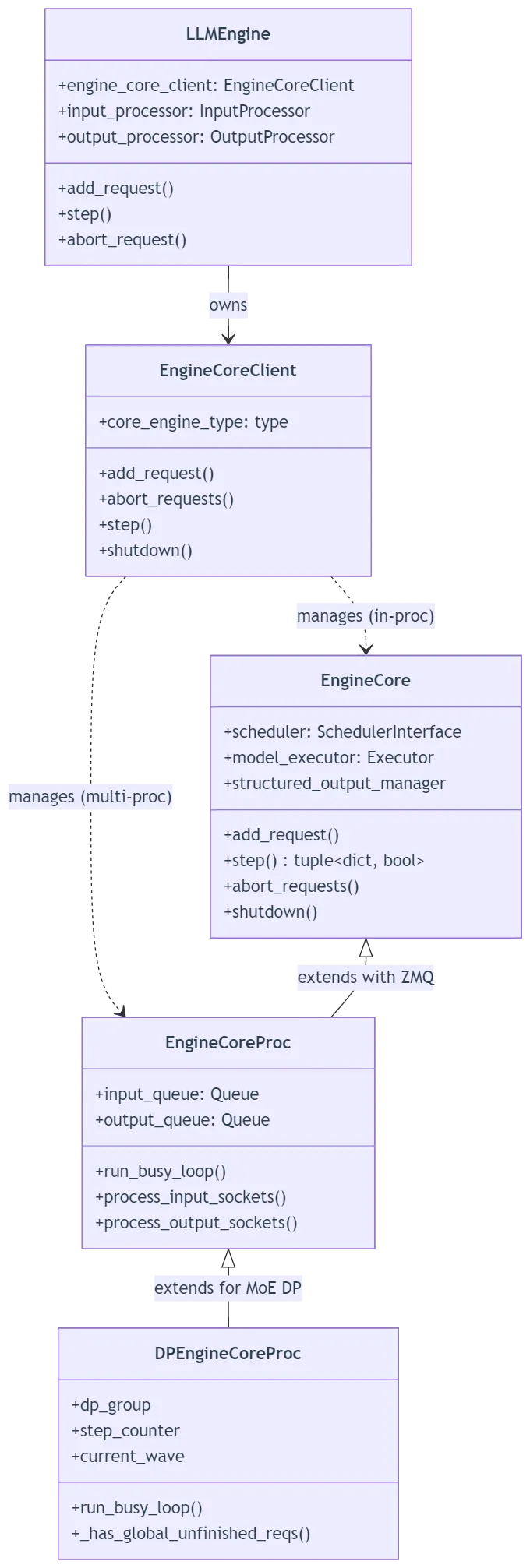

v1 引擎的核心组件关系如下：

3.3 v0 vs v1 核心差异

维度	v0 架构	v1 架构
引擎位置	`engine/llm_engine.py`	`v1/engine/llm_engine.py` + `v1/engine/core.py`
调度器位置	`core/scheduler.py`	`v1/core/sched/scheduler.py`
进程模型	单进程为主	支持 Uniproc / Multiproc / Ray / DP
通信方式	直接方法调用	ZMQ IPC（`msgpack` 序列化）
调度模式	同步调度	支持同步 + 异步调度（Async Scheduling）
KV Cache 管理	CacheEngine	`v1/core/kv_cache_manager.py` + Hybrid Manager
Speculative Decode	内嵌于 Scheduler	`v1/spec_decode/` 独立模块化
DP 支持	不支持	原生 Data Parallel + Elastic EP

四、目录结构全景图

以下是 /workspace/vllm 的主要目录树及其职责说明：

vllm/                              # 项目根目录├── __init__.py                    # 包入口：MODULE_ATTRS + __getattr__ 延迟导入├── version.py / _version.py       # 版本号管理├── envs.py                        # 环境变量集中定义├── env_override.py                # 环境变量覆盖机制│├── config/                         # 🔧 配置体系（20+ 子配置聚合）│   ├── vllm.py                    # VllmConfig：全局配置聚合容器（Pydantic model）│   ├── model.py                   # ModelConfig：模型名称、架构、dtype、量化│   ├── cache.py                   # CacheConfig：KV Cache 大小、block_size、prefix caching│   ├── parallel.py                # ParallelConfig：TP/PP/DP/EP 并行配置│   ├── scheduler.py               # SchedulerConfig：调度策略、max_num_seqs/tokens│   ├── device.py                  # DeviceConfig：设备类型（cuda/xpu/cpu）│   ├── load.py                    # LoadConfig：权重加载格式、下载路径│   ├── attention.py               # AttentionConfig：注意力后端选择│   ├── lora.py                    # LoRAConfig：LoRA 适配器配置│   ├── speculative.py             # SpeculativeConfig：推测解码配置│   ├── compilation.py             # CompilationConfig：torch.compile + CUDAGraph│   ├── kernel.py                  # KernelConfig：自定义算子优先级│   ├── quantization/              # 各量化方案的配置（AWQ/GPTQ/FP8 等）│   └── ...                        # reasoning/offload/profiler/observability 等│├── engine/                         # 🚀 引擎层（v0 兼容入口）│   ├── llm_engine.py              # LLMEngine → v1 LLMEngine 的别名重定向│   ├── async_llm_engine.py        # AsyncLLMEngine 异步引擎│   ├── arg_utils.py               # EngineArgs / AsyncEngineArgs 参数解析│   └── protocol.py                # 引擎协议定义│├── v1/                            # 🆕 V1 架构（当前主力架构）│   ├── engine/                    # 引擎核心│   │   ├── llm_engine.py          # LLMEngine：对外总控接口│   │   ├── core.py                # EngineCore：引擎内核（调度+执行主循环）│   │   ├── core_client.py         # EngineCoreClient：内核客户端（IPC 代理）│   │   ├── async_llm.py           # AsyncLLMEngine：异步引擎│   │   ├── coordinator.py         # DPCoordinator：数据并行协调器│   │   ├── input_processor.py     # InputProcessor：请求预处理│   │   ├── output_processor.py    # OutputProcessor：响应后处理│   │   ├── detokenizer.py         # Detokenizer：流式反 Tokenize│   │   ├── tensor_ipc.py          # TensorIpcReceiver：张量跨进程传输│   │   └── utils.py               # 引擎工具类│   ││   ├── core/                      # 调度核心│   │   ├── sched/                 # 调度器│   │   │   ├── scheduler.py       # Scheduler：FIFO/双调度的核心实现│   │   │   ├── interface.py       # SchedulerInterface：调度器抽象接口│   │   │   ├── async_scheduler.py # AsyncScheduler：异步调度器│   │   │   ├── request_queue.py   # RequestQueue：请求排队与优先级│   │   │   └── output.py          # SchedulerOutput：调度输出数据结构│   │   ├── kv_cache_manager.py    # KV Cache 管理器│   │   ├── kv_cache_coordinator.py# KV Cache 跨节点协调器│   │   ├── block_pool.py          # Block 内存池管理│   │   └── encoder_cache_manager.py # 编码器缓存管理│   ││   ├── executor/                  # 执行器（分布式策略）│   │   ├── abstract.py            # Executor：执行器抽象基类│   │   ├── uniproc_executor.py    # UniprocExecutor：单进程执行器│   │   ├── multiproc_executor.py  # MultiprocExecutor：多进程执行器│   │   ├── ray_executor.py        # RayExecutor：Ray 部署执行器│   │   └── ray_executor_v2.py     # RayExecutorV2：Ray 执行器 v2│   ││   ├── worker/                    # 模型执行器（Worker）│   │   ├── worker_base.py         # WorkerBase：Worker 抽象基类│   │   ├── gpu_worker.py          # GPUWorker：GPU Worker│   │   ├── cpu_worker.py          # CPUWorker：CPU Worker│   │   ├── gpu_model_runner.py    # GPUModelRunner：GPU 模型前向传播│   │   ├── cpu_model_runner.py    # CPUModelRunner：CPU 模型前向传播│   │   ├── gpu_input_batch.py     # GPUInputBatch：GPU 输入批次封装│   │   ├── gpu_ubatch_wrapper.py  # UBatchWrapper：Micro-batch 封装│   │   ├── ubatching.py           # Micro-batching 调度逻辑│   │   ├── block_table.py         # Block Table 管理│   │   ├── workspace.py           # 工作空间（显存分配）│   │   ├── lora_model_runner_mixin.py   # LoRA 模型适配│   │   ├── kv_connector_model_runner_mixin.py  # KV 连接器适配│   │   └── encoder_cudagraph.py   # 编码器 CUDA Graph│   ││   ├── spec_decode/               # 推测解码│   │   ├── eagle.py               # EAGLE 推测解码│   │   ├── medusa.py              # MEDUSA 推测解码│   │   ├── ngram_proposer.py      # N-Gram 草稿模型│   │   ├── draft_model.py         # Draft Model 管理│   │   └── ...│   ││   ├── structured_output/         # 结构化输出│   │   ├── backend_outlines.py    # Outlines 后端│   │   ├── backend_lm_format_enforcer.py  # LMFEnforcer 后端│   │   ├── backend_xgrammar.py    # XGrammar 后端│   │   └── backend_guidance.py    # Guidance 后端│   ││   ├── sample/                    # 采样模块│   │   ├── sampler.py             # 采样器（softmax/top-k/top-p）│   │   ├── rejection_sampler.py   # 拒绝采样（Speculative Decode 用）│   │   └── metadata.py            # 采样元数据│   ││   ├── metrics/                   # 可观测性指标│   │   ├── stats.py               # 统计数据结构│   │   ├── prometheus.py          # Prometheus 指标导出│   │   ├── loggers.py             # 日志记录器│   │   └── perf.py                # 性能计数器│   ││   ├── attention/                 # 注意力后端选择│   │   ├── backend.py             # 后端枚举与选择逻辑│   │   └── selector.py            # 选择器实现│   ││   ├── kv_offload/                # KV Cache 卸载│   │   └── simple_kv_offload/     # 简单 KV 卸载实现│   ││   ├── outputs.py                 # ModelRunnerOutput 等输出数据结构│   ├── request.py                 # Request / RequestStatus 数据结构│   ├── kv_cache_interface.py      # KVCacheConfig 接口定义│   └── cudagraph_dispatcher.py    # CUDA Graph 分发器│├── model_executor/                 # 🤖 模型执行框架│   ├── models/                    # 200+ 模型架构实现│   │   ├── llama.py               # LLaMA 系列│   │   ├── deepseek_v2.py         # DeepSeek-V2/V3 (MLA)│   │   ├── qwen3.py               # Qwen3 系列│   │   ├── mistral.py             # Mistral 系列│   │   ├── gpt_neox.py            # GPT-NeoX│   │   ├── interfaces.py          # 模型接口抽象（ForCausalLM 等）│   │   ├── interfaces_base.py     # 基础接口定义│   │   ├── registry.py            # ModelRegistry：模型注册表│   │   └── ...                    # 其余 170+ 模型文件│   ├── custom_op.py               # 自定义算子注册与管理│   ├── parameter.py               # 参数管理（sharding 等）│   ├── utils.py                   # 模型工具函数│   └── warmup/                    # 模型预热（kernel warmup）│├── multimodal/                     # 🖼️ 多模态支持│   ├── registry.py                # MultiModalRegistry：多模态注册中心│   ├── image.py / audio.py / video.py  # 各模态输入处理│   ├── processing/                # 处理流水线│   │   ├── processor.py           # 处理器基类│   │   ├── inputs.py              # 输入数据结构│   │   └── context.py             # 处理上下文│   ├── media/                     # 媒体类型定义│   ├── cache.py                   # 多模态特征缓存│   └── hasher.py                  # 输入哈希（用于缓存 key）│├── lora/                          # 🔗 LoRA 适配器系统│   ├── lora_model.py              # LoRA 模型管理│   ├── lora_weights.py            # LoRA 权重管理│   ├── model_manager.py           # LoRA 模型管理器│   ├── layers/                    # LoRA 层实现│   │   ├── base.py                # LoRA 层基类│   │   ├── column_parallel_linear.py  # 列并行线性层+LoRA│   │   ├── row_parallel_linear.py     # 行并行线性层+LoRA│   │   └── fused_moe.py           # MoE + LoRA 融合│   ├── punica_wrapper/            # Punica GPU 库封装（高效 LoRA 计算）│   └── request.py                 # LoRARequest 请求数据│├── distributed/                   # 🌐 分布式通信│   ├── parallel_state.py          # 并行状态（TP/PP/DP group 管理）│   ├── device_communicators/      # 设备通信后端│   │   ├── base_device_communicator.py  # 通信基类│   │   ├── cuda_communicator.py         # CUDA 通信（NCCL/PYNCLL）│   │   ├── custom_all_reduce.py          # 自定义 AllReduce│   │   ├── flashinfer_all_reduce.py      # FlashInfer AllReduce│   │   └── all2all.py                     # All2All 通信│   ├── kv_transfer/               # KV Cache 跨节点传输│   │   └── kv_connector/          # KV 连接器工厂与实现│   ├── elastic_ep/                # 弹性并行（Elastic EP）│   │   ├── elastic_state.py       # 弹性状态机│   │   └── elastic_execute.py     # 弹性执行逻辑│   ├── weight_transfer/           # 权重传输（RLHF 训练场景）│   └── stateless_coordinator.py   # 无状态协调器│├── entrypoints/                    # 🌐 服务入口│   ├── llm.py                     # LLM 类（面向用户的 Python SDK）│   ├── api_server.py              # API Server 主入口│   ├── openai/                    # OpenAI 兼容服务│   │   ├── api_server.py          # OpenAI API Server│   │   └── cli_args.py            # OpenAI CLI 参数│   ├── anthropic/                 # Anthropic 兼容服务│   ├── cli/                       # 命令行入口│   │   ├── main.py                # vllm 命令入口│   │   └── serve.py               # vllm serve 命令│   ├── pooling/                   # Pooling 任务（embedding/classification）│   └── mcp/                       # MCP (Model Context Protocol) 支持│├── compilation/                    # ⚡ 编译优化体系│   ├── compiler_interface.py      # torch.compile 接口封装│   ├── backends.py                # 编译后端选择│   ├── cuda_graph.py              # CUDA Graph 捕获与管理│   ├── piecewise_backend.py       # Piecewise CUDA Graph 后端│   ├── base_static_graph.py       # 静态图基础│   ├── decorators.py              # @support_torch_compile 装饰器│   ├── counter.py                 # 编译计数器│   ├── caching.py                 # 编译结果缓存│   ├── codegen.py                 # 代码生成│   ├── wrapper.py                 # 编译包装器│   └── passes/                    # 编译优化 Pass│       ├── pass_manager.py        # Pass 管理器│       ├── inductor_pass.py       # Inductor Pass│       ├── vllm_inductor_pass.py  # vLLM 自定义 Inductor Pass│       └── fx_utils.py            # FX 图工具│├── kernels/                        # 🔺 自定义算子内核│   ├── __init__.py / vllm_c.c     # C++/CUDA 扩展入口│   ├── aiter_ops.py               # AITer 算子（ROCm 平台）│   ├── xpu_ops.py                 # Intel XPU 算子│   ├── oink_ops.py                # Oink 算子│   ├── triton/                    # Triton 自定义内核│   └── helion/                    # Helion 配置│├── tokenizers/                     # 📝 Tokenizer 系统│   ├── hf.py                      # HuggingFace Tokenizer│   ├── registry.py                # TokenizerRegistry│   ├── fastokens.py               # FastTokenizer│   └── ...                        # 特殊 tokenizer（DeepSeek/Grok/Qwen-VL 等）│├── renderers/                      # 🎨 输入渲染器（Prompt 构建）│   ├── base.py                    # 渲染器基类│   ├── hf.py                      # HuggingFace 渲染器│   ├── registry.py                # 渲染器注册表│   ├── deepseek_v32.py            # DeepSeek-V3/V32 特殊渲染│   └── ...│├── reasoning/                      # 🧠 推理（Reasoning）解析│   ├── abs_reasoning_parsers.py   # 解析器抽象基类│   ├── deepseek_r1_reasoning_parser.py  # DeepSeek-R1 推理解析│   └── ...                        # 其他模型的推理解析器│├── tool_parsers/                   # 🔧 工具调用（Function Calling）解析│   ├── abstract_tool_parser.py    # 工具解析器基类│   ├── openai_tool_parser.py      # OpenAI 格式解析│   └── ...                        # 各厂商工具调用解析│├── platforms/                      # 💻 平台抽象层│   ├── interface.py               # 平台接口定义│   ├── cuda.py                    # NVIDIA CUDA 平台│   ├── rocm.py                    # AMD ROCm 平台│   ├── xpu.py                     # Intel XPU 平台│   ├── cpu.py                     # CPU 平台│   └── tpu.py                     # Google TPU 平台│├── transformers_utils/             # 🔄 Transformers 工具│   ├── config.py                  # HF Config 工具│   ├── tokenizer.py               # Tokenizer 工具│   ├── configs/                   # 各模型 HF Config 映射│   └── processors/                # 图像处理器映射│├── inputs/                         # 📥 输入处理│   ├── __init__.py                # PromptType, TextPrompt, TokensPrompt│   ├── engine.py                  # EngineInput 数据结构│   ├── llm.py                     # LLM 输入数据结构│   └── preprocess.py              # 预处理管道│├── outputs/                        # 📤 输出数据结构│   ├── __init__.py                # RequestOutput, CompletionOutput 等│   └── ...│├── utils/                          # 🛠️ 通用工具库│   ├── torch_utils.py             # PyTorch 工具│   ├── mem_utils.py               # 内存管理工具│   ├── hashing.py                 # 哈希工具（用于 prefix caching）│   ├── serial_utils.py            # 序列化工具（msgpack）│   ├── network_utils.py           # 网络/ZMQ 工具│   ├── profiler.py                # 性能分析工具│   └── ...│├── benchmarks/                     # 📊 性能基准测试├── profiler/                       # 📈 层级性能分析器├── tracing/                        # 🔍 OpenTelemetry 集成├── logging_utils/                  # 日志工具├── plugins/                        # 插件系统├── device_allocator/               # 设备内存分配器（CuMem）├── parser/                         # 输出解析器├── usage/                          # 使用统计├── assets/                         # 静态资源├── third_party/                    # 第三方依赖├── ir/                            # 中间表示（IR）└── csrc/                           # C++/CUDA 源码

五、快速导航索引

以下表格链接到本系列的其余 21 个分模块文档，按推荐阅读顺序排列：

序号	文档名	文件路径	核心内容	建议阅读顺序
01	架构总览	`01_architecture_overview.md`	六层架构、v0→v1演进、核心数据结构、设计原则	第 1 篇
02	配置系统	`02_config_system.md`	VllmConfig 及 20+ 子配置、环境变量覆盖、OptimizationLevel O0-O3	第 2 篇
03	引擎核心	`03_engine_core.md`	LLMEngine / AsyncLLM / EngineCore / InputProcessor / OutputProcessor	第 3 篇
04	调度器	`04_scheduler.md`	Scheduler.schedule() 完整逻辑、Continuous Batching、Chunked Prefill、抢占机制	第 4 篇
05	PagedAttention	`05_pagedattention.md`	页式 KV Cache 管理、BlockPool/BlockTable、Copy-on-Write、Prefix Caching	第 5 篇
06	注意力后端	`06_attention_backends.md`	FlashAttention / FlashInfer / MLA / Triton / ROCm / CPU 后端选择与实现	第 6 篇
07	模型执行器	`07_model_executor.md`	ModelRegistry（200+ 模型）、模型接口、主要模型家族、Transformer 层组件	第 7 篇
08	Worker 与执行器	`08_worker_and_executor.md`	UniProc/MultiProc/Ray Executor、WorkerBase/GPUWorker/GPUModelRunner	第 8 篇
09	KV 缓存系统	`09_kv_cache.md`	KVCacheManager 层次、Offload/Transfer/Prefix Caching、Block Table 管理	第 9 篇
10	采样系统	`10_sampling.md`	SamplingParams / Sampler 核心 / RejectionSampler / ParallelSampling / Logprobs	第 10 篇
11	多模态处理	`11_multimodal.md`	MultiModalRegistry、图像/音频/视频管线、CLIP/SigLIP/Whisper 编码器	第 11 篇
12	量化支持	`12_quantization.md`	FP8 / INT4 / GPTQ / AWQ / GGUF / NVFP4 / Marlin / Machete 量化方案	第 12 篇
13	分布式计算	`13_distributed.md`	TP / PP / DP / EP 并行策略、通信原语、Elastic EP / EPLB	第 13 篇
14	LoRA 系统	`14_lora.md`	LoRA Layer 实现、Punica Wrapper、动态加载/卸载、Resolver 解析	第 14 篇
15	API 服务层	`15_api_layer.md`	OpenAI / Anthropic / gRPC API、Batch Serving、MCP Tool Server、Pooling	第 15 篇
16	CUDA 内核	`16_cuda_kernels.md`	注意力/缓存/激活/量化/MoE/通信/采样内核、CPU/ROCm 平台内核	第 16 篇
17	编译优化	`17_compilation_and_optimization.md`	torch.compile / CUDA Graphs (Piecewise+Full) / Inductor Passes / Triton Utils	第 17 篇
18	结构化输出	`18_structured_output.md`	xgrammar / outlines / lm-format-enforcer / guidance 四种后端实现	第 18 篇
19	推测解码	`19_speculative_decode.md`	EAGLE / Medusa / N-gram / DFlash / Suffix Decoding / Gemma4 草稿方法	第 19 篇
20	监控指标	`20_metrics_and_monitoring.md`	Prometheus 指标 / 日志系统 / OpenTelemetry / Profiling (Kineto/NVTX)	第 20 篇
21	设计模式	`21_design_patterns.md`	9 种设计模式、可扩展性设计、性能优化策略、竞品对比与未来方向	第 21 篇

💡 阅读路径建议：
快速上手路径
：01 → 02 → 07 → 15（了解如何从配置到 API 调用）
深度研究路径
：01 → 03 → 04 → 05 → 06 → 07 → 08 → 12（深入理解核心算法）
工程实践路径
：01 → 07 → 14 → 15 → 18 → 20（关注功能集成与运维）

六、关键技术特性一览表

特性名	核心位置	原理一句话	影响一句话
PagedAttention	`v1/core/block_pool.py` , `v1/core/kv_cache_manager.py`	将 KV Cache 按固定大小 Block 分页存储，类似 OS 虚拟内存管理	将 GPU 显存利用率从 ~20% 提升至 ~90%+，支持更大并发量
Continuous Batching	`v1/core/sched/scheduler.py`	每个 iteration 动态混排 prefill 和 decode 请求，消除 batch 边界等待	将 TTFT（首字延迟）和 TPOT（每词延迟）同时优化到极致
Chunked Prefill	`v1/core/sched/scheduler.py`	将长 prompt 拆分为多个 chunk 分批处理，避免长请求阻塞短请求	保证短请求的延迟 SLA，提升整体公平性和吞吐
Prefix Caching	`v1/core/kv_cache_manager.py`	对相同前缀的请求复用已计算的 KV Cache Block	对重复前缀场景（如 system prompt）实现接近零开销
CUDA Graphs	`compilation/cuda_graph.py` , `v1/cudagraph_dispatcher.py`	捕获 kernel 执行图为可重放对象，消除 Python/CUDA launch 开销	decode 阶段延迟降低 50%+，高吞吐场景收益显著
torch.compile	`compilation/compiler_interface.py` , `compilation/passes/`	通过 TorchDynamo + Inductor 对模型进行 JIT 编译和算子融合	减少 kernel launch 次数和内存 I/O，融合 Norm/Act/Quant 算子
Speculative Decoding	`v1/spec_decode/`	用小草案模型（draft model）生成候选 token，大目标模型并行验证	在保持完全一致性的前提下，加速 2-4 倍
LoRA 动态适配	`lora/`	运行时动态注入/卸载 LoRA 适配器权重，共享基础模型	单实例服务数百个微调模型，大幅降低部署成本
Attention Backend 选择	`v1/attention/backend.py` , `selector.py`	根据 GPU 架构和模型特性自动选择最优注意力后端	自动适配 FlashInfer/FlashAttention/XFormers 等
异步调度（Async Scheduling）	`v1/core/sched/async_scheduler.py`	将采样操作与模型前向传播解耦，重叠执行	减少每个 iteration 的气泡，提升 GPU 利用率
Data Parallel (DP)	`v1/engine/core.py` (DPEngineCoreProc), `distributed/`	多副本间通过 all-reduce 协调请求波次（wave），MoE 场景下路由专家	线性扩展吞吐量，支持弹性扩缩容
Pipeline Parallelism (PP)	`v1/worker/worker_base.py` , `sequence.py` (IntermediateTensors)	将模型层切分到多个 GPU，阶段间通过 IntermediateTensors 传递	支持超大模型（70B+）在有限 GPU 上部署
Tensor Parallelism (TP)	`model_executor/` , `distributed/device_communicators/`	将单层矩阵运算切分到多卡，通过 AllReduce 同步	减少单卡显存需求，几乎无损的线性加速
KV Cache Offload	`v1/kv_offload/` , `config/kv_transfer.py`	将不活跃序列的 KV Cache 卸载到 CPU 或远端内存	支持超长上下文和超大并发，降低 GPU 显存压力
Multi-Modal Support	`multimodal/`	统一的输入处理 pipeline，将图像/音频/视频编码为特征向量注入模型	一个引擎同时服务文本和多模态任务
Structured Output	`v1/structured_output/`	通过 grammar bitmask 约束采样过程，保证输出符合 JSON Schema	实现可靠的工具调用和结构化数据提取
Elastic EP (弹性并行)	`distributed/elastic_ep/`	运行时动态增减 DP 副本数，无状态协调器管理扩缩容	根据负载自动调整资源，云原生场景下降本增效
Optimization Levels (-O0~-O3)	`config/vllm.py` (OPTIMIZATION_LEVEL_*)	四级预设优化级别，控制编译/CUDAGraph/fusion 的组合	用户可在启动速度和推理性能间灵活权衡
Hybrid KV Cache Manager	`v1/core/kv_cache_coordinator.py`	同时管理 full-attention 和 sliding-window/Mamba 类型 cache	统一管理混合注意力模型（如 Jamba、Hybrid-Transformer-Mamba）

七、数据流总览

以下 Mermaid 图展示了一个 HTTP 请求从接收到返回响应的完整数据流：

关键数据结构流转

用户输入 (prompt/text)    ↓ InputProcessor.preprocess()EngineCoreRequest (request_id, prompt_token_ids, mm_features, sampling_params, ...)    ↓ EngineCore.add_request()Request (internal, with block_hashes, grammar_state, ...)    ↓ Scheduler.schedule()SchedulerOutput (num_scheduled_tokens, scheduled_chunks, ...)    ↓ Executor.execute_model() → GPUModelRunner.execute_model()ModelRunnerOutput (logits, hidden_states, sampled_token_ids, ...)    ↓ Scheduler.update_from_output()EngineCoreOutputs (outputs per request, finished_requests, ...)    ↓ OutputProcessor.process()CompletionOutput / RequestOutput (text, token_ids, logprobs, finish_reason, ...)    ↓ Detokenizer + SSE/JSON encodeHTTP Response (流式/非流式)

八、设计哲学总结

8.1 配置驱动（Configuration-Driven）

核心理念：所有行为通过配置对象驱动，避免硬编码散落各处。

vLLM 的 [VllmConfig](file:///workspace/vllm/config/vllm.py#L269-L269) 是一个 Pydantic model，聚合了 20+ 子配置项（ModelConfig, CacheConfig, ParallelConfig, SchedulerConfig, CompilationConfig 等）。每个子配置负责一个维度的决策：

为什么这样做
：配置集中使得：

新增特性只需新增配置字段，无需修改核心逻辑
配置间的交叉验证集中在 __post_init__ 中（[VllmConfig.__post_init__](file:///workspace/vllm/config/vllm.py#L758-L758) 有 500+ 行验证逻辑）
compute_hash()
方法基于配置自动计算唯一哈希，用于编译缓存失效判定
四级优化级别（O0-O3）通过 OPTIMIZATION_LEVEL_TO_CONFIG 字典一键切换全部编译选项

8.2 注册表模式（Registry Pattern）

核心理念：通过全局注册表实现可扩展的组件发现与绑定。

vLLM 中广泛使用的注册表包括：

注册表	位置	用途
`ModelRegistry`	[`model_executor/models/registry.py`](file:///workspace/vllm/model_executor/models/registry.py)	模型架构 → 实现类的映射
`MultiModalRegistry`	[`multimodal/registry.py`](file:///workspace/vllm/multimodal/registry.py)	模态类型 → 处理器的映射
`TokenizerRegistry`	[`tokenizers/registry.py`](file:///workspace/vllm/tokenizers/registry.py)	模型 → Tokenizer 实现的映射
`RendererRegistry`	[`renderers/registry.py`](file:///workspace/vllm/renderers/registry.py)	模型 → Prompt 渲染器的映射
`StatLoggerFactory`	[`v1/metrics/loggers.py`](file:///workspace/vllm/v1/metrics/loggers.py)	日志类型 → Logger 实现的映射
`Scheduler` 选择	[`config/scheduler.py`](file:///workspace/vllm/config/scheduler.py)	配置 → 调度器实现类的映射
`Executor` 选择	[`v1/executor/abstract.py`](file:///workspace/vllm/v1/executor/abstract.py)	backend 名称 → 执行器实现类的映射

为什么这样做：第三方开发者可以通过装饰器 @register_xxx("name") 注册新组件，零修改核心代码即可扩展 vLLM 支持新的模型架构/模态/平台。

8.3 策略模式（Strategy Pattern）

核心理念：将算法族封装为可互换的策略对象。

典型应用：

Attention Backend
：[v1/attention/backend.py](file:///workspace/vllm/v1/attention/backend.py) 定义了多种注意力后端（FlashInfer, FlashAttention, RoCmFlashAttn, XFormers 等），根据设备能力和模型需求在运行时选择。
Executor Backend
：[v1/executor/](file:///workspace/vllm/v1/executor/) 中 UniprocExecutor / MultiprocExecutor / RayExecutor 互为策略变体，通过 Executor.get_class(vllm_config) 工厂方法选择。
KV Cache Manager
：不同类型的模型（full-attn / sliding-window / Mamba / hybrid）使用不同的 KV Cache 管理策略。
Speculative Decode
：[v1/spec_decode/](file:///workspace/vllm/v1/spec_decode/) 下 EAGLE / Medusa / N-Gram 等不同推测策略共享统一的验证接口。

为什么这样做：策略可以在运行时切换（甚至通过配置热更新），便于 A/B 测试和渐进式优化。

8.4 关注点分离（Separation of Concerns）

核心理念：EngineCore（调度+执行循环）与 EngineCoreClient（IPC 代理）的解耦。

v1 架构最显著的设计决策是将 [EngineCore](file:///workspace/vllm/v1/engine/core.py#L91-L91) 作为纯计算内核：

它不知道自己运行在哪个进程中（同进程 / 子进程 / Ray Actor）
它只通过 SchedulerInterface 和 Executor 抽象交互
进程通信（ZMQ socket / Ray call）由 [EngineCoreProc](file:///workspace/vllm/v1/engine/core.py#L806-L806) 包装层处理

为什么这样做：

同一套调度逻辑可以复用在单机、多机、Ray 集群等多种部署模式
单元测试可以直接构造 EngineCore 进行测试，无需模拟网络
未来可以替换 IPC 机制（如改为 gRPC）而不影响核心逻辑

8.5 异步优先（Async-First）

核心理念：默认启用异步调度，最大化 GPU 利用率。

v1 引入了 Async Scheduling（[config/scheduler.py](file:///workspace/vllm/config/scheduler.py) 中的 async_scheduling 配置项），其核心思想是：

将采样（sampling）操作从模型前向传播的关键路径中解耦
在模型执行当前 batch 时，调度器同时准备下一个 batch
通过 Future 对象协调两个并发的操作

为什么这样做：传统同步调度在每个 iteration 中存在「调度 → 执行 → 采样 → 更新」的串行瓶颈，异步调度将这些步骤部分重叠，减少了 GPU 空闲时间。

8.6 渐进式复杂度（Progressive Complexity）

核心理念：提供从简单到复杂的多种优化级别。

vLLM 的 -O 优化级别（[config/vllm.py](file:///workspace/vllm/config/vllm.py#L175-L258)）体现了这一哲学：

级别	编译	CUDAGraph	Fusion	适用场景
-O0	关闭	NONE	无	最快启动、调试
-O1	Dynamo+Inductor	Piecewise	Norm/Act	快速启动 + 基础加速
-O2	全量编译	Full+Piecewise	全部融合（含 SP/AllReduce）	默认选项、平衡性能
-O3	全量编译	Full+Piecewise	全部融合 + FlashInfer autotune	最大性能、可接受较长启动时间

为什么这样做：用户可以根据自己的延迟/启动时间偏好灵活选择，而不需要理解底层每一个优化开关。

8.7 平台抽象（Platform Abstraction）

核心理念：通过 Platform 接口屏蔽硬件差异。

[platforms/](file:///workspace/vllm/platforms/) 目录定义了统一的平台接口（current_platform），各平台（CUDA / ROCm / XPU / TPU / CPU）实现各自的：

设备能力查询（get_device_capability()）
注意力后端选择
自定义算子注册
内存分配策略
编译配置调整（apply_config_platform_defaults()）

为什么这样做：确保 vLLM 的核心算法代码与硬件无关，新增硬件支持只需实现 Platform 接口。

附录：关键文件速查

文件	角色	一句话说明
[`__init__.py`](file:///workspace/vllm/init.py)	包入口	MODULE_ATTRS + `__getattr__` 延迟导入，向后兼容的枢纽
[`engine/llm_engine.py`](file:///workspace/vllm/engine/llm_engine.py)	兼容层	`LLMEngine = V1LLMEngine` 别名重定向，v0→v1 迁移的见证
[`v1/engine/core.py`](file:///workspace/vllm/v1/engine/core.py)	引擎内核	`EngineCore` / `EngineCoreProc` / `DPEngineCoreProc`，调度+执行主循环
[`v1/engine/llm_engine.py`](file:///workspace/vllm/v1/engine/llm_engine.py)	引擎总控	`LLMEngine` v1 版本，管理 EngineCoreClient + IO Processor
[`config/vllm.py`](file:///workspace/vllm/config/vllm.py)	配置中枢	`VllmConfig` 聚合 20+ 子配置，500+ 行验证逻辑
[`v1/core/sched/scheduler.py`](file:///workspace/vllm/v1/core/sched/scheduler.py)	调度器	Chunked Prefill / 双调度 / 请求排队核心实现
[`v1/worker/gpu_model_runner.py`](file:///workspace/vllm/v1/worker/gpu_model_runner.py)	模型运行器	模型前向传播、CUDA Graph 执行、采样触发
[`v1/executor/abstract.py`](file:///workspace/vllm/v1/executor/abstract.py)	执行器基类	Executor 抽象接口，定义 execute_model/shutdown 等契约
[`model_executor/models/registry.py`](file:///workspace/vllm/model_executor/models/registry.py)	模型注册表	`@ModelRouter.register("name")` 装饰器的定义
[`entrypoints/llm.py`](file:///workspace/vllm/entrypoints/llm.py)	高级 SDK	`LLM` 类，面向最终用户的 Python API
[`sequence.py`](file:///workspace/vllm/sequence.py)	数据结构	`IntermediateTensors` 用于 Pipeline Parallel 阶段间数据传递
[`compilation/cuda_graph.py`](file:///workspace/vllm/compilation/cuda_graph.py)	CUDA Graph	CUDA Graph 捕获、缓存、分派的核心逻辑
