2026年年中，如果把AI产业链拆开看，有六个基础设施环节的资金流入和产能扩张速度明显快于行业整体。它们分别是——光通信、HBM存储、先进封装、电力与液冷、ASIC专用芯片、AI工业软件。
这六个环节有一个共同点：AI算力竞赛已经从"谁能造出更强的芯片"，演变成了"谁能把芯片的性能完整释放出来"。而释放性能需要的不只是一颗芯片，是一整套基础设施系统。

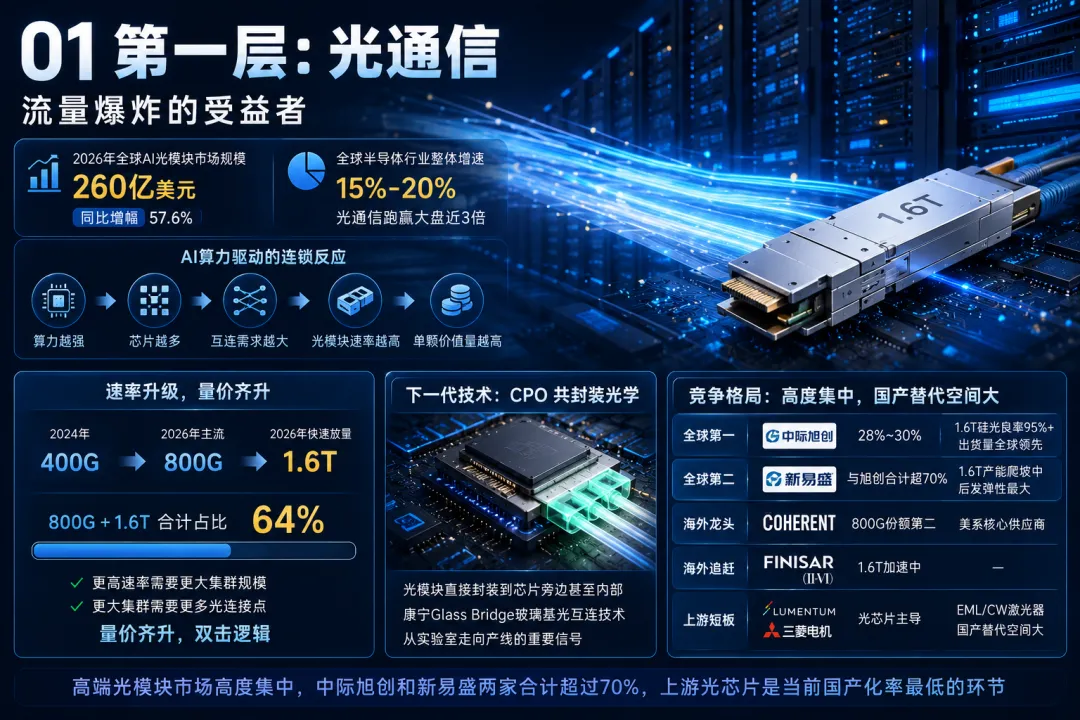

第一层：光通信——流量爆炸的受益者
2026年全球AI光模块市场规模预计达到260亿美元，同比增幅57.6%。同期全球半导体行业整体增速大约在15%-20%左右。光通信跑赢大盘近3倍。
背后的逻辑很简单：AI模型越大，芯片之间需要交换的数据就越多。GPT-4级别的训练任务，一次训练产生的数据交互量是以EB（艾字节）计的。这些数据不可能走铜线——带宽不够、距离不够、信号衰减太快。只能走光纤。
于是出现了一个连锁反应：算力越强→芯片越多→互连需求越大→光模块速率越高→单颗价值量越高。
2024年，数据中心主流光模块还是400G；到了2026年，800G已经成为AI数据中心的骨干互联标配，1.6T产品正在快速放量。LightCounting的数据显示，800G与1.6T在2026年数通光模块市场的合计占比已达64%。速率翻倍不意味着数量不变——更高的速率对应更大的集群规模，而更大的集群需要更多的光连接点。这是一个量价齐升的双击逻辑。
下一代CPO（共封装光学）技术——把光模块直接封装到芯片旁边甚至芯片内部——正在从实验室走向产线。康宁6月底发布的Glass Bridge玻璃基光互连技术，是这条路线上的一个重要信号。
竞争格局：
高端光模块市场高度集中，中际旭创和新易盛两家合计超过70%。旭创1.6T已在规模出货，新易盛处于产能爬坡阶段。上游光芯片是当前国产化率最低的环节。

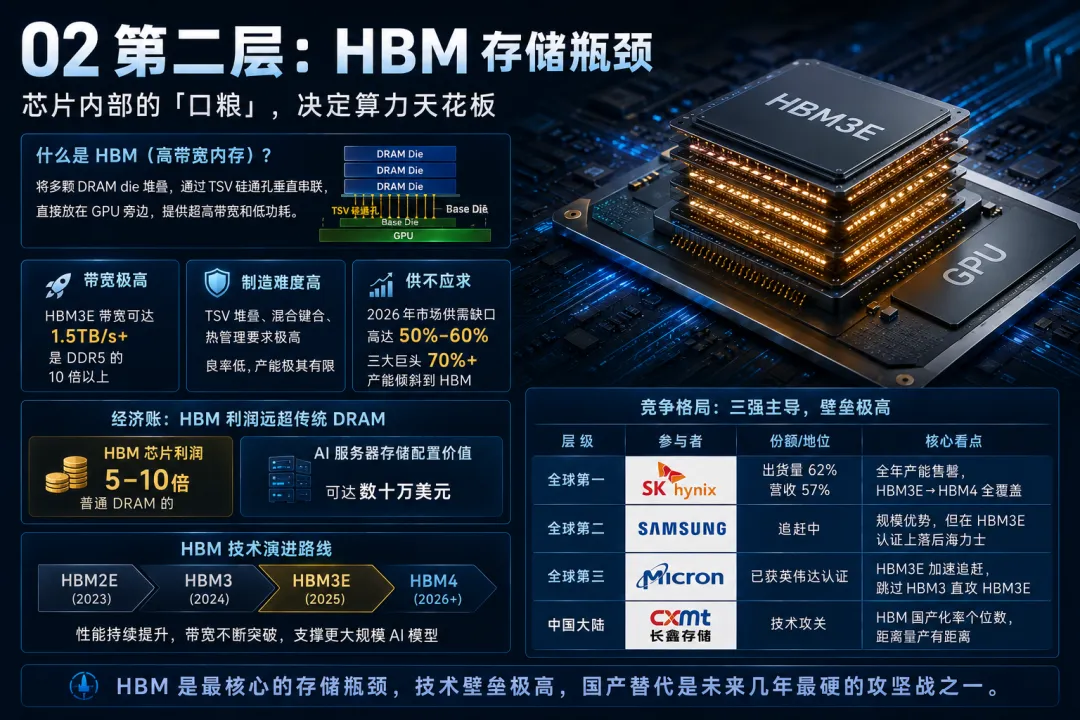

第二层：HBM——存储瓶颈
光通信解决的是芯片之间的对话问题，HBM解决的是芯片内部的"口粮"问题。
HBM（高带宽内存）的做法，是把一堆DRAM die堆叠起来，然后用TSV硅通孔垂直串联，直接放在GPU旁边。它不走主板上的内存插槽，而是给GPU外挂一个专属的高速缓存。
这个设计的好处是带宽极高——HBM3E的带宽可以达到每秒1.5TB以上，是传统DDR5的10倍不止。代价是制造难度极高、良率极低、产能极其有限。
2026年的数据显示，SK海力士、三星、美光三大存储巨头已经将70%以上的先进DRAM产能倾斜到HBM生产，但市场供需缺口仍然高达50%-60%。SK海力士2026年全年的HBM产能早在年中就已全部售罄，客户订单覆盖了从HBM3E到HBM4的全系列产品。
更关键的是经济账：一颗HBM芯片的利润，是普通DRAM芯片的5到10倍。一片AI服务器所需的存储配置价值可达数十万美元。
竞争格局：
三家之外几乎没有其他玩家——HBM的制造壁垒（TSV堆叠、混合键合、热管理）极高。SK海力士是这个赛道最大的赢家，中国产业链的国产替代是未来几年最硬的攻坚战之一。

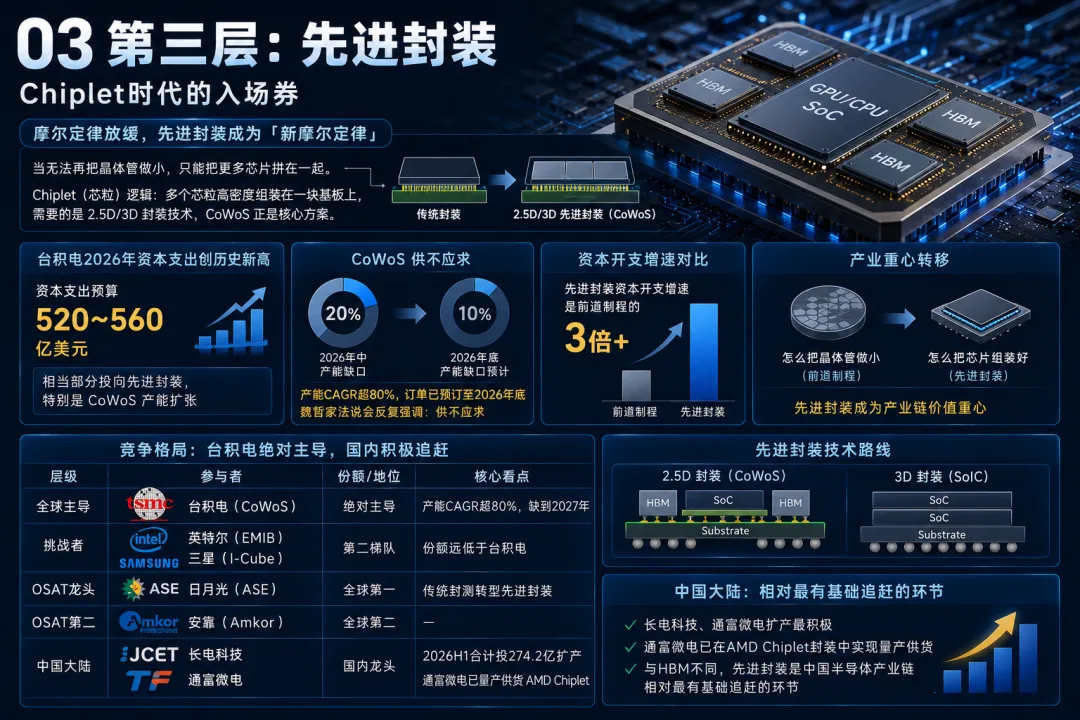

第三层：先进封装——Chiplet时代的入场券
台积电2026年的资本支出预算高达520亿至560亿美元，创下历史新高。其中相当一部分投向了先进封装——特别是CoWoS（Chip on Wafer on Substrate）产能的扩张。
CoWoS目前供不应求。产能缺口维持在20%的高位，预计到2026年底仅小幅收窄至10%。台积电CoWoS产能从2022年到2027年的年复合增长率超过80%，订单已被预订至2026年底。魏哲家在法说会上反复强调的状态就是"供不应求"。
摩尔定律放缓之后，先进封装在扮演"新摩尔定律"的角色。当你没法再把晶体管做小的时候，你只能把更多的芯片拼在一起——这就是Chiplet（芯粒）的逻辑。把多个芯粒高密度地组装在一块基板上，需要的是2.5D/3D封装技术，这正是台积电CoWoS在做的事情。
先进封装的资本开支增速，已经是前道制程的3倍以上。产业的重心正在从"怎么把晶体管做小"转向"怎么把芯片组装好"。
竞争格局：
台积电凭借CoWoS占据绝对主导，英特尔和三星在第二梯队追赶。封测代工层面，日月光和安靠分列前二。中国大陆方面，长电科技和通富微电是扩产最积极的两家，通富微电已在AMD Chiplet封装中实现量产供货。与HBM不同，先进封装是中国半导体产业链相对最有基础追赶的环节。

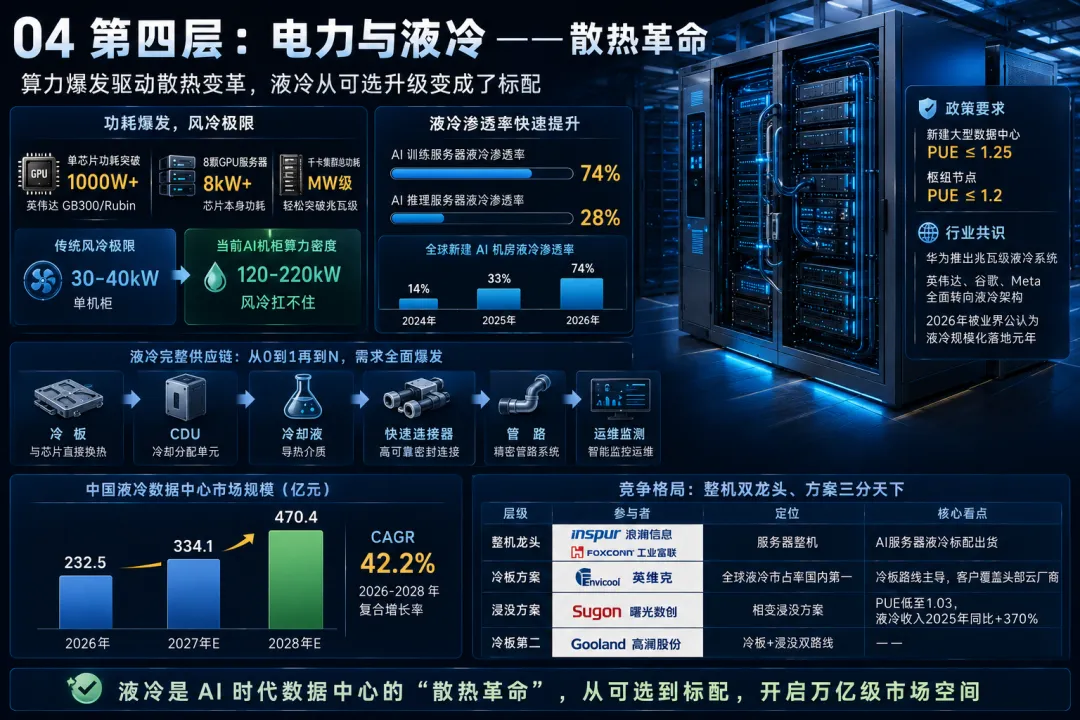

第四层：电力与液冷——散热革命
英伟达最新的GB300/Rubin平台，单芯片功耗已经突破1000W。一台搭载8颗这样的GPU的服务器，光是芯片本身的功耗就超过8千瓦。一个千卡集群的总功耗轻松突破兆瓦级。
传统风冷的极限在单机柜30-40kW。而当前AI机柜的算力密度已经冲到了120-220kW。风冷扛不住。液冷从可选升级变成了标配。
2026年的数据：AI训练服务器的液冷渗透率达到74%，推理服务器达到28%。2024年全球新建AI机房的液冷渗透率只有14%，2025年升至33%，2026年继续跳涨。国家政策要求新建大型数据中心PUE≤1.25，枢纽节点PUE≤1.2——风冷做不到这个数字。
华为在2026年推出了兆瓦级的液冷系统方案，英伟达、谷歌、Meta等巨头全面转向液冷架构。2026年被业界公认为液冷规模化落地的元年。
液冷不是单一产品机会，而是一条完整的供应链：冷板、CDU（冷却分配单元）、冷却液、快速连接器、管路、运维监测——每一个环节都在经历从0到1再到N的需求爆发。
竞争格局：
国内液冷市场呈"整机双龙头、方案三分天下"的格局。未来三年，中国液冷数据中心市场规模将从2026年的232.5亿元增长至2028年的470.4亿元。

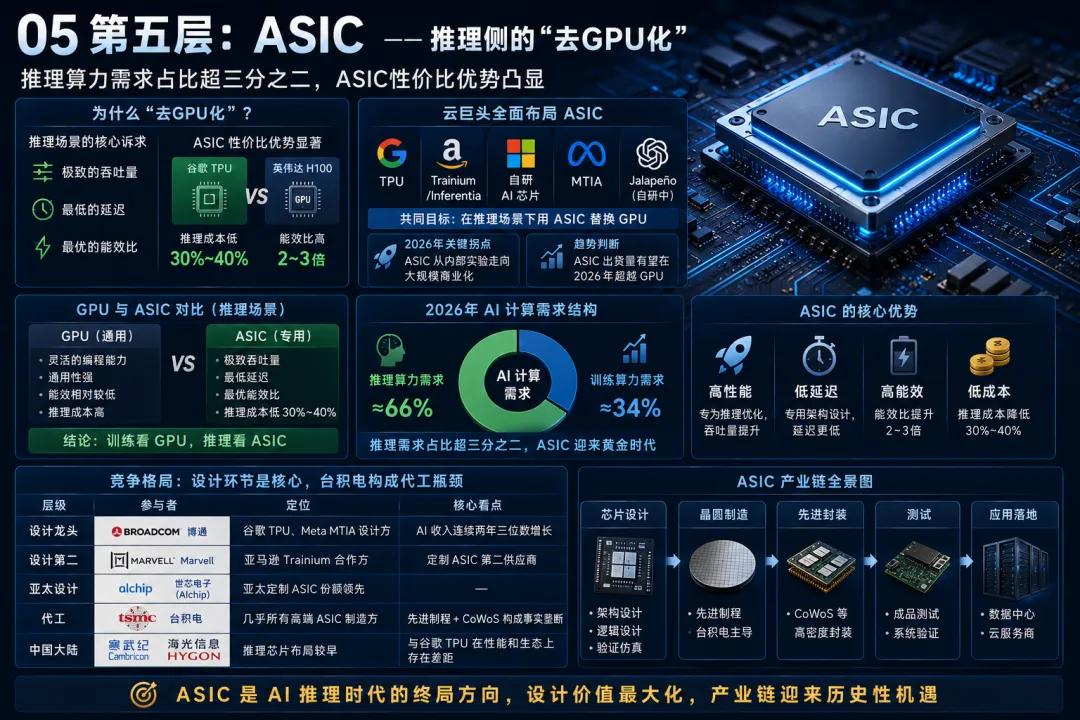

第五层：ASIC——推理侧的"去GPU化"
前四层都是在让芯片跑得更好。第五层的问题不同：推理场景下，通用GPU还是最优解吗？
答案正在变化。2026年，AI推理算力需求已经占到全部AI计算的三分之二以上。而在推理场景下，通用GPU的优势并不明显——你不需要灵活的编程能力，你需要的是极致的吞吐量、最低的延迟、最优的能效比。
ASIC（专用集成电路）恰好在这个场景里表现出显著的性价比优势。谷歌TPU的推理成本比英伟达H100低30%-40%，能效比是其2-3倍。亚马逊的Trainium/Inferentia系列、微软自研AI芯片、Meta的MTIA、甚至连OpenAI都在研发代号为Jalapeño的定制芯片——所有云巨头都在做同一件事：在推理场景下用ASIC替换掉GPU。
2026年被视为ASIC从内部实验走向大规模商业化的关键拐点。有预测认为，随着Meta和微软的大规模部署，ASIC出货量有望在这一年超越GPU。训练场景仍然是GPU的主场，但推理侧的"去GPU化"正在实实在在地发生。
竞争格局：
ASIC产业链的核心在设计环节。博通是最大的受益者——作为多家云巨头的定制ASIC设计合作伙伴，其AI收入增速远超传统业务。代工层面，台积电的先进制程和CoWoS封装能力构成了瓶颈。
第六层：AI工业软件——长期终局
这一层排在最后，星级也最低，原因是它最重要，但也最远。
AI工业软件涵盖EDA电子设计自动化、CAE计算机辅助工程、CAD设计软件、以及面向AI芯片设计和验证的专业工具链。
为什么重要？前面五层硬件再强，最终都需要软件来设计、仿真、验证、优化。没有EDA，就没有芯片；没有先进的物理仿真工具，就不可能设计出高效的散热系统或高速互连方案。
为什么远？工业软件的技术壁垒极高、生态锁定极强、国产替代周期极长。
竞争格局：
全球EDA市场高度集中。工业软件的技术壁垒和生态锁定是AI产业链中最高的环节——每一家的护城河都是几十年积累下来的算法库和客户习惯。
但这恰恰意味着一旦突破，就是长期的、不可逆的价值捕获。中国的华大九天在EDA领域、中望软件在CAD/CAE领域正在各自攻坚，但距离"能用"到"好用"还有相当长的路。
这一层的逻辑不是爆发，是终局。短期看不到弹性，但5-10年后回头看，这可能是在AI产业链中占据最高附加值的环节。
六个环节合在一起，就是当前AI算力基础设施的全景。产业逻辑本身，就是最值得看的东西。
