S参数不是公式游戏，而是高速产品能否稳定跑起来的工程语言

相关研究材料的研究结果称，S参数的核心是用“波”的方式描述网络端口之间的反射与传输关系。在低速电路里，工程师习惯看电压、电流、电阻；但到了射频、高速SerDes、PCIe、CXL、USB4、800G/1.6T光模块、AI服务器PCB通道时，导线已经不再只是“连线”，而是会产生反射、损耗、串扰、相位延迟的传输结构。

因此，S参数真正解决的问题是：一个端口打进去的入射波，有多少被反射回来，有多少传到其他端口。

对两端口网络而言：

• S11：端口1的反射，常用于看输入匹配、回波损耗
• S21：端口1到端口2的传输，常用于看插入损耗、通道带宽
• S12：端口2到端口1的反向传输
• S22：端口2的输出匹配

这也是为什么高速产品评审会上，工程师经常首先看 S11、S21、差分插损、回损、近端串扰、远端串扰、群时延和眼图裕量。

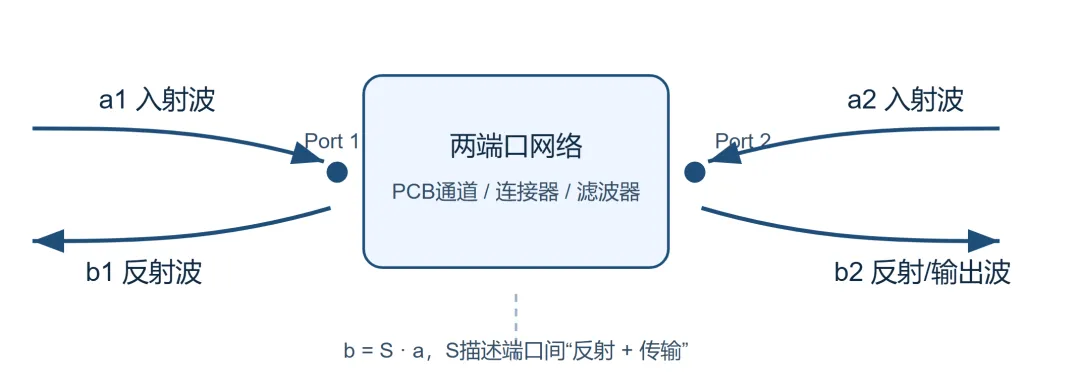

图1：S参数把端口电压电流问题转换为入射波与反射波问题。

工程上怎样提取S参数：从端口、参考阻抗到矩阵求解

相关研究材料的研究结果称，提取S参数的工程路径可以概括为五步：

第一步，定义端口。
所有暴露端都必须有清晰端口编号，电压方向、电流方向要统一。高速差分链路还要明确正负端、参考地、端口顺序。

第二步，选择参考阻抗。
单端系统常见参考阻抗是50Ω，差分系统常见参考阻抗是100Ω。需要注意的是，S参数不是“绝对不变”的参数，它与参考阻抗绑定。参考阻抗不同，同一个物理结构得到的S参数也会不同。

第三步，用参考阻抗驱动端口。
工程意义上，相当于信号源通过端口参考阻抗驱动被测网络；未激励端口要做匹配终端，使其没有额外入射波。

第四步，计算端口电压、电流，再转换为入射波和反射波。
如果已知电路的Z参数或Y参数，可以做转换；但相关研究材料特别强调，不能总是假设Z参数或Y参数一定存在。有些网络会导致相关矩阵不可逆，此时更稳妥的方法是直接从端口电压、电流方程构造矩阵求解。

第五步，生成S参数矩阵并用于仿真、测量或级联。
对同一参考阻抗、同一归一化方式的多端口网络，相关研究材料给出的简化形式可以理解为：

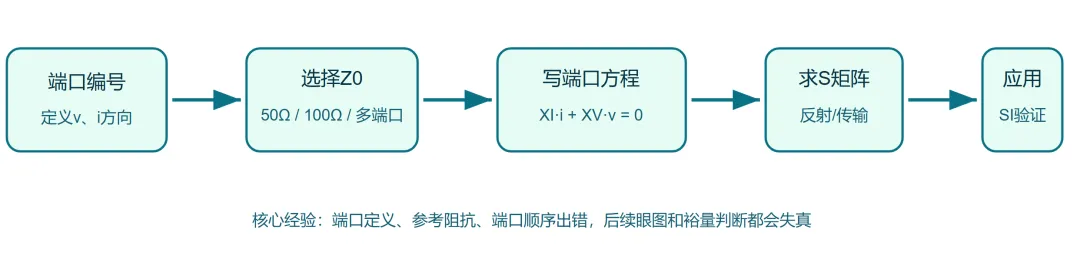

图2：从电路方程到S参数的工程化提取流程。

T参数：为什么它适合级联和去嵌入

S参数适合描述端口反射和传输，但当多个二端口网络串在一起时，工程师更常用 T参数，也叫传输参数。

例如一个高速通道可以拆成：

封装走线 → BGA过孔 → PCB差分线 → 连接器 → 线缆 → 接收端封装

每一段都有自己的S参数。若要把它们级联，先转换为T参数会更方便：

这类思路也被主流VNA测试应用采用，相关应用说明中明确提到，可通过散射传输参数矩阵进行测试夹具去嵌入。(keysight.com)

工程提醒： 当通道损耗很大、S21接近噪声底时，T参数矩阵可能出现数值敏感问题。此时应结合频点平滑、夹具质量、校准方式、时域门控和无源性检查共同判断。

Touchstone文件：高速仿真与测试的通用交付语言

行业专家通常会把S参数交付成 Touchstone文件，例如 .s2p、.s4p、.s8p。Touchstone 2.1由IBIS Open Forum批准，时间为2024年1月26日；该格式支持网络参数、端口数、参考阻抗、混合模式等信息，并明确规定了多端口数据组织方式。(ibis.org)

在高速产品设计中，Touchstone文件通常来自三类路径：

1. 三维电磁仿真提取：连接器、过孔、封装、PCB走线
2. VNA实测：夹具校准后得到真实通道S参数
3. 供应商模型交付：连接器、线缆、模组、封装基板供应商提供

工程审核时，不能只看文件能否导入仿真工具，更要检查：

• 端口顺序是否正确
• 参考阻抗是否一致
• 频率点是否单调
• 是否满足无源性
• 是否满足因果性
• DC点是否合理外推
• 差分端口配对是否正确
• S参数是否过度平滑，掩盖真实谐振点

高速产品架构：S参数在AI服务器和高速互连里的位置

在AI服务器、交换机、加速卡、存储系统中，一条高速链路通常不是单一芯片问题，而是 芯片、封装、PCB、连接器、线缆、Retimer、光模块共同构成的系统问题。

典型链路可以拆成：

ASIC/GPU/CPU SerDes → 封装走线 → PCB差分通道 → Retimer或Switch → 背板/线缆 → 光模块或另一块板卡

这里的关键电路与模型分工很清晰：

• 发射端Tx：PLL、Serializer、FFE预加重、输出驱动、片上终端
• 无源通道：封装、过孔、走线、连接器、线缆，用S参数描述
• 接收端Rx：CTLE、VGA、CDR、DFE、判决器、误码统计
• 系统仿真：S参数负责通道，IBIS-AMI模型负责有源收发器行为

PCI-SIG在2025年6月11日向成员发布PCIe 7.0规范，目标速率达到128.0 GT/s，是PCIe 6.x 64.0 GT/s的两倍；PCIe 8.0草案目标进一步提升到256.0 GT/s，并计划在2028年面向成员发布完整规范。随着速率翻倍，通道插损、回损、串扰、连接器不连续性和封装逃线都会被放大。(pcisig.com)

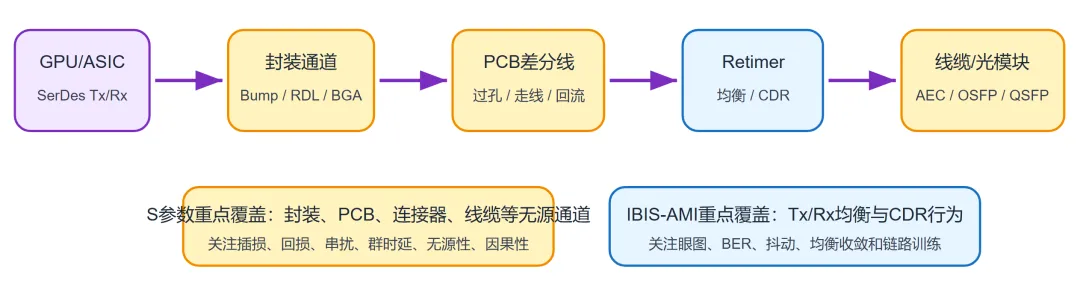

图3：高速产品系统架构中，S参数主要刻画无源通道，IBIS-AMI主要刻画有源收发器。

接口速率趋势：铜互连越来越接近工程极限

PCIe、以太网、USB、芯粒互连都在推高速率。USB-IF已发布USB4 Version 2.0，使USB Type-C链路支持80Gbps级性能；OIF围绕224Gbps/lane推进CEI-224G项目，其中MR目标覆盖最高500mm PCB和一个连接器，LR目标覆盖最高1000mm背板和两个连接器；UCIe 3.0也把片内封装互连推进到48/64 GT/s。(businesswire.com)

图4：速率翻倍意味着单位UI时间缩短，通道损耗、反射、串扰和时钟恢复难度同步上升。

相关图表信息总结：关键是下面的表3.1

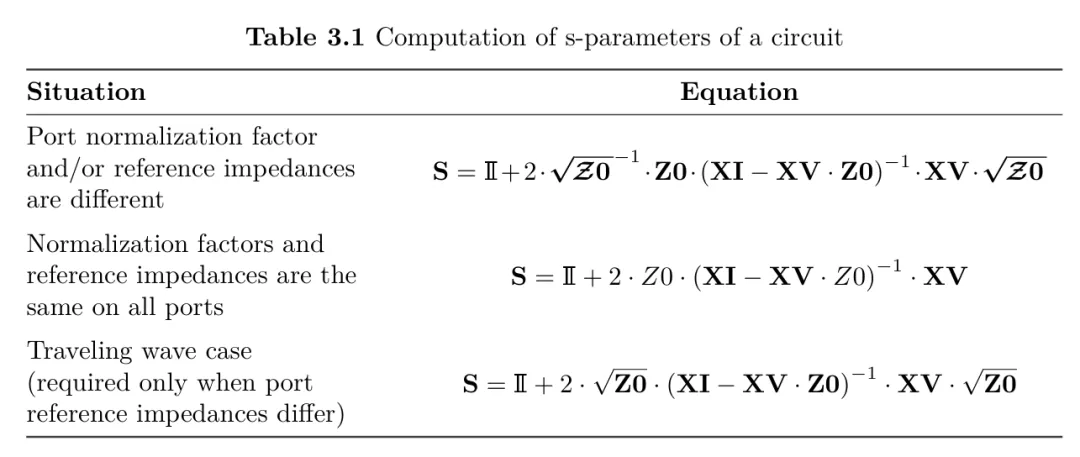

核心可视信息主要是 表3.1：不同归一化与参考阻抗条件下的S参数计算形式。

这张表的工程含义可以总结为三点：

1. 所有端口参考阻抗相同时，公式最简洁，归一化因子影响会抵消。
2. 端口参考阻抗不同时，必须保留完整的参考阻抗矩阵和归一化矩阵，否则结果会失真。
3. 行波定义与功率波定义不同，在多参考阻抗、多端口系统中要提前约定，否则不同工具之间可能出现结果不一致。

对工程团队来说，这张表真正提醒的是：S参数不是只看曲线，背后的端口定义、参考阻抗、归一化方式同样是设计输入。

对我国工程团队的设计参考：不要把S参数当成“仿真附件”

在我国AI服务器、交换机、光模块、存储、车载高速通信、先进封装产业链里，S参数已经从测试数据变成了产品竞争力的一部分。

第一，模型质量要前移。
不要等PCB打样后才测S参数。高速产品应在方案阶段完成封装、连接器、过孔、走线、线缆的S参数预算。

第二，端口规范要统一。
供应商给出的.s4p、.s8p、.s16p文件必须配套端口映射图。端口顺序错一次，差分插损和串扰判断就可能完全错误。

第三，必须做无源性与因果性检查。
仿真能跑不代表模型可信。高速通道仿真前，应检查passivity、causality、reciprocity和DC外推。

第四，去嵌入夹具要有闭环验证。
夹具去嵌入后，应再用已知标准件或短线结构复测，避免把夹具误差“去”进DUT里。

第五，S参数要和眼图、BER联动。
只看S21不够。真正的系统评估要结合发射端均衡、接收端CTLE/DFE、CDR、抖动、噪声和协议容错。

产业趋势与技术投资观察：值得跟踪的方向

方向一：高速Retimer、CXL与AEC有源线缆。
PCIe 6.x/7.0以后，主板铜通道预算越来越紧，Retimer、Switch、AEC会从“可选增强件”变成高可靠AI服务器链路中的重要器件。澜起科技公开信息显示，其DDR5第二子代MRCD/MDB已送样，最高支持12800 MT/s；其2025年年报也提到PCIe 6.x/CXL 3.x Retimer、AEC方案以及PCIe 7.0 Retimer研发推进。(montage-tech.com)

方向二：高速PCB与低损耗覆铜板。
AI服务器、HPC、高速交换机推动高层数、高密度、低损耗PCB需求提升。沪电股份2025年半年度报告显示，企业通讯市场板受AI和高速网络基础设施需求带动增长明显，并围绕高功率、高布线密度、高速高频开展核心技术研发；生益科技半年度报告也提到服务器、AI服务器及数据中心成为PCB市场增长核心驱动力。(static.cninfo.com.cn)

方向三：封装基板与芯粒互连。
UCIe 2.0和3.0把芯粒互连推向更高带宽密度、更强可管理性和3D封装适配，封装基板、微凸点、重布线、低损耗介质、测试可观测性都会成为核心能力。深南电路报告提到FC-BGA封装基板能力建设，兴森科技也披露了FCBGA封装基板项目建设情况。(uciexpress.org)

方向四：800G/1.6T光模块与电接口一致性测试。
Ethernet Alliance 2026路线图强调100G–800G互连和新兴1.6Tb/s以太网；新易盛2025年年度报告相关信息显示，其高速光模块产品覆盖800G/1.6T等方向。高速光模块不只是光学问题，板内224G电接口、CMIS管理、热设计、供电完整性和S参数一致性同样关键。(ethernetalliance.org)

方向五：S参数模型治理工具和测试服务。
国内工程团队可以重点布局自动化模型检查工具：端口映射校验、Touchstone解析、无源性修正、因果性修正、S参数到时域脉冲响应转换、夹具去嵌入质量评估。这类工具不一定依赖最先进制程，但非常依赖工程经验和客户场景。

工程落地清单：设计评审时至少问这10个问题

1. 端口参考阻抗是多少，单端还是差分？
2. Touchstone端口顺序有没有图示确认？
3. S参数频率上限是否覆盖目标数据率的足够谐波？
4. DC点是否合理？低频外推是否可信？
5. 模型是否满足无源性和因果性？
6. 夹具、探针、连接器是否已正确去嵌入？
7. 差分插损、回损、模式转换是否满足协议预算？
8. 串扰是否按真实相邻通道激励条件评估？
9. S参数是否已与IBIS-AMI模型联合仿真？
10. 仿真结果是否和VNA实测、TDR、眼图或BER测试闭环？

结论：S参数是高速硬件产品的“共同语言”

S参数看似是一个数学模型，实际是高速硬件工程里的基础语言。它把PCB、封装、连接器、线缆、光模块、电源回流路径等复杂结构统一到同一套可仿真、可测量、可交换的模型里。

相关研究材料的研究结果称，S参数提取的关键并不只是套公式，而是把端口、参考阻抗、归一化、矩阵求解和工程边界条件定义清楚。放到今天的AI服务器、PCIe/CXL、MRDIMM、800G/1.6T光模块和芯粒封装场景中，这一点更加重要。

**真正可靠的高速设计，不是等样机失败后再补救，而是在架构阶段就用S参数把风险量化。**这对我国高速PCB、连接器、Retimer、光模块、封装基板和测试服务企业都有现实参考价值。
