PLC温度控制PID实战6个标准化模板：复制到TIA Portal就能用的完整方案
从加热炉到恒温箱，从自整定到前馈补偿，6个真实工业场景的PID代码模板直接带走
一、为什么你的PID温度控制总调不好？
做PLC工控这么多年，最常被问到的问题就是PID调不好。要么温度冲上去降不下来，要么慢吞吞半天到不了设定值，要么在目标温度附近来回振荡不停。说到底是三个原因：P、I、D参数不会设、采样周期选不对、控制回路方式选错了。
今天我把6个最常见的工业温度控制场景整理成标准化模板，从西门子TIA Portal的PID_Compact指令出发，直接给出参数配置和关键代码设计思路。这些模板来自多个实际项目的调试经验，覆盖了90%以上的温度控制应用场景。
二、模板1：加热炉恒温控制——经典PID
场景：工业电加热炉，目标温度800℃-1200℃，功率元件为三相SSR（固态继电器），热电偶K型输入。这是最常见的应用场景，核心要求是稳态精度±1℃以内。
参数配置建议：PID_Compact采用Temperature模式，采样周期Cyc#1s，Gain（比例增益）3.0-5.0，Ti（积分时间）30s-60s，Td（微分时间）5s-8s。Output limit上限95%，下限0%。
经验总结：加热炉的特点是惯性大、滞后长。PID参数初始化时先把Ti设为0（纯P控制），然后逐步加大，观察温度响应。当温度在目标值附近出现±0.5℃波动时，Ti大约在40s左右最合适。Td不要超过8s，否则高频噪声会被放大。

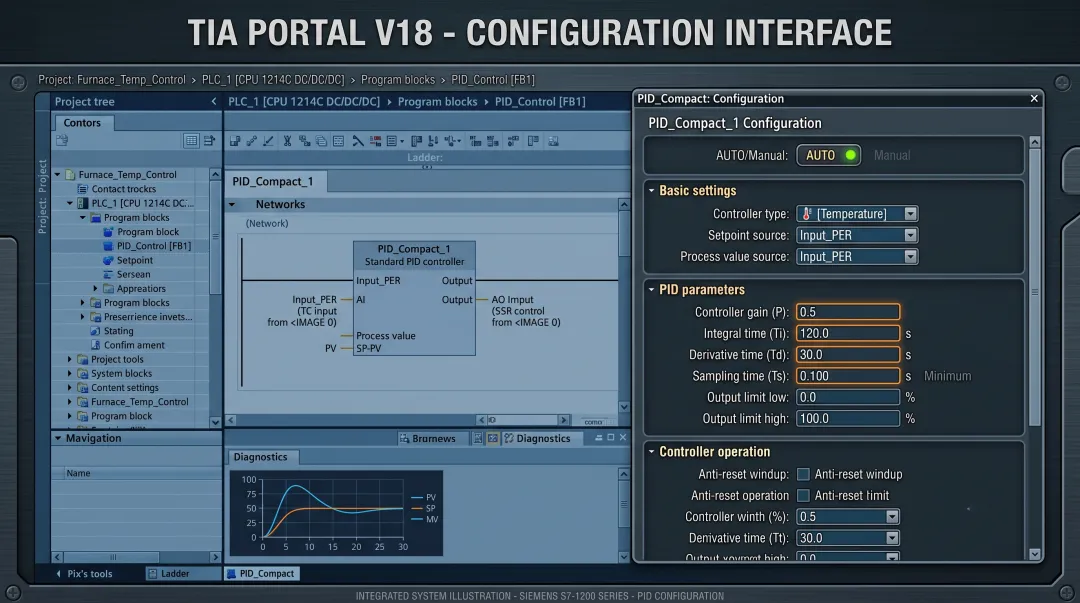

TIA Portal中直接调用PID_Compact指令块，选择Temperature工艺对象，将PID参数赋值到对应的Input：PID_Comp_1.RatioGain、PID_Comp_1.Ti、PID_Comp_1.Td即可。启动后先用Pretuning（预整定）跑一轮，再根据实际曲线手动微调。
三、模板2：注塑机料筒温度——多段PID
场景：注塑机料筒，3-5段独立温区，每段温度不同（入料口180℃、压缩段200℃、计量段230℃等），相邻温区相互耦合。
难点在于温区间的热耦合：计量段升温时会传导热量到压缩段，导致压缩段超调。解决方案是每段独立PID，并将相邻温区的温度作为前馈信号引入。
参数配置：每个温区独立调用PID_Compact，采样周期Cyc#500ms（注塑机响应更快）。Gain 2.0-3.5，Ti 20s-40s，Td 3s-5s。关键设置：在Disturbance输入中填入相邻温区温度差值乘以0.1-0.3的耦合系数，做前馈补偿。
温区 | 目标温度 | Gain | Ti(s) | Td(s) | 前馈来源 |
入料口 | 180℃ | 3.5 | 40 | 5 | 压缩段温度 |
压缩段 | 200℃ | 3.0 | 30 | 4 | 入料口+计量段 |
计量段 | 230℃ | 2.5 | 25 | 3 | 压缩段温度 |
射嘴段 | 220℃ | 2.0 | 20 | 3 | 计量段温度 |
四、模板3：恒温箱精密控制——PID+自整定
场景：实验室恒温箱，控温范围0-60℃，要求±0.1℃精度。PT100输入，SSR控制加热丝，强制风循环。

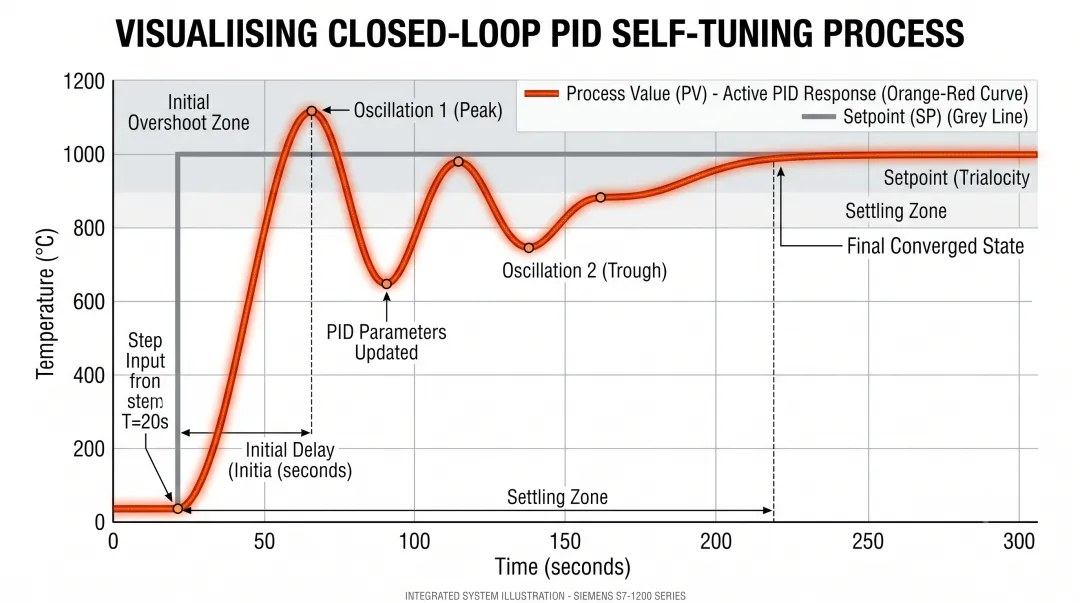

这种小惯性系统对PID参数非常敏感。建议直接用PID_Compact的Tuning功能做整体自整定（Fine tuning或Adaptive tuning模式）。自整定过程如下：给一个阶跃信号让系统振荡，PID指令自动计算最优参数。
典型自整定后参数：Gain 1.5-2.5，Ti 10s-20s，Td 2s-4s，采样周期Cyc#200ms。注意自整定前系统必须稳定在设定值附近，且初始加热功率不要超过50%，否则自整定过程产生的振荡幅度可能过大。
经验总结：自整定不是万能的。当负载发生较大变化（比如恒温箱开门后冷空气进入），自整定得到的参数就失效了。我习惯的做法：首次运行用Pretuning获取初始参数，工作一段时间后用Fine tuning优化，后续如果负载变化不大就手动微调Td。
五、模板4：大型反应釜——PID+前馈控制

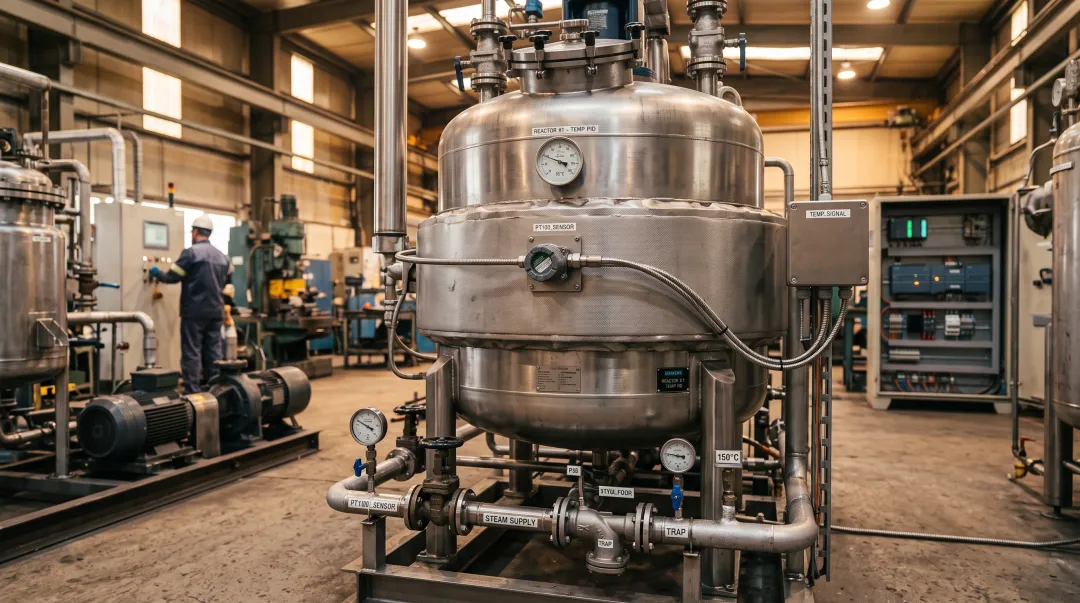

场景：化工反应釜，容积1000L-5000L，蒸汽加热+冷却水夹套，温度范围50-200℃。特点是滞后极大（可达3-5分钟），且加热和冷却特性不对称。
标准PID在这个场景下基本调不好，因为滞后太大，PID输出变化后要很久才能看到温度响应，容易引起积分饱和和振荡。解决方案是增加前馈控制：把蒸汽阀门开度与设定值和实际值的偏差量做前馈计算，PID只做精细补偿。
实现思路：在OB35（循环中断组织块）中计算前馈量=设定温度*K_feedforward。PID_Comp的输出作为微调量加到前馈量上，得到最终的蒸汽阀门开度。K_feedforward的典型值在0.3-0.6之间，根据蒸汽压力和换热面积标定。
六、模板5：烘箱多温区联动控制——串级PID
场景：工业烘箱，2-4个独立温区但共用同一台风机，一个温区温度变化会影响其他温区。这种场景需要串级PID——外环控制温度，内环控制升温速率。
TIA Portal实现方式：每个温区用一个PID_Compact做主回路（温度），再共用一个PID_Compact做副回路（升温速率）。主回路的输出作为副回路的设定值，副回路输出控制SSR。
参数配置——主回路（温度环）：Gain 2.0-3.0，Ti 50s-80s，Td 10s-15s，采样周期Cyc#2s。副回路（速率环）：Gain 0.5-1.0，Ti 5s-10s，Td 0s（速率环不加微分），采样周期Cyc#500ms。
回路层级 | 控制对象 | Gain | Ti(s) | Td(s) | 采样周期 |
主回路（温度） | 温区温度PV | 2.0-3.0 | 50-80 | 10-15 | 2s |
副回路（速率） | 升温速率 | 0.5-1.0 | 5-10 | 0 | 500ms |
七、模板6：快速冷却控制——双向PID
场景：淬火冷却控制，要求从900℃在10秒内降到200℃以下，并稳定在设定温度。单向PID只能加热不能制冷，双向PID需要同时控制加热SSR和冷却电磁阀/冷水泵。
实现方案：使用两个PID_Compact指令块——PID_Heat控制加热，PID_Cool控制冷却。两个块共用同一个温度SP和PV，但输出逻辑互锁：当PID计算值>50%时PID_Heat输出、PID_Cool关闭，反之亦然。中间设置2%-5%的死区避免频繁切换。
参数配置——加热PID：Gain 4.0-6.0，Ti 15s-25s，Td 5s-8s。冷却PID：Gain 3.0-5.0，Ti 10s-20s，Td 2s-4s。死区设置为SP的±1%（如200℃设定值，死区±2℃）。两个PID的Output量程均映射到0-1000（0-100%开度）。
八、PID参数调优的通用口诀
最后给一个我做了十几年PID调试总结的口诀：
比例P决定响应快慢，大了超调小了慢。积分I消除稳态差，太大振荡太小偏。微分D抑制过冲，噪声环境请慎用。大的滞后加前馈，耦合系统用串级。
还有几个实操技巧：（1）温度类PID采样周期建议加载波周期的1/5-1/10，SSR的载波周期一般是1-2s，所以采样周期200ms-1s都很合理。（2）每次改参数后在Datalog里记录曲线，方便对比优化。（3）关键参数写死在FB的Static变量里，别放在DB的Online值里，断电就丢了。
这6个模板覆盖了从简单到复杂的工业温度控制场景。下次拿到温度控制项目，直接找到对应的场景复制代码，把参数填进去，五分钟就能跑起来。
