一、核心一句话记住 SDN 本质
传统交换机 / 路由器自己既管决策路线、又管转发数据。
SDN 把两件事拆开：
控制面（统一大脑，管规则） + 数据面（哑交换机，只干活转发），用软件编程灵活管控全网，是网络虚拟化方案。
二、通俗类比：城市交通系统
把整个网络比作一座城市路网：

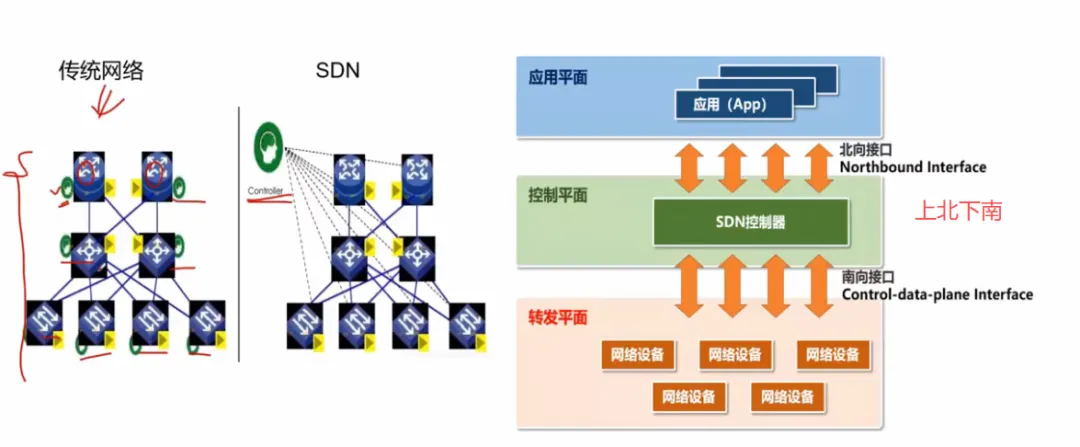

传统网络：每个路口交警（交换机）独立判断放行、规划路线，互不互通，调整全城路线要挨个通知每个交警，改规则极麻烦。
SDN 网络：
控制层 =全市交通指挥中心（控制器），掌握全城所有道路、车流全局信息，统一下发通行规则；
数据层 =各个路口的智能红绿灯（哑交换机），只会严格执行指挥中心下发的放行规则，自己不做决策，只转发车辆（数据包）。
南北向接口 = 指挥中心和红绿灯之间的通信线路（OpenFlow）。

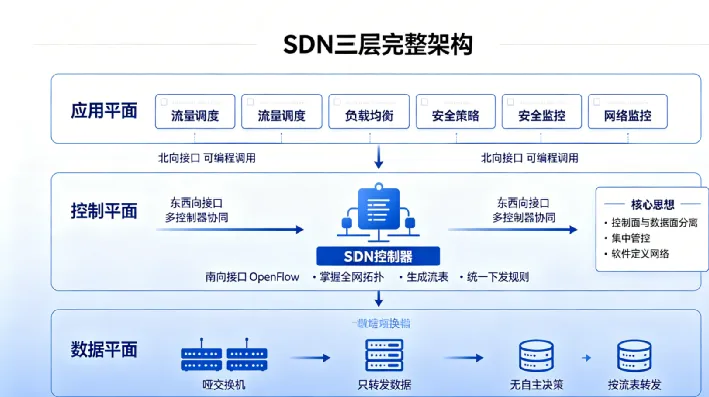

三、三层架构（自下而上：数据平面→控制平面→应用平面）
1. 数据平面（底层：哑交换机，只转发）
组成：交换机、硬件转发设备，叫哑交换机（没有自主决策能力）
工作：只做一件事 —— 匹配数据包，按控制器下发的流表转发数据，处理速度极快。
类比：路口红绿灯，只执行中心下发的红绿灯切换指令，不会自己决定怎么放行。
2. 控制平面（中层：全局大脑，控制器）
核心：逻辑中心化的 SDN 控制器，掌握全网所有链路、设备、流量信息；
工作：计算转发规则、生成流表，下发给底层哑交换机；统一管控整网流量。
类比：全市交通指挥中心，实时看全城市路况，统一规划所有路口通行方案。
3. 应用平面（顶层：网络功能应用）
组成：各类网络业务软件（负载均衡、防火墙、流量监控、专线调度等）
工作：开发者直接编程调用网络能力，不用关心底层交换机硬件细节，快速上线新网络功能。
类比：交通管控系统里的「拥堵疏导 APP、违章识别系统、节假日限流调度程序」，上层业务直接调用指挥中心能力。

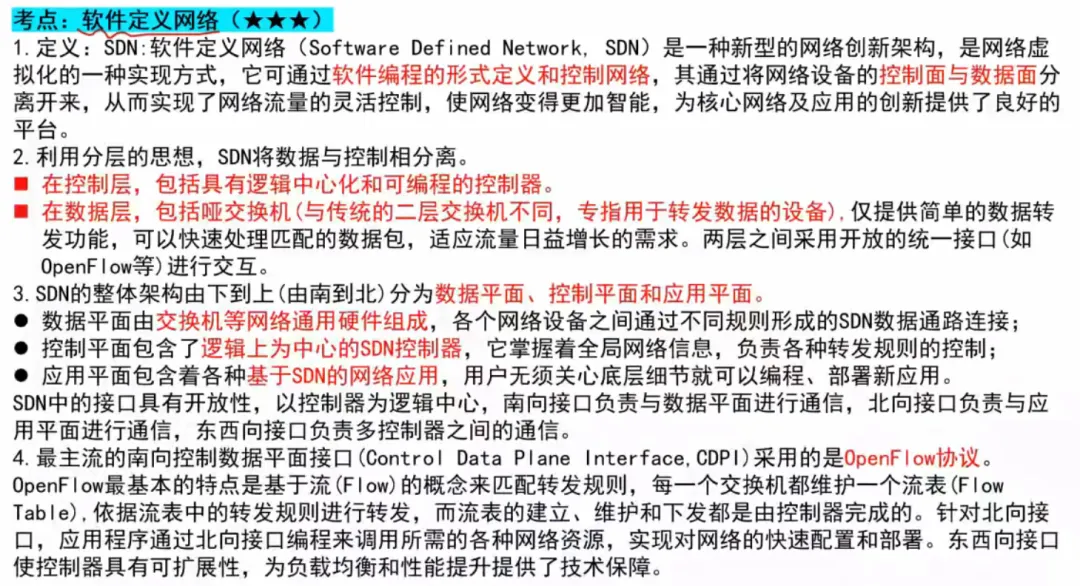

四、三大接口（必考）
以控制器为中心划分：
1、南向接口（控制器 ↔ 数据平面交换机）
主流协议：OpenFlow（考点高频）
作用：控制器向下给哑交换机下发流表、转发规则；交换机向上上报流量状态。
特点：基于「流 Flow」匹配，交换机靠流表转发，流表由控制器统一管理。
2、北向接口（控制器 ↔ 上层应用平面）
作用：上层网络应用通过北向接口编程，调用全网网络资源，快速配置网络。
例子：开发一款流量监控软件，通过北向接口直接读取控制器的全量流量数据。
3、东西向接口（控制器 ↔ 其他控制器）
作用：多台控制器集群之间互通，实现集群扩容、负载均衡，提升整网性能。
五、OpenFlow 协议核心考点（南向标准协议）
是 SDN 最主流的南向接口协议；
核心概念：流 Flow、流表 Flow Table；
，数据包来了就匹配流表规则转发；
流表的创建、修改、删除全部由上层控制器统一下发管理。
六、SDN 对比传统网络核心优势
① 集中管控：全网流量统一调度，不用逐台配置交换机；
② 可编程：上层软件灵活定制网络策略，快速上线新网络功能；
③ 转发高效：底层哑交换机只做转发，硬件性能拉满；
④ 弹性扩展：东西向接口支持多控制器集群，适配大型数据中心、云网络。
自测判断题巩固考点
SDN 核心思想是控制面与数据面分离（√）
哑交换机属于控制平面，具备自主路由决策能力（×，属于数据平面，无自主决策）
OpenFlow 是 SDN 北向接口标准协议（×，是南向接口）
北向接口用于控制器和上层网络应用交互（√）
交换机里的流表由本地自行生成维护（×，由控制器统一下发管理）

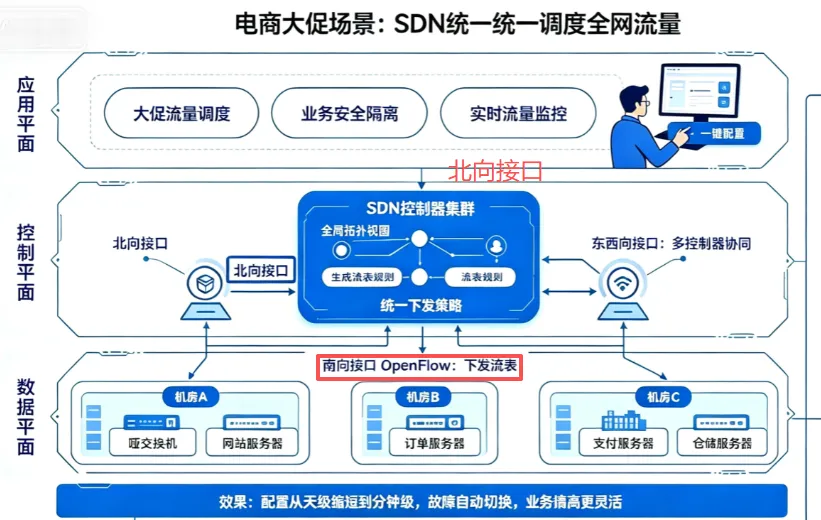

企业真实落地案例：大型互联网企业云数据中心 SDN 部署
一、场景背景
某电商企业有 3 个大型云数据中心，数千台服务器、上百台交换机，支撑电商网站、订单、支付、仓储后台业务。
二、传统网络痛点（改造前）
促销大促前，需要手动登录上百台交换机，逐条配置流量分流规则，耗时 1-2 天，极易配置出错；
无法实时全局监控全机房流量，某个区域拥堵只能事后排查；
不同业务（支付、用户、库存）没有快速隔离手段，一旦支付系统遭攻击，容易波及全部业务。
三、引入 SDN 后的解决方案
三层架构落地
① 数据平面：全部替换为 SDN 哑交换机，只负责数据包转发；
② 控制平面：部署集群 SDN 控制器（多控制器通过东西向接口协同），掌握 3 个机房全部服务器、链路状态；
③ 应用平面：自研 3 类网络应用（大促流量调度应用、业务安全隔离应用、实时流量监控应用）。
OpenFlow 南向接口
控制器通过 OpenFlow 协议，向所有哑交换机下发流表：比如把支付业务流量优先转发、库存业务分配专属带宽。
北向接口赋能业务
运维平台通过北向接口对接控制器：大促前运维人员在网页点一下 “大促流量分流”，控制器自动生成流表，秒级同步到全部交换机，不用逐台配置。
四、落地效果
大促流量配置从 1 天缩短至 5 分钟，零配置失误；
业务一键隔离：出现网络攻击时，应用平面程序通过控制器下发隔离流表，立刻切断风险业务流量，不影响其他系统；
弹性扩展：新增加服务器机柜，控制器自动识别新交换机，自动下发对应转发规则，无需人工调试。
