vllm v1 源码精读(三):KV Cache 管理、Chunked Prefill 与异步架构

本文基于 vllm ba22152（2026-07-06），源码链接均指向该 commit 的固定行号。代码浏览入口：github.com/vllm-project/vllm/tree/ba22152

系列文章：

• （一）为什么要重写，以及 LLM() 这行代码背后发生了什么
• （二）generate() 计算流——model.forward() 在哪里被调用？
• （三）KV Cache 管理、Chunked Prefill 与异步架构
  （本文）
• （四）插件系统——用 Python entry_points 实现零侵入扩展 (todo)
• （五）从 generate() 到 Speculative Decoding 的完整计算流 (todo)

1. 前言

上一篇把 EngineCore.step() 的调用链走了一遍：调度 → GPU forward → 采样 → 状态更新。"调度"这一步内部发生了什么，上一篇故意跳过了——这篇专门把它拆开。

这篇文章围绕三块：KV Cache 怎么管（PagedAttention 的工程实现）、Chunked Prefill 怎么工作（prefill 和 decode 如何混排）、HTTP serving 的异步架构（为什么要独立进程 + ZMQ）。

先给整体，再往细节走。

2. 整体模块关系与调用时序

2.1 三个模块的分工

KV Cache 相关的核心逻辑分布在三个模块：

• KVCacheManager
  ：纯 CPU 侧的逻辑块管理器，维护哪些物理块空闲、哪些被占用、前缀缓存里有什么。不接触 GPU，只管块的分配、释放、查找
• Scheduler
  ：持有 KVCacheManager，每步决定哪些请求进 running 队列、分配多少 KV 块
• GPUModelRunner
  ：执行侧，把调度器输出的逻辑块编号转换成 GPU 物理槽位，喂给 FlashAttention

三者的职责边界很清晰：KVCacheManager 管逻辑，GPUModelRunner 管物理，Scheduler 在中间做决策。连接逻辑层和物理层的桥梁是 block_table——一个 CPU numpy 数组，调度后异步 H2D 拷贝到 GPU。

2.2 一个请求从进队到完成的完整时序

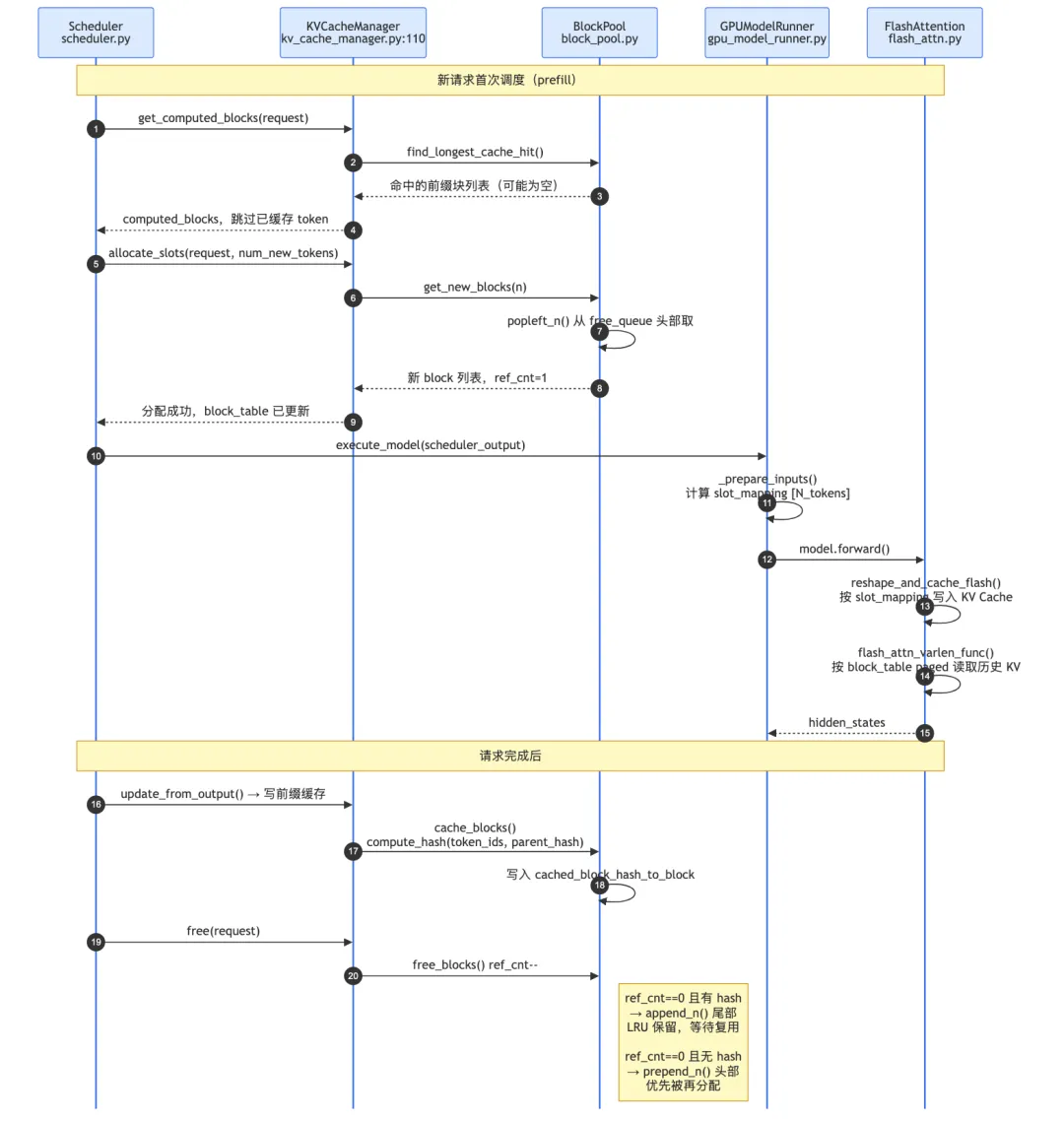

先看全貌，后面各节再拆细节。下图展示了一个请求从入队到 KV 块释放的完整生命周期：

几个关键节点：

① 入队时：请求进 waiting 队列，此时没有任何 KV 块。

② 调度时：Scheduler.schedule() 先查前缀缓存——如果 system prompt 之前算过，对应的 KV 块直接复用，num_computed_tokens 跳过这段，只 prefill 新增部分。没有缓存就从 FreeKVCacheBlockQueue 分配新块。分配失败（显存不够）则抢占低优先级请求。

③ 执行时：GPUModelRunner 把 block_table 翻译成 slot_mapping，attention kernel 按 slot_mapping 把新计算的 K/V 写入对应物理槽，同时从 block_table 读历史 KV 做 attention。

④ 完成时：请求结束，KV 块归还 FreeKVCacheBlockQueue。有 hash 的块（内容完整）进队尾（LRU 保留，供后续前缀缓存复用）；无 hash 的块进队头（优先被再分配）。

有了这个时序图，后面各节讲的数据结构和逻辑就都有了落脚点。

3. KV Cache 为什么要分块管理

在看数据结构之前，先把 PagedAttention 要解决的问题说清楚。

LLM 推理的显存大头是 KV Cache，不是模型权重。以 LLaMA-3-8B（GQA，8 个 KV head，head_dim=128，fp16）为例：

• 每层每个 token 的 KV Cache：
• 32 层合计： bytes ≈ 128 KB/token
• 一个 4K 上下文的请求：

batch 里有 10 个这样的请求，仅 KV Cache 就需要 5 GB。更头疼的是，不同请求的序列长度差异极大。如果每个请求都预分配"最长可能序列"的显存，内存碎片极其严重——可能 80% 的显存空闲着，却没法给其他请求用。

PagedAttention 的思路和 OS 虚拟内存分页几乎一模一样：把 KV Cache 切成固定大小的"页"（块），物理上不连续，用地址表（block table）维护逻辑序列到物理块的映射。

4. KV Cache 数据结构

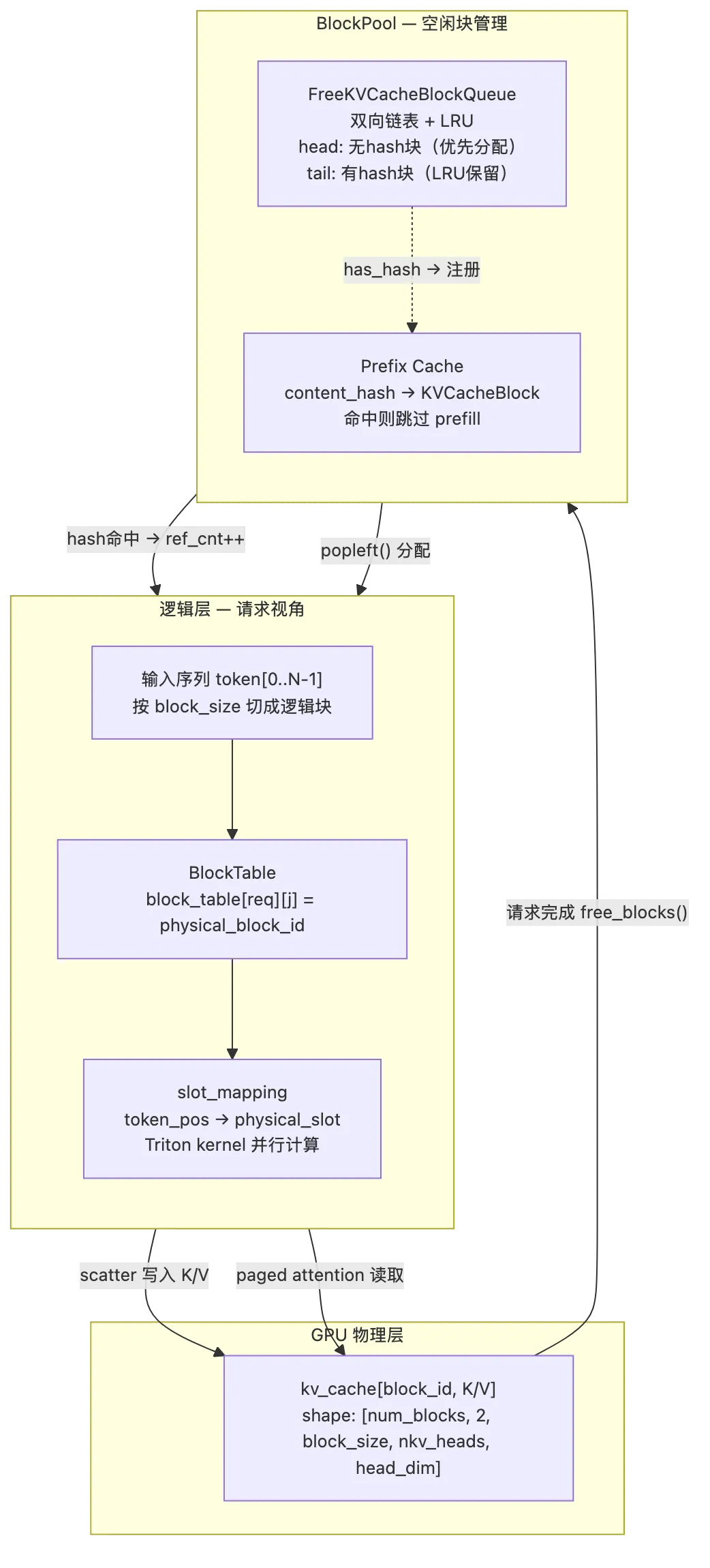

vllm 的 KV Cache 数据结构分三层。下图展示了三层之间的关系：

• 左侧（逻辑层）
  ：请求视角，序列被切成逻辑块，block_table 记录每个逻辑块对应哪个物理 block_id，slot_mapping 进一步细化到每个 token 的物理槽
• 右侧（BlockPool）
  ：管理器视角，FreeKVCacheBlockQueue 维护空闲块，Prefix Cache 缓存已计算过的块
• 底部（GPU 物理层）
  ：实际的 KV Cache tensor

4.1 KVCacheBlock：最小单元

# KVCacheBlock  —  vllm/v1/core/kv_cache_utils.pyclassKVCacheBlock:    block_id: int# 物理块编号（0..num_blocks-1）    ref_cnt: int# 引用计数    _block_hash: BlockHashType | None# 内容 hash（None = 还没填满）    prev_free_block: KVCacheBlock | None# 双链表指针    next_free_block: KVCacheBlock | None

每个 KVCacheBlock 对应 GPU 上 KV Cache tensor 的一个切片：

# shape: [num_blocks, 2, block_size, num_kv_heads, head_dim]kv_cache[block_id, 0]  # K cachekv_cache[block_id, 1]  # V cache

4.2 FreeKVCacheBlockQueue：LRU 双链表

FreeKVCacheBlockQueue 维护所有 ref_cnt == 0 的块：

head → [无hash块] → [无hash块] → [有hash块] → [有hash块] → tail       ↑ 优先被分配                              ↑ 尽量保留（前缀缓存）

四种操作全是 O(1)：

为什么用双链表而不是 deque？ 前缀缓存命中时，需要把命中的块从 free list 中间移除。deque 中间移除是 O(n)，双链表保存了前后指针，O(1) 就能摘出来。做过 LeetCode 146（LRU Cache）对这个模式会很熟悉。

4.3 块的生命周期

对应时序图里的各个阶段：

分配（allocate_slots）：  popleft() 取块 → 如果取到有 hash 的块，先从 prefix_cache_map 移除 → ref_cnt = 1前缀缓存命中（get_computed_blocks）：  if ref_cnt == 0: free_queue.remove(block)   # 从中间摘出  ref_cnt += 1释放（free_blocks）：  ref_cnt -= 1  if ref_cnt == 0:      no hash  → appendleft()   # 头部，优先再用      has hash → append()       # 尾部，LRU 保留哈希注册（cache_blocks，在 update_from_output() 之后）：  block._block_hash = compute_hash(token_ids, parent_hash)  prefix_cache_map[block_hash] = block

5. Block Table 和 slot_mapping：逻辑块到 GPU 物理槽

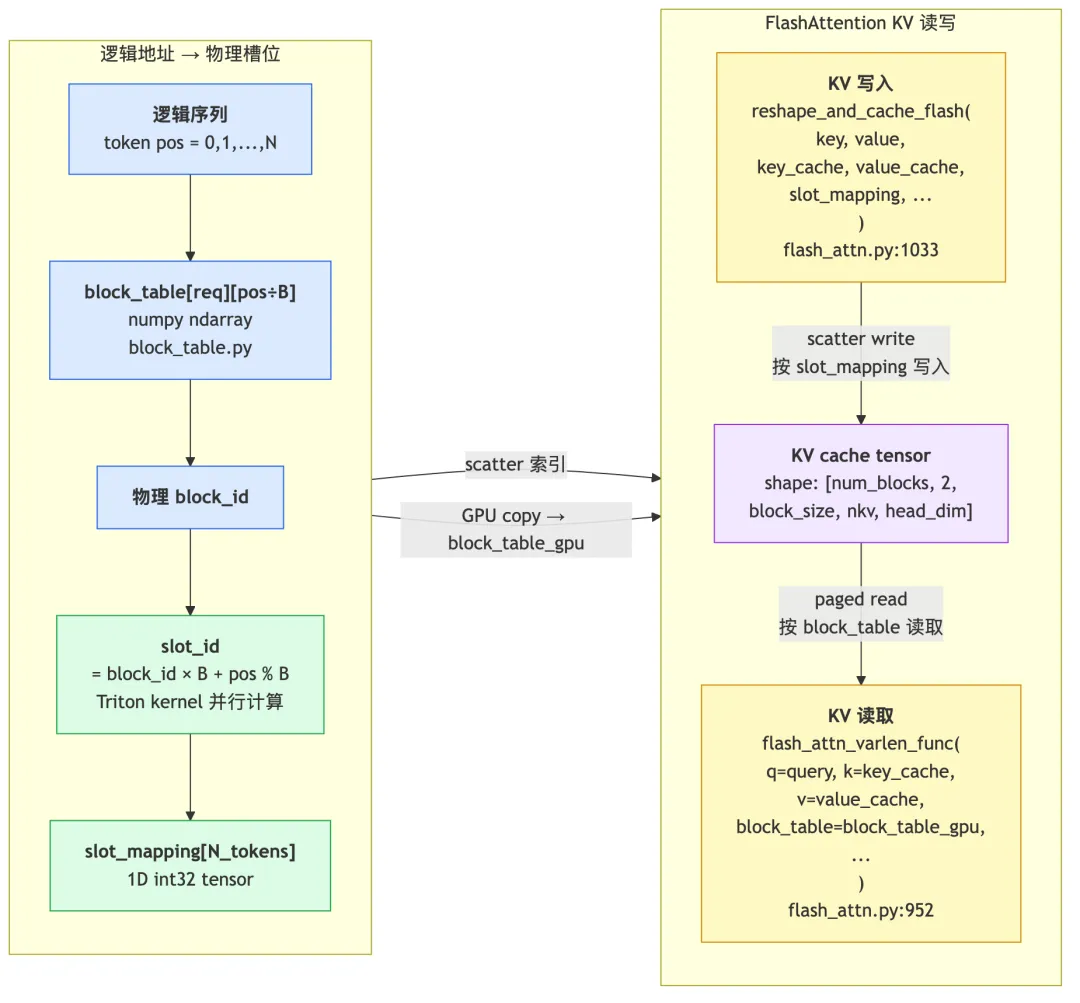

KVCacheManager 管的是"哪个逻辑块用哪个物理 block_id"，但 attention kernel 需要的粒度更细——每个 token 具体写入哪个物理槽。这步转换靠 block_table 和 slot_mapping 完成。

Block Table 是一个 CPU 侧 pinned numpy 数组，每步调度后异步 H2D：

block_table: np.ndarray   # shape [max_num_reqs, max_num_blocks_per_req], dtype int32# block_table[req_i][j] = 请求 i 第 j 个逻辑块对应的物理 block_id

slot_mapping 进一步细化到每个 token 的物理槽，公式如下：

 是 block_size，pos 是 token 在请求中的绝对位置，由 Triton kernel 并行计算，输出 [N_tokens] 的 1D tensor。

FlashAttention 2/3 原生支持 paged KV：

# 写：scatter 新 K/V 到物理槽ops.reshape_and_cache_flash(key, value, key_cache, value_cache, slot_mapping, ...)# 读：直接用 block_table 做 paged attention，不需要先 gather 成连续 bufferflash_attn_varlen_func(q=query, k=key_cache, v=value_cache,                       block_table=block_table_gpu, ...)

6. Prefix Caching：system prompt 不用重复计算

有一个很常见的场景：所有请求都带同一个长 system prompt，每次都重新 prefill 这几百 token 既浪费又慢。

Prefix caching 的核心思路：只要两个请求的 token 前缀完全相同，对应的 KV 块直接复用。

判断"前缀相同"靠滚动 hash——第 k 块的 hash 由该块的 token ids 和第 k-1 块的 hash 共同决定，所以只要前缀一致，hash 就一致，跟物理位置无关：

# 第 k 块的 hash = f(token_ids_k, parent_hash_{k-1})

查询时要求连续命中，一旦 miss 就停：

# KVCacheManager.get_computed_blocks()defget_computed_blocks(request):    computed = []for block_hash in request.block_hashes:        block = prefix_cache_map.get(block_hash)if block isNone:break# 前缀必须连续        computed.append(block)return computed

命中后，request.num_computed_tokens 直接跳到命中块数 × block_size，跳过这些 token 的 prefill。

被抢占的请求不一定从头来：被抢占后 KV 块释放，但有 hash 的块会进 LRU 尾部而不是立即消失。如果这期间显存够用，下次调度时前缀缓存可能还在，只需重新 prefill 新增部分。

7. Chunked Prefill：prefill 和 decode 同框

7.1 v0 的问题

v0 里 prefill 和 decode 是两个独立阶段，交替执行。一个长 prompt 独占 GPU 几秒，所有 decode 请求全部卡住，TTFT 被严重拖长。

7.2 v1 的解法：num_computed_tokens

v1 删掉了 prefill/decode 的阶段概念，每个请求只有一个字段 num_computed_tokens（已经过 forward pass 的 token 数）。调度器每步用 token_budget 控制总处理量：

# Scheduler.schedule()  —  vllm/v1/core/sched/scheduler.py:396（精简）for request inself.waiting:    remaining = len(request.prompt_token_ids) - request.num_computed_tokens    num_new = min(remaining, remaining_token_budget)   # 自动 chunk    remaining_token_budget -= num_new

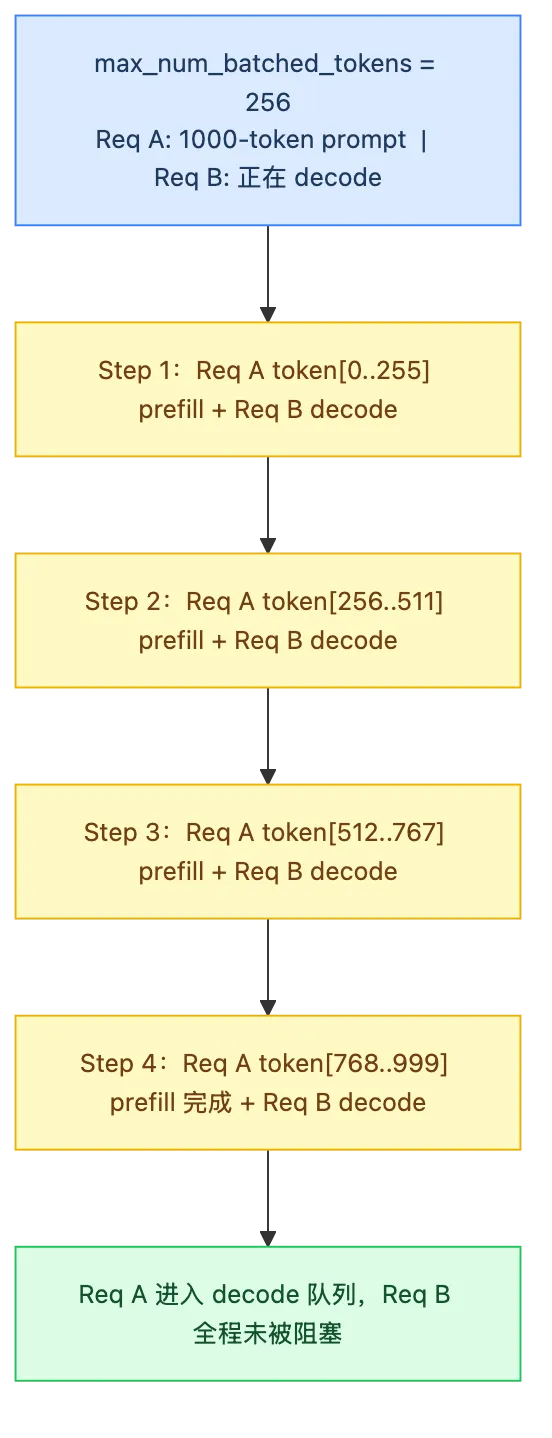

一个 1000-token 的 prompt 被自动切成 4 步，每步和 decode 请求混在同一个 batch 里执行：

Req B 的 decode 全程没有被阻塞。

token_budget 怎么设？max_num_batched_tokens 控制每步最多处理多少 token（prefill + decode 合计）。设太小 TTFT 变慢，设太大 latency 抖动。官方建议从 2048~8192 开始调。

7.3 抢占：KV Cache 不够怎么办

KV Cache 不够时，调度器抢占优先级最低的请求：

def_preempt(self, request):self.kv_cache_manager.free(request)   # 释放 KV 块    request.num_computed_tokens = 0# 重置进度self.running.remove(request)self.waiting.add(request)             # 回到等待队列# output_token_ids 保留，下次重新 prefill 时带上

调度器有 watermark 机制：只有 free_blocks > watermark 时才允许新请求准入，提前留缓冲。

8. 异步架构：AsyncLLM + ZMQ

HTTP serving 用 AsyncLLM（vllm/v1/engine/async_llm.py），离线推理用 LLM。两者最大的区别是通信架构。

8.1 为什么要独立进程

HTTP server 是 asyncio 驱动（IO 密集型），EngineCore 是调度 + GPU 执行（CPU/GPU 密集型）。同一进程里两边频繁争抢 Python GIL，互相拖慢。

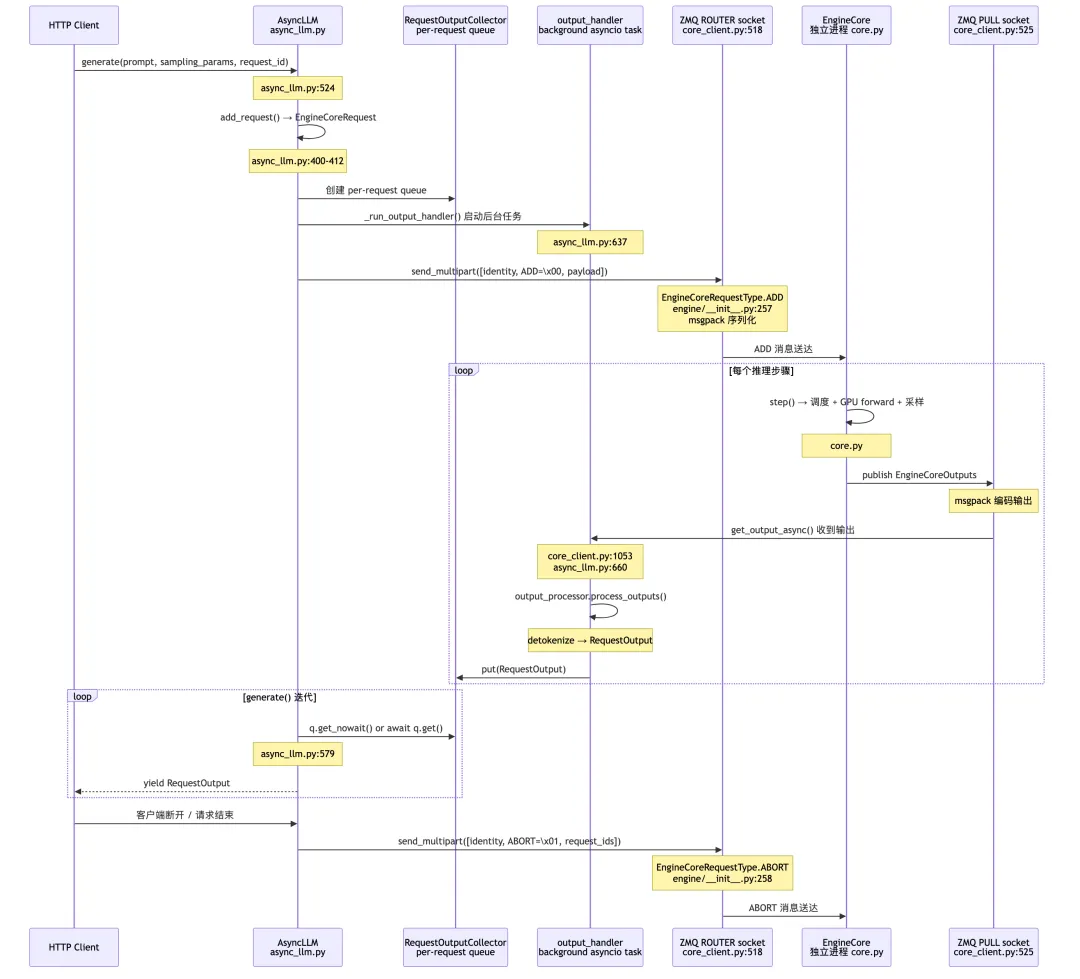

解法是把 EngineCore 放到独立进程，用 ZMQ（ZeroMQ）+ msgpack 通信：

沿着时序图从上往下走：

① HTTP 请求进来：FastAPI handler 调用 AsyncLLM.generate()，把请求序列化成 EngineCoreRequest（msgpack，array_like 格式），通过 ZMQ PUSH socket 发给 EngineCore 进程。

② WAKEUP 唤醒：如果 EngineCore 在等待中，前端同时发一条 \x05 WAKEUP 消息唤醒它，避免 EngineCore 因为没有新消息而一直轮询空转。

③ EngineCore 步进：EngineCore 收到请求后，调用 step() 做调度 + GPU forward + 采样，每步完成后把所有请求的新 token 打包成 EngineCoreOutputs，通过 ZMQ PUB socket 广播出去。

④ 前端 SUB 接收：前端进程的 subscriber socket 收到 EngineCoreOutputs，立即拆包，找到对应 request_id 的新 token，调 IncrementalDetokenizer 解码成文字。

⑤ SSE 推流：解码结果通过 async for output yield 给 HTTP handler，HTTP handler 用 SSE 把每次 yield 的内容立刻推给客户端。这就是 stream=True 时逐 token 输出的底层实现，全链路事件驱动，没有轮询。

8.2 ZMQ 消息协议

EngineCore 用 PUB/SUB 模式：每完成一个 step 就 publish 新 token，前端 subscriber 收到后立即 detokenize 并推给 HTTP client。

8.3 流式输出

asyncdefgenerate(self, prompt, sampling_params, request_id):awaitself.engine_core.add_request(EngineCoreRequest(...))asyncfor output inself._result_handler.get_output(request_id):yield output   # 每生成一个 token 就推一次

这是 OpenAI API stream=True 逐 token 输出的底层实现。全链路事件驱动，没有轮询。

9. 小结

KV Cache 管理：KVCacheManager 维护逻辑块（CPU 侧），GPUModelRunner 把逻辑块翻译成 GPU 物理槽（slot_mapping）。FreeKVCacheBlockQueue 是 LRU 双链表，O(1) 支持分配/释放/前缀缓存命中。

Chunked Prefill：v1 用 num_computed_tokens 替代 prefill/decode 阶段标记，prefill 和 decode 在同一个 batch 混排，解决了长 prompt 饿死 decode 请求的问题。

异步架构：EngineCore 独立进程 + ZMQ PUB/SUB，绕开 Python GIL，HTTP server 和 GPU 执行真正并行。
