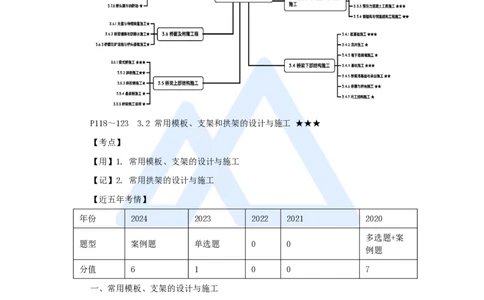

P118～123 3.2 常用模板、支架和拱架的设计与施工 ★★★
【考点】
【用】1. 常用模板、支架的设计与施工
【记】2. 常用拱架的设计与施工
【近五年考情】
年份 2024 2023 2022 2021 2020
多选题+案
题型 案例题 单选题 0 0
例题
分值 6 1 0 0 7
一、常用模板、支架的设计与施工
1. 一般规定
1. 模板宜采用钢材、胶合板或其他适宜材料制作。
4. 模板的板面应平整，接缝处应严密且不漏浆；模板与混凝土的接触面应涂刷隔离
剂，但不得采用废机油等油料，且不得污染钢筋及混凝土的施工缝。
6. 支架不得与应急安全通道相连接。
1
www.haixue.com嗨学网 | 职业价值点亮者

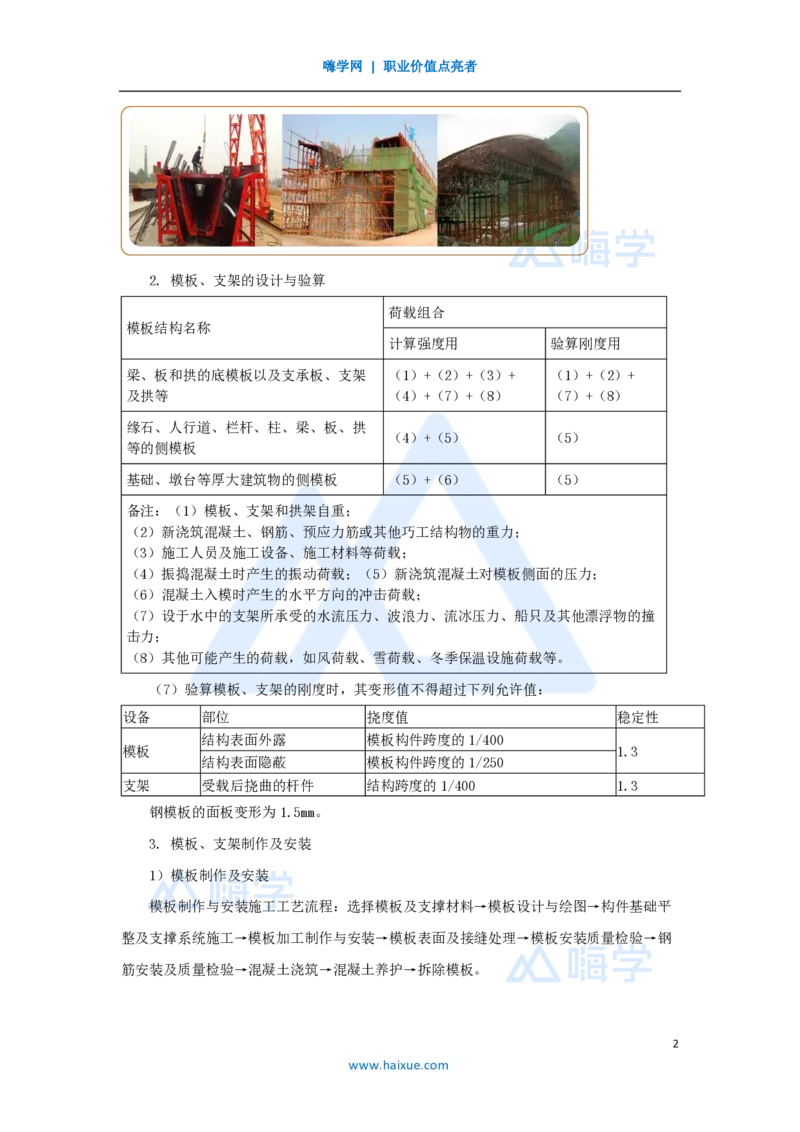

2. 模板、支架的设计与验算

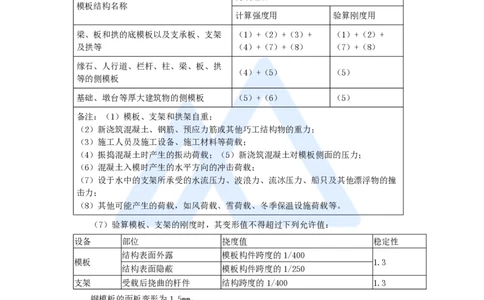

荷载组合
模板结构名称
计算强度用 验算刚度用
梁、板和拱的底模板以及支承板、支架 （1）+（2）+（3）+ （1）+（2）+
及拱等 （4）+（7）+（8） （7）+（8）
缘石、人行道、栏杆、柱、梁、板、拱
（4）+（5） （5）
等的侧模板
基础、墩台等厚大建筑物的侧模板 （5）+（6） （5）
备注：（1）模板、支架和拱架自重；
（2）新浇筑混凝土、钢筋、预应力筋或其他巧工结构物的重力；
（3）施工人员及施工设备、施工材料等荷载；
（4）振捣混凝土时产生的振动荷载；（5）新浇筑混凝土对模板侧面的压力；
（6）混凝土入模时产生的水平方向的冲击荷载；
（7）设于水中的支架所承受的水流压力、波浪力、流冰压力、船只及其他漂浮物的撞
击力；
（8）其他可能产生的荷载，如风荷载、雪荷载、冬季保温设施荷载等。
（7）验算模板、支架的刚度时，其变形值不得超过下列允许值：
设备 部位 挠度值 稳定性
结构表面外露 模板构件跨度的1/400
模板 1.3
结构表面隐蔽 模板构件跨度的1/250
支架 受载后挠曲的杆件 结构跨度的1/400 1.3
钢模板的面板变形为1.5mm。
3. 模板、支架制作及安装
1）模板制作及安装
模板制作与安装施工工艺流程：选择模板及支撑材料→模板设计与绘图→构件基础平
整及支撑系统施工→模板加工制作与安装→模板表面及接缝处理→模板安装质量检验→钢
筋安装及质量检验→混凝土浇筑→混凝土养护→拆除模板。
2
www.haixue.com嗨学网 | 职业价值点亮者

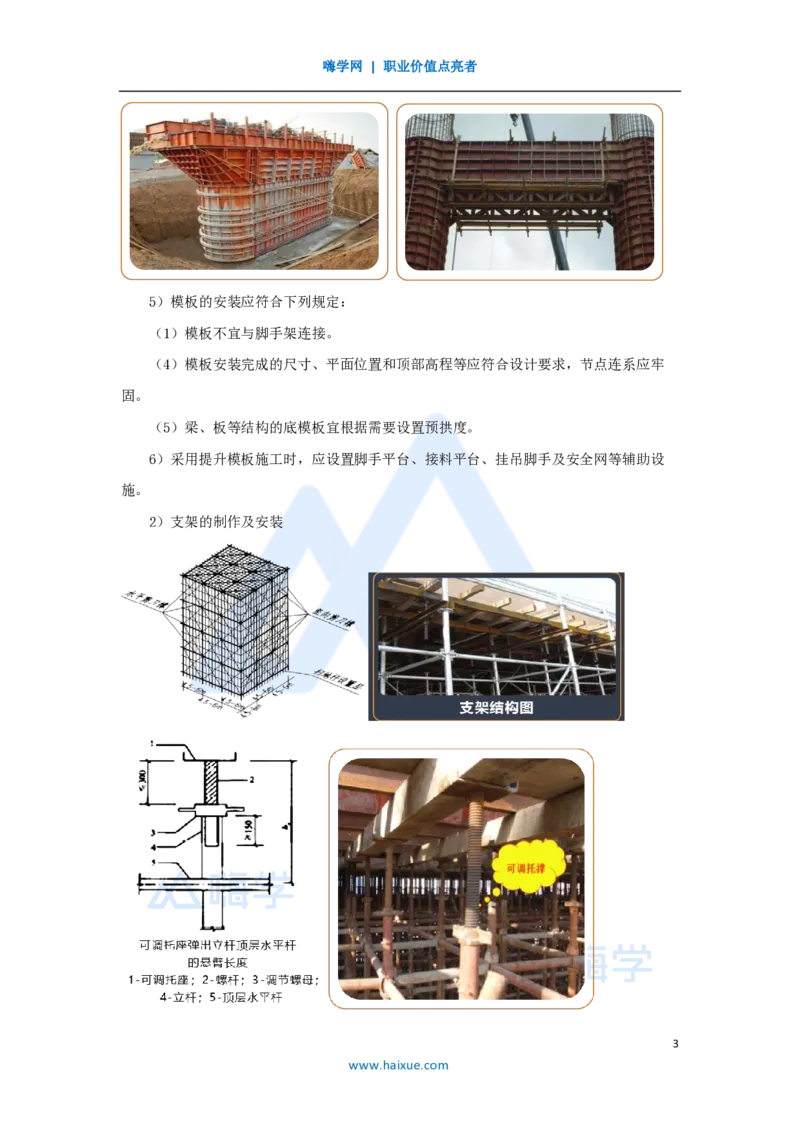

5）模板的安装应符合下列规定：
（1）模板不宜与脚手架连接。
（4）模板安装完成的尺寸、平面位置和顶部高程等应符合设计要求，节点连系应牢
固。
（5）梁、板等结构的底模板宜根据需要设置预拱度。
6）采用提升模板施工时，应设置脚手平台、接料平台、挂吊脚手及安全网等辅助设
施。

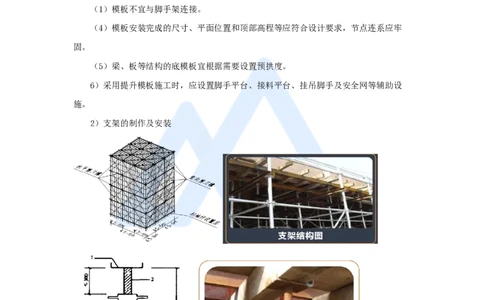

2）支架的制作及安装
3
www.haixue.com嗨学网 | 职业价值点亮者
（2）支架的安装应符合下列规定：
③ 支架在安装完成后，应对其平面位置、顶部高程、节点连接及纵、横向稳定性进行
全面检查，符合要求后，方可进行下一工序。
（3）支架在施工前进行预压规定
② 对位于软土地基或软硬不均地基上的支架；
预压目的：消除地基的不均匀沉降和支架的非弹性变形。
③ 对支架进行预压时，预压荷载宜为支架所承受荷载的1.05～1.1倍。

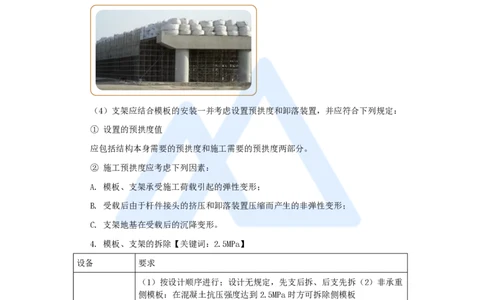

（4）支架应结合模板的安装一并考虑设置预拱度和卸落装置，并应符合下列规定：
① 设置的预拱度值
应包括结构本身需要的预拱度和施工需要的预拱度两部分。
② 施工预拱度应考虑下列因素：
A. 模板、支架承受施工荷载引起的弹性变形；
B. 受载后由于杆件接头的挤压和卸落装置压缩而产生的非弹性变形；
C. 支架地基在受载后的沉降变形。
4. 模板、支架的拆除【关键词：2.5MPa】
设备 要求
（1）按设计顺序进行；设计无规定，先支后拆、后支先拆（2）非承重
侧模板：在混凝土抗压强度达到2.5MPa时方可拆除侧模板
（3）结构的承重模板：强度能承受其自重荷载及其他可能叠加荷载
（4）预应力混凝土：
模板、支架
① 侧模在预应力钢束张拉前。
② 底模及支架在结构建立预应力后。
（5）墩、台的模板宜在其上部结构施工前拆除
（6）在纵向应对称均衡卸落，在横向应同时一起卸落
二、常用拱架的设计与施工

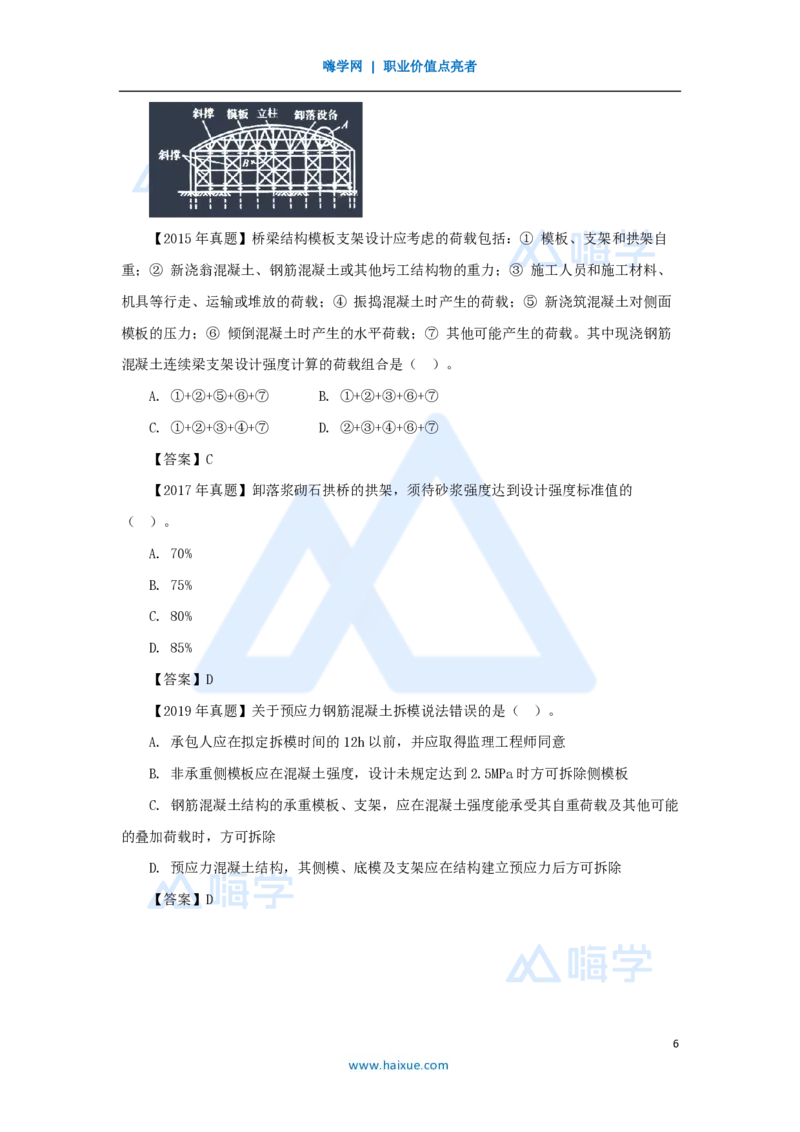

1. 拱架的设计要求
4
www.haixue.com嗨学网 | 职业价值点亮者
设备 部位 挠度值 稳定性
结构表面外露 模板构件跨度的1/400
模板 1.3
结构表面隐蔽 模板构件跨度的1/250
支架 受载后挠曲的杆件 结构跨度的1/400 1.3
对落地式拱架 其弹性挠度应不大于相应结构跨度的1/2000
拱架 1.5
对拱式拱架 其弹性挠度应不大于相应结构跨度的1/1000

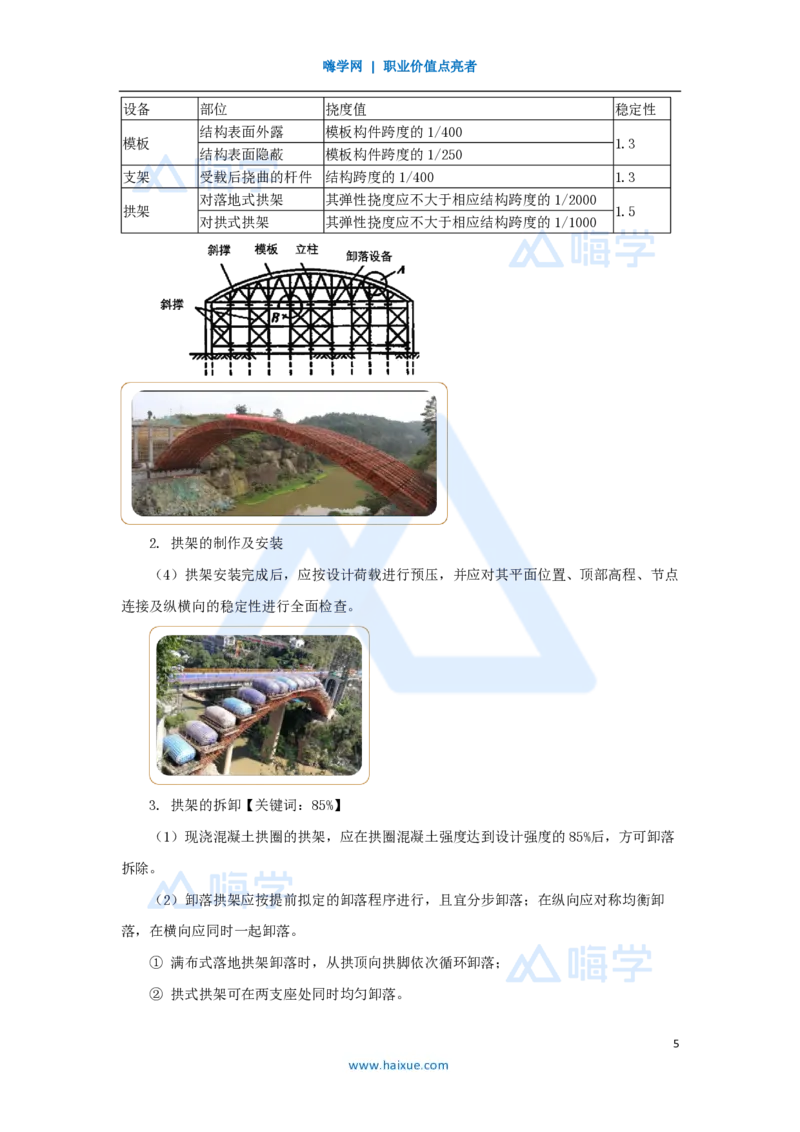

2. 拱架的制作及安装
（4）拱架安装完成后，应按设计荷载进行预压，并应对其平面位置、顶部高程、节点
连接及纵横向的稳定性进行全面检查。
3. 拱架的拆卸【关键词：85%】
（1）现浇混凝土拱圈的拱架，应在拱圈混凝土强度达到设计强度的85%后，方可卸落
拆除。
（2）卸落拱架应按提前拟定的卸落程序进行，且宜分步卸落；在纵向应对称均衡卸
落，在横向应同时一起卸落。
① 满布式落地拱架卸落时，从拱顶向拱脚依次循环卸落；
② 拱式拱架可在两支座处同时均匀卸落。
5
www.haixue.com嗨学网 | 职业价值点亮者
【2015年真题】桥梁结构模板支架设计应考虑的荷载包括：① 模板、支架和拱架自
重；② 新浇翁混凝土、钢筋混凝土或其他圬工结构物的重力；③ 施工人员和施工材料、
机具等行走、运输或堆放的荷载；④ 振捣混凝土时产生的荷载；⑤ 新浇筑混凝土对侧面
模板的压力；⑥ 倾倒混凝土时产生的水平荷载；⑦ 其他可能产生的荷载。其中现浇钢筋
混凝土连续梁支架设计强度计算的荷载组合是（ ）。
A. ①+②+⑤+⑥+⑦ B. ①+②+③+⑥+⑦
C. ①+②+③+④+⑦ D. ②+③+④+⑥+⑦
【答案】C
【2017年真题】卸落浆砌石拱桥的拱架，须待砂浆强度达到设计强度标准值的
（ ）。
A. 70%
B. 75%
C. 80%
D. 85%
【答案】D
【2019年真题】关于预应力钢筋混凝土拆模说法错误的是（ ）。
A. 承包人应在拟定拆模时间的12h以前，并应取得监理工程师同意
B. 非承重侧模板应在混凝土强度，设计未规定达到2.5MPa时方可拆除侧模板
C. 钢筋混凝土结构的承重模板、支架，应在混凝土强度能承受其自重荷载及其他可能
的叠加荷载时，方可拆除
D. 预应力混凝土结构，其侧模、底模及支架应在结构建立预应力后方可拆除
【答案】D
6
