振动探头 · 位移探头 · 转速探头 —— 从原理到上手的完整手册
立足现场 · 聚焦实操 · 避坑指南
在汽轮机、压缩机等大型旋转机械的运行维护中，轴系仪表被称为机组的"眼睛"。它们实时监测轴的振动、位移和转速，是设备安全运行的最后一道防线。
然而，再好的仪表，如果安装不到位，轻则数据失真、误导判断，重则漏报故障、导致机组损坏。本文结合现场经验，系统梳理振动探头、位移探头、转速探头从安装准备到调试校验的全流程，重点讲清每个环节的关键控制点和常见"坑"。
一、先搞懂：轴系仪表由哪些部分构成
安装之前，先理清系统结构。一套完整的轴系仪表测量链由三个核心部件组成：
图1：轴系仪表测量链三大组件
⚠️ 核心认知：探头、延伸电缆、前置器是三位一体的精密校准系统。不同长度的延伸电缆（如5m vs 9m）对应不同的系统灵敏度，不可随意剪短或更换，否则校准参数全部失效。
二、安装前必做的三件事
2.1 探头特性校验（TK-3校验）
探头装上去之前，必须先确认它性能完好。用TK-3校验仪模拟探头工作状态：
1
将探头固定在TK-3支架上，使探头顶端紧贴金属校准盘（零间隙）
2
连接探头 → 延伸电缆 → 前置器 → 万用表（电压档）
3
旋转螺旋测微器，每隔150μm（或5mils）记录一次输出电压
4
正、反行程各做一次，绘制电压-位移曲线
5
确认灵敏度在额定范围（如200mV/mil ±10%），找出线性段中点
✅ 为什么要做校验？灵敏度偏差超标的探头装上去，测量值全是错的。校验是不可跳过的步骤。典型的灵敏度计算公式：(-18V - (-2V)) / (90mils - 10mils) = 200mV/mil。
2.2 被测轴表面处理
电涡流探头对轴表面状况极其敏感，这几个要求必须满足：
- 表面粗糙度：
Ra ≤ 0.8μm，最好达到0.4μm（镜面级） - 避开键槽：
键槽是干扰"重灾区"，会产生周期性信号毛刺——必须避开！ - 无缺陷：
被测表面不得有划痕、凹坑、油孔、镀层 - 材质一致：
被测轴材料必须与探头出厂校准材料一致（通常为45#钢） - 清洁：
用精密电子清洗剂清除油污、铁磁粉末
🚫 绝对禁止：探头对准键槽安装！键槽会导致输出电压周期性剧烈跳变，轴心轨迹出现巨大毛刺，监测系统可能误判为故障甚至触发联锁停机。
2.3 工具与材料准备
三、核心概念：间隙电压设定
这是整个安装的灵魂——理解透了这个，三种探头的安装一通百通。
图2：电涡流探头间隙-电压特性曲线（以8mm探头为例）
📌 记住这个原则：将间隙设定在线性范围的正中间，这样轴在正常运行中无论是远离还是靠近探头，都能被线性捕捉，避免信号削波（Clipping）。8mm探头的标准设定：间隙 = 1.27mm (50mils)，对应前置器输出 ≈ -10VDC。为什么要-10V？线性范围为-2V ~ -18V（对应间隙10~90mils），-10V恰好是中间值，上下各有8V的线性裕量。
四、振动探头安装 —— 最常用、也最容易装错
4.1 安装位置：X/Y双探头90°布局
每个轴承位置需要两个径向振动探头，在同一截面内互成90°安装。这样才能完整捕捉轴的二维运动轨迹（轴心轨迹Orbit Plot），用于诊断不平衡、不对中、油膜涡动等故障。
图3：振动探头X/Y双探头90°安装布局（从驱动端看）
📐 标准安装角度：通常在垂直中心线两侧各45°安装。从驱动端看，X探头在右侧（垂直+45°），Y探头在左侧（��直-45°）。也可采用30°/120°等其他角度，但90°±5°是强制要求。
4.2 振动探头安装步骤
1
安装保护套管：先将带内外螺纹的保护套管固定在轴承座的上盖上，插入深度严格按照随机资料要求。
2
安装探头：将探头旋入保护套管，使其尖端接近被测轴表面。
3
连接系统：探头 → 延伸电缆 → 前置器，��通-24VDC电源。
4
调整间隙：用数字万用表监测前置器OUT端输出电压，缓慢旋进/旋出探头，直到电压稳定在-10VDC左右（对应线性段中点）。
5
锁紧固定：拧紧锁紧螺母，扭矩≤1.5N·m。再次确认电压未漂移。
6
接头处理：探头猪尾线 → 延伸电缆接头用热缩管做好绝缘密封，确保与机壳绝缘。
🚫 两个关键检查点：① 探头端部必须露出保护套管——如果探头缩在套管内，套管金属壁会产生测向干扰，使测量值完全错误。② 安装后确认输出电压的变化趋势：探头未放入安装孔时应输出饱和高电压 → 放入孔内后电压降低 → 接近轴面时电压继续降低至目标值。如果不是这个变化趋势，说明探头位置不对。
五、位移探头安装 —— 精度要求最高
5.1 轴位移测量的特殊性
轴向位移（轴窜量）监测与振动监测有本质区别：振动关注交流分量，而位移关注的是直流分量（间隙电压的平均值）。位移探头的安装精度要求达到±0.01mm级别。
图4：轴向位移探头安装示意（安装在止推轴承附近）
5.2 位移探头安装的核心流程
安装前必须确认：转轴处于"对中"位置（总串量的中间位置）
①
打串量：设备人员先将转轴推到驱动端和非驱动端的极限位置，确认总串量及偏移方向。然后将轴置于总串量的正中间位置（对中）。
②
确定线性中点：用TK-3校验仪找到探头的电压-位移曲线线性段中点（如1600μm）。
③
计算中点电压：根据轴窜量范围，计算远点电压和近点电压，取平均值作为安装电压。例：轴窜量500μm，线性中点1600μm，则模拟1850μm位移的输出为V远，模拟1350μm为V近，中点电压 = (V远 + V近) / 2。
④
室内调零：在工程师站将中点电压值输入对应通道的ZERO POSITION参数，下装后验证远点/近点/中点/报警值/联锁值的指示精度，误差应≤10μm。
⑤
安装验证：探头安装完成后，设备人员再次打串量，核对轴实际走动的串量与控制系统指示值是否一致。
🚫 位移探头绝对不能犯的错误：① 轴未对中就安装——安装间隙电压是对中位置设定的，轴没对中就装，零点偏了，全量程都偏。② 安装电压不精确——振动探头精度到±0.5VDC即可，但位移探头建议精确到±0.001VDC。③ 检修期间供电电压可能偏高2~4VDC，选择线性中点时需要考虑余量。
六、转速/键相探头安装 —— 看似简单，坑也不少
6.1 键相槽规格
图5：键相探头安装示意 —— 对准轴的完整部分调整间隙，槽经过时产生脉冲
6.2 安装要点
1
必须径向安装——探头对准轴颈的径向方向，安装孔与键相槽对准。
2
对准完整轴面调间隙——安装时探头对准的是轴的完整圆柱面（不是槽），将间隙电压调至线性中点。槽经过时会产生脉冲信号。
3
键相探头必须错开键相槽——也就是说探头的安装位置不在键相槽正上方，而是错开一定角度。
4

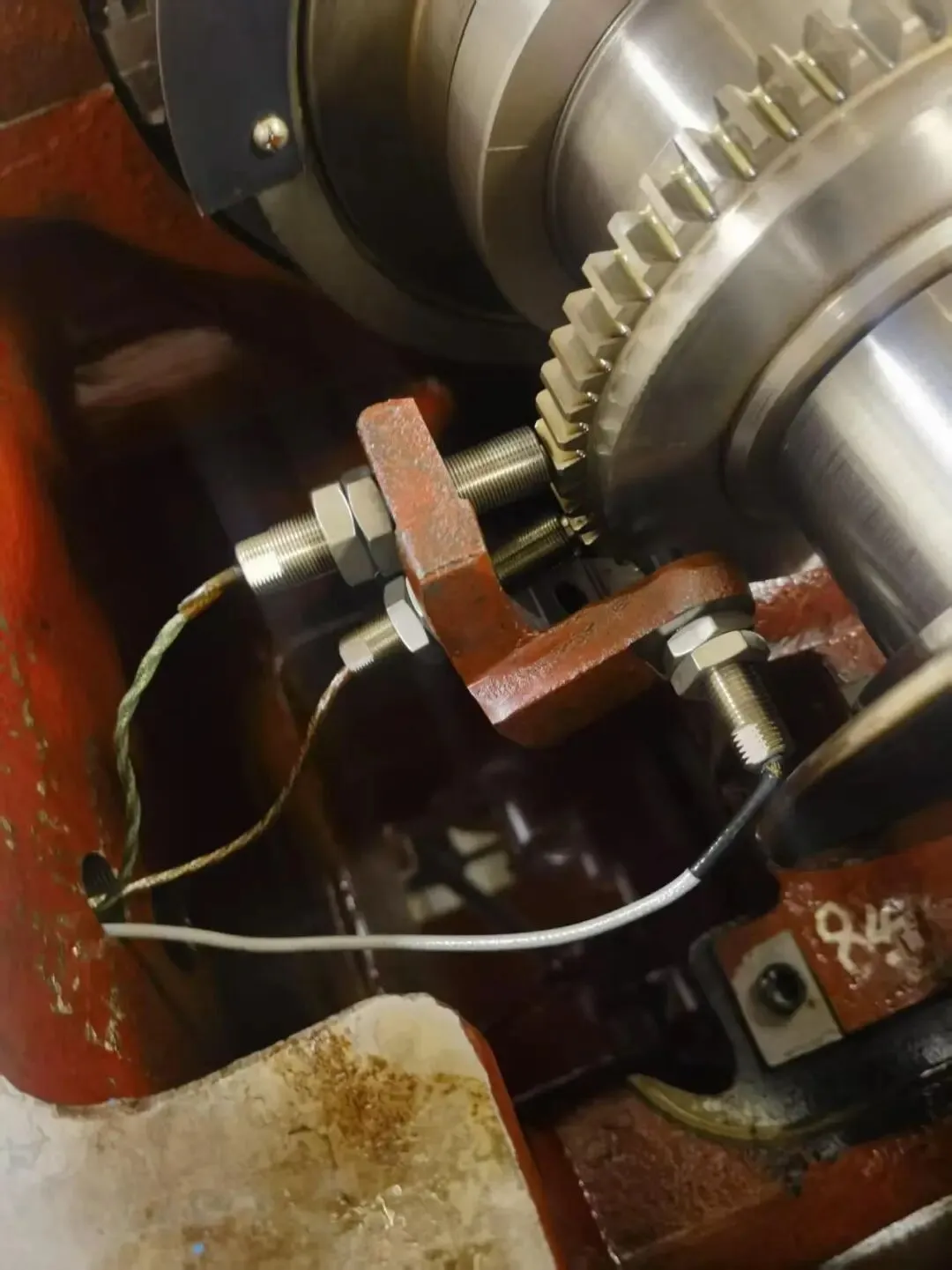

猪尾线绑扎固定——转速探头位置紧靠轴端转动部件，猪尾线必须远离齿轮并固定牢靠，否则运转后电缆被卷入后果不堪设想。
⚠️ 键相探头尤其要注意：如果键相标记是凸键形式，探头必须对准凸键顶部调整间隙！否则轴转动时凸键可能直接撞击探头，导致探头被剪断。API 670推荐使用凹槽形式作为键相标记。
七、电缆布线与前置器安装 —— 信号链的"血管"
7.1 电缆布线黄金法则
图6：电缆布线与前置器安装规范示意
🚫 电缆布线的头号杀手：探头猪尾线和延伸电缆的接头如果接触到轴承箱金属壁，会形成额外的接地点，引入严重的噪声干扰甚至导致系统完全无法工作。接头必须浮空并用热缩管做好绝缘。
八、接地与屏蔽 —— 90%的"信号不好"都出在这
这是现场最容易被忽视、却最能毁掉测量数据的环节。
8.1 单点接地原则
一个点，连接到大地
图7：单点接地 vs 多点接地 —— 地环流的产生与避免
8.2 接地方案速查表
| 不接地 | |
| 不要 | |
九、装完不等于完 —— 校准与验证
9.1 静态验证
检查前置器输出DC间隙电压，确认在目标值（如-10VDC ± 0.5V） 用TK-3在全量程范围内验证线性度（误差 ≤ ±1.0% FS） 如果有多个通道，交叉对比读数的一致性
9.2 动态验证
1
盘车验证：在极低转速下（≤100RPM），观察轴心轨迹（Orbit Plot），应呈现接近圆形的平滑轨迹，反映轴颈的几何偏心和油膜静态位置。
2
顶轴验证：如有顶轴油泵，顶轴状态下轴心应有明显抬升且保持稳定。
3
工作转速验证：高速运行（≥10000RPM）下验证信号稳定性与线性误差。
⚠️ 常见安装问题与数据异常对照：
| 现象 | 可能原因 | 解决 |
十、安装后的日常维护要点
- 定期清洁：
每半年用精密电子清洗剂清洁探头端部，防止油污和铁磁粉末积累影响测量精度 - 间隙电压巡检：
每次巡检记录前置器输出的DC间隙电压，发现漂移及时处理 - 接头检查：
检查延伸电缆接头是否松动、绝缘是否完好（热缩管有无破损） - 校准周期：
建议每年进行一次静态校准，或在更换探头/前置器/电缆后立即校准 - 停机时检查：
长期停机后重启前，先检查间隙电压是否在正常范围 - 导电性能：
定期检查轴接地刷或接地环的状态，确保轴良好接地
结语
轴系仪表的安装，不是"拧上去就行"的粗活——它是精密机械、电子测量、现场经验三者的结合。本文梳理了从校验、安装到验收的完整流程，总结起来就是四句话：
间隙要准 —— 线性中点，-10V是标尺电压要稳 —— 供电-24V，万用表监测不偷懒材质要匹 —— 探头校准材料 = 被测轴材料接地要对 —— 单点接地，屏蔽层浮空
做好这四点，轴系仪表就能真正成为机组的"火眼金睛"，在设备出现问题的第一时间发出预警，为安全生产保驾护航。
📚 参考资料：本文综合参考了本特利(Bently Nevada)产品技术手册、API 670标准、现场安装调试经验以及多位一线工程师的实战总结。如有具体型号的安装参数需求，请以厂家提供的校验曲线和系统组态参数为准
