4.3 电电气气装装置置安安装装技技术术
变压器运输与就位
当利用机械牵引变压器时，牵引着力点应在变压器重心以下并符合制造厂规定，运输倾斜角不得超过15°，并采取防滑、
防溜措施，牵引速度不应超过2m/min。变压器顶盖上部的吊环仅作吊芯检查用，严禁用此吊环吊装整台变压器。
变压器器身检查
检查内容：铁芯检查；绕组检查；绝缘围屏检查；引出线绝缘检查；无励磁调压切换装置的检查；有载调压切换装置的检
查；绝缘屏障检查；强迫油循环管路与下轭绝缘接口部位检查。
变压器的交接试验
（1）绝缘油试验或SF 气体试验
6
（2）测量绕组连同套管的直流电阻
（3）检查所有分接电压比
（4）检查变压器的三相连接组别
（5）测量铁芯及夹件的绝缘电阻
（6）测量绕组连同套管的绝缘电阻、吸收比
（7）绕组连同套管的交流耐压试验
电力变压器新装注油以后，大容量变压器必须经过静置12h才能进行耐压试验。对10kV以下小容量的变压器，一般静
置5h以上才能进行耐压试验。
（8）额定电压下的冲击合闸试验
在额定电压下，变压器冲击合闸试验应进行5次，每次间隔时间宜为5min，应无异常现象，其中750kV变压器在额定电压
下，第一次冲击合闸后的带电运行时间不应少于30min，其后每次合闸后带电运行时间可逐次缩短，但不应少于5min。
（9）检查变压器的相位，应与电网相位一致。
8
7
1
9
4
送电试运行 8
3
信
（1）变压器第一次投入时，可全压冲微击合闸，冲击合闸宜由高压侧投入。
（2）变压器应进行5次空载全压冲击系合闸，应无异常情况。
联
（3）要注意冲击电流，空载电流题，一、二次电压及温度，并做好试运行记录。
押
（4）变压器空载运行24h，无准异常情况，方可投入负荷运行。
气体绝缘金属封闭开关（GI精S）设备安装技术
装配工作应在无风沙、无雨雪、空气相对湿度小于80%的条件下进行，并应采取防尘、防潮措施。
在每次内检、安装和试验工作结束后，应清点用具、用品，检查确认无遗留物后方可封盖。
新六氟化硫气体应有出厂检验报告及合格证明文件。运到现场后，每瓶均应做含水量检验。气体充入前应按技术文件要求
对设备内部进行真空处理。
六氟化硫气体绝缘金属封闭开关设备交接试验项目主要包括：测量主回路的导电电阻；密封性试验；测量六氟化硫气体含
水量；主回路交流耐压试验；操动试验以及气体密度继电器、压力表和压力动作阀的检查。
密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。
气体含水量的测量应在封闭式组合电器充气24h后进行。
避雷器安装技术 8
7
1
金属氧化物避雷器的交接试验项目主要包括：测量金属氧化物避雷器及基座绝缘电阻；测9量金属氧化物避雷器的工频参考
4
8
电压和持续电流；测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流信 3；检查放电计数器动作情况及监视
微
电流表指示；工频放电电压试验。
系
联
电压等级 表具选择 绝缘电阻最小值
一
唯
1kV以下 500V兆欧表 2MΩ
35kV及以下 2500V兆欧表 1000MΩ
35kV以上 5000V兆欧表 2500MΩ
电动机的干燥
干燥方法：外部加热干燥法；电流加热干燥法。
干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
定时测定并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。测定时一定要断开电源，以免发生危
险。
当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。

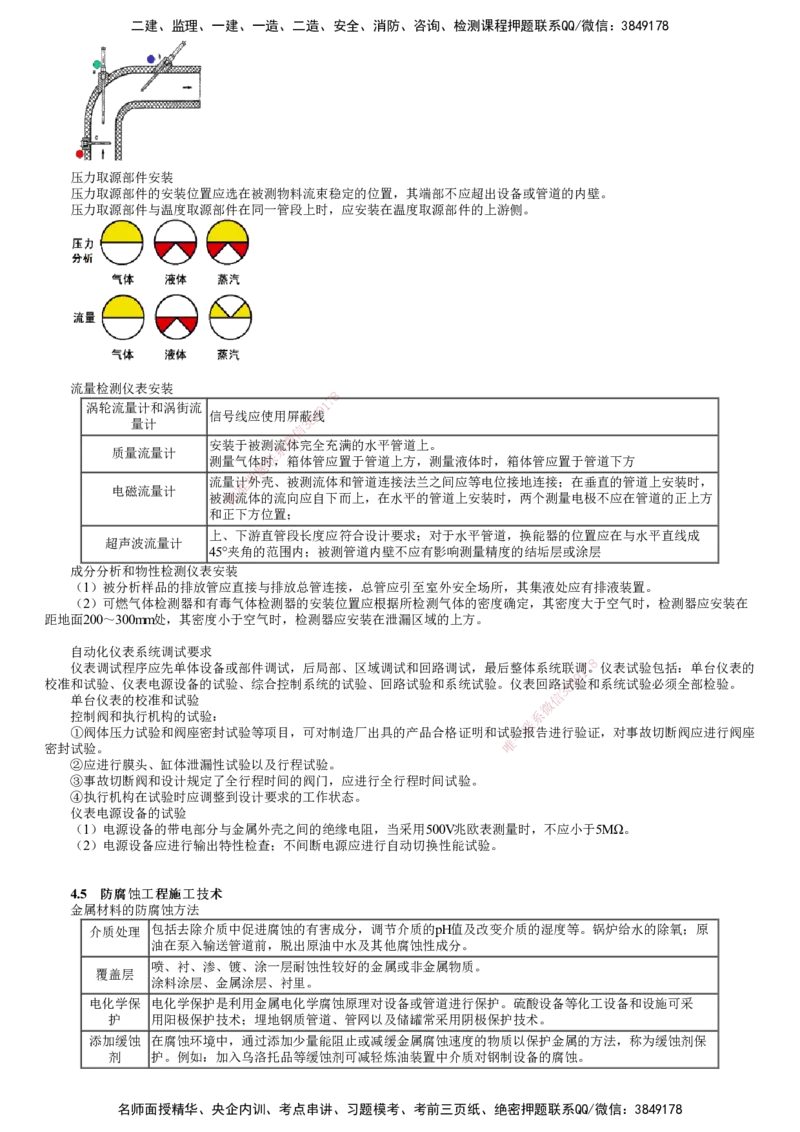

电动机接线方式
电动机三相定子绕组按电源电压和电动机额定电压的不同，可接成星形（丫）或三角形（△）两种形式。
口诀：一横为星
对比试运行前（绝缘、地脚螺栓、接地线、联轴器、开关、启动、控制、熔丝、转向、滑环电刷）和试运行中（转向、振
动、滑环电刷、换向器、温升、电压电流）的检查内容。
转向不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可。
导线连接（架空线路）
（1）不同金属、不同规格、不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
（2）导线或架空地线应使用合格的电力金具配套接续管及耐张线夹进行连接。
（3）架线施工前应由具有资质的检测单位对试件进行连接后的握着强度试验。
（4）握着强度试验的试件不得少于3组。导线采用螺栓式耐张线夹及钳压管连接时，其试件应分别制作。
