4.2 工业管道施工技术
考点5：泄漏性试验
泄漏性试验是以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他手段检查管道系
统中泄漏点的试验。
⑤泄漏性试验应逐级缓慢升压，当达到试验压力并且停压10min后，采用涂刷中性发泡剂或采用显色剂、气
体分子感测仪等其他方法，巡回检查阀门填料函、法兰或螺纹连接处、放空阀、排气阀、排净阀等所有密封
点应无泄漏。
【口诀：罗汉气紧，空难】
⑥经气压试验合格且在试验后未经拆卸过的管道可不进行泄漏性试验。
4.3 电气装置安装技术
考点1：变压器运输
（1）充干燥气体运输的变压器，油箱内的气体压力应保持在0.01～0.03MPa，干燥气体露点必须低于-
40℃，始终保持为正压力，并设置压力表进行监视。
【知识点对比】

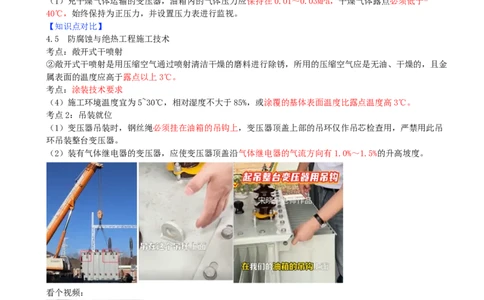

4.5 防腐蚀与绝热工程施工技术
考点：敞开式干喷射
②敞开式干喷射是用压缩空气通过喷射清洁干燥的磨料进行除锈，所用的压缩空气应是无油、干燥的，且金
属表面的温度应高于露点以上3℃。
考点：涂装技术要求
（4）施工环境温度宜为5~30℃，相对湿度不大于85%，或涂覆的基体表面温度比露点温度高3℃。
考点2：吊装就位
（1）变压器吊装时，钢丝绳必须挂在油箱的吊钩上，变压器顶盖上部的吊环仅作吊芯检查用，严禁用此吊
环吊装整台变压器。
（2）装有气体继电器的变压器，应使变压器顶盖沿气体继电器的气流方向有1.0%～1.5%的升高坡度。
看个视频：【坡度总结】
管道安装 （8）供暖管道安装坡度应符合设计及规范的规定，其坡向应利于管道的排气和泄
水。例如：汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水
管道，坡度应为3‰，不得小于2‰；汽、水逆向流动的热水供暖管道和汽、水逆向
流动的蒸汽管道，坡度不应小于5‰；散热器支管的坡度应为1%。
空调水系统的施工 冷凝水排水管的坡度应符合设计要求。当设计无要求时，管道坡度宜大于或等于
技术 8‰，且应坡向出水口。
自动喷水灭火系统 （1）自动喷水灭火系统的管道横向安装宜设2‰~5‰的坡度且应坡向排水管；当局
安装要求 部区域难以利用排水管将水排净时，应采取相应的排水措施。
变压器安装技术 （2）装有气体继电器的变压器，应使变压器顶盖沿气体继电器的气流方向有
1.0%~1.5%的升高坡度。
线路施工技术 （3）电缆排管直线距离超过50m处、排管转弯处、分支处都要设置电缆井。排管通
向电缆井应有不小于 0.1%的坡度，以便管内的水流入电缆井内。

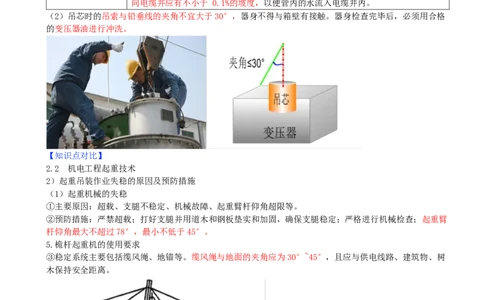

（2）吊芯时的吊索与铅垂线的夹角不宜大于30°，器身不得与箱壁有接触。器身检查完毕后，必须用合格
的变压器油进行冲洗。
【知识点对比】
2.2 机电工程起重技术
2）起重吊装作业失稳的原因及预防措施
（1）起重机械的失稳
①主要原因：超载、支腿不稳定、机械故障、起重臂杆仰角超限等。
②预防措施：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格进行机械检查；起重臂
杆仰角最大不超过78°，最小不低于45°。
5.桅杆起重机的使用要求
③稳定系统主要包括缆风绳、地锚等。缆风绳与地面的夹角应为30°~45°，且应与供电线路、建筑物、树
木保持安全距离。考点3：变压器交接试验
绝缘油试验，
绕组连同套管的交流耐压试验
SF6气体含水量检验，
分接开关电压比检查
变压器三相连接组别检查
绕组连同套管的直流电阻测量
绕组连同套管的绝缘电阻、吸收比测量
铁芯及夹件的绝缘电阻测量
二试验，一检验，二检查，三测量
（4）绕组连同套管的绝缘电阻、吸收比测量。
用2500V兆欧表测量各相高压绕组对外壳的绝缘电阻值，用500V兆欧表测量各相低压绕组对外壳的绝缘电
阻值。测量后应将高、低压绕组进行放电处理。

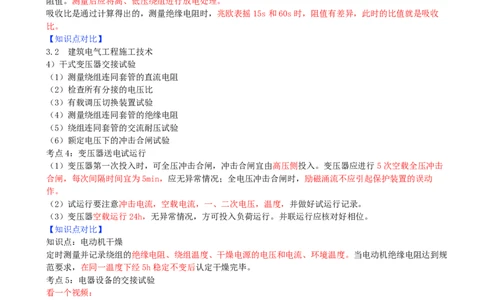

吸收比是通过计算得出的，测量绝缘电阻时，兆欧表摇15s和60s时，阻值有差异，此时的比值就是吸收
比。
【知识点对比】
3.2 建筑电气工程施工技术
4）干式变压器交接试验
（1）测量绕组连同套管的直流电阻
（2）检查所有分接的电压比
（3）有载调压切换装置试验
（4）测量绕组连同套管的绝缘电阻
（5）绕组连同套管的交流耐压试验
（6）额定电压下的冲击合闸试验
考点4：变压器送电试运行
（1）变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。变压器应进行5次空载全压冲击
合闸，每次间隔时间宜为5min，应无异常情况；全电压冲击合闸时，励磁涌流不应引起保护装置的误动
作。
（2）试运行要注意冲击电流，空载电流，一、二次电压，温度，并做好试运行记录。
（3）变压器空载运行24h，无异常情况，方可投入负荷运行。并联运行应核对好相位。
【知识点对比】
知识点：电动机干燥
定时测量并记录绕组的绝缘电阻、绕组温度、干燥电源的电压和电流、环境温度。当电动机绝缘电阻达到规
范要求，在同一温度下经5h稳定不变后认定干燥完毕。
考点5：电器设备的交接试验

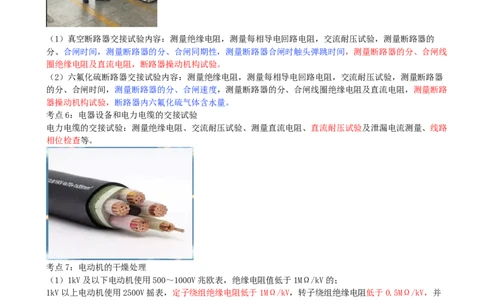

看一个视频：（1）真空断路器交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测量断路器的
分、合闸时间，测量断路器的分、合闸同期性，测量断路器合闸时触头弹跳时间，测量断路器的分、合闸线
圈绝缘电阻及直流电阻，断路器操动机构试验。
（2）六氟化硫断路器交接试验内容：测量绝缘电阻，测量每相导电回路电阻，交流耐压试验，测量断路器
的分、合闸时间，测量断路器的分、合闸速度，测量断路器的分、合闸线圈绝缘电阻及直流电阻，测量断路
器操动机构试验，断路器内六氟化硫气体含水量。
考点6：电器设备和电力电缆的交接试验
电力电缆的交接试验：测量绝缘电阻、交流耐压试验、测量直流电阻、直流耐压试验及泄漏电流测量、线路
相位检查等。
考点7：电动机的干燥处理
（1）1kV及以下电动机使用500～1000V兆欧表，绝缘电阻值低于1MΩ/kV的；
1kV以上电动机使用2500V摇表，定子绕组绝缘电阻低于1MΩ/kV，转子绕组绝缘电阻低于0.5MΩ/kV，并
做吸收比
（R60/R15）试验，吸收比小于1.3的；
以上两种情况电动机必须进行干燥处理。
考点8：架空线路试验
（1）测量线路的绝缘电阻应不小于验收规范规定。
（2）用红外线测温仪测量导线接头的温度，以检验接头的连接质量。
（3）测量杆塔防雷接地线与接地装置的接地电阻值应符合设计的规定。
（4）检查架空线各相的两侧相位应一致。
（5）在额定电压下对空载线路的冲击合闸试验应进行3次。
【对比记忆：变压器5次】
变压器第一次投入时，可全压冲击合闸，冲击合闸宜由高压侧投入。变压器应进行5次空载全压冲击合闸
考点9：防静电装置安装（1）防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。只做防静电的接地装置，每一处接
地体的接地电阻应符合设计规定。
（2）设备、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串联
接地。
（3）设备、储罐等固定接地端子的连接螺栓不应小于M10，并有防松装置。
（4）容量为50m3及以上的储罐，其接地点不应少于两处，且接地点的间距不应大于30m，并应在罐体底部
周围对称与接地体相连，接地体应连接成环形的闭合回路。
4.4 自动化仪表工程安装技术
考点1：温度取源部件与管道的安装要求：
温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线垂直相交。
在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。
与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。
考点2：压力取源部件安装要求
（3）在水平和倾斜的管道上的安装要求：
①测量气体压力时，取压点的方位在管道的上半部。
②测量液体压力时，取压点的方位在管道的下半部与管道的水平中心线成0°～45°夹角的范围内。
③测量蒸汽压力时，取压点的方位在管道的上半部，或者下半部与管道水平中心线成0°～45°夹角的范围
内。考点3：流量取源部件安装要求
（4）节流装置在水平和倾斜的管道上时，取压口的方位设置要求：
①测量气体流量时，取压口应在管道的上半部。
②测量液体流量时，取压口应在管道的下半部与管道水平中心线成0°～45°夹角的范围内。
③测量蒸汽时，取压口应在管道的上半部与管道水平中心线成0°～45°夹角的范围内。
