第1篇 机电工程技术 建造师小超人
智能化
黄金N问：
案例背景：
商业中心共有15幢多层建筑，该商业中心的安全技术防范工程有：视频监控系统、门禁系统、
巡查系统和地下停车库管理系统等工程。某安装公司承接该工程后，对安全技术防范系统机型施

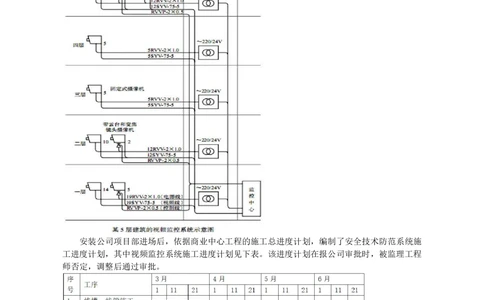

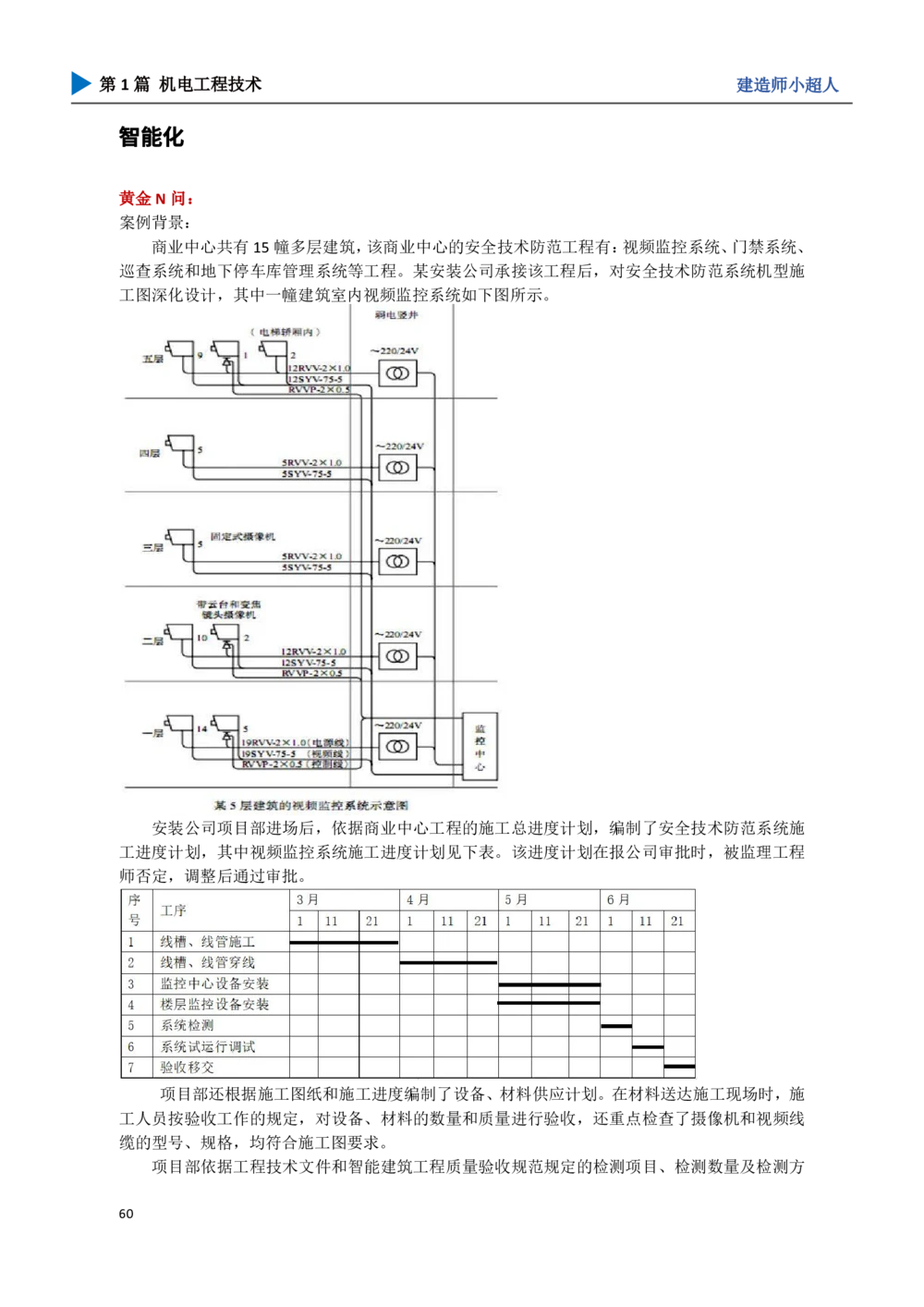

工图深化设计，其中一幢建筑室内视频监控系统如下图所示。
安装公司项目部进场后，依据商业中心工程的施工总进度计划，编制了安全技术防范系统施
工进度计划，其中视频监控系统施工进度计划见下表。该进度计划在报公司审批时，被监理工程
师否定，调整后通过审批。
项目部还根据施工图纸和施工进度编制了设备、材料供应计划。在材料送达施工现场时，施
工人员按验收工作的规定，对设备、材料的数量和质量进行验收，还重点检查了摄像机和视频线
缆的型号、规格，均符合施工图要求。
项目部依据工程技术文件和智能建筑工程质量验收规范规定的检测项目、检测数量及检测方
60第1篇 机电工程技术 建造师小超人
法编制了安全技术防范系统检测方案，该检测方案经建设单位批准后，对摄像机、门禁和巡查信
息识读器等设备进行抽检，均符合规范规定。
问题：
1.视频监控系统施工进度计划为什么被监理工程师否定？应该如何重新编制施工进度计划？
2.材料进场时的验收工作应按哪些规定进行？并写出材料数量和质量验收的依据。
3.该智能化工程有多少个子分部工程？子分部工程检测记录由谁负责做出检测结论？
1.【答案】（1）施工进度计划被监理工程师否定的原因是进度计划中系统检测和调试试运行这两
道工序的设置顺序不合理。
（2）重新编制时系统检测应在调试试运行合格后进行。

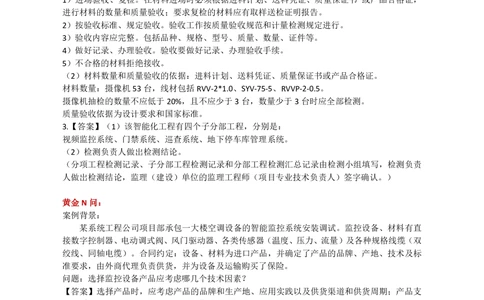

2.【答案】（1）材料进场验收要求
1）进场验收、复检。在材料进场时必须根据进料计划、送料凭证、质量保证书 或产品合格证，
进行材料的数量和质量验收；要求复检的材料应有取样送检证明报告。
2）按验收标准、规定验收。验收工作按质量验收规范和计量检测规定进行。
3）验收内容应完整。包括品种、规格、型号、质量、数量、证件等。
4）做好记录、办理验收。验收要做好记录、办理验收手续。
5）不合格的材料拒绝接收。
（2）材料数量和质量验收的依据：进料计划、送料凭证、质量保证书或产品合格证。
材料数量：摄像机53台，线材包括RVV-2*1.0、SYV-75-5、RVVP-2-0.5。
摄像机抽检的数量不应低于20%，且不应少于3台，数量少于3台时应全部检测。
质量验收依据为设计要求和国家标准。
3.【答案】（1）该智能化工程有四个子分部工程，分别是：
视频监控系统、门禁系统、巡查系统、地下停车库管理系统。
（2）检测负责人做岀检测结论。
（分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责
人做岀检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。）
黄金N问：
案例背景：
某系统工程公司项目部承包一大楼空调设备的智能监控系统安装调试。监控设备、材料有直
接数字控制器、电动调式阀、风门驱动器、各类传感器（温度、压力、流量）及各种规格线缆（双
绞线、同轴电缆）。合同约定：设备、材料为进口产品，并确定了产品的品牌、产地、技术及标
准要求，由外商代理负责供货，并为设备及运输购买了保险。
问题：选择监控设备产品应考虑哪几个技术因素？
【答案】选择产品时，应考虑产品的品牌和生产地、应用实践以及供货渠道和供货周期；产品支
持的系统规模及监控距离；产品的网络性能及标准化程度等信息。
★建筑智能化系统工程的一般施工程序：施工图深化→设备、材料采购→管线敷设→设备、元件
安装→系统调试→系统试运行→系统检测→系统验收。
★监控产品的选择及检查
需考虑：产品的品牌和生产地、
应用实践以及供货渠道和供货周期等信息；
产品支持的系统规模及监控距离；产品的网络性能及标准化程度。
（口诀：见到桂菊，王彪平地起）
61第1篇 机电工程技术 建造师小超人
★进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料（中文译文），
还应提供原产地证明和商检证明。
★摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于20%，且
不应少于3台，数量少于3台时应全部检测。
★系统检测实施
（3）系统检测程序：分项工程→子分部工程→分部工程。
（4）系统检测合格后，填写分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录。
（5）分项工程检测记录、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负
责人做出检测结论，监理（建设）单位的监理工程师（项目专业技术负责人）签字确认。

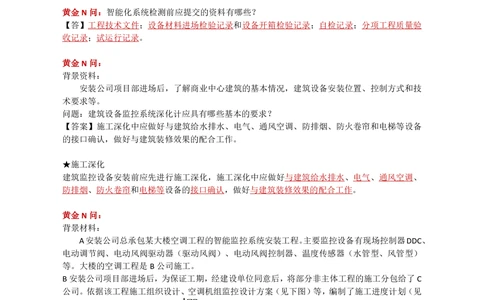

黄金N问：智能化系统检测前应提交的资料有哪些？
【答】工程技术文件；设备材料进场检验记录和设备开箱检验记录；自检记录；分项工程质量验
收记录；试运行记录。
黄金N问：
背景资料：
安装公司项目部进场后，了解商业中心建筑的基本情况，建筑设备安装位置、控制方式和技
术要求等。
问题：建筑设备监控系统深化计应具有哪些基本的要求？
【答案】施工深化中应做好与建筑给水排水、电气、通风空调、防排烟、防火卷帘和电梯等设备
的接口确认，做好与建筑装修效果的配合工作。
★施工深化
建筑监控设备安装前应先进行施工深化，施工深化中应做好与建筑给水排水、电气、通风空调、
防排烟、防火卷帘和电梯等设备的接口确认，做好与建筑装修效果的配合工作。
黄金N问：
背景材料：
A安装公司总承包某大楼空调工程的智能监控系统安装工程。主要监控设备有现场控制器DDC、
电动调节阀、电动风阀驱动器（驱动风阀）、电动风阀控制器、温度传感器（水管型、风管型）
等。大楼的空调工程是B公司施工。
B安装公司项目部进场后，为保证工期，经建设单位同意后，将部分非主体工程的施工分包给了C

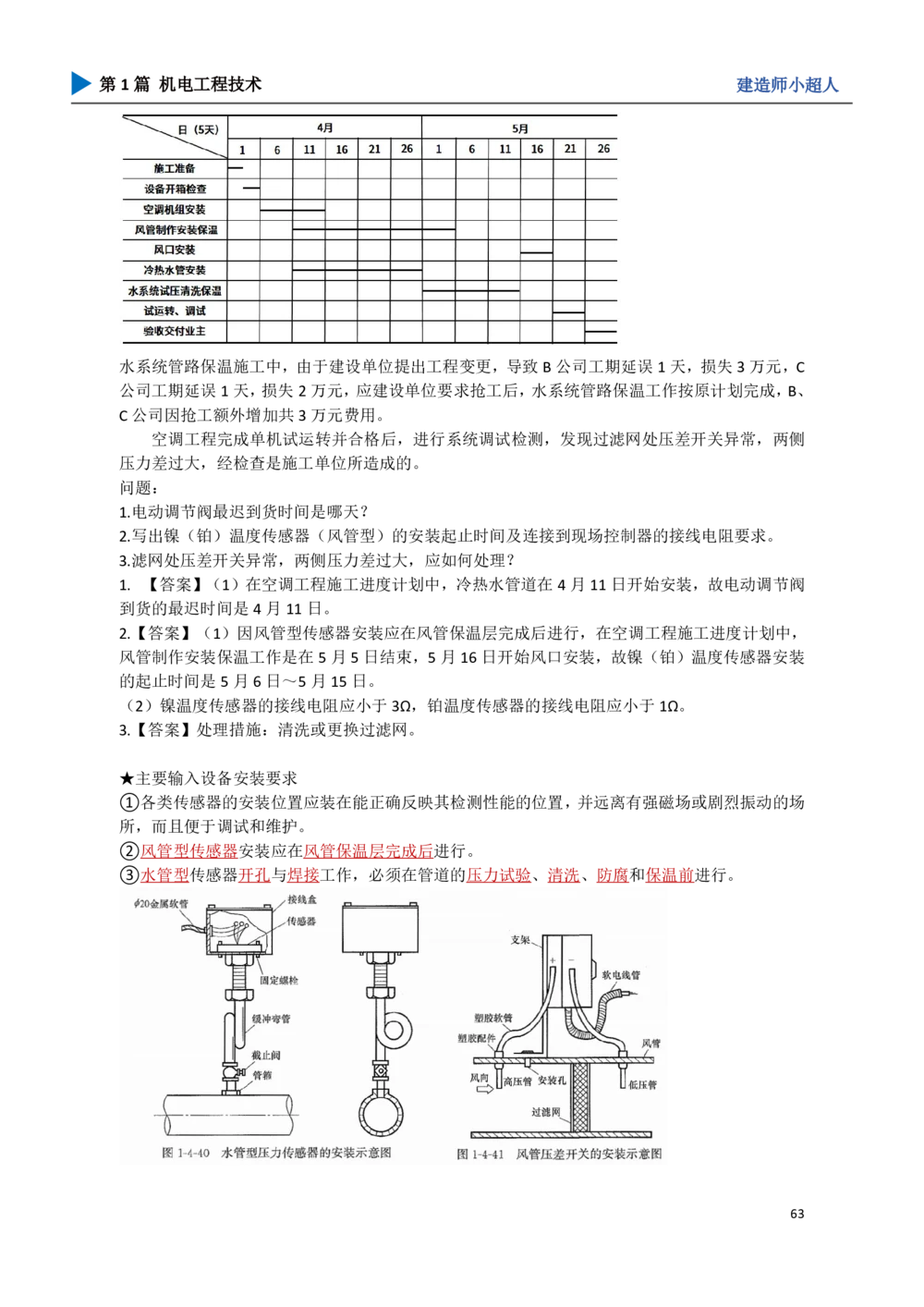

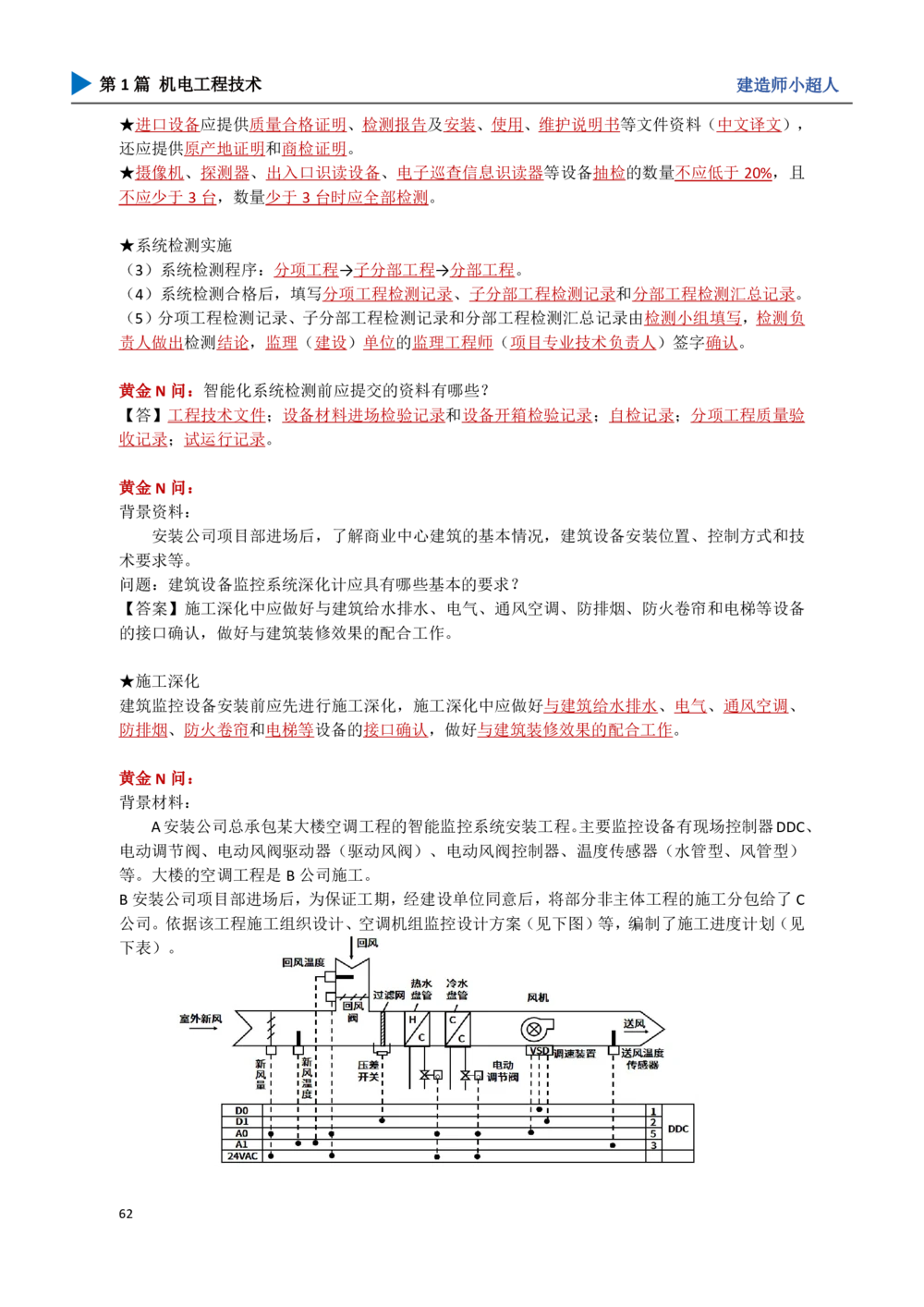

公司。依据该工程施工组织设计、空调机组监控设计方案（见下图）等，编制了施工进度计划（见
下表）。
62第1篇 机电工程技术 建造师小超人
水系统管路保温施工中，由于建设单位提出工程变更，导致B公司工期延误1天，损失3万元，C
公司工期延误1天，损失2万元，应建设单位要求抢工后，水系统管路保温工作按原计划完成，B、
C公司因抢工额外增加共3万元费用。

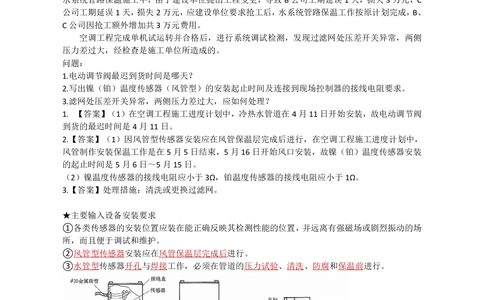

空调工程完成单机试运转并合格后，进行系统调试检测，发现过滤网处压差开关异常，两侧
压力差过大，经检查是施工单位所造成的。
问题：
1.电动调节阀最迟到货时间是哪天？
2.写出镍（铂）温度传感器（风管型）的安装起止时间及连接到现场控制器的接线电阻要求。
3.滤网处压差开关异常，两侧压力差过大，应如何处理？
1. 【答案】（1）在空调工程施工进度计划中，冷热水管道在4月11日开始安装，故电动调节阀
到货的最迟时间是4月11日。
2.【答案】（1）因风管型传感器安装应在风管保温层完成后进行，在空调工程施工进度计划中，
风管制作安装保温工作是在5月5日结束，5月16日开始风口安装，故镍（铂）温度传感器安装
的起止时间是5月6日～5月15日。
（2）镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω。
3.【答案】处理措施：清洗或更换过滤网。
★主要输入设备安装要求
①各类传感器的安装位置应装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场
所，而且便于调试和维护。
②风管型传感器安装应在风管保温层完成后进行。
③水管型传感器开孔与焊接工作，必须在管道的压力试验、清洗、防腐和保温前进行。
63第1篇 机电工程技术 建造师小超人
④ 镍温度传感器的接线电阻应小于3Ω，铂温度传感器的接线电阻应小于1Ω，并在现场控制器
侧接地。
⑤ 电磁流量计应安装在流量调节阀的上游，流量计的上游应有10倍管径长度的直管段，下游段
应有4～5倍管径长度的直管段。
★主要输出设备安装要求
①电磁阀、电动调节阀安装前，应按说明书规定检查线圈与阀体间的电阻，进行模拟动作试验和
压力试验。阀门外壳上的箭头指向与水流方向一致。
②电动风阀控制器安装前，应检查线圈和阀体间的电阻、供电电压、输入信号等是否符合要求，
宜进行模拟动作检查。
★通风空调设备系统调试检测
对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。
对水阀的自动调节来控制送风温度（回风温度）达到设定值。
对加湿阀的自动调节来控制送风相对湿度（回风相对湿度）达到设定值。
对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。
★公共照明控制系统调试检测
按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
★给水排水系统调试检测
给水和中水监控系统应全部检测。
排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
