模块十五：绿色建造及施工现场环境管理
背景材料：
某安装公司中标一科研办公楼（寒冷地区）机电专业分包工程项目，承包范围包括建筑给排水及供暖系统、通风
空调系统和电气系统，建筑智能化系统由建设单位发包给某智能化公司。工程合同中明确要求机电专业分包商须
配合建设单位获得绿色建筑二星级评价的认证。
项目开工后，各专业设计师进行了图纸交底建设单位组织进行了图纸会审，安装公司据此展开图纸深化设计，包

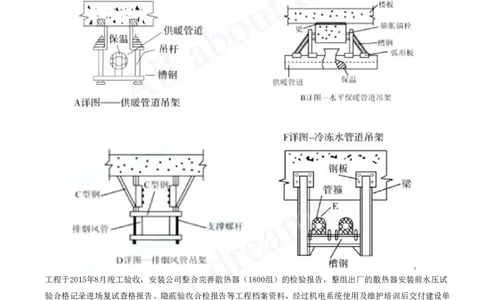

括各类机电管道吊装安装详图的设计及计算并通过了设计的审核批准，下图1是部分机电管道吊装安装节点详图。
工程于2015年8月竣工验收，安装公司整合完善散热器（1800组）的检验报告，整组出厂的散热器安装前水压试
验合格记录进场复试查格报告、隐蔽验收合检报告等工程档案资料，经过机电系统使用及维护培训后交付建设单
位的物业管理部门运维管理。由于楼宇控制系统专业性、智能化程度高，物业管理部门将该系统委托智能化公司
运维托管5年。
办公楼供暖系统设计工作压力为0.7MPa，在2018年1月10日夜间运行时（系统工作压力为0.6MPa），因室内楼宇
控制系统的局部故障，使450组散热器温控电磁阀未开启，导致散热器管道系统未正常循环；适逢某处玻璃幕墙
破损，造成破损幕墙处的散热器铜管冻裂漏水，损坏了周边精装和办公设施，物业部门要求安装公司进行维修并
承担维修损失。
【问题1】绿色建筑的评价指标体系由哪几类指标组成。[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：绿色建筑的评价指标体系由
（1）安全耐久
（2）健康舒适
（3）生活便利
（4）资源节约
（5）环境宜居5类指标组成
解析：课本P278本题考查《绿色建筑评价标准》
（2）绿色建筑评价指标体系应由安全耐久、健康舒适、生活便利、资源节约、环境宜居5类指标组成，且每类指
标均包括控制项和评分项；评价指标体系应统一设置加分项。
【问题2】图1的ABD详图中分别采用了哪种管道吊架型式？写出F详图中E的名称。
答案：
（1）A采用了滑动吊架；B采用了固定吊架；D采用了抗震吊架
（2）衬垫。
解析：课本P87 本题考查冷冻、冷却水管道安装技术要求
冷（热）水管道与支吊架之间，应设置衬垫。衬垫的承压强度应满足管道全重，且应采用不燃与难燃硬质绝热材
料或经防腐处理的木衬垫。衬垫的厚度与绝热层厚度相同，宽度应不小于支吊架支承面的宽度。衬垫一般采用下
方上圆方式，表面平整、接合面的空隙应填实，用抱箍固定于型钢支架上。
【问题3】说明本工程散热器安装前水压试验压力，试验时间和进场复试的检验数量。
答案：
（1）散热器水压试验压力为工作压力的1.5倍，不小于0.6MPa；
散热器水压试验压力为：0.7×1.5=1.05MPa
（2）试验时间为2~3min；
（3）抽检4组
解析：课本P63 本题考查散热器安装前的水压试验和进场抽检
散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。试验压力如设计无要求时应为工作压力的1.5
倍；但不小于0.6MPa。试验时间为2～3min，压力不降且不渗不漏。
根据《建筑节能工程施工质量验收标准》（GB 50411-2019），供暖节能工程使用的散热器进场复验数量应遵循
以下规则：
当同厂家、同材质的散热器数量≤500组时，抽检2组；
每增加1000组（例如500+1000=1500组），抽检加1组；
但同时补充说明，取样还需满足不得少于2组[注：天一文化专有版权，未经许可不可转发或复印传播]
【问题4】维修损失应由哪个单位承担简述理由。
答案：
（1）应由智能化公司和物业公司共同承担损失
（2）理由如下
①因室内楼宇控制系统的局部故障，致使450组散热器温控电磁阀未开启，且事故时间节点在托管5年时间内，属
于智能化公司责任；
②幕墙破损物业公司未及时进行维修，属于物业公司的责任；
③因此损失应由智能化公司和物业公司共同承担

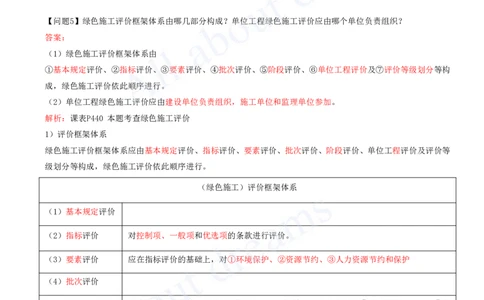

【问题5】绿色施工评价框架体系由哪几部分构成？单位工程绿色施工评价应由哪个单位负责组织？
答案：
（1）绿色施工评价框架体系由
①基本规定评价、②指标评价、③要素评价、④批次评价、⑤阶段评价、⑥单位工程评价及⑦评价等级划分等构
成，绿色施工评价依此顺序进行。
（2）单位工程绿色施工评价应由建设单位负责组织，施工单位和监理单位参加。
解析：课表P440 本题考查绿色施工评价
1）评价框架体系
绿色施工评价框架体系应由基本规定评价、指标评价、要素评价、批次评价、阶段评价、单位工程评价及评价等
级划分等构成，绿色施工评价依此顺序进行。
（绿色施工）评价框架体系
（1）基本规定评价
（2）指标评价 对控制项、一般项和优选项的条款进行评价。
（3）要素评价 应在指标评价的基础上，对①环境保护、②资源节约、③人力资源节约和保护
（4）批次评价
应在批次评价的基础上进行，如建筑工程绿色施工评价阶段宜按①地基与基础工程、②主
（5）阶段评价 体结构工程、③装饰装修与机电安装工程三个阶段进行；
市政管线工程应划分为：①定位、②安装、③测试与联网。
（6）单位工程评价 应在阶段评价的基础上进行，评价等级划分应分为不合格、合格和优良三个等级。
（7）评价频次 工程项目绿色施工批次评价次数每季度不应少于1次，且每阶段不应少于1次。
本题考查（绿色施工）评价组织[注：天一文化专有版权，未经许可不可转发或复印传播]
阶段 组织 参加
①单位工程绿色施工评价 建设单位 施工单位和监理单位参加
②单位工程绿色施工阶段评价 建设单位或监理单位， 建设单位、监理单位和施工单位参加。
③单位工程绿色施工批次评价 施工单位 建设单位和监理单位参加。
④企业应对本企业范围内绿色施工的项目进行随机检查，并对工程项目绿色施工完成情况进行评估。
