模块六：机械设备安装技术
背景资料：
某安装公司中标一机床厂的钢结构厂房制作安装及机电安装工程，在编制质量预控措施时，安装公司重点进行工
序质量控制。
在设备螺纹连接件装配时，施工班组遇到有预紧力规定要求的紧固螺纹连接，经技术交底和反复实践，施工人员
熟练掌握各种紧固方法的操作技能，圆满完成螺纹连接的紧固工作。
疏水泵联轴器为过盈配合件，在装配时，将两个半联轴器一起转动，每转180°测量一次，并记录2个位置的径向
位移值和位于同一直径两端测点的轴向位移值。质量部门对此提出异议，认为不符合规范要求，要求重新测量。
安装后期，在制冷机组油管冲洗前，项目部对设备滑动轴承间隙进行了测量，均符合要求。按计划冲洗后，除一
路直管外，其余油管路全部冲洗合格，针对一路冲洗不合格的油管，项目部采取的冲洗措施：将其他支管及主管
的连接处加设隔离盲板，加大不合格支管的冲洗流量，采取措施后，冲洗合格。

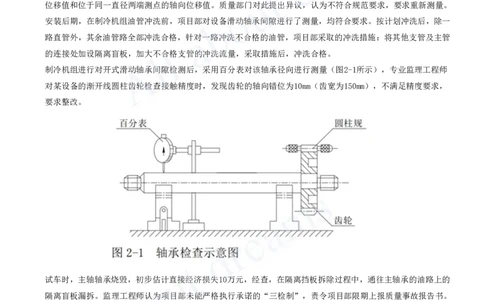

制冷机组进行对开式滑动轴承间隙检测后，采用百分表对该轴承径向进行测量（图2-1所示），专业监理工程师
对某设备的渐开线圆柱齿轮检查接触精度时，发现齿轮的轴向错位为10mm（齿宽为150mm），不满足精度要求，
要求整改。
试车时，主轴轴承烧毁，初步估计直接经济损失10万元，经查，在隔离挡板拆除过程中，通往主轴承的油路上的
隔离盲板漏拆。监理工程师认为项目部未能严格执行承诺的“三检制”，责令项目部限期上报质量事故报告书。
【问题1】有预紧力规定要求的螺纹连接常用的紧固方法有哪几种？
答案：
（1）定力矩法
（2）测量伸长法
（3）液压拉伸法
（4）加热伸长法
解析：课本P132 本题考查 螺纹连接件装配[注：天一文化专有版权，未经许可不可转发或复印传播]
②有预紧力要求的螺纹连接常用的紧固方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。【王建波老师
口诀：“巨神也热”】

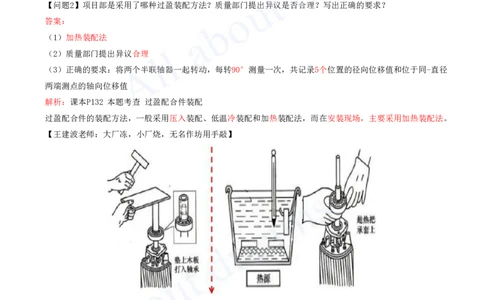

【问题2】项目部是采用了哪种过盈装配方法？质量部门提出异议是否合理？写出正确的要求？
答案：
（1）加热装配法
（2）质量部门提出异议合理
（3）正确的要求：将两个半联轴器一起转动，每转90°测量一次，共记录5个位置的径向位移值和位于同-直径
两端测点的轴向位移值
解析：课本P132 本题考查 过盈配合件装配
过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要采用加热装配法。
【王建波老师：大厂冻，小厂烧，无名作坊用手敲】
【问题3】制冷机组滑动轴承间隙要测量哪几个项目？分别用什么方法测量？合格标准是什么
答案：
（1）制冷机组滑动轴承间隙要测量的项目有：
顶间隙测量、侧间隙测量
（2）顶间隙可采用压铅法进行测量；铅丝直径不宜大于顶间隙的3倍
侧间隙可采用塞尺进行测量；单侧间隙应为顶间隙的1/2～2/3
解析：课本P133 本题考查滑动轴承装配[注：天一文化专有版权，未经许可不可转发或复印传播]
测量项目 测量方法 合格标准
轴颈与轴瓦的侧间隙 可用塞尺检查 单侧间隙应为顶间隙的1/2～2/3
轴颈与轴瓦的顶间隙 压铅法检查 铅丝直径不宜大于顶间隙的3倍

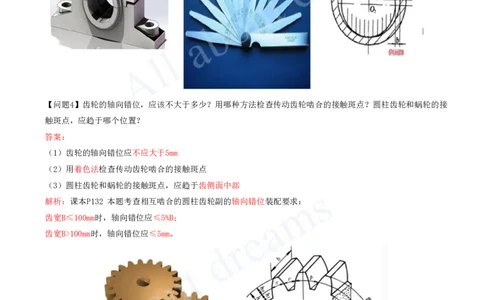

【问题4】齿轮的轴向错位，应该不大于多少？用哪种方法检查传动齿轮啮合的接触斑点？圆柱齿轮和蜗轮的接
触斑点，应趋于哪个位置？
答案：
（1）齿轮的轴向错位应不应大于5mm
（2）用着色法检查传动齿轮啮合的接触斑点
（3）圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部
解析：课本P132 本题考查相互啮合的圆柱齿轮副的轴向错位装配要求：
齿宽B≤100mm时，轴向错位应≤5%B；
齿宽B>100mm时，轴向错位应≤5mm。
本题考查用着色法检查传动齿轮啮合的接触斑点时的要求：
将颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮，使大齿轮转动3～4转。
圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；[注：天一文化专有版权，未经许可不可转发或复印传播]
圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端
