模块三：建筑电气工程施工技术
背景资料：
A公司承包某项目的机电安装工程，工程主要内容有：建筑给水排水、建筑电气工程、通风空调工程和建筑智能
化工程等。合同约定：电力变压器、空调机组、配电柜、控制柜和水泵等设备由业主采购；阀门、灯具、风口、
管材、电线电缆等由A公司采购。A公司因人力资源的问题，经业主同意后，将给水排水及照明工程分包给B公司
施工
B公司按施工总进度计划，编制了给水排水及照明工程施工作业进度计划（见表1-2），工期需120天，被A公司项
目部否定，要求B公司修改作业进度计划，减少工期。B公司在工作持续时间不变的情况下，将照明管线施工开始
时间移到3月1日，并及时增加施工人员，进行安装技术交底，重点对单相三孔插座的接线进行了培训。因作业进
度计划修改合理，技术交底到位，给水排水及照明工程按A公司要求完工。
在工程施工质量验收时，监理人员指出单相三孔插座的接线存在质量问题（见下图1-3），要求施工人员返工，
返工后质量验收合格。

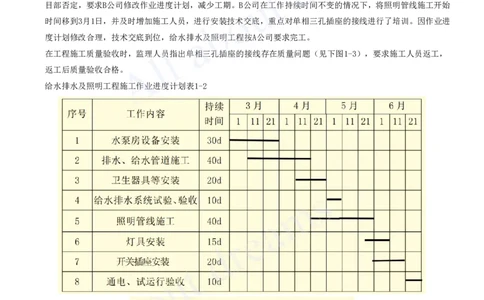

给水排水及照明工程施工作业进度计划表1-2
单相三孔插座接线示意图
事件3：表 1-2 照明灯具安装高度统计表[注：天一文化专有版权，未经许可不可转发或复印传播]
灯具类型 I类 Ⅱ类 Ⅲ类
高于5m 3050 2000 1500
低于5m 300 250 500
【问题1】B公司编制的给水排水及照明工程施工作业进度计划为什么被A公司项目部否定？修改后的进度计划工
期为多少天？
答案：
1）否定的原因：照明工程和给水排水工程施工没有逻辑关系，照明工程和给水排水工程可以同时施工
2）修改后的进度计划工期为70天
解析：本题考查施工进度管理

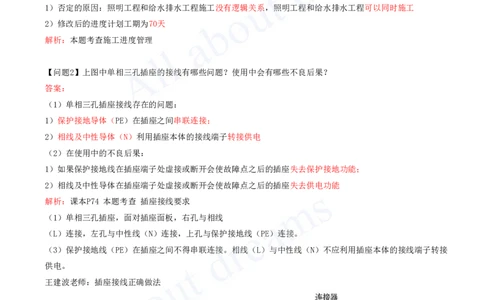

【问题2】上图中单相三孔插座的接线有哪些问题？使用中会有哪些不良后果？
答案：
（1）单相三孔插座接线存在的问题：
1）保护接地导体（PE）在插座之间串联连接；
2）相线及中性导体（N）利用插座本体的接线端子转接供电
（2）在使用中的不良后果：
1）如果保护接地线在插座端子处虚接或断开会使故障点之后的插座失去保护接地功能；
2）相线及中性导体在插座端子处虚接或断开会使故障点之后的插座失去供电功能
解析：课本P74 本题考查 插座接线要求
（1）单相三孔插座，面对插座面板，右孔与相线
（L）连接，左孔与中性线（N）连接，上孔与保护接地线（PE）连接。
（3）保护接地线（PE）在插座之间不得串联连接。相线（L）与中性线（N）不应利用插座本体的接线端子转接
供电。
王建波老师：插座接线正确做法[注：天一文化专有版权，未经许可不可转发或复印传播]
【问题3】本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
答案：
（1）3350个
（2）连接要求：
1）I类灯具外露可电部分必须用铜芯软导线与保护导体可靠连接
2）连接处应设置接地标识，
3）铜芯软导线的截面积应与进入灯具的电源线截面积相同。
解析：课本P73 本题考查防触电保护灯具的类型及接线要求

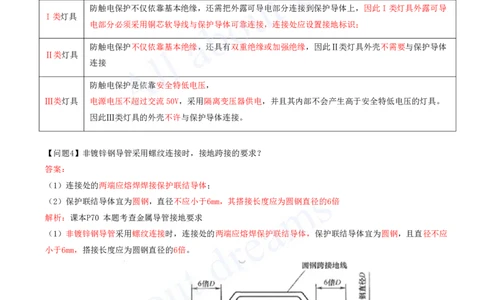

防触电保护不仅依靠基本绝缘，还需把外露可导电部分连接到保护导体上，因此I类灯具外露可导
I类灯具
电部分必须采用铜芯软导线与保护导体可靠连接，连接处应设置接地标识；
防触电保护不仅依靠基本绝缘，还具有双重绝缘或加强绝缘，因此Ⅱ类灯具外壳不需要与保护导体
Ⅱ类灯具
连接
防触电保护是依靠安全特低电压，
Ⅲ类灯具 电源电压不超过交流50V，采用隔离变压器供电，并且其内部不会产生高于安全特低电压的灯具。
因此Ⅲ类灯具的外壳不许与保护导体连接。
【问题4】非镀锌钢导管采用螺纹连接时，接地跨接的要求？
答案：
（1）连接处的两端应熔焊焊接保护联结导体；
（2）保护联结导体宜为圆钢，直径不应小于6mm，其搭接长度应为圆钢直径的6倍
解析：课本P70 本题考查金属导管接地要求
（1）非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊保护联结导体，保护联结导体宜为圆钢，且直径不应
小于6mm，搭接长度应为圆钢直径的6倍。[注：天一文化专有版权，未经许可不可转发或复印传播]
