模块十二：施工质量管理
背景资料：
A公司承包某市大型标志性建筑大厦机电工程项目，内容包括管道安装、电气设备安装及通风空调工程。建设单
位要求A公司严格实施绿色施工，严格进行安全和质量管理，并签订了施工合同。
A公司项目部制定了绿色施工管理和环境保护的绿色施工措施，提交建设单位后，建设单位认为绿色施工内容不
能满足施工要求，建议补充完善。
施工中项目部按规定多次对施工现场进行安全检查，仍反复出现设备吊装指挥信号不明确或多人同时指挥；个别
电焊工无证上岗，雨天高处作业；临时楼梯未设置护栏等多项安全隐患。项目部经认真分析总结，认为是施工现
场安全检查未抓住重点，经整改后效果明显。

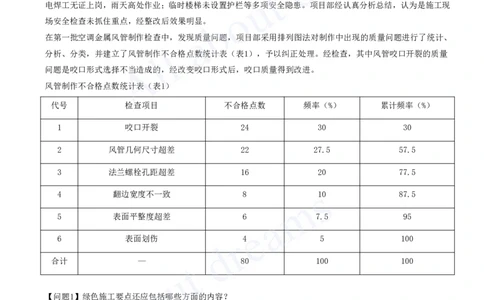

在第一批空调金属风管制作检查中，发现质量问题，项目部采用排列图法对制作中出现的质量问题进行了统计、
分析、分类，并建立了风管制作不合格点数统计表（表1），予以纠正处理。经检查，其中风管咬口开裂的质量
问题是咬口形式选择不当造成的，经改变咬口形式后，咬口质量得到改进。
风管制作不合格点数统计表（表1）
代号 检查项目 不合格点数 频率（%） 累计频率（%）
1 咬口开裂 24 30 30
2 风管几何尺寸超差 22 27.5 57.5
3 法兰螺栓孔距超差 16 20 77.5
4 翻边宽度不一致 8 10 87.5
5 表面平整度超差 6 7.5 95
6 表面划伤 4 5 100
合计 — 80 100 100
【问题1】绿色施工要点还应包括哪些方面的内容？
答案：绿色施工要点还包括
（1）资源节约
（2）人力资源节约和保护
（3）技术创新等。
解析：课本P438 本题考查绿色施工要点
绿色施工要点包括绿色施工管理、环境保护、资源节约、人力资源节约和保护、技术创新等。[注：天一文化专有版权，未经许可不可转发或复印传播]
【问题2】根据背景资料，归纳施工现场安全检查的重点。
答案：安全检查的重点是查
（1）违章指挥、违章作业、查直接作业环节的安全保证措施等
（2）本案例中，①设备吊装指挥信号不明确或多人同时指挥属于违章指挥检查；
②个别电焊工无证上岗属于违章作业检查
③雨天高空作业、临时楼梯未设置护栏属于直接作业环节的安全保证措施的检查。
解析：课本P427 本题考查安全检查的重点
是查违章指挥和违章作业、查直接作业环节的安全保证措施等

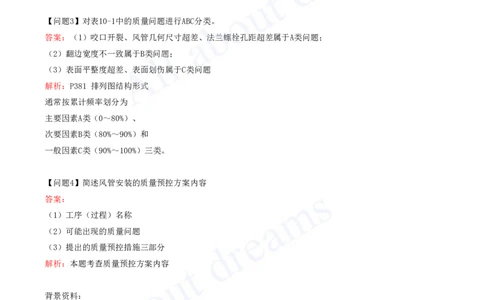

【问题3】对表10-1中的质量问题进行ABC分类。
答案：（1）咬口开裂、风管几何尺寸超差、法兰螺栓孔距超差属于A类问题；
（2）翻边宽度不一致属于B类问题；
（3）表面平整度超差、表面划伤属于C类问题
解析：P381 排列图结构形式
通常按累计频率划分为
主要因素A类（0～80%）、
次要因素B类（80%～90%）和
一般因素C类（90%～100%）三类。
【问题4】简述风管安装的质量预控方案内容
答案：
（1）工序（过程）名称
（2）可能出现的质量问题
（3）提出的质量预控措施三部分
解析：本题考查质量预控方案内容
背景资料：
某安装公司分包一商务楼（1～5层为商场，6～30层为办公楼）的变配电工程，工程的主要设备（三相干式电力
变压器、手车式开关柜和抽屉式配电柜）由业主采购，设备已运抵施工现场。其他设备、材料由安装公司采购，
合同约定提前一天奖励5万元人民币，延迟一天罚款6万元人民币。安装公司内部测算并下达给项目部的目标成本
是320万元
安装公司项目部进场后，依据合同、施工图、验收规范及总承包的进度计划，编制了变配电工程的施工方案、进
度计划（图11.3-1）、劳动力计划和计划成本费用。项目部正式施工时，因商场需提前送电，业主要求变配电工
程提前5d竣工。项目部按工作持续时间及计划费用（表11.3-5）分析，在关键工作上，以最小的赶工增加费用，[注：天一文化专有版权，未经许可不可转发或复印传播]
在试验调整工作前赶出5d。

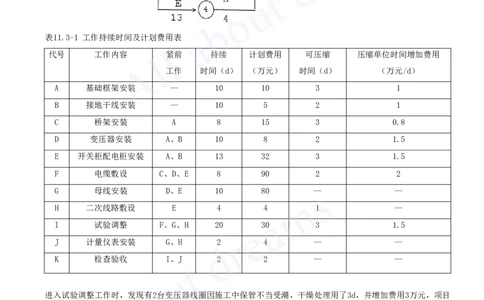

表11.3-1 工作持续时间及计划费用表
代号 工作内容 紧前 持续 计划费用 可压缩 压缩单位时间增加费用
工作 时间（d） （万元） 时间（d） （万元/d）
A 基础框架安装 — 10 10 3 1
B 接地干线安装 — 10 5 2 1
C 桥架安装 A 8 15 3 0.8
D 变压器安装 A、B 10 8 2 1.5
E 开关柜配电柜安装 A、B 13 32 3 1.5
F 电缆敷设 C、D、E 8 90 2 2
G 母线安装 D、E 10 80 — —
H 二次线路敷设 E 4 4 1 —
I 试验调整 F、G、H 20 30 3 1.5
J 计量仪表安装 G、H 2 4 — —
K 检查验收 I、J 2 2 — —
进入试验调整工作时，发现有2台变压器线圈因施工中保管不当受潮，干燥处理用了3d，并增加费用3万元，项目
部又赶工3d。变配电工程最终按业主要求提前5d竣工，验收合格后，资料整理齐全，准备归档。
【问题1】项目部在哪几项关键工作上赶工了？并分别列出其赶工天数和增加的赶工费？
答案：
关键工作有A、B（A和B并列）E、G、I、K；
在基础框架安装（A）工作上赶工2天，赶工费：2×1=2万元；
在接地干线安装（B）工作上赶工2天，赶工费：2×1=2万元；
在开关柜配电柜安装（E）工作上赶工3天，赶工费：3×1.5=4.5万元；[注：天一文化专有版权，未经许可不可转发或复印传播]
在试验调整（I）工作上压缩3天，赶工费：3×1.5=4.5万元。
【问题2】变配电工程计划的施工费用是多少？计算项目的计划成本降低率
答案：
因为变配电工程原计划费用为各工序计划费用之和。
项目计划成本费用=10+5+15+8+32+90+80+4+30+4+2=280万元

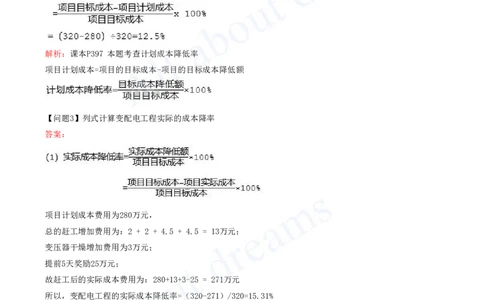

解析：课本P397 本题考查计划成本降低率
项目计划成本=项目的目标成本-项目的目标成本降低额
【问题3】列式计算变配电工程实际的成本降率
答案：
项目计划成本费用为280万元，
总的赶工增加费用为：2 + 2 + 4.5 + 4.5 = 13万元；
变压器干燥增加费用为3万元；
提前5天奖励25万元；
故赶工后的实际成本费用为：280+13+3-25 = 271万元
所以，变配电工程的实际成本降低率=（320-271）/320=15.31%
解析：P397 本题考查实际成本降低率
【问题4】请陈述成套配电柜基础型钢框架的接地安装要点。
答案：
（1）将配电室内不小于100mm²的接地扁钢与基础型钢焊接[注：天一文化专有版权，未经许可不可转发或复印传播]
（2）不少于两处，
（3）焊接长度为扁钢宽度的两倍，应不少于3个棱边。
解析：课本P66 本题考查基础型钢框架制作安装
基础框架一般采用10号槽钢（型钢）制作；型钢框架安装后的水平度、不平行度允许偏差应符合规范要求。型钢
框架顶部宜高出地坪100mm，移开式开关柜的基础型钢框架顶面与土建地面齐平。每组型钢框架的接地应采用截
面积不小于100mm²的镀锌扁钢电焊连接，不少于两处接地。
