模块七：电气装置安装技术
背景资料：
A公司承包某商务园区电气工程，工程内容：10/0.4kV变电所、供电线路、室内电气等。主要设备
（三相电力变压器、开关柜等）由建设单位采购，设备已运抵施工现场。其他设备、材料由A公司采购，A公司依
据施工图和资源配置计划编制了10/0.4kV变电所安装工作的逻辑关系及持续时间（见表4）。
A公司将3000m电缆排管施工分包给B公司，预算单价为130元/m，工期30天。B公司签订合同后的第15天结束前，A
公司检查电缆排管施工进度，B公司只完成电缆排管1000m，但支付给B公司的工程进度款累计已达200000元，A公
司对B公司提出了警告，要求加快进度。
A公司对B公司进行施工质量管理协调，编制的质量检验计划与电缆排管施工进度计划一致。A公司检查电缆型号
规格、绝缘电阻和绝缘试验均符合要求，在电缆排管检查合格后，按施工图进行电缆敷设，供电线路按设计要求
完成。
变电所设备安装后，变压器及高压电器进行了交接试验，在额定电压下对变压器进行冲击合闸试验3次，每次间
隔时间为3min，无异常现象，A公司认为交接试验合格，被监理工程师提出异议，要求重新冲击合闸试验。
建设单位要求变电所单独验收，给商务园区供电。A公司整理变电所工程验收资料，在试运行验收中，有一台变
压器运行噪声较大，经有关部门检验分析及A公司提供的施工文件证明，不属于安装质量问题，后经变压器厂家
调整处理通过验收。

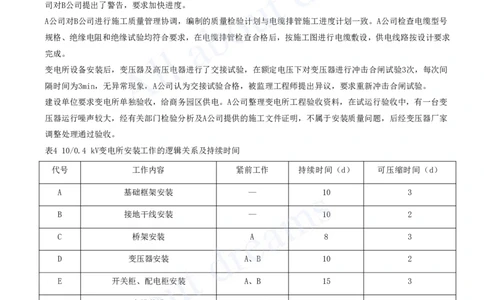

表4 10/0.4 kV变电所安装工作的逻辑关系及持续时间
代号 工作内容 紧前工作 持续时间（d） 可压缩时间（d）
A 基础框架安装 — 10 3
B 接地干线安装 — 10 2
C 桥架安装 A 8 3
D 变压器安装 A、B 10 2
E 开关柜、配电柜安装 A、B 15 3
F 电缆敷设 C、D、E 8 2
G 母线安装 D、E 11 2
H 二次线路敷设 E 4 1
I 试验、调整 F、G、H 20 3
J 计量仪表安装 G、H 2 —
K 试运行验收 I、J 2 —[注：天一文化专有版权，未经许可不可转发或复印传播]
画图
【问题1】按表4计算变电所安装的计划工期。如果每项工作都按表4压缩天数，其工期能压缩到多少天？
答案：
（1）从表4中分析关键线路（关键工作）：A（B）→E→G→I→K。
变电所安装的计划工期：10＋15＋11＋20＋2＝58d
（2）压缩后的工期：48d
解析：本题考查双代号网络图总工期的计算和压缩总工期的方法

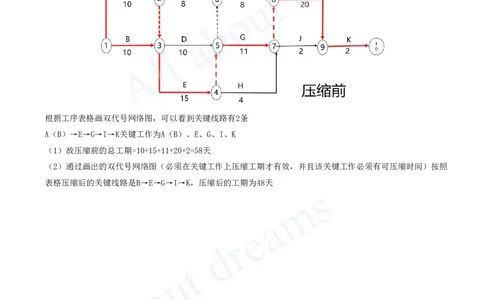

根据工序表格画双代号网络图，可以看到关键线路有2条
A（B）→E→G→I→K关键工作为A（B）、E、G、I、K
（1）故压缩前的总工期=10+15+11+20+2=58天
（2）通过画出的双代号网络图（必须在关键工作上压缩工期才有效，并且该关键工作必须有可压缩时间）按照
表格压缩后的关键线路是B→E→G→I→K，压缩后的工期为48天
