P176~P187 自动化仪表工程安装技术 ★
1. 取源部件安装要求
1）取源部件安装的一般要求
(1)设备上的取源部件应在设备制造时同时安装；管道上的取源部件安装应在管道预制
或安装时同时进行；
(2)在设备或管道上进行取源部件的开孔和焊接，必须在设备或管道的防腐、衬里和压
力试验前进行；在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方
法；
(3)安装取源部件时，不应在设备或管道的焊缝及其边缘上开孔及焊接；取源阀门与设
备或管道的连接不宜采用卡套式接8头；当设备及管道有绝热层时，安装的取源部件应露出
7
1
9
4
8
绝热层外； 信 3
微
系
(4)在砌体和混凝土联浇筑体上安装的取源部件，应在砌筑或浇筑的同时埋入，当无法同
题
押
时安装时，应预留准安装孔；
精
(5)取源部件安装完毕后，应与设备和管道同时进行压力试验。

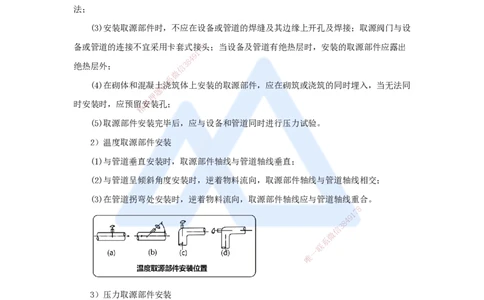

2）温度取源部件安装
(1)与管道垂直安装时，取源部件轴线与管道轴线垂直；
(2)与管道呈倾斜角度安装时，逆着物料流向，取源部件轴线与管道轴线相交；
(3)在管道拐弯处安装时，逆着物料流向，取源部件轴线应与管道轴线重合。
8
7
1
9
4
8
3
信
微
系
联
一
唯
3）压力取源部件安装
压力取源部件的安装应选在被测物料流束稳定的位置，其端部不应超出 设备或管道的
内壁；当与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧；在水平和倾
斜管道上安装时，取压点的方位要求如下：
(1)测量气体压力时，应在管道的上半部；
(2)测量液体压力时，应在管道的下半部与管道水平中心线成0°~45°夹角范围内；
(3)测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°~45°
夹角范围内。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

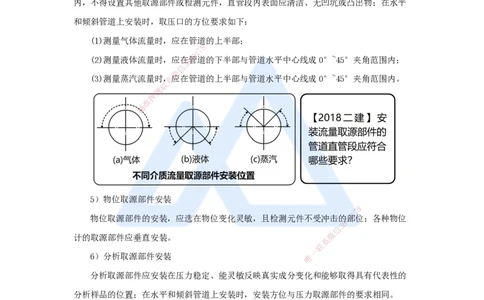

4）流量取源部件安装
流量取源部件上、下游直管段的最小长度应符合要求，在规定的直管段 最小长度范围
内，不得设置其他取源部件或检测元件，直管段内表面应清洁、无凹坑或凸出物；在水平
和倾斜管道上安装时，取压口的方位要求如下：
(1)测量气体流量时，应在管道的上半部；
8
7
1
9
(2)测量液体流量时，应在8 4管道的下半部与管道水平中心线成0°~45°夹角范围内；
3
信
微
(3)测量蒸汽流量时，系应在管道的上半部与管道水平中心线成0°~45°夹角范围内。
联
题
押
准
精
5）物位取源部件安装
8
1
7
物位取源部件的安装，应选在物位变化灵敏 ，且检测元件不受冲击的
8
4 9部位；各种物位
信
3
微
计的取源部件应垂直安装。
系
联
一
6）分析取源部件安装 唯
分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和能够取得具有代表性的
分析样品的位置；在水平和倾斜管道上安装时，安装方位与压力取源部件的要求相同。
2. 仪表设备安装要求
1）物位检测仪表安装
(1)浮筒液位计的安装应使浮筒呈垂直状态；
(2)超声波物位计不应安装在进料口的上方；传感器宜垂直于物料表面；在信号波束角
内不应有遮挡物；物料的最高物位不应进入仪表的盲区；
(3)雷达物位计不应安装在进料口的上方，传感器应垂直于物料表面；
(4)射频导纳物位计不应安装在进料口的上方，传感器的中心探杆和屏蔽层不应与容器
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
壁接触；
(5)用差压计或差压变送器测量液位时，仪表的安装高度不应高于下部取压口。
2）成分分析和物性检测仪表安装
可燃气体和有毒气体检测器的安装位置应根据被检测气体的密度确定，密度大于空气
时，检测器安装在距地面200~300mm处，其密度小于空气时，检测器安装在泄漏区域的上
方。
3. 自动化仪表线路施工要求

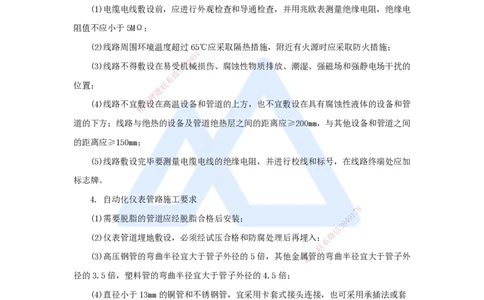

(1)电缆电线敷设前，应进行外观检查和导通检查，并用兆欧表测量绝缘电阻，绝缘电
阻值不应小于5MΩ；
(2)线路周围环境温度超过658℃应采取隔热措施，附近有火源时应采取防火措施；
7
1
9
4
8
(3)线路不得敷设在易受信机3械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的
微
系
位置； 联
题
押
(4)线路不宜敷准设在高温设备和管道的上方，也不宜敷设在具有腐蚀性液体的设备和管
精
道的下方；线路与绝 热的设备及管道绝热层之间的距离应≥200mm，与其他设备和管道之间
的距离应≥150mm；
(5)线路敷设完毕要测量电 缆电线的绝缘电阻，并进行校线和标号，在线路终端处应加
标志牌。
4. 自动化仪表管路施工要求
8
1
7
(1)需要脱脂的管道应经脱脂合格后安装；
8
4 9
信
3
微
(2)仪表管道埋地敷设，必须经试压合格和防腐处理后再埋入；
系
联
一
(3)高压钢管的弯曲半径宜大于管子外径的5倍，其 他金属唯管的弯曲半径宜大于管子外
径的3.5倍，塑料管的弯曲半径宜大于管子外径的4.5倍；
(4)直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套
管法焊接连接，承插法焊接时，其插入方向应顺着流体流向。
5. 自动化仪表系统调试要求
仪表调试程序应先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系
统联调。仪表试验包括：单台仪表的校准和试验、仪表电源设备的试验、综合控制系统的
试验、回路试验和系统试验。仪表回路试验和系统试验必须全部检验。
(1)仪表安装前的校准和试验应在室内进行；
(2)仪表试验的电源电压应稳定，交流电源及60V以上的直流电源电压波动范围应为±
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
10%，60V以下的直流电源电压波动范围应为±5%；
(3)仪表试验的气源应清洁、干燥、压力稳定，露点比最低环境温度低10℃以上；
(4)校准和试验用的标准仪器仪表应具备有效的计量检定合格证明，其基本误差的绝对
值不宜超过被校准仪表基本误差绝对值的1/3；
(5)仪表工程在系统投用前应进行回路试验；回路试验的电源和气源宜由正式电源和气
源供给；
(6)对于施工现场不具备校准条件的仪表，可对检定合格证明的有效性进行验证；

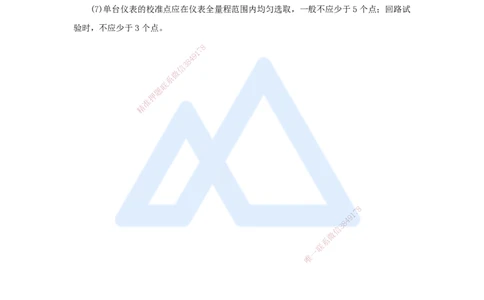

(7)单台仪表的校准点应在仪表全量程范围内均匀选取，一般不应少于5个点；回路试
验时，不应少于3个点。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
4
