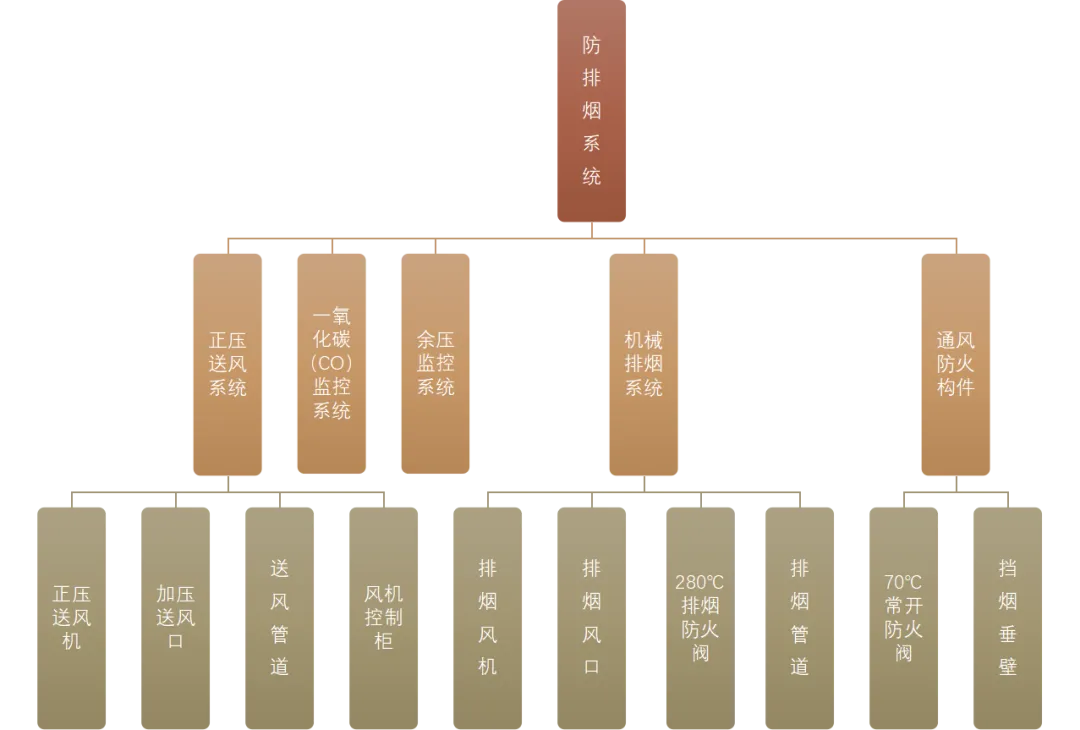

防排烟+一氧化碳 +余压检测系统+流程说明防排烟系统完整工程组成清单（大朝整理版）
一、送风系统（正压加压送风）
二、排烟系统
三、控制联动配件
四、辅助构件
整套工作逻辑
火灾触发报警→ 消防主机下发信号→ 开启着火层排烟口、启动排烟风机排出浓烟→ 楼梯间、前室加压送风机启动，灌入新风维持正压，阻挡烟气涌入疏散通道→ 风管温度到达280℃，排烟防火阀熔断关闭，风机连锁停机简易区分
一氧化碳（CO）监控系统（地下车库）
适合公众号推文、工程竣工资料，地下车库强制配置，用来监测汽车尾气一氧化碳，联动排风风机，不属于火灾报警系统，属于环境监控系统。一、系统全套设备组成
布置：每200‑250㎡一个，按防火分区均匀布置，安装高度1.0‑1.5m（呼吸带高度），CO密度接近空气，不要装顶板也不要贴地面。
壁挂在消控室/车库值班室；实时显示各点位ppm浓度；带继电器无源输出，联动排风风机；存储报警、故障历史记录；自带声光报警。
- 风机控制箱、交流接触器（接收主机继电器信号，启停双速排风机低速档；火灾消防信号强制切高速）
二总线：N‑HRVS‑2×1.5；RS485：RVVP‑4×1.0，屏蔽双绞线，远离强电电缆，避免干扰。余压监控系统）
余压检测系统，依据GB51251‑2017《建筑防烟排烟系统技术标准》，高层建筑加压送风强制配置，检测前室、楼梯间与走道之间压差，闭环控制泄压阀，防止正压过大防火门推不开。一、系统设备组成
配套：引压软管、气管座（低压取压面板），软管穿墙采集走道气压。
导轨安装在加压风机控制柜内部；1台加压风机配1台控制器；接收探测器压差信号，输出信号控制泄压执行器；就算和消控室主机通讯断开，也可以本地独立完成泄压控制。
安装在送风风管旁通支管；收到控制器指令开启/关闭，释放多余风压；阀门带位置反馈信号；泄压空气必须排向室外或者楼梯间，严禁泄压排到走道。
壁挂安装消防控制室；集中显示全部点位压差数值、故障、报警记录；声光报警；可对接楼宇BA系统。
- 控制器‑探测器：NH‑RVSP‑2×1.5 二总线屏蔽双绞线
- 监控主机‑控制器：NH‑RVSP‑2×1.5（RS45通讯）
二、国标设定压力（调试必记）
- 前室、合用前室：25Pa～30Pa；压差＞30Pa开启泄压，回落至25Pa关闭泄压阀
- 防烟楼梯间：40Pa～50Pa；压差＞50Pa开启泄压，回落至40Pa关闭泄压阀
三、完整工作流程
火灾报警触发→ 正压加压送风机启动，向前室、楼梯间送风→余压探测器实时采集「高压区‑走道」压差- 压差超标：控制器输出信号打开旁通泄压阀，释放多余风量，降低通道压力；
- 压力过低、气管故障、通讯断线，消控室监控主机声光报警，存储故障记录。
核心目的：疏散通道压力高于走道，阻挡烟气侵入；同时压力不能过大，保证人员可以正常推开防火门逃生。四、施工安装要点
- 余压探测器：墙面安装，距离吊顶20‑50cm；必须避开送风口直吹、门缝气流，否则读数虚高失真。
- 引压软管：软管顺直，严禁压扁、弯折、堵塞；穿墙孔洞做好密封封堵；气管座安装在走道低压侧。
- 旁通泄压阀：泄压出口接室外或者楼梯间，禁止泄压排至走道。
- 楼梯间不需要每层布置探测器；前室必须每层设置探测器。
五、工地高频错误
- 探测器正对送风口，气流直吹，压力数值虚高，频繁误泄压；
- 只装探测器，不配置消控室余压监控主机，验收不予通过；
- 图省钱用机械式压力开关代替余压探测器，精度差，超压不动作，存在重大安全隐患。
