编号：YJXB.QDGT-
秦都高铁枢纽换乘中心工程
透气排水防护回用系统施工方案
编制：
唐学森
审核：
郭永宁
审批：
伊新东
中国建筑一局（集团）有限公司二〇二〇年八月目录

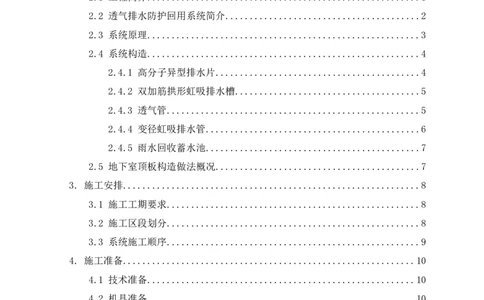

1. 编制依据.............................................................1
1.1 编制说明........................................................1
1.2 主要规范标准....................................................1
2. 工程概况.............................................................1
2.1 工程简介........................................................1
2.2 透气排水防护回用系统简介........................................2
2.3 系统原理........................................................3
2.4 系统构造........................................................4
2.4.1 高分子异型排水片..........................................4
2.4.2 双加筋拱形虹吸排水槽......................................5
2.4.3 透气管....................................................5
2.4.4 变径虹吸排水管............................................6
2.4.5 雨水回收蓄水池............................................7
2.5 地下室顶板构造做法概况..........................................7
3. 施工安排.............................................................8
3.1 施工工期要求....................................................8
3.2 施工区段划分....................................................8
3.3 系统施工顺序....................................................9
4. 施工准备............................................................10
4.1 技术准备.......................................................10
4.2 机具准备.......................................................10
4.3 劳动力准备及分工...............................................11
5. 施工工艺及施工方法..................................................11
5.1 作业条件.......................................................11
5.2 施工工艺流程...................................................11
5.3 施工步骤.......................................................12
5.4 关键技术.......................................................155.4.1 高分子异型片材铺设.......................................15
5.4.2 排水槽及观察管安装.......................................16
5.5 其他注意事项...................................................17

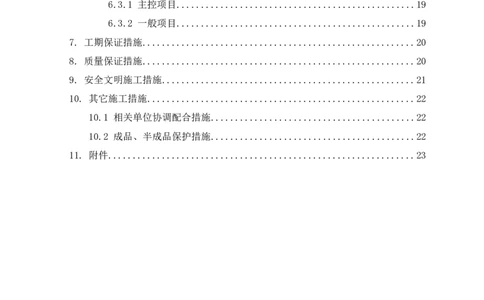

6. 质量标准............................................................18
6.1 操作要点及技术要求.............................................18
6.2 具体回填步骤...................................................18
6.3 验收质量标准...................................................19
6.3.1 主控项目.................................................19
6.3.2 一般项目.................................................19
7. 工期保证措施........................................................20
8. 质量保证措施........................................................20
9. 安全文明施工措施....................................................21
10. 其它施工措施.......................................................22
10.1 相关单位协调配合措施..........................................22
10.2 成品、半成品保护措施..........................................22
11. 附件...............................................................23秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
1. 编制依据
1.1 编制说明
为明确本工程地下室顶板透气排水防护回用系统施工流程、工艺，保证施工质
量及安全，特编制此方案，用以指导现场施工。
1.2 主要规范标准
序号 类别 名称 编号
1 《室外排水设计规范》 GB 50014-2006
2 《地下工程防水技术规范》 GB 50108-2008
3 《给水排水管道工程施工及验收规范》 GB 50268-2008
4 《地下防水工程质量验收规范》 GB 50208-2011
5 国家 《高分子防水材料 第1部分:片材》 GB18173.1-2012
6 《建筑工程施工质量验收统一标准》 GB 50300-2013
7 《建筑与小区雨水控制及利用工程技术规范》 GB 50400-2016
8 《建筑给水排水设计标准》 GB 50015-2019
9 《城市污水再生利用 城市杂用水水质》 GB/T 18920-2020
10 《中华人民共和国建筑行业标准-塑料板》 JC/T2112-2012
11 《塑料防护排水板》 JC/T 2112-2012
行业
12 《种植屋面工程技术规程》 JGJ155-2013
13 《建筑防水系统构造(二)－科顺系列防水产品》 13CJ40-2
2. 工程概况
2.1 工程简介
序号 项 目 内 容
1 工程名称 秦都高铁枢纽换乘中心项目
2 工程地址 咸阳市玉泉西路以南，铁路以北，经电北路以西，彩虹二路以东
3 建设单位 咸阳市城市建设投资控股集团有限公司
4 勘察单位 咸阳市勘察测绘院
5 设计单位 北京市建筑设计研究院有限公司
6 监理公司 河南清鸿建设咨询有限公司
1秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
序号 项 目 内 容
7 质量监督 咸阳市秦都区建设工程质量安全监督站
8 施工总包 中国建筑一局（集团）有限公司
广场管理、服务、设备用房，地下商业，地下车库，平战结合人员掩蔽工
9 建筑功能
程
10 建筑特点 大体量地下空间工程
用地面积 99910.12㎡ 占地面积 74476.03㎡
11 建筑面积 地下建筑面积 137930.77㎡ 地上建筑面积 5786.67㎡
标准层面积 / 总建筑面积 143717.44㎡
12 建筑层数 地上 1层 地下 2层
-2层 4.8m
地下部分层高
13 建筑层高 -1层 7.0m
地上部分层高 1层 6.6m
14
本工程效果图
2.2 透气排水防护回用系统简介
本工程地上广场种植面积74476.03㎡，车库顶板透水防护雨水回用系统总施工
面积约为6.73万㎡,根据项目具体情况，种植顶板整体排水设计南北两侧排水，用
虹吸排水槽将顶板分成若干个排水区域，在南北两侧各设置4个出水口，将顶板雨
水定向排至与市政管网相连的蓄水井。具体系统平面布置详见下方图2.2-1。
2秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案

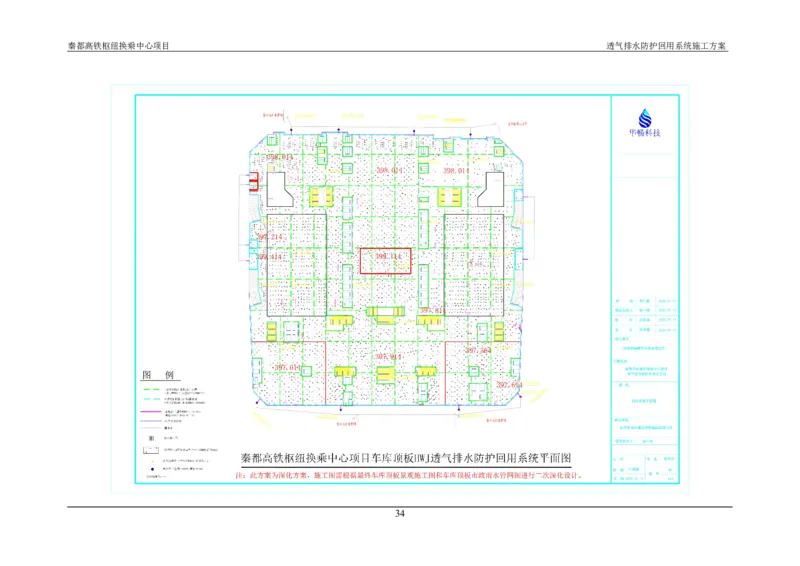

图2.2-1 地下室顶板透气排水防护回用系统平面图
2.3 系统原理
种植绿化区渗入土壤中的水通过高分子防护排水异型片不断流至虹吸排水槽，
在虹吸排水槽上安装透气管，虹吸排水槽内的水在空隙、重力和气压差作用下汇集
到出水口，出水口通过管道变径的方式使竖向虹吸直管形成满流状态，从而形成虹
吸效应，使得土壤中多余的水分渗流入虹吸排水槽内不断被吸入观察井，经观察井
排入雨水收集系统内，待旱时对绿化植物进行浇灌，实现雨水的循环再利用。透气
排水防护回用（虹吸排水）系统使得以往的被动式排水转变成了主动式排水，从而
真正实现大型城市广场种植顶板零坡度有组织定向排水。具体系统构造如下图2.3-
1所示。
3秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
图2.3-1 透气排水防护回用系统原理剖面图
2.4 系统构造
该虹吸排水系统主要由过滤布、高分子异型排水片、双加筋拱形虹吸排水槽、
透气管、变径虹吸排水管、观察井、蓄水井等组成。通过透气管、虹吸排水槽使土
壤内滞水层与大气压连通，在覆土层底部滞水层形成压力差加速排水，从而将高分
子异型排水片材上的土层积水有组织的通过虹吸排水槽排至观察井，并将观察井内
的水收集到蓄水井进行二次循环利用，实现大型种植顶板零坡度有组织定向排水及
水资源循环利用的功能。具体系统构造如下图2.4-1所示。
4秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案

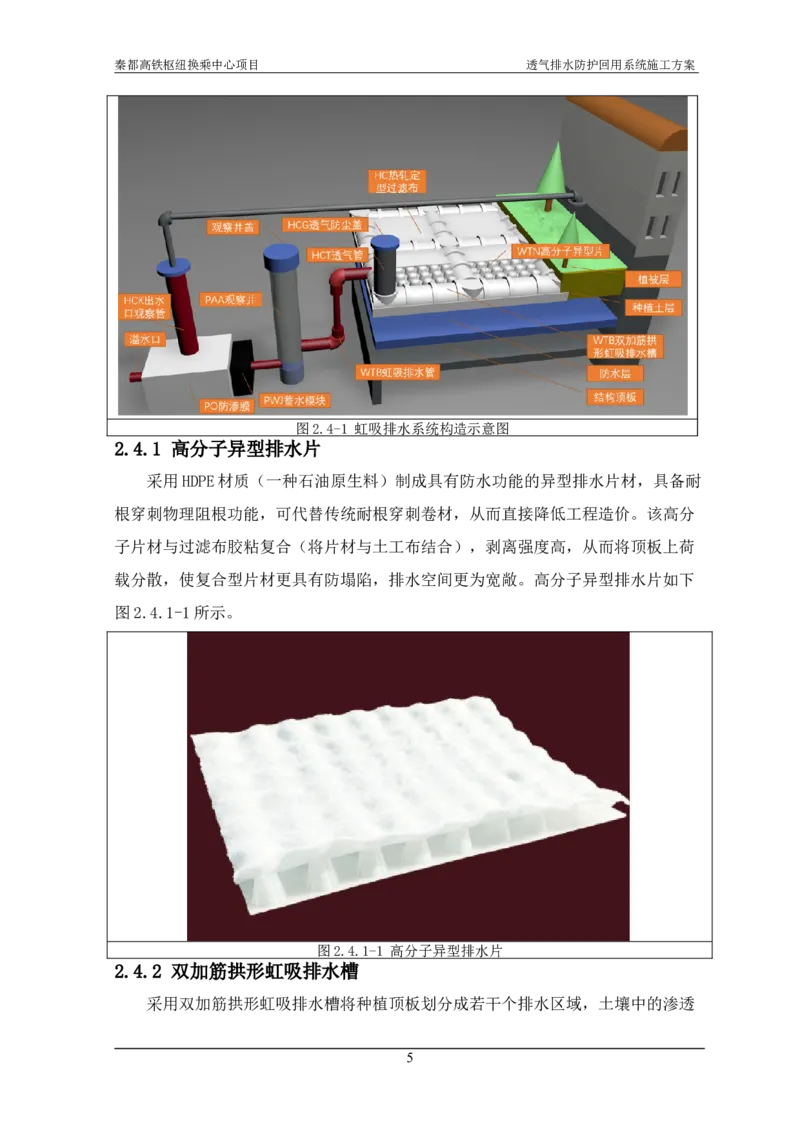

图2.4-1 虹吸排水系统构造示意图
2.4.1 高分子异型排水片
采用HDPE材质（一种石油原生料）制成具有防水功能的异型排水片材，具备耐
根穿刺物理阻根功能，可代替传统耐根穿刺卷材，从而直接降低工程造价。该高分
子片材与过滤布胶粘复合（将片材与土工布结合），剥离强度高，从而将顶板上荷
载分散，使复合型片材更具有防塌陷，排水空间更为宽敞。高分子异型排水片如下
图2.4.1-1所示。
图2.4.1-1 高分子异型排水片
2.4.2 双加筋拱形虹吸排水槽
采用双加筋拱形虹吸排水槽将种植顶板划分成若干个排水区域，土壤中的渗透
5秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
水通过高分子异型片汇集到虹吸排水槽，虹吸排水槽内的水通过空隙、和压力差作
用很快汇集到出水口，形成分区域有组织排水。

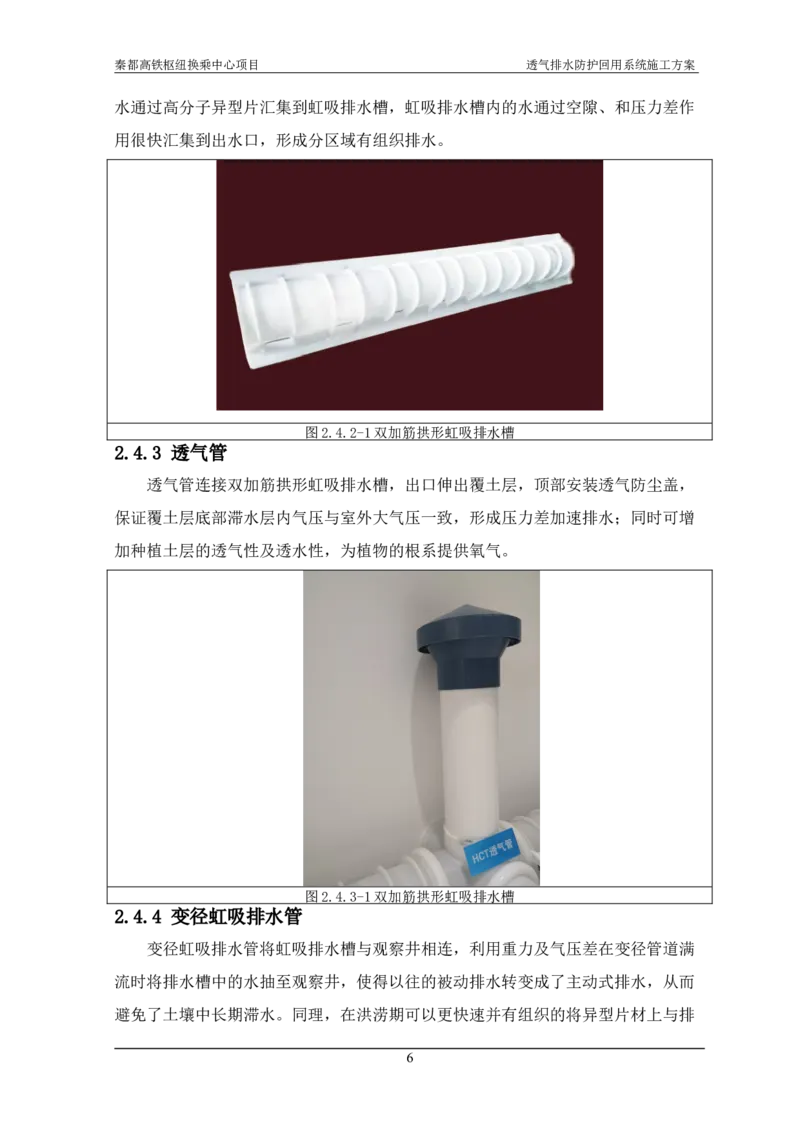

图2.4.2-1双加筋拱形虹吸排水槽
2.4.3 透气管
透气管连接双加筋拱形虹吸排水槽，出口伸出覆土层，顶部安装透气防尘盖，
保证覆土层底部滞水层内气压与室外大气压一致，形成压力差加速排水；同时可增
加种植土层的透气性及透水性，为植物的根系提供氧气。
图2.4.3-1双加筋拱形虹吸排水槽
2.4.4 变径虹吸排水管
变径虹吸排水管将虹吸排水槽与观察井相连，利用重力及气压差在变径管道满
流时将排水槽中的水抽至观察井，使得以往的被动排水转变成了主动式排水，从而
避免了土壤中长期滞水。同理，在洪涝期可以更快速并有组织的将异型片材上与排
6秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
水槽中的积水排泄至观察井。

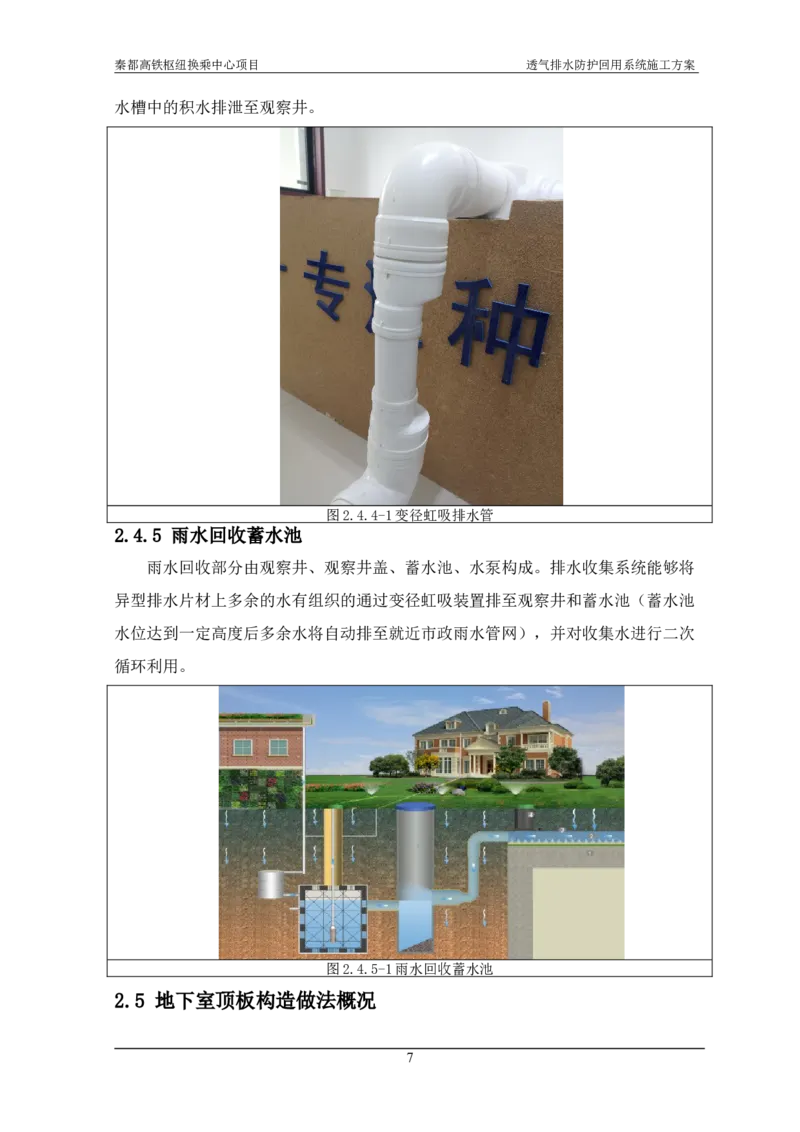

图2.4.4-1变径虹吸排水管

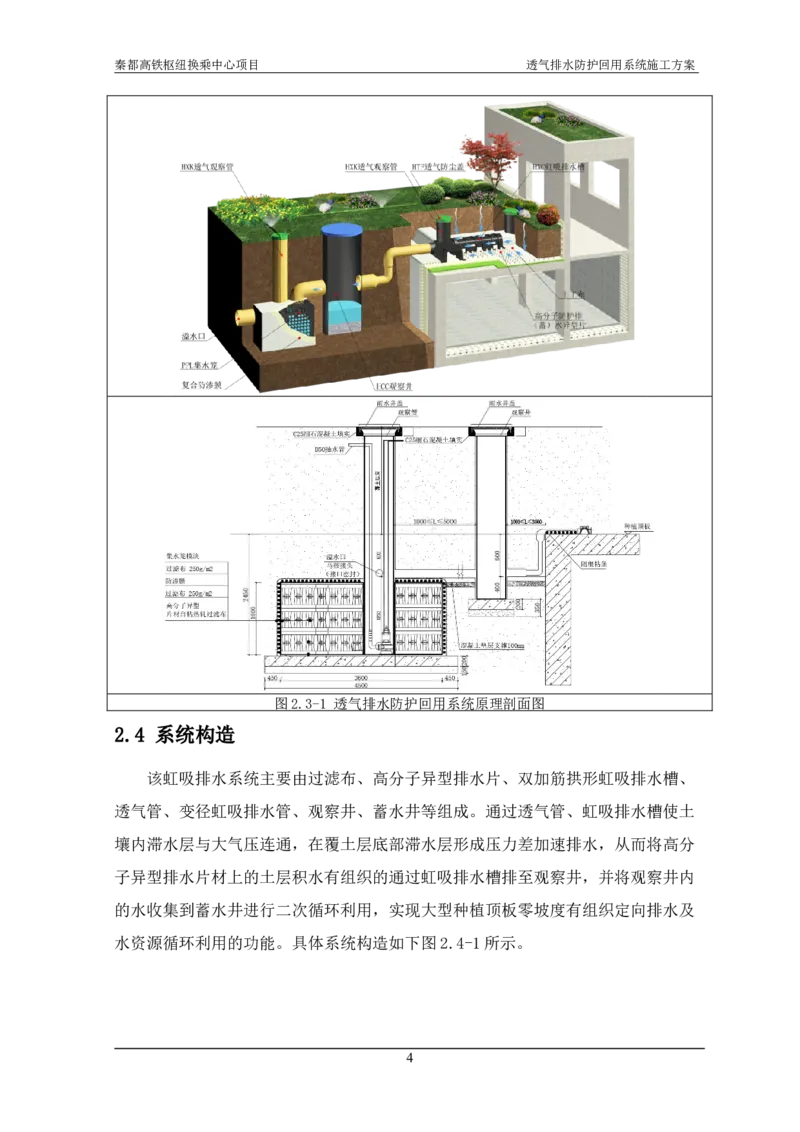

2.4.5 雨水回收蓄水池
雨水回收部分由观察井、观察井盖、蓄水池、水泵构成。排水收集系统能够将
异型排水片材上多余的水有组织的通过变径虹吸装置排至观察井和蓄水池（蓄水池
水位达到一定高度后多余水将自动排至就近市政雨水管网），并对收集水进行二次
循环利用。
图2.4.5-1雨水回收蓄水池
2.5 地下室顶板构造做法概况
7秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
本工程地下室顶板排水采用透气排水防护回用系统。根据建设单位及透气排水
防护回用系统深化设计方案要求：地下室顶板防水（保温）层上铺设WTN高分子异
型片自粘增强定型过滤布+WTB双加筋拱形虹吸排水槽，实现种植顶板零坡度有组织

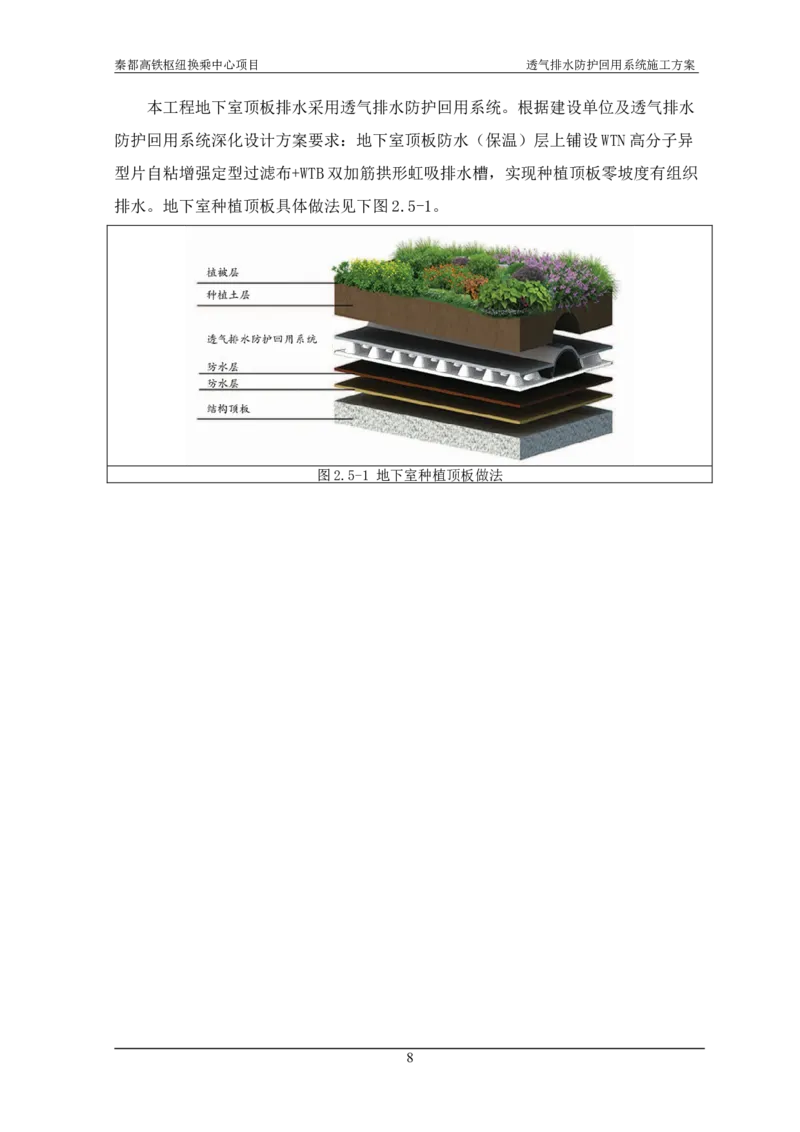

排水。地下室种植顶板具体做法见下图2.5-1。
图2.5-1 地下室种植顶板做法
8秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
3. 施工安排
3.1 施工工期要求
本项目透气排水防护回用系统施工依据现场施工进度计划及施工部署划分为四
个阶段，于2020年10月起开始施工，具体时间见表3.1-1。
表3.1-1
施工部位 开始时间 结束时间
第一阶段 A区2段；B区1段；C区1、2段 2020年10月01日 2020年11月15日
第二阶段 B区3、4、5、6段；A区1、3、4段 2020年11月16日 2020年12月31日
A区5、6、7、8，B区2、7、8段；C
第三阶段 区3、4、5、6段；D区5、6、11、12 2021年3月1日 2021年5月31日
段
第四阶段 D区1、2、3、4、7、8、9、10段 2021年6月1日 2021年7月20日
3.2 施工区段划分
本工程透气排水防护回用系统施工阶段划分详见图3.2-1。
图3.2-1 透气排水防护回用系统施工阶段划分
9秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
3.3 系统施工顺序
本工程透气排水防护回用系统各阶段施工顺序详见图3.3-1。
图3.3-1 透气排水防护回用系统各阶段施工顺序图
10秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
4. 施工准备
4.1 技术准备
1）项目技术负责人组织编制透气防护回用系统施工方案，进行项目内部评审，
报监理工程师进行审批，审批合格后方可实施。
2）了解掌握人工和机械施工工艺,熟悉相关的规范、规程、标准等，按透气防
护回用系统施工方案及进度计划合理安排材料、机具、人员进场施工。
3）施工队伍进场后，立即组织有关人员进行施工方案技术交底工作，同时组织
安全文明施工进场教育。
4.2 机具准备
透气排水防护回用系统采用人工配合机械施工，大部分工作都为人工操作，计
划配置材料及机具情况如下方表4.2-1、表4.2-2所示。
表4.2-1 透气排水防护回用系统材料
规格
序号 材料名称 用 途
WTN14
1 高分子异形片 防护加过滤排水
200/250g
2 国标过滤布 泥沙过滤
200/400mm
3 HC阻根粘条 连接处理
WTB1000
4 双加筋拱形虹吸排水槽 排水
200/250g
5 增强定型过滤布 泥沙过滤
φ110*2000mm
6 HCT透气管 透气观察
φ110mm
7 HCG透气防尘盖 透气
φ400mm
8 PAA观察井 排水检查
/
9 WTB虹吸排水管 虹吸排水
表4.2-2 透气排水防护回用系统施工机具
数量
序号 设备名称 用 途
20个
1 灭火器 现场消防
10把
2 小平铲 清理基层
20把
3 扫帚 清理基层
5个
4 塑料开孔器 集水笼开孔
5个
5 塑料焊枪 虹吸排水槽与观察管焊接
5个
6 水桶 聚酯土工布搭接缝缝接
11秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
5个
7 电动搅拌器 搅拌水泥凝胶
10个
8 手工刀 裁剪异形片
5把
9 钢卷尺 度量
10卷
10 塑料扎带 固定观察聚酯土工布
5把
11 热风枪 温度低时加热阻根粘条
20双
12 手套 劳动保护
20个
13 安全帽 劳动保护
5副
14 安全带 劳动保护
25双
15 劳保鞋 劳动保护
4.3 劳动力准备及分工
相关管理人员及作业人员应掌握相应的专业知识和技能。具体人员配置及分工
见表4.3-1。
表4.3-1
序号 工种 人数 备注
1 项目经理 1 全面负责施工期间的协调工作
2 技术员 2 全面负责施工期间的技术问题
3 质检员 1 全面负责施工期间的质量问题
4 安全员 1 全面负责施工期间的安全问题
5 作业人员 15 高峰时期数量会增加
5. 施工工艺及施工方法
5.1 作业条件
1）基层满足设计和规范要求。透气排水防护回用系统排水工程施工前，应对前
项工程进行质量验收，合格后方可施工。
2）各种预埋管件按设计及规范要求事先预埋，并做好密封处理。
3）基层表面已清理干净，并基本平整，无明显突出部位。
4）施工时基层面无明水，如有积水部位，则扫除积水后方可施工。
5.2 施工工艺流程
透气排水防护回用系统的安装施工根据设计方案图纸要求铺设，高分子异型片
的拼接采用专用阻根粘条平缝粘接的连接方式。阻根粘条宽度为200mm，过滤布采
12秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
用分点粘接的方式，长短边粘接宽度各为150mm。车库顶板根据排水方向设置WTB双
加筋拱形虹吸排水槽形成分区有组织的排水系统。具体施工工艺流程详见下方图
5.2-1。

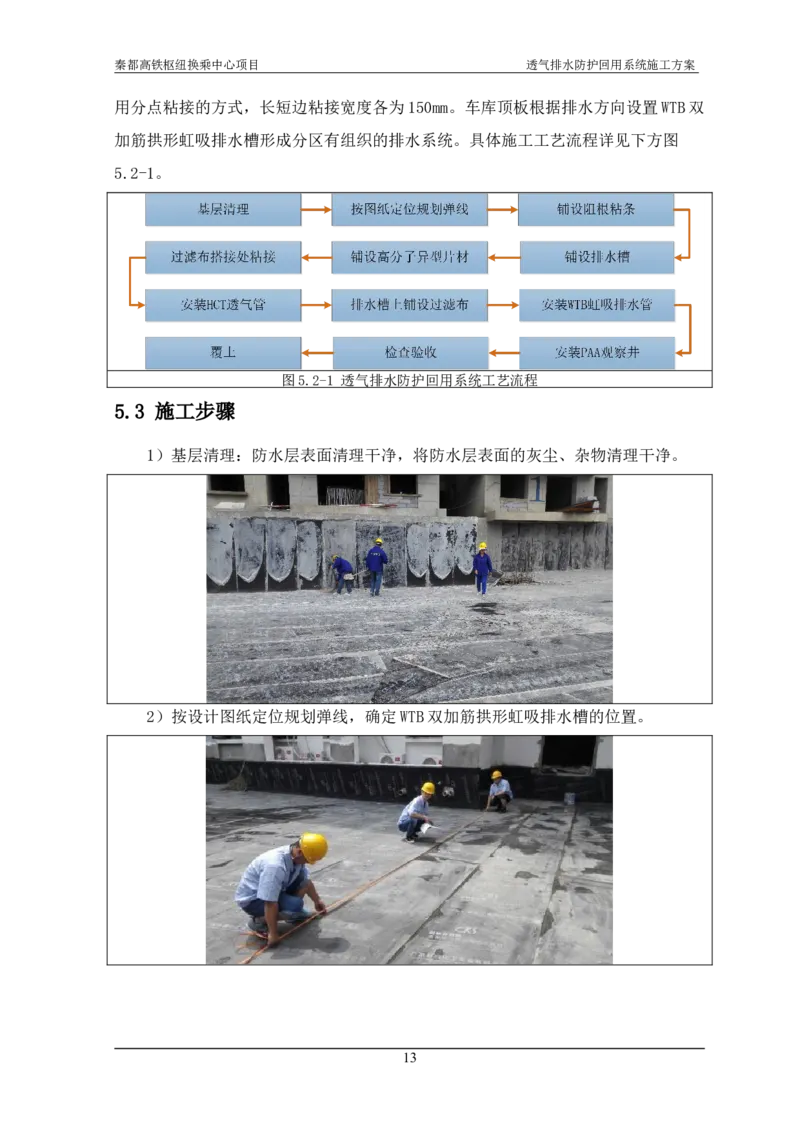

图5.2-1 透气排水防护回用系统工艺流程
5.3 施工步骤
1）基层清理：防水层表面清理干净，将防水层表面的灰尘、杂物清理干净。
2）按设计图纸定位规划弹线，确定WTB双加筋拱形虹吸排水槽的位置。
13秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
3）铺设阻根粘条：在定位的规划线上粘接阻根粘条，保证阻根粘条在规划线内。
4）铺设WTB双加筋拱形虹吸排水槽：在铺设粘接好的阻根粘条上粘接固定双加
筋拱形虹吸排水槽。
5)铺设WTN高分子异型片自粘增强定型过滤布卷材，按照确定的铺设方向长、
短边及片材与WTB双加筋拱形虹吸排水槽之间进行平缝粘接铺设，接缝处阻根粘条
宽度200mm。
6）WTN高分子异型片自粘增强定型过滤布卷材形成整体的密封防水保护。WTN
14秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
高分子异型片自粘增强定型过滤布搭接采用专用胶水分点粘接。

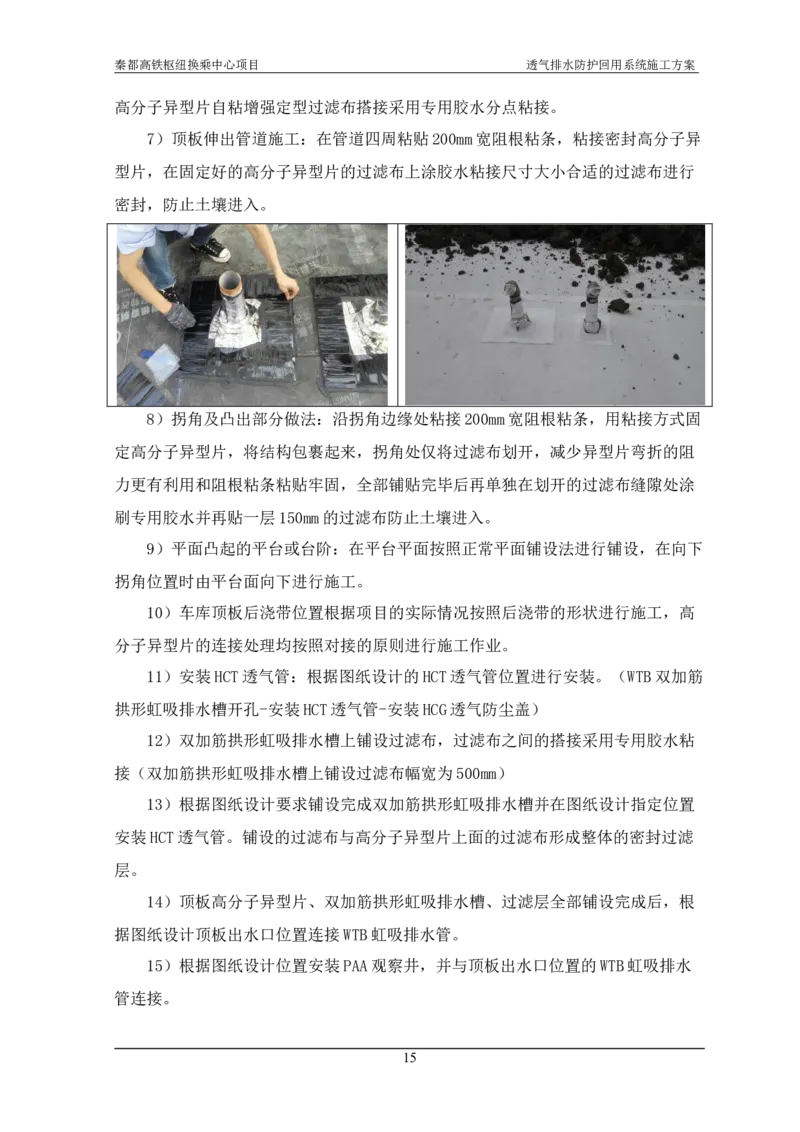

7）顶板伸出管道施工：在管道四周粘贴200mm宽阻根粘条，粘接密封高分子异
型片，在固定好的高分子异型片的过滤布上涂胶水粘接尺寸大小合适的过滤布进行
密封，防止土壤进入。
8）拐角及凸出部分做法：沿拐角边缘处粘接200mm宽阻根粘条，用粘接方式固
定高分子异型片，将结构包裹起来，拐角处仅将过滤布划开，减少异型片弯折的阻
力更有利用和阻根粘条粘贴牢固，全部铺贴完毕后再单独在划开的过滤布缝隙处涂
刷专用胶水并再贴一层150mm的过滤布防止土壤进入。
9）平面凸起的平台或台阶：在平台平面按照正常平面铺设法进行铺设，在向下
拐角位置时由平台面向下进行施工。
10）车库顶板后浇带位置根据项目的实际情况按照后浇带的形状进行施工，高
分子异型片的连接处理均按照对接的原则进行施工作业。

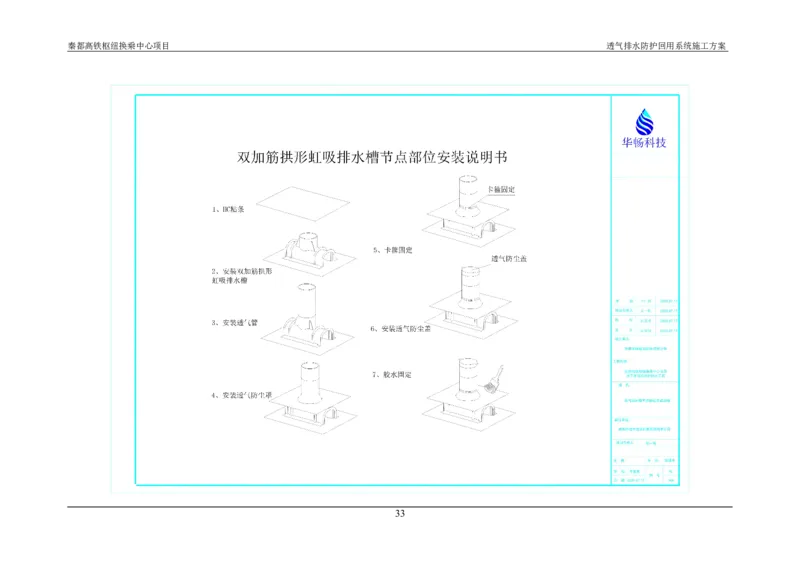

11）安装HCT透气管：根据图纸设计的HCT透气管位置进行安装。（WTB双加筋
拱形虹吸排水槽开孔-安装HCT透气管-安装HCG透气防尘盖）
12）双加筋拱形虹吸排水槽上铺设过滤布，过滤布之间的搭接采用专用胶水粘
接（双加筋拱形虹吸排水槽上铺设过滤布幅宽为500mm）
13）根据图纸设计要求铺设完成双加筋拱形虹吸排水槽并在图纸设计指定位置
安装HCT透气管。铺设的过滤布与高分子异型片上面的过滤布形成整体的密封过滤
层。
14）顶板高分子异型片、双加筋拱形虹吸排水槽、过滤层全部铺设完成后，根
据图纸设计顶板出水口位置连接WTB虹吸排水管。
15）根据图纸设计位置安装PAA观察井，并与顶板出水口位置的WTB虹吸排水
管连接。
15秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
16）回填土要及时，避免其它工种施工作业时对高分子异型片、聚酯土工布的
破坏，现场所有施工机械不得直接接触高分子异型片，在覆土厚度达到要求后方可
行驶施工机械。
5.4 关键技术
5.4.1 高分子异型片材铺设
1）高分子异型片材铺设方向与排水方向一致，采用平缝粘接的方式统一铺设，
连接宽度200mm，与双加筋拱形虹吸排水槽形成的隔空层保持整体都有凸台架空，
保证排水通畅。
图5.4.1-1 高分子异型片材粘接处理 图5.4.1-2 过滤布粘接处理
2）高分子异型片材应沿种植顶板边缘顺坡铺设，异型片材上自粘热轧定型过滤
布过滤层，过滤布与过滤布边缘胶水粘接，粘接宽度不小于150mm，其主要目的是
为了防止泥土顺水流到异型片材上，从而出现堵塞排水通道这种现象。
3）对于高出种植顶板的建筑物，如通风井、地下车库楼梯侧墙铺高分子异型片
材时应自上而下下翻铺贴，上翻高度至覆土高度。最底端平铺到种植顶板平面铺设
的高分子异型片材上，用阻根粘条平缝粘贴固定。
图5.4.1-3 立墙泛水处节点做法
4）在种植顶板高低跨处，异型片材及排水槽节点做法见下图。
16秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
1.植被层
2.种植土层
3.WTN-14高分子异型片材自粘热轧定型过滤布
4.防水层（按工程设计）
5.混凝土地下建筑顶板（按工程设计）
HC阻根粘条
图5.4.1-4 高差处异型片材铺设 图5.4.1-5 高差处排水槽铺设

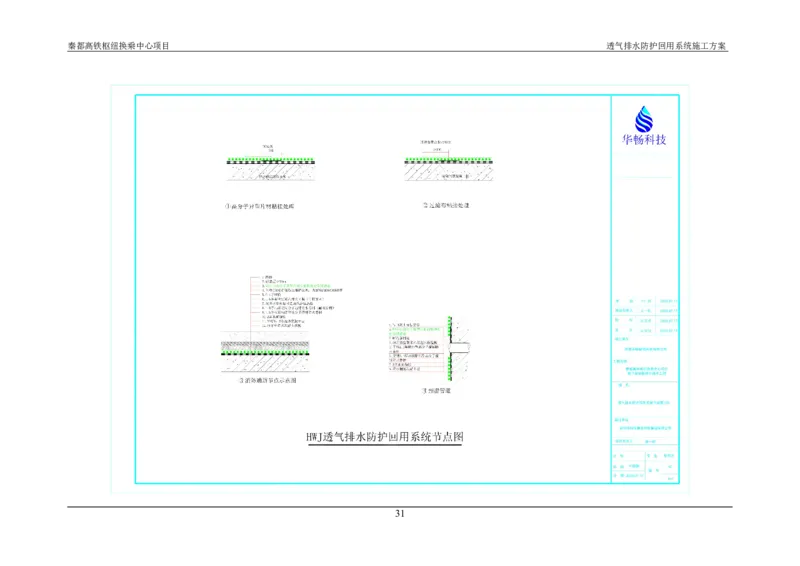

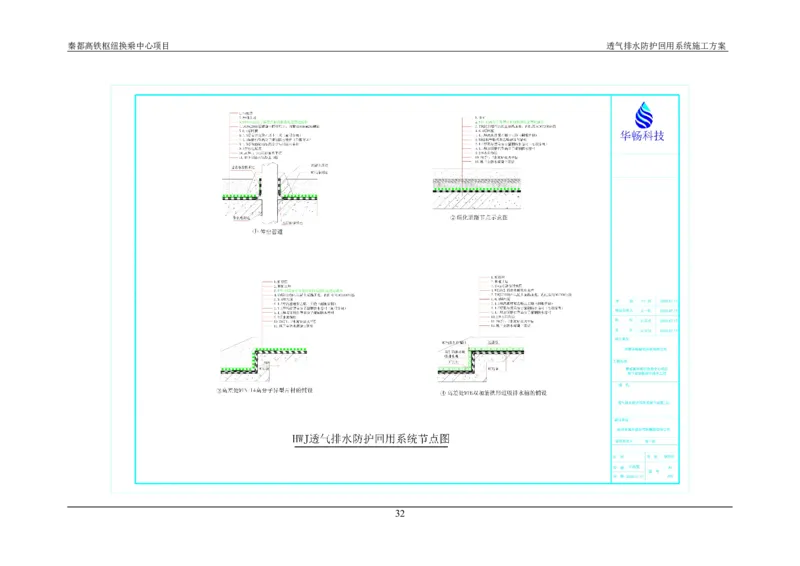

5）在种植顶板、侧墙遇管道或预留洞时异型片材节点做法见图
图5.4.1-6 高差处异型片材铺设 图5.4.1-7 高差处排水槽铺设

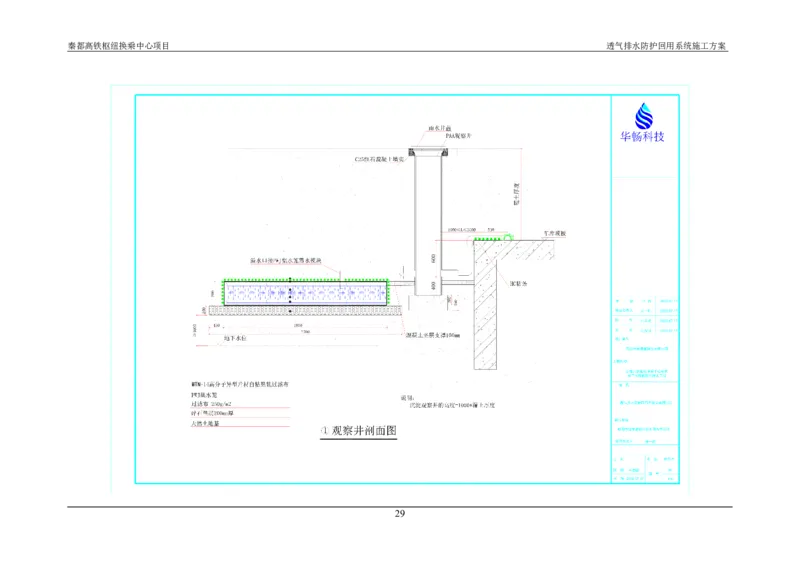

5.4.2 排水槽及观察管安装
本工程利用虹吸排水槽将种植顶板划分成若干个排水区域，通过透气观察管平
衡土层内部与外界气压，从而保证虹吸排水的顺畅，实现种植顶板有组织定向排水。

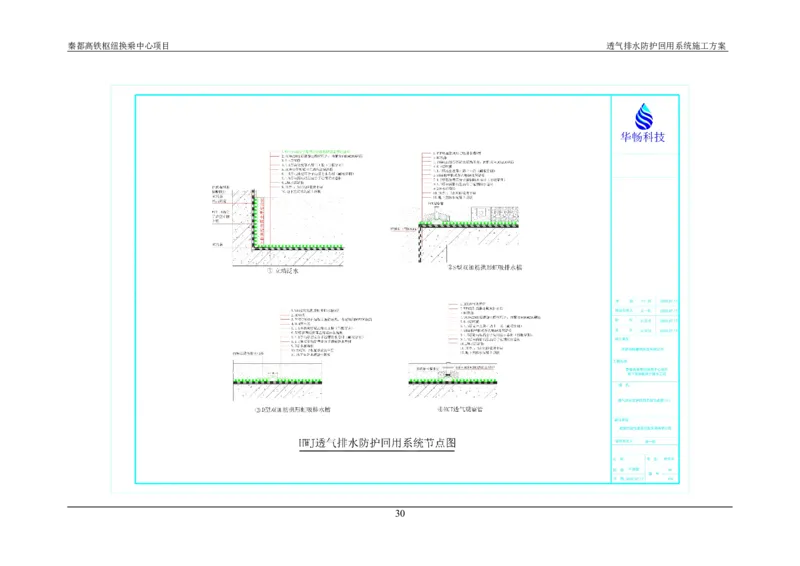

其中排水槽及透气观察管节点做法见图
1.WTB双加筋拱形虹吸排水槽D型 1.HCT透气观察管
2.HC阻根粘条 2.WTB双加筋拱形虹吸排水槽
3.防水层（按工程设计） 3.HC阻根粘条
4.地下室混凝土顶板（按工程设计） 4.防水层（按工程设计）
5.地下室混凝土顶板（按工程设计）
两层过滤布胶水粘接
过滤布卡箍固定 400×400×300混凝土保护
图5.4.2-1 排水槽安装做法 图5.4.2-2 透气观察管安装做法
17秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
5.5 其他注意事项
1）基础要求：高分子异型片铺设平整干净的顶板上，如有局部不平整之处，应
当用水泥砂浆找平。
2）高分子异型片搭接方式：高分子异型片采用对接模式。对接专用阻根粘条宽
度200mm。
3）高分子异型片与双加筋拱形虹吸排水槽、过滤布、雨水回收形成整体的透气
排水防护回用系统。
4）根据JGJ155-2013《种植屋面工程技术规程》：车库顶板面积较大时应在铺
设高分子异型片后另设置虹吸排水槽形成分区有组织的系统排水。双加筋拱形虹吸
排水槽直接铺设在高分子异型片连接处用专用阻根粘条粘接密封固定，在车库顶板
上根据排水方向铺设，每条双加筋拱形虹吸排水槽按设计间隔要求尺寸进行铺设。
双加筋拱形虹吸排水槽横截面积大、抗压强度高更有用利于排水。因四周回填土后
容易发生沉降铺设盲沟无法排出雨水,故无需再设置盲沟。
5）过滤布的搭接方式：采用分点粘合的搭接方式。
6）排水系统施工区域内禁止一切工程车辆在高分子异型片材上直接行驶，人工
拖行的劳动车禁止直接在铺设好的材料上行走。
7）虹吸排水系统施工完成后，应及时进行回填土作业，回填方式要采取从外向
里回填的原则，随铺随填。回填土过程中，施工机械不得直接接触高分子异型片材，
第一层回填土一次性回填厚度要大于500mm厚。
8）如果回填土为透水性较差的黏土类，需先回填100厚砂石层。其后分层回填
直至回填到种植高度，回填厚度可为500mm-1000mm厚。
9）回填土施工时应做好相关配件的保护，如在透气观察管、虹吸排水管等部位
需人工回填。透气管布置应参照景观图，避让种植顶板上的景观道路及铺装。回填
土时注意标识，避免破坏。
18秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
6. 质量标准
6.1 操作要点及技术要求
1）在顶板上可不做混凝土保护层，高分子异型片可以作为柔性保护层，起到柔
性保护的作用。
2）高分子异型片与排水方向需一致，统一进行铺设。
3）高分子异型片采用平缝粘接的方式连接，连接宽度为200mm。
4）高分子异型片与双加筋拱形虹吸排水槽形成的规划空间，应保持整体都有凸
台，保证可以排水通畅。
5）高分子异型片沿顶板边缘铺设，过滤布边缘分点粘接，主要目的为了防止泥
水流至排水板底侧，以保证排水畅通。
6）高出地下车库顶板的构筑物，如通风井，在其侧壁铺贴高分子异型片至覆土
高度，过滤布上翻，使用专用胶水粘贴于墙体上。
7）车库顶板边缘设置过滤PAA观察井将渗水连接蓄水井，市政雨水井排出渗水。
8）施工时避免工程车辆在高分子异型片上直接行驶，满载施工车辆不允许直接
在铺设好半成品施工区域行使。必要时可铺设木板形成通道，以防破坏高分子异型
片。
9）回填土要及时，避免其它工种对高分子异型片、过滤布破坏，随铺随填土，
施工机械不得直接接触高分子异型片，一定要覆土后上设备。
6.2 具体回填步骤
为防止排水系统被运土车辆破坏，回填土时需由周边向内回填，工序如下：
1）第一层回填500mm土，用翻斗车与推土机配合，翻斗车将土运到车库边缘，
推土机把土推送至需回填土区域并碾压密实。
2）第二层回填用土，用翻斗车与推土机配合，翻斗车将土运到车库边缘，推土
机把土推送至需回填土区域并碾压密实。
3）双加筋拱形虹吸排水槽上安装的HCT透气管周边位置需人工回填，注意成品
保护。根据需要再进行回填人工配制种植土，自然回填。
19秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
6.3 验收质量标准
6.3.1 主控项目
1）所用材料及主要配套材料必须符合设计要求和规范规定。
检验方法：检查出厂合格证、质量检验报告、现场抽样试验报告。
2）卷材高分子异型片及其变形缝、垂直收口等细部做法必须符合设计要求和规
范规定。
检验方法：观察检查及检查隐蔽工程验收记录。
3）高分子异型片与卷材之间粘结牢固，无破损现象。
检验方法：观察检查和检查隐蔽工程验收记录。
4）高分子异型片与双加筋拱形虹吸排水槽之间粘结牢固，无破损现象。
检验方法：观察检查和检查隐蔽工程验收记录。
6.3.2 一般项目
1）铺贴质量：铺设方法和搭接、收头符合设计要求、规范和构造图。
检验方法：观察检查。
2）允许偏差：卷材的铺贴方向正确，搭接宽度允许偏差为-10mm。
检验方法：观察和尺量检查。
20秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
7. 工期保证措施
1）强化组织结构：建立强有力的项目经理部，配置高效项目管理层。本工程施
工的项目经理、工程技术人员均由经验丰富的专业人员担任。
2）加强施工进度计划管理：项目经理部负责制定和下达每周施工进度计划，材
供部门根据施工计划提供材料和其它服务。施工班组按每周施工进度要求制定保证
工期措施，按照客观规律和实际条件，进行科学管理，确保计划按期实现。
3）强化按劳取酬：在加强质量安全和文明施工管理的基础上，实行用工承包制，
多劳多得，优质优价，并以此拉开工人收入差距，调动全体员工的工作积极性。
4）强化工期的严肃性：在不同专业和不同工种的任务之间，确定相互交接的日
期和方式，各班组保证工程进度，不在本工序造成延误。通过对各道工序完成的质
量与时间的控制达到保证各分项工程进度的实现。如未能按节点工期完成计划，要
即时检查，分析原因，对责任人进行教育指导，责令其迅速采取补救措施。
5）严格执行奖罚制度：对各个工种、工序制定严格的奖罚制度，对工期有重大
影响的工序实行重奖重罚。
6）保证劳动力配置：在保证劳动力的条件下，优化工人的技术等级，实现工种
合理配置。对关键工序、关键环节和必要工作面根据施工条件及时组织抢工及实行
双班作业。
7)材料配置：按照施工进度计划要求及时配货，做到工完料清。
8）资金配备：准备足够的流动资金，将资金合理分配于人工费、材料费等各个
方面，不挪用工程款，保证资金的专款专用，使施工能顺利进行。
8. 质量保证措施
1）目标考核：对工程质量实行目标管理，确保工程质量，确保有关分部工程质
量。以此作为项目经理部的考核目标，公司将根据考核情况对项目经理部有关人员
进行奖惩。
2）明确管理体系：在公司技术质量部门的指导下，建立以项目经理为首的项目
质量管理体系，全面检测每一分项工程的质量等级，确保质量目标的实现。
3）加强技术交底：加强技术管理，认真贯彻学习国家标准规范及各项质量管理
21秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
制度，建立岗位责任制，熟悉各类施工图纸，组织各班组召开技术交底会，对施工
难点和重点进行讲解。
4）岗位责任制：质量目标分解，将质量责任层层挂牌，层层落实。由质检员行
使质量否决权和奖罚权。
5）奖罚制：将班组优良与合格的工资差距拉大，质量评定按施工面各部位分开
进行，实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。
6）材料进场检查制：严格执行各项材料的检验制度，加强原材料进场的质检和
施工过程的检查，各种材料必须接到检验合格通知后，方可使用。不合格的材料不
准在工程中使用。材料都必须有出厂合格证和检验资料。不同材料必须合理分类、
堆放整齐。
7）三检制：质量严格检查，坚持“自检、交接检、专检”三检制。隐蔽工程必
须经监理、质监单位验收合格后，方可组织下道工序施工。
9. 安全文明施工措施
1）建立安全生产管理体系：项目经理为本工程项目安全生产、文明施工第一责
任人，技术负责人和安全员统一抓各项安全生产、文明施工管理措施的落实工作。
2）上岗前教育：对全体施工人员进行安全生产教育，考核合格后方可上岗，施
工前进行安全技术交底。
3）正确使用安全“三宝”：进入施工现场统一着装，必须戴安全帽；高空作业
必须系好安全带，安全带与固定物的拉结必须加强检查；建筑物的临边洞口处必须
设置安全防护栏杆及警语牌。
4）防雨措施：设专人掌握气象信息，及时作出大风、大雨预报，采取相应技术
措施，防止发生事故；禁止在台风、暴雨等恶劣的气候条件下进行室外施工。
5）遵章施工：遵守有关市容、场容管理制度，加强现场用水、排污的管理，做
到场地整洁，搞好现场清洁卫生。
6）场地整齐：进入施工现场的各种机械设备、半成品、原材料等，均须按指定
位置，堆放整齐，不得随意乱放，以保证道路畅通。
7）工完场清：对施工人员进行文明教育，做到谁做谁清，工完场清，确保场地
干净整洁。
22秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
8）控制现场噪音：减少对周围环境的干扰，按照项目部整体管理要求作业。
10. 其它施工措施
10.1 相关单位协调配合措施
1）积极参加工程例会：由甲方、监理部门、总承包单位组织的各协作单位参加
的工程例会必须参加，及时通报并处理施工中的各种问题，确保现场按计划施工。
2）加强与总包的协调配合：服从总包单位统一指挥，为总包单位创造更大的工
作面，从而为缩短总工期作出努力。
3）由于水电需求量较小，施工时须业主提供水、电接头。
4）排水层施工完成验收后，土建单位须及时完成回填保护，防止排水层暴露时
间过长，遭到人为破坏，影响效果。
5）排水层施工完成后不能及时回填覆土时须注意成品保护，排水层上不能堆放
尖锐物品，不能让机动车、非机动车、行人在上面行走以免破坏排水层。必要时可
铺设木板通道，上面供非机动车和工人通过。排水层万一被破坏，总包单位须及时
通知我司进行修补。
6）排水层施工前，水电施工单位须将施工区域范围内的管道全部安装完毕，一
旦完成了排水层的施工，不得再进行管道的安装，以免破坏防水层和排水层，影响
防水和排水的效果。
10.2 成品、半成品保护措施
1）制度保证：项目经理部对各个阶段、各个工序制定详细的成品保护细则和严
厉的成品保护奖罚制度，并分区指定成品保护负责人，明确责任范围。对成品采取
“护、包、盖、封”等保护措施。
2）专人巡查：成品保护是防水工程成败的关键，为确保防水工程达到理想的效
果，对于成品保护必须特别注意，必要时派专人巡视施工现场。
3）排水层保护：在排水层施工中或层已完成而未进行及时覆土时，是成品保护
的关键时期。在此其间，严禁任何无关人员进入现场。已铺设的高分子异型片，应
采取措施进行保护，严禁在铺设的排水层上进行施工和运输，并应及时进行下道工
序的施工。已铺设的高分子异型片应及时回填土防止其它工序对其造成破坏，如不
23秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
能及时回填土的需设置隔离措施，或在已铺设的高分子异型片上铺设木板供人通行，
严禁机动车以及施工机械在其上面通过。
4）排水层施工时要注意已经完成的其他成品保护。

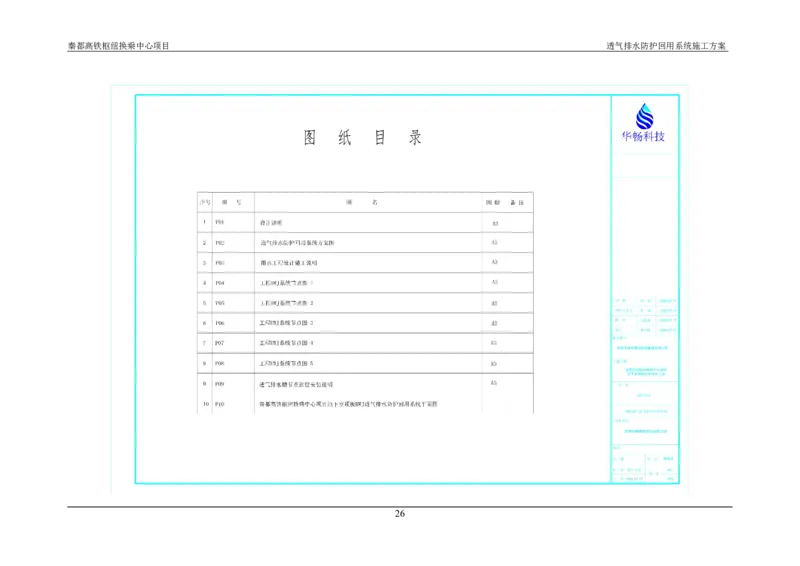

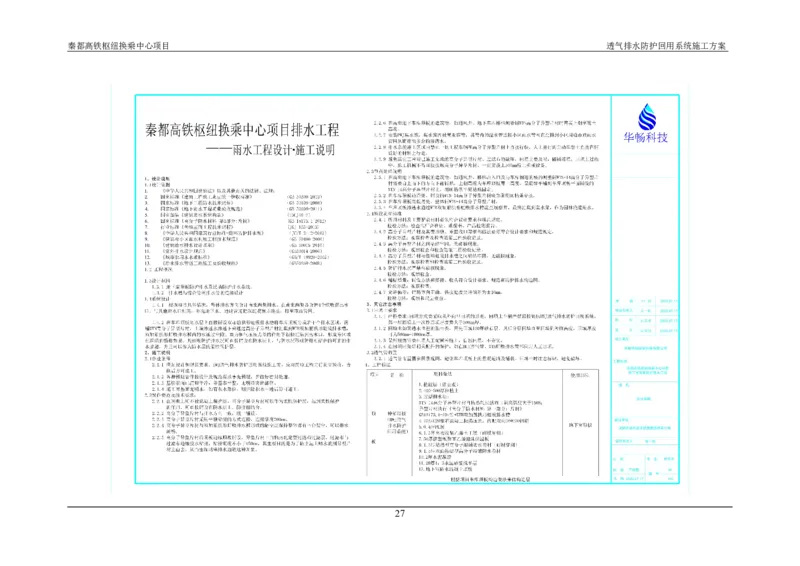

11. 附件
24秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
25秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
26秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
27秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
28秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
29秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
30秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
31秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
32秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
33秦都高铁枢纽换乘中心项目 透气排水防护回用系统施工方案
34
