做了一个好用的机械设计插件,已接入 AI &小柏工具箱&SolidWorks免费分享

内容有我功能介绍与使用心得，文章比较长，希望大家耐心阅读，有什么想法欢迎交流，只要能解决您的需求。

一起来讨论那些让你觉得很烦的工作流程吧~

一、下面是开发设想场景

目前功能也基本实现，原先设想接入AI模型之后能直接推荐出型号，

然后直接能调用模型，但是目前 AI 能力比较有限，成本较高，所以只能先做到选型建议，对话，以及本地库的索引分享。

这个随着 AI 的发展，token（即 AI 运行所需的成本）会越来越便宜，所以大家可关注后续更新。

至于网上那些炒作焦虑，说什么AI建模多么多么牛，取代机械设计师的，大家看看乐子就得了，你想想，要是要是机械工程师被取代了，那谁去现场测量，谁去背锅，谁去和客户开会拉扯，原理上就更加不用说了，等到实现的时候，可能已经是AI发展的后时代了，那时候其他行业估计洗了多少次牌了，所以更有可能的是作为辅助工具去使用，我巴不得发展快一点呢。

扯远了，下面介绍功能使用：

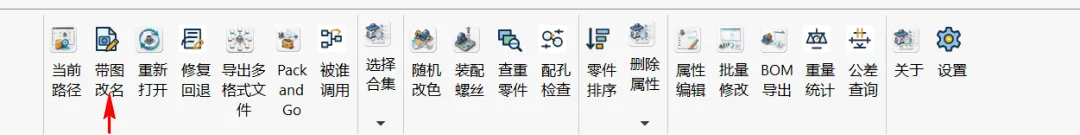

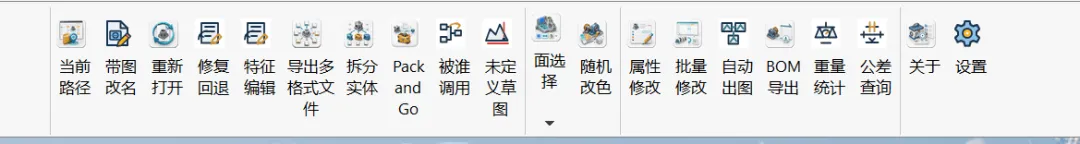

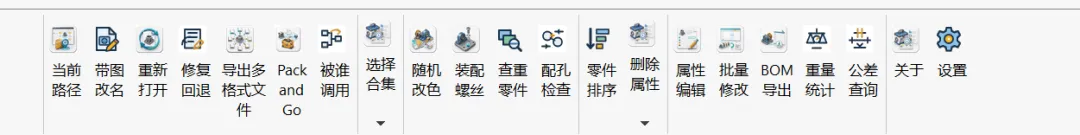

1、装配体场景下功能如下：

~~~~功能比较多，容我细细道来，我按照从左到右介绍~~~~

1.1、当前路径，即直接打开当前 3D 区域下的模型文件所处的位置。

首先是防止我们自己打开错了位置，以及一些零件场景下，即刻确认当前零件所处位置的最好快捷键，能有效防止改了很多结果改错文件的场景。

很多时候会复制很多相同类似的的或者是同模型不同名称，可以快速分辨当前编辑的是否是我们想要的。

1.2、带图改名，首先便是零件/装配体改名，正常的零件会关联很多，特别是工程图，有时候你出完图了，要想不断开连接用带图改名功能比较好用。

1.3、重新打开，这个是解决很多时候刷新不及时以及SW自带的很多bug问题，提供快捷重新打开命令。

1.4、修复回退，主要针对 sw 软件的问题，若是装配体内有回退的零件，是无法插入到新装配体的，但是排查起来又很难，所以一键修复回退就成了必要。

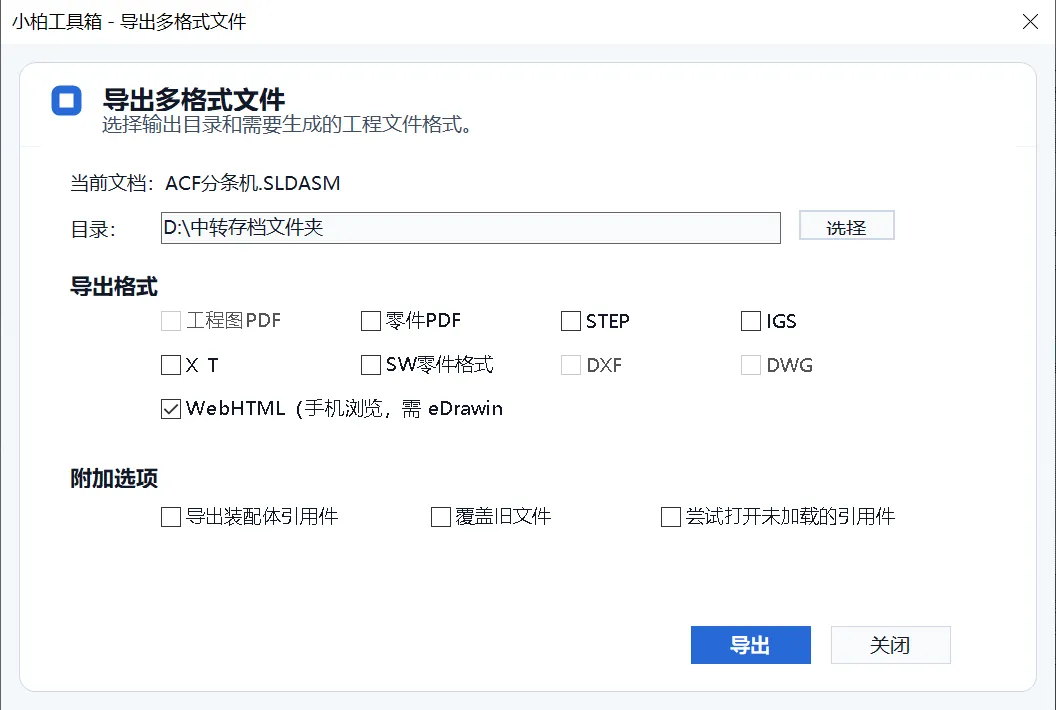

1.5、导出多种格式文件，这里主要注意零件PDF意思是导出的 3D 区域的截图，新版本后续会增加导出3D格式的 PDF 文件

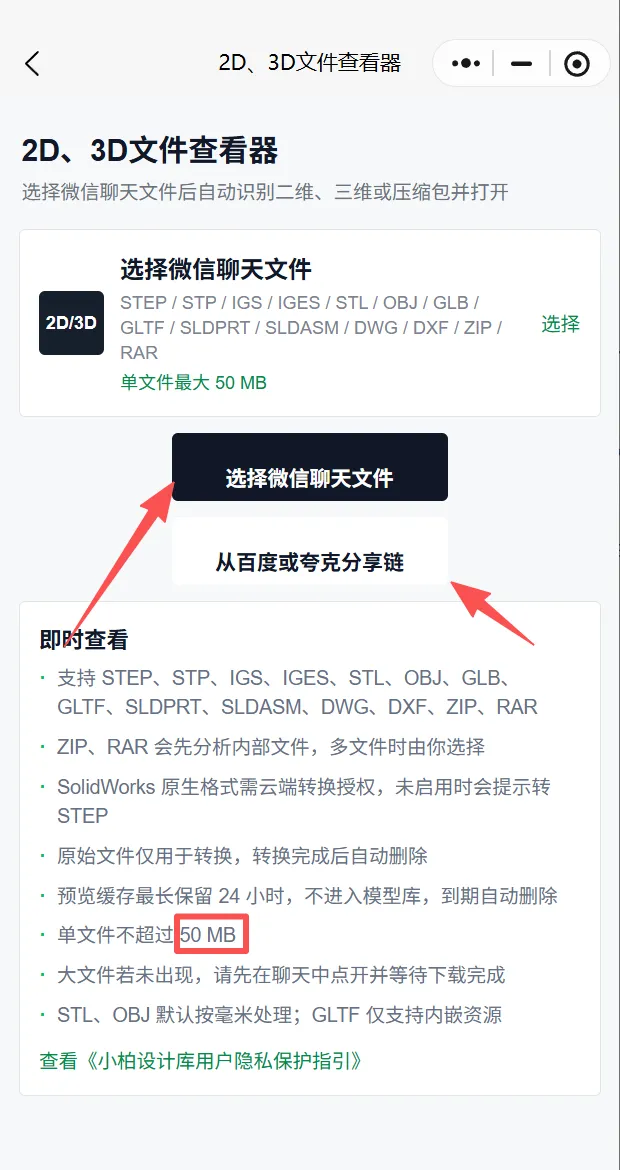

然后就是有的人会苦恼3D模型怎么发给身边没有电脑的人看，首先可以用这个小程序小柏设计库里面的查看器进行打开，但是有文件大小限制，且目前服务器是自费的，这个打开速度有点慢，后续有需求了会加快的。

也可以用导出里面的HTML格式文件发给对方，这样对方就能通过手机浏览器打开了，以及对方电脑没有安装sw等专业的3D文件打开软件也是能通过电脑浏览器打开的，而且速度非常快。

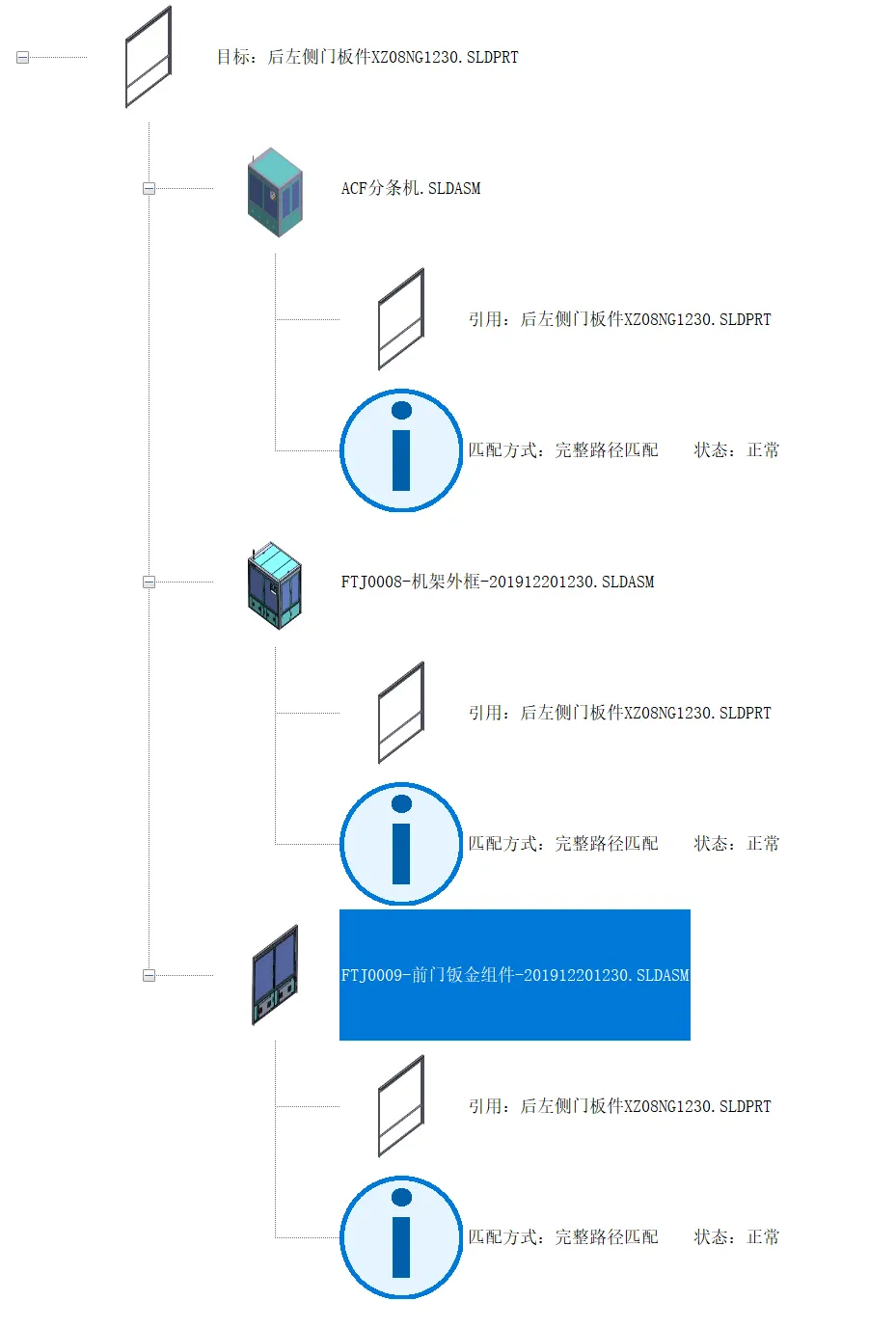

1.6、被谁调用，这个功能怎么说能，主要是能帮你看清楚文件的层级关系

主要场景是，有一些零件被一些装配体引用了，但是你忘记了，然后改了名字或者特征，后续更新会出现异常，主要用来追踪用。

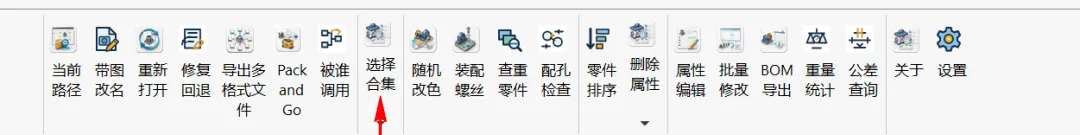

1.7、选择合集，

选择相同零件，这个很好理解，选择同类项，

选择带工程图零件，主要是能看看你哪些还没出图，这个非常常用

选择虚拟件，如下，中间带 ^ 符号的就是虚拟件。

选择封套零件，封套这个主要是模拟件且不想下单的零件居多。

选择不在材料明细表零件，排除掉一些属性设定为不需下单的零件。

1.8、随机颜色，给装配体上色

1.9、装配螺丝，可以给给孔位匹配合适螺丝进行装配。

1.10、查重零件，针对有相同模型，且不小心改过名字了的可以进行查重，防止对相同零件下了不同单导致设备成本增加。

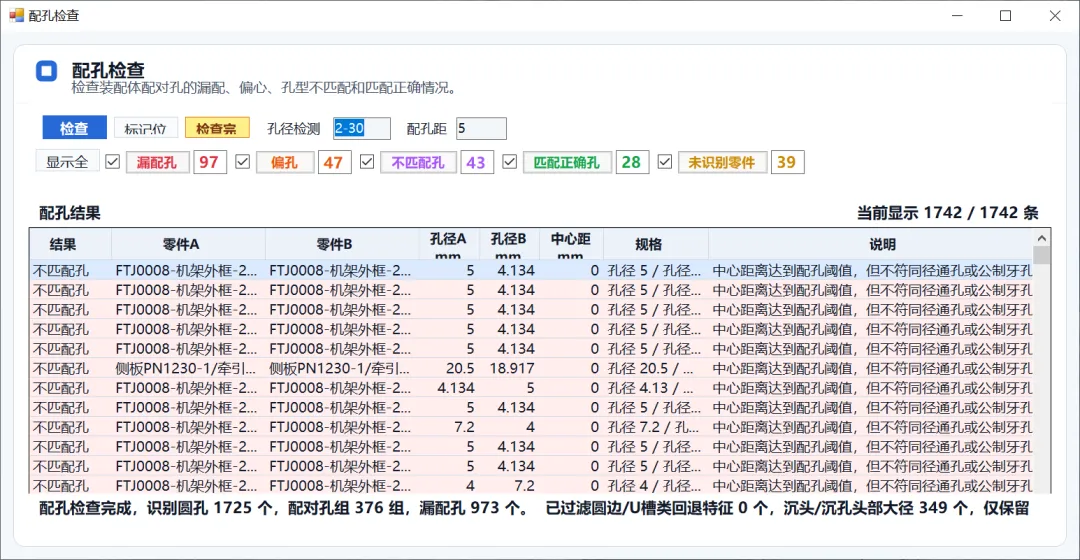

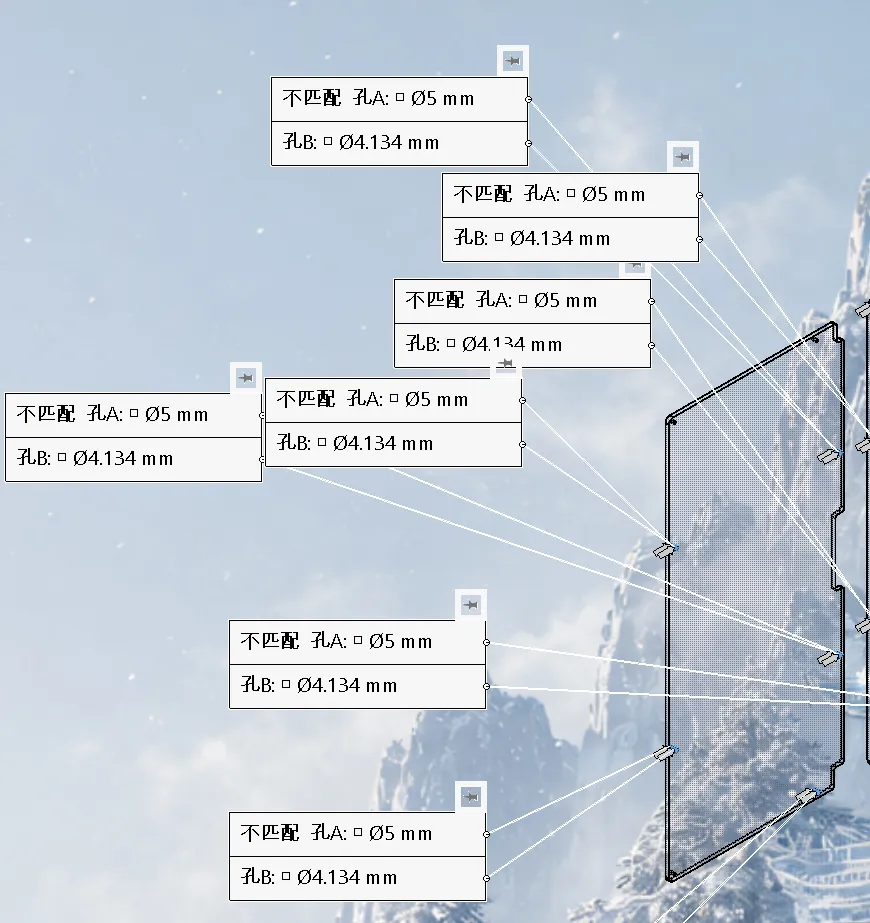

1.11、配孔检查，针对设备的孔位检查，能有效减少配孔错误，建议一个组件一个组件查，这样不会太多，而且目前功能是本着宁愿错过也不要放过的主旨，所以很多有可能符合条件，但实际非异常孔，可以用标记定位看看是否符合插件判断，

如下，可以在表格内右键点击该行，然后孤立查看孔位情况再标记即可，以此类推检查完孔位。

1.12、零件排序，这个功能很简单，就是整理排序左边特征树的文件排名，注意要不要拆开文件夹进行排序，然后就是有能针对部分零件进行排序，比如你已经排序了一次了，然后只想局部排序就可以使用该功能。

1.13、删除属性，这个谨慎点击，配置与自定义属性都可以删除。

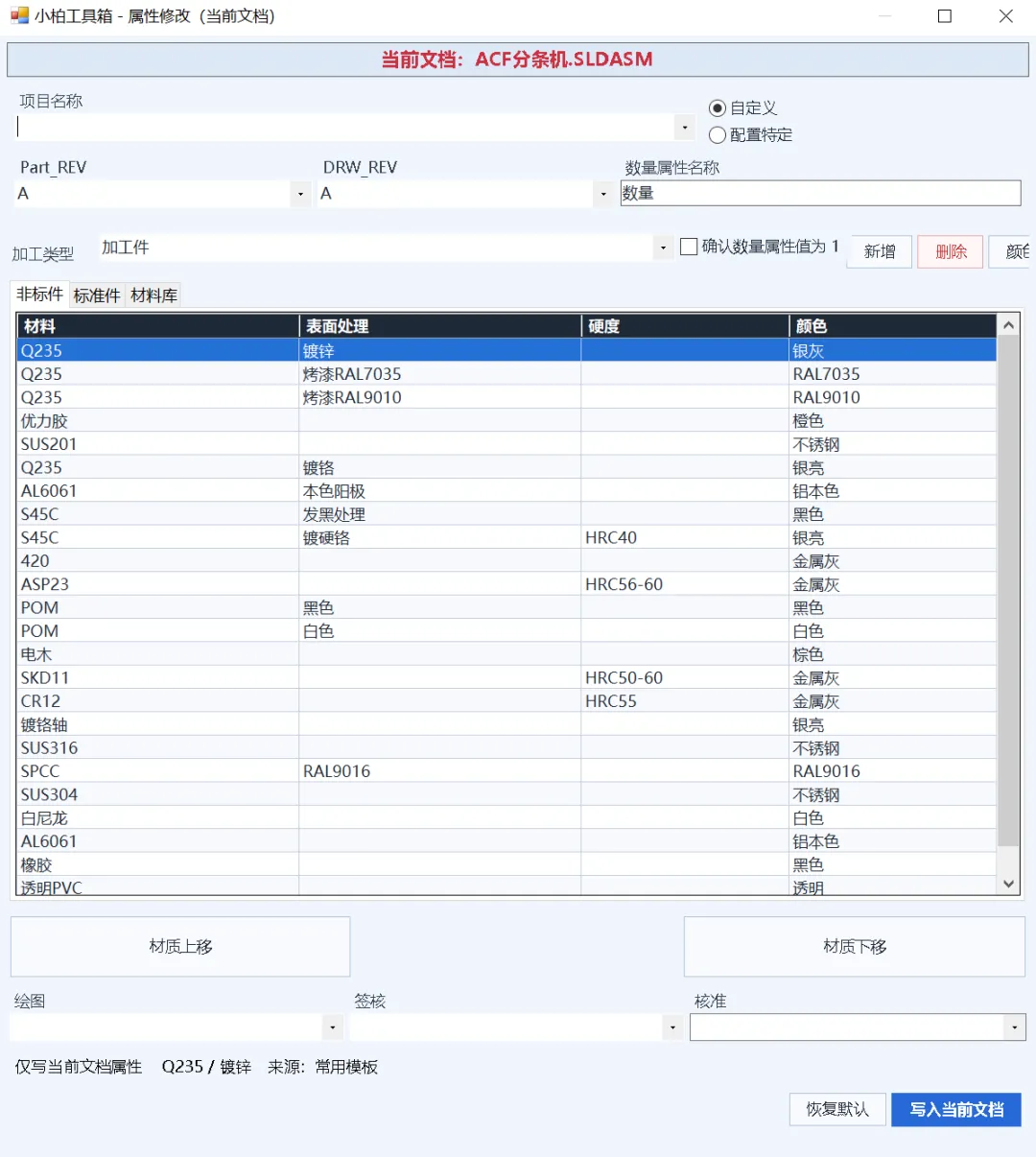

1.14、属性编辑，这个功能目前有重复性，后续看场景进行优化，做个属性模板编辑怎么样？

我们属性编辑主要还是在批量修改那里去批量刷属性比较快，或者是sw的侧边栏去改，在我们编辑好属性模板之后。

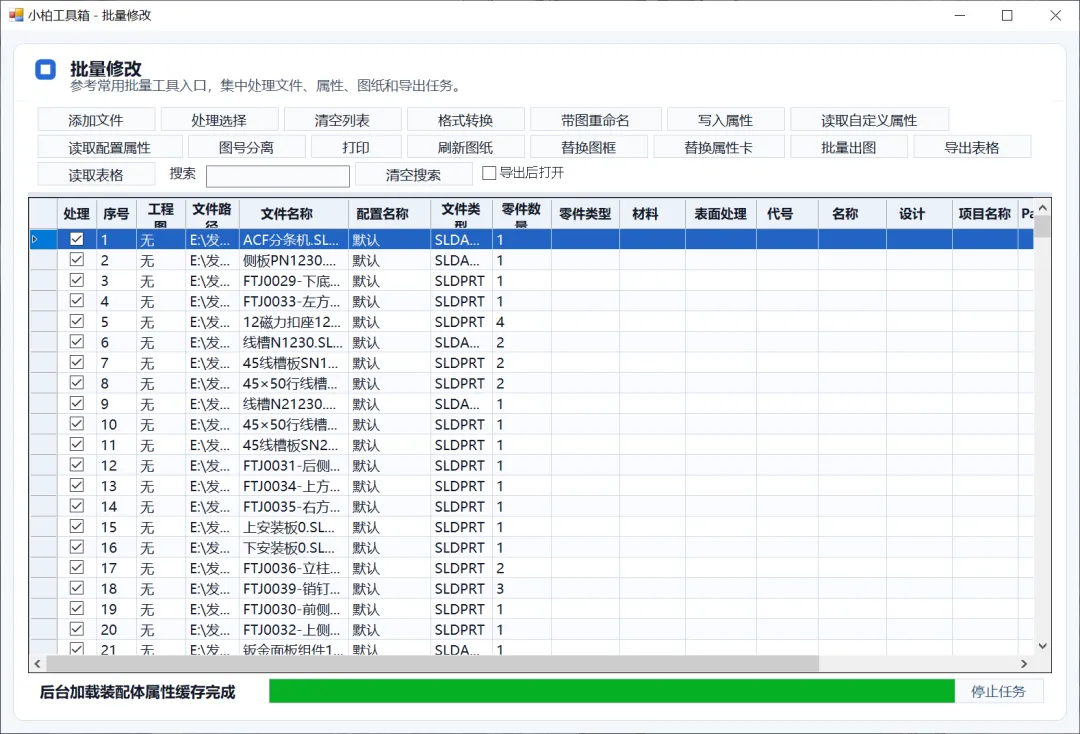

1.15、批量修改，用于批量修改文件，主要用于批量导出格式文件与刷属性模板用的。

添加文件后，处理选择这里，是个筛选功能，能筛选出只在材料明细表的零件，这样能减少很多虚拟件，封套件出现在表格内。

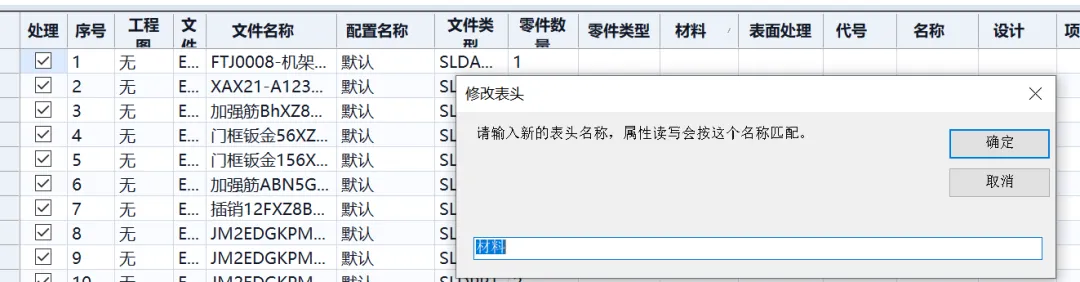

首先是表格的标题栏，可以双击进行修改，

修改之后能匹配自定义属性进行读取该属性系的内容，匹配好所有属性标题之后再点击读取自定义属性才能读取处理出来内容，读取后就可以修改了，修改最好就是导出到表格，用电脑自带的表格编辑软件进行修改，这样功能多一点，批量性也更快，修改之后再读取表格，然后点击写入属性刷进去即可。

1.16、BOM导出功能，这个很好理解，就我们的下料清单，

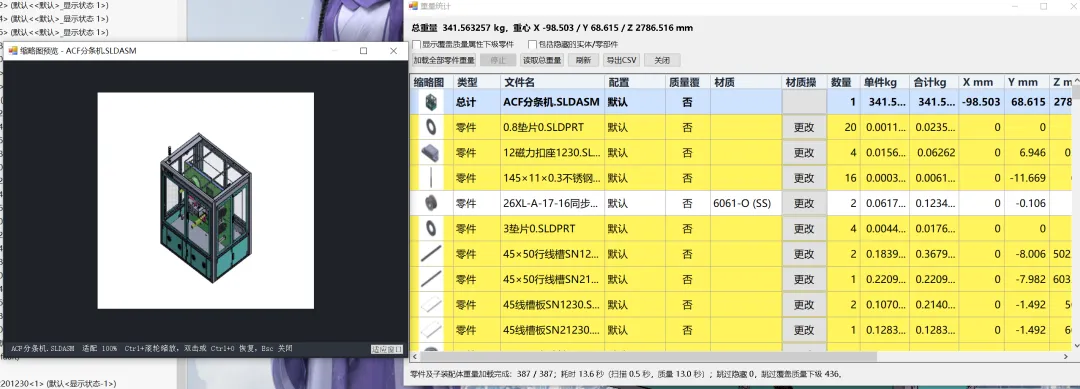

1.17、重量统计，支持查看每个零件的重量，这里的使用场景是核算重量，查出哪些是未赋予材质的，然后逐个确认修改材质，提供快捷的修改材质功能，为了方便确认该零件是哪个，支持预览图打开缩放。

这里为什么不做成批量修改呢，主要还是担心大家一键赋予材质容易出错，一个零件要是材料下错了，等于报废了，到时候延误了工期那对设计师来说就是灾难。

后续会增加设定好转轴与安装面，即可计算转动惯量的场景。

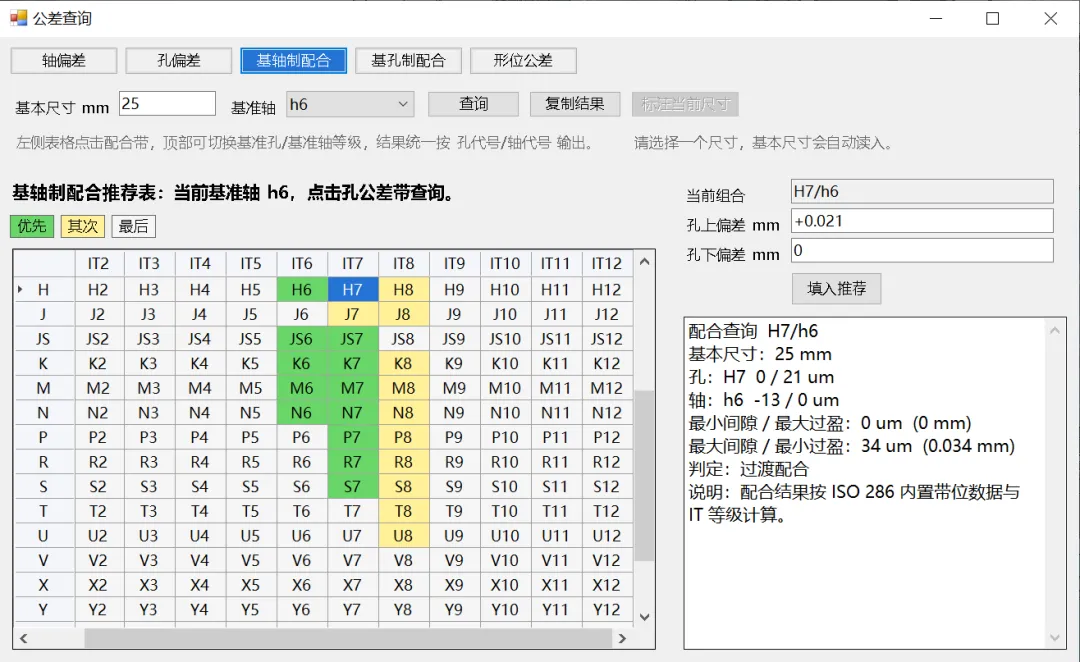

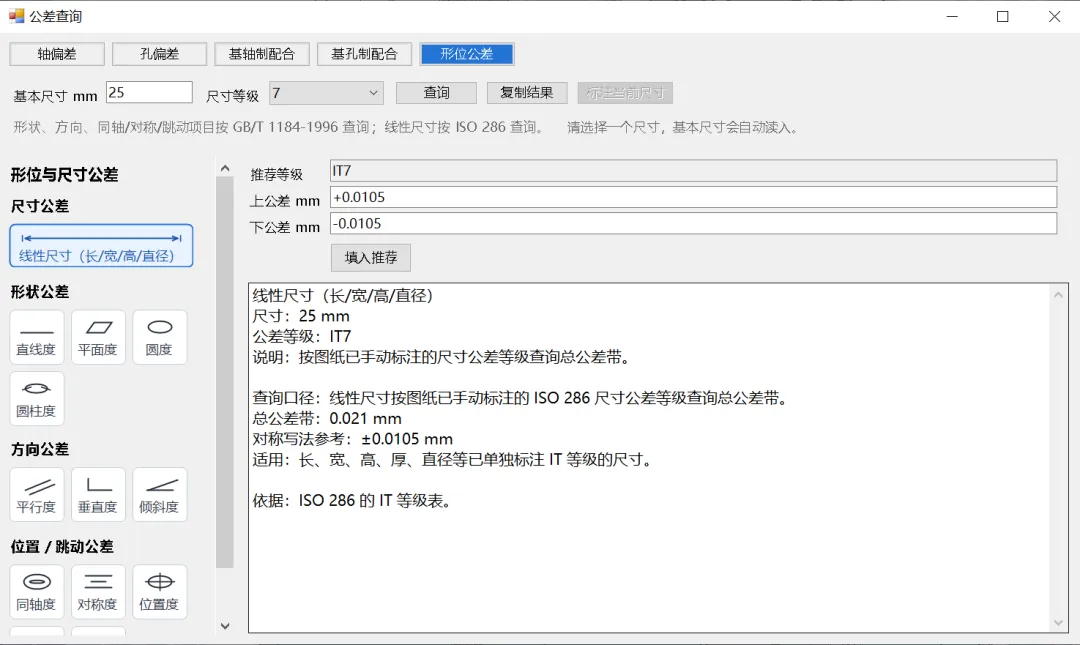

1.18、公差查询，支持查询一些常用的配合公差以及出图公差，工程图内也有。

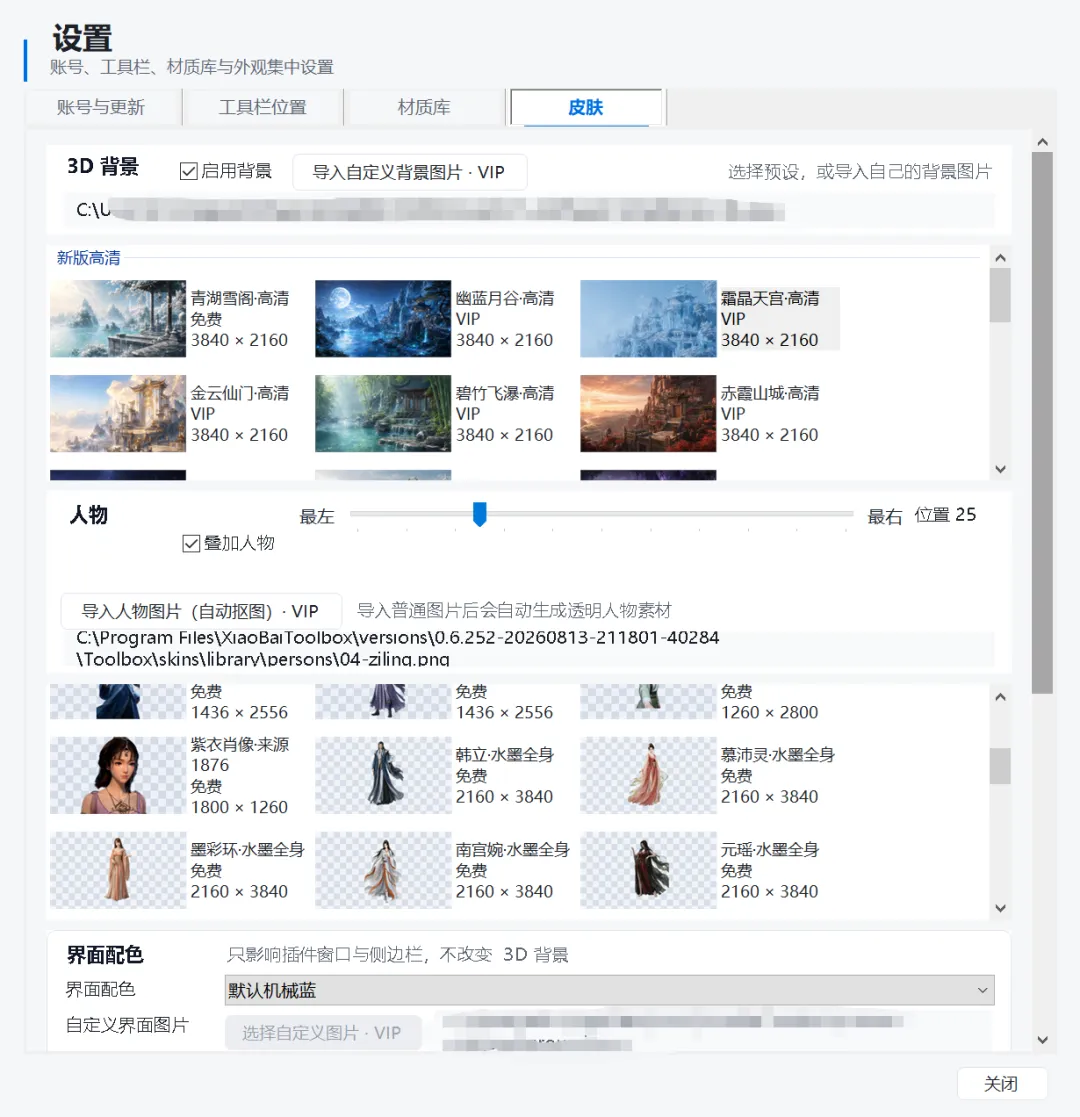

1.19、设置，设置内支持激活状态查询与更新，可以设置工具栏位置，以及sw工作区的背景图，目前人物全部免费，可以跟我上面一样设定背景与人物了，且支持自定义背景与自定义人物，会自动进行抠图，调整人物位置，这样工作起来心情也会好一点~

人物的站位也是可以调整的呢！

以及设置内有内置的小柏材质库，这个以前分享过，这次整理了一版最新的，你们可以直接插件设置就可以了。

二、下面是零件区域的工具栏，我就介绍那些装配体区域没有的。

2.1、特征编辑目前还在测试，这个后续支持键槽，卡环槽，风扇孔，通风孔等特征，还会提供特征库。

2.2、拆分实体，这个场景是我们拆图场景。

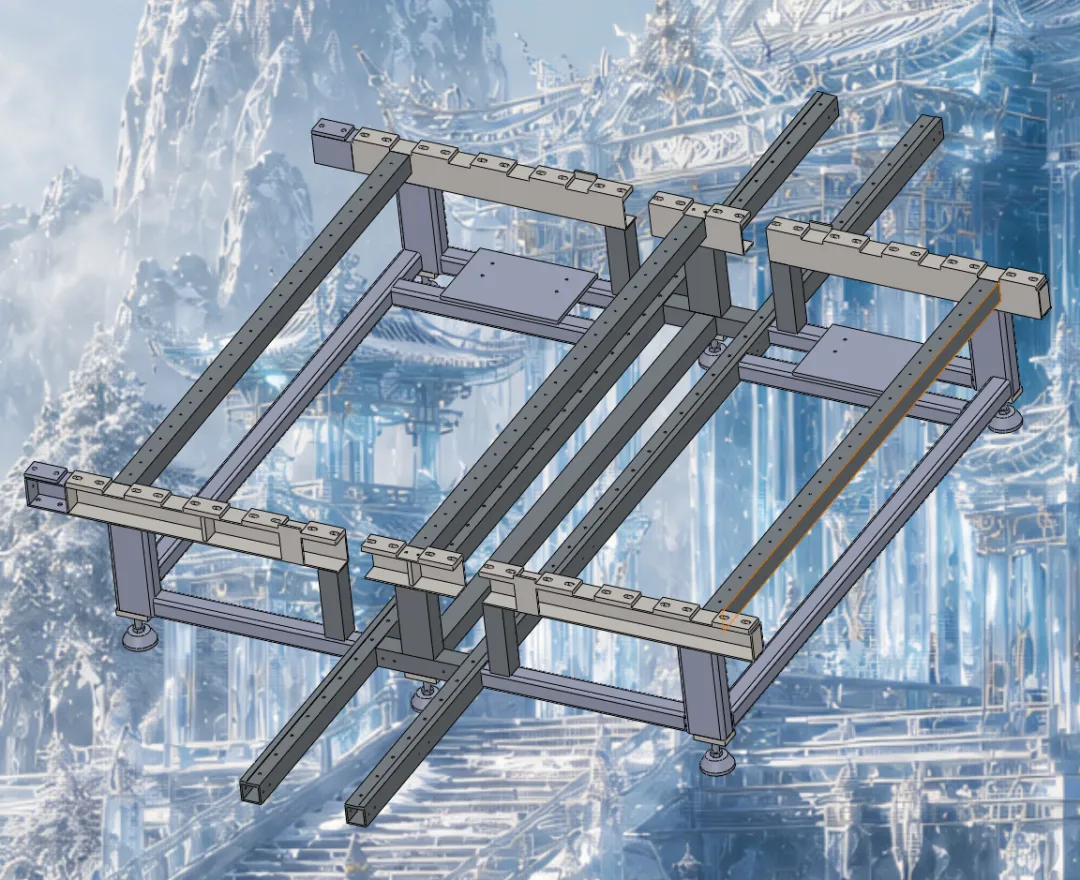

面对上面的机架类，有一些公司是需要自己拆图出图的，而这个机架开始采用的是零件模式绘画的，只要把实体关联弄好，就可以一键拆分成可出图的零件了，还支持直接拼接成装配体。

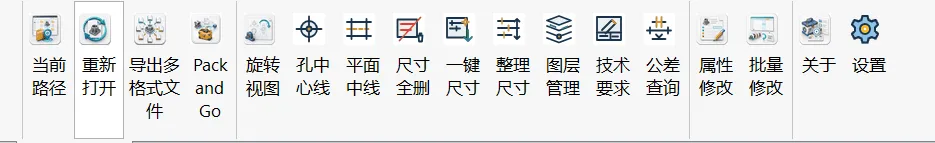

三、至于出图功能，这里感觉也没什么好介绍的，就大家自己点一点就知道什么功能了。

四、侧边栏功能（图片能上下滑动）

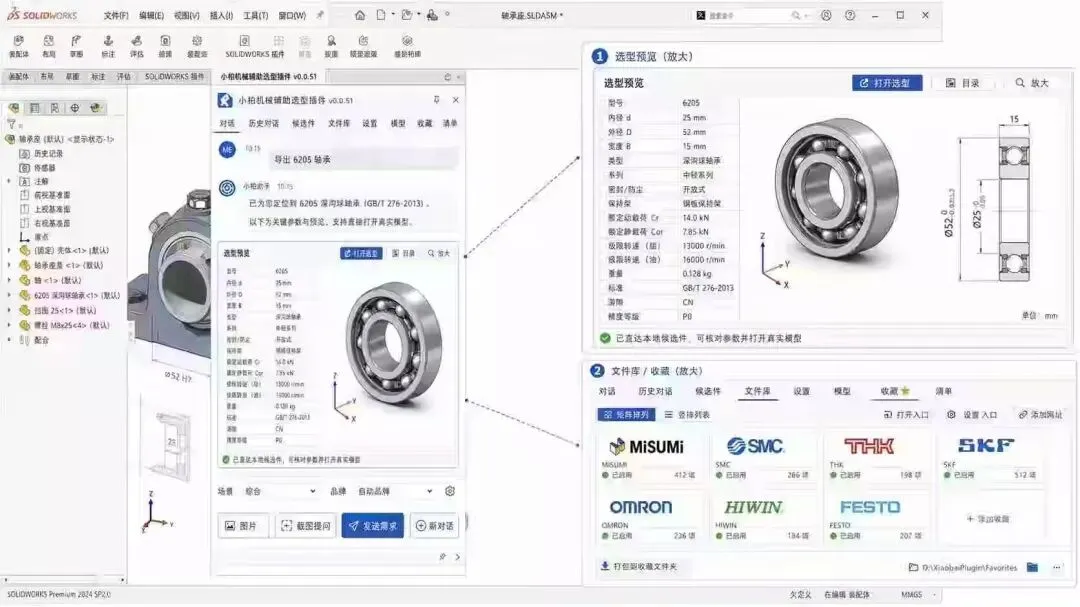

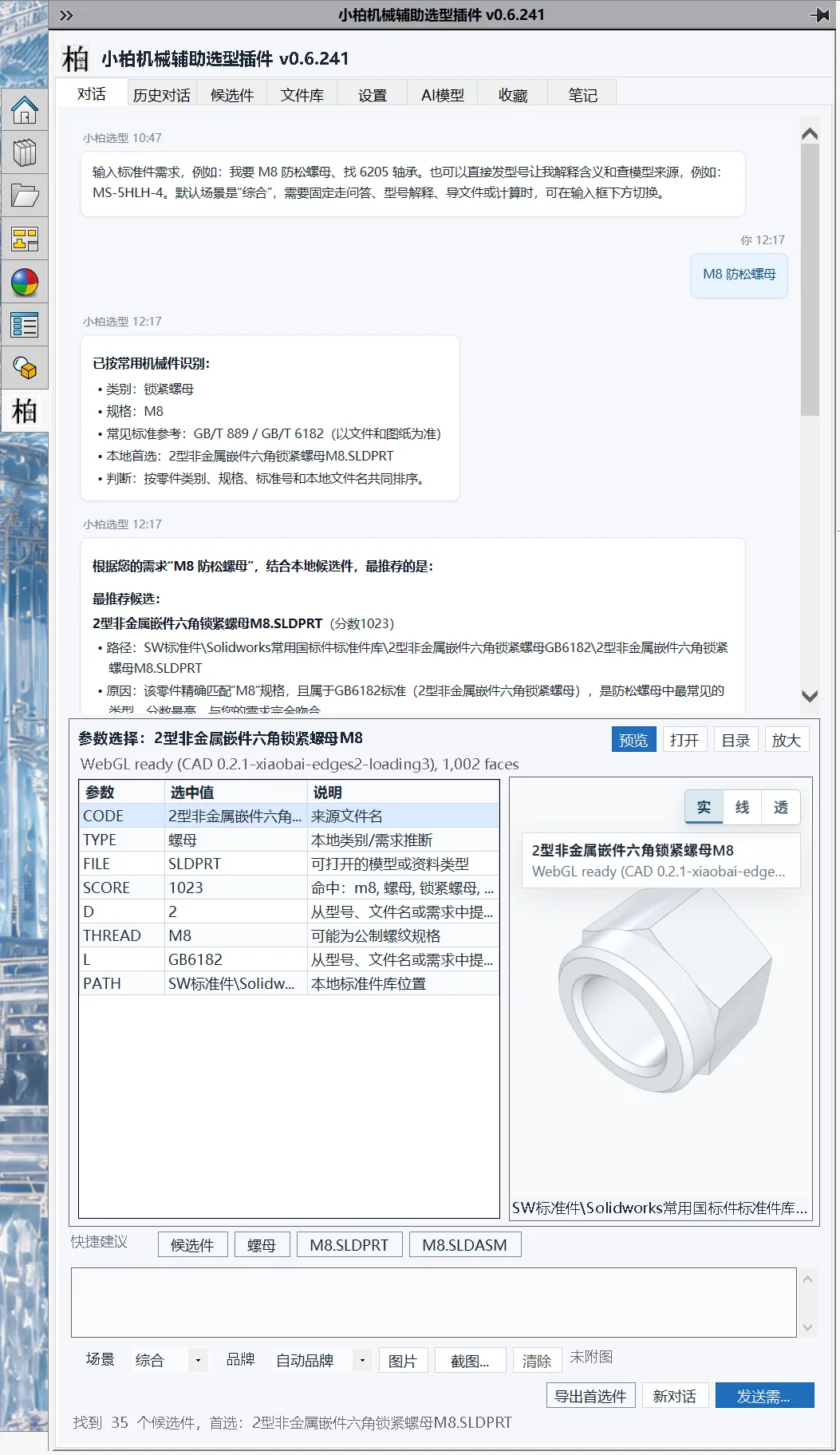

4.1 ai对话功能，支持本地库检索，进行选型对话，以及截图询问AI是否漏尺寸，不过AI 目前提供的答案都仅供参考，不可过分依赖。

4.2、候选件，是AI对话后可能匹配件，可以自己对大范围检索出来的进行自选。

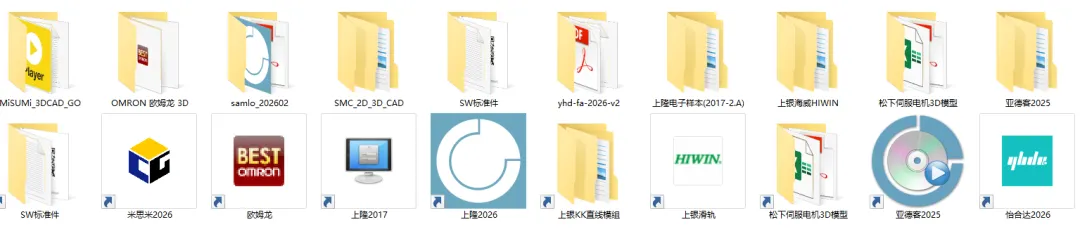

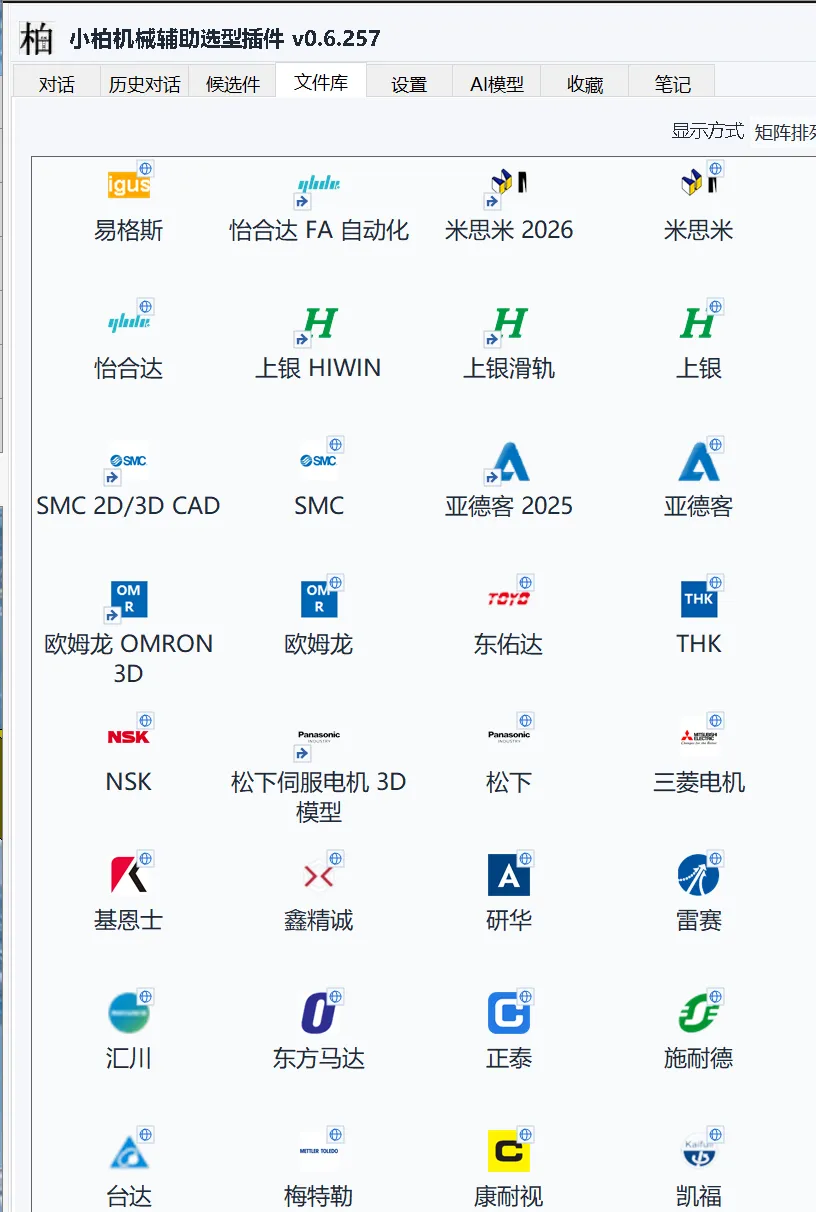

4.3、文件库，内置了多个常用的厂家链接，以及下载模型链接，并且附带本地选型库分享，支持制定你常用的厂家，支持修改图标，支持自定义本地入口，注意图标右上角是浏览器符号的就是跳转浏览器打开的是网络的，箭头指的是本地入口，你有其他的选型软件

目前分享了最新版的选型软件，包括米思米2026，上隆2026，怡合达2026，SMC目前没找到更新的了，原先有分享过，这次直接整理分享给大家。

里面还有很多是非常难找的供应商的模型下载网站，我都内置进去了。

下载好文件库之后放好位置不动，设置改一下文件库的路径，刷新即可。

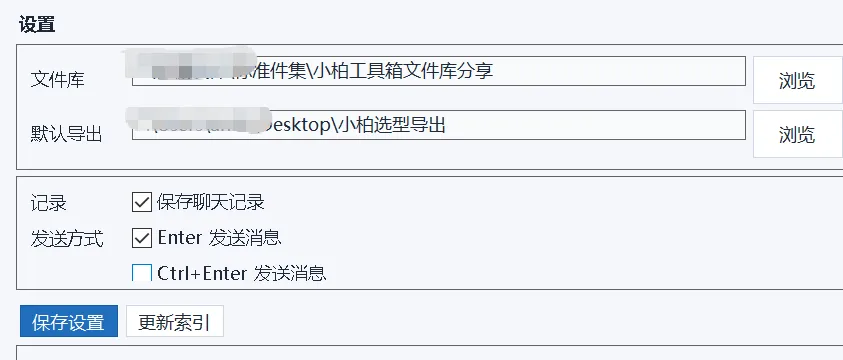

4.4、设置，，可以设定文件库的位置，发送消息方式等

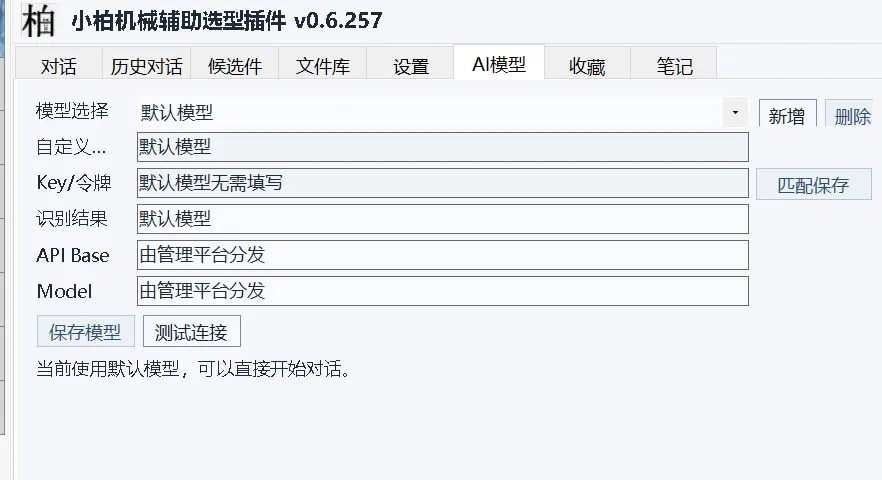

4.5、AI模型设置

支持模型切换，主要用户ai对话的模型，你可以自己去各大ai官网购买套餐，也可以用内置的ai模型，只需要填入Key即可自动匹配测试连接情况。连接成功即可进行对话了，非常方便。

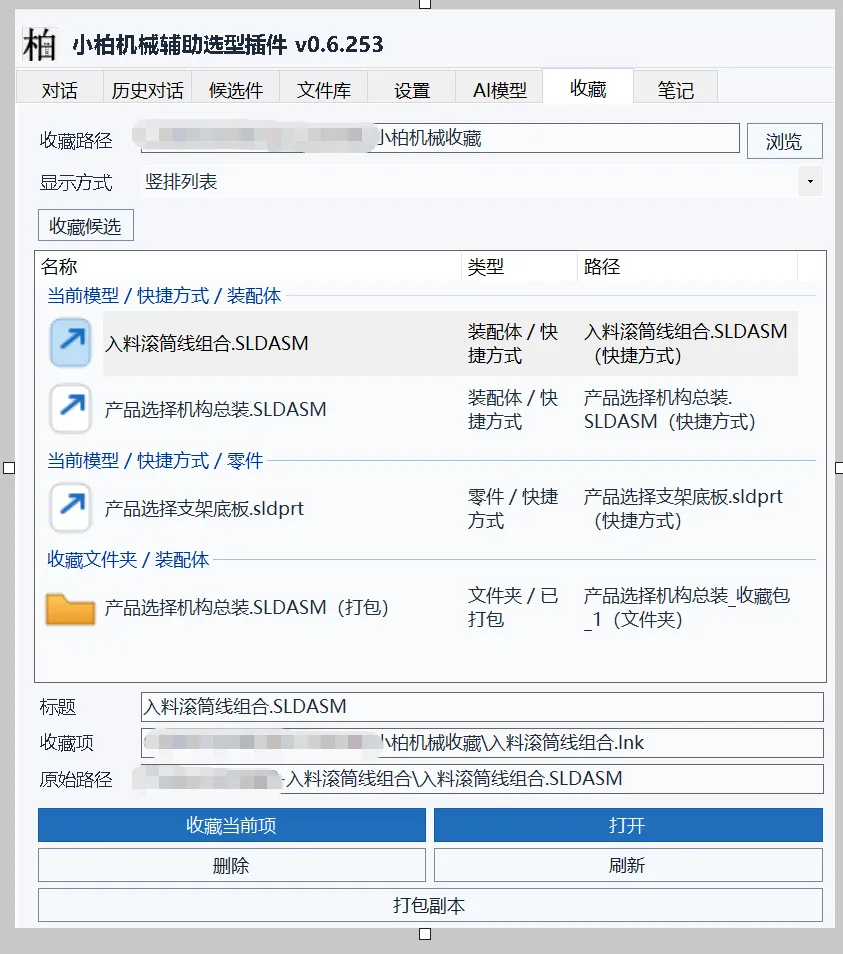

4.6、收藏，这个是可以对目前打开的3D模型进行收藏，收藏方式有两种，一种是只收藏快捷方式，这种的话不会产生较多的内存占用，一种是打包收藏，即设定好路径，统一打包收藏到指定位置（点击打包副本即可），收藏的好处是方便下次我们调用，后续小柏有时间也会整理出一个常用的设计机构分享给大家。

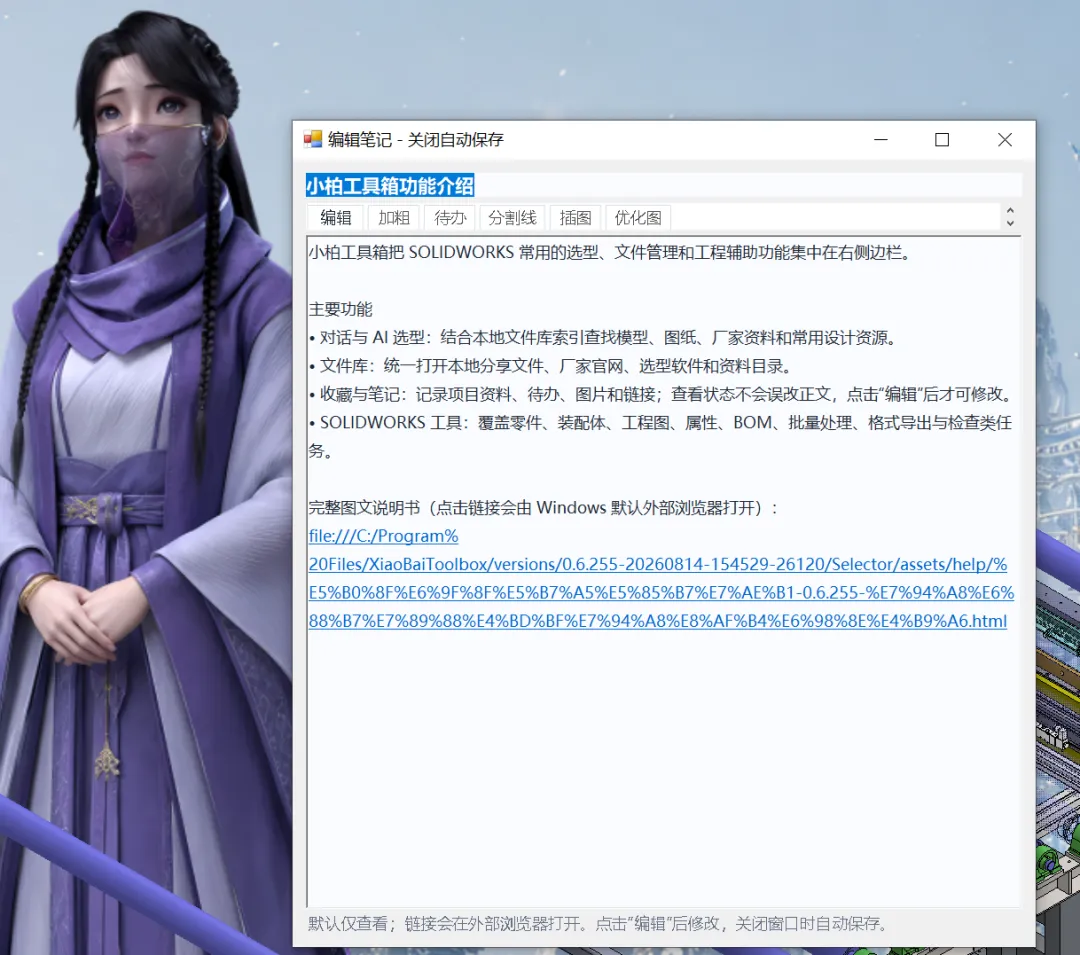

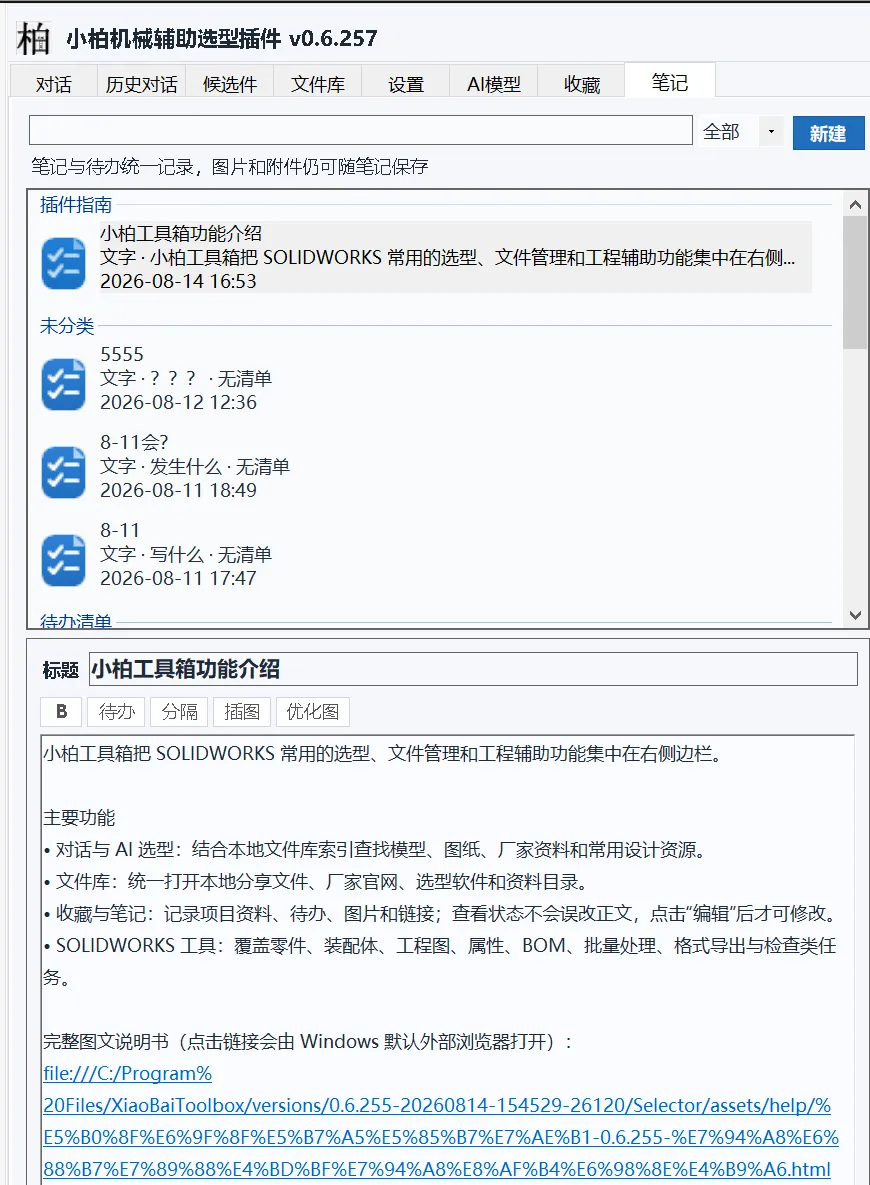

4.7、笔记功能，这个可以记录今天工作清单以及明天需要做什么，支持放大进行书写，也可以弄成待办清单。

以上就是今天的插件功能介绍了，插件目前公众号后台即可激活使用大部分功能，只有批量修改和ai对话（烧钱）以及皮肤背景设定这个限时免费一年，后续随着ai发展会加入自动生成3D模型等功能，敬请期待~

小柏工具箱插件安装包：点进去复制即可

上图的模型在这里：01-异方性导电胶膜分条机
