PST4058L_产品推广文档

PST4058L正是为解决这一痛点而生的三合一旗舰级芯片。作为一款集成800mA LDO、可调OCP过流保护、TS电池温度保护、耐压高达50V的1.1A线性充电芯片，PST4058L以"一颗芯片搞定充电+供电+可调过流+温度安全防护"的创新架构，重新定义了便携式设备电源管理的集成度和灵活性上限。

PST4058L

集成可调OCP + OVP / 800mA LDO  耐压50V 1.1A 充电芯片

0.1~2.0A可调过流保护 · 充电+LDO+温度保护三合一 · ESOP8

—— 过流阈值随心调，充电供电二合一，为便携式设备注入安全动力 ——

一、产品概述

PST4058L是一款输入耐压高达50V、集成过压保护（OVP）和可调过流保护（OCP）功能的单节锂离子电池恒流/恒压线性充电芯片，并集成一路800mA输出能力的低压差LDO稳压器，实现充电管理、系统供电与电池安全防护三合一。

芯片最大特色是ILIM引脚支持可调过流保护，通过外接电阻可在0.1A~2.0A范围内精确设置OCP阈值，公式为IOCP = 1540 / (RILIM + 752)，短接ILIM到GND时OCP为最大值2A。这一功能让工程师可根据不同电池容量、系统功率和安全需求灵活配置保护点，无需更换芯片型号。

PST4058L采用内部集成PMOSFET架构，内置防倒充电路，无需外部隔离二极管。独具电源路径管理功能，支持VCC适配器与BAT锂电池双电源供电。TS引脚支持外接NTC热敏电阻实现电池温度检测。ESOP8封装带底部EPAD散热焊盘，确保1.1A大电流充电时的热可靠性。VCC端无需输入电容即可通过42V热插拔测试。

★ 50V耐压  |  1.1A快充  |  800mA LDO  |  0.1~2.0A可调OCP  |  TS电池温度保护  |  OVP 6.10V  |  5nA睡眠 ★

二、工程师痛点分析

在便携式设备充电方案设计中，工程师经常面临以下痛点，PST4058L逐一针对性解决：

痛点1：过流保护阈值固定，无法精确匹配不同电池

问题：传统充电芯片的OCP阈值固定（如2A），对于小容量电池（如500mAh蓝牙耳机），2A过流保护远大于电池安全电流，起不到有效保护；对于大容量电池，固定阈值又可能过于保守。工程师只能在"保护不足"和"性能受限"之间妥协。

PST4058L解决方案：PST4058L的ILIM引脚支持0.1~2.0A可调OCP，一颗电阻即可精确设定保护阈值，从0.1A小电流设备到2A大电流设备全覆盖，无需更换芯片型号。

痛点2：充电+系统供电需要多颗芯片，PCB面积大、BOM高

问题：传统方案需要"1A充电IC + 800mA LDO + 电源切换电路 + NTC温度检测"多颗芯片协同，PCB占用面积大，BOM成本高，设计复杂度高，调试周期长。

PST4058L解决方案：PST4058L单颗芯片集成1.1A充电+800mA LDO+TS温度保护+电源路径管理，一颗ESOP8替代多颗芯片，PCB面积节省50%以上。

痛点3：输入耐压不够，车载充电和劣质适配器容易烧芯片

问题：市面多数1A充电芯片耐压仅8V~30V，车载充电器负载突降、劣质适配器输出异常、静电浪涌等场景下容易击穿芯片，导致售后返修率高。

PST4058L解决方案：PST4058L的50V输入耐压和42V热插拔能力在1A级别充电芯片中独树一帜，VCC甚至无需输入电容即可通过热插拔测试，恶劣工况下稳如磐石。

痛点4：电池高温充电有安全隐患，缺乏温度保护

问题：个人护理产品（与人体接触）、数码相机（高价值电池）、户外设备（高温环境）等场景对电池温度安全要求高，但多数充电芯片无电池温度检测功能。

PST4058L解决方案：PST4058L的TS引脚支持外接NTC热敏电阻，OTPL（80%×VDD）和OTPH（45%×VDD）双阈值判断，温度过高或过低自动暂停充电，有效保护电池安全。

痛点5：待机功耗高，设备长期存放电池亏电

问题：传统1A充电IC待机电流约55μA，设备长期存放（如仓库、货架）时电池缓慢放电，到货时电量不足甚至完全亏电，影响用户体验和品牌口碑。

PST4058L解决方案：PST4058L待机仅1.2μA、睡眠低至5nA，比传统方案降低45倍以上，设备存放一年电池自放电可忽略不计。

痛点6：大电流充电芯片发热严重，热设计困难

问题：1A以上线性充电芯片功耗大，SOP封装散热不足时芯片温度过高，触发热保护降流，实际充电速度达不到设计值，用户抱怨"充电慢"。

PST4058L解决方案：PST4058L采用ESOP8带EPAD散热封装，热阻低，配合130℃智能热调节（高温自动降流而非关断），确保大电流下持续稳定充电。

三、核心参数与突出优点

3.1 关键电气参数

参数项	规格值	说明
VCC最高输入电压	50V	行业领先，耐受极端浪涌
VCC热插拔电压	42V	无需输入电容即可通过
过压保护阈值(OVP)	6.10V	精准过压保护
可调过流保护(OCP)	0.1~2.0A	ILIM引脚电阻设置，核心差异化
最大充电电流	1100mA	单电阻可编程，RPROG≥0.8K
LDO最大输出电流	800mA	集成稳压输出
电池温度保护(TS)	支持NTC	OTPL 80%VDD / OTPH 45%VDD
满充电压	4.20V ±1%	高精度电压基准
涓流充电阈值	2.9V	深度放电电池安全激活
待机模式静态电流	1.2μA	超低功耗
睡眠模式电流	5nA	近乎零功耗
电源路径管理	支持	VCC/BAT双电源无缝切换
状态指示	CHRG+STDBY	充电中/充满双灯指示
热调节结温	130℃	智能温控，自动降流
OCP检测响应	400μs	过流检测+400ms恢复
封装形式	ESOP8 (带EPAD)	增强散热，易于贴装
ESD (HBM)	2000V	高静电防护等级
表面印字	4058HP	4000颗/卷

3.2 七大核心优点

① 可调OCP，过流保护精准匹配

PST4058L的ILIM引脚支持0.1~2.0A可调过流保护，通过一颗电阻即可精确设置保护阈值。这是同级别充电芯片中独有的功能，让工程师可根据不同电池容量和系统需求灵活配置，无需为不同产品更换芯片型号。短接ILIM到GND即为最大2A保护。

② 充电+LDO+温度保护，三合一旗舰

单颗芯片内集成1100mA线性充电管理、800mA LDO稳压输出和TS电池温度保护三大功能，一颗ESOP8替代传统"充电IC+LDO+温度检测+电源切换"多颗芯片，PCB面积节省50%以上，BOM成本显著降低。

③ 50V超高耐压，42V热插拔

50V输入耐压在1A级别充电芯片中独树一帜，42V热插拔测试通过，VCC甚至无需输入电容。车载充电、多适配器混用、静电浪涌等恶劣工况下稳如磐石，有效降低售后返修率。

④ TS电池温度保护，安全再升级

TS引脚支持外接NTC热敏电阻，OTPL（80%×VDD）和OTPH（45%×VDD）双阈值判断，电池温度过高或过低时自动暂停充电，恢复后自动继续。TS接地可禁用此功能。

⑤ 1.1A大电流 + 800mA LDO，性能最强

1100mA充电电流满足大容量电池快速补能，800mA LDO输出可直接给MCU、蓝牙模块、显示屏、射频前端等系统电路供电。LDO输出电压随负载自适应（300mA时4.65V，800mA时4.35V）。

⑥ 四重安全防护，全方位保障

OVP过压保护（6.10V）、可调OCP过流保护（0.1~2.0A）、OTP过温保护（130℃）、BAT防反接保护——四重安全机制构建全方位防护网。用户误操作或极端工况下，芯片自动保护。

⑦ 1.2μA待机 + 5nA睡眠，极致低功耗

待机模式仅1.2μA、睡眠模式低至5nA，相比传统1A充电IC（约55μA）降低45倍以上。ESOP8带EPAD散热封装确保1.1A大电流下热可靠性，CHRG+STDBY双状态指示一目了然。

四、核心功能架构

PST4058L集成六大功能模块，左侧为输入与保护（超高耐压、可调OCP、电池安全防护），右侧为输出与功能（大电流充电、800mA LDO、超低功耗封装），形成完整的便携式设备旗舰电源管理方案。

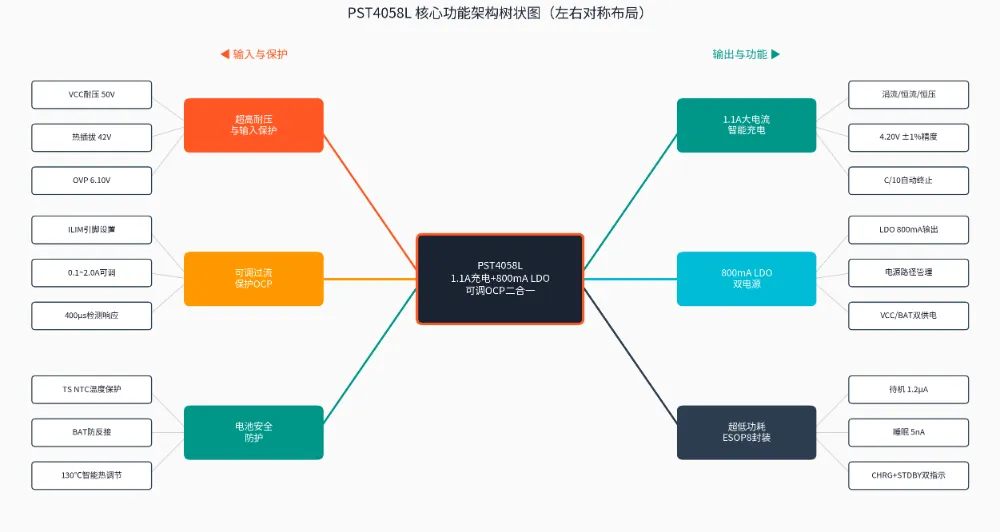

图4-1  PST4058L 核心功能架构树状图（左右对称布局）

五、可调OCP过流保护（ILIM引脚）

可调OCP是PST4058L的核心差异化功能。通过ILIM引脚外接电阻到GND，可在0.1A~2.0A范围内精确设置过流保护阈值，公式为：

IOCP = 1540 / (RILIM + 752)    （电流单位：A，电阻单位：Ω）

短接ILIM到GND（RILIM=0Ω）时，OCP为最大值约2.0A。ILIM引脚不可悬空。

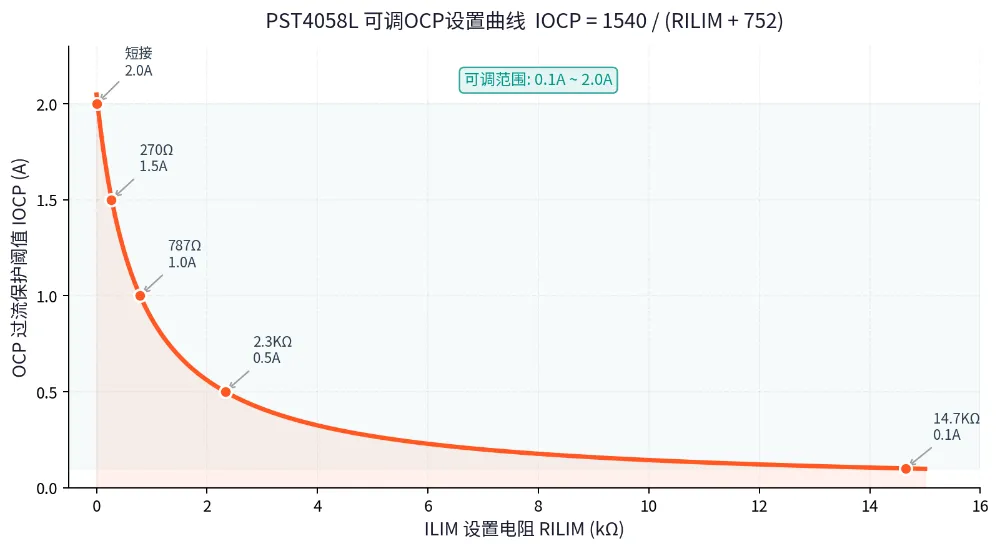

图5-1  PST4058L 可调OCP设置曲线

5.1 常用OCP设置参考

RILIM (Ω)	IOCP (A)	适用场景	典型设备
0（短接）	2.0	最大保护，大功率设备	快充适配器、大容量电池
270	1.5	中高功率，平衡保护与性能	便携音箱、数码相机
787	1.0	标准1A充电系统	对讲机、GPS定位器
1.2K	0.8	中等功率，精密保护	个人护理产品、美容仪
2.3K	0.5	小容量电池，严格保护	蓝牙耳机充电仓、可穿戴
4.3K	0.3	小电流设备，极致安全	迷你设备、传感器节点
14.7K	0.1	微功率设备，最小保护	超低功耗便携设备

5.2 OCP工作机制

芯片工作时持续监测输入电流，当电流超过设定的OCP阈值时，系统先等待400μs确认；

若400μs内电流始终大于阈值，关闭功率MOS管，停止充电；

此后持续监测电流，当电流低于恢复阈值后等待400ms确认；

若400ms内电流保持正常，重新导通MOS管恢复充电；

这种"检测-确认-保护-恢复"机制有效避免误触发，同时确保真正过流时快速响应。

六、电源路径管理与800mA LDO

PST4058L集成800mA LDO与电源路径管理，实现"大电流充电+大功率系统供电"二合一。

外接适配器时：VCC经内部LDO稳压给系统供电（最大800mA），同时最高1.1A对电池充电；

拔掉适配器时：自动切换为BAT锂电池经LDO给系统供电，无缝切换，系统不掉电；

LDO输出电压随负载自适应：300mA时4.65V，500mA时4.50V，800mA时4.35V；

VIN超出UVLO~OVP范围时LDO自动关闭，保护后级电路。

核心价值：传统方案需要"1A充电IC + 800mA LDO + 电源切换 + 温度检测电路"多颗芯片，PST4058L一颗即可全部搞定，PCB面积节省50%以上，BOM成本显著降低。

七、智能三段式充电

PST4058L采用涓流→恒流→恒压三段式充电算法，1.1A大电流确保大容量电池快速补能：

涓流阶段（VBAT < 2.9V）：约100mA小电流预充电，安全激活深度放电电池；

恒流阶段（2.9V ≤ VBAT < 4.0V）：最高1100mA大电流快速充电；

恒压阶段（VBAT ≥ 4.0V）：4.20V恒压，电流渐减，C/10自动终止；

智能再充电：4.1V阈值自动开始新循环，避免频繁浅充浅放；

20μs软启动：电流从零渐升，限制浪涌，保护电池。

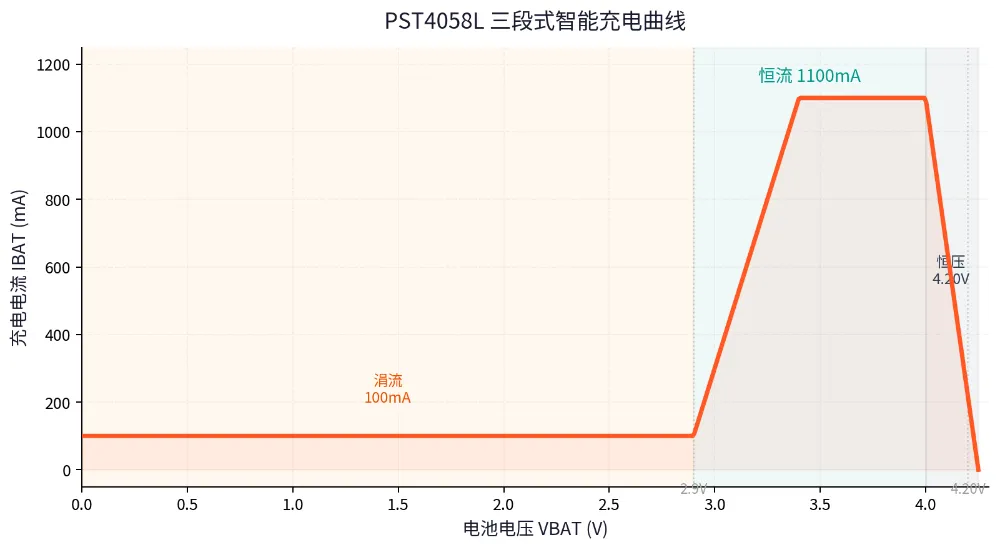

图7-1  PST4058L 三段式智能充电曲线

八、目标应用场景

PST4058L凭借1.1A大电流充电、800mA LDO供电、可调OCP和TS温度保护的综合优势，广泛适用于各类便携式电子设备：

图8-1  PST4058L 目标应用产品矩阵（科技风）

8.1 各场景应用优势

▶ 充电仓 / GPS定位器：TWS蓝牙耳机充电仓和GPS追踪器需要同时给电池充电和给MCU/蓝牙/通信模块供电。PST4058L的800mA LDO可直接给系统供电，可调OCP可根据充电仓电池容量设置精确保护点（小容量电池设0.5A，大容量设1.5A），5nA睡眠让设备长期存放不亏电。

▶ 对讲机：对讲机对充电速度和续航要求高，且常在户外高温/低温环境使用。PST4058L的1.1A大电流显著缩短补能时间，TS电池温度保护在极端温度下自动调整充电策略，可调OCP可根据对讲机电池容量设置1A~1.5A保护阈值。

▶ 个人护理健康产品：电动牙刷、剃须刀、美容仪、血压计等产品与人体接触，电池安全至关重要。PST4058L的TS电池温度保护可防止高温充电引发安全隐患，可调OCP可设置较低的保护阈值（0.5A~0.8A）确保小容量电池安全，800mA LDO给电机驱动和传感器供电。

▶ 数码相机：数码相机对电池寿命和充电精度敏感，4.20V±1%高精度满充电压有效保护锂电池。TS温度保护在相机长时间使用后电池温度较高时智能暂停充电，1.1A充电缩短等待时间，可调OCP设置1A~1.5A匹配相机电池规格。

▶ Mini音响 / 蓝牙音箱：便携音箱电池容量较大且需要音频模块持续供电。PST4058L的1.1A充电满足2000mAh以上电池快速补能，800mA LDO给蓝牙音频功放模块供电，可调OCP设置1.5A~2.0A匹配大电池，三合一方案比传统两颗芯片节省50%以上PCB面积。

九、市面竞品参数对比

以下选取市面同级别1A充电芯片进行横向对比，PST4058L在可调OCP、集成度、输入耐压、保护功能等关键指标上全面领先：

对比项	PST4058L	TP4056H(拓品微)	IP2301(英集芯)	PW4056H(平芯微)	TP4056(拓微)	传统方案(充电IC+LDO+NTC)
方案类型	充电+LDO+温度保护	纯充电	纯充电	纯充电	纯充电	3颗以上芯片
最高输入耐压	50V	30V	38V(浪涌)	28V	12V	取决于充电IC
热插拔电压	42V	~28V	未明确	~26V	不支持	不支持
OVP过压保护	6.10V	6.3V	支持	6.5V	无	部分有
OCP过流保护	0.1~2.0A可调	无	无	无	无	部分有(固定)
电池温度保护	TS(NTC)	无	无	无	无	需额外电路
BAT防反接	有	有	有	有	无	部分有
最大充电电流	1100mA	1000mA	1000mA	1000mA	1000mA	1000mA
LDO输出电流	800mA	无	无	无	无	800mA(额外)
满充电压	4.20V	4.20V	4.20V	4.20V	4.20V	4.20V
待机静态电流	1.2μA	~55μA	未明确	~55μA	55μA	~80μA
睡眠电流	5nA	未明确	未明确	未明确	未明确	未明确
电源路径管理	支持	不支持	不支持	不支持	不支持	需额外电路
状态指示	CHRG+STDBY	双灯	单灯	双灯	单灯	取决于芯片
封装形式	ESOP8(带EPAD)	ESOP8	DFN8	ESOP8	SOP-8	3颗芯片
PCB占用面积	~19.8mm²	~19.8mm²	~16mm²	~19.8mm²	~19.8mm²	~45mm²+
OCP灵活性	电阻可调	无	无	无	无	固定值

9.1 核心指标可视化对比

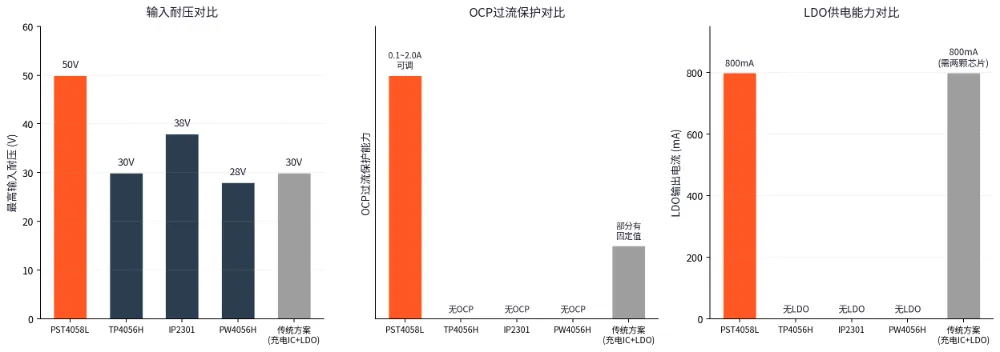

图9-1  输入耐压 / OCP保护能力 / LDO供电能力 三维对比

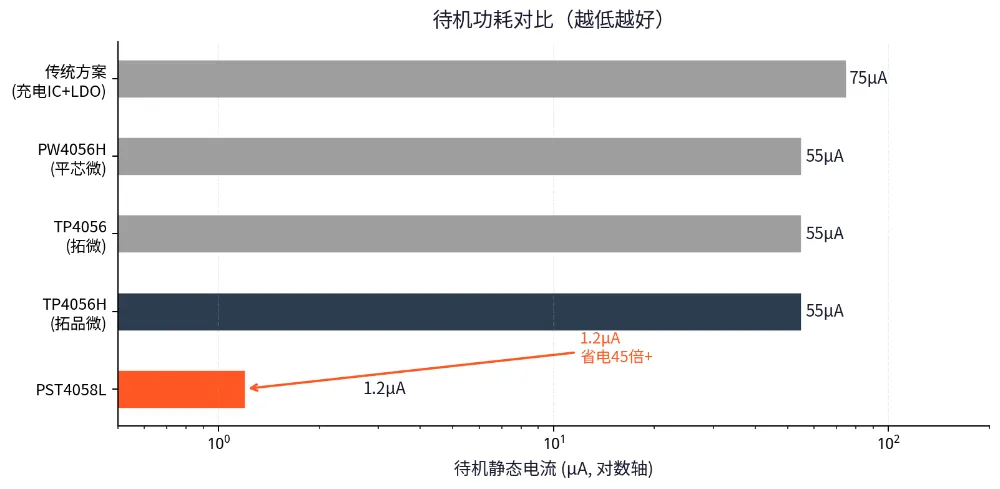

图9-2  待机功耗对比（对数轴）

9.2 对比结论

1. 唯一可调OCP：PST4058L是市面唯一支持0.1~2.0A电阻可调OCP的1A级别充电芯片，竞品均无此功能或仅固定值，保护灵活性差距明显。

2. 集成度最高：PST4058L同时集成1.1A充电+800mA LDO+TS电池温度保护，竞品均为纯充电方案，需要额外LDO和温度检测电路。

3. 耐压维度唯一领先：50V输入耐压和42V热插拔能力在1A级别充电芯片中独树一帜，TP4056H仅30V，TP4056仅12V。

4. 保护功能最全面：OVP+可调OCP+OTP+防反接+TS温度保护五重防护，竞品普遍缺少OCP和电池温度保护，安全性差距明显。

5. BOM成本最优：一颗ESOP8芯片替代"充电IC+LDO+NTC温度检测+电源切换"多颗芯片，PCB面积节省50%以上。

十、典型应用电路与设计要点

PST4058L的典型应用电路简洁，VCC端无需输入电容即可通过42V热插拔测试。充电电流由PROG引脚电阻设定，OCP阈值由ILIM引脚电阻设定，TS引脚外接NTC实现电池温度保护。

10.1 充电电流设置参考

RPROG (kΩ)	IBAT (mA)	适用电池容量	典型应用
3	330	500~800mAh	迷你设备、可穿戴
2	500	800~1200mAh	蓝牙耳机、小容量设备
1.5	660	1200~1800mAh	GPS定位器、美容仪
1.25	800	1500~2500mAh	便携音箱、对讲机
1	1000	2000~3000mAh	数码相机、大容量设备
0.9	1100	3000mAh以上	大功率便携设备

10.2 引脚功能一览

引脚号	符号	功能描述
1	TS	电池温度保护输入端，外接NTC分压网络；不用时接地
2	PROG	充电电流设置端，接电阻到GND（最小0.8KΩ）
3	LDO	LDO稳压输出端，最大800mA，输出电容不可空置
4	VCC	充电器正端，输入电源，50V耐压
5	ILIM	可调过流OCP设置端，接电阻到GND；短接为2A最大值
6	BAT	电池正端，提供充电电流和4.20V满充电压
7	STDBY	充电完成状态指示（漏极开路），充满时低电平
8	CHRG	正在充电状态指示（漏极开路），充电时低电平
9(EPAD)	GND	增强散热焊盘，必须连接GND

10.3 设计注意事项

PROG设置电阻RPROG最小不能小于0.8KΩ，对应最大充电电流约1100mA；

ILIM引脚不可悬空，必须接电阻到GND或短接到GND；OCP阈值按公式IOCP=1540/(RILIM+752)计算；

TS引脚不用时必须接地，不可悬空；使用NTC时按公式计算R1、R2分压电阻；

LDO输出端必须连接输出电容，不能空置，建议1μF以上陶瓷电容；

VCC端无需输入电容即可通过42V热插拔测试，预留100nF/50V电容位置可进一步优化；

ESOP8封装的EPAD散热焊盘下方必须铺设大面积铜面，通过过孔连接内层/背面铜层；

若需进一步降低芯片功耗，可在VCC与电源之间串联0.5Ω电阻或正向0.5V二极管；

CHRG和STDBY为漏极开路输出，需外接上拉电阻或直接驱动LED（串联限流电阻）；

反接电池情况下电源电压不宜过高，避免芯片压差超过10V。

【可调OCP，保护精准匹配】

可调OCP是PST4058L的核心差异化功能。通过ILIM引脚外接一颗电阻，即可在0.1A~2.0A范围内精确设置过流保护阈值。小容量蓝牙耳机设0.5A、中等容量GPS设1.0A、大容量音箱设1.5A——一颗芯片覆盖全系列产品，无需为不同电池容量更换型号。短接ILIM即为2A最大保护，设计灵活度前所未有。

【三合一架构，集成度最高】

PST4058L在单颗ESOP8芯片内集成了1100mA线性充电管理、800mA LDO稳压输出和TS电池温度保护三大功能。独具电源路径管理，外接适配器时VCC经LDO给系统供电同时1.1A大电流充电，拔掉适配器自动切换电池供电。TS引脚外接NTC实时监测电池温度。一颗芯片替代传统"充电IC+LDO+温度检测+电源切换"多颗芯片，PCB面积节省50%以上。

【50V超高耐压，五重安全防护】

50V输入耐压和42V热插拔能力在1A级别充电芯片中独树一帜。OVP过压保护（6.10V）、可调OCP过流保护（0.1~2.0A）、OTP过温保护（130℃）、BAT防反接保护、TS电池温度保护——五重安全机制构建全方位防护网。车载充电、多适配器混用、静电浪涌等恶劣工况下稳如磐石，用户误操作时芯片自动保护，不会损坏器件和电池。

【1.1A大电流 + 800mA LDO，性能最强】

1100mA充电电流满足大容量电池快速补能，800mA LDO输出可直接驱动MCU、蓝牙模块、显示屏、射频前端、电机驱动等系统电路。LDO输出电压随负载自适应，兼顾轻载效率和重载稳定性。纯充电芯片方案需要额外LDO才能实现系统供电，PST4058L一颗即可。

【极致低功耗 + ESOP8散热】

待机模式仅1.2μA、睡眠模式低至5nA，为行业最低水平。相比传统1A充电IC（约55μA）降低45倍以上，设备长期存放不亏电。ESOP8封装带底部EPAD散热焊盘，热阻低，确保1.1A大电流充电时芯片温度可控。CHRG+STDBY双状态指示，充电中/充满状态一目了然。

选择PST4058L，用一颗三合一旗舰芯片为您的便携式设备注入安全、高效、灵活的电源动力！

注：最终产品规格以实物及最新数据手册为准。本文档中竞品参数来源于各厂商公开数据手册，仅供参考。
